Page 225 of 331
Fahren mit Anhänger223
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Anhängevorrichtung nachrüsten*Das Fahrzeug kann nachträglich mit einer Anhängevorrich-
tung ausgerüstet werden.
Abb. 159 Befestigungs-
punkte für die Anhänge-
vorrichtung
AlteaXL_DE.book Seite 223 Donnerstag, 9. September 2010 11:46 11

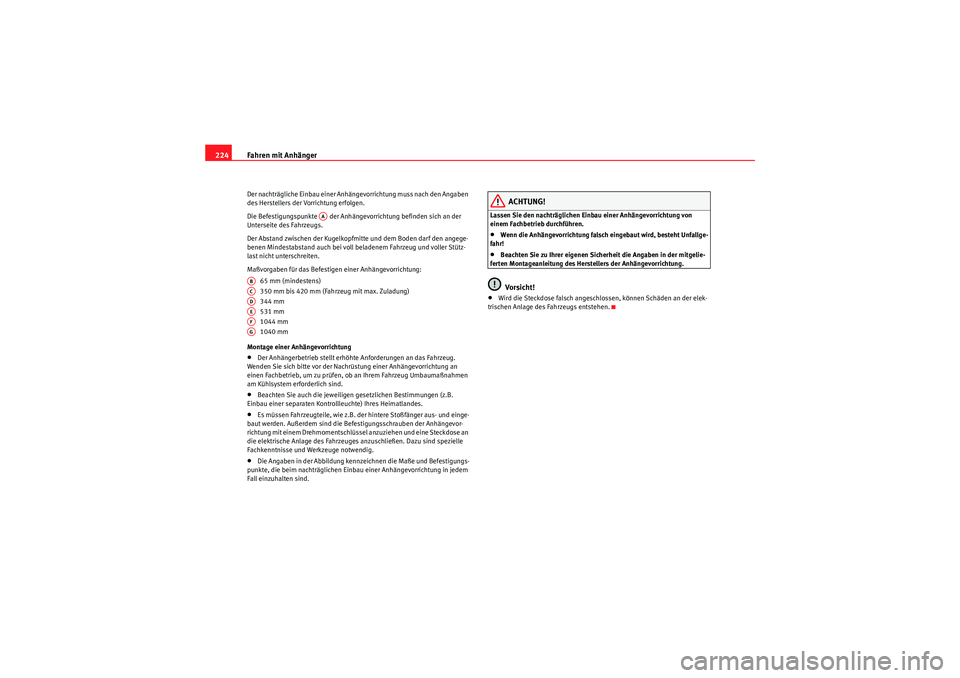

Page 226 of 331

Fahren mit Anhänger
224Der nachträgliche Einbau einer Anhäng evorrichtung muss nach den Angaben
des Herstellers der Vorrichtung erfolgen.
Die Befestigungspunkte der Anhängevorrichtung befinden sich an der
Unterseite des Fahrzeugs.
Der Abstand zwischen der Kugelkopfmitte und dem Boden darf den angege-
benen Mindestabstand auch bei voll beladenem Fahrzeug und voller Stütz-
last nicht unterschreiten.
Maßvorgaben für das Befestigen einer Anhängevorrichtung:
65 mm (mindestens)
350 mm bis 420 mm (Fahrzeug mit max. Zuladung)
344 mm
531 mm
1044 mm
1040 mm
Montage einer Anhängevorrichtung•Der Anhängerbetrieb stellt erhöhte Anforderungen an das Fahrzeug.
Wenden Sie sich bitte vor der Nachrüstung einer Anhängevorrichtung an
einen Fachbetrieb, um zu prüfen, ob an Ihrem Fahrzeug Umbaumaßnahmen
am Kühlsystem erforderlich sind.•Beachten Sie auch die jeweiligen gesetzlichen Bestimmungen (z.B.
Einbau einer separaten Kontrollleuchte) Ihres Heimatlandes.•Es müssen Fahrzeugteile, wie z.B. der hintere Stoßfänger aus- und einge-
baut werden. Außerdem sind die Befestigungsschrauben der Anhängevor-
richtung mit einem Drehmomentschlüssel anzuziehen und eine Steckdose an
die elektrische Anlage des Fahrzeuges anzuschließen. Dazu sind spezielle
Fachkenntnisse und Werkzeuge notwendig.•Die Angaben in der Abbildung kennzeichnen die Maße und Befestigungs-
punkte, die beim nachträglichen Einbau einer Anhängevorrichtung in jedem
Fall einzuhalten sind.
ACHTUNG!
Lassen Sie den nachträglichen Einbau einer Anhängevorrichtung von
einem Fachbetrieb durchführen.•Wenn die Anhängevorrichtung falsch eingebaut wird, besteht Unfallge-
fahr!•Beachten Sie zu Ihrer eigenen Sicherheit die Angaben in der mitgelie-
ferten Montageanleitung des Herstellers der Anhängevorrichtung.Vo rsi ch t!
•Wird die Steckdose falsch angeschlossen, können Schäden an der elek-
trischen Anlage des Fahrzeugs entstehen.
AA
ABACADAEAFAG
AlteaXL_DE.book Seite 224 Donnerstag, 9. September 2010 11:46 11

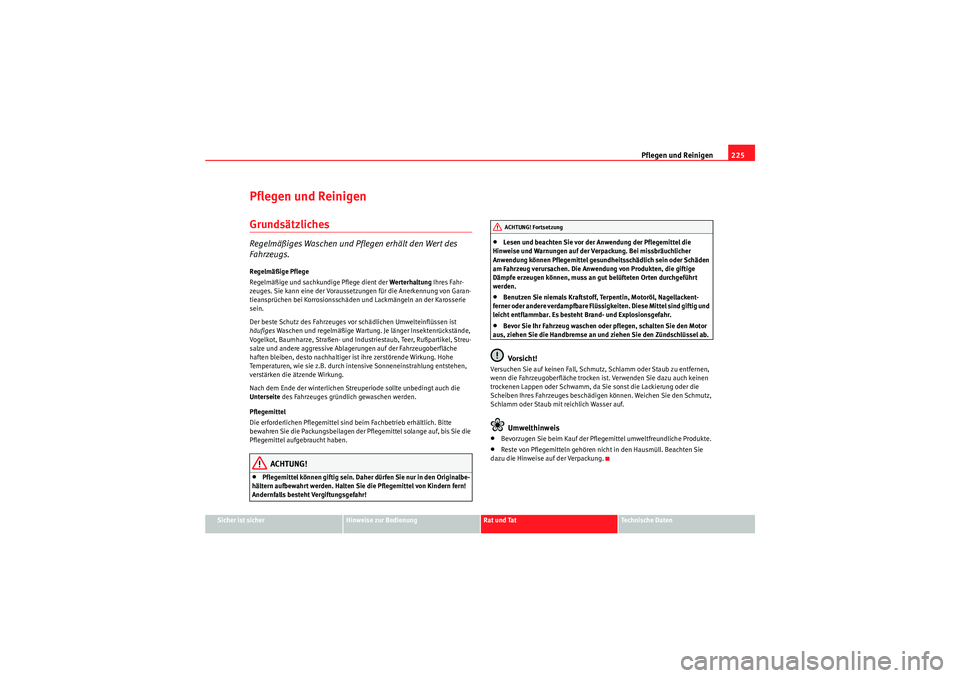

Page 227 of 331

Pflegen und Reinigen225
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Pflegen und ReinigenGrundsätzlichesRegelmäßiges Waschen und Pflegen erhält den Wert des
Fahrzeugs.Regelmäßige Pflege
Regelmäßige und sachkundige Pflege dient der Werterhaltung Ihres Fahr-
zeuges. Sie kann eine der Voraussetzungen für die Anerkennung von Garan-
tieansprüchen bei Korrosionsschäden und Lackmängeln an der Karosserie
sein.
Der beste Schutz des Fahrzeuges vor schädlichen Umwelteinflüssen ist
häufiges Waschen und regelmäßige Wartung. Je länger Insektenrückstände,
Vogelkot, Baumharze, Straßen- und Industriestaub, Teer, Rußpartikel, Streu-
salze und andere aggressive Ablagerungen auf der Fahrzeugoberfläche
haften bleiben, desto nachhaltiger ist ihre zerstörende Wirkung. Hohe
Temperaturen, wie sie z.B. durch intensive Sonneneinstrahlung entstehen,
verstärken die ätzende Wirkung.
Nach dem Ende der winterlichen Streuperiode sollte unbedingt auch die
Unterseite des Fahrzeuges gründlich gewaschen werden.
Pflegemittel
Die erforderlichen Pflegemittel sind beim Fachbetrieb erhältlich. Bitte
bewahren Sie die Packungsbeilagen der Pflegemittel solange auf, bis Sie die
Pflegemittel aufgebraucht haben.
ACHTUNG!
•Pflegemittel können giftig sein. Daher dürfen Sie nur in den Originalbe-
hältern aufbewahrt werden. Halten Sie die Pflegemittel von Kindern fern!
Andernfalls besteht Vergiftungsgefahr!
•Lesen und beachten Sie vor der Anwendung der Pflegemittel die
Hinweise und Warnungen auf der Verpackung. Bei missbräuchlicher
Anwendung können Pflegemittel gesundheitsschädlich sein oder Schäden
am Fahrzeug verursachen. Die Anwendung von Produkten, die giftige
Dämpfe erzeugen können, muss an gut belüfteten Orten durchgeführt
werden.•Benutzen Sie niemals Kraftstoff, Te rpentin, Motoröl, Nagellackent-
ferner oder andere verdampfbare Flüssi gkeiten. Diese Mittel sind giftig und
leicht entflammbar. Es besteht Brand- und Explosionsgefahr.•Bevor Sie Ihr Fahrzeug waschen oder pflegen, schalten Sie den Motor
aus, ziehen Sie die Handbremse an un d ziehen Sie den Zündschlüssel ab.Vo rsi ch t!
Versuchen Sie auf keinen Fall, Schmutz, Schlamm oder Staub zu entfernen,
wenn die Fahrzeugoberfläche trocken ist. Verwenden Sie dazu auch keinen
trockenen Lappen oder Schwamm, da Sie sonst die Lackierung oder die
Scheiben Ihres Fahrzeuges beschädigen können. Weichen Sie den Schmutz,
Schlamm oder Staub mit reichlich Wasser auf.
Umwelthinweis
•Bevorzugen Sie beim Kauf der Pflegemittel umweltfreundliche Produkte.•Reste von Pflegemitteln gehören nicht in den Hausmüll. Beachten Sie
dazu die Hinweise auf der Verpackung.ACHTUNG! Fortsetzung
AlteaXL_DE.book Seite 225 Donnerstag, 9. September 2010 11:46 11

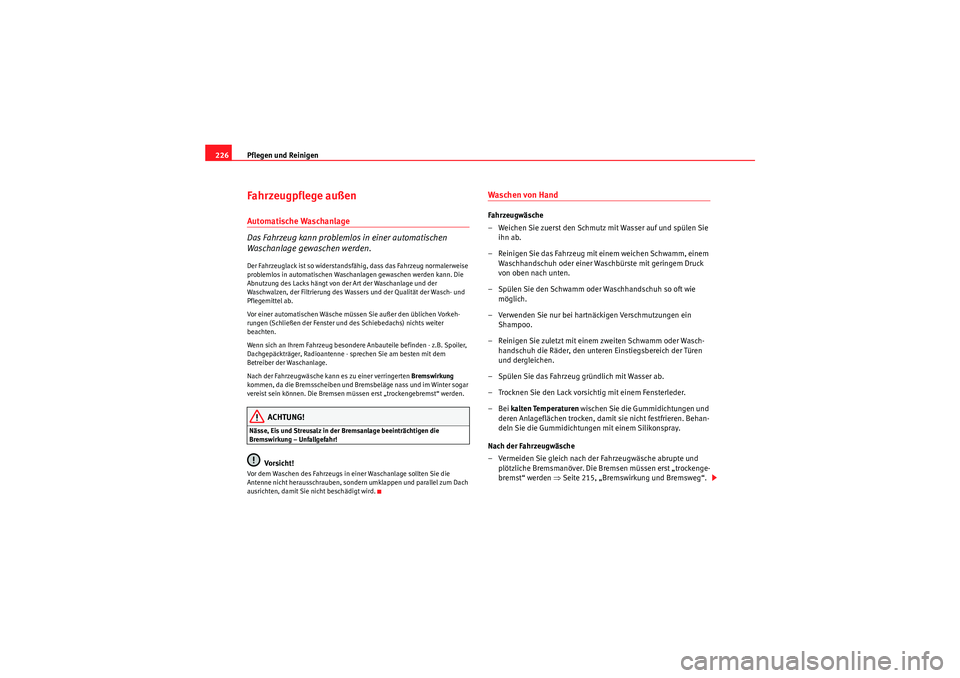

Page 228 of 331

Pflegen und Reinigen
226Fahrzeugpflege außenAutomatische Waschanlage
Das Fahrzeug kann problemlos in einer automatischen
Waschanlage gewaschen werden.Der Fahrzeuglack ist so widerstandsfähig, dass das Fahrzeug normalerweise
problemlos in automatischen Waschanlagen gewaschen werden kann. Die
Abnutzung des Lacks hängt von der Art der Waschanlage und der
Waschwalzen, der Filtrierung des Wassers und der Qualität der Wasch- und
Pflegemittel ab.
Vor einer automatischen Wäsche müssen Sie außer den üblichen Vorkeh-
rungen (Schließen der Fenster und des Schiebedachs) nichts weiter
beachten.
Wenn sich an Ihrem Fahrzeug besondere Anbauteile befinden - z.B. Spoiler,
Dachgepäckträger, Radioantenne - sprechen Sie am besten mit dem
Betreiber der Waschanlage.
Nach der Fahrzeugwäsche kann es zu einer verringerten Bremswirkung
kommen, da die Bremsscheiben und Bremsbeläge nass und im Winter sogar
vereist sein können. Die Bremsen müssen erst „trockengebremst“ werden.
ACHTUNG!
Nässe, Eis und Streusalz in der Bremsanlage beeinträchtigen die
Bremswirkung – Unfallgefahr!
Vo rsi ch t!
Vor dem Waschen des Fahrzeugs in einer Waschanlage sollten Sie die
Antenne nicht herausschrauben, sondern umklappen und parallel zum Dach
ausrichten, damit Sie nicht beschädigt wird.
Waschen von Hand Fahrzeugwäsche
– Weichen Sie zuerst den Schmutz mit Wasser auf und spülen Sie ihn ab.
– Reinigen Sie das Fahrzeug mit einem weichen Schwamm, einem Waschhandschuh oder einer Waschbürste mit geringem Druck
von oben nach unten.
– Spülen Sie den Schwamm oder Waschhandschuh so oft wie möglich.
– Verwenden Sie nur bei hartnäckigen Verschmutzungen ein Shampoo.
– Reinigen Sie zuletzt mit einem zweiten Schwamm oder Wasch- handschuh die Räder, den unteren Einstiegsbereich der Türen
und dergleichen.
– Spülen Sie das Fahrzeug gründlich mit Wasser ab.
– Trocknen Sie den Lack vorsichtig mit einem Fensterleder.
–Bei kalten Temperaturen wischen Sie die Gummidichtungen und
deren Anlageflächen trocken, damit sie nicht festfrieren. Behan-
deln Sie die Gummidichtungen mit einem Silikonspray.
Nach der Fahrzeugwäsche
– Vermeiden Sie gleich nach der Fahrzeugwäsche abrupte und plötzliche Bremsmanöver. Die Bremsen müssen erst „trockenge-
bremst“ werden ⇒ Seite 215, „Bremswirkung und Bremsweg“.
AlteaXL_DE.book Seite 226 Donnerstag, 9. September 2010 11:46 11

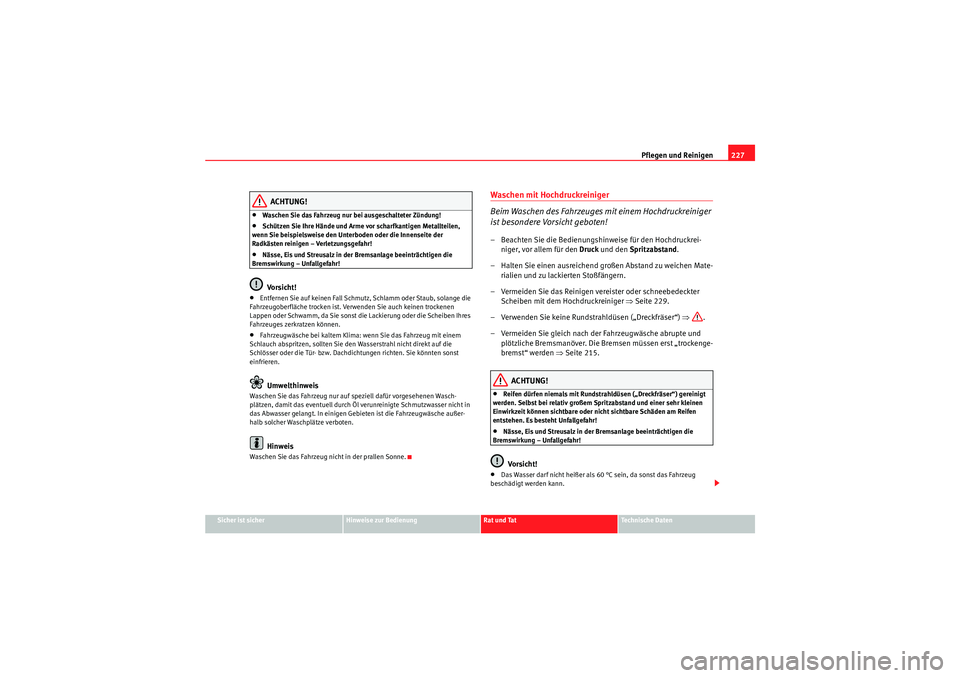

Page 229 of 331

Pflegen und Reinigen227
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
ACHTUNG!
•Waschen Sie das Fahrzeug nur bei ausgeschalteter Zündung!•Schützen Sie Ihre Hände und Arme vor scharfkantigen Metallteilen,
wenn Sie beispielsweise den Unterboden oder die Innenseite der
Radkästen reinigen – Verletzungsgefahr!•Nässe, Eis und Streusalz in der Bremsanlage beeinträchtigen die
Bremswirkung – Unfallgefahr!Vo rsi ch t!
•Entfernen Sie auf keinen Fall Schmutz, Schlamm oder Staub, solange die
Fahrzeugoberfläche trocken ist. Verwenden Sie auch keinen trockenen
Lappen oder Schwamm, da Sie sonst die Lackierung oder die Scheiben Ihres
Fahrzeuges zerkratzen können.•Fahrzeugwäsche bei kaltem Klima: wenn Sie das Fahrzeug mit einem
Schlauch abspritzen, sollten Sie den Wasserstrahl nicht direkt auf die
Schlösser oder die Tür- bzw. Dachdichtungen richten. Sie könnten sonst
einfrieren.Umwelthinweis
Waschen Sie das Fahrzeug nur auf speziell dafür vorgesehenen Wasch-
plätzen, damit das eventuell durch Öl verunreinigte Schmutzwasser nicht in
das Abwasser gelangt. In einigen Gebieten ist die Fahrzeugwäsche außer-
halb solcher Waschplätze verboten.
Hinweis
Waschen Sie das Fahrzeug nicht in der prallen Sonne.
Waschen mit Hochdruckreiniger
Beim Waschen des Fahrzeuges mit einem Hochdruckreiniger
ist besondere Vorsicht geboten!– Beachten Sie die Bedienungshinweise für den Hochdruckrei- niger, vor allem für den Druck und den Spritzabstand .
– Halten Sie einen ausreichend großen Abstand zu weichen Mate- rialien und zu lackierten Stoßfängern.
– Vermeiden Sie das Reinigen vereister oder schneebedeckter Scheiben mit dem Hochdruckreiniger ⇒Seite 229.
– Verwenden Sie keine Rundstrahldüsen („Dreckfräser“) ⇒.
– Vermeiden Sie gleich nach der Fahrzeugwäsche abrupte und plötzliche Bremsmanöver. Die Bremsen müssen erst „trockenge-
bremst“ werden ⇒Seite 215.
ACHTUNG!
•Reifen dürfen niemals mit Rundstrahldüsen („Dreckfräser“) gereinigt
werden. Selbst bei relativ großem Spritzabstand und einer sehr kleinen
Einwirkzeit können sichtbare oder nicht sichtbare Schäden am Reifen
entstehen. Es besteht Unfallgefahr!•Nässe, Eis und Streusalz in der Bremsanlage beeinträchtigen die
Bremswirkung – Unfallgefahr!Vo rsi ch t!
•Das Wasser darf nicht heißer als 60 °C sein, da sonst das Fahrzeug
beschädigt werden kann.
AlteaXL_DE.book Seite 227 Donnerstag, 9. September 2010 11:46 11

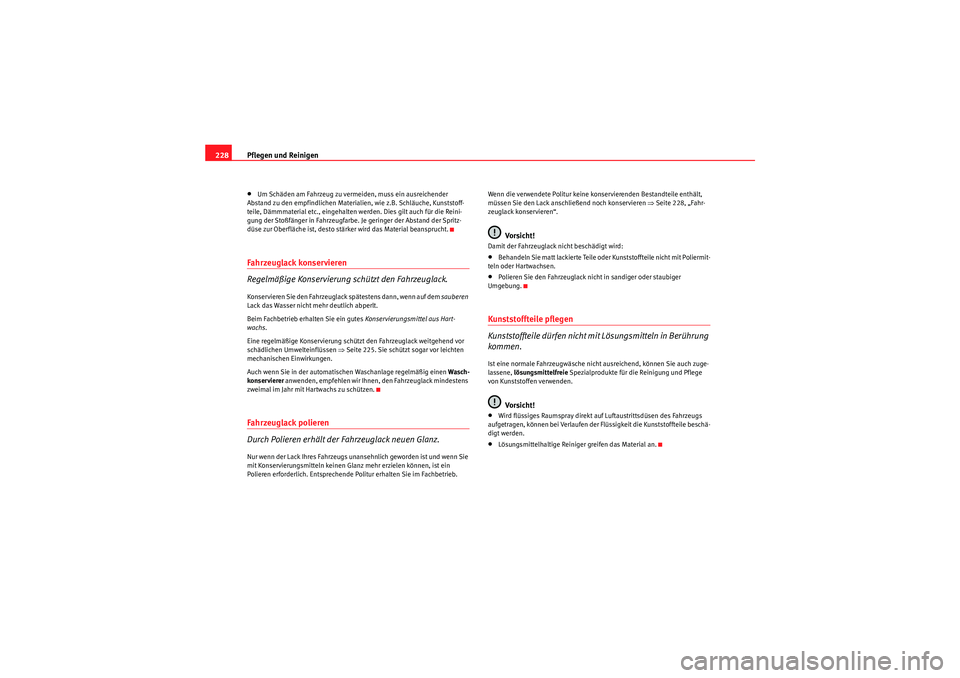

Page 230 of 331

Pflegen und Reinigen
228•Um Schäden am Fahrzeug zu vermeiden, muss ein ausreichender
Abstand zu den empfindlichen Materialien, wie z.B. Schläuche, Kunststoff-
teile, Dämmmaterial etc., eingehalten werden. Dies gilt auch für die Reini-
gung der Stoßfänger in Fahrzeugfarbe. Je geringer der Abstand der Spritz-
düse zur Oberfläche ist, desto stärker wird das Material beansprucht.Fahrzeuglack konservieren
Regelmäßige Konservierung schützt den Fahrzeuglack.Konservieren Sie den Fahrzeuglack spätestens dann, wenn auf dem sauberen
Lack das Wasser nicht mehr deutlich abperlt.
Beim Fachbetrieb erhalten Sie ein gutes Konservierungsmittel aus Hart-
wachs .
Eine regelmäßige Konservierung schützt den Fahrzeuglack weitgehend vor
schädlichen Umwelteinflüssen ⇒Seite 225. Sie schützt sogar vor leichten
mechanischen Einwirkungen.
Auch wenn Sie in der automatischen Waschanlage regelmäßig einen Wasch-
konservierer anwenden, empfehlen wir Ihnen, den Fahrzeuglack mindestens
zweimal im Jahr mit Hartwachs zu schützen.Fahrzeuglack polieren
Durch Polieren erhält der Fahrzeuglack neuen Glanz. Nur wenn der Lack Ihres Fahrzeugs unansehnlich geworden ist und wenn Sie
mit Konservierungsmitteln keinen Glanz mehr erzielen können, ist ein
Polieren erforderlich. Entsprechende Politur erhalten Sie im Fachbetrieb. Wenn die verwendete Politur keine konservierenden Bestandteile enthält,
müssen Sie den Lack anschließend noch konservieren
⇒Seite 228, „Fahr-
zeuglack konservieren“.
Vo rsi ch t!
Damit der Fahrzeuglack nicht beschädigt wird:•Behandeln Sie matt lackierte Teile oder Kunststoffteile nicht mit Poliermit-
teln oder Hartwachsen.•Polieren Sie den Fahrzeuglack nicht in sandiger oder staubiger
Umgebung.Kunststoffteile pflegen
Kunststoffteile dürfen nicht mit Lösungsmitteln in Berührung
kommen.Ist eine normale Fahrzeugwäsche nicht ausreichend, können Sie auch zuge-
lassene, lösungsmittelfreie Spezialprodukte für die Reinigung und Pflege
von Kunststoffen verwenden.
Vo rsi ch t!
•Wird flüssiges Raumspray direkt auf Luftaustrittsdüsen des Fahrzeugs
aufgetragen, können bei Verlaufen der Flüssigkeit die Kunststoffteile beschä-
digt werden.•Lösungsmittelhaltige Reiniger greifen das Material an.
AlteaXL_DE.book Seite 228 Donnerstag, 9. September 2010 11:46 11
Page 231 of 331

Pflegen und Reinigen229
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Scheiben und Außenspiegel reinigen Scheiben reinigen
– Befeuchten Sie die Scheiben mit handelsüblichem Glasreini-
gungsmittel auf Alkoholbasis.
– Trocknen Sie die Scheiben mit einem sauberen Fensterleder oder mit einem fusselfreien Tuch.
Schnee entfernen
– Entfernen Sie Schnee von Scheiben und Spiegeln mit einem Handfeger.
Eis entfernen
– Benutzen Sie ein Enteisungsspray.Zum Trocknen der Scheiben verwenden Sie ein sauberes Tuch oder Fenster-
leder. Fensterleder, mit denen Lackflächen abgewischt wurden, enthalten
schmierige Rückstände von Konservierungsmitteln. Aus diesem Grund
könnten sie die Scheiben verschmutzen.
Zum Entfernen von Eis sollte bevorzugt ein Enteisungsspray verwendet
werden. Wenn Sie einen Eiskratzer verwenden, sollten Sie ihn nicht vor- und
zurückbewegen, sondern nur in eine Richtung schieben.
Gummi-, Öl-, Fett- oder Silikonrücks tände können Sie mit einem Scheibenrei-
niger oder Silikonentferner beseitigen.
Wachsrückstände können nur mit einem Spezialreiniger entfernt werden, den
Sie beim Fachbetrieb erhalten. Wachsrückstände auf der Windschutzscheibe
können ein Rubbeln der Wischerblätter verursachen. Durch Einfüllen eines
Scheibenreinigers mit wachslösenden Eigenschaften kann zwar das
Rubbeln, nicht jedoch die Wachsablagerungen beseitigt werden.
Vo rsi ch t!
•Entfernen Sie niemals Schnee oder Eis von Scheiben und Spiegeln mit
warmem oder heißem Wasser – Gefahr einer Rissbildung im Glas!•Die Heizfäden der Heckscheibenheizung befinden sich auf der Innenseite
der Heckscheibe. Um Beschädigungen zu vermeiden, dürfen keine Aufkleber
über die Heizfäden geklebt werden. Scheibenwischerblätter reinigen Saubere Scheibenwischerblätter sorgen für klare Sicht.
1. Entfernen Sie mit einem weichen Tuch Staub und Schmutz von den Scheibenwischerblättern.
2. Reinigen Sie die Scheibenwisc herblätter mit einem Scheibenrei-
niger. Verwenden Sie dazu bei starker Verschmutzung einen
Schwamm oder ein Tuch.Gummidichtungen pflegen
Gut gepflegte Gummidichtungen frieren nicht so leicht an.1. Entfernen Sie mit einem weichen Tuch Staub und Schmutz von den Gummidichtungen.
2. Behandeln Sie die Gummidich tungen mit einem Gummipflege-
mittel.
AlteaXL_DE.book Seite 229 Donnerstag, 9. September 2010 11:46 11
Page 232 of 331

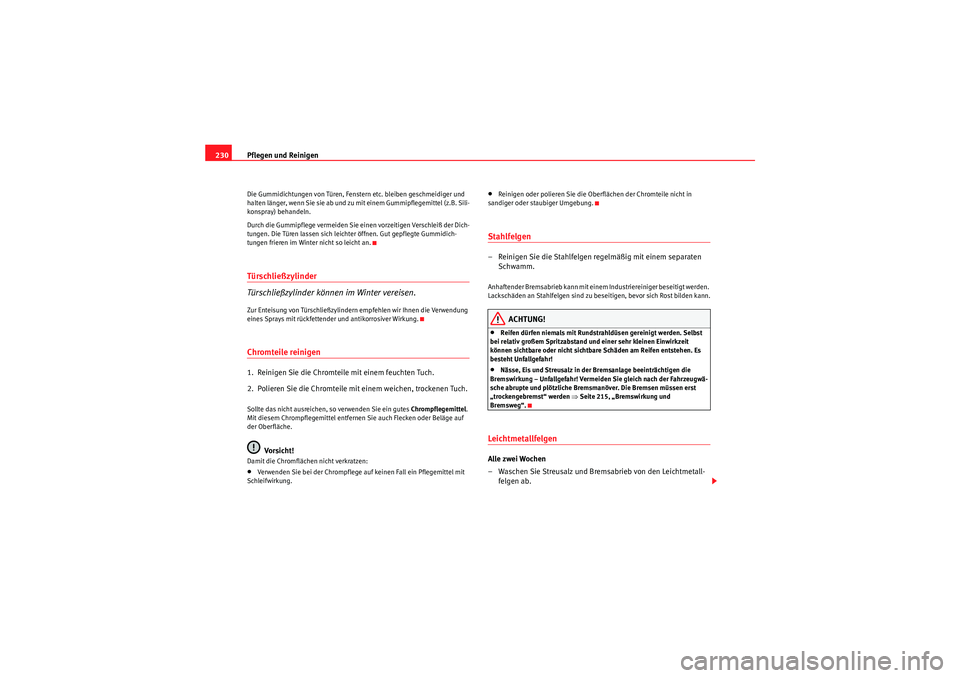

Pflegen und Reinigen
230Die Gummidichtungen von Türen, Fenste rn etc. bleiben geschmeidiger und
halten länger, wenn Sie sie ab und zu mit einem Gummipflegemittel (z.B. Sili-
konspray) behandeln.
Durch die Gummipflege vermeiden Sie einen vorzeitigen Verschleiß der Dich-
tungen. Die Türen lassen sich leichter öffnen. Gut gepflegte Gummidich-
tungen frieren im Winter nicht so leicht an.Türschließzylinder
Türschließzylinder können im Winter vereisen.Zur Enteisung von Türschließzylindern empfehlen wir Ihnen die Verwendung
eines Sprays mit rückfettender und antikorrosiver Wirkung.Chromteile reinigen1. Reinigen Sie die Chromteile mit einem feuchten Tuch.
2. Polieren Sie die Chromteile mit einem weichen, trockenen Tuch.Sollte das nicht ausreichen, so verwenden Sie ein gutes Chrompflegemittel.
Mit diesem Chrompflegemittel entfernen Sie auch Flecken oder Beläge auf
der Oberfläche.
Vo rsi ch t!
Damit die Chromflächen nicht verkratzen:•Verwenden Sie bei der Chrompflege auf keinen Fall ein Pflegemittel mit
Schleifwirkung.
•Reinigen oder polieren Sie die Oberflächen der Chromteile nicht in
sandiger oder staubiger Umgebung.Stahlfelgen – Reinigen Sie die Stahlfelgen regelmäßig mit einem separaten Schwamm.Anhaftender Bremsabrieb kann mit einem Industriereiniger beseitigt werden.
Lackschäden an Stahlfelgen sind zu beseitigen, bevor sich Rost bilden kann.
ACHTUNG!
•Reifen dürfen niemals mit Rundstrahldüsen gereinigt werden. Selbst
bei relativ großem Spritzabstand und einer sehr kleinen Einwirkzeit
können sichtbare oder nicht sichtbare Schäden am Reifen entstehen. Es
besteht Unfallgefahr!•Nässe, Eis und Streusalz in der Bremsanlage beeinträchtigen die
Bremswirkung – Unfallgefahr! Vermeiden Sie gleich nach der Fahrzeugwä-
sche abrupte und plötzliche Bremsmanöver. Die Bremsen müssen erst
„trockengebremst“ werden ⇒ Seite 215, „Bremswirkung und
Bremsweg“.
LeichtmetallfelgenAlle zwei Wochen
– Waschen Sie Streusalz und Bremsabrieb von den Leichtmetall- felgen ab.
AlteaXL_DE.book Seite 230 Donnerstag, 9. September 2010 11:46 11
