Glühlampe für Blinker – Öffnen Sie die Motorraumklappe.
– Den Lampenträger
⇒Abb. 187 nach links drehen und
ziehen.
– Nehmen Sie die Glühlampe durch Druck auf die Fassung und gleichzeitiges Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter Reihenfolge vor.
Abblendlicht – Öffnen Sie die Motorraumklappe.
AAABACAD
Abb. 187 Glühlampe für
Blinker
AA
Abb. 188 AbblendlichtAbb. 189 Abblendlicht
AlteaXL_DE.book Seite 287 Donnerstag, 9. September 2010 11:46 11
Page 290 of 331
Selbsthilfe
288
–Die Streben ⇒Seite 287, Abb. 188 in Pfeilrichtung
verschieben und den Deckel abnehmen.
– Ziehen Sie den Stecker ⇒Seite 287, Abb. 189 von der Lampe
ab.
– Die Haltefeder ⇒Seite 287, Abb. 189 durch Eindrücken und
Rechtsdrehung abnehmen.
– Nehmen Sie die Lampe heraus und setzen Sie die neue Glüh- lampe so ein, dass die Befest igungsnase des Tellers in der

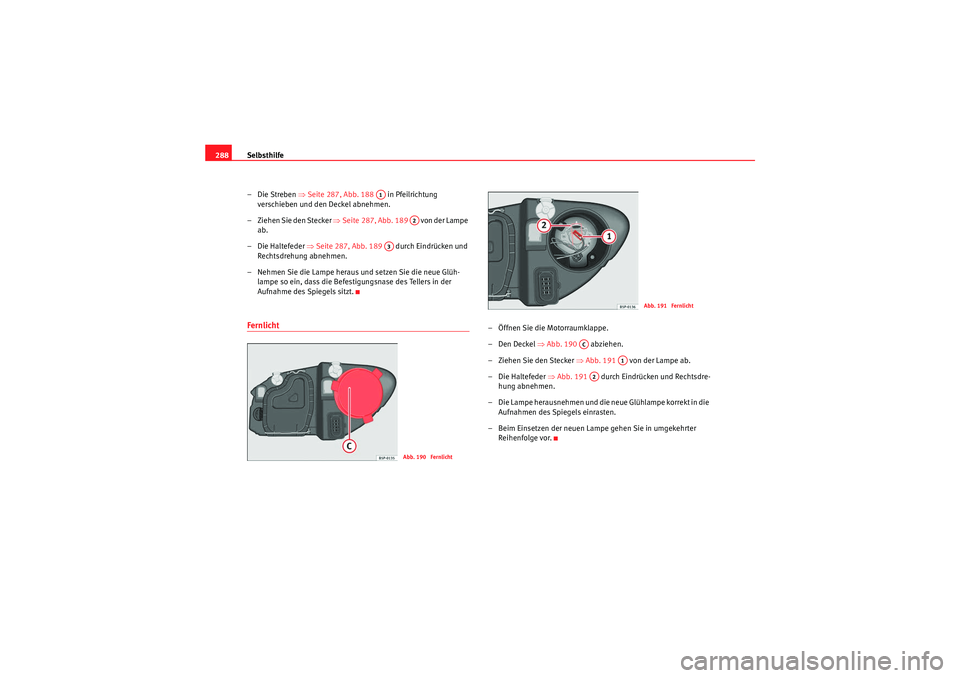

Aufnahme des Spiegels sitzt.Fernlicht
– Öffnen Sie die Motorraumklappe.
–Den Deckel ⇒ Abb. 190 abziehen.
– Ziehen Sie den Stecker ⇒Abb. 191 von der Lampe ab.
– Die Haltefeder ⇒Abb. 191 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter Reihenfolge vor.
A1
A2
A3
Abb. 190 Fernlicht
Abb. 191 Fernlicht
AC
A1
A2
AlteaXL_DE.book Seite 288 Donnerstag, 9. September 2010 11:46 11
Page 291 of 331
Selbsthilfe289
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

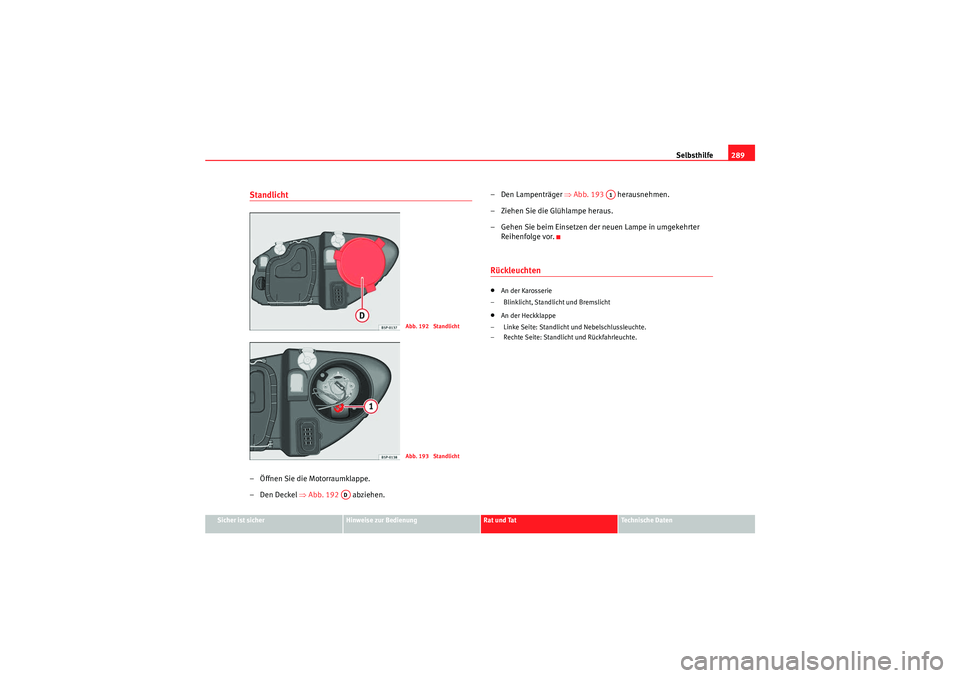

Standlicht – Öffnen Sie die Motorraumklappe.
– Den Deckel ⇒ Abb. 192 abziehen. – Den Lampenträger
⇒Abb. 193 herausnehmen.
– Ziehen Sie die Glühlampe heraus.
– Gehen Sie beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vor.
Rückleuchten •An der Karosserie
– Blinklicht, Standlicht und Bremslicht•An der Heckklappe
– Linke Seite: Standlicht und Nebelschlussleuchte.
– Rechte Seite: Standlicht und Rückfahrleuchte.
Abb. 192 StandlichtAbb. 193 Standlicht
AD
A1
AlteaXL_DE.book Seite 289 Donnerstag, 9. September 2010 11:46 11
Page 292 of 331
Selbsthilfe

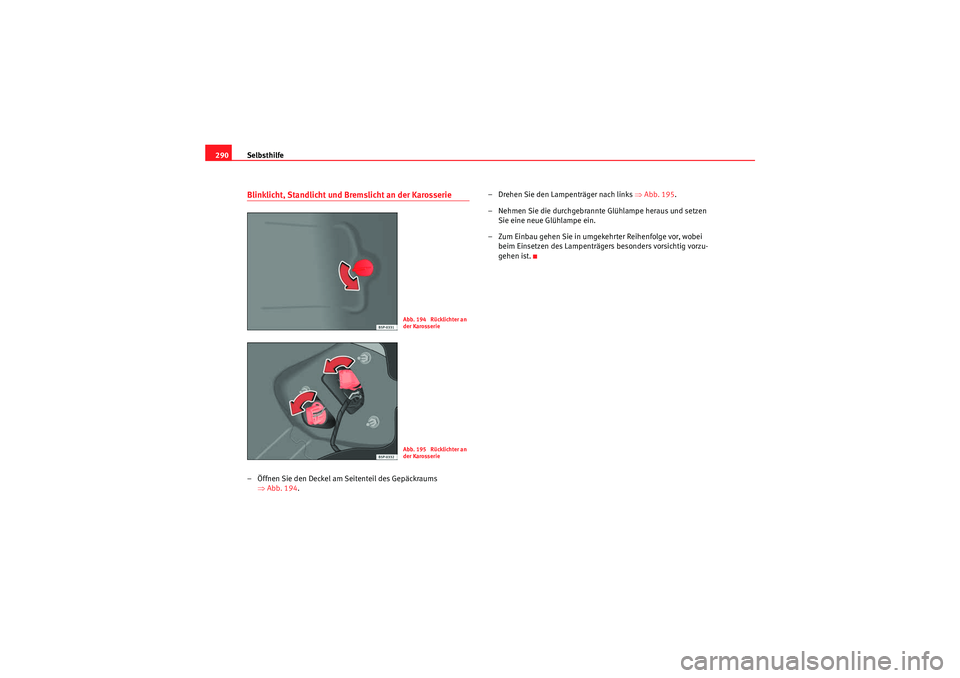

290Blinklicht, Standlicht und Bremslicht an der Karosserie – Öffnen Sie den Deckel am Seitenteil des Gepäckraums
⇒Abb. 194 . – Drehen Sie den Lampenträger nach links
⇒Abb. 195 .
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen Sie eine neue Glühlampe ein.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei beim Einsetzen des Lampenträger s besonders vorsichtig vorzu-
gehen ist.
Abb. 194 Rücklichter an
der KarosserieAbb. 195 Rücklichter an
der Karosserie
AlteaXL_DE.book Seite 290 Donnerstag, 9. September 2010 11:46 11
Page 293 of 331
Selbsthilfe291
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Standlicht, Nebelschlussleuchte und Rückfahrlicht an der Heckklappe
Standlicht
– Öffnen Sie die Heckklappe.
– Ziehen Sie den Deckel ab.
– Den Lampenträger durch Eindrücken der Haltelaschen heraus-
ziehen.
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen Sie eine neue Glühlampe ein.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei beim Einsetzen des Lampenträgers besonders vorsichtig vorzu-
gehen ist.
Nebelschlussleuchte und Rückfahrleuchte
– Öffnen Sie die Heckklappe.
– Ziehen Sie den Deckel ab.
– Drehen Sie die den Lampenträger nach links.
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen Sie eine neue Glühlampe ein.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter Reihenfolge vor.
Abb. 196 Leuchten an
der HeckklappeAbb. 197 Standlicht
AlteaXL_DE.book Seite 291 Donnerstag, 9. September 2010 11:46 11
Page 294 of 331
Selbsthilfe
292Seitliche Blinker– Zum Herausnehmen der Glühlampe den Blinker nach links oder
rechts schieben.
– Nehmen Sie den Lampenträger des Blinkers heraus.
– Nehmen Sie die defekte Glühlampe heraus und ersetzen Sie sie durch eine neue.
– Rasten Sie den Lampenträger in der Blinkerführung ein.
– Setzen Sie den Blinker zuerst in der Aufnahme der Karosserie
ein, wobei die Halterungen richtig einrasten müssen
⇒ Abb. 198 , Pfeil .
– Die Lampe in Pfeilrichtung ⇒Abb. 198 einsetzen.

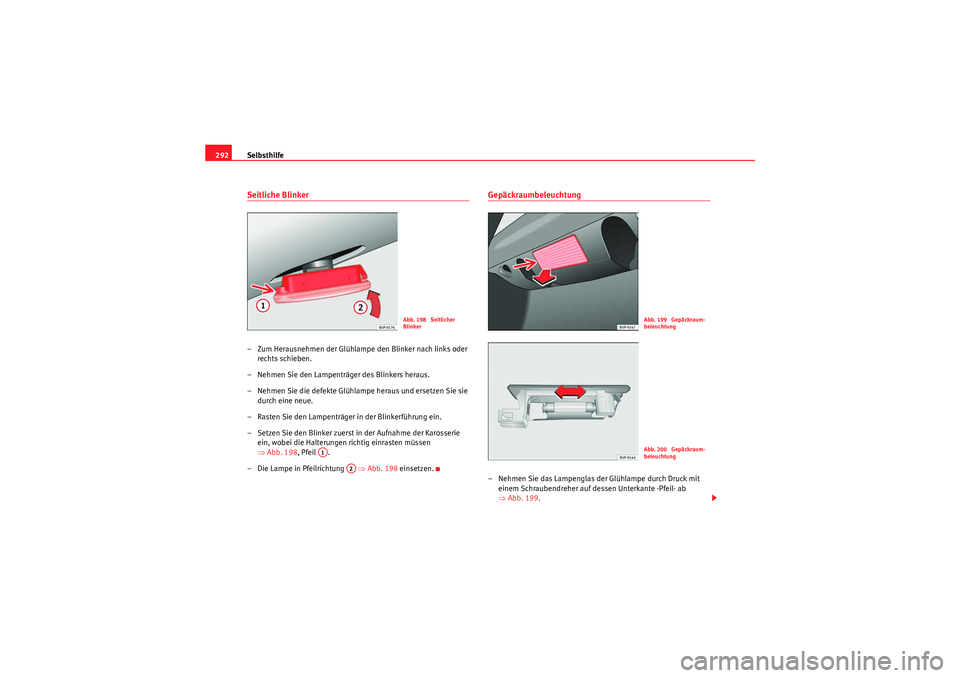

Gepäckraumbeleuchtung – Nehmen Sie das Lampenglas der Glühlampe durch Druck mit
einem Schraubendreher auf dessen Unterkante -Pfeil- ab
⇒Abb. 199 .
Abb. 198 Seitlicher
Blinker
A1
A2
Abb. 199 Gepäckraum-
beleuchtungAbb. 200 Gepäckraum-
beleuchtung
AlteaXL_DE.book Seite 292 Donnerstag, 9. September 2010 11:46 11
Page 295 of 331
Selbsthilfe293
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
– Die Lampe zur Seite drücken und aus ihrer Halterung heraus-

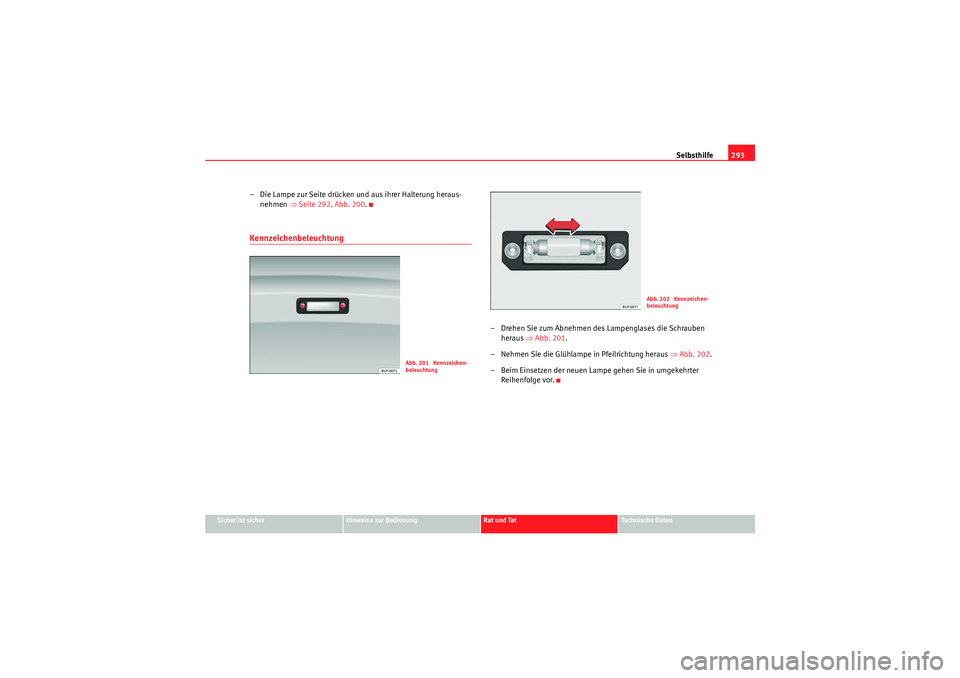

nehmen ⇒Seite 292, Abb. 200 .Kennzeichenbeleuchtung
– Drehen Sie zum Abnehmen des Lampenglases die Schrauben
heraus ⇒Abb. 201 .
– Nehmen Sie die Glühlampe in Pfeilrichtung heraus ⇒Abb. 202 .
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter Reihenfolge vor.
Abb. 201 Kennzeichen-
beleuchtung
Abb. 202 Kennzeichen-
beleuchtung
AlteaXL_DE.book Seite 293 Donnerstag, 9. September 2010 11:46 11
Page 296 of 331

Selbsthilfe

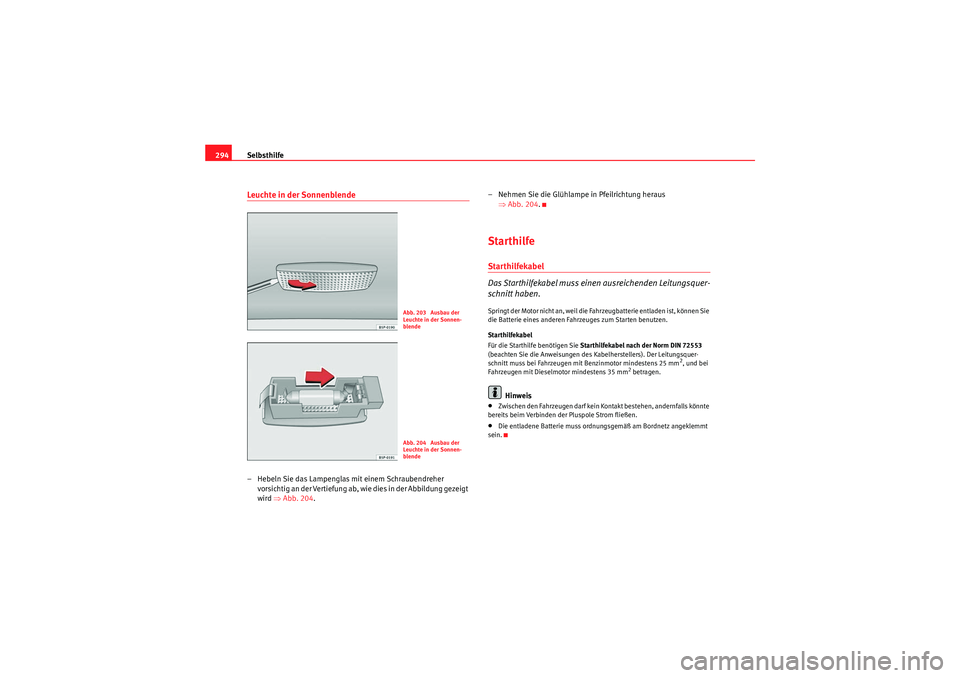

294Leuchte in der Sonnenblende– Hebeln Sie das Lampenglas mit einem Schraubendreher
vorsichtig an der Vertiefung ab, wi e dies in der Abbildung gezeigt
wird ⇒Abb. 204 . – Nehmen Sie die Glühlampe in Pfeilrichtung heraus
⇒Abb. 204 .
StarthilfeStarthilfekabel
Das Starthilfekabel muss einen ausreichenden Leitungsquer-
schnitt haben.Springt der Motor nicht an, weil die Fahrzeugbatterie entladen ist, können Sie
die Batterie eines anderen Fahrzeuges zum Starten benutzen.
Starthilfekabel
Für die Starthilfe benötigen Sie Starthilfekabel nach der Norm DIN 72553
(beachten Sie die Anweisungen des Kabelherstellers). Der Leitungsquer-
schnitt muss bei Fahrzeugen mit Benzinmotor mindestens 25 mm
2, und bei
Fahrzeugen mit Dieselmotor mindestens 35 mm
2 betragen.
Hinweis
•Zwischen den Fahrzeugen darf kein Kontakt bestehen, andernfalls könnte
bereits beim Verbinden der Pluspole Strom fließen.•Die entladene Batterie muss ordnungsgemäß am Bordnetz angeklemmt
sein.
Abb. 203 Ausbau der
Leuchte in der Sonnen-
blendeAbb. 204 Ausbau der
Leuchte in der Sonnen-
blende
