Page 177 of 331

Klima175
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

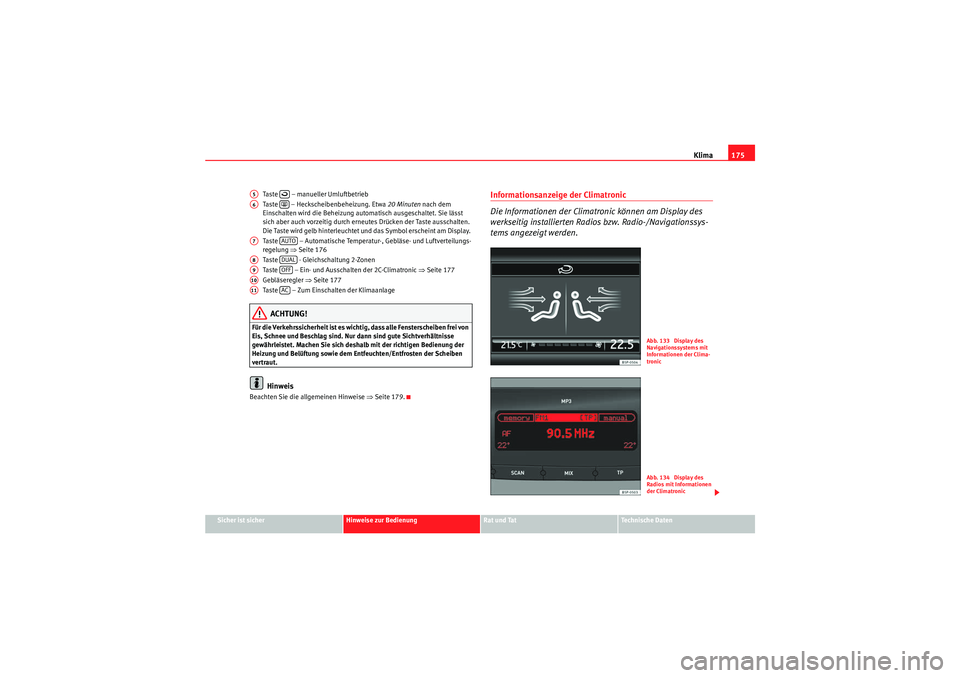

Taste – manueller Umluftbetrieb
Taste – Heckscheibenbeheizung. Etwa
20 Minuten nach dem
Einschalten wird die Beheizung automatisch ausgeschaltet. Sie lässt
sich aber auch vorzeitig durch erneutes Drücken der Taste ausschalten.
Die Taste wird gelb hinterleuchtet und das Symbol erscheint am Display.
Taste – Automatische Temperatur-, Gebläse- und Luftverteilungs-
regelung ⇒Seite 176
Taste - Gleichschaltung 2-Zonen
Taste – Ein- und Ausschalten der 2C-Climatronic ⇒Seite 177
Gebläseregler ⇒Seite 177
Taste – Zum Einschalten der Klimaanlage
ACHTUNG!
Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei von
Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben
vertraut.
Hinweis
Beachten Sie die allgemeinen Hinweise ⇒Seite 179.
Informationsanzeige der Climatronic
Die Informationen der Climatronic können am Display des
werkseitig installierten Radios bzw. Radio-/Navigationssys-
tems angezeigt werden.
A5
A6
=
A7
AUTO
A8
DUAL
A9
OFF
A10A11
AC
Abb. 133 Display des
Navigationssystems mit
Informationen der Clima-
tronicAbb. 134 Display des
Radios mit Informationen
der Climatronic
AlteaXL_DE.book Seite 175 Donnerstag, 9. September 2010 11:46 11
Page 178 of 331

Klima

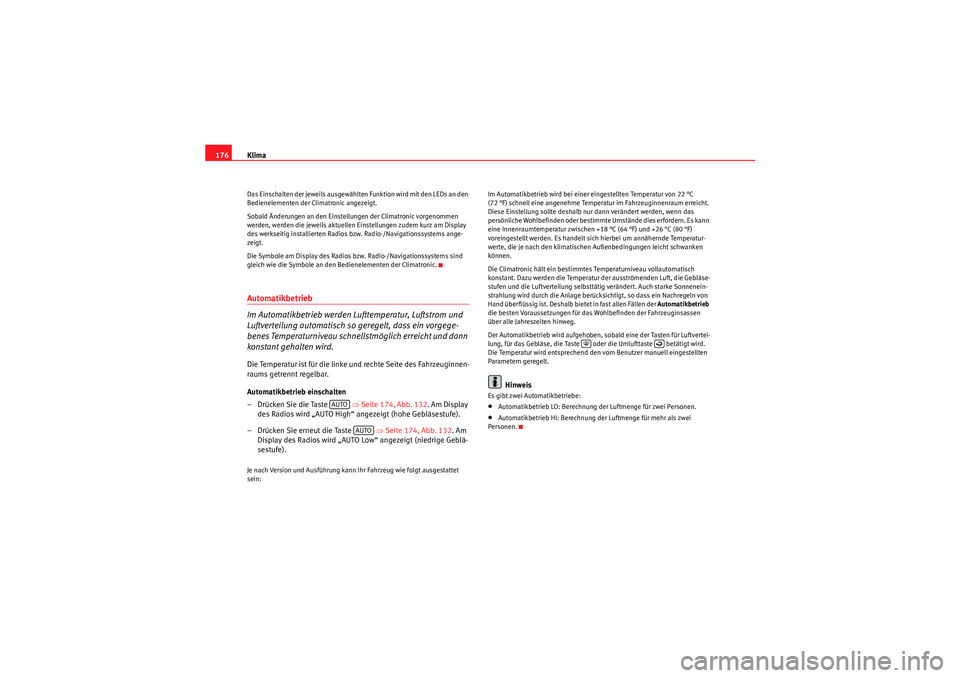

176Das Einschalten der jeweils ausgewählten Funktion wird mit den LEDs an den
Bedienelementen der Climatronic angezeigt.
Sobald Änderungen an den Einstellungen der Climatronic vorgenommen
werden, werden die jeweils aktuellen Einstellungen zudem kurz am Display
des werkseitig installierten Radios bzw. Radio-/Navigationssystems ange-
zeigt.
Die Symbole am Display des Radios bzw. Radio-/Navigationssystems sind
gleich wie die Symbole an den Bedienelementen der Climatronic.Automatikbetrieb
Im Automatikbetrieb werden Lufttemperatur, Luftstrom und
Luftverteilung automatisch so geregelt, dass ein vorgege-
benes Temperaturniveau schnellstmöglich erreicht und dann
konstant gehalten wird.Die Temperatur ist für die linke und rechte Seite des Fahrzeuginnen-
raums getrennt regelbar.
Automatikbetrieb einschalten
– Drücken Sie die Taste ⇒Seite 174, Abb. 132 . Am Display
des Radios wird „AUTO High“ angezeigt (hohe Gebläsestufe).
– Drücken Sie erneut die Taste ⇒Seite 174, Abb. 132 . Am
Display des Radios wird „AUTO Low“ angezeigt (niedrige Geblä-
sestufe).Je nach Version und Ausführung kann Ihr Fahrzeug wie folgt ausgestattet
sein: Im Automatikbetrieb wird bei einer eingestellten Temperatur von 22 °C
(72 °F) schnell eine angenehme Temperatur im Fahrzeuginnenraum erreicht.
Diese Einstellung sollte deshalb
nur dann verändert werden, wenn das
persönliche Wohlbefinden oder bestimmte Umstände dies erfordern. Es kann
eine Innenraumtemperatur zwischen +18 °C (64 °F) und +26 °C (80 °F)
voreingestellt werden. Es handelt sich hierbei um annähernde Temperatur-
werte, die je nach den klimatischen Außenbedingungen leicht schwanken
können.
Die Climatronic hält ein bestimmtes Temperaturniveau vollautomatisch
konstant. Dazu werden die Temperatur der ausströmenden Luft, die Gebläse-
stufen und die Luftverteilung selbsttätig verändert. Auch starke Sonnenein-
strahlung wird durch die Anlage berücksichtigt, so dass ein Nachregeln von
Hand über flüssig ist. Deshalb bietet in fast allen Fällen der Automatikbetrieb
die besten Voraussetzungen für das Wohlbefinden der Fahrzeuginsassen
über alle Jahreszeiten hinweg.
Der Automatikbetrieb wird aufgehoben, sobald eine der Tasten für Luftvertei-
lung, für das Gebläse, die Taste oder die Umlufttaste betätigt wird.
Die Temperatur wird entsprechend den vom Benutzer manuell eingestellten
Parametern geregelt.
Hinweis
Es gibt zwei Automatikbetriebe:•Automatikbetrieb LO: Berechnung der Luftmenge für zwei Personen.•Automatikbetrieb HI: Berechnung der Luftmenge für mehr als zwei
Personen.
AUTO
AUTO
<
AlteaXL_DE.book Seite 176 Donnerstag, 9. September 2010 11:46 11
Page 179 of 331

Klima177
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

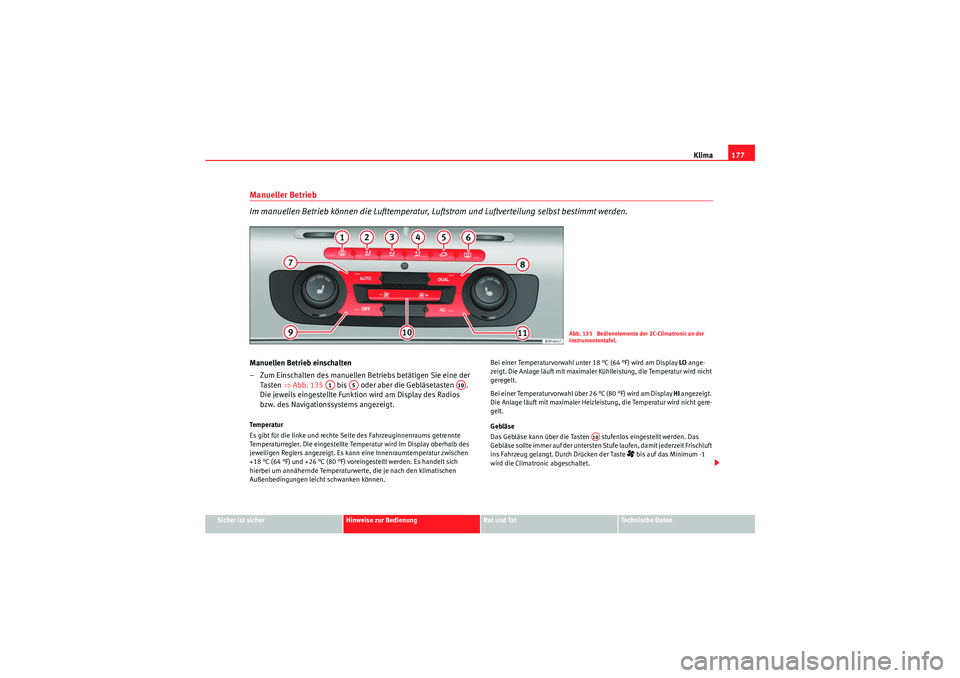

Manueller Betrieb
Im manuellen Betrieb können die Lufttemperatur, Luftstrom und Luftverteilung selbst bestimmt werden.Manuellen Betrieb einschalten
– Zum Einschalten des manuellen Betriebs betätigen Sie eine der
Tasten ⇒Abb. 135 bis oder aber die Gebläsetasten .
Die jeweils eingestellte Funktion wird am Display des Radios
bzw. des Navigationssystems angezeigt.Te m p e r a t u r
Es gibt für die linke und rechte Seite des Fahrzeuginnenraums getrennte
Temperaturregler. Die eingestellte Temperatur wird im Display oberhalb des
jeweiligen Reglers angezeigt. Es kann eine Innenraumtemperatur zwischen
+18°C (64°F) und +26°C (80°F) voreingestellt werden. Es handelt sich
hierbei um annähernde Temperaturwerte, die je nach den klimatischen
Außenbedingungen leicht schwanken können. Bei einer Temperaturvorwahl unter 18 °C (64 °F) wird am Display
LO ange-
zeigt. Die Anlage läuft mit maximaler Kühlleistung, die Temperatur wird nicht
geregelt.
Bei einer Temperaturvorwahl über 26 °C (80 °F) wird am Display HI angezeigt.
Die Anlage läuft mit maximaler Heizleistung, die Temperatur wird nicht gere-
gelt.
Gebläse
Das Gebläse kann über die Tasten stufenlos eingestellt werden. Das
Gebläse sollte immer auf der untersten Stufe laufen, damit jederzeit Frischluft
ins Fahrzeug gelangt. Durch Drücken der Taste
– bis auf das Minimum -1
wird die Climatronic abgeschaltet.
Abb. 135 Bedienelemente der 2C-Climatronic an der
Instrumententafel.
A1
A5
A10
A10
AlteaXL_DE.book Seite 177 Donnerstag, 9. September 2010 11:46 11
Page 180 of 331

Klima

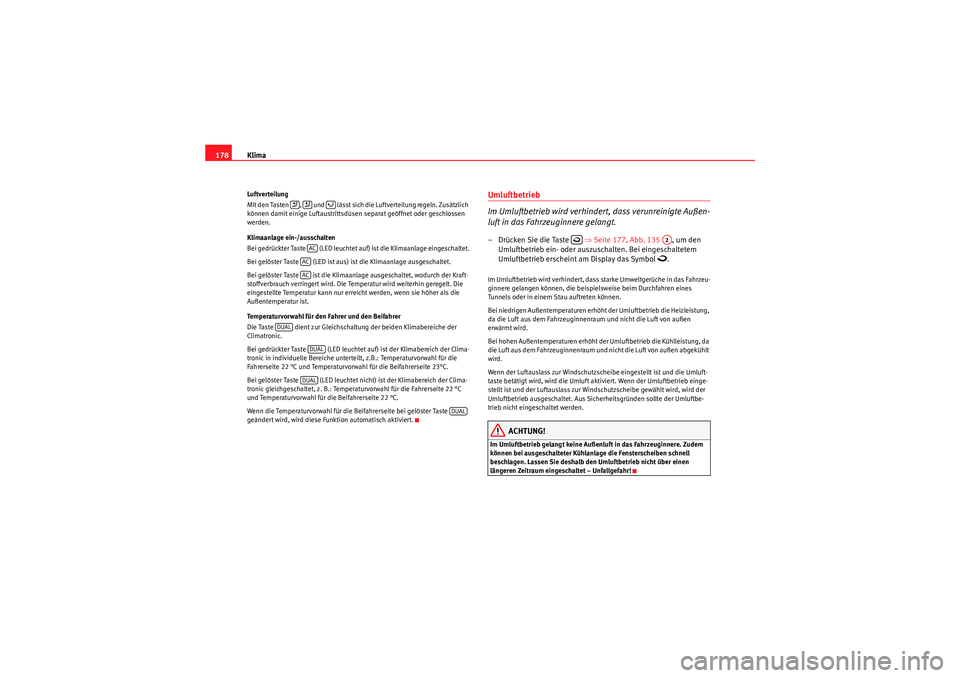

178Luftverteilung
Mit den Tasten , und lässt sich die Luftverteilung regeln. Zusätzlich
können damit einige Luftaustrittsdüsen separat geöffnet oder geschlossen
werden.
Klimaanlage ein-/ausschalten
Bei gedrückter Taste (LED leuchtet auf) ist die Klimaanlage eingeschaltet.
Bei gelöster Taste (LED ist aus) ist die Klimaanlage ausgeschaltet.
Bei gelöster Taste ist die Klimaanlage ausgeschaltet, wodurch der Kraft-
stoffverbrauch verringert wird. Die Temperatur wird weiterhin geregelt. Die
eingestellte Temperatur kann nur erreicht werden, wenn sie höher als die
Außentemperatur ist.
Temperaturvorwahl für den Fahrer und den Beifahrer
Die Taste dient zur Gleichschaltung der beiden Klimabereiche der
Climatronic.
Bei gedrückter Taste (LED leuchtet auf) ist der Klimabereich der Clima-
tronic in individuelle Bereiche unterteilt, z.B.: Temperaturvorwahl für die
Fahrerseite 22 °C und Temperaturvorwahl für die Beifahrerseite 23°C.
Bei gelöster Taste (LED leuchtet nicht) ist der Klimabereich der Clima-
tronic gleichgeschaltet, z. B.: Temperaturvorwahl für die Fahrerseite 22 °C
und Temperaturvorwahl für die Beifahrerseite 22 °C.
Wenn die Temperaturvorwahl für die Beifahrerseite bei gelöster Taste
geändert wird, wird diese Funktion automatisch aktiviert.
Umluftbetrieb
Im Umluftbetrieb wird verhindert, dass verunreinigte Außen-
luft in das Fahrzeuginnere gelangt.– Drücken Sie die Taste ⇒Seite 177, Abb. 135 , um den
Umluftbetrieb ein- oder auszuschalten. Bei eingeschaltetem
Umluftbetrieb erscheint am Display das Symbol
.
Im Umluftbetrieb wird verhindert, dass starke Umweltgerüche in das Fahrzeu-
ginnere gelangen können, die beispielsweise beim Durchfahren eines
Tunnels oder in einem Stau auftreten können.
Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleistung,
da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird.
Bei hohen Außentemperaturen erhöht der Umluftbetrieb die Kühlleistung, da
die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen abgekühlt
wird.
Wenn der Luftauslass zur Windschutzscheibe eingestellt ist und die Umluft-
taste betätigt wird, wird die Umluft aktiviert. Wenn der Umluftbetrieb einge-
stellt ist und der Luftauslass zur Windschutzscheibe gewählt wird, wird der
Umluftbetrieb ausgeschaltet. Aus Sicherheitsgründen sollte der Umluftbe-
trieb nicht eingeschaltet werden.
ACHTUNG!
Im Umluftbetrieb gelangt keine Außenluft in das Fahrzeuginnere. Zudem
können bei ausgeschalteter Kühlanlage die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen
längeren Zeitraum eingeschaltet – Unfallgefahr!
ACACAC
DUAL
DUALDUAL
DUAL
A2
AlteaXL_DE.book Seite 178 Donnerstag, 9. September 2010 11:46 11
Page 181 of 331

Klima179
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Allgemeine Hinweise Der Schadstofffilter
Der Schadstofffilter (Partikel- und Aktivkohlefilter) sorgt dafür, dass Verunrei-
nigungen der Außenluft (z.B. Staub oder Pollen) im Fahrzeuginneren
beträchtlich reduziert bzw. zurückgehalten werden.
Der Schadstofffilter muss entsprechend den im Service-Plan angegebenen
Abständen gewechselt werden, damit die Leistung der Klimaanlage nicht
beeinträchtigt wird.
Lässt die Wirkung des Filters durch den Betrieb des Fahrzeugs in stark schad-
stoffbelasteter Außenluft vorzeitig nach, muss der Schadstofffilter auch
zwischen den angegebenen Zeitabständen gewechselt werden.
Kühlanlage
Bei eingeschalteter Kühlanlage wird im Fahrzeuginneren nicht nur die Tempe-
ratur, sondern auch die Luftfeuchtigkeit abgesenkt. Dadurch wird bei hoher
Außenluftfeuchtigkeit das Wohlbefinden der Fahrzeuginsassen erhöht und
ein Beschlagen der Scheiben verhindert.
Wenn sich die Kühlanlage nicht einschalten lässt, kann dies folgende Ursa-
chen haben:•Der Motor läuft nicht.•Die Taste ist ausgeschaltet.•Die Außentemperatur liegt unter +3 °C.•Der Kompressor der Kühlanlage wurde aufgrund einer zu hohen Tempe-
ratur des Motorkühlmittels vorübergehend abgeschaltet.•Die Sicherung der Klimaanlage ist defekt.•Es liegt ein anderer Fehler am Fahrzeug vor. Lassen Sie die Klimaanlage
bei einem Fachbetrieb überprüfen.
Vo rsi ch t!
•Wenn Sie den Verdacht haben, dass die Klimaanlage defekt ist, sollten
Sie die Klimaanlage zur Vermeidung von Folgeschäden mit der Taste
ausschalten und von einem Fachbetrieb überprüfen lassen.•Reparaturarbeiten an der Klimaanl age erfordern besondere Fachkennt-
nisse und Spezialwerkzeuge. Bei Störungen empfehlen wir deshalb, einen
Fachbetrieb aufzusuchen.Hinweis
•Bei hoher Außentemperatur und Luftfeuchtigkeit ist es möglich, dass
Kondenswasser aus dem Verdampfer des Kühlsystems nach unten tropft.
Dies ist normal und ist kein Anzeichen für ein Leck.•Um die Heiz- bzw. Kühlleistung nicht zu beeinträchtigen und das
Beschlagen der Scheiben zu verhindern, muss der Lufteinlass vor der Wind-
schutzscheibe frei von Eis, Schnee oder Blättern sein.•Die aus den Düsen austretende und durch den ganzen Innenraum strö-
mende Luft wird über die zu diesem Zweck vorhandenen Schlitze angesaugt.
Achten Sie deshalb darauf, dass diese Schlitze nicht durch Kleidungsstücke
usw. verdeckt werden.•Die Klimaanlage arbeitet am wirkungsvollsten, wenn die Fenster und das
Schiebe-/Ausstelldach* geschlossen sind. Ist jedoch der Innenraum durch
Sonneneinstrahlung stark aufgeheizt, kann das kurzzeitige Öffnen der
Fenster den Abkühlvorgang beschleunigen.•Wenn der Umluftbetrieb eingeschaltet ist, sollte nicht geraucht werden,
da sich der angesaugte Rauch auf dem Verdampfer der Klimaanlage absetzt
und zu dauerhaften Geruchsbelästigungen führt.•Es wird empfohlen, die Klimaanlage mindestens einmal im Monat einzu-
schalten, damit die Dichtungen und Verbindungsstellen der Anlage
geschmiert werden und somit dem Auftreten von Undichtigkeiten vorgebeugt
wird. Sollten Sie eine Minderung der Kälteleistung feststellen, wenden Sie
sich an einen Fachbetrieb, um die Anlage überprüfen zu lassen.
AC
AC
AlteaXL_DE.book Seite 179 Donnerstag, 9. September 2010 11:46 11
Page 182 of 331
Fahren

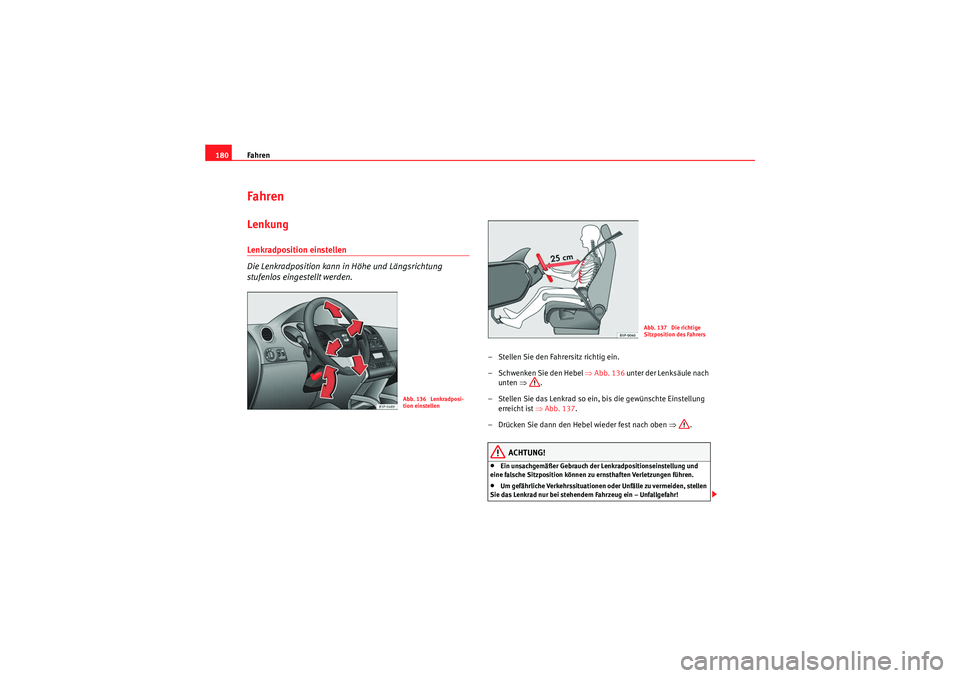

180FahrenLenkungLenkradposition einstellen
Die Lenkradposition kann in Höhe und Längsrichtung
stufenlos eingestellt werden.
– Stellen Sie den Fahrersitz richtig ein.
– Schwenken Sie den Hebel ⇒ Abb. 136 unter der Lenksäule nach
unten ⇒.
– Stellen Sie das Lenkrad so ein, bis die gewünschte Einstellung erreicht ist ⇒Abb. 137 .
– Drücken Sie dann den Hebel wieder fest nach oben ⇒.
ACHTUNG!
•Ein unsachgemäßer Gebrauch der Lenkradpositionseinstellung und
eine falsche Sitzposition können zu ernsthaften Verletzungen führen.•Um gefährliche Verkehrssituationen oder Unfälle zu vermeiden, stellen
Sie das Lenkrad nur bei stehendem Fahrzeug ein – Unfallgefahr!
Abb. 136 Lenkradposi-
tion einstellen
Abb. 137 Die richtige
Sitzposition des Fahrers
AlteaXL_DE.book Seite 180 Donnerstag, 9. September 2010 11:46 11
Page 183 of 331

Fahren181
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
•Stellen Sie den Fahrersitz oder das Lenkrad so ein, dass der Abstand
zwischen Lenkrad und Brustbein mindestens 25 cm beträgt ⇒Seite 180,
Abb. 137 . Wenn Sie den Mindestabstand nicht einhalten, kann Sie das
Airbag-System nicht schützen – Lebensgefahr!•Wenn Sie wegen körperlicher Gegebenheiten einen Mindestabstand
von 25 cm nicht einhalten können, setzen Sie sich mit einem Fachbetrieb in
Verbindung. Dort berät man Sie über möglicherweise erforderliche Ände-
rungen.•Wenn Sie das Lenkrad mehr in Richtung Ihres Gesichtes einstellen,
schränken Sie damit die Schutzwirkung des Fahrerairbags im Falle eines
Unfalles ein. Stellen Sie sicher, dass das Lenkrad in Richtung des Brust-
korbes zeigt.•Halten Sie während der Fahrt das Lenkrad immer so, dass Sie es mit
beiden Händen seitlich am äußeren Rand festhalten (9-Uhr- und 3-Uhr-
Position). Halten Sie niemals das Lenkrad in der 12-Uhr-Position oder in
einer anderen Art und Weise fest (z.B. in der Lenkradmitte oder am inneren
Rand des Lenkrades). In solchen Fällen können Sie sich bei Auslösung des
Fahrerairbags schwere Verletzungen an Armen, Händen und am Kopf
zuziehen.
SicherheitElektronisches Stabilisierungsprogramm (ESP)*
Mithilfe des ESP wird die Fahrsicherheit in fahrdynamischen
Grenzsituationen erhöht.Das Elektronische Stabilisierungsprogramm (ESP) beinhaltet die Elektroni-
sche Differenzialsperre (EDS) und die Antriebsschlupfregelung (ASR). Das
ESP arbeitet mit dem ABS zusammen. Bei Ausfall des ESP oder des ABS
leuchten beide Kontrollleuchten auf.
Mit dem Anlassen des Motors wird das ESP automatisch eingeschaltet.
Das ESP ist immer aktiviert. Eine Abschaltung ist nicht möglich. Mit dem ESP-
Schalter kann nur die ASR deaktiviert werden.
Die ASR kann ausgeschaltet werden, wenn ein Schlupf der Reifen erwünscht
ist.
Zum Beispiel:
ACHTUNG! Fortsetzung
Abb. 138 Ansicht der
Mittelkonsole: ESP-Taste
AlteaXL_DE.book Seite 181 Donnerstag, 9. September 2010 11:46 11
Page 184 of 331

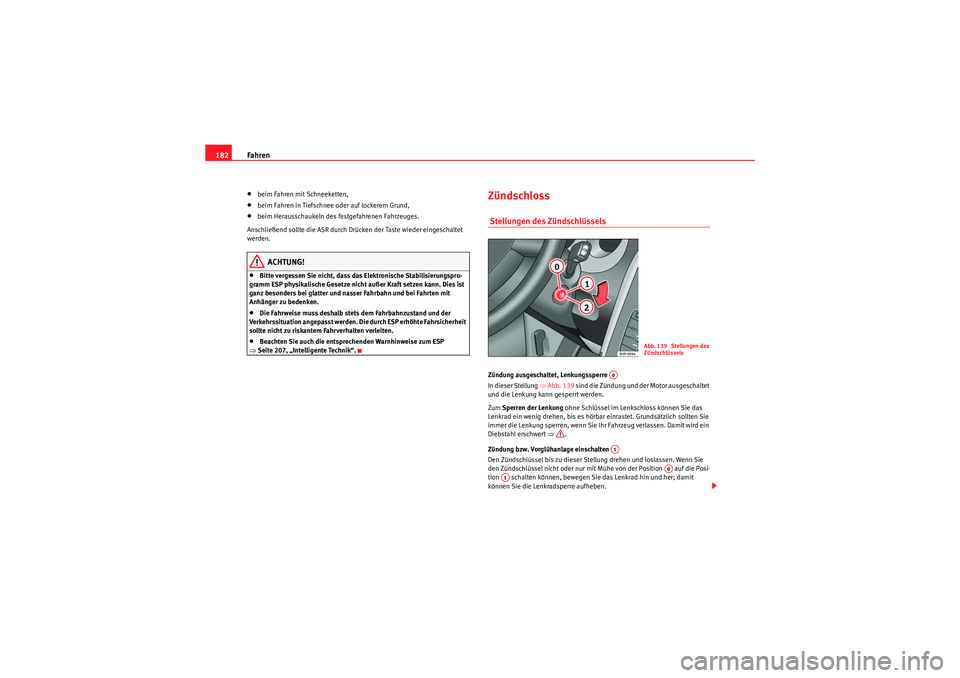

Fahren
182•beim Fahren mit Schneeketten,•beim Fahren in Tiefschnee oder auf lockerem Grund,•beim Herausschaukeln des festgefahrenen Fahrzeuges.
Anschließend sollte die ASR durch Drücken der Taste wieder eingeschaltet
werden.ACHTUNG!
•Bitte vergessen Sie nicht, dass das Elektronische Stabilisierungspro-
gramm ESP physikalische Gesetze nicht außer Kraft setzen kann. Dies ist
ganz besonders bei glatter und nasser Fahrbahn und bei Fahrten mit
Anhänger zu bedenken.•Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der
Verkehrssituation angepasst werden. Die durch ESP erhöhte Fahrsicherheit
sollte nicht zu riskantem Fahrverhalten verleiten.•Beachten Sie auch die entsprechenden Warnhinweise zum ESP
⇒ Seite 207, „Intelligente Technik“.
Zündschloss Stellungen des ZündschlüsselsZündung ausgeschaltet, Lenkungssperre
In dieser Stellung ⇒Abb. 139 sind die Zündung und der Motor ausgeschaltet
und die Lenkung kann gesperrt werden.
Zum Sperren der Lenkung ohne Schlüssel im Lenkschloss können Sie das
Lenkrad ein wenig drehen, bis es hörbar einrastet. Grundsätzlich sollten Sie
immer die Lenkung sperren, wenn Sie Ih r Fahrzeug verlassen. Damit wird ein
Diebstahl erschwert ⇒.
Zündung bzw. Vorglühanlage einschalten
Den Zündschlüssel bis zu dieser Stellung drehen und loslassen. Wenn Sie
den Zündschlüssel nicht oder nur mit Mühe von der Position auf die Posi-
tion schalten können, bewegen Sie das Lenkrad hin und her; damit
können Sie die Lenkradsperre aufheben.
Abb. 139 Stellungen des
Zündschlüssels
A0A1
A0
A1
AlteaXL_DE.book Seite 182 Donnerstag, 9. September 2010 11:46 11
