Page 257 of 331

Prüfen und Nachfüllen255
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

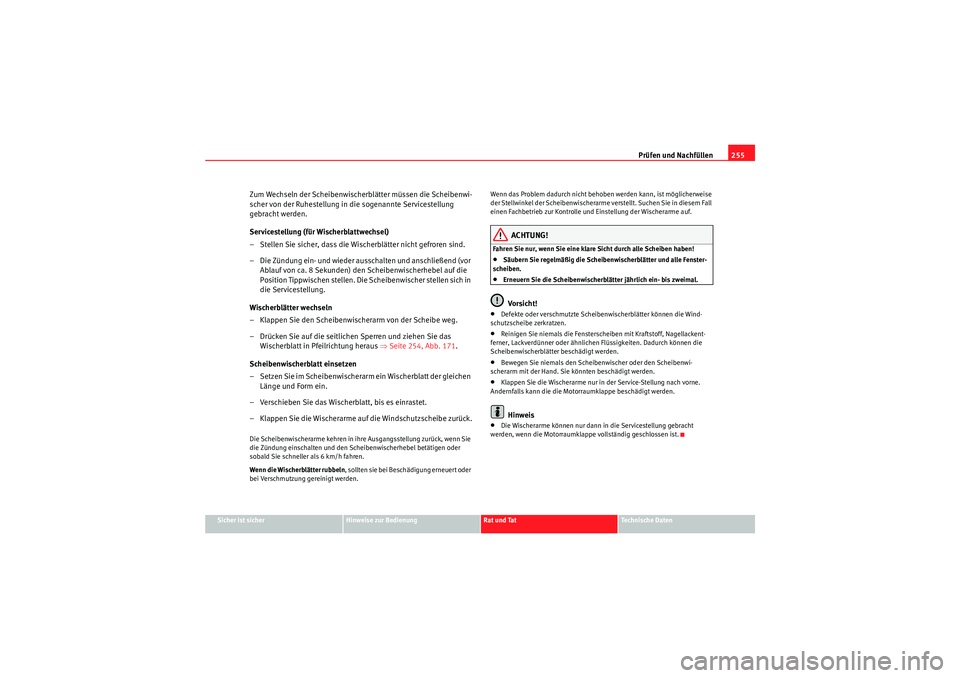

Zum Wechseln der Scheibenwischerblätter müssen die Scheibenwi-
scher von der Ruhestellung in die sogenannte Servicestellung
gebracht werden.
Servicestellung (für Wischerblattwechsel)
– Stellen Sie sicher, dass die Wischerblätter nicht gefroren sind.
– Die Zündung ein- und wieder ausschalten und anschließend (vor Ablauf von ca. 8 Sekunden) den Scheibenwischerhebel auf die
Position Tippwischen stellen. Die Scheibenwischer stellen sich in
die Servicestellung.
Wischerblätter wechseln
– Klappen Sie den Scheibenwischerarm von der Scheibe weg.
– Drücken Sie auf die seitlichen Sperren und ziehen Sie das Wischerblatt in Pfeilrichtung heraus ⇒Seite 254, Abb. 171 .
Scheibenwischerblatt einsetzen
– Setzen Sie im Scheibenwischerarm ein Wischerblatt der gleichen Länge und Form ein.
– Verschieben Sie das Wischerblatt, bis es einrastet.
– Klappen Sie die Wischerarme auf die Windschutzscheibe zurück.Die Scheibenwischerarme kehren in ihre Ausgangsstellung zurück, wenn Sie
die Zündung einschalten und den Scheibenwischerhebel betätigen oder
sobald Sie schneller als 6 km/h fahren.
Wenn die Wischerblätter rubbeln , sollten sie bei Beschädigung erneuert oder
bei Verschmutzung gereinigt werden. Wenn das Problem dadurch nicht behoben werden kann, ist möglicherweise
der Stellwinkel der Scheibenwischerarme
verstellt. Suchen Sie in diesem Fall
einen Fachbetrieb zur Kontrolle und Einstellung der Wischerarme auf.
ACHTUNG!
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!•Säubern Sie regelmäßig die Scheibenwischerblätter und alle Fenster-
scheiben.•Erneuern Sie die Scheibenwischerblä tter jährlich ein- bis zweimal.Vo rsi ch t!
•Defekte oder verschmutzte Scheibenwischerblätter können die Wind-
schutzscheibe zerkratzen.•Reinigen Sie niemals die Fensterscheiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnlichen Flüssigkeiten. Dadurch können die
Scheibenwischerblätter beschädigt werden.•Bewegen Sie niemals den Scheibenwischer oder den Scheibenwi-
scherarm mit der Hand. Sie könnten beschädigt werden.•Klappen Sie die Wischerarme nur in der Service-Stellung nach vorne.
Andernfalls kann die die Motorraumklappe beschädigt werden.Hinweis
•Die Wischerarme können nur dann in die Servicestellung gebracht
werden, wenn die Motorraumklappe vollständig geschlossen ist.
AlteaXL_DE.book Seite 255 Donnerstag, 9. September 2010 11:46 11
Page 258 of 331

Prüfen und Nachfüllen
256 Scheibenwischerblatt hinten auswechseln
Ein einwandfreies Scheibenwischerblatt sorgt für klare Sicht.
Beschädigte Scheibenwischerblätter sollten umgehend
gewechselt werden.Wischerblatt abnehmen
– Den Heckwischerarm anheben.
– Das Wischerblatt in Richtung Pfeil herausziehen.
Wischerblatt befestigen
– Das Wischerblatt in den Heckwischerarm einsetzen, bis ein
Klicken zu hören ist.Prüfen Sie regelmäßig den Zustand des Scheibenwischerblattes und wech-
seln Sie es, wenn nötig. Wenn das Wischerblatt kratzt
, sollte es bei Beschädigung ersetzt oder bei
Verschmutzung gereinigt werden.
Wenn das Problem dadurch nicht behoben werden kann, wenden Sie sich
bitte an einen Fachbetrieb.
ACHTUNG!
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!•Säubern Sie regelmäßig die Heckwischerblätter und alle Fenster-
scheiben.•Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.Vo rsi ch t!
•Defekte oder verschmutzte Scheibenwischerblätter können die Heck-
scheibe zerkratzen.•Reinigen Sie niemals die Fenstersch eiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnlichen Flüssigkeiten, da dies die Wischer-
blätter beschädigt.•Verstellen Sie den Heckscheibenwischer niemals von Hand. Er könnte
beschädigt werden.
Abb. 172 Scheibenwi-
scherblatt hinten
auswechseln
A2
AlteaXL_DE.book Seite 256 Donnerstag, 9. September 2010 11:46 11
Page 259 of 331

Prüfen und Nachfüllen257
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

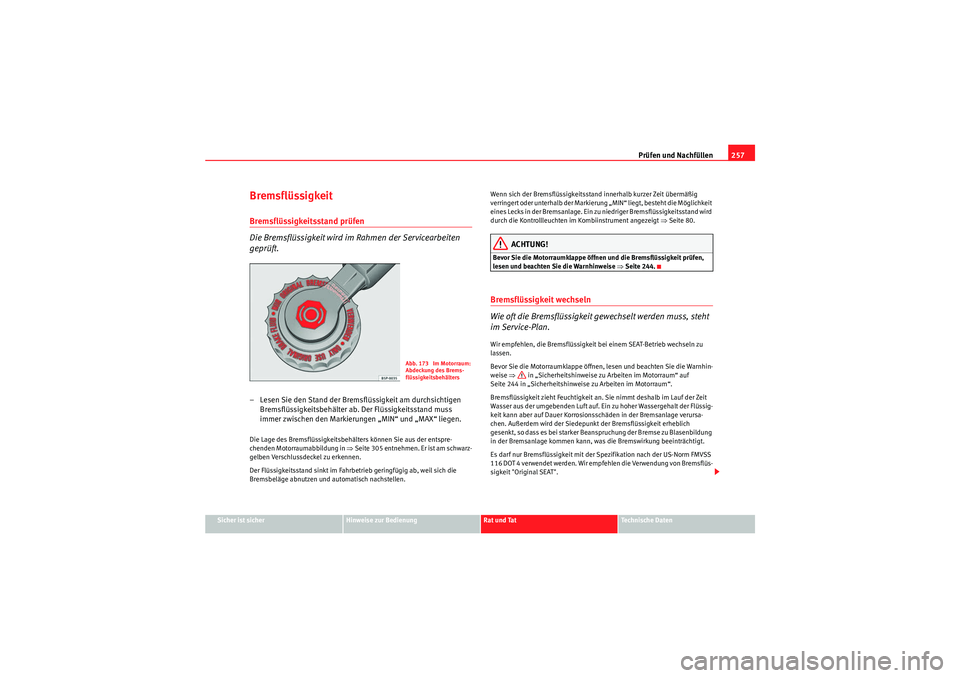

BremsflüssigkeitBremsflüssigkeitsstand prüfen
Die Bremsflüssigkeit wird im Rahmen der Servicearbeiten
geprüft.– Lesen Sie den Stand der Bremsf lüssigkeit am durchsichtigen
Bremsflüssigkeitsbehälter ab. Der Flüssigkeitsstand muss
immer zwischen den Markierung en „MIN“ und „MAX“ liegen.Die Lage des Bremsflüssigkeitsbehälters können Sie aus der entspre-
chenden Motorraumabbildung in ⇒Seite 305 entnehmen. Er ist am schwarz-
gelben Verschlussdeckel zu erkennen.
Der Flüssigkeitsstand sinkt im Fahrbetrieb geringfügig ab, weil sich die
Bremsbeläge abnutzen und automatisch nachstellen. Wenn sich der Bremsflüssigkeitsstand innerhalb kurzer Zeit übermäßig
verringert oder unterhalb der Markierung „MIN“ liegt, besteht die Möglichkeit
eines Lecks in der Bremsanlage. Ein zu niedriger Bremsflüssigkeitsstand wird
durch die Kontrollleuchten im Kombiinstrument angezeigt
⇒Seite 80.
ACHTUNG!
Bevor Sie die Motorraumklappe öffnen und die Bremsflüssigkeit prüfen,
lesen und beachten Sie die Warnhinweise ⇒Seite 244.Bremsflüssigkeit wechseln
Wie oft die Bremsflüssigkeit gewechselt werden muss, steht
im Service-Plan.Wir empfehlen, die Bremsflüssigkeit bei einem SEAT-Betrieb wechseln zu
lassen.
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die Warnhin-
weise ⇒ in „Sicherheitshinweise zu Arbeiten im Motorraum“ auf
Seite 244 in „Sicherheitshinweise zu Arbeiten im Motorraum“.
Bremsflüssigkeit zieht Feuchtigkeit an. Sie nimmt deshalb im Lauf der Zeit
Wasser aus der umgebenden Luft auf. Ein zu hoher Wassergehalt der Flüssig-
keit kann aber auf Dauer Korrosionsschäden in der Bremsanlage verursa-
chen. Außerdem wird der Siedepunkt der Bremsflüssigkeit erheblich
gesenkt, so dass es bei starker Beanspruchung der Bremse zu Blasenbildung
in der Bremsanlage kommen kann, was die Bremswirkung beeinträchtigt.
Es darf nur Bremsflüssigkeit mit der Spezifikation nach der US-Norm FMVSS
116 DOT 4 verwendet werden. Wir empfehlen die Verwendung von Bremsflüs-
sigkeit "Original SEAT".
Abb. 173 Im Motorraum:
Abdeckung des Brems-
flüssigkeitsbehälters
AlteaXL_DE.book Seite 257 Donnerstag, 9. September 2010 11:46 11
Page 260 of 331

Prüfen und Nachfüllen
258
ACHTUNG!
Bremsflüssigkeit ist giftig. Alte Brem sflüssigkeit beeinträchtigt die Brems-
leistung.•Bevor Sie die Motorraumklappe öffnen und die Bremsflüssigkeit
prüfen, lesen und beachten Sie die Warnhinweise ⇒Seite 244.•Bewahren Sie die Bremsflüssigkeit nur im verschlossenen Original-
Behälter und sicher vor Kindern auf. Vergiftungsgefahr!•Wechseln Sie die Bremsflüssigkeit entsprechend der Angaben im
Service-Plan. Bei zu alter Bremsflüssigkeit kann es bei starker Beanspru-
chung der Bremse zu Blasenbildung in der Bremsanlage kommen. Dadurch
wird die Bremswirkung und somit die Fahrsicherheit beeinträchtigt. Es
besteht Unfallgefahr!Vo rsi ch t!
Bremsflüssigkeit greift den Fahrzeuglack an. Wischen Sie Bremsflüssigkeit
auf dem Fahrzeuglack sofort ab.
Umwelthinweis
Bremsbeläge und Bremsflüssigkeit müssen nach den gesetzlichen Bestim-
mungen aufgefangen und entsorgt werden. Die SEAT-Betriebe verfügen über
die notwendigen Vorrichtungen und ge schultes Personal zur ordnungsge-
mäßen Lagerung und Entsorgung dieser Abfallstoffe.
FahrzeugbatterieWarnhinweise zum Umgang mit der Fahrzeugbatterie
ACHTUNG!
Bei Arbeiten an der Fahrzeugbatterie und an der elektrischen Anlage
können Verletzungen, Verätzungen, Unfall- und Brandgefahren entstehen:•Tragen Sie einen Augenschutz. Lassen Sie keine säure- oder bleihal-
tigen Partikel in die Augen, auf die Haut oder an die Kleidung kommen.•Batteriesäure ist stark ätzend. Schutzhandschuhe und Augenschutz
tragen. Batterien nicht kippen, aus den Entgasungsöffnungen kann Säure
austreten. Säurespritzer im Auge sofort einige Minuten lang mit klarem
Wasser spülen. Danach unverzüglich einen Arzt aufsuchen. Säurespritzer
auf der Haut oder auf der Kleidung sofort mit Seifenlauge neutralisieren
und mit viel Wasser nachspülen. Bei getrunkener Säure sofort einen Arzt
aufsuchen.•Feuer, Funken, offenes Licht und Rauchen verboten. Funkenbildung bei
Arbeiten mit Kabeln und elektrischen Geräten und durch elektrostatische
Tragen Sie einen Augenschutz!
Batteriesäure ist stark ätzend. Schutzhandschuhe und
Augenschutz tragen!
Ž
Feuer, Funken, offenes Licht und Rauchen verboten!
Ÿ
Bei der Ladung von Batterien entsteht ein hochexplosives
Knallgasgemisch!
Kinder von Säure und Batterien fernhalten!
AlteaXL_DE.book Seite 258 Donnerstag, 9. September 2010 11:46 11
Page 261 of 331

Prüfen und Nachfüllen259
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Entladung vermeiden. Batteriepole niemals kurzschließen. Verletzungsge-
fahr durch energiereiche Funken.
•Bei der Ladung von Batterien entsteht ein hochexplosives Knallgasge-
misch. Laden Sie Batterien nur in gut belüfteten Räumen auf.•Kinder von Säure und Batterien fernhalten.•Vor allen Arbeiten an der elektrischen Anlage schalten Sie den Motor,
die Zündung sowie alle elektrischen Verbraucher aus. Das Minuskabel an
der Batterie muss abgeklemmt werden. Beim Glühlampenwechsel genügt
das Ausschalten der Lampe.•Bevor Sie die Batterie abklemmen, deaktivieren Sie durch Entriegeln
des Fahrzeugs die Diebstahlwarnanlage! Andernfalls wird Alarm ausgelöst.•Beim Trennen der Batterie vom Bord netz zuerst das Minuskabel und
dann das Pluskabel abklemmen.•Vor dem Wiederanklemmen der Batterie alle elektrischen Verbraucher
ausschalten. Zuerst das Pluskabel, dann das Minuskabel anklemmen. Die
Anschlusskabel dürfen auf keinen Fall vertauscht werden – Kabelbrandge-
fahr!•Laden Sie niemals eine gefrorene oder aufgetaute Batterie auf – Explo-
sions- und Verätzungsgefahr! Ersetzen Sie eine Batterie, wenn sie einmal
gefroren war. Eine entladene Batterie kann bereits bei Temperaturen um
0°C gefrieren.•Achten Sie darauf, dass die Entgasungsschläuche immer an den Batte-
rien befestigt sind.•Verwenden Sie keine defekte Batterie. Explosionsgefahr! Erneuern Sie
beschädigte Batterien umgehend.Vo rsi ch t!
•Klemmen Sie die Fahrzeugbatterie niemals bei eingeschalteter Zündung
oder bei laufendem Motor ab, da sonst die elektrische Anlage bzw. elektroni-
sche Bauteile beschädigt werden.
•Setzen Sie die Fahrzeugbatterie nicht für längere Zeit dem direkten Tages-
licht aus, um das Batteriegehäuse vor UV-Strahlen zu schützen.•Schützen Sie die Batterie bei längeren Standzeiten vor Frost, damit sie
nicht „einfriert“ und dadurch zerstört wird.Säurestand prüfen
Der Säurestand der Batterie sollte bei hohen Kilometerlauf-
leistungen, in Ländern mit warmem Klima und bei älteren
Batterien regelmäßig kontrolliert werden.– Öffnen Sie die Motorraumklappe und klappen Sie anschließend die Batterieabdeckung vorne hoch ⇒ in „Sicherheitshin-
weise zu Arbeiten im Motorraum“ auf Seite 244 ⇒ in „Warn-
hinweise zum Umgang mit der Fahrzeugbatterie“ auf Seite 258.
– Prüfen Sie die Farbanzeige im runden Sichtfenster an der Ober- seite der Batterie.
– Befinden sich Luftblasen im Sichtfenster, beseitigen Sie diese, indem Sie vorsichtig auf das Sichtfenster klopfen.Die Lage der Fahrzeugbatterie können Sie aus der entsprechenden Motor-
raumabbildung in ⇒Seite 305 entnehmen.
Die Anzeige im Sichtfenster („magisches Auge“) ändert ihre Farbe je nach
Ladezustand oder Säurestand der Batterie.
Zwei Farben werden unterschieden:•Schwarz: Batterieladung in Ordnung•Durchsichtig/gelb: Die Batterie muss ersetzt werden. Suchen Sie einen
Fachbetrieb auf.
ACHTUNG! Fortsetzung
AlteaXL_DE.book Seite 259 Donnerstag, 9. September 2010 11:46 11
Page 262 of 331

Prüfen und Nachfüllen

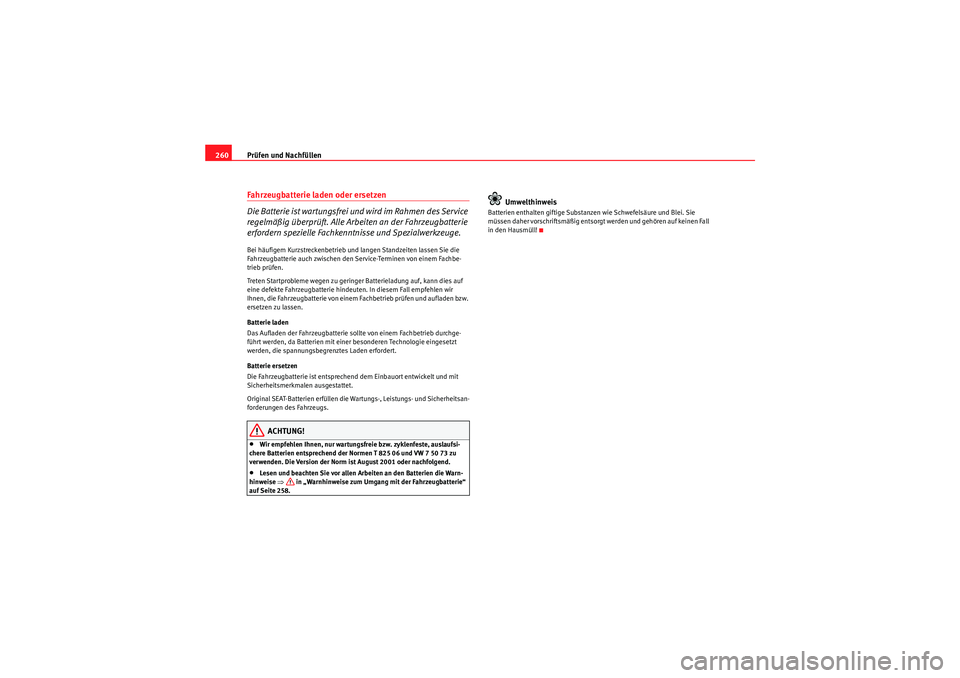

260Fahrzeugbatterie laden oder ersetzen
Die Batterie ist wartungsfrei und wird im Rahmen des Service
regelmäßig überprüft. Alle Arbeiten an der Fahrzeugbatterie
erfordern spezielle Fachkenntnisse und Spezialwerkzeuge.Bei häufigem Kurzstreckenbetrieb und langen Standzeiten lassen Sie die
Fahrzeugbatterie auch zwischen den Service-Terminen von einem Fachbe-
trieb prüfen.
Treten Startprobleme wegen zu geringer Batterieladung auf, kann dies auf
eine defekte Fahrzeugbatterie hindeuten. In diesem Fall empfehlen wir
Ihnen, die Fahrzeugbatterie von einem Fachbetrieb prüfen und aufladen bzw.
ersetzen zu lassen.
Batterie laden
Das Aufladen der Fahrzeugbatterie sollte von einem Fachbetrieb durchge-
führt werden, da Batterien mit einer besonderen Technologie eingesetzt
werden, die spannungsbegrenztes Laden erfordert.
Batterie ersetzen
Die Fahrzeugbatterie ist entsprechend dem Einbauort entwickelt und mit
Sicherheitsmerkmalen ausgestattet.
Original SEAT-Batterien erfüllen die Wartungs-, Leistungs- und Sicherheitsan-
forderungen des Fahrzeugs.
ACHTUNG!
•Wir empfehlen Ihnen, nur wartungsfreie bzw. zyklenfeste, auslaufsi-
chere Batterien entsprechend der Normen T 825 06 und VW 7 50 73 zu
verwenden. Die Version der Norm ist August 2001 oder nachfolgend.•Lesen und beachten Sie vor allen Arbeiten an den Batterien die Warn-
hinweise ⇒ in „Warnhinweise zum Umgang mit der Fahrzeugbatterie“
auf Seite 258.
Umwelthinweis
Batterien enthalten giftige Substanzen wie Schwefelsäure und Blei. Sie
müssen daher vorschriftsmäßig entsorgt we rd en und geh ör en a uf kei ne n Fa ll
in den Hausmüll!
AlteaXL_DE.book Seite 260 Donnerstag, 9. September 2010 11:46 11
Page 263 of 331

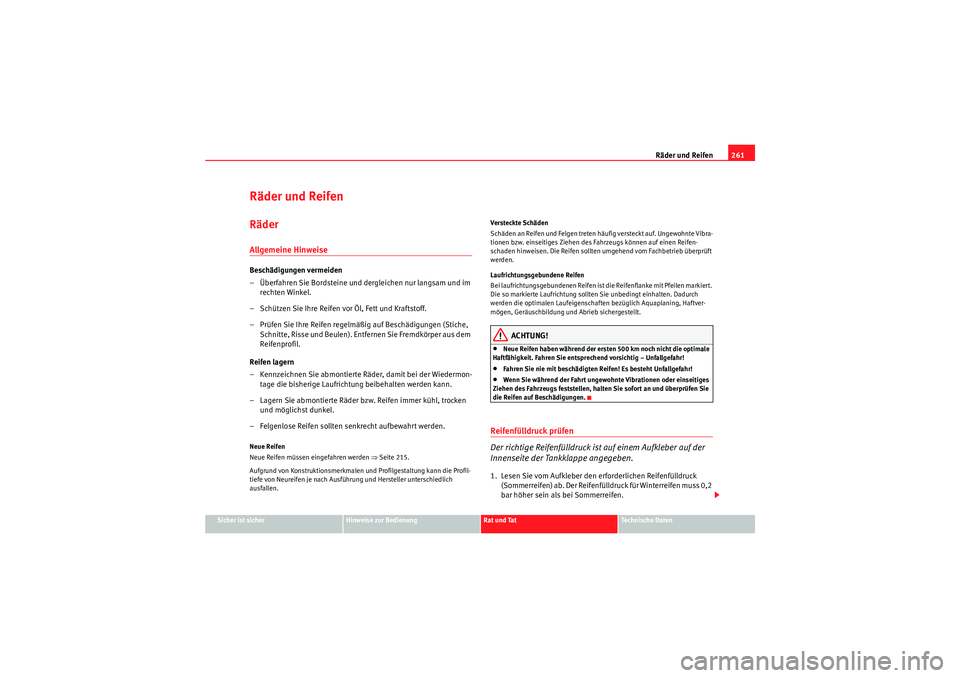

Räder und Reifen261
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Räder und ReifenRäderAllgemeine HinweiseBeschädigungen vermeiden
– Überfahren Sie Bordsteine und dergleichen nur langsam und im
rechten Winkel.
– Schützen Sie Ihre Reifen vor Öl, Fett und Kraftstoff.
– Prüfen Sie Ihre Reifen regelmäßig auf Beschädigungen (Stiche, Schnitte, Risse und Beulen). Entfernen Sie Fremdkörper aus dem
Reifenprofil.
Reifen lagern
– Kennzeichnen Sie abmontierte Räder, damit bei der Wiedermon- tage die bisherige Laufrichtung beibehalten werden kann.
– Lagern Sie abmontierte Räder bzw. Reifen immer kühl, trocken und möglichst dunkel.
– Felgenlose Reifen sollten senkrecht aufbewahrt werden.Neue Reifen
Neue Reifen müssen eingefahren werden ⇒Seite 215.
Aufgrund von Konstruktionsmerkmalen und Profilgestaltung kann die Profil-
tiefe von Neureifen je nach Ausführung und Hersteller unterschiedlich
ausfallen. Versteckte Schäden
Schäden an Reifen und Felgen treten häufig versteckt auf. Ungewohnte Vibra-
tionen bzw. einseitiges Ziehen des Fahrzeugs können auf einen Reifen-
schaden hinweisen. Die Reifen sollten umgehend vom Fachbetrieb überprüft
werden.
Laufrichtungsgebundene Reifen
Bei laufrichtungsgebundenen Reifen ist die Reifenflanke mit Pfeilen markiert.
Die so markierte Laufrichtung sollten Sie unbedingt einhalten. Dadurch
werden die optimalen Laufeigenschaften bezüglich Aquaplaning, Haftver-
mögen, Geräuschbildung und Abrieb sichergestellt.
ACHTUNG!
•Neue Reifen haben während der ersten
500 km noch nicht die optimale
Haftfähigkeit. Fahren Sie entsprechend vorsichtig – Unfallgefahr!•Fahren Sie nie mit beschädigten Reifen! Es besteht Unfallgefahr!•Wenn Sie während der Fahrt ungewohnte Vibrationen oder einseitiges
Ziehen des Fahrzeugs feststellen, halt en Sie sofort an und überprüfen Sie
die Reifen auf Beschädigungen.
Reifenfülldruck prüfen
Der richtige Reifenfülldruck ist auf einem Aufkleber auf der
Innenseite der Tankklappe angegeben.1. Lesen Sie vom Aufkleber den erforderlichen Reifenfülldruck (Sommerreifen) ab. Der Reifenfülldru ck für Winterreifen muss 0,2
bar höher sein als bei Sommerreifen.
AlteaXL_DE.book Seite 261 Donnerstag, 9. September 2010 11:46 11
Page 264 of 331

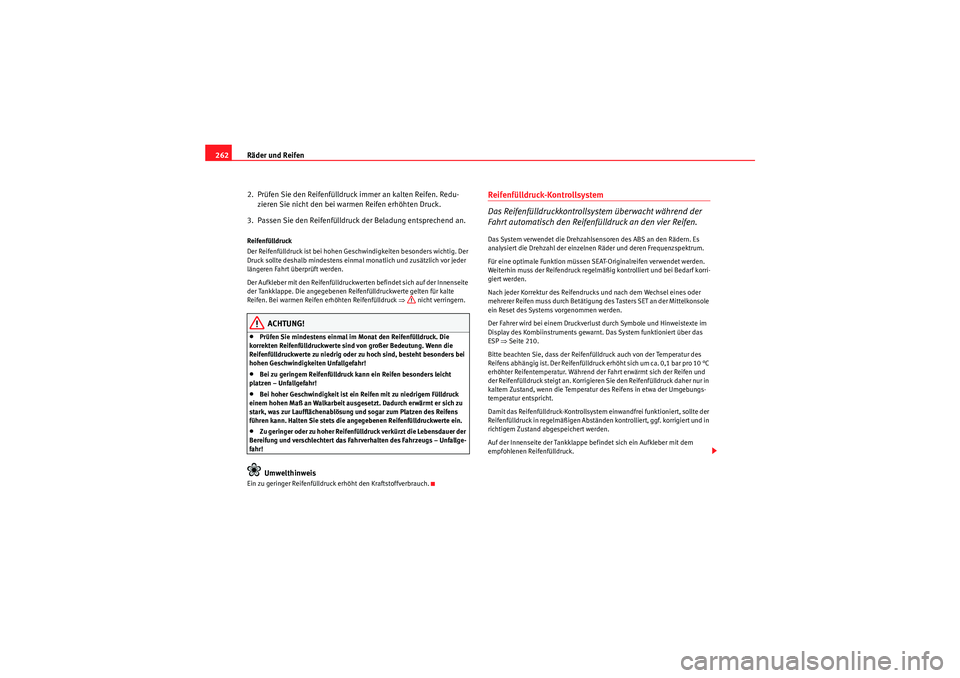

Räder und Reifen
262
2. Prüfen Sie den Reifenfülldruck immer an kalten Reifen. Redu-zieren Sie nicht den bei warmen Reifen erhöhten Druck.
3. Passen Sie den Reifenfülldruck der Beladung entsprechend an.Reifenfülldruck
Der Reifenfülldruck ist bei hohen Geschwindigkeiten besonders wichtig. Der
Druck sollte deshalb mindestens einmal monatlich und zusätzlich vor jeder
längeren Fahrt überprüft werden.
Der Aufkleber mit den Reifenfülldruckwer ten befindet sich auf der Innenseite
der Tankklappe. Die angegebenen Reifenfülldruckwerte gelten für kalte
Reifen. Bei warmen Reifen erhöhten Reifenfülldruck ⇒ nicht verringern.
ACHTUNG!
•Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die
korrekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die
Reifenfülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei
hohen Geschwindigkeiten Unfallgefahr!•Bei zu geringem Reifenfülldruck kann ein Reifen besonders leicht
platzen – Unfallgefahr!•Bei hoher Geschwindigkeit ist ein Reifen mit zu niedrigem Fülldruck
einem hohen Maß an Walkarbeit ausgesetzt. Dadurch erwärmt er sich zu
stark, was zur Laufflächenablösung und sogar zum Platzen des Reifens
führen kann. Halten Sie stets die angegebenen Reifenfülldruckwerte ein.•Zu geringer oder zu hoher Reifenfülldruck verkürzt die Lebensdauer der
Bereifung und verschlechtert das Fahrverhalten des Fahrzeugs – Unfallge-
fahr!Umwelthinweis
Ein zu geringer Reifenfülldruck erhöht den Kraftstoffverbrauch.
Reifenfülldruck-Kontrollsystem
Das Reifenfülldruckkontrollsystem überwacht während der
Fahrt automatisch den Reifenfülldruck an den vier Reifen.Das System verwendet die Drehzahlsensoren des ABS an den Rädern. Es
analysiert die Drehzahl der einzelnen Räder und deren Frequenzspektrum.
Für eine optimale Funktion müssen SEAT-Originalreifen verwendet werden.
Weiterhin muss der Reifendruck regelmäßig kontrolliert und bei Bedarf korri-
giert werden.
Nach jeder Korrektur des Reifendrucks und nach dem Wechsel eines oder
mehrerer Reifen muss durch Betätigung des Tasters SET an der Mittelkonsole
ein Reset des Systems vorgenommen werden.
Der Fahrer wird bei einem Druckverlust durch Symbole und Hinweistexte im
Display des Kombiinstruments gewarnt. Das System funktioniert über das
ESP ⇒Seite 210.
Bitte beachten Sie, dass der Reifenfülldruck auch von der Temperatur des
Reifens abhängig ist. Der Reifenfülldruck erhöht sich um ca. 0,1 bar pro 10 °C
erhöhter Reifentemperatur. Während der Fahrt erwärmt sich der Reifen und
der Reifenfülldruck steigt an. Korrigieren Sie den Reifenfülldruck daher nur in
kaltem Zustand, wenn die Temperatur des Reifens in etwa der Umgebungs-
temperatur entspricht.
Damit das Reifenfülldruck-Kontrollsystem einwandfrei funktioniert, sollte der
Reifenfülldruck in regelmäßigen Abständen kontrolliert, ggf. korrigiert und in
richtigem Zustand abgespeichert werden.
Auf der Innenseite der Tankklappe befindet sich ein Aufkleber mit dem
empfohlenen Reifenfülldruck.
AlteaXL_DE.book Seite 262 Donnerstag, 9. September 2010 11:46 11
