2011 Peugeot Partner Tepee Инструкция по эксплуатации (in Russian)

159

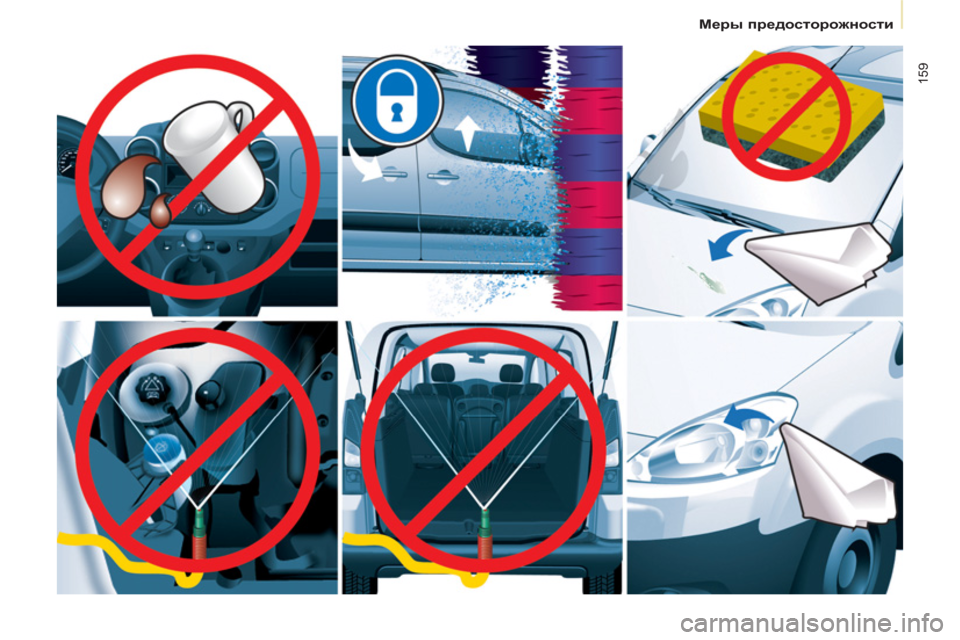

Меры предосторожности

160


Габаритные размеры

16
1
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
8

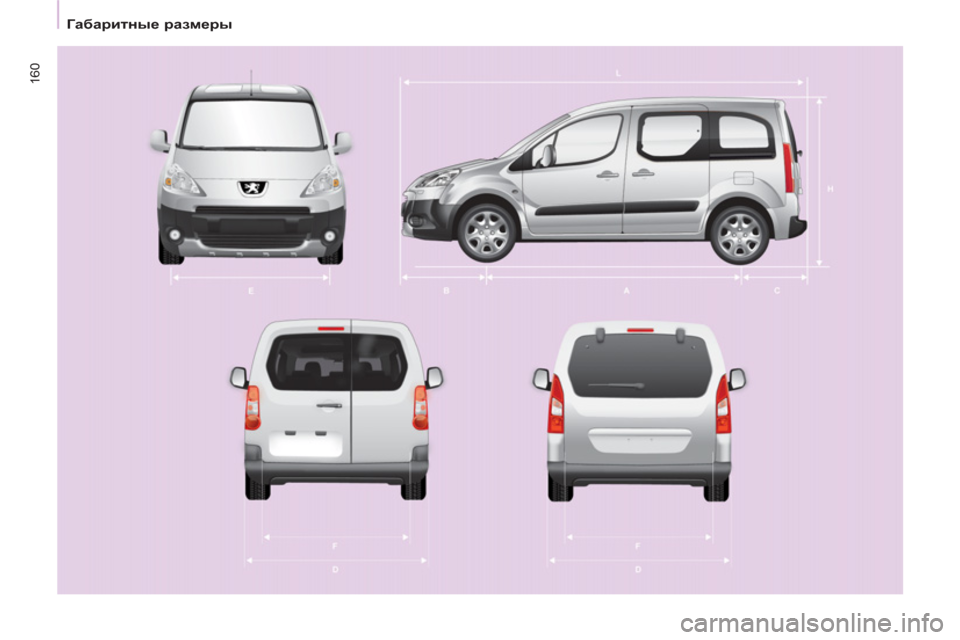

Габаритные размеры

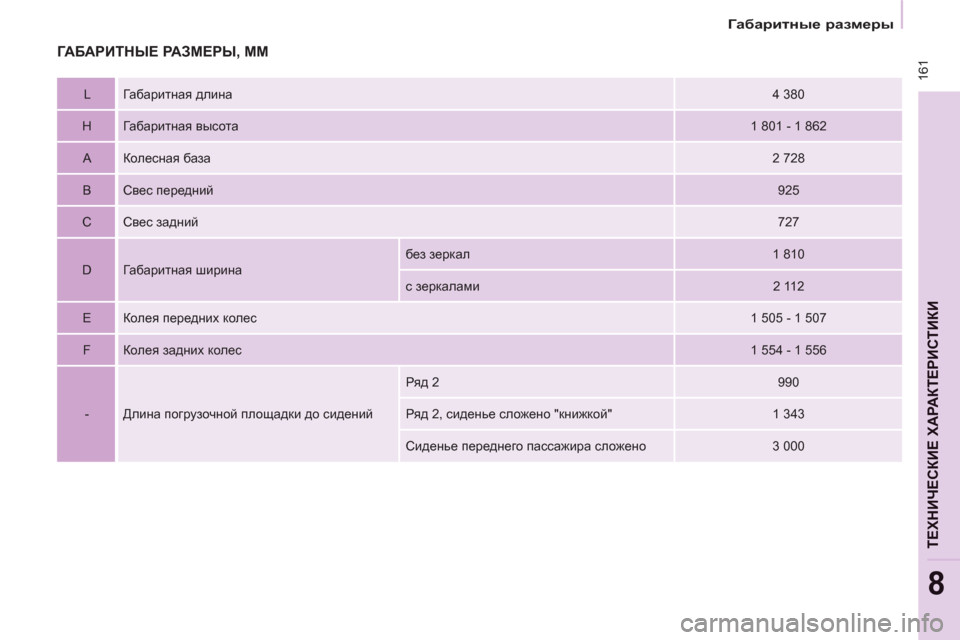

ГАБАРИТНЫЕ РАЗМЕРЫ, ММ


L Габаритная длина

4 380

H Габаритная высота

1 801 - 1 862

A Колесная база

2 728

B Свес передний

925

C Свес задний

727

D Габаритная ширина без зеркал
1 810
с зеркалами
2 112

E Колея передних колес

1 505 - 1 507

F Колея задних колес

1 554 - 1 556

- Длина погрузочной площадки до сидений
Ряд 2
990
Ряд 2, сиденье сложено "книжкой"
1 343
Сиденье переднего пассажира сложено
3 000

162


Габаритные размеры

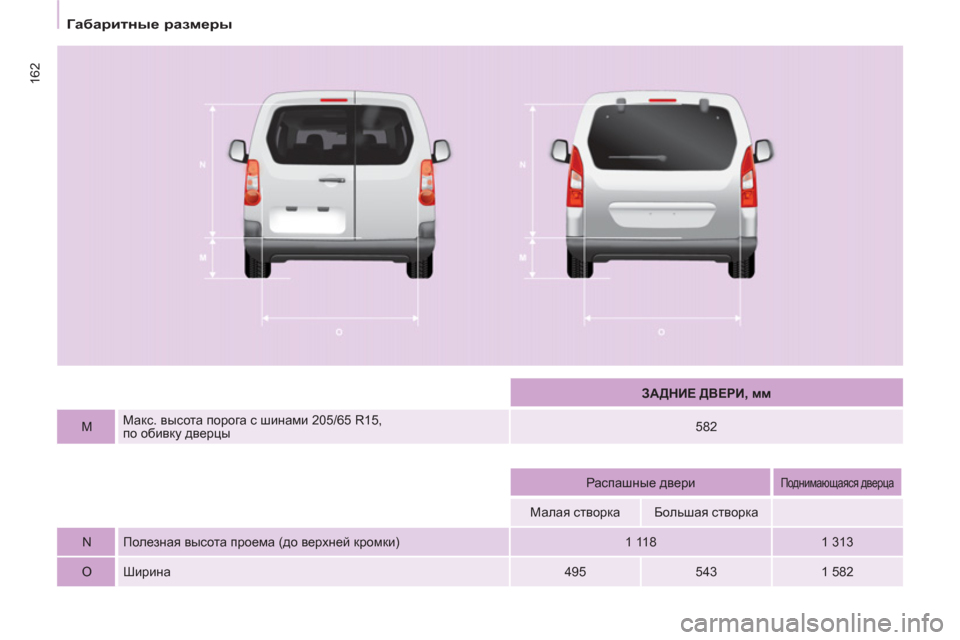

ЗАДНИЕ ДВЕРИ, мм



M
Макс. высота порога с шинами 205/65 R15,
по обивку дверцы

582






Распашные двери



Поднимающаяся дверца


Малая створка

Большая створка





N Полезная высота проема (до верхней кромки)
1 118
1 313

O Ширина
495
543
1 582

16
3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
8



Габаритные размеры








ДВЕРИ БОКОВЫЕ СДВИЖНЫЕ, мм



P Полезная высота

1 009

Q Полезная ширина

650

- Высота проема при открытой дверце
1 892

164

Массы


МАССЫ АВТОМОБИЛЕЙ И БУКСИРУЕМЫХ ПРИЦЕПОВ (КГ)


Общие сведения

Подробности см. в техническом паспорте
своего автомобиля.
Во всех странах необходимо
неукоснительно соблюдать
правила, установленные местным
законодательством. Информацию о
буксировке прицепа и разрешенной
максимальной массе автопоезда можно
получить в сервисной сети PEUGEOT.

Масса прицепа, оборудованного тормозной
системой, может быть увеличена в пределах
РММА при условии уменьшения на такую
же величину массы автомобиля-тягача в
пределах МДМГА. Следует помнить, что
буксировка прицепа облегченным тягачом
может ухудшить курсовую устойчивость
автомобиля на дороге.

В случае буксировки прицепа запрещается
превышать скорость 80 км/ч (соблюдайте
действующие в Вашей стране правила). При высоких температурах окружающего
воздуха некоторые эксплуатационные
и рабочие характеристики автомобиля
могут автоматически снижаться, чтобы
предохранить двигатель от перегрузки; при
температуре за бортом выше 37 °C следует
уменьшить массу буксируемого прицепа.
Снаряженная масса автомобиля включает
в себя
массу порожнего автомобиля, массу
водителя (75 кг) и массу топливного бака,
заправленного на 90 %. Указанные величины РММА и буксируемых
масс допустимы для условий вождения на
высоте над уровнем моря до 1 000 метров;
далее указанную массу буксируемого
прицепа следует уменьшать на 10 % при
подъеме на каждую последующую
1 000 метров.

165
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
8



Идентификационные данные



ИДЕНТИФИКАЦИОННЫЕ ТАБЛИЧКИ



A. Табличка завода-изготовителя.
С. Шины и артикул декоративного
покрытия кузова.
На табличке С
, расположенной на передней
двери, приводятся следующие данные:


- размеры колесных дисков и шин,

- марки шин, одобренные изготовителем
автомобиля,

- величины давления воздуха в шинах
(проверку давления воздуха следует
осуществлять на холодных шинах не
реже одного раза в месяц),

- артикул декоративного покрытия кузова.


В. Серийный номер.
Расположен на правой колесной арке.
