2011 Peugeot Partner Tepee Инструкция по эксплуатации (in Russian)

4
2c
2e7b
7a
2d
2d
7a
7b
2c
2e
4
7
1
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

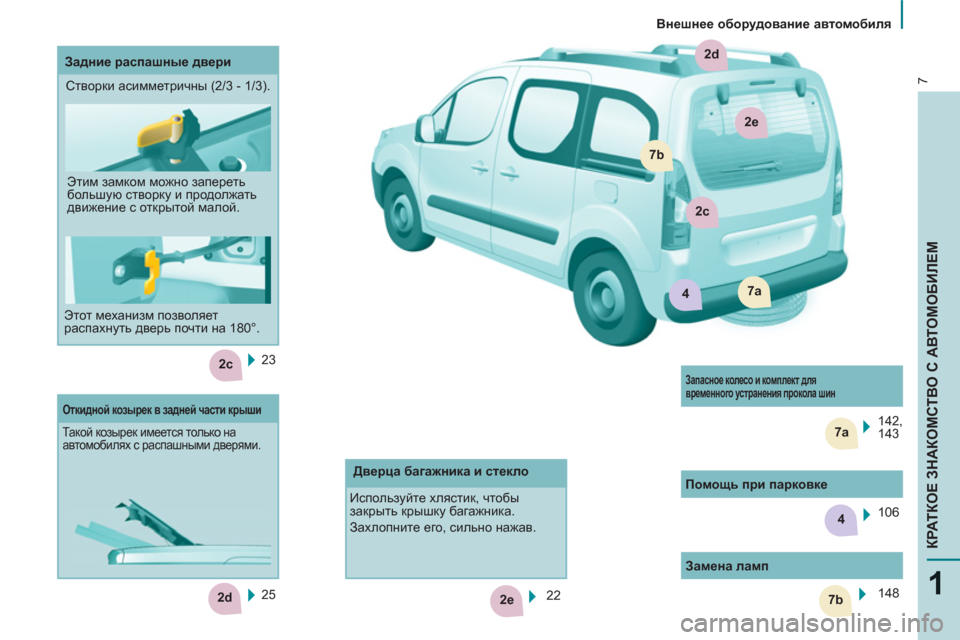

Внешнее оборудование автомобиля


23
25


Откидной козырек в задней части крыши

Так ой козырек имеется только на
автомобилях с распашными дверями.


Замена ламп
148
142,
143


Запасное колесо и комплект для
временного устранения прокола шин


Задние распашные двери

Дверца багажника и стекло
Используйте хлястик, чтобы
закрыть крышку багажника.
Захлопните его, сильно нажав.
22 Створки асимметричны (2/3 - 1/3).
Этим замком можно запереть
большую створку и продолжать
движение с открытой малой.
Этот механизм позволяет
распахнуть дверь почти на 180°.

Помощь при парковке
106

8


Оборудование и принадлежности салона

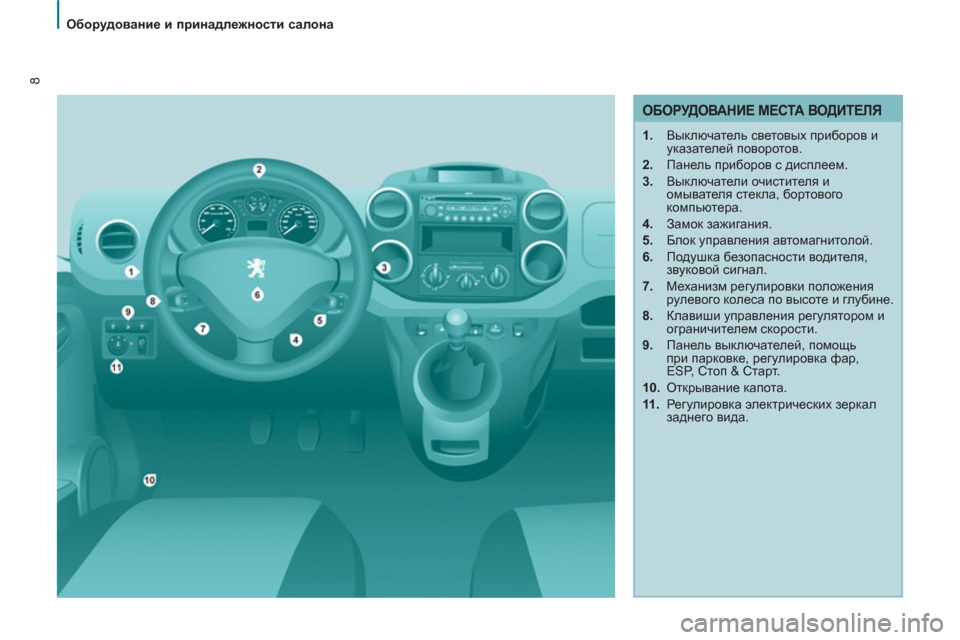

ОБОРУДОВАНИЕ МЕСТА ВОДИТЕЛЯ



1.
Выключатель световых приборов и
указателей поворотов.

2.
Панель приборов с дисплеем.

3.
Выключатели очистителя и
омывателя стекла, бортового
компьютера.

4.
Замок зажигания.

5.
Блок управления автомагнитолой.

6.
Подушка безопасности водителя,
звуковой сигнал.

7.
Механизм регулировки положения
рулевого колеса по высоте и глубине.

8.
Клавиши управления регулятором
и
ограничителем скорости.

9.
Панель выключателей, помощь
при парковке, регулировка фар,
ESP, Стоп & Старт.

10.
Открывание капота.

11 .
Регулировка электрических зеркал
заднего вида.

4
2
4
9
1
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ



Оборудование и принадлежности салона

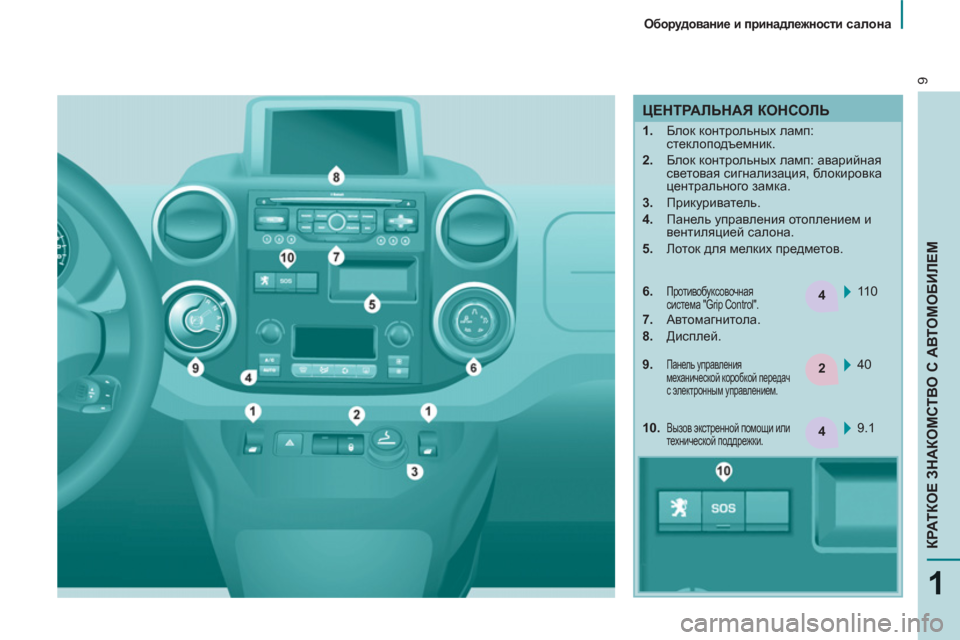

ЦЕНТРАЛЬНАЯ КОНСОЛЬ




1.
Блок контрольных ламп:
стеклоподъемник.

2.
Блок контрольных ламп: аварийная
световая сигнализация, блокировка
центрального замка.

3.
Прикуриватель.

4.
Панель управления отоплением и
вентиляцией салона.

5.
Лоток для мелких предметов.
110

6.

Противобуксовочная
система "Grip Control".


7.
Автомагнитола.

8.
Дисплей.
40
9.1



10.

Вызов экстренной помощи или
технической поддрежки.


9.
Панель управления
механической коробкой передач
с электронным управлением.

2
34
3
3
10


Оборудование и принадлежности салона



Рулевое колесо
Вещевые отделения


1.

Регулировка продольного
положения.

2.
Регулировка наклона.


3.
Регулировка подушки
сиденья по высоте.

4.
Регулировка
подголовника по
высоте и наклону.
Сиденье водителя
65 42 84
113
102



ПОДГОТОВКА К КОМФОРТНОМУ ВОЖДЕНИЮ

Комплект инструментов находится под
правым сиденьем. Отрегулируйте положение рулевого колеса
по высоте и глубине.

Зеркала заднего вида
Ручные настройки.
Электрические настройки.
Ремни безопасности
Регулировка ремня по высоте.
Пристегивание ремня.

3
3
7
3
11
1
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ



Оборудование и принадлежности салона


Фары погашены.
Габаритные огни.

Фары дальнего света (синяя контрольная лампа).
Фары ближнего света (зеленая контрольная лампа).
2 быстрый режим.
1 нормальный режим.
I прерывистый режим.
0 выключен.

3
2
9
3
9
9
12


Оборудование и принадлежности салона



Регулятор скорости
Скорость автомобиля должна быть выше
40 км/ч, при этом он должен двигаться не
менее чем на 4й передаче. При отпускании педали тормоза у вас
есть 2 секунды для начала движения без
использования стояночного тормоза.
53
47

КОМФОРТНОЕ ВОЖДЕНИЕ

Минимальная программируемая скорость
составляет 30 км/ч.
56


Вызов экстренной помощи или технической поддержки

Параграф 9


Система помощи при трогании на подъеме

Система WIP Sound

WIP Plug - USB устройство


Ограничитель скорости Данная услуга позволяет
отправить запрос об экстренной
помощи или технической
поддержки на платформу
PEUGEOT.

33
3
3
13
1
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ



Оборудование и принадлежности салона



Подлокотник

Центральная консоль
Крыша "Zénith", Ароматизатор салона

САЛОН АВТОМОБИЛЯ


Эту консоль можно закреплять между первым и вторым рядами сидений и использовать в качестве
дополнительного вещевого отделения, в котором имеется два держателя стаканов.
Если в салоне установлены съемная консоль и подлокотник, то,
для установки сиденья пассажира в положение "столик", уберите
либо консоль, либо подлокотник. 82
83 86, 88
66
Многофункциональный потолочный багажник является
продолжением полки, расположенной над ветровым стеклом.
Салонный ароматизатор подает в салон свежий воздух через
верхние вентиляционные отверстия.
Обустройство
передней части салона

3
3
33
3
14


Оборудование и принадлежности салона



Внутрисалонный потолочный багажник


Шторка багажного отделения, 5-местный вариант

Задние сиденья, 5-местный вариант

ОБУСТРОЙСТВО ЗАДНЕЙ ЧАСТИ САЛОНА

70
73 94 100
98
Максимальные нагрузки
На полку над ветровым стеклом: 5 кг.
Крыша "Zénith":


- по центру: 6 кг,

- в багажник: 10 кг,

- продольно или поперечно
расположенные дуги на крыше: 35 кг.
Поперечные дуги: 75 кг.
Внутрисалонный потолочный багажник:
10 кг на каждую штангу.




Шторка багажного отделения, 7-местный вариант

Задние сиденья, 7-местный вариант
