2011 Peugeot Partner Tepee Инструкция по эксплуатации (in Russian)

87
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3



Оборудование салона




Из салона


Снаружи




Задний бокс

Задний потолочный бокс доступен с задних
сидений и из багажного отсека.
Чтобы открыть его со стороны задних
сидений, нужно отодвинуть раздвижные
заслонки.


Вентиляционные сопла

Расход воздуха устанавливается
трехпозиционным регулятором.
В их воздуховодах устанавливаются
ароматизаторы. Для его открытия со стороны багажного
отсека нужно взяться пальцем за выемку и
потянуть за ручку.

Во избежание случайного выпадания
из бокса сложенных в нем предметов
его следует открывать, приняв меры
предосторожности.
Общий вес находящихся в нем вещей
не
должен превышать 10 кг.

88


Оборудование салона

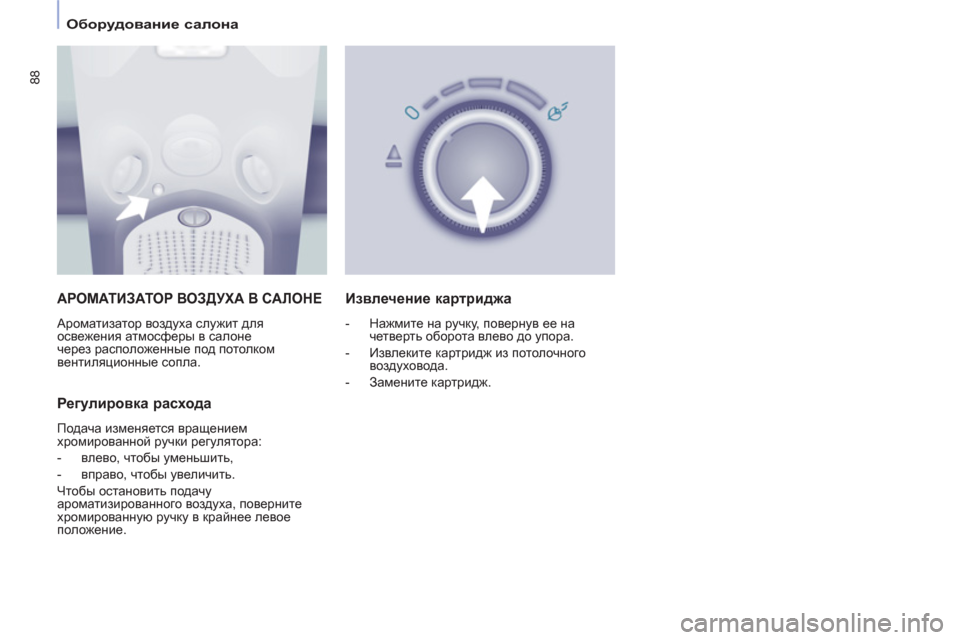

АРОМАТИЗАТОР ВОЗДУХА В САЛОНЕ

Ароматизатор воздуха служит для
освежения атмосферы в салоне
через расположенные под потолком
вентиляционные сопла.


Регулировка расхода

Подача изменяется вращением
хромированной ручки регулятора:


- влево, чтобы уменьшить,

- вправо, чтобы увеличить.
Чтобы остановить подачу
ароматизированного воздуха, поверните
хромированную ручку в крайнее левое
положение.


Извлечение картриджа



- Нажмите на ручку, повернув ее на
четверть оборота влево до упора.

- Извлеките картридж из потолочного
воздуховода.

- Замените картридж.

89
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3



Оборудование салона

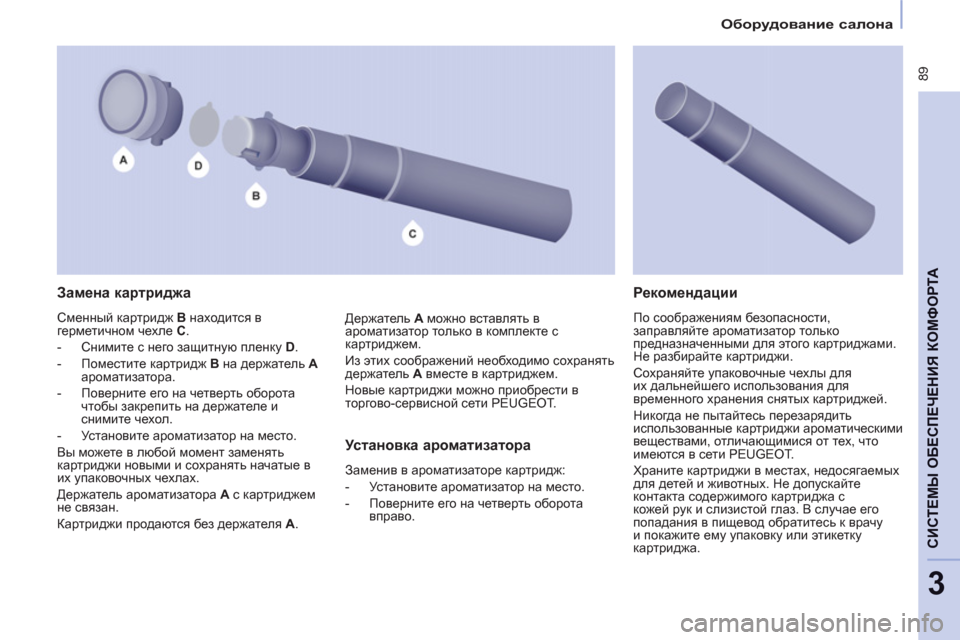

Замена картриджа

Сменный картридж B находится в
герметичном чехле C .


- Снимите с него защитную пленку D .

- Поместите картридж B на держатель A
ароматизатора.

- Поверните его на четверть оборота
чтобы закрепить на держателе и
снимите чехол.

- Установите ароматизатор на место.
Вы можете в любой момент заменять
картриджи
новыми и сохранять начатые в
их упаковочных чехлах.
Держатель ароматизатора A с картриджем
не связан.
Картриджи продаются без держателя A .


Установка ароматизатора

Заменив в ароматизаторе картридж:


- Установите ароматизатор на место.

- Поверните его на четверть оборота
вправо.



Рекомендации

По соображениям безопасности,
заправляйте ароматизатор только
предназначенными для этого картриджами.
Не разбирайте картриджи.
Сохраняйте упаковочные чехлы для
их дальнейшего использования для
временного хранения снятых картриджей.
Никогда не пытайтесь перезарядить
использованные картриджи ароматическими
веществами, отличающимися от тех, что
имеются в сети PEUGEOT.
Храните картриджи в местах, недосягаемых
для детей и животных.
Не допускайте
контакта содержимого картриджа с
кожей рук и слизистой глаз. В случае его
попадания в пищевод обратитесь к врачу
и покажите ему упаковку или этикетку
картриджа. Держатель A можно вставлять в
ароматизатор только в комплекте с
картриджем.
Из этих соображений необходимо сохранять
держатель A вместе в картриджем.
Новые
картриджи можно приобрести в
торгово-сервисной сети PEUGEOT.

90


Оборудование салона

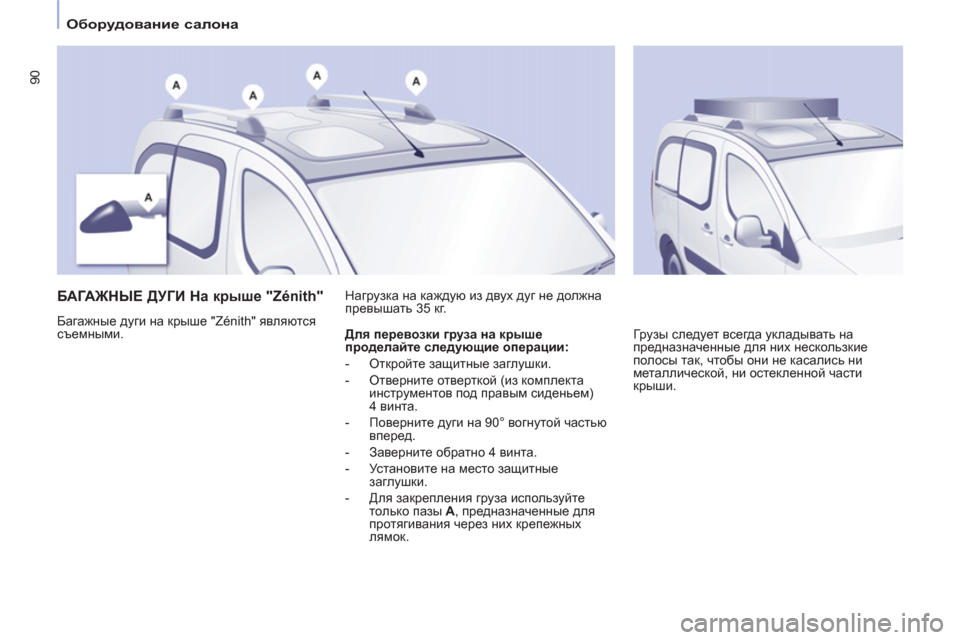

БАГАЖНЫЕ ДУГИ На крыше "Zénith"

Багажные дуги на крыше "Zénith" являются
съемными. Нагрузка на каждую из двух дуг не должна
превышать 35 кг.
Грузы следует всегда укладывать на
предназначенные для них нескользкие
полосы так, чтобы они не касались ни
металлической, ни остекленной части
крыши.
Для перевозки груза на крыше
проделайте следующие операции:


- Откройте защитные
заглушки.

- Отверните отверткой (из комплекта
инструментов под правым сиденьем)
4 винта.

- Поверните дуги на 90° вогнутой частью
вперед.

- Заверните обратно 4 винта.

- Установите на место защитные
заглушки.

- Для закрепления груза используйте
только пазы A , предназначенные для
протягивания через них крепежных
лямок.

91
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3



Оборудование салона

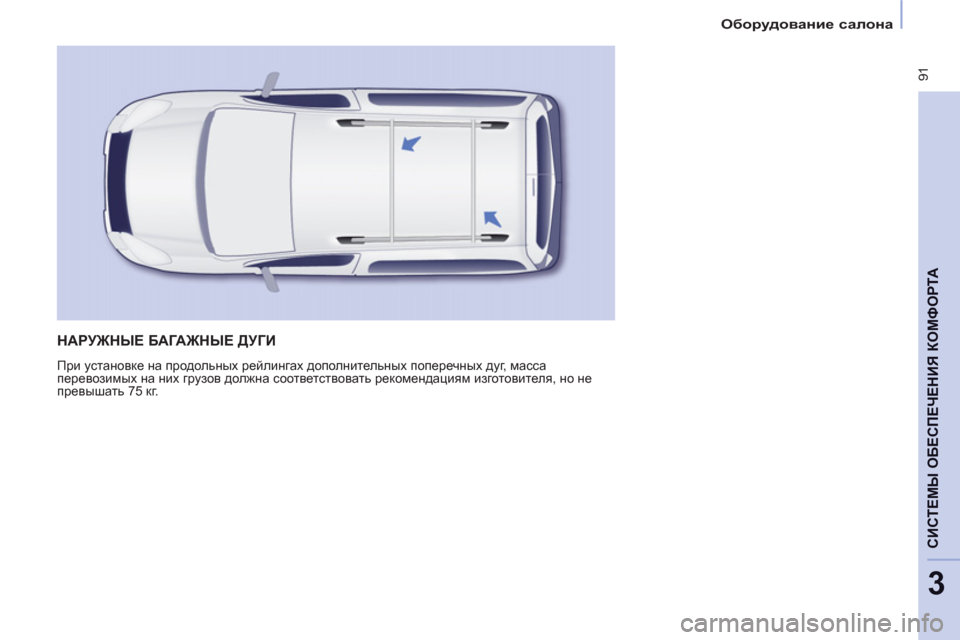

НАРУЖНЫЕ БАГАЖНЫЕ ДУГИ

При установке на продольных рейлингах дополнительных поперечных дуг, масса
перевозимых на них грузов должна соответствовать рекомендациям изготовителя, но не
превышать 75 кг.

92


Оборудование салона

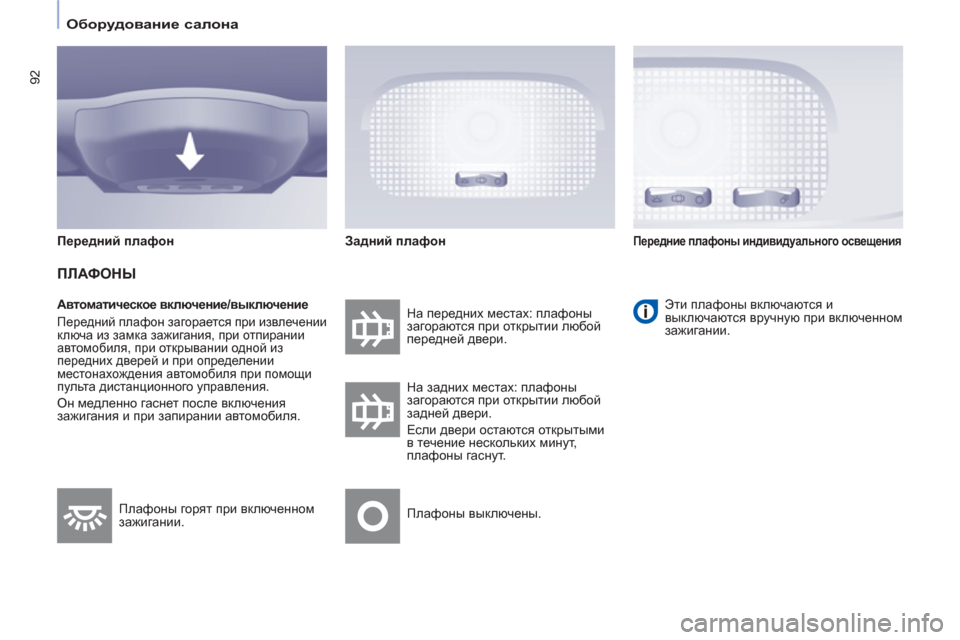

Автоматическое включение/выключение

Передний плафон загорается при извлечении
ключа из замка зажигания, при отпирании
автомобиля, при открывании одной из
передних дверей и при определении
местонахождения автомобиля при помощи
пульта дистанционного управления.

Он медленно гаснет после включения
зажигания и при запирании автомобиля. На передних местах: плафоны
загораются при открытии любой
передней двери. Эти плафоны включаются и
выключаются вручную при включенном
зажигании.

На задних местах: плафоны
загораются при открытии любой
задней двери.
Если двери остаются открытыми
в течение нескольких минут,
плафоны
гаснут.
Плафоны выключены. Плафоны горят при включенном
зажигании.
Передний плафон


ПЛАФОНЫ


Задний плафон


Передние плафоны индивидуального освещения

93
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3



Оборудование салона

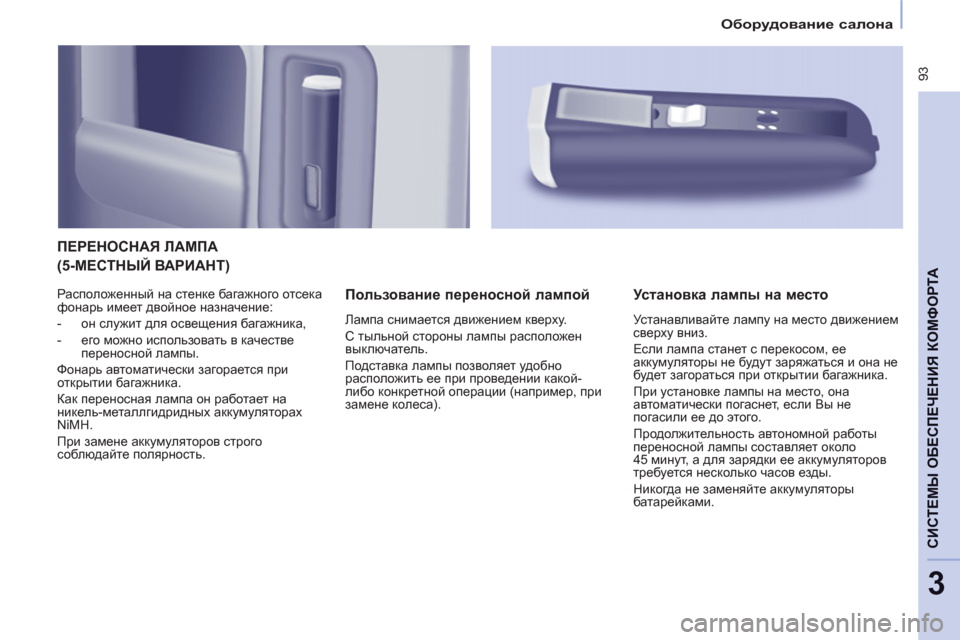

ПЕРЕНОСНАЯ ЛАМПА

Пользование переносной лампой

Лампа снимается движением кверху.
С тыльной стороны лампы расположен
выключатель.
Подставка лампы позволяет удобно
расположить ее при проведении какой-
либо конкретной операции (например, при
замене колеса).


Установка лампы на место

Устанавливайте лампу на место движением
сверху вниз.
Если лампа станет с перекосом, ее
аккумуляторы не будут заряжаться и она не
будет загораться при открытии багажника.
При установке лампы на место, она
автоматически погаснет, если Вы не
погасили ее до этого.
Продолжительность автономной работы
переносной лампы составляет около
45 минут, а
для зарядки ее аккумуляторов
требуется несколько часов езды.
Никогда не заменяйте аккумуляторы
батарейками.
(5-МЕСТНЫЙ ВАРИАНТ)

Расположенный на стенке багажного отсека
фонарь имеет двойное назначение:


- он служит для освещения багажника,

- его можно использовать в качестве
переносной лампы.
Фонарь автоматически загорается при
открытии багажника.
Как переносная лампа он работает на
никель-металлгидридных аккумуляторах
NiMH.
При замене аккумуляторов строго
соблюдайте полярность.

94


Оборудование салона

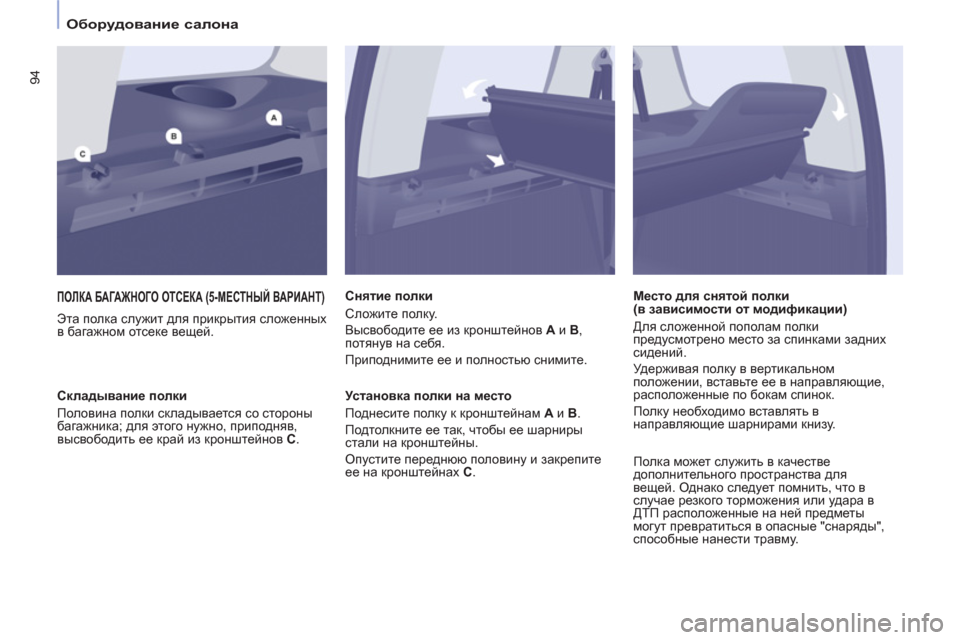

ПОЛКА БАГАЖНОГО ОТСЕКА (5-МЕСТНЫЙ ВАРИАНТ)


Эта полка служит для прикрытия сложенных
в багажном отсеке вещей.
Снятие полки
Сложите полку.
Высвободите ее из кронштейнов A и B ,
потянув на себя.
Приподнимите ее и полностью снимите.

Установка полки на место
Поднесите полку к кронштейнам A и B .
Подтолкните ее так, чтобы ее шарниры
стали
на кронштейны.
Опустите переднюю половину и закрепите
ее на кронштейнах C .
Складывание полки
Половина полки складывается со стороны
багажника; для этого нужно, приподняв,
высвободить ее край из кронштейнов C .
Место для снятой полки
(в зависимости от модификации)
Для сложенной пополам полки
предусмотрено место за спинками задних
сидений.
Удерживая полку в вертикальном
положении, вставьте ее в направляющие,
расположенные по бокам спинок.
Полку необходимо вставлять в
направляющие шарнирами книзу.

Полка может служить в качестве
дополнительного пространства для
вещей. Однако следует помнить, что в
случае резкого торможения или удара в
ДТП расположенные на ней предметы
могут превратиться в
опасные "снаряды",
способные нанести травму.
