2011 Peugeot Partner Tepee Инструкция по эксплуатации (in Russian)

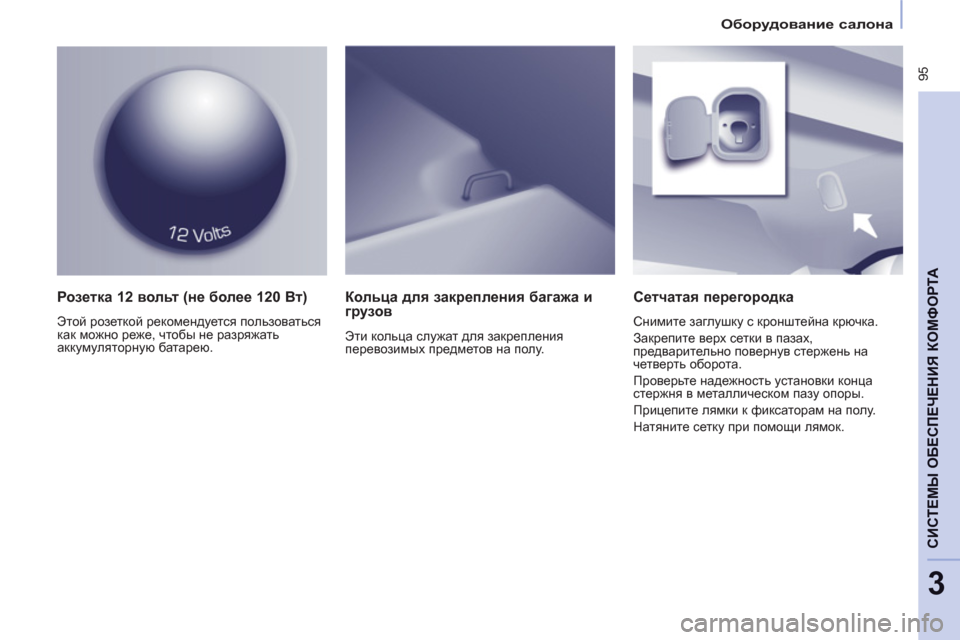

95
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3



Оборудование салона




Розетка 12 вольт (не более 120 Вт)

Этой розеткой рекомендуется пользоваться
как можно реже, чтобы не разряжать
аккумуляторную батарею.


Сетчатая перегородка

Снимите заглушку с кронштейна крючка.
Закрепите верх сетки в пазах,
предварительно повернув стержень на
четверть оборота.
Проверьте надежность установки конца
стержня в металлическом пазу опоры.
Прицепите лямки к фиксаторам на полу.
Натяните сетку при помощи лямок.


Кольца для закрепления багажа и
грузов

Эти кольца служат для закрепления
перевозимых предметов на полу.

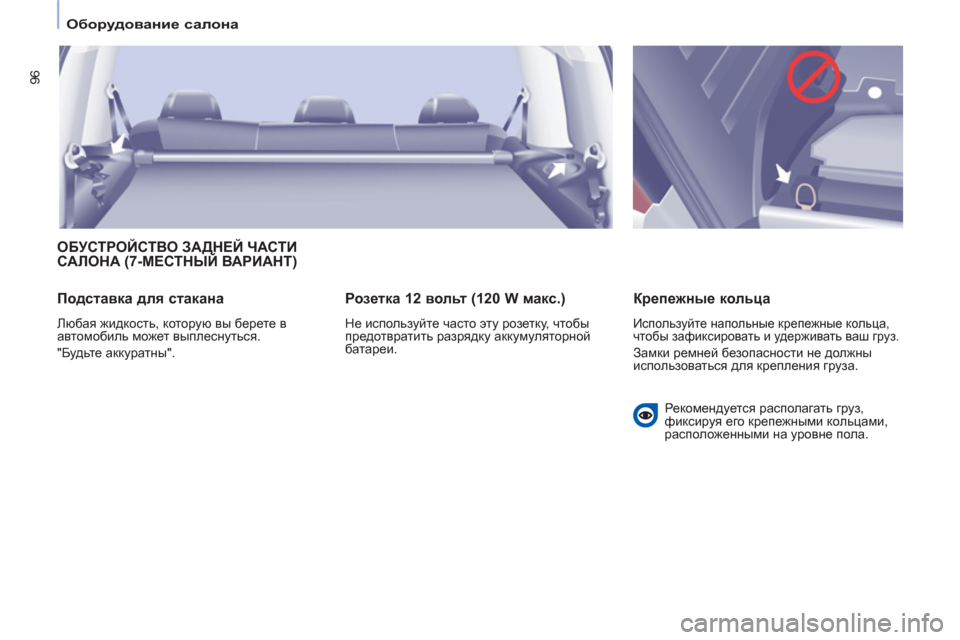

96


Оборудование салона



ОБУСТРОЙСТВО ЗАДНЕЙ ЧАСТИ САЛОНА (7-МЕСТНЫЙ ВАРИАНТ) ДД


Подставка для стакана

Любая жидкость, которую вы берете в
автомобиль может выплеснуться.
"Будьте аккуратны".


Розетка 12 вольт (120 W макс.)

Не используйте часто эту розетку, чтобы
предотвратить разрядку аккумуляторной
батареи.


Крепежные кольца

Используйте напольные крепежные кольца,
чтобы зафиксировать и удерживать ваш груз.

Замки ремней безопасности не должны
использоваться для крепления груза.
Рекомендуется располагать груз,
фиксируя его крепежными кольцами,
расположенными на уровне пола.

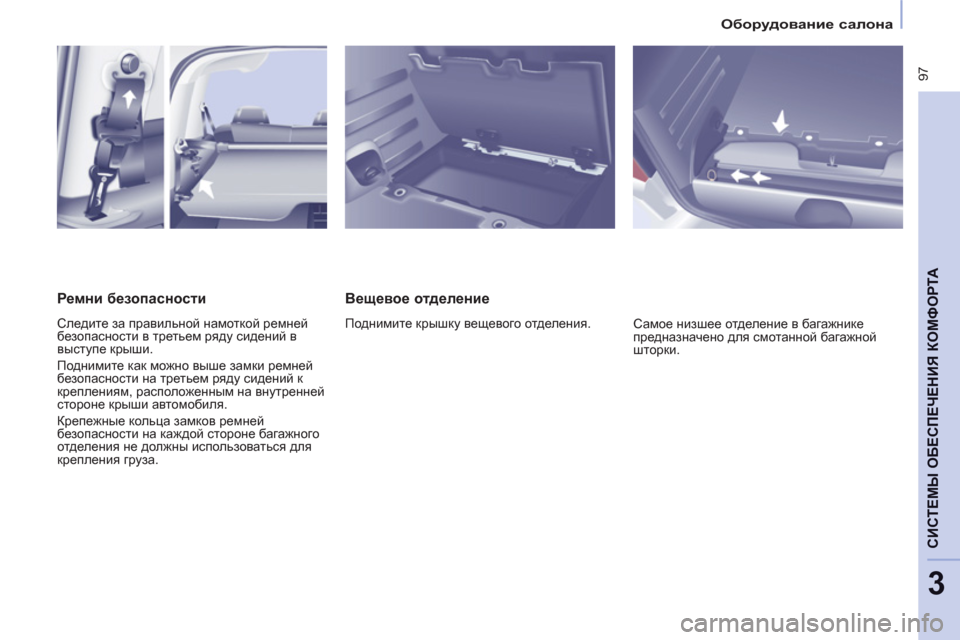

97
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3



Оборудование салона




Вещевое отделение

Поднимите крышку вещевого отделения.
Самое низшее отделение в багажнике
предназначено для смотанной багажной
шторки.


Ремни безопасности

Следите за правильной намоткой ремней
безопасности в третьем ряду сидений в
выступе крыши.
Поднимите как можно выше замки ремней
безопасности на третьем ряду сидений к
креплениям, расположенным на внутренней
стороне крыши автомобиля.
Крепежные кольца замков ремней
безопасности на каждой стороне багажного
отделения не должны использоваться для
крепления груза.

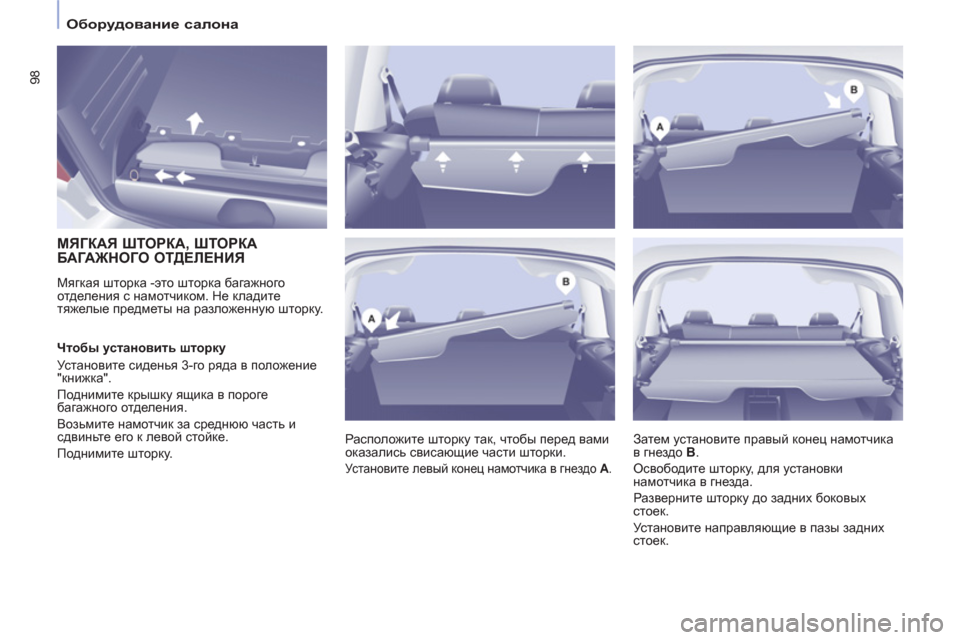

98


Оборудование салона












МЯГКАЯ ШТОРКА, ШТОРКА
БАГАЖНОГО ОТДЕЛЕНИЯ

Мягкая шторка -это шторка багажного
отделения с намотчиком. Не кладите
тяжелые предметы на разложенную шторку.
Расположите шторку так, чтобы перед вами
оказались свисающие части шторки.

Установите левый конец намотчика в гнездо A .


Чтобы установить шторку
Установите сиденья 3-го ряда в положение
"книжка".
Поднимите крышку ящика в пороге
багажного отделения.
Возьмите намотчик за среднюю часть и
сдвиньте его к левой стойке.
Поднимите шторку. Затем установите правый конец намотчика
в гнездо B .
Освободите шторку, для установки
намотчика в гнезда.
Разверните шторку
до задних боковых
стоек.
Установите направляющие в пазы задних
стоек.

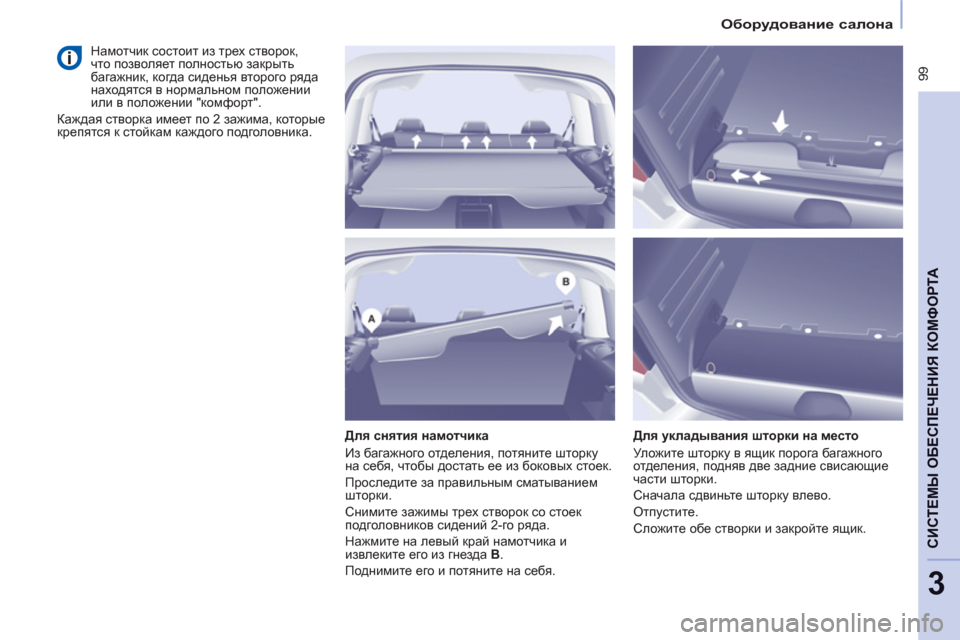

99
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3



Оборудование салона




Для снятия намотчика
Из багажного отделения, потяните шторку
на себя, чтобы достать ее из боковых стоек.
Проследите за правильным сматыванием
шторки.
Снимите зажимы трех створок со стоек
подголовников сидений 2-го ряда.
Нажмите на левый край намотчика и
извлеките его из гнезда B .
Поднимите его и потяните на себя.

Для укладывания шторки на место
Уложите шторку в ящик порога багажного
отделения, подняв две задние свисающие
части шторки.
Сначала сдвиньте шторку влево.
Отпустите.
Сложите обе створки и закройте ящик.

Намотчик состоит из трех створок,
что позволяет полностью закрыть
багажник, когда сиденья второго ряда
находятся в нормальном положении

или в положении "комфорт".
Каждая створка имеет по 2 зажима, которые
крепятся к стойкам каждого подголовника.

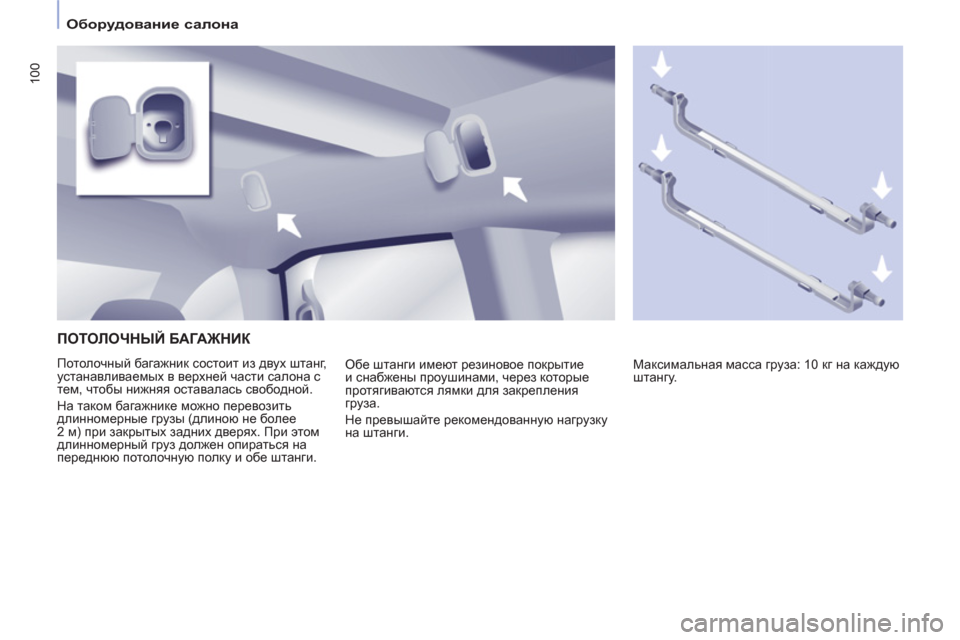

100


Оборудование салона



ПОТОЛОЧНЫЙ БАГАЖНИК

Потолочный багажник состоит из двух штанг,
устанавливаемых в верхней части салона с
тем, чтобы нижняя оставалась свободной.
На таком багажнике можно перевозить
длинномерные грузы (длиною не более
2 м) при закрытых задних дверях. При этом
длинномерный груз должен опираться на
переднюю потолочную полку и обе штанги. Максимальная масса груза: 10 кг на каждую
штангу. Обе штанги имеют резиновое покрытие
и снабжены проушинами, через которые
протягиваются лямки для закрепления
груза.
Не превышайте рекомендованную нагрузку
на штанги.

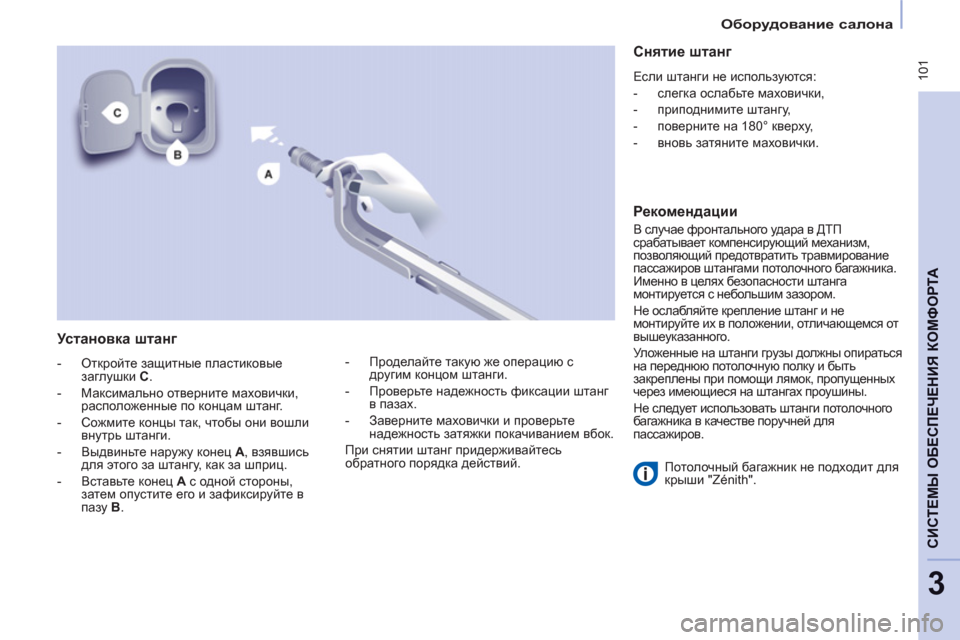

101
CИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТ
А
3



Оборудование салона




Потолочный багажник не подходит для
крыши "Zénith".


Установка штанг



- Откройте защитные пластиковые
заглушки C .

- Максимально отверните маховички,
расположенные по концам штанг.

- Сожмите концы так, чтобы они вошли
внутрь штанги.

- Выдвиньте наружу конец A , взявшись
для этого за штангу, как за шприц.

- Вставьте конец A с одной стороны,
затем опустите его и зафиксируйте в

пазу B .


Снятие штанг

Если штанги не используются:


- слегка ослабьте маховички,

- приподнимите штангу,

- поверните на 180° кверху,

- вновь затяните маховички.



Рекомендации
В случае фронтального удара в ДТП
срабатывает компенсирующий механизм,
позволяющий предотвратить травмирование
пассажиров штангами потолочного багажника.
Именно в целях безопасности штанга
монтируется с небольшим зазором.
Не ослабляйте крепление штанг и не
монтируйте их в положении, отличающемся от
вышеуказанного.
Уложенные на штанги грузы должны опираться
на переднюю потолочную полку и быть

закреплены при помощи лямок, пропущенных
через имеющиеся на штангах проушины.
Не следует использовать штанги потолочного
багажника в качестве поручней для
пассажиров.
- Проделайте такую же операцию с
другим концом штанги.

- Проверьте надежность фиксации штанг
в пазах.

- Заверните маховички и проверьте
надежность затяжки покачиванием вбок.
При
снятии штанг придерживайтесь
обратного порядка действий.

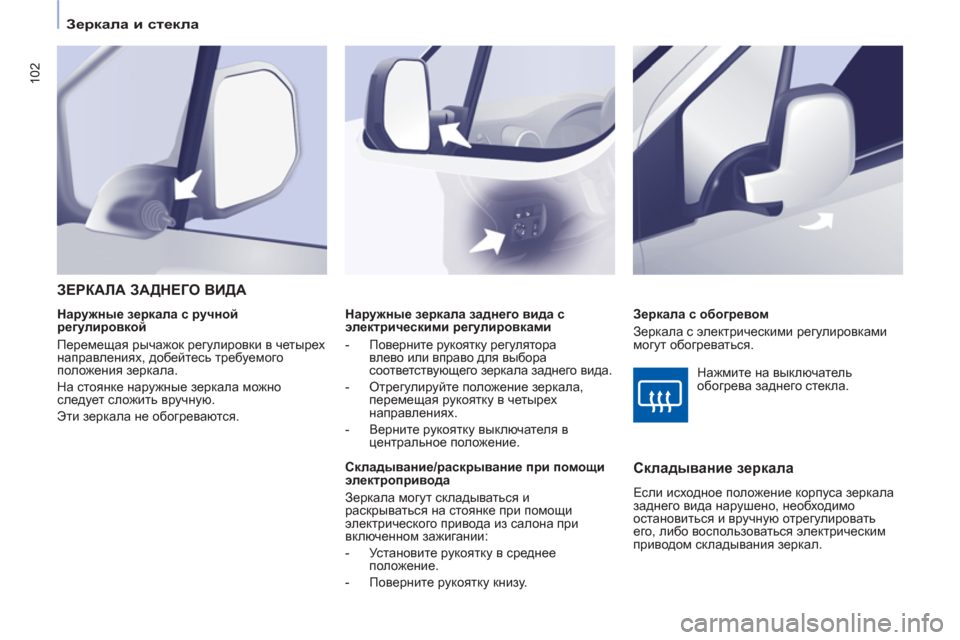

102


Зеркала и стекла





Наружные зеркала заднего вида с
электрическими регулировками


- Поверните рукоятку регулятора
влево или вправо для выбора
соответствующего зеркала заднего вида.

- Отрегулируйте положение зеркала,
перемещая рукоятку в четырех
направлениях.

- Верните рукоятку выключателя в
центральное положение.


Складывание/раскрывание при помощи
электропривода
Зеркала могут складываться и
раскрываться на стоянке
при помощи
электрического привода из салона при
включенном зажигании:


- Установите рукоятку в среднее
положение.

- Поверните рукоятку книзу.



ЗЕРКАЛА ЗАДНЕГО ВИДА


Зеркала с обогревом
Зеркала с электрическими регулировками
могут обогреваться.
Наружные зеркала с ручной
регулировкой
Перемещая рычажок регулировки в четырех
направлениях, добейтесь требуемого
положения зеркала.
На стоянке наружные зеркала можно
следует сложить вручную.
Эти зеркала не обогреваются.



Складывание зеркала

Если исходное положение корпуса зеркала
заднего вида нарушено, необходимо
остановиться и вручную отрегулировать
его, либо воспользоваться электрическим
приводом складывания зеркал. Нажмите на выключатель
обогрева заднего стекла.
