2011 Peugeot Partner Tepee Инструкция по эксплуатации (in Russian)

151
СЛУЖБА БЫСТРОЙ ПОМОЩИ
7



Замена лампы



ЗАДНИЕ СВЕТОВЫЕ ПРИБОРЫ




- Определите, какая лампа сгорела, а
затем распахните задние двери на 180°.

См. раздел 2, гл. "Ключи, двери, окна,
крышки".

- Отверните две гайки крепления.

- Снимите с внешней стороны бл ок с
прозрачным рассеивателем.

- Удерживая фонарь, отсоедините от него
колодку электрического разъема.

При обратной установке следите за
правильным возвращением
на место
фиксаторов и за тем, чтобы провода
электропроводки не оказались зажатыми.
После замены лампы заднего указателя
поворота необходимо выждать не менее
двух минут завершения инициализации.

- Разведите в стороны 8 фиксаторов и
выньте держатель с лампой.

- Извлеките сгоревшую лампу из патрона,
слегка нажав на нее и повернув ее

против часовой стрелки.

- Замените лампу. При обратной
установке:
При извлечении фонаря:


- на крышке багажного отсека - потяните
фонарь внутрь автомобиля,

- на распашных дверях - потяните его к
себе.
Дополнительную информацию о лампах
см. в разделе "Типы ламп в световых
приборах".


1.
Стоп-сигнал/стояночные огни


Тип B
, P21/5W - 21/5W

2.
Указатели поворотов


Тип B
, PY21W - 21W (желтая колба)

3.
Фонарь заднего хода


Тип B
, P21W - 21W

4.
Противотуманные фонари


Тип B
, P21W - 21W

Мойка под высоким напором
При отмывании въевшейся грязи
струей воды под высоким напором, не
задерживайте ее надолго на оптических
блоках, фонарях и их периферии, чтобы не
повредить
защитное лаковое покрытие и
уплотнительные прокладки.

152


Замена лампы



ФОНАРЬ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА




- Отверните обе гайки.

- Протолкните стержни.

- Если понадобится, отсоедините разъем
чтобы снять фонарь.

- Замените сгоревшую лампу.


На крышке багажного отсека


- Пользуясь отверткой, отожмите
прозрачный рассеиватель.

- Замените лампу.

- Установите на место рассеиватель и
нажмите на него.


ТРЕТИЙ СТОП-СИГНАЛ


Tип A, W16W - 16W

На распашных дверях


- Снимите с фиксаторов внутреннюю
обивку.

- Отсоедините электрический разъем,
от жав фиксатор.

- Поверните держатель лампы на
четверть оборота против часовой
стрелки.

- Замените лампу.

- Вставьте на место держатель лампы и
подсоедините электрический разъем.

- Установите на место обивку.


Тип A
, W5W - 5W

153
СЛУЖБА БЫСТРОЙ ПОМОЩИ
7



Замена электрического предохранителя



ЗАМЕНА ЭЛЕКТРИЧЕСКОГО
ПРЕДОХРАНИТЕЛЯ

Блоки предохранителей расположены:


- под панелью приборов с левой стороны
(под крышкой),

- в моторном отсеке (возле
аккумуляторной батареи).
В таблице приведены только те
предохранители, которые водитель может
заменить самостоятельно, пользуясь для
этого пинцетом, который расположен за
перчаточным ящиком с правой стороны панели
приборов. Остальные предохранители следует
заменять
в сервисной сети PEUGEOT.


Извлечение и замена
предохранителя


Вышедший из строя предохранитель
следует заменять предохранителем
такого же номинала.

Механики сервисной сети
могут получить информацию о
предохранителях и реле в разделе
"Méthodes" ("Методы ремонта") в сети.
Компания PEUGEOT не несет никакой
ответственности за неисправности Вашего
автомобиля, вызванные установкой
дополнительного электрооборудования, не
изготовленного или не рекомендованного
к использованию компанией PEUGEOT,
либо установленного
с нарушением ее
инструкций. В особенности это относится к
электрооборудованию, потребляющему в
сумме ток более 10 мА.
Перед заменой предохранителя необходимо
выяснить и устранить причину неисправности.


-
Для извлечения предохранителя пользуйтесь
предусмотренным для этого пинцетом.

154

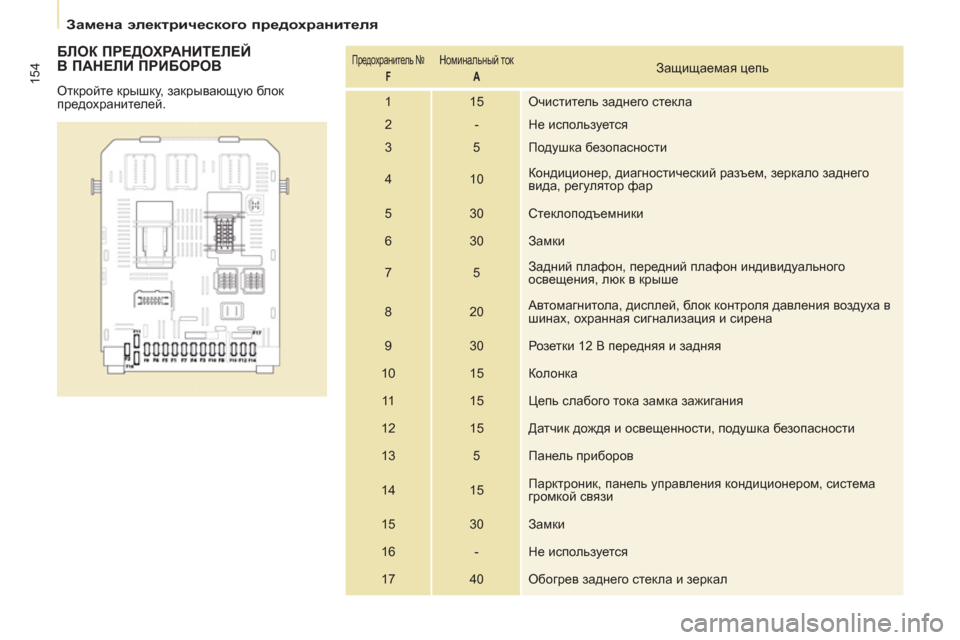

Замена электрического предохранителя




БЛОК ПРЕДОХРАНИТЕЛЕЙ
В ПАНЕЛИ ПРИБОРОВ

Откройте крышку, закрывающую бл ок
предохранителей.

Предохранитель №


F
Номинальный ток


A
Защищаемая цепь
1 15 Очиститель заднего стекла
2 - Не используется
3 5 Подушка безопасности
4 10 Кондиционер, диагностический разъем, зеркало заднего
вида, регулятор фар
5 30 Стеклоподъемники
6 30 Замки
7 5 Задний плафон, передний плафон индивидуального
освещения, люк в крыше
8 20 Автомагнитола, дисплей, бл ок контроля давления воздуха в
шинах, охранная
сигнализация и сирена
9 30 Розетки 12 В передняя и задняя
10 15 Колонка
11 15 Цепь слабого тока замка зажигания
12 15 Датчик дождя и освещенности, подушка безопасности
13 5 Панель приборов
14 15 Парктроник, панель управления кондиционером, система
громкой связи
15 30 Замки
16 - Не используется
17 40 Обогрев заднего стекла и зеркал

155
СЛУЖБА БЫСТРОЙ ПОМОЩИ
7



Замена электрического предохранителя




БЛОК ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ

Предохранитель №

F
Номинальный ток


A
Защищаемая цепь
1 - Не используется
2 20 Обогрев сидений
3 - Не используется
4 15 Реле складных зеркал заднего вида
5 15 Реле розетки для подключения холодильной камеры

156

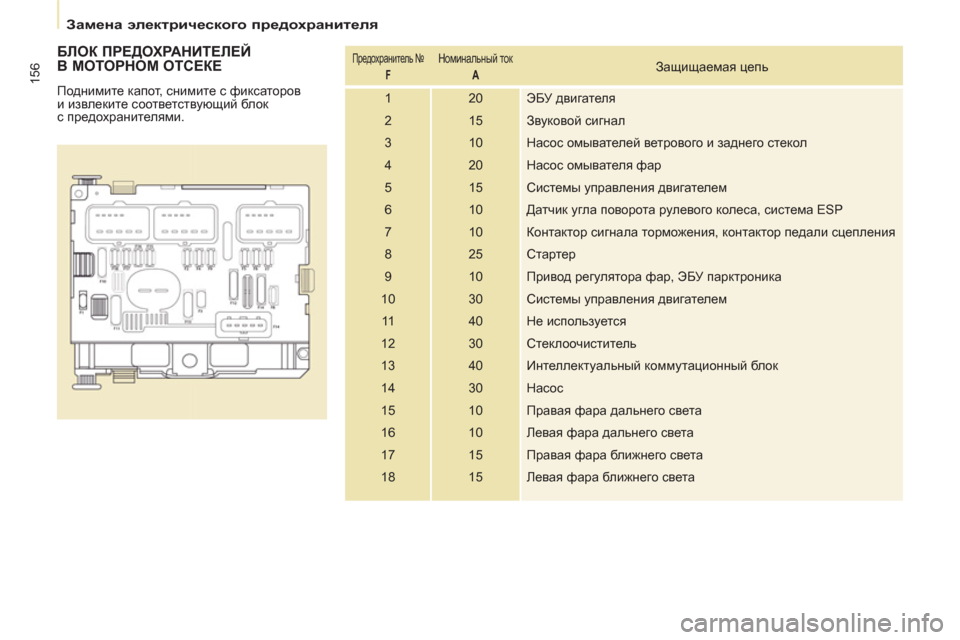

Замена электрического предохранителя




БЛОК ПРЕДОХРАНИТЕЛЕЙ
В МОТОРНОМ ОТСЕКЕ

Поднимите капот, снимите с фиксаторов
и извлеките соответствующий бл ок
с предохранителями.

Предохранитель №

F
Номинальный ток


A
Защищаемая цепь
1 20 ЭБУ двигателя
2 15 Звуковой сигнал
3 10 Насос омывателей ветрового и заднего стекол
4 20 Насос омывателя фар
5 15 Системы управления двигателем
6 10 Датчик угла поворота рулевого колеса, система ESP
7 10 Контактор сигнала торможения, контактор педали сцепления
8 25 Стартер
9 10 Привод регулятора фар, ЭБУ парктроника
10
30 Системы управления двигателем
11 40 Не используется
12 30 Стеклоочиститель
13 40 Интеллектуальный коммутационный бл ок
14 30 Насос
15 10 Правая фара дальнего света
16 10 Левая фара дальнего света
17 15 Правая фара ближнего света
18 15 Левая фара ближнего света

157
СЛУЖБА БЫСТРОЙ ПОМОЩИ
7



Замена щетки стеклоочистителя




Установка щеток в положение для
замены



- До истечения первой минуты после
выключения зажигания нажмите
на выключатель стеклоочистителя
книзу: его щетки остановятся вдоль
стоек проема ветрового стекла (это
предусмотрено специально для их
замены).
Замена щетки на ветровом стекле


- Поднимите рычаг.

- Отсоедините и снимите щетку.

- Установите новую щетку.

- Опустите рычаг.

Чтобы уложить щетки в исходное
положение, включите зажигание, а
затем - выключатель стеклоочистителя.
Замена щетки на заднем стекле


- Поднимите рычаг, отсоедините и
снимите щетку.

- Установите новую щетку и опустите
рычаг.



ЗАМЕНА ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ

158

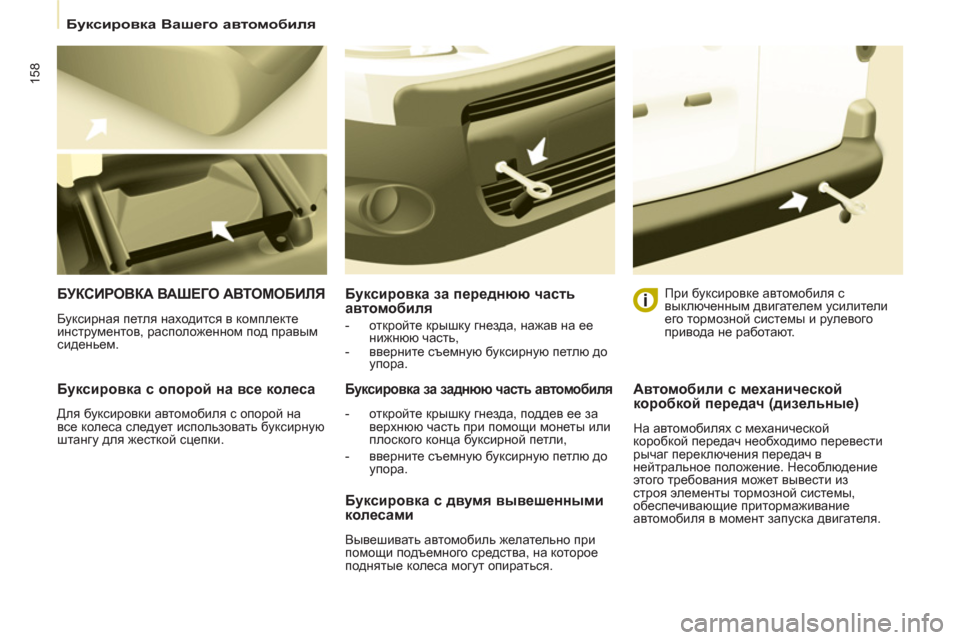

Буксировка Вашего автомобиля




Буксировка с опорой на все колеса

Для буксировки автомобиля с опорой на
все колеса следует использовать буксирную
штангу для жесткой сцепки.

БУКСИРОВКА ВАШЕГО АВТОМОБИЛЯ

Буксирная петля находится в комплекте
инструментов, расположенном под правым
сиденьем.


Буксировка за переднюю часть
автомобиля



- откройте крышку гнезда, нажав на ее
нижнюю часть,

- вверните съемную буксирную петлю до
упора.



Буксировка за заднюю часть автомобиля



- откройте крышку гнезда, поддев ее за
верхнюю часть при помощи монеты или
плоского конца буксирной петли,

- вверните съемную буксирную петлю до
упора.


При буксировке автомобиля с
выключенным двигателем усилители
его тормозной системы и рулевого
привода не работают.


Буксировка с двумя вывешенными
колесами

Вывешивать автомобиль желательно при
помощи подъемного средства, на которое
поднятые колеса могут опираться.


Автомобили с механической
коробкой передач (дизельные)

На автомобилях с механической
коробкой передач необходимо перевести
рычаг переключения передач в
нейтральное положение. Несоблюдение
этого требования может вывести из
строя элементы тормозной системы,
обеспечивающие притормаживание
автомобиля в момент запуска двигателя.
