2011 Peugeot Expert VU Manual del propietario (in Spanish)

11
9


Cambiar una rueda

AYUDA RÁPIDA
7


- Baje completamente el vehículo con el
gato, y sáquelo.

- Apriete nuevamente los tornillos de
rueda con la manivela, y bloquéelos
sin forzar.

- Ponga la rueda a reparar en la cesta.
- Enganche la cesta al gancho y vuelva
a subir la cesta con el tornillo y la
manivela. Compruebe que la rueda y
la cesta están correctamente colocadas
contra el suelo del vehículo.

- Cierre la trampilla, situada en
el apoyapies.

- Ponga el embellecedor en el vehículo.

Nunca se debe meter debajo del
vehículo cuando éste está levantado
simplemente con un gato.
Nunca utilice un atornillador en lugar de
la manivela desmontaruedas.


5. MONTAJE DE LA RUEDA DE
REPUESTO


- Ponga la rueda en su sitio en el buje y
comience a atornillarla con la mano.

- Efectúe un primer apriete con la
manivela desmontaruedas.

Rejilla antinieve

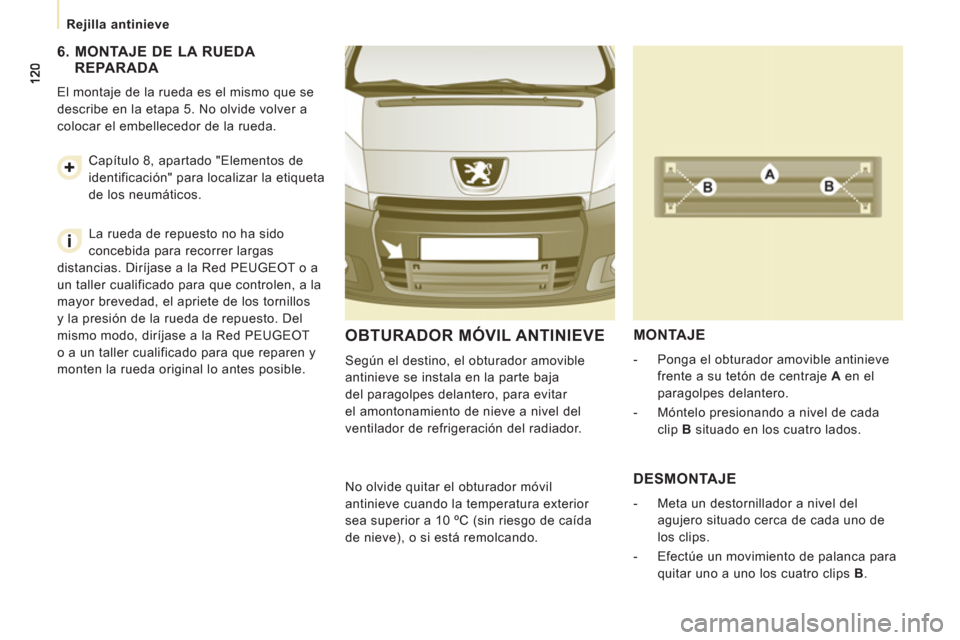

OBTURADOR MÓVIL ANTINIEVE

Según el destino, el obturador amovible
antinieve se instala en la parte baja
del paragolpes delantero, para evitar
el amontonamiento de nieve a nivel del
ventilador de refrigeración del radiador.

MONTAJE



- Ponga el obturador amovible antinieve
frente a su tetón de centraje A
en el
paragolpes delantero.

- Móntelo presionando a nivel de cada
clip B
situado en los cuatro lados.

No olvide quitar el obturador móvil
antinieve cuando la temperatura exterior
sea superior a 10 ºC (sin riesgo de caída
de nieve), o si está remolcando.

DESMONTAJE



- Meta un destornillador a nivel del
agujero situado cerca de cada uno de
los clips.

- Efectúe un movimiento de palanca para
quitar uno a uno los cuatro clips B
.



6. MONTAJE DE LA RUEDA
REPARADA
El montaje de la rueda es el mismo que se
describe en la etapa 5. No olvide volver a
colocar el embellecedor de la rueda.
Capítulo 8, apartado "Elementos de
identificación" para localizar la etiqueta
de los neumáticos.
La rueda de repuesto no ha sido
concebida para recorrer largas
distancias. Diríjase a la Red PEUGEOT o a
un taller cualificado para que controlen, a la
mayor brevedad, el apriete de los tornillos
y la presión de la rueda de repuesto. Del
mismo modo, diríjase a la Red PEUGEOT
o a un taller cualificado para que reparen y
monten la rueda original lo antes posible.

12
1


Cambiar una lámpara

AYUDA RÁPIDA
7

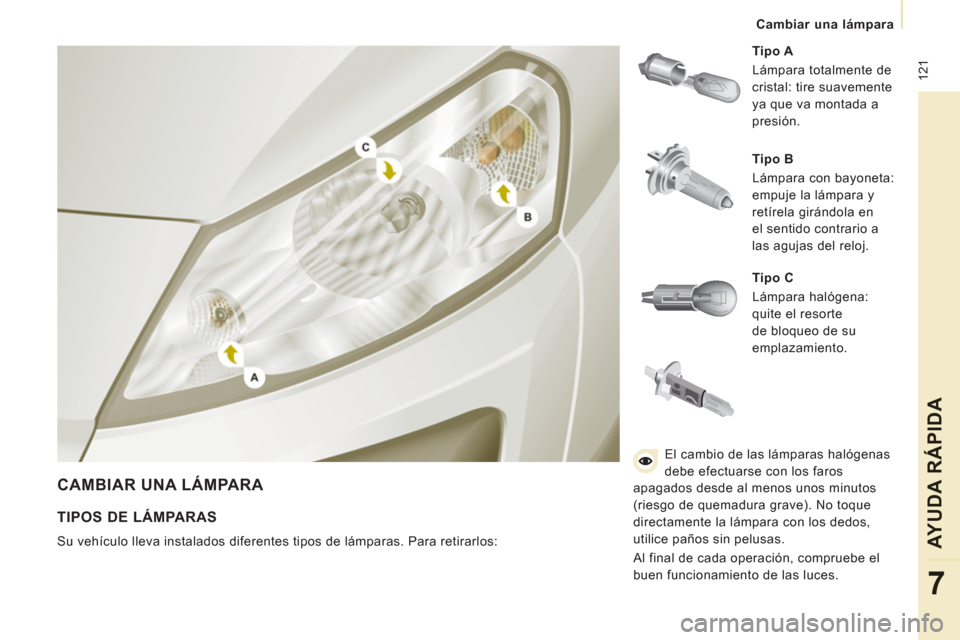

CAMBIAR UNA LÁMPARA


Tipo A
Lámpara totalmente de
cristal: tire suavemente
ya que va montada a
presión.

Tipo B
Lámpara con bayoneta:
empuje la lámpara y
retírela girándola en
el sentido contrario a
las agujas del reloj.

Tipo C
Lámpara halógena:
quite el resorte
de bloqueo de su
emplazamiento.

TIPOS DE LÁMPARAS

Su vehículo lleva instalados diferentes tipos de lámparas. Para retirarlos: El cambio de las lámparas halógenas
debe efectuarse con los faros
apagados desde al menos unos minutos
(riesgo de quemadura grave). No toque
directamente la lámpara con los dedos,
utilice paños sin pelusas.
Al final de cada operación, compruebe el
buen funcionamiento de las luces.

122


Cambiar una lámpara


3.
Indicadores de dirección
Tipo B
, PY21W - 21W (ámbar)


- Gire el portalámparas un cuarto de
vuelta, en el sentido contrario a las
agujas del reloj.

- Quite la lámpara empujando
ligeramente encima y girando en
el sentido contrario a las agujas
del reloj.

- Sustituya la lámpara.
- Compruebe que haya puesto
correctamente la tapa sobre todo su
perímetro para asegurar la estanqueidad.

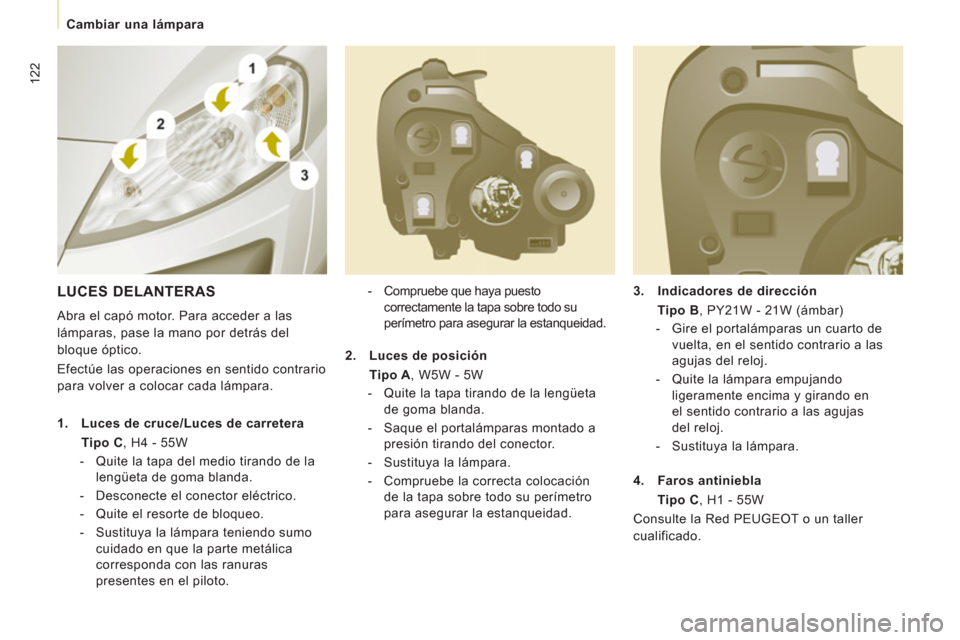

LUCES DELANTERAS

Abra el capó motor. Para acceder a las
lámparas, pase la mano por detrás del
bloque óptico.
Efectúe las operaciones en sentido contrario
para volver a colocar cada lámpara.


1.
Luces de cruce/Luces de carretera
Tipo C
, H4 - 55W


- Quite la tapa del medio tirando de la
lengüeta de goma blanda.

- Desconecte el conector eléctrico.

- Quite el resorte de bloqueo.

- Sustituya la lámpara teniendo sumo
cuidado en que la parte metálica
corresponda con las ranuras
presentes en el piloto.
2.
Luces de posición
Tipo A
, W5W - 5W


- Quite la tapa tirando de la lengüeta
de goma blanda.

- Saque el portalámparas montado a
presión tirando del conector.

- Sustituya la lámpara.

- Compruebe la correcta colocación
de la tapa sobre todo su perímetro
para asegurar la estanqueidad.
4.
Faros antiniebla
Tipo C
, H1 - 55W
Consulte la Red PEUGEOT o un taller
cualificado.

12
3


Cambiar una lámpara

AYUDA RÁPIDA
7

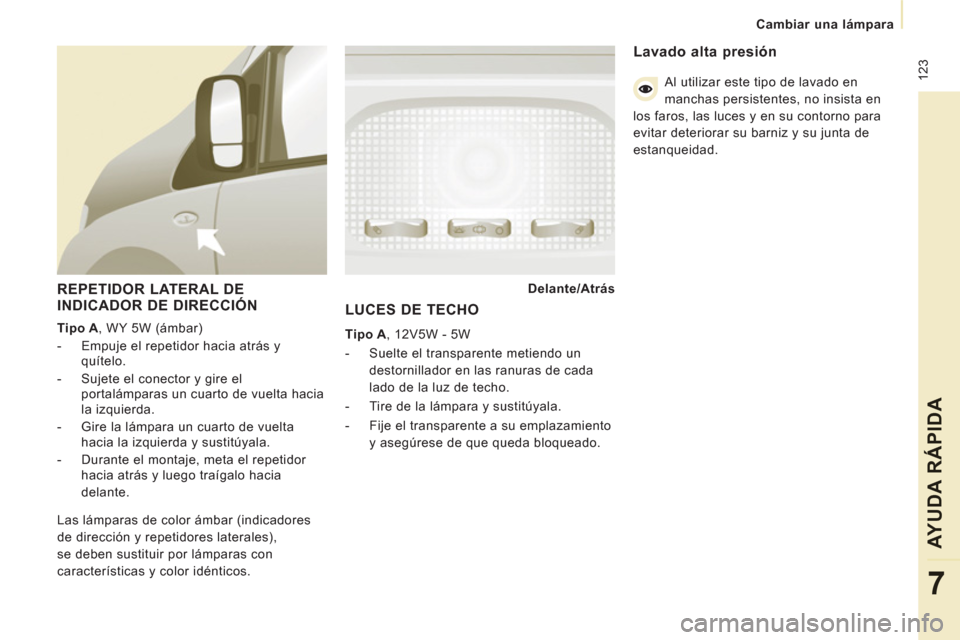

REPETIDOR LATERAL DE
INDICADOR DE DIRECCIÓN

Tipo A
, WY 5W (ámbar)


- Empuje el repetidor hacia atrás y
quítelo.

- Sujete el conector y gire el
portalámparas un cuarto de vuelta hacia
la izquierda.

- Gire la lámpara un cuarto de vuelta
hacia la izquierda y sustitúyala.

- Durante el montaje, meta el repetidor
hacia atrás y luego traígalo hacia
delante.
Delante/Atrás


Las lámparas de color ámbar (indicadores
de dirección y repetidores laterales),
se deben sustituir por lámparas con
características y color idénticos.

LUCES DE TECHO


Tipo A
, 12V5W - 5W


- Suelte el transparente metiendo un
destornillador en las ranuras de cada
lado de la luz de techo.

- Tire de la lámpara y sustitúyala.

- Fije el transparente a su emplazamiento
y asegúrese de que queda bloqueado.



Lavado alta presión

Al utilizar este tipo de lavado en
manchas persistentes, no insista en
los faros, las luces y en su contorno para
evitar deteriorar su barniz y su junta de
estanqueidad.

124


Cambiar una lámpara

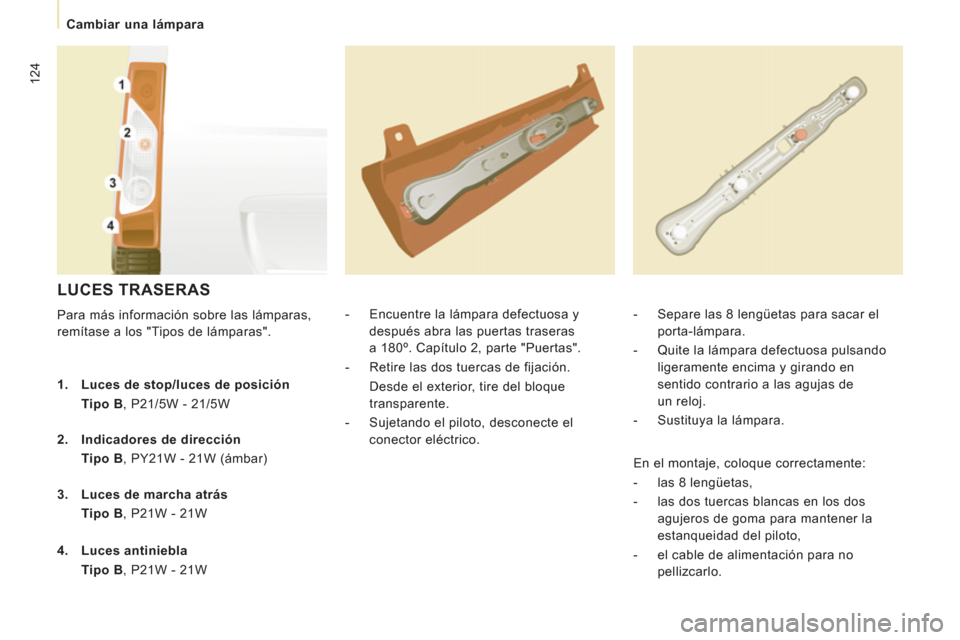

LUCES TRASERAS

Para más información sobre las lámparas,
remítase a los "Tipos de lámparas".

- Encuentre la lámpara defectuosa y
después abra las puertas traseras
a 180º. Capítulo 2, parte "Puertas".

- Retire las dos tuercas de fijación.
Desde el exterior, tire del bloque
transparente.

- Sujetando el piloto, desconecte el
conector eléctrico.
- Separe las 8 lengüetas para sacar el
porta-lámpara.

- Quite la lámpara defectuosa pulsando
ligeramente encima y girando en
sentido contrario a las agujas de
un reloj.

- Sustituya la lámpara.

1.
Luces de stop/luces de posición

Tipo B
, P21/5W - 21/5W

2.
Indicadores de dirección

Tipo B
, PY21W - 21W (ámbar)

3.
Luces de marcha atrás

Tipo B
, P21W - 21W

4.
Luces antiniebla

Tipo B
, P21W - 21W En el montaje, coloque correctamente:


- las 8 lengüetas,

- las dos tuercas blancas en los dos
agujeros de goma para mantener la
estanqueidad del piloto,

- el cable de alimentación para no
pellizcarlo.

125


Cambiar una lámpara

AYUDA RÁPIDA
7
TERCER PILOTO DE STOP


Tipo A
, W5W - 5W

LUCES DE MATRÍCULA


Tipo A
, W5W - 5W

Piloto situado en el interior
(portón trasero)


- Desenrosque los dos tornillos con la
ayuda de un destornillador Torx
TM
con un extremo de 20.

- Retire el cubre de plástico.

- Retire el porta-lámpara separando
las dos lengüetas.

- Quite la lámpara defectuosa pulsando
ligeramente encima y girándola en
el sentido contrario a las agujas de
un reloj.

- Sustituya la lámpara.


Tipo B,
P21W - 21W
Con portón trasero


- Separe el plástico transparente con
un destornillador, en el punto indicado
por la flecha.

- Sustituya la lámpara.

- Vuelva a poner el plástico transparente
y pulse encima.


Con puertas batientes


- Suelte el guarnecido interior.

- Desconecte el conector separando
su lengüeta.

- Quite la tapa de plástico.

- Gire el porta-lámpara un cuarto de
vuelta en el sentido contrario a las
agujas de un reloj.

- Sustituya la lámpara.


Piloto situado en el exterior (puertas batientes)


-
Desenrosque los dos tornillos con la ayuda de
un destornillador Torx TM con un extremo de 20.

- Retire el piloto.

- Sustituya la lámpara.


Tipo B
, P21W - 21W

Piloto situado en la parte de arriba de la puerta


- Retire los tornillos con una llave 8.

- Quite la lámpara defectuosa pulsando
ligeramente encima y girándola en el
sentido contrario a las agujas de un reloj.

- Sustituya la lámpara.

126


Cambiar un fusible

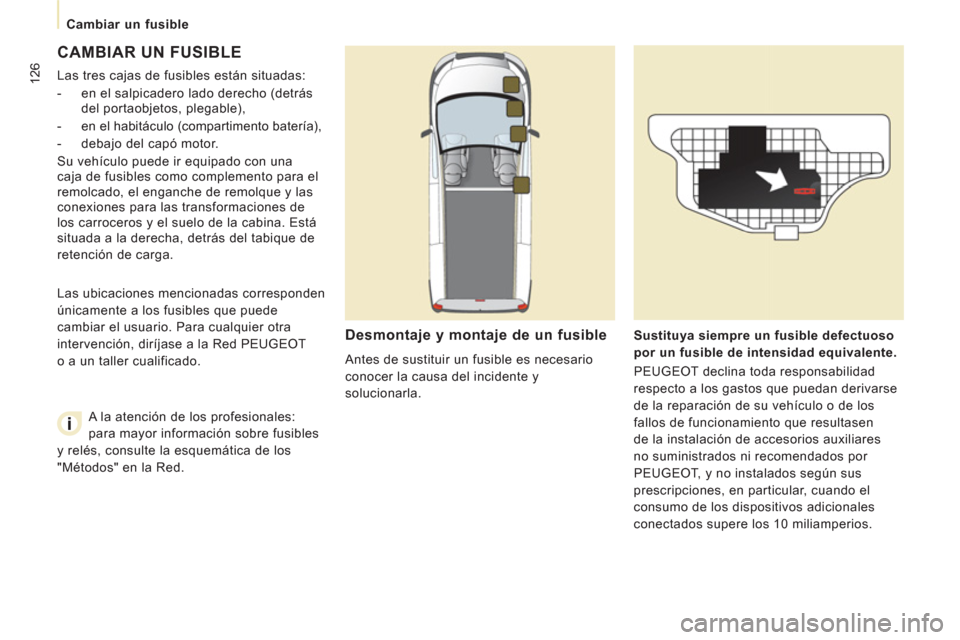

CAMBIAR UN FUSIBLE

Las tres cajas de fusibles están situadas:


- en el salpicadero lado derecho (detrás
del portaobjetos, plegable),

- en el habitáculo (compartimento batería),

- debajo del capó motor.
Su vehículo puede ir equipado con una
caja de fusibles como complemento para el
remolcado, el enganche de remolque y las
conexiones para las transformaciones de
los carroceros y el suelo de la cabina. Está
situada a la derecha, detrás del tabique de
retención de carga.

Desmontaje y montaje de un fusible

Antes de sustituir un fusible es necesario
conocer la causa del incidente y
solucionarla.
Sustituya siempre un fusible defectuoso
por un fusible de intensidad equivalente.
PEUGEOT declina toda responsabilidad
respecto a los gastos que puedan derivarse
de la reparación de su vehículo o de los
fallos de funcionamiento que resultasen
de la instalación de accesorios auxiliares
no suministrados ni recomendados por
PEUGEOT, y no instalados según sus
prescripciones, en particular, cuando el
consumo de los dispositivos adicionales
conectados supere los 10 miliamperios. Las ubicaciones mencionadas corresponden
únicamente a los fusibles que puede
cambiar el usuario. Para cualquier otra
intervención, diríjase a la Red PEUGEOT
o a un taller cualificado.
A la atención de los profesionales:
para mayor información sobre fusibles
y relés, consulte la esquemática de los
"Métodos" en la Red.
