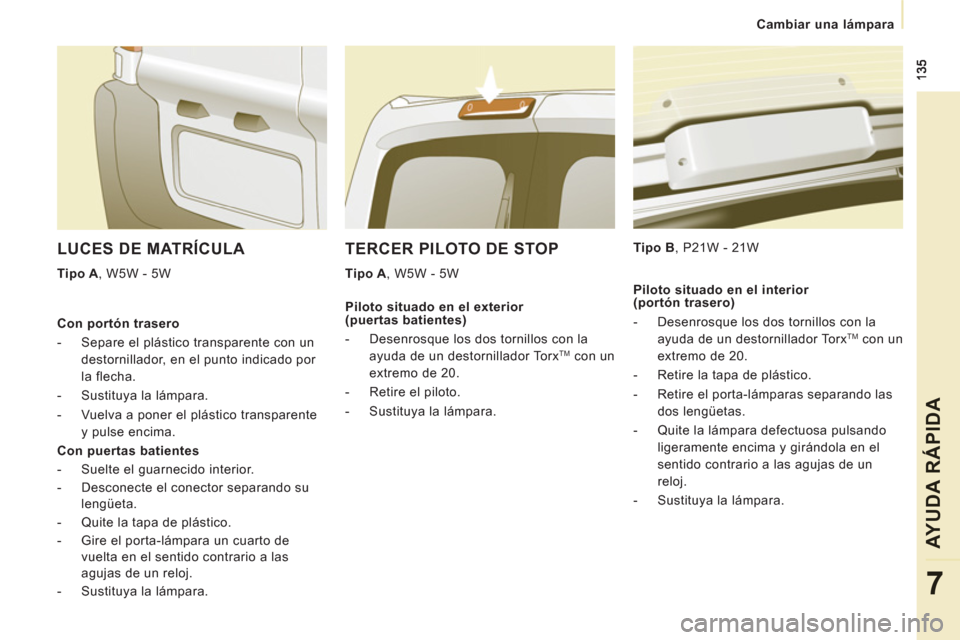

Cambiar una lámpara
AYUDA RÁPIDA
7
TERCER PILOTO DE STOP

Tipo A
, W5W - 5W
Tipo B
, P21W - 21W

LUCES DE MATRÍCULA


Tipo A
, W5W - 5W

Con portón trasero


- Separe el plástico transparente con un
destornillador, en el punto indicado por
la flecha.

- Sustituya la lámpara.

- Vuelva a poner el plástico transparente
y pulse encima.


Con puertas batientes


- Suelte el guarnecido interior.

- Desconecte el conector separando su
lengüeta.

- Quite la tapa de plástico.

- Gire el porta-lámpara un cuarto de
vuelta en el sentido contrario a las
agujas de un reloj.

- Sustituya la lámpara.


Piloto situado en el exterior
(puertas batientes)


- Desenrosque los dos tornillos con la
ayuda de un destornillador Torx
TM con un
extremo de 20.

- Retire el piloto.

- Sustituya la lámpara.
Piloto situado en el interior
(portón trasero)


- Desenrosque los dos tornillos con la
ayuda de un destornillador Torx
TM con un
extremo de 20.

- Retire la tapa de plástico.

- Retire el porta-lámparas separando las
dos lengüetas.

- Quite la lámpara defectuosa pulsando
ligeramente encima y girándola en el
sentido contrario a las agujas de un
reloj.

- Sustituya la lámpara.

136

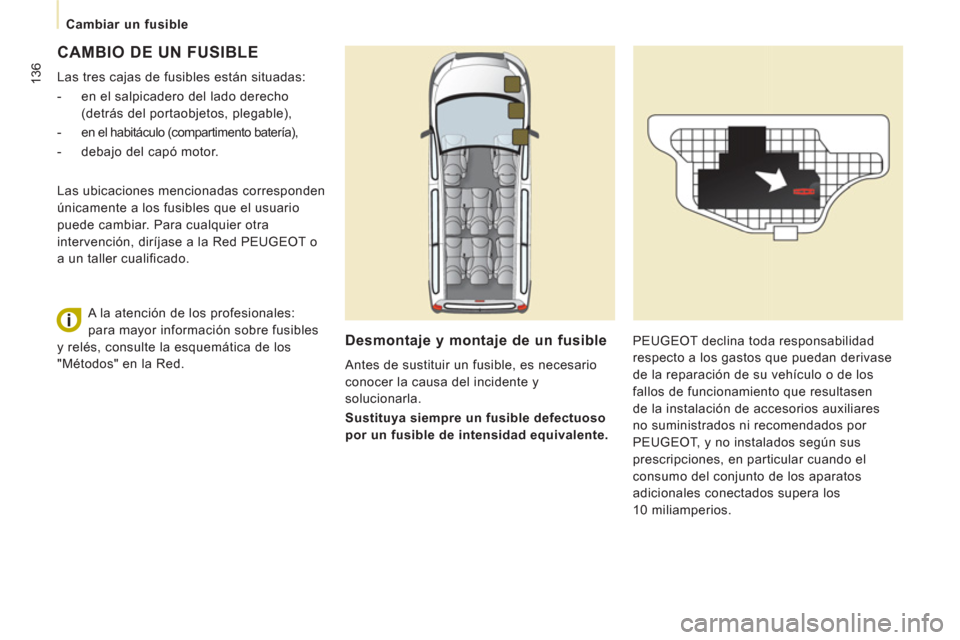

Cambiar un fusible

CAMBIO DE UN FUSIBLE

Las tres cajas de fusibles están situadas:


- en el salpicadero del lado derecho
(detrás del portaobjetos, plegable),

- en el habitáculo (compartimento batería),

- debajo del capó motor.
Desmontaje y montaje de un fusible

Antes de sustituir un fusible, es necesario
conocer la causa del incidente y
solucionarla.

Sustituya siempre un fusible defectuoso
por un fusible de intensidad equivalente. PEUGEOT declina toda responsabilidad
respecto a los gastos que puedan derivase
de la reparación de su vehículo o de los
fallos de funcionamiento que resultasen
de la instalación de accesorios auxiliares
no suministrados ni recomendados por
PEUGEOT, y no instalados según sus
prescripciones, en particular cuando el
consumo del conjunto de los aparatos
adicionales conectados supera los
10 miliamperios. Las ubicaciones mencionadas corresponden
únicamente a los fusibles que el usuario
puede cambiar. Para cualquier otra
intervención, diríjase a la Red PEUGEOT o
a un taller cualificado.
A la atención de los profesionales:
para mayor información sobre fusibles
y relés, consulte la esquemática de los
"Métodos" en la Red.

137
Cambiar un fusible
AYUDA RÁPIDA
7

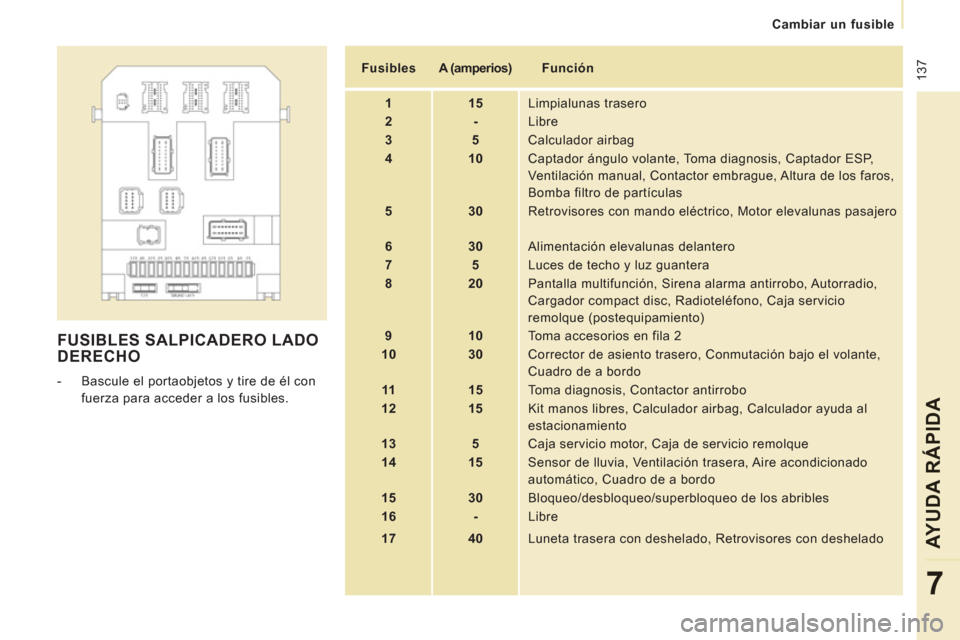

FUSIBLES SALPICADERO LADODERECHO



- Bascule el portaobjetos y tire de él con
fuerza para acceder a los fusibles.

Fusibles


A (amperios)


Función


1


15
Limpialunas trasero


2


-
Libre


3


5
Calculador airbag


4


10
Captador ángulo volante, Toma diagnosis, Captador ESP,
Ventilación manual, Contactor embrague, Altura de los faros,
Bomba filtro de partículas


5


30
Retrovisores con mando eléctrico, Motor elevalunas pasajero


6


30
Alimentación elevalunas delantero


7


5
Luces de techo y luz guantera


8


20
Pantalla multifunción, Sirena alarma antirrobo, Autorradio,
Cargador compact disc, Radioteléfono, Caja servicio
remolque (postequipamiento)


9


10
Toma accesorios en fila 2


10


30
Corrector de asiento trasero, Conmutación bajo el volante,
Cuadro de a bordo


11

15
Toma diagnosis, Contactor antirrobo


12


15
Kit manos libres, Calculador airbag, Calculador ayuda al
estacionamiento


13


5
Caja servicio motor, Caja de servicio remolque


14


15
Sensor de lluvia, Ventilación trasera, Aire acondicionado
automático, Cuadro de a bordo


15


30
Bloqueo/desbloqueo/superbloqueo de los abribles


16


-
Libre


17


40
Luneta trasera con deshelado, Retrovisores con deshelado

138


Cambiar un fusible

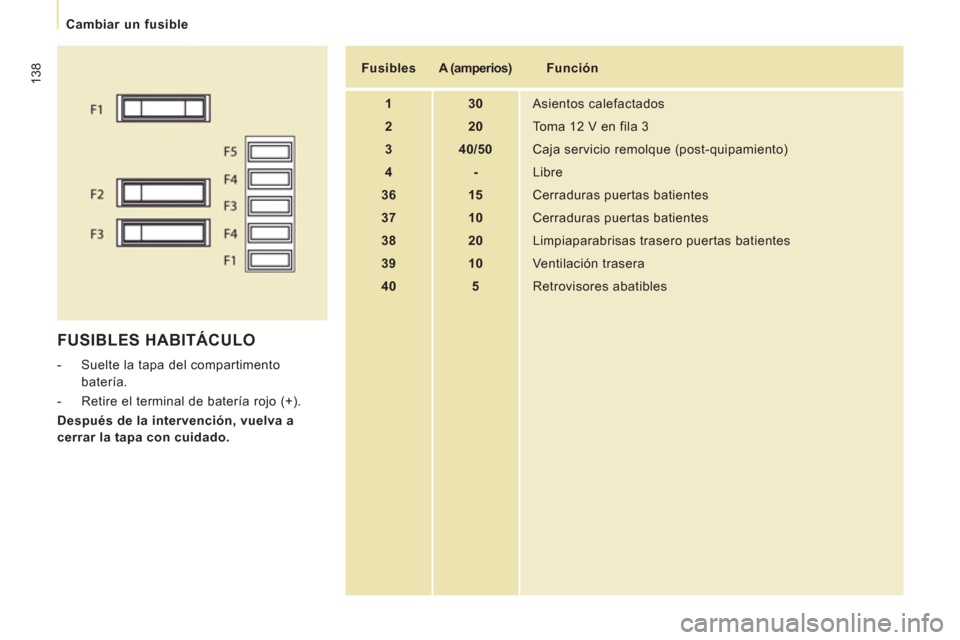

FUSIBLES HABITÁCULO



- Suelte la tapa del compartimento
batería.

- Retire el terminal de batería rojo (+).

Después de la intervención, vuelva a
cerrar la tapa con cuidado.

Fusibles


A (amperios)


Función


1


30
Asientos calefactados


2


20
Toma 12 V en fila 3


3


40/50
Caja servicio remolque (post-quipamiento)


4


-
Libre


36


15
Cerraduras puertas batientes


37


10
Cerraduras puertas batientes


38


20
Limpiaparabrisas trasero puertas batientes


39


10
Ventilación trasera


40


5
Retrovisores abatibles

139
Cambiar un fusible
AYUDA RÁPIDA
7
FUSIBLES DEBAJO DEL CAPÓMOTOR



- Después de haber abierto el capó,
deslice el soporte del líquido
lavaparabrisas para facilitar el acceso.

- Suelte y bascule la caja para acceder a
los fusibles.

Fusibles


A (amperios)


Función


1


20
Calculador motor, Dispositivos alimentación carburante y
alimentación aire, Grupo motoventilador


2


15
Claxon


3


10
Bomba lavaparabrisas delantero y trasero


4


20
Bomba lavafaros


5


15
Dispositivo alimentación carburante


6


10
Dirección asistida, Contactor pedal del freno secundario


7


10
Sistema de frenado (ABS/ESP)


8


20
Mando del arranque


9


10
Contactor pedal del freno principal


10


30
Dispositivos alimentación carburante y alimentación aire,
Dispositivos anticontaminación


11


40
Ventilación delantera


12


30
Limpiaparabrisas delantero


13


40
Caja servicio inteligente


14


30
Libre

140

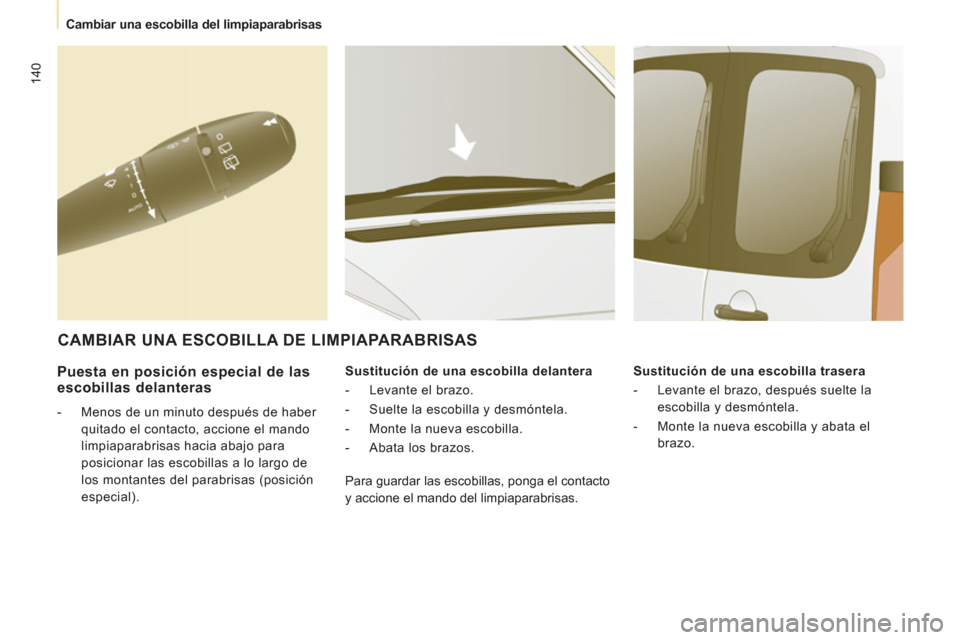

Cambiar una escobilla del limpiaparabrisas



Puesta en posición especial de lasescobillas delanteras



- Menos de un minuto después de haber
quitado el contacto, accione el mando
limpiaparabrisas hacia abajo para
posicionar las escobillas a lo largo de
los montantes del parabrisas (posición
especial).
Sustitución de una escobilla delantera


- Levante el brazo.

- Suelte la escobilla y desmóntela.

- Monte la nueva escobilla.

- Abata los brazos.
Sustitución de una escobilla trasera


- Levante el brazo, después suelte la
escobilla y desmóntela.

- Monte la nueva escobilla y abata el
brazo.


CAMBIAR UNA ESCOBILLA DE LIMPIAPARABRISAS

Para guardar las escobillas, ponga el contacto
y accione el mando del limpiaparabrisas.

141

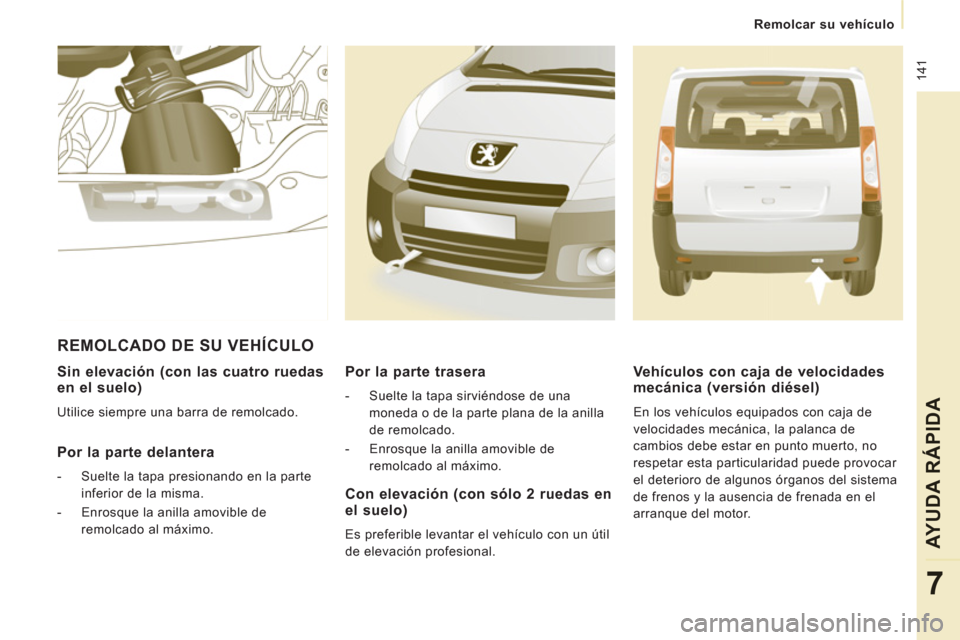

Remolcar su vehículo
AYUDA RÁPIDA
7


Sin elevación (con las cuatro ruedasen el suelo)

Utilice siempre una barra de remolcado.


Por la parte delantera



- Suelte la tapa presionando en la parte
inferior de la misma.

- Enrosque la anilla amovible de
remolcado al máximo.


REMOLCADO DE SU VEHÍCULO
Con elevación (con sólo 2 ruedas enel suelo)

Es preferible levantar el vehículo con un útil
de elevación profesional.
Por la parte trasera



- Suelte la tapa sirviéndose de una
moneda o de la parte plana de la anilla
de remolcado.

- Enrosque la anilla amovible de
remolcado al máximo.


Vehículos con caja de velocidadesmecánica (versión diésel)

En los vehículos equipados con caja de
velocidades mecánica, la palanca de
cambios debe estar en punto muerto, no
respetar esta particularidad puede provocar
el deterioro de algunos órganos del sistema
de frenos y la ausencia de frenada en el
arranque del motor.

142

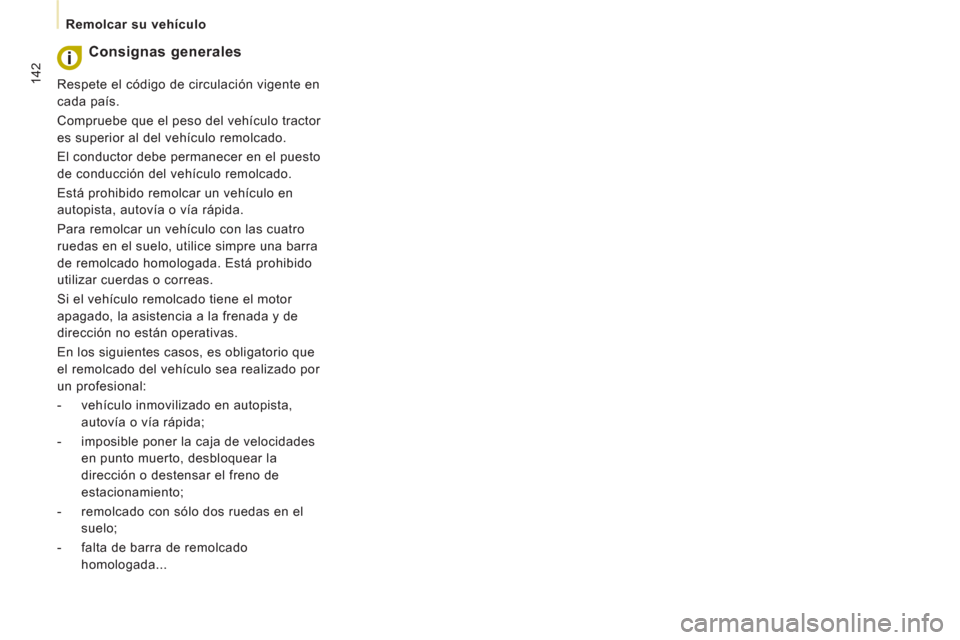

Remolcar su vehículo



Consignas generales

Respete el código de circulación vigente en
cada país.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor debe permanecer en el puesto
de conducción del vehículo remolcado.
Está prohibido remolcar un vehículo en
autopista, autovía o vía rápida.
Para remolcar un vehículo con las cuatro
ruedas en el suelo, utilice simpre una barra
de remolcado homologada. Está prohibido
utilizar cuerdas o correas.
Si el vehículo remolcado tiene el motor
apagado, la asistencia a la frenada y de
dirección no están operativas.
En los siguientes casos, es obligatorio que
el remolcado del vehículo sea realizado por
un profesional:


- vehículo inmovilizado en autopista,
autovía o vía rápida;

- imposible poner la caja de velocidades
en punto muerto, desbloquear la
dirección o destensar el freno de
estacionamiento;

- remolcado con sólo dos ruedas en el
suelo;

- falta de barra de remolcado
homologada...
