2011 Peugeot Expert Tepee Manual del propietario (in Spanish)

127
Cambiar una rueda
AYUDA RÁPIDA
7

- Levante el protector, situado en el apoyapie,
para acceder al tornillo de la cesta.

- Desenrosque el tornillo con la manivela
desmontaruedas hasta bajar la cesta al
máximo.
- Saque la cesta del gancho y ponga la
rueda de repuesto cerca de la rueda que
debe cambiar.


3. RUEDA DE REPUESTO



- Acceda a la rueda de repuesto por la
parte trasera.

- Abra las puertas traseras. Puede encender la luz de techo para
aumentar la luminosidad.

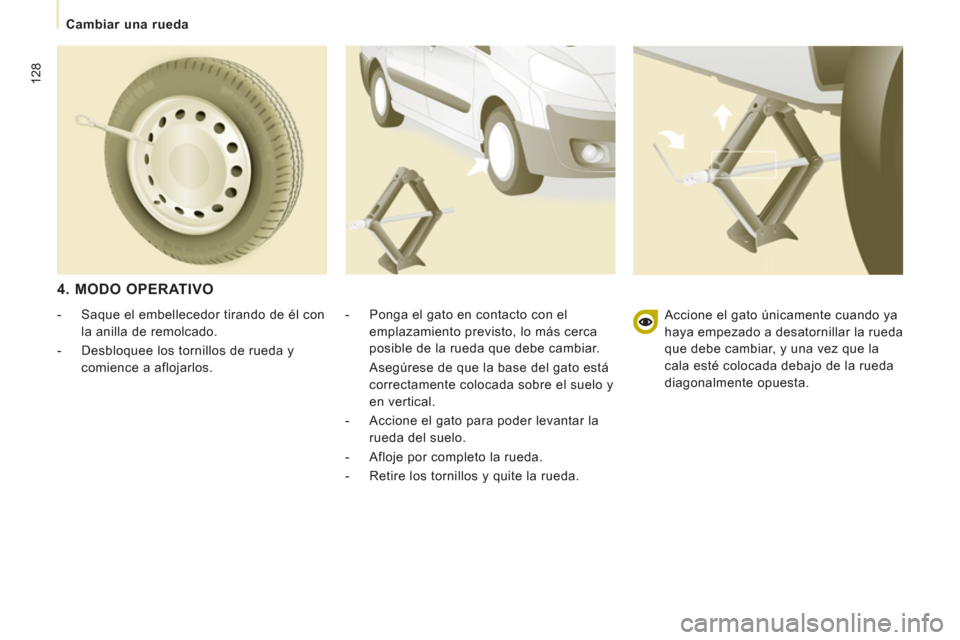

128


Cambiar una rueda


4. MODO OPERATIVO


- Ponga el gato en contacto con el
emplazamiento previsto, lo más cerca
posible de la rueda que debe cambiar.
Asegúrese de que la base del gato está
correctamente colocada sobre el suelo y
en vertical.

- Accione el gato para poder levantar la
rueda del suelo.

- Afloje por completo la rueda.

- Retire los tornillos y quite la rueda.

- Saque el embellecedor tirando de él con
la anilla de remolcado.

- Desbloquee los tornillos de rueda y
comience a aflojarlos. Accione el gato únicamente cuando ya
haya empezado a desatornillar la rueda
que debe cambiar, y una vez que la
cala esté colocada debajo de la rueda
diagonalmente opuesta.

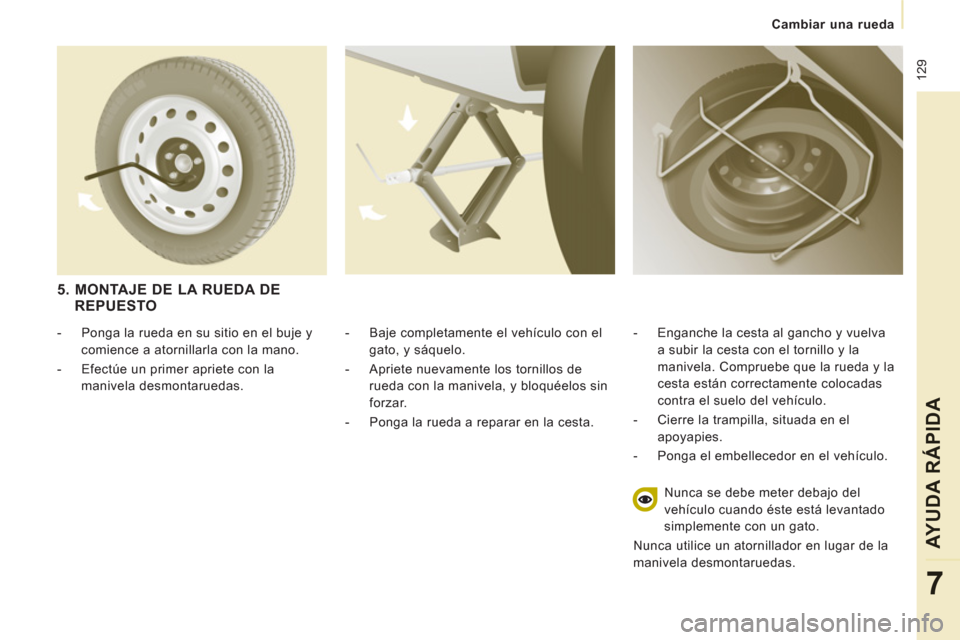

129
Cambiar una rueda
AYUDA RÁPIDA
7

- Baje completamente el vehículo con el
gato, y sáquelo.

- Apriete nuevamente los tornillos de
rueda con la manivela, y bloquéelos sin
forzar.

- Ponga la rueda a reparar en la cesta.
- Enganche la cesta al gancho y vuelva
a subir la cesta con el tornillo y la
manivela. Compruebe que la rueda y la
cesta están correctamente colocadas
contra el suelo del vehículo.

- Cierre la trampilla, situada en el
apoyapies.

- Ponga el embellecedor en el vehículo.
Nunca se debe meter debajo del
vehículo cuando éste está levantado
simplemente con un gato.
Nunca utilice un atornillador en lugar de la
manivela desmontaruedas.


5. MONTAJE DE LA RUEDA DE REPUESTO



- Ponga la rueda en su sitio en el buje y
comience a atornillarla con la mano.

- Efectúe un primer apriete con la
manivela desmontaruedas.

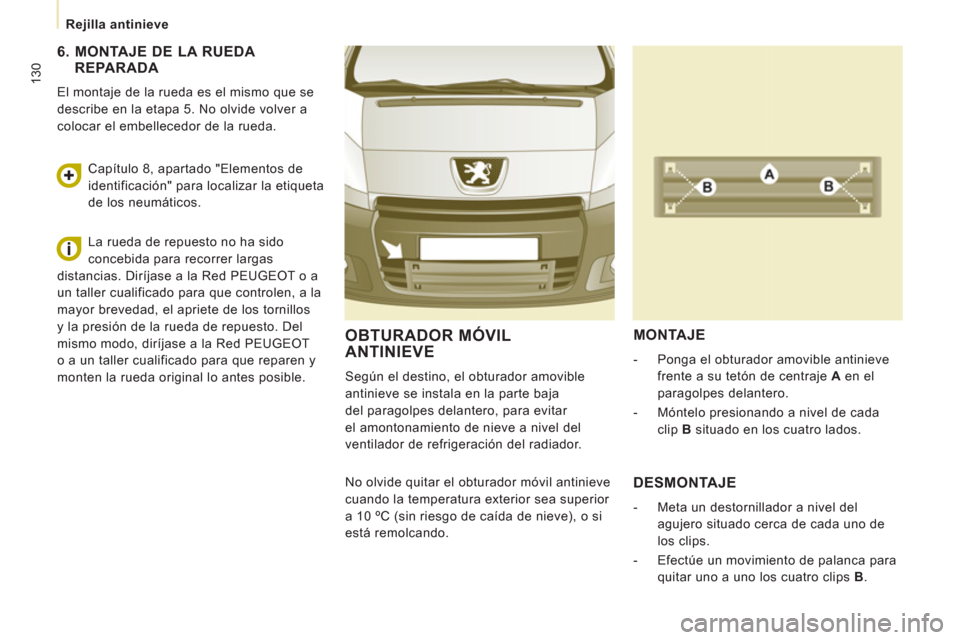

130


Rejilla antinieve

OBTURADOR MÓVILANTINIEVE

Según el destino, el obturador amovible
antinieve se instala en la parte baja
del paragolpes delantero, para evitar
el amontonamiento de nieve a nivel del
ventilador de refrigeración del radiador.

MONTAJE



- Ponga el obturador amovible antinieve
frente a su tetón de centraje A
en el
paragolpes delantero.

- Móntelo presionando a nivel de cada
clip B
situado en los cuatro lados.

No olvide quitar el obturador móvil antinieve
cuando la temperatura exterior sea superior
a 10 ºC (sin riesgo de caída de nieve), o si
está remolcando.

DESMONTAJE



- Meta un destornillador a nivel del
agujero situado cerca de cada uno de
los clips.

- Efectúe un movimiento de palanca para
quitar uno a uno los cuatro clips B
.



6. MONTAJE DE LA RUEDA REPARADA

El montaje de la rueda es el mismo que se
describe en la etapa 5. No olvide volver a
colocar el embellecedor de la rueda.
Capítulo 8, apartado "Elementos de
identificación" para localizar la etiqueta
de los neumáticos.
La rueda de repuesto no ha sido
concebida para recorrer largas
distancias. Diríjase a la Red PEUGEOT o a
un taller cualificado para que controlen, a la
mayor brevedad, el apriete de los tornillos
y la presión de la rueda de repuesto. Del
mismo modo, diríjase a la Red PEUGEOT
o a un taller cualificado para que reparen y
monten la rueda original lo antes posible.

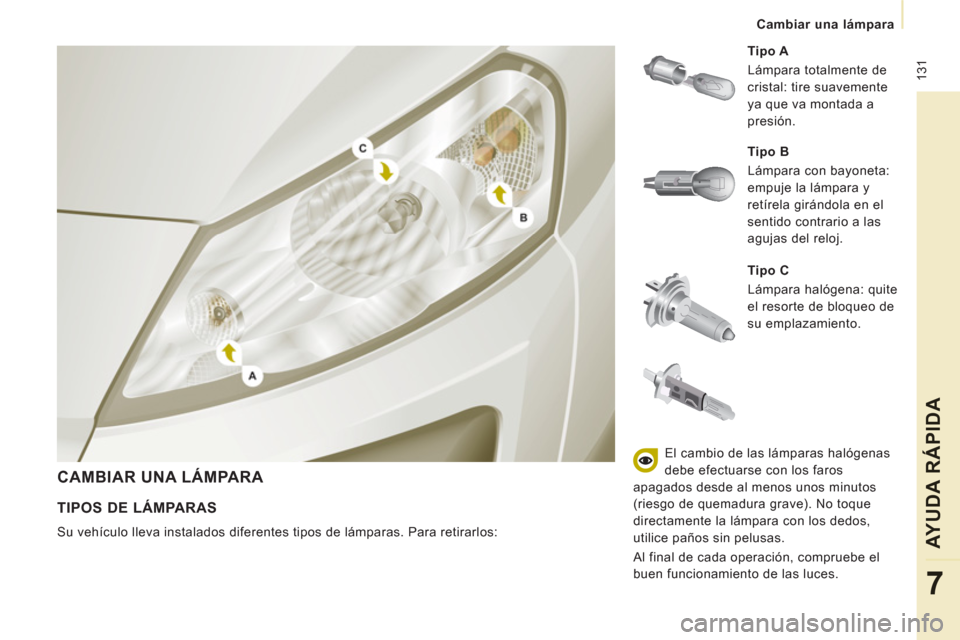

131
Cambiar una lámpara
AYUDA RÁPIDA
7
CAMBIAR UNA LÁMPARA


Tipo C
Lámpara halógena: quite
el resorte de bloqueo de
su emplazamiento.
Tipo A
Lámpara totalmente de
cristal: tire suavemente
ya que va montada a
presión.

TIPOS DE LÁMPARAS

Su vehículo lleva instalados diferentes tipos de lámparas. Para retirarlos:
Tipo B
Lámpara con bayoneta:
empuje la lámpara y
retírela girándola en el
sentido contrario a las
agujas del reloj.
El cambio de las lámparas halógenas
debe efectuarse con los faros
apagados desde al menos unos minutos
(riesgo de quemadura grave). No toque
directamente la lámpara con los dedos,
utilice paños sin pelusas.
Al final de cada operación, compruebe el
buen funcionamiento de las luces.

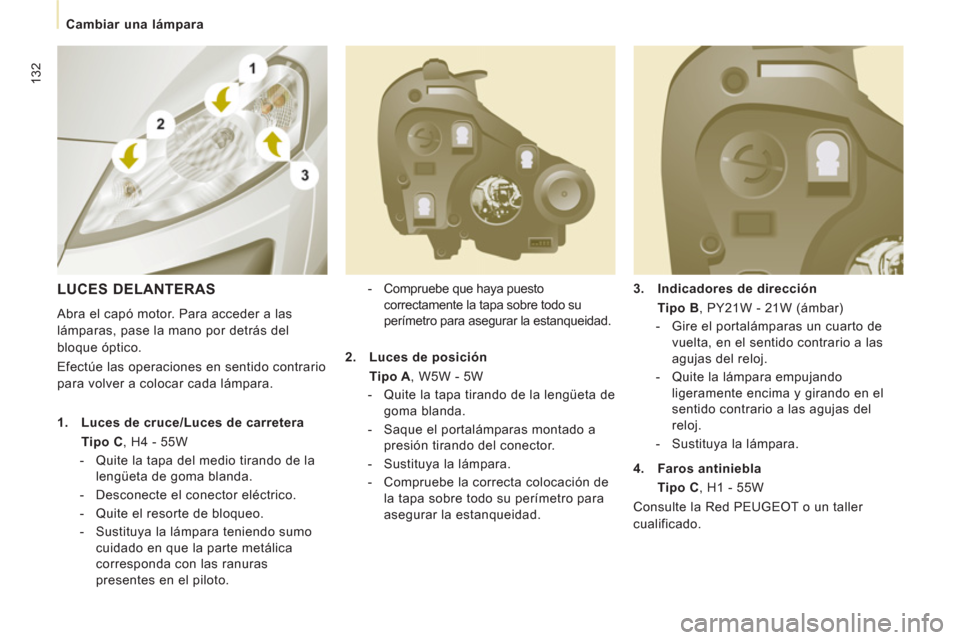

132


Cambiar una lámpara

3.
Indicadores de dirección
Tipo B
, PY21W - 21W (ámbar)


- Gire el portalámparas un cuarto de
vuelta, en el sentido contrario a las
agujas del reloj.

- Quite la lámpara empujando
ligeramente encima y girando en el
sentido contrario a las agujas del
reloj.

- Sustituya la lámpara.
- Compruebe que haya puesto
correctamente la tapa sobre todo su
perímetro para asegurar la estanqueidad.


LUCES DELANTERAS

Abra el capó motor. Para acceder a las
lámparas, pase la mano por detrás del
bloque óptico.
Efectúe las operaciones en sentido contrario
para volver a colocar cada lámpara.


1.
Luces de cruce/Luces de carretera
Tipo C
, H4 - 55W


- Quite la tapa del medio tirando de la
lengüeta de goma blanda.

- Desconecte el conector eléctrico.

- Quite el resorte de bloqueo.

- Sustituya la lámpara teniendo sumo
cuidado en que la parte metálica
corresponda con las ranuras
presentes en el piloto.
2.
Luces de posición
Tipo A
, W5W - 5W


- Quite la tapa tirando de la lengüeta de
goma blanda.

- Saque el portalámparas montado a
presión tirando del conector.

- Sustituya la lámpara.

- Compruebe la correcta colocación de
la tapa sobre todo su perímetro para
asegurar la estanqueidad.
4.
Faros antiniebla
Tipo C
, H1 - 55W
Consulte la Red PEUGEOT o un taller
cualificado.

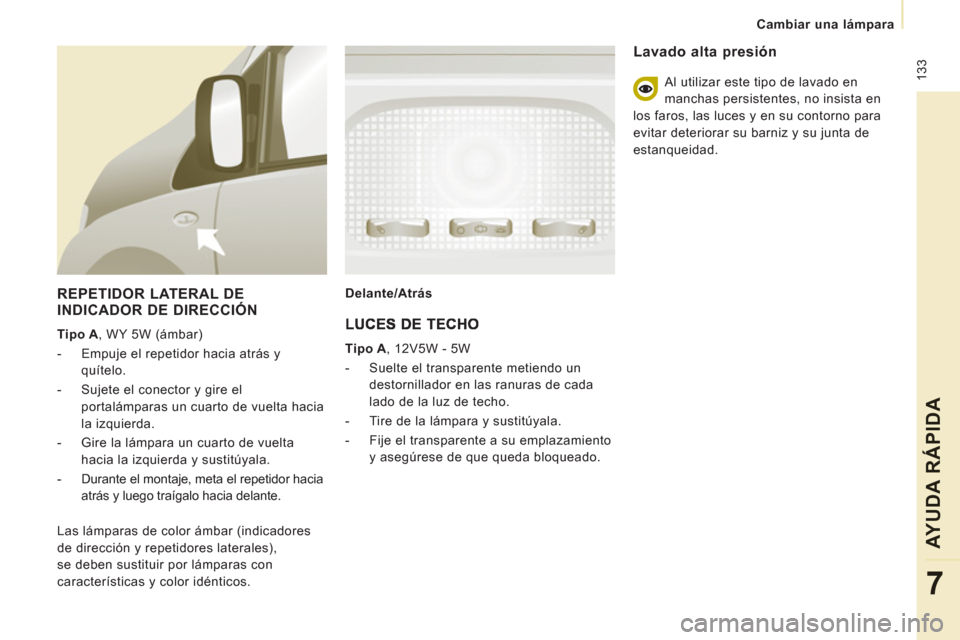

133
Cambiar una lámpara
AYUDA RÁPIDA
7

REPETIDOR LATERAL DE
INDICADOR DE DIRECCIÓN

Tipo A
, WY 5W (ámbar)


- Empuje el repetidor hacia atrás y
quítelo.

- Sujete el conector y gire el
portalámparas un cuarto de vuelta hacia
la izquierda.

- Gire la lámpara un cuarto de vuelta
hacia la izquierda y sustitúyala.

- Durante el montaje, meta el repetidor hacia
atrás y luego traígalo hacia delante.
Delante/Atrás

Las lámparas de color ámbar (indicadores
de dirección y repetidores laterales),
se deben sustituir por lámparas con
características y color idénticos.
Tipo A
, 12V5W - 5W


- Suelte el transparente metiendo un
destornillador en las ranuras de cada
lado de la luz de techo.

- Tire de la lámpara y sustitúyala.

- Fije el transparente a su emplazamiento
y asegúrese de que queda bloqueado.



Lavado alta presión

Al utilizar este tipo de lavado en
manchas persistentes, no insista en
los faros, las luces y en su contorno para
evitar deteriorar su barniz y su junta de
estanqueidad.

134


Cambiar una lámpara

LUCES TRASERAS

Para más información sobre las lámparas,
remítase a los "Tipos de lámparas".

- Encuentre la lámpara defectuosa y
después abra las puertas traseras a
180º. Capítulo 2, parte "Puertas".

- Retire las dos tuercas de fijación.
Desde el exterior, tire del bloque
transparente.

- Sujetando el piloto, desconecte el
conector eléctrico.
- Separe las 8 lengüetas para sacar el
porta-lámpara.

- Quite la lámpara defectuosa pulsando
ligeramente encima y girando en sentido
contrario a las agujas de un reloj.

- Sustituya la lámpara.

1.
Luces de stop/luces de posición

Tipo B
, P21/5W - 21/5W

2.
Indicadores de dirección

Tipo B
, PY21W - 21W (ámbar)

3.
Luces de marcha atrás

Tipo B
, P21W - 21W

4.
Luces antiniebla

Tipo B
, P21W - 21W En el montaje, coloque correctamente:


- las 8 lengüetas,

- las dos tuercas blancas en los dos
agujeros de goma para mantener la
estanqueidad del piloto,

- el cable de alimentación para no
pellizcarlo.
