Page 257 of 268

15
1

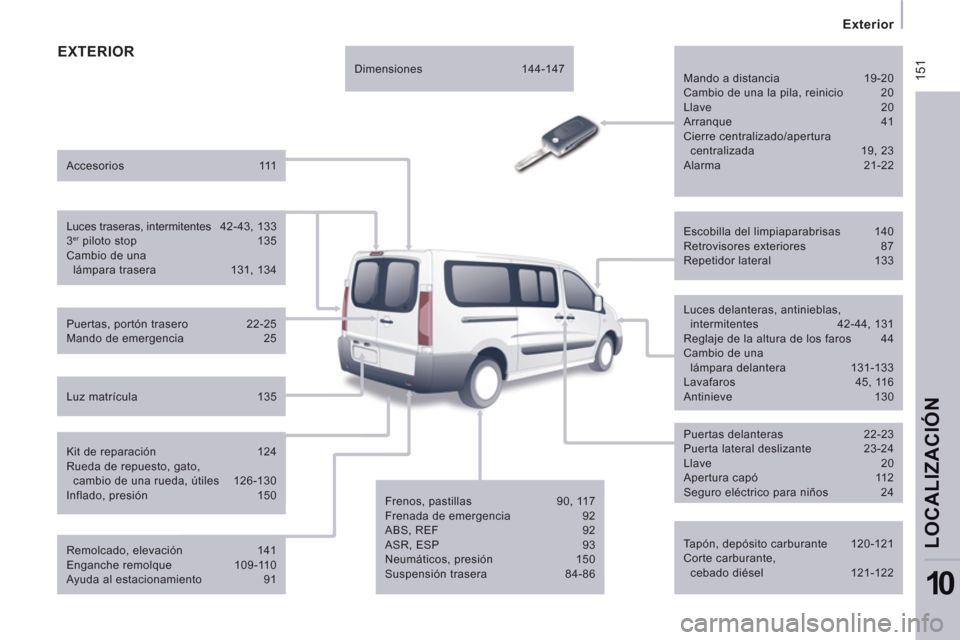

Exterior
LOCALIZACIÓ
N
10
EXTERIOR
Tapón, depósito carburante 120-121
Corte carburante,
cebado diésel 121-122
Escobilla del limpiaparabrisas 140
Retrovisores exteriores 87
Repetidor lateral 133
Luces delanteras, antinieblas,
intermitentes 42-44, 131
Reglaje de la altura de los faros 44
Cambio de una
lámpara delantera 131-133
Lavafaros 45, 116
Antinieve 130
Puertas delanteras 22-23
Puerta lateral deslizante 23-24
Llave 20
Apertura capó 112
Seguro eléctrico para niños 24
Frenos, pastillas 90, 117
Frenada de emergencia 92
ABS, REF 92
ASR, ESP 93
Neumáticos, presión 150
Suspensión trasera 84-86
Puertas, portón trasero 22-25
Mando de emergencia 25
Accesorios 111
Luz matrícula 135
Dimensiones 144-147
Kit de reparación 124
Rueda de repuesto, gato,
cambio de una rueda, útiles 126-130
Inflado, presión 150
Mando a distancia 19-20
Cambio de una la pila, reinicio 20
Llave 20
Arranque 41
Cierre centralizado/apertura
centralizada 19, 23
Alarma 21-22
Remolcado, elevación 141
Enganche remolque 109-110
Ayuda al estacionamiento 91
Luces traseras, intermitentes 42-43, 133
3
er
piloto stop 135
Cambio de una
lámpara trasera 131, 134
Page 258 of 268
152

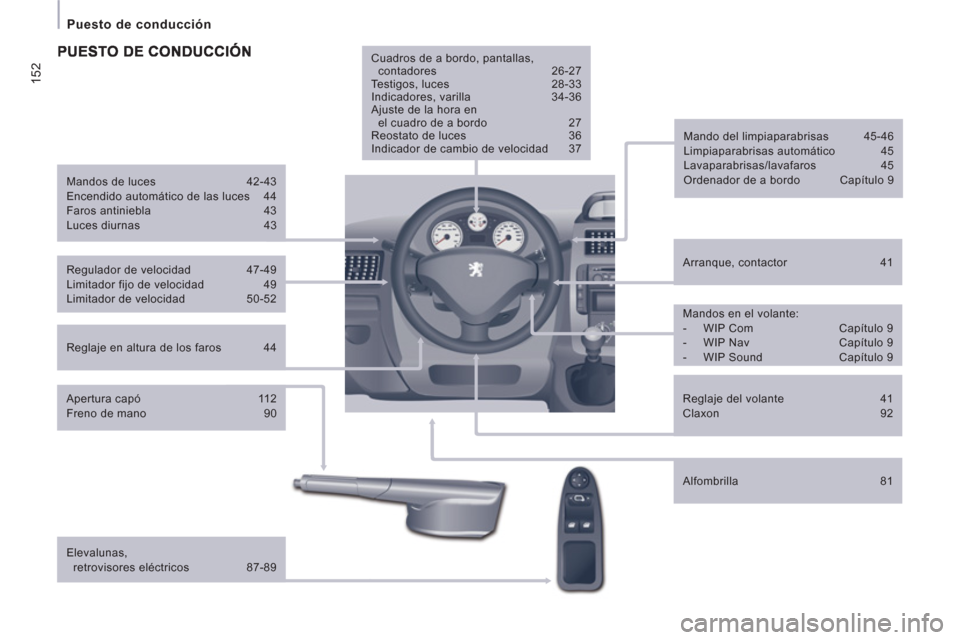

Puesto de conducción
Reglaje en altura de los faros 44
Arranque, contactor 41
Mando del limpiaparabrisas 45-46
Limpiaparabrisas automático 45
Lavaparabrisas/lavafaros 45
Ordenador de a bordo Capítulo 9
Regulador de velocidad 47-49
Limitador fijo de velocidad 49
Limitador de velocidad 50-52
Mandos en el volante:
- WIP Com Capítulo 9
- WIP Nav Capítulo 9
- WIP Sound Capítulo 9
Mandos de luces 42-43
Encendido automático de las luces 44
Faros antiniebla 43
Luces diurnas 43
Apertura capó 112
Freno de mano 90
Elevalunas,
retrovisores eléctricos 87-89
Cuadros de a bordo, pantallas,
contadores 26-27
Testigos, luces 28-33
Indicadores, varilla 34-36
Ajuste de la hora en
el cuadro de a bordo 27
Reostato de luces 36
Indicador de cambio de velocidad 37
Alfombrilla 81
Reglaje del volante 41
Claxon 92
Page 259 of 268

15
3

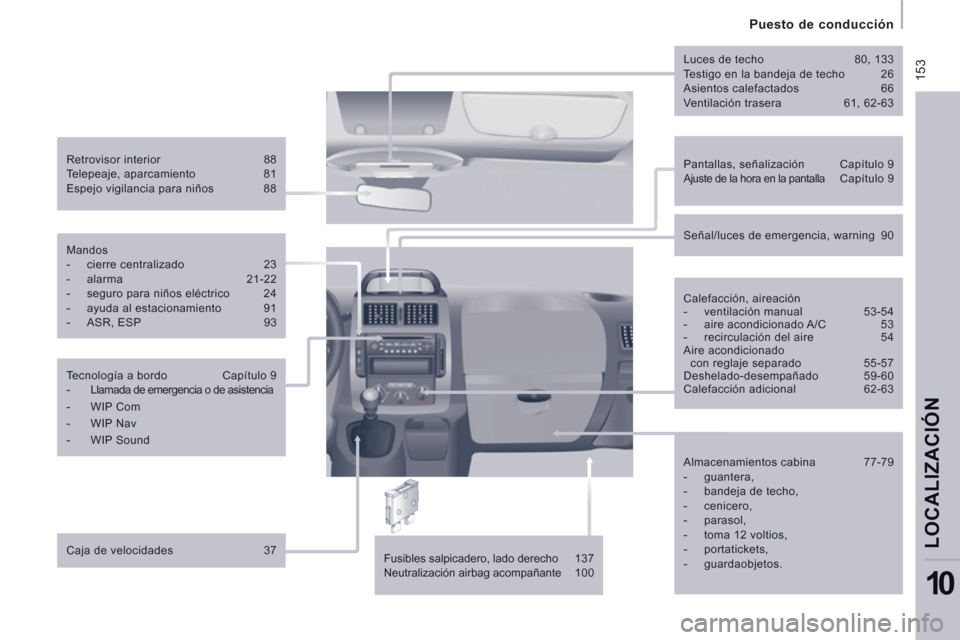

Puesto de conducción
LOCALIZACIÓ
N
10
Pantallas, señalización Capítulo 9
Ajuste de la hora en la pantalla Capítulo 9
Retrovisor interior 88
Telepeaje, aparcamiento 81
Espejo vigilancia para niños 88
Luces de techo 80, 133
Testigo en la bandeja de techo 26
Asientos calefactados 66
Ventilación trasera 61, 62-63
Fusibles salpicadero, lado derecho 137
Neutralización airbag acompañante 100
Mandos
- cierre centralizado 23
- alarma 21-22
- seguro para niños eléctrico 24
- ayuda al estacionamiento 91
- ASR, ESP 93
Tecnología a bordo Capítulo 9
- Llamada de emergencia o de asistencia
- WIP Com
- WIP Nav
- WIP Sound
Caja de velocidades 37
Señal/luces de emergencia, warning 90
Calefacción, aireación
- ventilación manual 53-54
- aire acondicionado A/C 53
- recirculación del aire 54
Aire acondicionado
con reglaje separado 55-57
Deshelado-desempañado 59-60
Calefacción adicional 62-63
Almacenamientos cabina 77-79
- guantera,
- bandeja de techo,
- cenicero,
- parasol,
- toma 12 voltios,
- portatickets,
- guardaobjetos.
Page 260 of 268

154

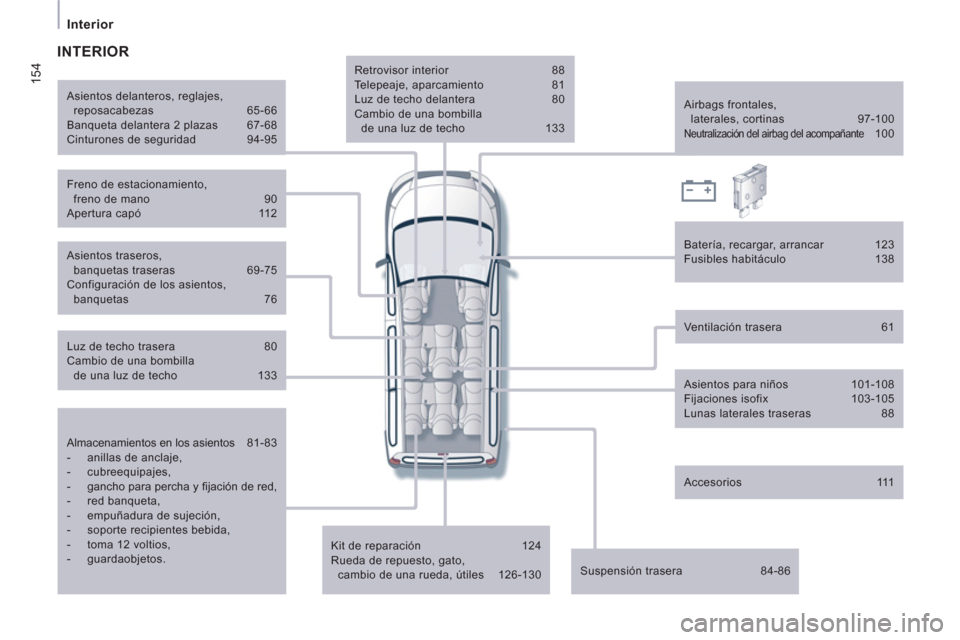

Interior
Almacenamientos en los asientos 81-83
- anillas de anclaje,
- cubreequipajes,
- gancho para percha y fi jación de red,
- red banqueta,
- empuñadura de sujeción,
- soporte recipientes bebida,
- toma 12 voltios,
- guardaobjetos.
Kit de reparación 124
Rueda de repuesto, gato,
cambio de una rueda, útiles 126-130
Suspensión trasera 84-86
Airbags frontales,
laterales, cortinas 97-100
Neutralización del airbag del acompañante 100
Freno de estacionamiento,
freno de mano 90
Apertura capó 112
Batería, recargar, arrancar 123
Fusibles habitáculo 138
Asientos delanteros, reglajes,
reposacabezas 65-66
Banqueta delantera 2 plazas 67-68
Cinturones de seguridad 94-95
Ventilación trasera 61
Asientos para niños 101-108
Fijaciones isofix 103-105
Lunas laterales traseras 88
INTERIOR
Asientos traseros,
banquetas traseras 69-75
Configuración de los asientos,
banquetas 76
Luz de techo trasera 80
Cambio de una bombilla
de una luz de techo 133
Accesorios 111
Retrovisor interior 88
Telepeaje, aparcamiento 81
Luz de techo delantera 80
Cambio de una bombilla
de una luz de techo 133
Page 261 of 268

155

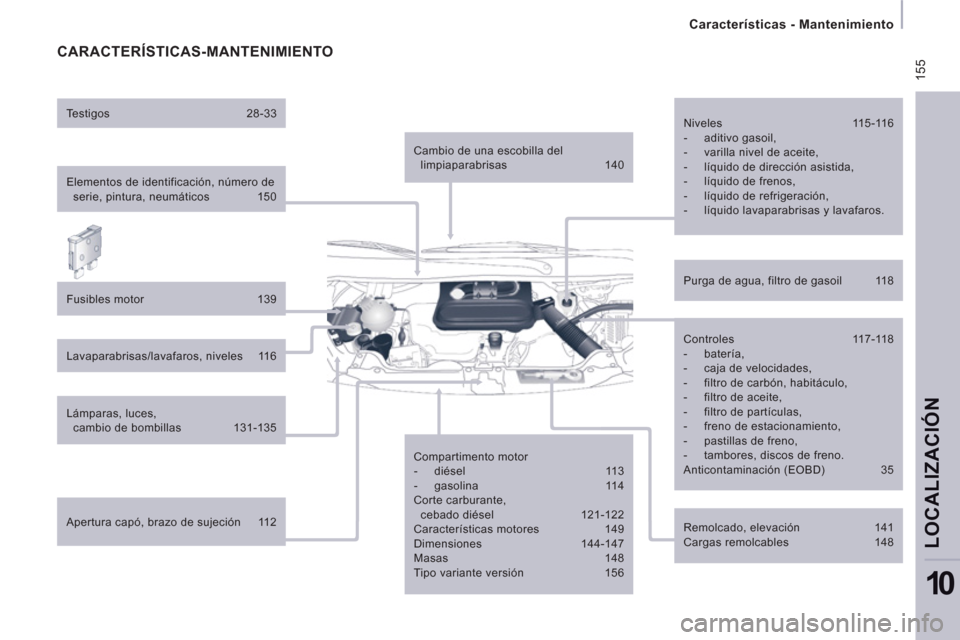

Características - Mantenimiento
LOCALIZACIÓ
N
10
CARACTERÍSTICAS-MANTENIMIENTO
Elementos de identificación, número de
serie, pintura, neumáticos 150
Fusibles motor 139
Lavaparabrisas/lavafaros, niveles 116
Lámparas, luces,
cambio de bombillas 131-135
Controles 117-118
- batería,
- caja de velocidades,
- filtro de carbón, habitáculo,
- filtro de aceite,
- filtro de partículas,
- freno de estacionamiento,
- pastillas de freno,
- tambores, discos de freno.
Anticontaminación (EOBD) 35
Purga de agua, filtro de gasoil 118
Compartimento motor
- diésel 113
- gasolina 114
Corte carburante,
cebado diésel 121-122
Características motores 149
Dimensiones 144-147
Masas 148
Tipo variante versión 156
Apertura capó, brazo de sujeción 112
Niveles 115-116
- aditivo gasoil,
- varilla nivel de aceite,
- líquido de dirección asistida,
- líquido de frenos,
- líquido de refrigeración,
- líquido lavaparabrisas y lavafaros.
Remolcado, elevación 141
Cargas remolcables 148
Testigos 28-33
Cambio de una escobilla del
limpiaparabrisas 140
Page 262 of 268
156

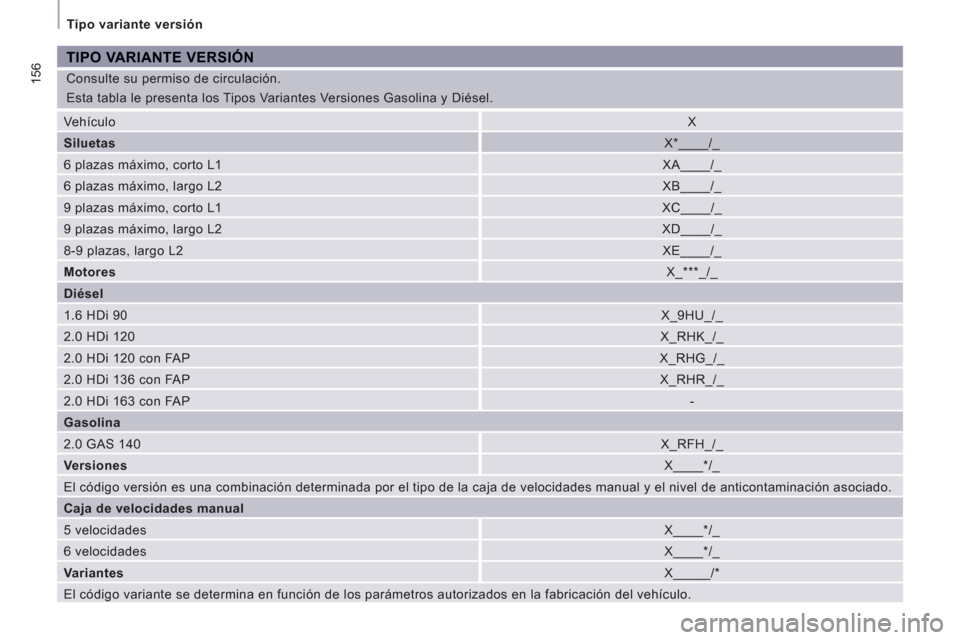

Tipo variante versión
Consulte su permiso de circulación.
Esta tabla le presenta los Tipos Variantes Versiones Gasolina y Diésel.
TIPO VARIANTE VERSIÓN
Vehículo
X
Siluetas
X*____/_
6 plazas máximo, corto L1
XA____/_
6 plazas máximo, largo L2
XB____/_
9 plazas máximo, corto L1
XC____/_
9 plazas máximo, largo L2
XD____/_
8-9 plazas, largo L2
XE____/_
Motores
X_***_/_
Diésel
1.6 HDi 90
X_9HU_/_
2.0 HDi 120
X_RHK_/_
2.0 HDi 120 con FAP
X_RHG_/_
2.0 HDi 136 con FAP
X_RHR_/_
2.0 HDi 163 con FAP
-
Gasolina
2.0 GAS 140
X_RFH_/_
Versiones
X____*/_
El código versión es una combinación determinada por el tipo de la caja de velocidades manual y el nivel de anticontaminación asociado.
Caja de velocidades manual
5 velocidades
X____*/_
6 velocidades
X____*/_
Variantes
X_____/*
El código variante se determina en función de los parámetros autorizados en la fabricación del vehículo.
Page 263 of 268
15
7

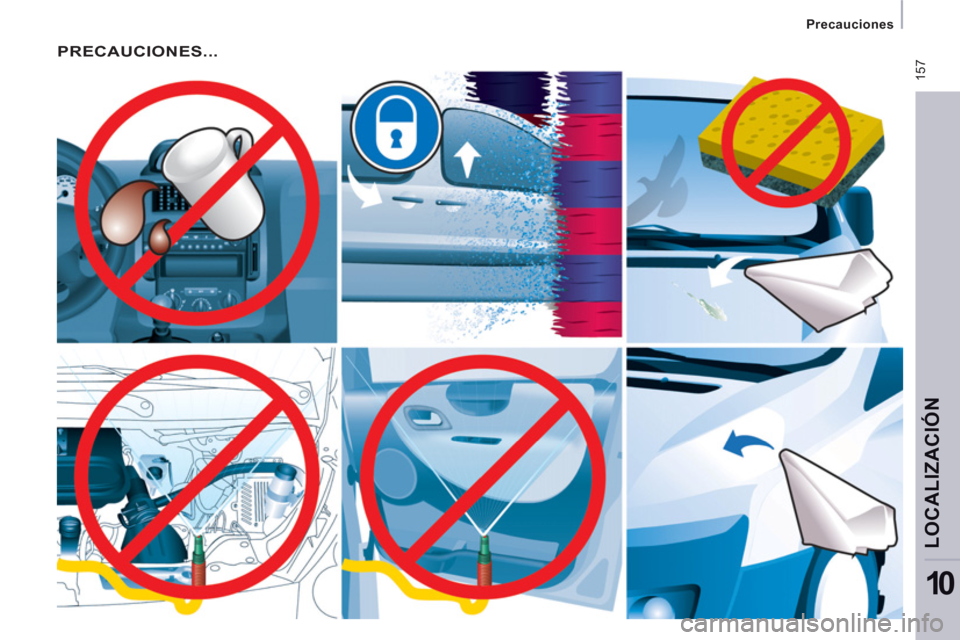

Precauciones
LOCALIZACIÓ
N
10
PRECAUCIONES...
