2011 Peugeot 308 SW BL Manuale del proprietario (in Italian)

3
i
i
71
CONFORT

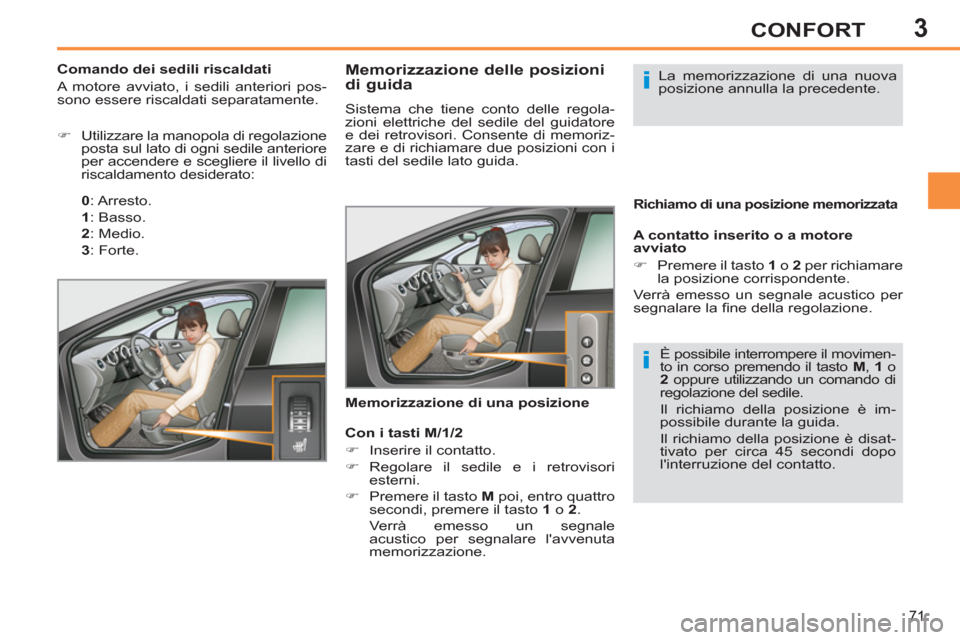

Memorizzazione delle posizioni
di guida
Sistema che tiene conto delle regola-
zioni elettriche del sedile del guidatore
e dei retrovisori. Consente di memoriz-
zare e di richiamare due posizioni con i
tasti del sedile lato guida.

A contatto inserito o a motore
avviato


)
Premere il tasto 1
o 2
per richiamare
la posizione corrispondente.
Verrà emesso un segnale acustico per
segnalare la fi ne della regolazione.

Memorizzazione di una posizione La memorizzazione di una nuova
posizione annulla la precedente.


Richiamo di una posizione memorizzata


Con i tasti M/1/2


)
Inserire il contatto.

)
Regolare il sedile e i retrovisori
esterni.

)
Premere il tasto M
poi, entro quattro
secondi, premere il tasto 1
o 2
.
Verrà emesso un segnale
acustico per segnalare l'avvenuta
memorizzazione. È possibile interrompere il movimen-
to in corso premendo il tasto M
, 1
o
2
oppure utilizzando un comando di
regolazione del sedile.
Il richiamo della posizione è im-
possibile durante la guida.
Il richiamo della posizione è disat-
tivato per circa 45 secondi dopo
l'interruzione del contatto.










Comando dei sedili riscaldati
A motore avviato, i sedili anteriori pos-
sono essere riscaldati separatamente.


)
Utilizzare la manopola di regolazione
posta sul lato di ogni sedile anteriore
per accendere e scegliere il livello di
riscaldamento desiderato:

0
: Arresto.

1
: Basso.

2
: Medio.

3
: Forte.

3
!
72
CONFORT

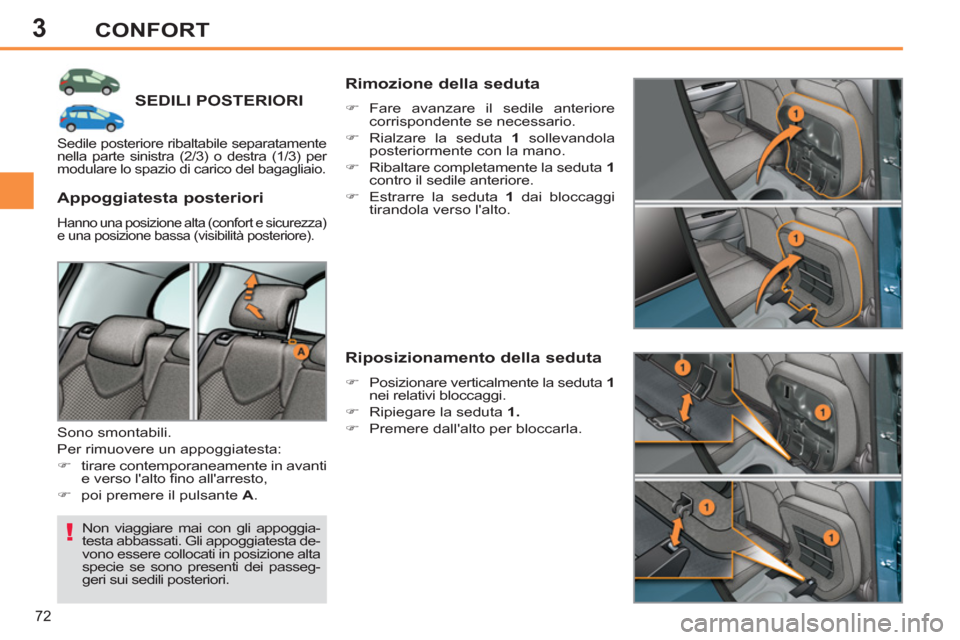

SEDILI POSTERIORI

Non viaggiare mai con gli appoggia-
testa abbassati. Gli appoggiatesta de-
vono essere collocati in posizione alta
specie se sono presenti dei passeg-
geri sui sedili posteriori.


Appoggiatesta posteriori
Hanno una posizione alta (confort e sicurezza)
e una posizione bassa (visibilità posteriore).
Sono smontabili.
Per rimuovere un appoggiatesta:


)
tirare contemporaneamente in avanti
e verso l'alto fi no all'arresto,

)
poi premere il pulsante A
.


Rimozione della seduta



)
Fare avanzare il sedile anteriore
corrispondente se necessario.

)
Rialzare la seduta 1
sollevandola
posteriormente con la mano.

)
Ribaltare completamente la seduta 1

contro il sedile anteriore.

)
Estrarre la seduta 1
dai bloccaggi
tirandola verso l'alto.



Riposizionamento della seduta



)
Posizionare verticalmente la seduta 1

nei relativi bloccaggi.

)
Ripiegare la seduta 1.


)
Premere dall'alto per bloccarla.


Sedile posteriore ribaltabile separatamente
nella parte sinistra (2/3) o destra (1/3) per
modulare lo spazio di carico del bagagliaio.

3
!
i
73
CONFORT

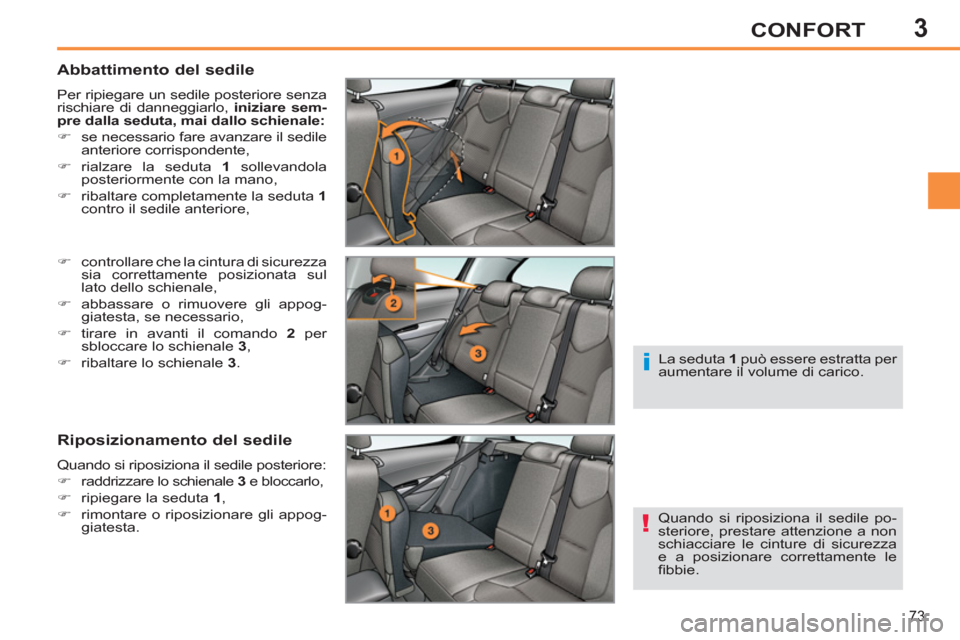

Abbattimento del sedile

Per ripiegare un sedile posteriore senza
rischiare di danneggiarlo, iniziare sem-
pre dalla seduta, mai dallo schienale:



)
se necessario fare avanzare il sedile
anteriore corrispondente,

)
rialzare la seduta 1
sollevandola
posteriormente con la mano,

)
ribaltare completamente la seduta 1

contro il sedile anteriore,

Riposizionamento del sedile

Quando si riposiziona il sedile posteriore:


)
raddrizzare lo schienale 3
e bloccarlo,

)
ripiegare la seduta 1
,

)
rimontare o riposizionare gli appog-
giatesta.
)
controllare che la cintura di sicurezza
sia correttamente posizionata sul
lato dello schienale,

)
abbassare o rimuovere gli appog-
giatesta, se necessario,

)
tirare in avanti il comando 2
per
sbloccare lo schienale 3
,

)
ribaltare lo schienale 3
.
Quando si riposiziona il sedile po-
steriore, prestare attenzione a non
schiacciare le cinture di sicurezza
e a posizionare correttamente le
fi bbie. La seduta 1
può essere estratta per
aumentare il volume di carico.

3
i
ii
74
CONFORT

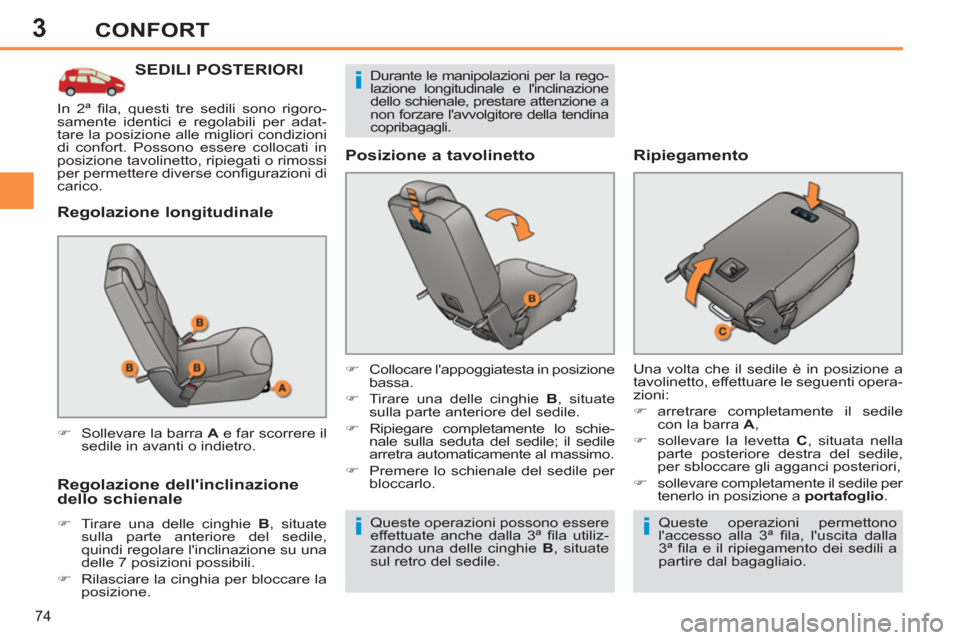

SEDILI POSTERIORI


Regolazione longitudinale

Regolazione dell'inclinazione
dello schienale


)
Tirare una delle cinghie B
, situate
sulla parte anteriore del sedile,
quindi regolare l'inclinazione su una
delle 7 posizioni possibili.

)
Rilasciare la cinghia per bloccare la
posizione.


Posizione a tavolinetto



)
Sollevare la barra A
e far scorrere il
sedile in avanti o indietro.


)
Collocare l'appoggiatesta in posizione
bassa.

)
Tirare una delle cinghie B
, situate
sulla parte anteriore del sedile.

)
Ripiegare completamente lo schie-
nale sulla seduta del sedile; il sedile
arretra automaticamente al massimo.

)
Premere lo schienale del sedile per
bloccarlo.


Ripiegamento

Una volta che il sedile è in posizione a
tavolinetto, effettuare le seguenti opera-
zioni:


)
arretrare completamente il sedile
con la barra A
,

)
sollevare la levetta C
, situata nella
parte posteriore destra del sedile,
per sbloccare gli agganci posteriori,

)
sollevare completamente il sedile per
tenerlo in posizione a portafoglio
.
Queste operazioni possono essere
effettuate anche dalla 3ª fi la utiliz-
zando una delle cinghie B
, situate
sul retro del sedile. Queste operazioni permettono
l'accesso alla 3ª fi la, l'uscita dalla
3ª fi la e il ripiegamento dei sedili a
partire dal bagagliaio. In 2ª fi la, questi tre sedili sono rigoro-
samente identici e regolabili per adat-
tare la posizione alle migliori condizioni
di confort. Possono essere collocati in
posizione tavolinetto, ripiegati o rimossi
per permettere diverse confi gurazioni di
carico. Durante le manipolazioni per la rego-
lazione longitudinale e l'inclinazione
dello schienale, prestare attenzione a
non forzare l'avvolgitore della tendina
copribagagli.

3
!
75
CONFORT

Rimozione
Installazione

Una volta ripiegato il sedile, effettuare
le seguenti operazioni:


)
tirare la cinghia rossa D
per
sbloccare gli agganci anteriori del
sedile,

)
sollevare il sedile e afferrarlo utilizzan-
do la maniglia di trasporto E
.
Non utilizzare mai le cinghie di re-
golazione per rimuovere, installare
o trasportare un sedile; utilizzare
la maniglia di trasporto E
prevista
allo scopo (peso del sedile: 18 Kg
circa).
Una svolta smontato il sedile, per
preservarne i sistemi elettronici, ri-
porlo in un luogo pulito, asciutto e
al riparo dalle intemperie. Bloccato

Sbloccato


)
Ribaltare all'indietro il sedile ripiegato;
gli agganci anteriori e posteriori si bloc-
cano automaticamente.

)
Tirare una delle cinghie B
per sbloc-
care e poi sollevare lo schienale.


)
Verifi care che non vi siano oggetti
che ostruiscono i fi ssaggi sul pa-
vimento o impediscono il corretto
bloccaggio degli agganci del sedile.

)
Afferrare il sedile utilizzando la ma-
niglia di trasporto E
.

)
Inserire gli agganci anteriori del se-
dile nei relativi fi ssaggi.

)
Sollevare la levetta C
, per verifi ca-
re che gli agganci posteriori siano
sbloccati.

3
!
76
CONFORT














SEDILI
COMPLEMENTARI

Posizione a tavolinetto



)
Collocare l'appoggiatesta in posizione
bassa.

)
Tirare la cinghia A
, situata sulla parte
posteriore del sedile.

)
Ripiegare lo schienale sulla base
del sedile.



Ripiegamento

Una volta che il sedile è in posizione
tavolinetto, effettuare le seguenti ope-
razioni:


)
togliere l'avvolgitore della tendina
copribagagli,

)
sollevare la barra B
, situata dietro
al sedile, per sbloccare gli agganci
posteriori,

)
sollevare il sedile ed agganciarlo
all'asta dell'appoggiatesta del sedile
della 2ª fi la, utilizzando la cinghia C
.



Rimozione

Una volta ripiegato il sedile, effettuare
le seguenti operazioni:


)
tirare la cinghia rossa D
per sbloccare
gli agganci anteriori del sedile,

)
sollevarlo ed afferrarlo con la
maniglia di trasporto E
,

)
ricollocare i tappi sugli ancoraggi per
ottenere un pianale di carico piatto.
Non utilizzare mai le cinghie di re-
golazione e di tenuta per rimuovere,
installare o trasportare un sedile;
utilizzare la maniglia di trasporto E

prevista allo scopo (peso del sedile:
15 Kg circa). Disponibili in 3ª fi la, questi due sedili
sono perfettamente identici per poter
trasportare occasionalmente altri pas-
seggeri. Possono essere posizionati a
tavolinetto, ripiegati o rimossi per offrire
varie confi gurazioni di carico.

3
77
CONFORT

Installazione



)
Rimuovere i tappi degli ancoraggi
sul pianale.

)
Afferrare il sedile con la maniglia di
trasporto E
.

)
Inserire gli agganci anteriori del
sedile nei relativi ancoraggi.

)
Sollevare la barra B
per verifi care
che gli agganci posteriori siano
sbloccati.

)
Ribaltare all'indietro il sedile ripiegato;
gli agganci anteriori e posteriori si
bloccano automaticamente.

)
Sollevare lo schienale.

3
!
i
78
CONFORT














MODULARITÀ
E DIVERSE
CONFIGURAZIONI DEI
SEDILI

Esempi di configurazione


7 posti
Le manipolazioni destinate a mo-
difi care la confi gurazione esisten-
te devono tassativamente essere
effettuate a veicolo fermo (vedere
paragrafi "Sedili posteriori" e "Se-
dili supplementari" della Station
Wagon con sedili posteriori singoli).

Particolarità

Una volta rimosso il sedile centrale, i
sedili laterali della 2ª fi la possono esse-
re ricentrati.
I sedili della 2ª fi la possono essere col-
locati in 3ª fi la.
I sedili della 3ª fi la non possono invece
essere collocati in 2ª fi la.

5 posti con sedili supplementari ripiegati Non trasportare passeggeri in 3ª fi -
la se i sedili della 2ª fi la sono in po-
sizione a portafoglio
. Questo veicolo, progettato per essere
modulare, offre varie confi gurazioni per
la collocazione dei sedili e il carico.
