2011 Peugeot 308 SW BL Manuale del proprietario (in Italian)

10
!
175
VERIFICHE

Stato d'usura dei dischi dei
freni














Pastiglie freni

Freno di stazionamento
manuale
L'usura dei freni dipende dal-
lo stile di guida, in particolare
per i veicoli utilizzati in città,
per brevi tragitti. Può essere
necessario far controllare lo
stato dei freni anche al di fuori delle ma-
nutenzioni periodiche.
Un abbassamento del livello di liquido
dei freni indica, a parte il caso di perdita
nel circuito, un'usura delle pastiglie.
Per qualsiasi informazione
relativa al controllo dello sta-
to d'usura dei dischi dei freni,
consultare la rete PEUGEOT
o un riparatore qualifi cato.

Se si nota un'eccessiva corsa
del freno di stazionamento o
una perdita di effi cacia dello
stesso, è necessario effettua-
re una regolazione anche al di
fuori delle manutenzioni perio-
diche.
Il controllo di questo sistema deve es-
sere effettuato dalla rete PEUGEOT o
da un riparatore qualifi cato.


Cambio manuale

Il cambio manuale non neces-
sita di manutenzione (nessuna
sostituzione dell'olio).

Consultare il libretto di manu-
tenzione per conoscere la pe-
riodicità di controllo del livello
di questo componente.







Cambio manuale pilotato a
6 marce
Il cambio manuale pilotato
non necessita di manutenzio-
ne (nessuna sostituzione dell'
olio).

Consultare il libretto di manu-
tenzione per conoscere la pe-
riodicità di controllo del livello
di questo componente.


Cambio automatico

Il cambio automatico non ne-
cessita di manutenzione (nes-
suna sostituzione dell'olio).

Consultare il libretto di manu-
tenzione per conoscere la pe-
riodicità di controllo del livello
di questo componente.





















Utilizzare solo prodotti raccomandati
da PEUGEOT o prodotti con qualità
e caratteristiche equivalenti.
Per ottimizzare il funzionamento di
organi importanti come il circuito
di frenata, PEUGEOT seleziona e
propone prodotti specifi ci.
Per non danneggiare gli organi
elettrici, è tassativamente vietato

utilizzare il lavaggio ad alta pres-
sione del vano motore.

11
i
176
INFORMAZIONI PRATICHE

L'etichetta promemoria velocità I

deve essere incollata sul volante
per ricordare che è presente una
ruota ad utilizzo temporaneo.
Non superare la velocità di 80 km/h
quando si guida in presenza di un
pneumatico riparato con questo
tipo di kit.



















KIT DI RIPARAZIONE
PROVVISORIA
PNEUMATICI
Questo kit è situato nel bagagliaio sotto
al pianale. È collocato nel contenitore
dell'attrezzatura sotto al vano portaog-
getti.


Descrizione del kit



A.
Selettore di posizione "Riparazione"
o "Gonfi aggio".

B.
Interruttore acceso "I"
/spento "O"
.

C.
Tasto di gonfi aggio.

D.
Manometro (in bar o p.s.i.).

E.
Vano comprendente:


- un cavo con adattatore per presa
12 V,

- vari adattatori di gonfi aggio per
accessori, tipo palloni, pneumatici
di bicicletta...
F.
Cartuccia di prodotto di riempimento.

G.
Tubo bianco con tappo per la ripara-
zione.

H.
Tubo nero per il gonfi aggio.

I.
Etichetta autoadesiva promemoria
velocità.


Accesso al kit

Sistema completo, costituito da un
compressore e da un prodotto di riem-
pimento incorporato, che consente una
riparazione temporanea
del pneuma-
tico per consentire di recarsi all'offi cina
più vicina.
È destinato a riparare la maggior parte
delle forature che potrebbero compro-
mettere il pneumatico, localizzate sul bat-
tistrada o sulla spalla del pneumatico.

11
i!

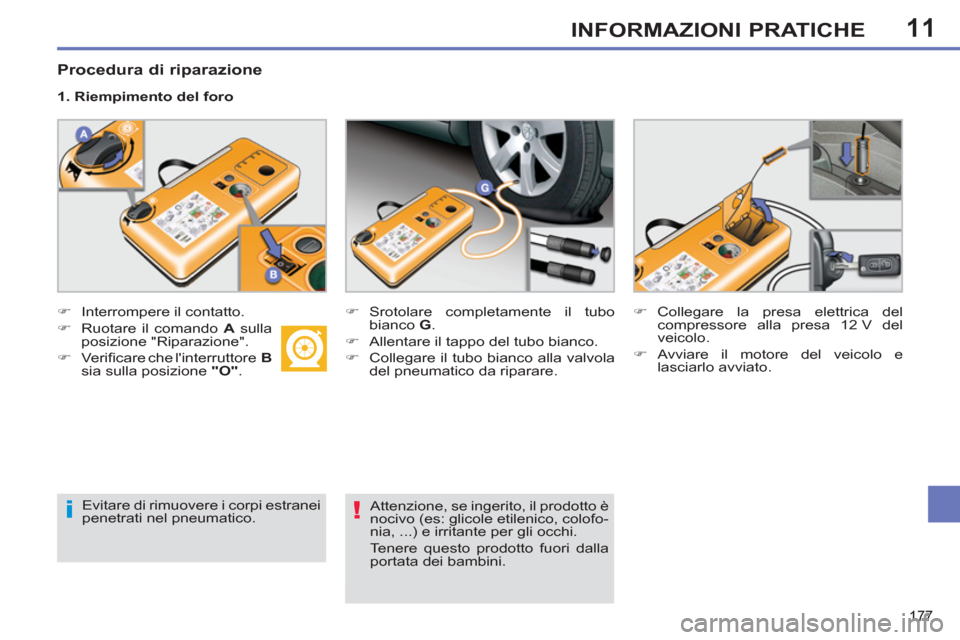

177
INFORMAZIONI PRATICHE

Procedura di riparazione



)
Interrompere il contatto.

)
Ruotare il comando A
sulla
posizione "Riparazione".

)
Verifi care che l'interruttore B

sia sulla posizione "O"
.
1. Riempimento del foro

)
Srotolare completamente il tubo
bianco G
.

)
Allentare il tappo del tubo bianco.

)
Collegare il tubo bianco alla valvola
del pneumatico da riparare.
)
Collegare la presa elettrica del
compressore alla presa 12 V del
veicolo.

)
Avviare il motore del veicolo e
lasciarlo avviato.

Evitare di rimuovere i corpi estranei
penetrati nel pneumatico.
Attenzione, se ingerito, il prodotto è
nocivo (es: glicole etilenico, colofo-
nia, ...) e irritante per gli occhi.
Tenere questo prodotto fuori dalla
portata dei bambini.

11
i
i

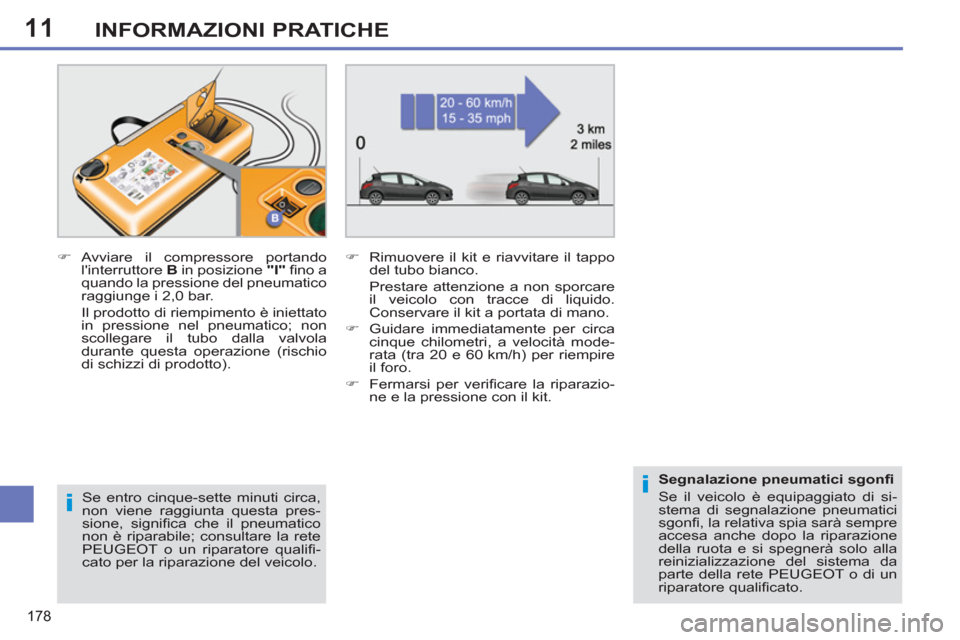

178
INFORMAZIONI PRATICHE

Se entro cinque-sette minuti circa,
non viene raggiunta questa pres-
sione, signifi ca che il pneumatico
non è riparabile; consultare la rete
PEUGEOT o un riparatore qualifi -
cato per la riparazione del veicolo.
)
Avviare il compressore portando
l'interruttore B
in posizione "I"
fi no a
quando la pressione del pneumatico
raggiunge i 2,0 bar.
Il prodotto di riempimento è iniettato
in pressione nel pneumatico; non
scollegare il tubo dalla valvola
durante questa operazione (rischio
di schizzi di prodotto).
)
Rimuovere il kit e riavvitare il tappo
del tubo bianco.
Prestare attenzione a non sporcare
il veicolo con tracce di liquido.
Conservare il kit a portata di mano.

)
Guidare immediatamente per circa
cinque chilometri, a velocità mode-
rata (tra 20 e 60 km/h) per riempire
il foro.

)
Fermarsi per verifi care la riparazio-
ne e la pressione con il kit.



Segnalazione pneumatici sgonfi
Se il veicolo è equipaggiato di si-
stema di segnalazione pneumatici
sgonfi , la relativa spia sarà sempre
accesa anche dopo la riparazione
della ruota e si spegnerà solo alla
reinizializzazione del sistema da
parte della rete PEUGEOT o di un
riparatore qualifi cato.

11
!

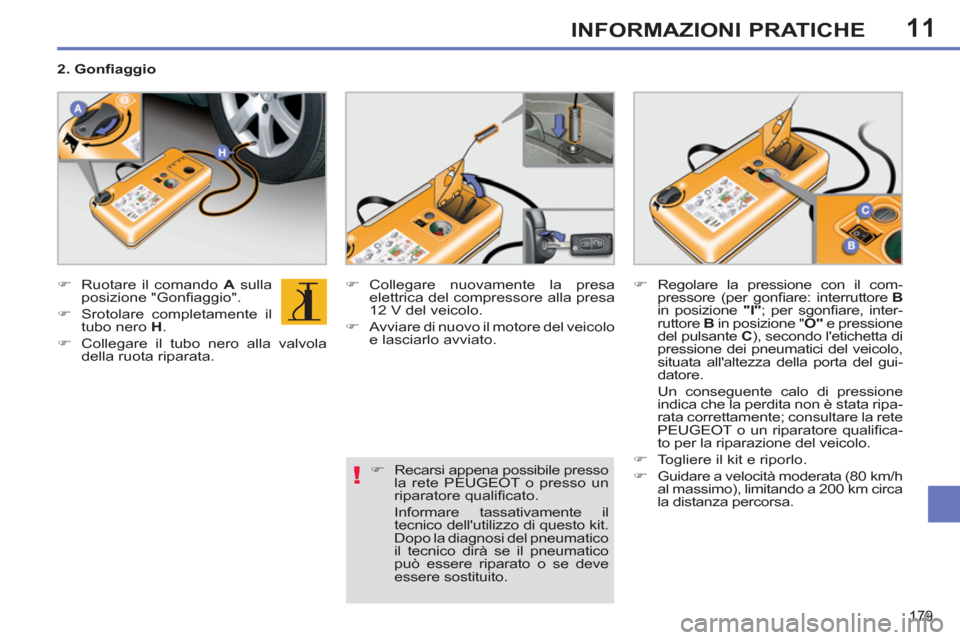

179
INFORMAZIONI PRATICHE


)
Ruotare il comando A
sulla
posizione "Gonfi aggio".

)
Srotolare completamente il
tubo nero H
.

)
Collegare il tubo nero alla valvola
della ruota riparata.
)
Collegare nuovamente la presa
elettrica del compressore alla presa
12 V del veicolo.

)
Avviare di nuovo il motore del veicolo
e lasciarlo avviato.

)
Recarsi appena possibile presso
la rete PEUGEOT o presso un
riparatore qualifi cato.
Informare tassativamente il
tecnico dell'utilizzo di questo kit.
Dopo la diagnosi del pneumatico
il tecnico dirà se il pneumatico
può essere riparato o se deve
essere sostituito.


2. Gonfi aggio

)
Regolare la pressione con il com-
pressore (per gonfi are: interruttore B

in posizione "I"
; per sgonfi are, inter-
ruttore B
in posizione " O"
e pressione
del pulsante C
), secondo l'etichetta di
pressione dei pneumatici del veicolo,
situata all'altezza della porta del gui-
datore.
Un conseguente calo di pressione
indica che la perdita non è stata ripa-
rata correttamente; consultare la rete
PEUGEOT o un riparatore qualifi ca-
to per la riparazione del veicolo.

)
Togliere il kit e riporlo.

)
Guidare a velocità moderata (80 km/h
al massimo), limitando a 200 km circa
la distanza percorsa.

11
!

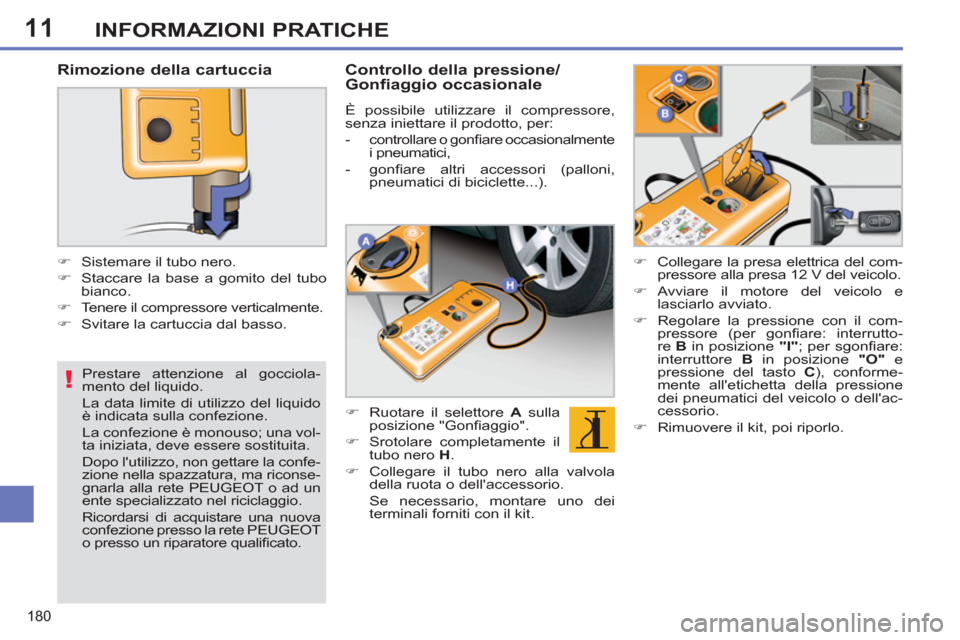

180
INFORMAZIONI PRATICHE

Prestare attenzione al gocciola-
mento del liquido.
La data limite di utilizzo del liquido
è indicata sulla confezione.
La confezione è monouso; una vol-
ta iniziata, deve essere sostituita.
Dopo l'utilizzo, non gettare la confe-
zione nella spazzatura, ma riconse-
gnarla alla rete PEUGEOT o ad un
ente specializzato nel riciclaggio.
Ricordarsi di acquistare una nuova
confezione presso la rete PEUGEOT
o presso un riparatore qualifi cato.



Rimozione della cartuccia




)
Sistemare il tubo nero.

)
Staccare la base a gomito del tubo
bianco.

)
Tenere il compressore verticalmente.

)
Svitare la cartuccia dal basso.



Controllo della pressione/
Gonfiaggio occasionale

È possibile utilizzare il compressore,
senza iniettare il prodotto, per:


- controllare o gonfi are occasionalmente
i pneumatici,

- gonfi are altri accessori (palloni,
pneumatici di biciclette...).


)
Ruotare il selettore A
sulla
posizione "Gonfi aggio".

)
Srotolare completamente il
tubo nero H
.

)
Collegare il tubo nero alla valvola
della ruota o dell'accessorio.
Se necessario, montare uno dei
terminali forniti con il kit.
)
Collegare la presa elettrica del com-
pressore alla presa 12 V del veicolo.

)
Avviare il motore del veicolo e
lasciarlo avviato.

)
Regolare la pressione con il com-
pressore (per gonfi are: interrutto-
re B
in posizione "I"
; per sgonfi are:
interruttore B
in posizione "O"
e
pressione del tasto C
), conforme-
mente all'etichetta della pressione
dei pneumatici del veicolo o dell'ac-
cessorio.

)
Rimuovere il kit, poi riporlo.

11
i

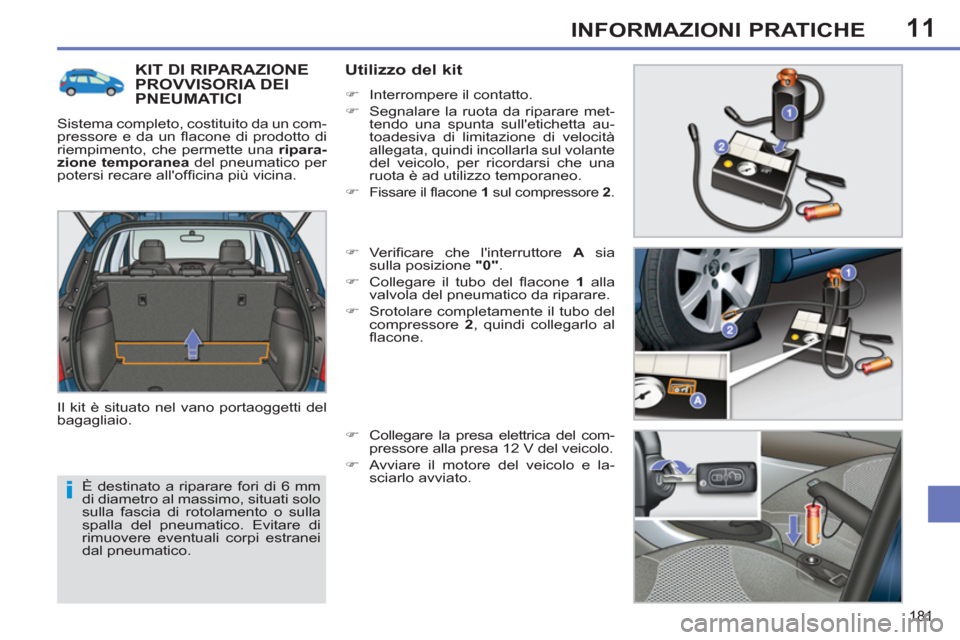

181
INFORMAZIONI PRATICHE
È destinato a riparare fori di 6 mm
di diametro al massimo, situati solo
sulla fascia di rotolamento o sulla
spalla del pneumatico. Evitare di
rimuovere eventuali corpi estranei
dal pneumatico.








KIT DI RIPARAZIONE
PROVVISORIA DEI
PNEUMATICI
Sistema completo, costituito da un com-
pressore e da un fl acone di prodotto di
riempimento, che permette una ripara-
zione temporanea
del pneumatico per
potersi recare all'offi cina più vicina.
Il kit è situato nel vano portaoggetti del
bagagliaio.

Utilizzo del kit



)
Interrompere il contatto.

)
Segnalare la ruota da riparare met-
tendo una spunta sull'etichetta au-
toadesiva di limitazione di velocità
allegata, quindi incollarla sul volante
del veicolo, per ricordarsi che una
ruota è ad utilizzo temporaneo.

)

Fissare il fl acone 1
sul compressore 2
.

)
Verifi care che l'interruttore A
sia
sulla posizione "0"
.

)
Collegare il tubo del fl acone 1
alla
valvola del pneumatico da riparare.

)
Srotolare completamente il tubo del
compressore 2
, quindi collegarlo al
fl acone.

)
Collegare la presa elettrica del com-
pressore alla presa 12 V del veicolo.

)
Avviare il motore del veicolo e la-
sciarlo avviato.

11
i

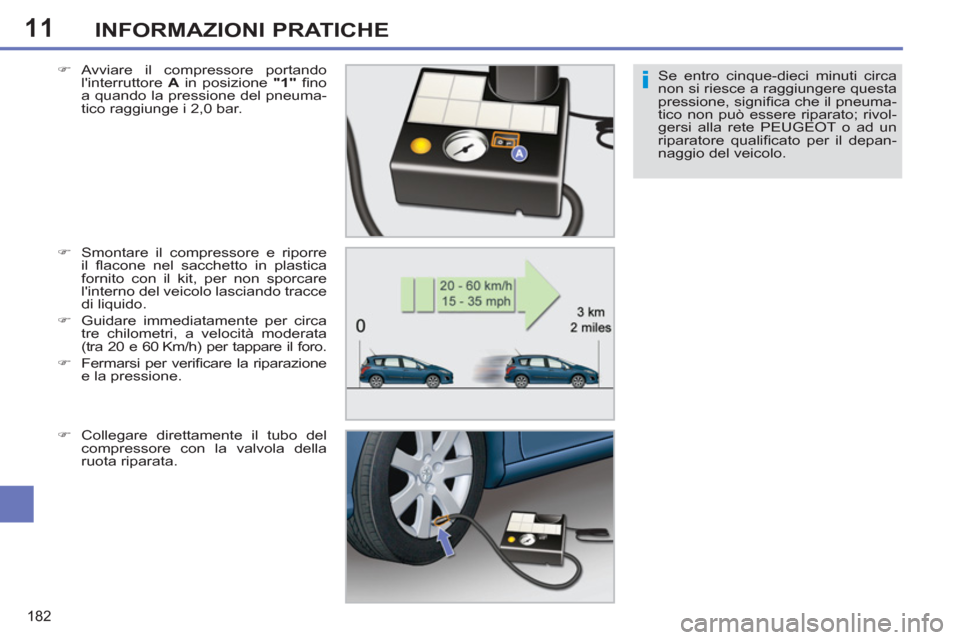

182
INFORMAZIONI PRATICHE
Se entro cinque-dieci minuti circa
non si riesce a raggiungere questa
pressione, signifi ca che il pneuma-
tico non può essere riparato; rivol-
gersi alla rete PEUGEOT o ad un
riparatore qualifi cato per il depan-
naggio del veicolo.
)
Avviare il compressore portando
l'interruttore A
in posizione "1"
fi no
a quando la pressione del pneuma-
tico raggiunge i 2,0 bar.

)
Smontare il compressore e riporre
il fl acone nel sacchetto in plastica
fornito con il kit, per non sporcare
l'interno del veicolo lasciando tracce
di liquido.

)
Guidare immediatamente per circa
tre chilometri, a velocità moderata
(tra 20 e 60 Km/h) per tappare il foro.

)
Fermarsi per verifi care la riparazione
e la pressione.

)
Collegare direttamente il tubo del
compressore con la valvola della
ruota riparata.
