2011 Peugeot 308 SW BL Manuale del proprietario (in Italian)

10
167

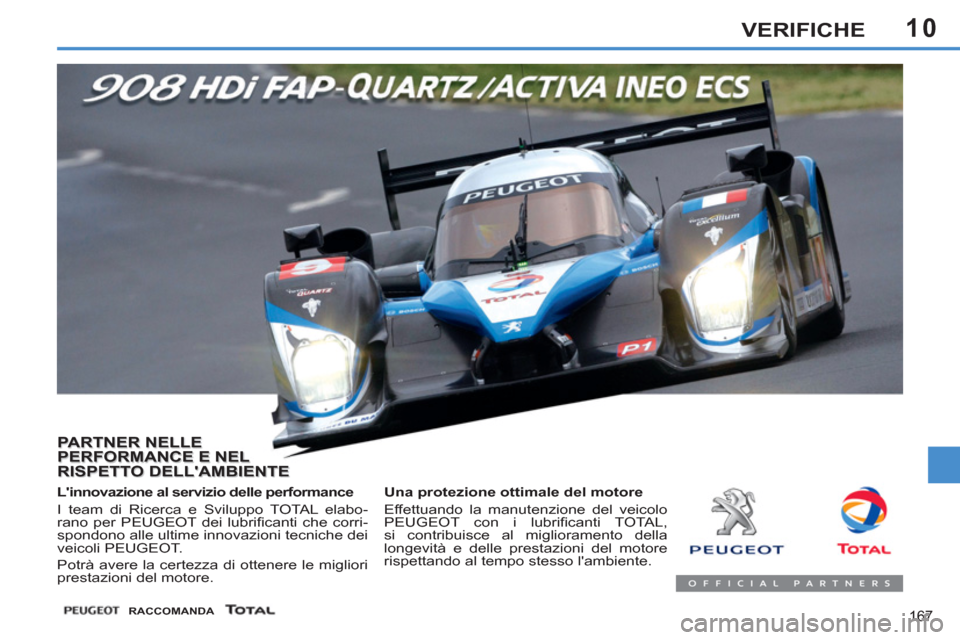

VERIFICHE
PARTNER NELLE
PERFORMANCE E NEL
RISPETTO DELL'AMBIENTE


Una protezione ottimale del motore
Effettuando la manutenzione del veicolo
PEUGEOT con i lubrifi canti TOTAL,
si contribuisce al miglioramento della
longevità e delle prestazioni del motore
rispettando al tempo stesso l'ambiente.
L'innovazione al servizio delle performance
I team di Ricerca e Sviluppo TOTAL elabo-
rano per PEUGEOT dei lubrifi canti che corri-
spondono alle ultime innovazioni tecniche dei
veicoli PEUGEOT.
Potrà avere la certezza di ottenere le migliori
prestazioni del motore.



RACCOMANDA

10
i
!
!
168
VERIFICHE

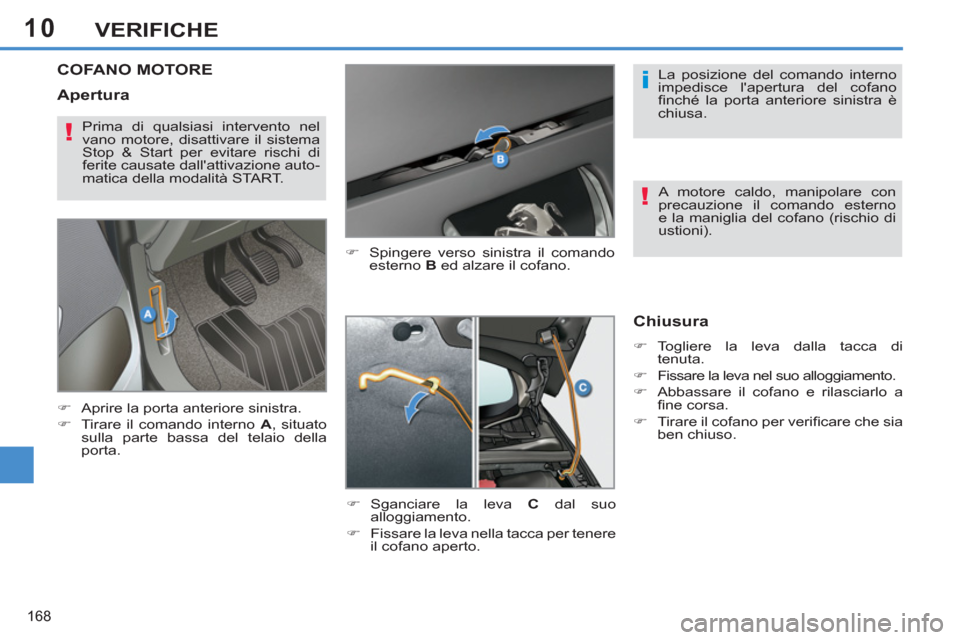

COFANO MOTORE


)
Spingere verso sinistra il comando
esterno B
ed alzare il cofano.

)
Sganciare la leva C
dal suo
alloggiamento.

)
Fissare la leva nella tacca per tenere
il cofano aperto.


Chiusura



)
Togliere la leva dalla tacca di
tenuta.

)
Fissare la leva nel suo alloggiamento.

)
Abbassare il cofano e rilasciarlo a
fi ne corsa.

)
Tirare il cofano per verifi care che sia
ben chiuso.


)
Aprire la porta anteriore sinistra.

)
Tirare il comando interno A
, situato
sulla parte bassa del telaio della
porta. La posizione del comando interno
impedisce l'apertura del cofano
fi nché la porta anteriore sinistra è
chiusa.
A motore caldo, manipolare con
precauzione il comando esterno
e la maniglia del cofano (rischio di
ustioni).





Prima di qualsiasi intervento nel
vano motore, disattivare il sistema
Stop & Start per evitare rischi di
ferite causate dall'attivazione auto-
matica della modalità START.


Apertura

10
i
169
VERIFICHE











MANCANZA DI CARBURANTE
(DIESEL)
Per i veicoli dotati di motore HDI, se il
serbatoio rimane senza carburante,
è necessario reinnescare il circuito di
carburante; vedere il disegno nel cofa-
no motore corrispondente al paragrafo
"Motori Diesel".

Motore 1.6 HDI



)
Riempire il serbatoio del carburante
con almeno cinque litri di gasolio.

)
Aprire il cofano motore.

)
Se necessario, sganciare la
copertura del motore per accedere
alla pompa di reinnesco.

)
Azionare la pompa di reinnesco, fi no
all'indurimento (alla prima pressione
potrebbe risultare dura).

)
Azionare il motorino d'avviamento
fi no all'avviamento del motore (nel
caso in cui il motore non si avviasse
alla prima sollecitazione, attendere
circa 15 secondi poi ricominciare).

)
Senza risultato dopo alcuni
tentativi, azionare nuovamente la
pompa di reinnesco poi il motorino
d'avviamento.

)
Riposizionare e agganciare la
copertura del motore.

)
Richiudere il cofano motore.



Motore 2.0 HDI



)
Versare nel serbatoio del carburante
almeno cinque litri di gasolio.

)
Aprire il cofano motore.

)
Sganciare l'elemento protettivo
per accedere alla pompetta di
reinnesco.

)
Allentare la vite di degasifi cazione.

)
Azionare la pompetta di reinnesco,
fi no alla comparsa del carburante nel
tubo trasparente con il connettore
verde.

)
Riserrare la vite di degasifi cazione.

)
Azionare il motorino d'avviamento
fi no all'avviamento del motore.

)
Ricollocare e fi ssare l'elemento
protettivo.

)
Richiudere il cofano motore.
Se il motore non si avvia al primo
tentativo, non insistere.
Azionare nuovamente la pompetta
di reinnesco, poi il motorino d'av-
viamento.

10
170
VERIFICHE

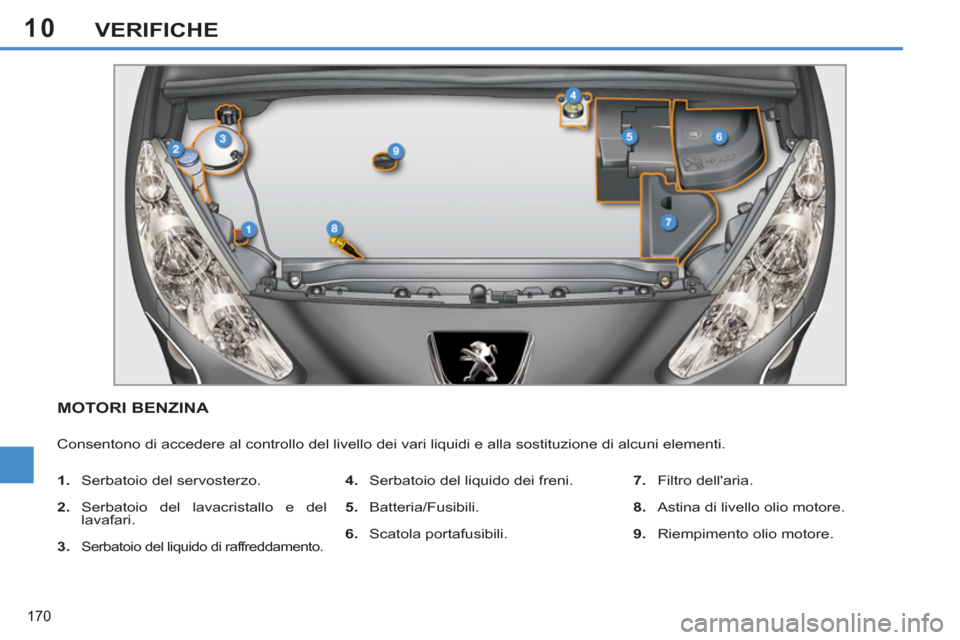

MOTORI BENZINA

Consentono di accedere al controllo del livello dei vari liquidi e alla sostituzione di alcuni elementi.


1.
Serbatoio del servosterzo.

2.
Serbatoio del lavacristallo e del
lavafari.

3.

Serbatoio del liquido di raffreddamento.


4.
Serbatoio del liquido dei freni.

5.
Batteria/Fusibili.

6.
Scatola portafusibili.
7.
Filtro dell'aria.

8.
Astina di livello olio motore.

9.
Riempimento olio motore.

10
171
VERIFICHE

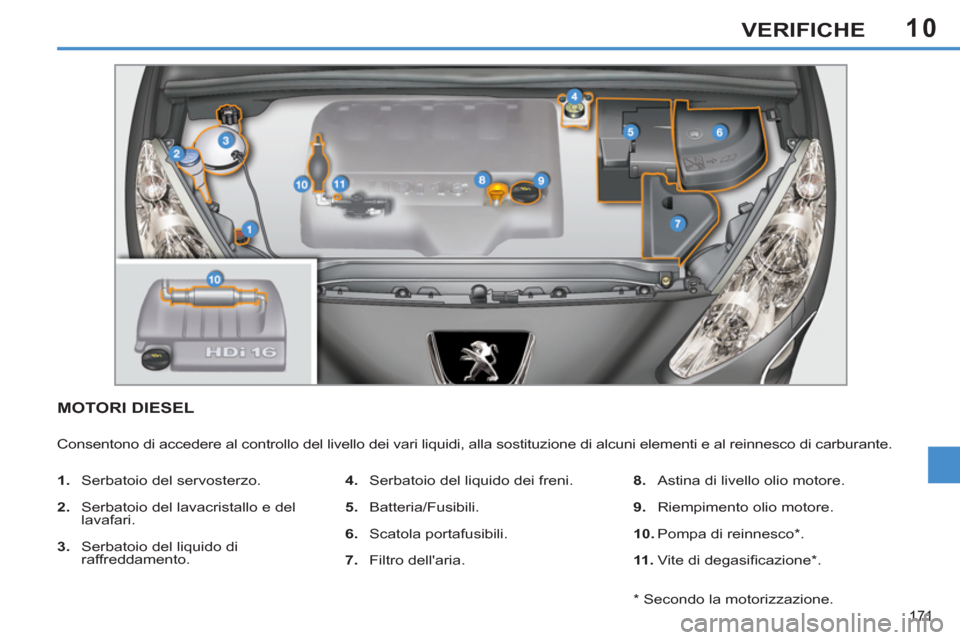

MOTORI DIESEL

Consentono di accedere al controllo del livello dei vari liquidi, alla sostituzione di alcuni elementi e al reinnesco di carburante.


1.
Serbatoio del servosterzo.

2.
Serbatoio del lavacristallo e del
lavafari.

3.
Serbatoio del liquido di
raffreddamento.
4.
Serbatoio del liquido dei freni.

5.
Batteria/Fusibili.

6.
Scatola portafusibili.

7.
Filtro dell'aria.
8.
Astina di livello olio motore.

9.
Riempimento olio motore.

10.
Pompa di reinnesco * .

11 .
Vite di degasifi cazione * .

*
Secondo la motorizzazione.

10
!
i
172
VERIFICHE

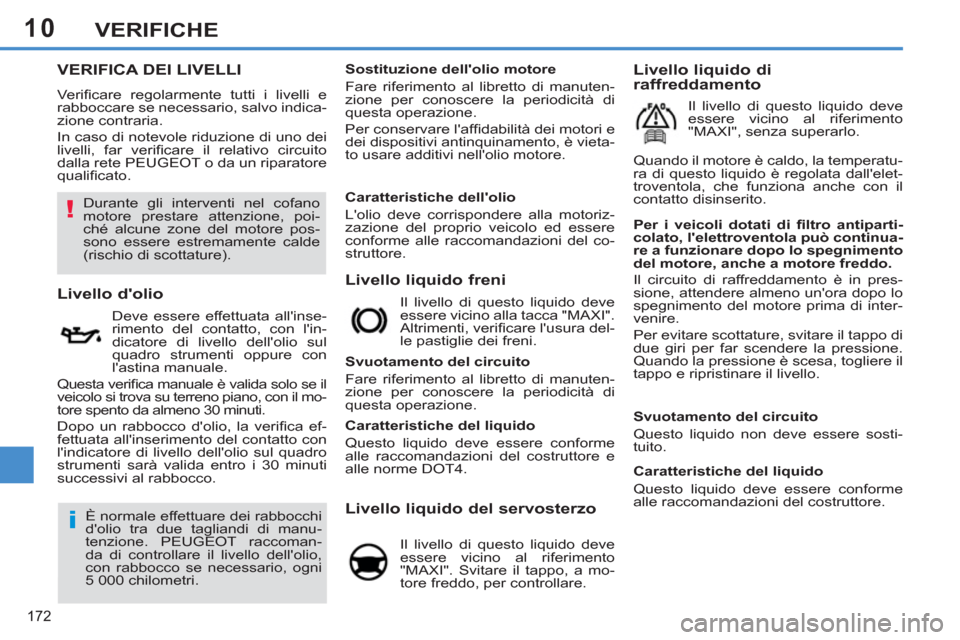

VERIFICA DEI LIVELLI

Verifi care regolarmente tutti i livelli e
rabboccare se necessario, salvo indica-
zione contraria.
In caso di notevole riduzione di uno dei
livelli, far verifi care il relativo circuito
dalla rete PEUGEOT o da un riparatore
qualifi cato.


Livello liquido freni


Per i veicoli dotati di fi ltro antiparti-
colato, l'elettroventola può continua-
re a funzionare dopo lo spegnimento
del motore, anche a motore freddo.

Il circuito di raffreddamento è in pres-
sione, attendere almeno un'ora dopo lo
spegnimento del motore prima di inter-
venire.
Per evitare scottature, svitare il tappo di
due giri per far scendere la pressione.
Quando la pressione è scesa, togliere il
tappo e ripristinare il livello.

Livello d'olio

Deve essere effettuata all'inse-
rimento del contatto, con l'in-
dicatore di livello dell'olio sul
quadro strumenti oppure con
l'astina manuale.
Questa verifi ca manuale è valida solo se il
veicolo si trova su terreno piano, con il mo-
tore spento da almeno 30 minuti.
Dopo un rabbocco d'olio, la verifi ca ef-
fettuata all'inserimento del contatto con
l'indicatore di livello dell'olio sul quadro
strumenti sarà valida entro i 30 minuti
successivi al rabbocco. Il livello di questo liquido deve
essere vicino alla tacca "MAXI".
Altrimenti, verifi care l'usura del-
le pastiglie dei freni.

Svuotamento del circuito
Fare riferimento al libretto di manuten-
zione per conoscere la periodicità di
questa operazione.


Livello liquido del servosterzo

Il livello di questo liquido deve
essere vicino al riferimento
"MAXI". Svitare il tappo, a mo-
tore freddo, per controllare.
Sostituzione dell'olio motore
Fare riferimento al libretto di manuten-
zione per conoscere la periodicità di
questa operazione.
Per conservare l'affi dabilità dei motori e
dei dispositivi antinquinamento, è vieta-
to usare additivi nell'olio motore.

È normale effettuare dei rabbocchi
d'olio tra due tagliandi di manu-
tenzione. PEUGEOT raccoman-
da di controllare il livello dell'olio,
con rabbocco se necessario, ogni
5 000 chilometri.
Caratteristiche del liquido
Questo liquido deve essere conforme
alle raccomandazioni del costruttore e
alle norme DOT4.

Svuotamento del circuito
Questo liquido non deve essere sosti-
tuito.


Livello liquido di
raffreddamento
Il livello di questo liquido deve
essere vicino al riferimento
"MAXI", senza superarlo.
Quando il motore è caldo, la temperatu-
ra di questo liquido è regolata dall'elet-
troventola, che funziona anche con il
contatto disinserito.

Caratteristiche del liquido
Questo liquido deve essere conforme
alle raccomandazioni del costruttore.

Durante gli interventi nel cofano
motore prestare attenzione, poi-
ché alcune zone del motore pos-
sono essere estremamente calde
(rischio di scottature).
Caratteristiche dell'olio
L'olio deve corrispondere alla motoriz-
zazione del proprio veicolo ed essere
conforme alle raccomandazioni del co-
struttore.

10
!
173
VERIFICHE
Evitare il contatto prolungato dell'
olio e dei liquidi esausti con la pelle.
La maggior parte di questi liquidi è
nociva per la salute e a volte molto
corrosiva.
Non gettare l'olio e i liquidi esausti
nella fognatura o per terra.
Svuotare l'olio esausto negli appo-
siti contenitori reperibili presso la
rete PEUGEOT o presso un ripara-
tore qualifi cato.









Prodotti esausti

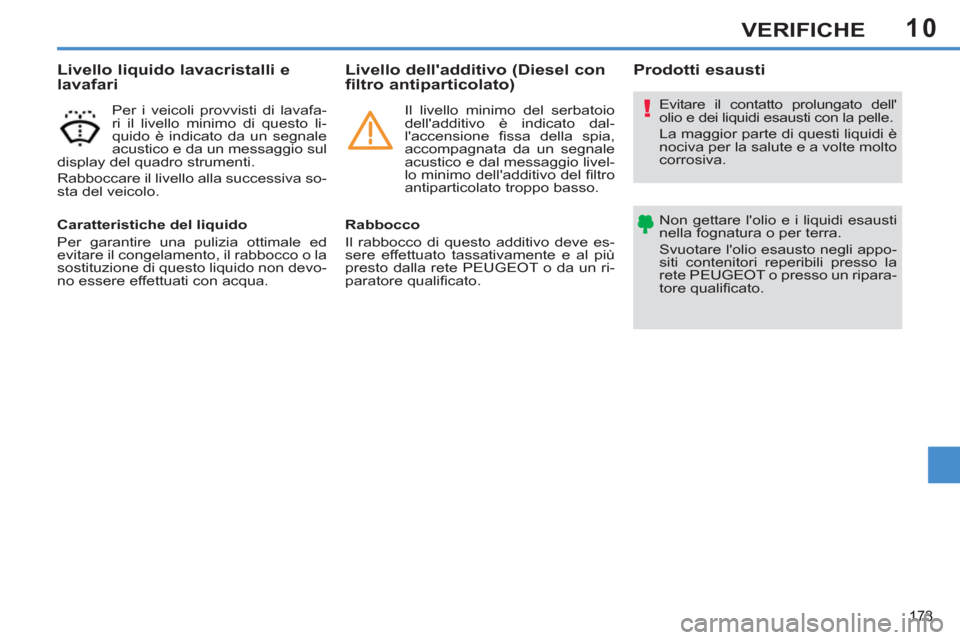

Livello liquido lavacristalli e
lavafari
Per i veicoli provvisti di lavafa-
ri il livello minimo di questo li-
quido è indicato da un segnale
acustico e da un messaggio sul
display del quadro strumenti.
Rabboccare il livello alla successiva so-
sta del veicolo.

Caratteristiche del liquido
Per garantire una pulizia ottimale ed
evitare il congelamento, il rabbocco o la
sostituzione di questo liquido non devo-
no essere effettuati con acqua.











Livello dell'additivo (Diesel con
filtro antiparticolato)

Rabbocco
Il rabbocco di questo additivo deve es-
sere effettuato tassativamente e al più
presto dalla rete PEUGEOT o da un ri-
paratore qualifi cato.
Il livello minimo del serbatoio
dell'additivo è indicato dal-
l'accensione fi ssa della spia,
accompagnata da un segnale
acustico e dal messaggio livel-
lo minimo dell'additivo del fi ltro
antiparticolato troppo basso.

10
i
174
VERIFICHE





























CONTROLLI

Salvo indicazione contraria, controllare
questi elementi secondo quanto indica-
to nel libretto di manutenzione e in fun-
zione della motorizzazione.
In caso contrario, farli controllare dal-
la rete PEUGEOT o da un riparatore
qualifi cato.


Batteria

La batteria non necessita di
manutenzione.
Verifi care tuttavia la pulizia ed
il serraggio dei morsetti, so-
prattutto in estate e in inverno.
In caso di intervento sulla batteria, con-
sultare il capitolo "Informazioni prati-
che" per conoscere le precauzioni da
rispettare prima di scollegare e dopo
aver ricollegato la batteria.


Filtro dell'aria e filtro dell'abitacolo

Consultare il libretto di
manutenzione per conoscere
la periodicità di sostituzione
di questi elementi.
In funzione del tipo di ambiente circo-
stante (atmosfera polverosa, ecc.) e
dell'uso del veicolo (guida in città, ecc.),
sostituirli più spesso
(vedere para-
grafo "Motori").
Un fi ltro dell'abitacolo sporco può far
peggiorare il funzionamento del siste-
ma di climatizzazione e provocare odori
sgradevoli.


Filtro dell'olio

Sostituire il fi ltro dell'olio ad
ogni sostituzione dell'olio mo-
tore.

Consultare il libretto di ma-
nutenzione per conoscere la
periodicità di sostituzione di
questo elemento.






La presenza di questa etichetta, in par-
ticolare con il sistema Stop & Start, in-
dica l'utilizzo di una batteria al piombo
12 V di tecnologia e di caratteristiche
specifi che, che necessita, in caso di so-
stituzione o di scollegamento, un inter-
vento da parte della rete PEUGEOT o
di un riparatore qualifi cato.
Il non rispetto di questi consigli rischia
di provocare un'usura prematura della
batteria.










Filtro antiparticolato (Diesel)

L'inizio della saturazione del
fi ltro antiparticolato è indicato
dall'accensione temporanea
della spia, accompagnata da
un segnale acustico e dal mes-
saggio rischio di saturazione del fi ltro
antiparticolato.
Non appena le condizioni del traffi co lo
permettono, rigenerare il fi ltro guidando
ad una velocità di almeno 60 km/h fi no
allo spegnimento della spia.
Se la spia resta visualizzata, consultare
il paragrafo "Livello dell'additivo".

Su un veicolo nuovo, le prime ope-
razioni di rigenerazione del fi ltro
antiparticolato possono essere ac-
compagnate da odore di "bruciato"
totalmente normale.
Dopo il funzionamento prolungato
del veicolo a bassissima velocità
o al regime di minimo, si possono
notare emissioni di vapore acqueo
dal tubo di scarico durante le ac-
celerazioni. Queste emissioni non
incidono sul comportamento del
veicolo e sull'ambiente.
