2011 Peugeot 308 SW BL Manuale del proprietario (in Italian)

5
!
i
103

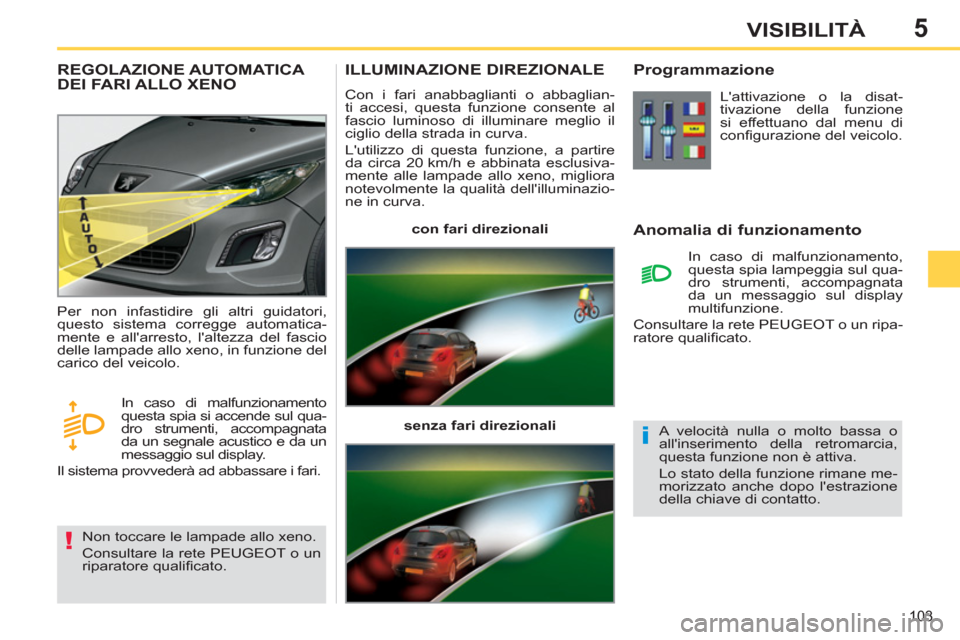

VISIBILITÀ







ILLUMINAZIONE DIREZIONALE

Con i fari anabbaglianti o abbaglian-
ti accesi, questa funzione consente al
fascio luminoso di illuminare meglio il
ciglio della strada in curva.
L'utilizzo di questa funzione, a partire
da circa 20 km/h e abbinata esclusiva-
mente alle lampade allo xeno, migliora
notevolmente la qualità dell'illuminazio-
ne in curva.

con fari direzionali


senza fari direzionali



Programmazione

Anomalia di funzionamento

L'attivazione o la disat-
tivazione della funzione
si effettuano dal menu di
confi gurazione del veicolo.
In caso di malfunzionamento,
questa spia lampeggia sul qua-
dro strumenti, accompagnata
da un messaggio sul display
multifunzione.
Consultare la rete PEUGEOT o un ripa-
ratore qualifi cato.









REGOLAZIONE AUTOMATICA
DEI FARI ALLO XENO
Non toccare le lampade allo xeno.
Consultare la rete PEUGEOT o un
riparatore qualifi cato. Per non infastidire gli altri guidatori,
questo sistema corregge automatica-
mente e all'arresto, l'altezza del fascio
delle lampade allo xeno, in funzione del
carico del veicolo.
In caso di malfunzionamento
questa spia si accende sul qua-
dro strumenti, accompagnata
da un segnale acustico e da un
messaggio sul display.
Il sistema provvederà ad abbassare i fari. A velocità nulla o molto bassa o
all'inserimento della retromarcia,
questa funzione non è attiva.
Lo stato della funzione rimane me-
morizzato anche dopo l'estrazione
della chiave di contatto.

5
104
VISIBILITÀ

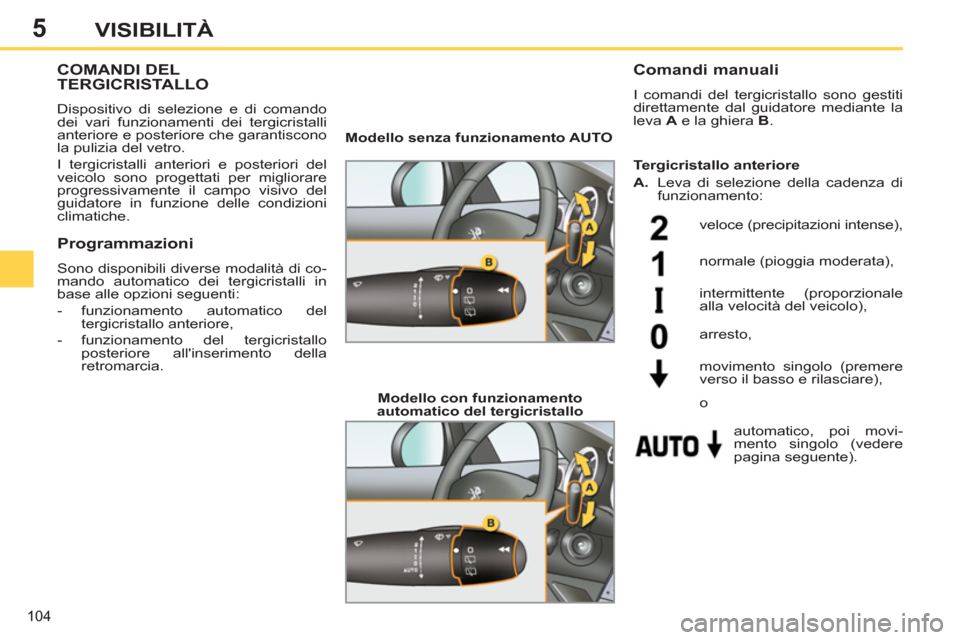

COMANDI DEL
TERGICRISTALLO
Dispositivo di selezione e di comando
dei vari funzionamenti dei tergicristalli
anteriore e posteriore che garantiscono
la pulizia del vetro.
I tergicristalli anteriori e posteriori del
veicolo sono progettati per migliorare
progressivamente il campo visivo del
guidatore in funzione delle condizioni
climatiche.

Comandi manuali

I comandi del tergicristallo sono gestiti
direttamente dal guidatore mediante la
leva A
e la ghiera B
.


Modello senza funzionamento AUTO



Modello con funzionamento
automatico del tergicristallo
veloce (precipitazioni intense),
normale (pioggia moderata),
intermittente (proporzionale
alla velocità del veicolo),
automatico, poi movi-
mento singolo (vedere
pagina seguente). arresto,

movimento singolo (premere
verso il basso e rilasciare),

Programmazioni

Sono disponibili diverse modalità di co-
mando automatico dei tergicristalli in
base alle opzioni seguenti:


- funzionamento automatico del
tergicristallo anteriore,

- funzionamento del tergicristallo
posteriore all'inserimento della
retromarcia.

Tergicristallo anteriore

A.
Leva di selezione della cadenza di
funzionamento:





o

5
!
105
VISIBILITÀ

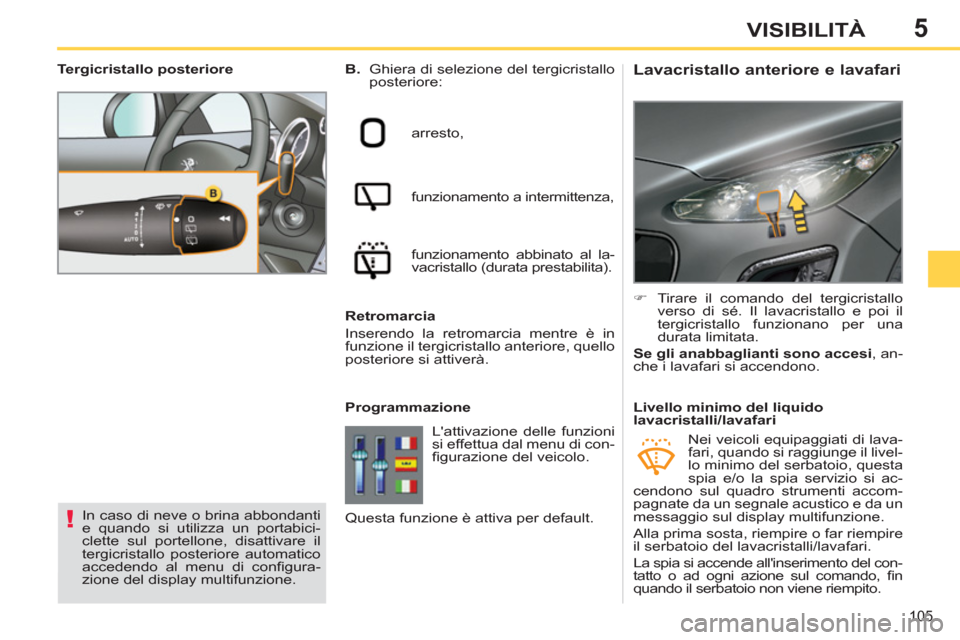

Lavacristallo anteriore e lavafari

B.
Ghiera di selezione del tergicristallo
posteriore:
arresto,
funzionamento a intermittenza,
funzionamento abbinato al la-
vacristallo (durata prestabilita).

Programmazione

)
Tirare il comando del tergicristallo
verso di sé. Il lavacristallo e poi il
tergicristallo funzionano per una
durata limitata.

Se gli anabbaglianti sono accesi
, an-
che i lavafari si accendono.











Tergicristallo posteriore
In caso di neve o brina abbondanti
e quando si utilizza un portabici-
clette sul portellone, disattivare il
tergicristallo posteriore automatico
accedendo al menu di confi gura-
zione del display multifunzione.









Livello minimo del liquido
lavacristalli/lavafari
Nei veicoli equipaggiati di lava-
fari, quando si raggiunge il livel-
lo minimo del serbatoio, questa
spia e/o la spia servizio si ac-
cendono sul quadro strumenti accom-
pagnate da un segnale acustico e da un
messaggio sul display multifunzione.
Alla prima sosta, riempire o far riempire
il serbatoio del lavacristalli/lavafari.
La spia si accende all'inserimento del con-
tatto o ad ogni azione sul comando, fi n
quando il serbatoio non viene riempito.
L'attivazione delle funzioni
si effettua dal menu di con-
fi gurazione del veicolo.
Retromarcia
Inserendo la retromarcia mentre è in
funzione il tergicristallo anteriore, quello
posteriore si attiverà.
Questa funzione è attiva per default.

5
!
i
i
106
VISIBILITÀ

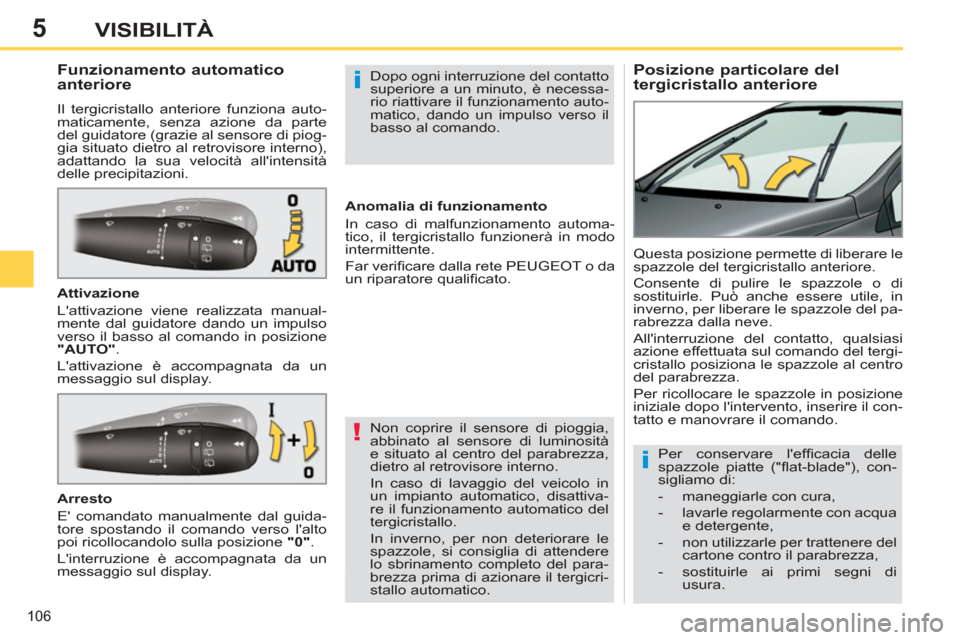

Posizione particolare del
tergicristallo anteriore










Funzionamento automatico
anteriore
Il tergicristallo anteriore funziona auto-
maticamente, senza azione da parte
del guidatore (grazie al sensore di piog-
gia situato dietro al retrovisore interno),
adattando la sua velocità all'intensità
delle precipitazioni.

Attivazione
L'attivazione viene realizzata manual-
mente dal guidatore dando un impulso
verso il basso al comando in posizione
"AUTO"
.
L'attivazione è accompagnata da un
messaggio sul display. Questa posizione permette di liberare le
spazzole del tergicristallo anteriore.
Consente di pulire le spazzole o di
sostituirle. Può anche essere utile, in
inverno, per liberare le spazzole del pa-
rabrezza dalla neve.
All'interruzione del contatto, qualsiasi
azione effettuata sul comando del tergi-
cristallo posiziona le spazzole al centro
del parabrezza.
Per ricollocare le spazzole in posizione
iniziale dopo l'intervento, inserire il con-
tatto e manovrare il comando.
Non coprire il sensore di pioggia,
abbinato al sensore di luminosità
e situato al centro del parabrezza,
dietro al retrovisore interno.
In caso di lavaggio del veicolo in
un impianto automatico, disattiva-
re il funzionamento automatico del
tergicristallo.
In inverno, per non deteriorare le
spazzole, si consiglia di attendere
lo sbrinamento completo del para-
brezza prima di azionare il tergicri-
stallo automatico.
Dopo ogni interruzione del contatto
superiore a un minuto, è necessa-
rio riattivare il funzionamento auto-
matico, dando un impulso verso il
basso al comando.

Arresto
E' comandato manualmente dal guida-
tore spostando il comando verso l'alto
poi ricollocandolo sulla posizione "0"
.
L'interruzione è accompagnata da un
messaggio sul display.
Anomalia di funzionamento
In caso di malfunzionamento automa-
tico, il tergicristallo funzionerà in modo
intermittente.
Far verifi care dalla rete PEUGEOT o da
un riparatore qualifi cato.
Per conservare l'effi cacia delle
spazzole piatte ("fl at-blade"), con-
sigliamo di:


- maneggiarle con cura,

- lavarle regolarmente con acqua
e detergente,

- non utilizzarle per trattenere del
cartone contro il parabrezza,

- sostituirle ai primi segni di
usura.

5
i
i
!
107
VISIBILITÀ














PLAFONIERE



1.
Plafoniera anteriore


2.
Faretti lettura carte


3.
Faretti di lettura posteriori laterali

4.
Plafoniera posteriore




Plafoniera anteriore e posteriore

In questa posizione, la plafonie-
ra s'illumina progressivamente:

Faretti di lettura carte



)
Con il contatto inserito, azionare il
relativo interruttore.

Con la modalità "illuminazione per-
manente" la durata dell'accensione
varia, in funzione del contesto;


- con il contatto inserito, circa
dieci minuti,

- in modalità economia d'energia,
circa trenta secondi,

- con il motore avviato, senza
limiti.



- allo sbloccaggio delle porte del veicolo,

- all'estrazione della chiave di contatto,

- all'apertura di una porta,

- all'attivazione del pulsante di bloccag-
gio del telecomando, per localizzare il
veicolo.

Spenta in permanenza.
Illuminazione permanente.

Quando la plafoniera anteriore è in po-
sizione "illuminazione permanente", si
accenderà anche la plafoniera poste-
riore, a meno che quest'ultima non sia
in posizione "spenta in permanenza".
Per spegnere la plafoniera posteriore,
portarla in posizione "spenta in perma-
nenza".


Faretti di lettura
posteriori laterali Si spegne progressivamente:


- al bloccaggio delle porte del veicolo,

- all'inserimento del contatto,

- 30 secondi dopo la chiusura dell'ultima
porta.

Prestare attenzione a non portare nes-
sun oggetto a contatto con le plafoniere.
A contatto inserito e con l'interruttore
premuto, il faretto di lettura carte si ac-
cende in modalità "illuminazione per-
manente". Si spegne all'interruzione del
contatto o premendo l'interruttore.
A contatto inserito e con l'interruttore ri-
lasciato, si accende;


- allo sbloccaggio delle porte del veicolo,

- all'estrazione della chiave dal bloc-
chetto d'avviamento,

- all'apertura di una porta,

- all'attivazione del pulsante di bloc-
caggio del telecomando, per localiz-
zare il veicolo.
Si spegnerà progressivamente:


- al bloccaggio delle porte del
veicolo,

- all'inserimento del contatto,

- 30 secondi dopo la chiusura dell'ul-
tima porta.

Una pressione dell'interruttore permette di pas-
sare alla modalità "illuminazione permanente".

5
i
i
108
VISIBILITÀ

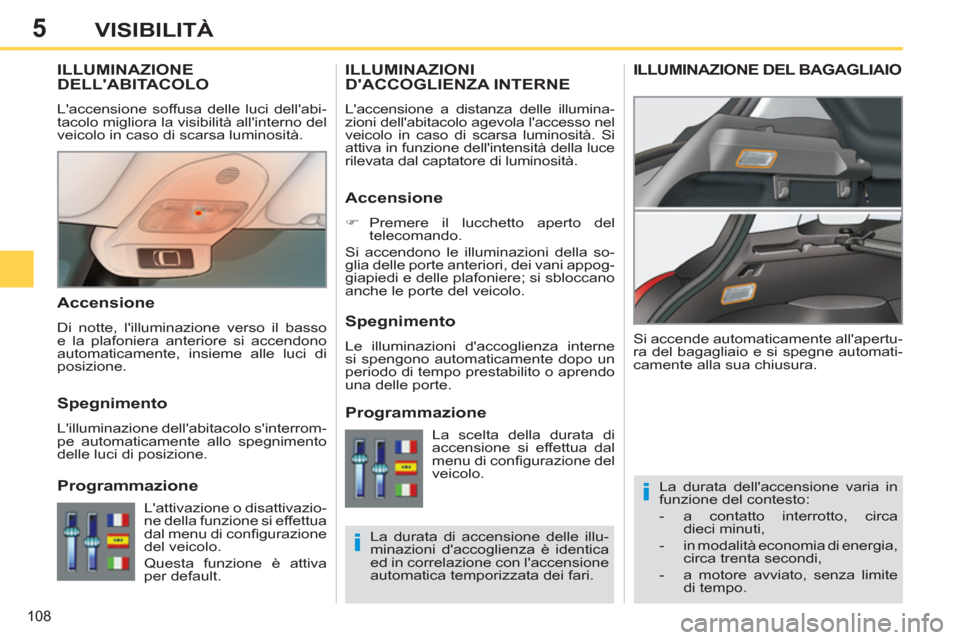

ILLUMINAZIONE
DELL'ABITACOLO
L'accensione soffusa delle luci dell'abi-
tacolo migliora la visibilità all'interno del
veicolo in caso di scarsa luminosità.
La durata dell'accensione varia in
funzione del contesto:


- a contatto interrotto, circa
dieci minuti,

- in modalità economia di energia,
circa trenta secondi,

- a motore avviato, senza limite
di tempo. Si accende automaticamente all'apertu-
ra del bagagliaio e si spegne automati-
camente alla sua chiusura.





ILLUMINAZIONI
D'ACCOGLIENZA INTERNE
L'accensione a distanza delle illumina-
zioni dell'abitacolo agevola l'accesso nel
veicolo in caso di scarsa luminosità. Si
attiva in funzione dell'intensità della luce
rilevata dal captatore di luminosità.





ILLUMINAZIONE DEL BAGAGLIAIO


Accensione



)
Premere il lucchetto aperto del
telecomando.
Si accendono le illuminazioni della so-
glia delle porte anteriori, dei vani appog-
giapiedi e delle plafoniere; si sbloccano
anche le porte del veicolo.


Spegnimento

Le illuminazioni d'accoglienza interne
si spengono automaticamente dopo un
periodo di tempo prestabilito o aprendo
una delle porte.


Programmazione
Accensione

Di notte, l'illuminazione verso il basso
e la plafoniera anteriore si accendono
automaticamente, insieme alle luci di
posizione.


Spegnimento

L'illuminazione dell'abitacolo s'interrom-
pe automaticamente allo spegnimento
delle luci di posizione.


Programmazione

La durata di accensione delle illu-
minazioni d'accoglienza è identica
ed in correlazione con l'accensione
automatica temporizzata dei fari. L'attivazione o disattivazio-
ne della funzione si effettua
dal menu di confi gurazione
del veicolo.
Questa funzione è attiva
per default. La scelta della durata di
accensione si effettua dal
menu di confi gurazione del
veicolo.

6
109

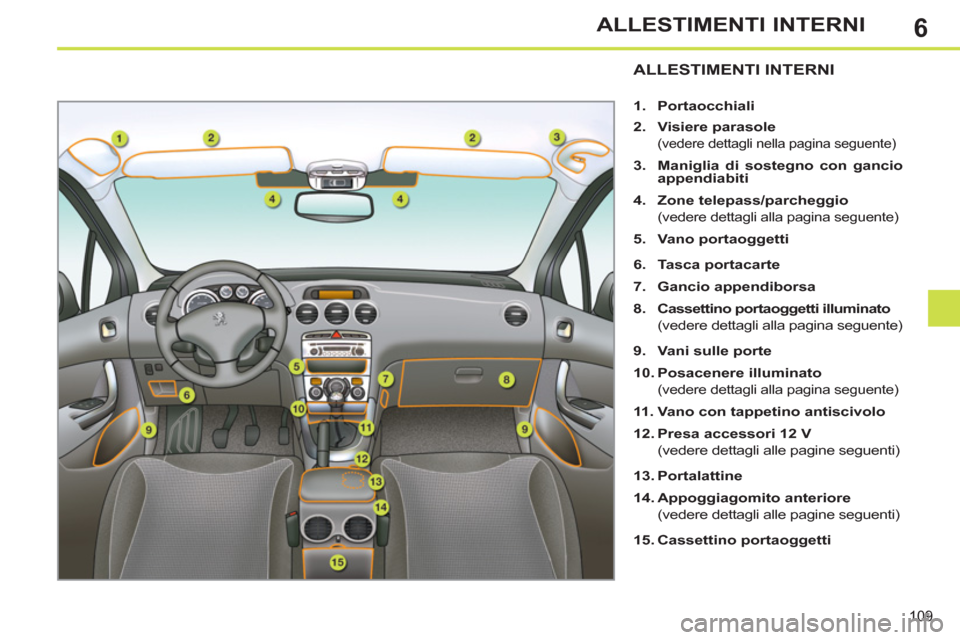

ALLESTIMENTI INTERNI




















ALLESTIMENTI INTERNI



1.
Portaocchiali


2.
Visiere parasole



(vedere dettagli nella pagina seguente)

3.
Maniglia di sostegno con gancio
appendiabiti


4.
Zone telepass/parcheggio



(vedere dettagli alla pagina seguente)

5.
Vano portaoggetti


6.
Tasca portacarte


7.
Gancio appendiborsa


8.
Cassettino portaoggetti illuminato


(vedere dettagli alla pagina seguente)

9.
Vani sulle porte


10.
Posacenere illuminato



(vedere dettagli alla pagina seguente)

11 .
Vano con tappetino antiscivolo


12.
Presa accessori 12 V


(vedere dettagli alle pagine seguenti)

13.
Portalattine


14.
Appoggiagomito anteriore


(vedere dettagli alle pagine seguenti)

15.
Cassettino portaoggetti

6
i
11 0

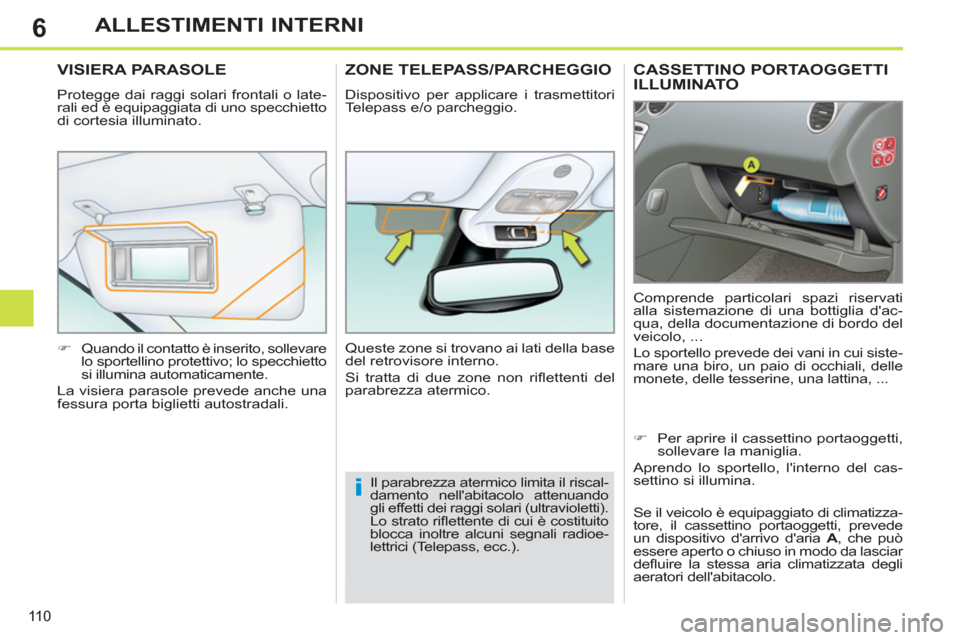

ALLESTIMENTI INTERNI





CASSETTINO PORTAOGGETTI
ILLUMINATO
Comprende particolari spazi riservati
alla sistemazione di una bottiglia d'ac-
qua, della documentazione di bordo del
veicolo, ...
Lo sportello prevede dei vani in cui siste-
mare una biro, un paio di occhiali, delle
monete, delle tesserine, una lattina, ...








VISIERA PARASOLE

Protegge dai raggi solari frontali o late-
rali ed è equipaggiata di uno specchietto
di cortesia illuminato.


)
Quando il contatto è inserito, sollevare
lo sportellino protettivo; lo specchietto
si illumina automaticamente.
La visiera parasole prevede anche una
fessura porta biglietti autostradali.











ZONE TELEPASS/PARCHEGGIO

Dispositivo per applicare i trasmettitori
Telepass e/o parcheggio.
Queste zone si trovano ai lati della base
del retrovisore interno.
Si tratta di due zone non rifl ettenti del
parabrezza atermico.
Il parabrezza atermico limita il riscal-
damento nell'abitacolo attenuando
gli effetti dei raggi solari (ultravioletti).
Lo strato rifl ettente di cui è costituito
blocca inoltre alcuni segnali radioe-
lettrici (Telepass, ecc.).

)
Per aprire il cassettino portaoggetti,
sollevare la maniglia.
Aprendo lo sportello, l'interno del cas-
settino si illumina.
Se il veicolo è equipaggiato di climatizza-
tore, il cassettino portaoggetti, prevede
un dispositivo d'arrivo d'aria A
, che può
essere aperto o chiuso in modo da lasciar
defl uire la stessa aria climatizzata degli
aeratori dell'abitacolo.
