2011 Peugeot 308 SW BL Manuale del proprietario (in Italian)

4
i
!
95
APERTURE

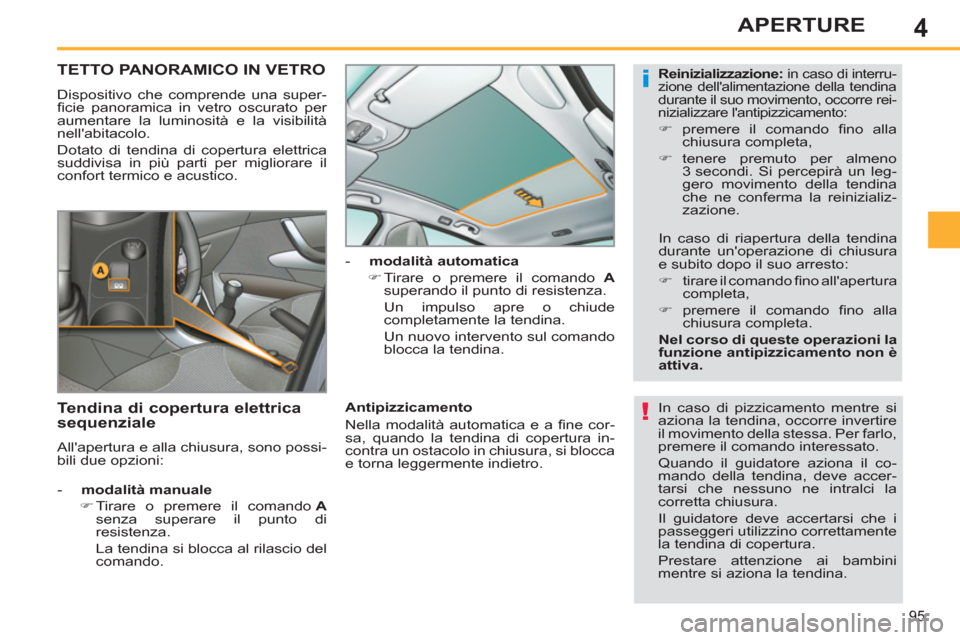

TETTO PANORAMICO IN VETRO

Dispositivo che comprende una super-
fi cie panoramica in vetro oscurato per
aumentare la luminosità e la visibilità
nell'abitacolo.
Dotato di tendina di copertura elettrica
suddivisa in più parti per migliorare il
confort termico e acustico.
In caso di pizzicamento mentre si
aziona la tendina, occorre invertire
il movimento della stessa. Per farlo,
premere il comando interessato.
Quando il guidatore aziona il co-
mando della tendina, deve accer-
tarsi che nessuno ne intralci la
corretta chiusura.
Il guidatore deve accertarsi che i
passeggeri utilizzino correttamente
la tendina di copertura.
Prestare attenzione ai bambini
mentre si aziona la tendina.


- modalità manuale



)
Tirare o premere il comando A

senza superare il punto di
resistenza.
La tendina si blocca al rilascio del
comando.
- modalità automatica



)
Tirare o premere il comando A

superando il punto di resistenza.
Un impulso apre o chiude
completamente la tendina.
Un nuovo intervento sul comando
blocca la tendina.


Antipizzicamento
Nella modalità automatica e a fi ne cor-
sa, quando la tendina di copertura in-
contra un ostacolo in chiusura, si blocca
e torna leggermente indietro.

Tendina di copertura elettrica
sequenziale
All'apertura e alla chiusura, sono possi-
bili due opzioni:

Reinizializzazione:
in caso di interru-
zione dell'alimentazione della tendina
durante il suo movimento, occorre rei-
nizializzare l'antipizzicamento:


)
premere il comando fi no alla
chiusura completa,

)
tenere premuto per almeno
3 secondi. Si percepirà un leg-
gero movimento della tendina
che ne conferma la reinizializ-
zazione.


In caso di riapertura della tendina
durante un'operazione di chiusura
e subito dopo il suo arresto:


)
tirare il comando fi no all'apertura
completa,

)
premere il comando fi no alla
chiusura completa.

Nel corso di queste operazioni la
funzione antipizzicamento non è
attiva.

4
i
!
96
APERTURE
I rabbocchi di carburante devono esse-
re superiori a 5 litri per essere presi in
conto dall'astina di livello.

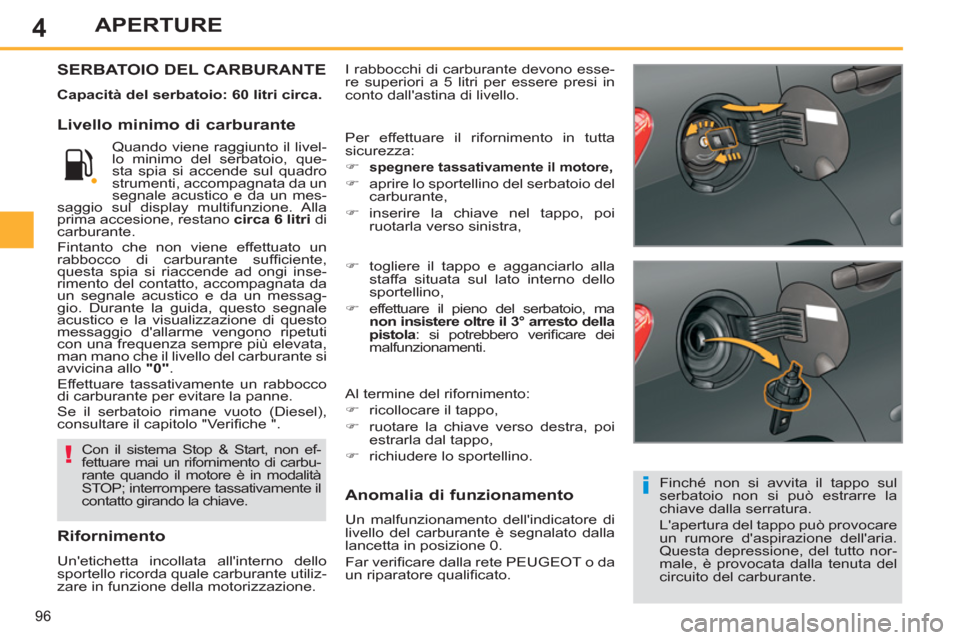

SERBATOIO DEL CARBURANTE


Capacità del serbatoio: 60 litri circa.

Finché non si avvita il tappo sul
serbatoio non si può estrarre la
chiave dalla serratura.
L'apertura del tappo può provocare
un rumore d'aspirazione dell'aria.
Questa depressione, del tutto nor-
male, è provocata dalla tenuta del
circuito del carburante.


Livello minimo di carburante

Anomalia di funzionamento

Un malfunzionamento dell'indicatore di
livello del carburante è segnalato dalla
lancetta in posizione 0.
Far verifi care dalla rete PEUGEOT o da
un riparatore qualifi cato.


Rifornimento

Un'etichetta incollata all'interno dello
sportello ricorda quale carburante utiliz-
zare in funzione della motorizzazione. Quando viene raggiunto il livel-
lo minimo del serbatoio, que-
sta spia si accende sul quadro
strumenti, accompagnata da un
segnale acustico e da un mes-
saggio sul display multifunzione. Alla
prima accesione, restano circa 6 litri
di
carburante.
Fintanto che non viene effettuato un
rabbocco di carburante suffi ciente,
questa spia si riaccende ad ongi inse-
rimento del contatto, accompagnata da
un segnale acustico e da un messag-
gio. Durante la guida, questo segnale
acustico e la visualizzazione di questo
messaggio d'allarme vengono ripetuti
con una frequenza sempre più elevata,
man mano che il livello del carburante si
avvicina allo "0"
.
Effettuare tassativamente un rabbocco
di carburante per evitare la panne.
Se il serbatoio rimane vuoto (Diesel),
consultare il capitolo "Verifi che ".






Con il sistema Stop & Start, non ef-
fettuare mai un rifornimento di carbu-
rante quando il motore è in modalità
STOP; interrompere tassativamente il
contatto girando la chiave.
)
togliere il tappo e agganciarlo alla
staffa situata sul lato interno dello
sportellino,

)
effettuare il pieno del serbatoio, ma
non insistere oltre il 3° arresto della
pistola
: si potrebbero verifi care dei
malfunzionamenti.
Al termine del rifornimento:


)
ricollocare il tappo,

)
ruotare la chiave verso destra, poi
estrarla dal tappo,

)
richiudere lo sportellino.
Per effettuare il rifornimento in tutta
sicurezza:


)

spegnere tassativamente il motore,


)
aprire lo sportellino del serbatoio del
carburante,

)
inserire la chiave nel tappo, poi
ruotarla verso sinistra,

4
i
i
97
APERTURE

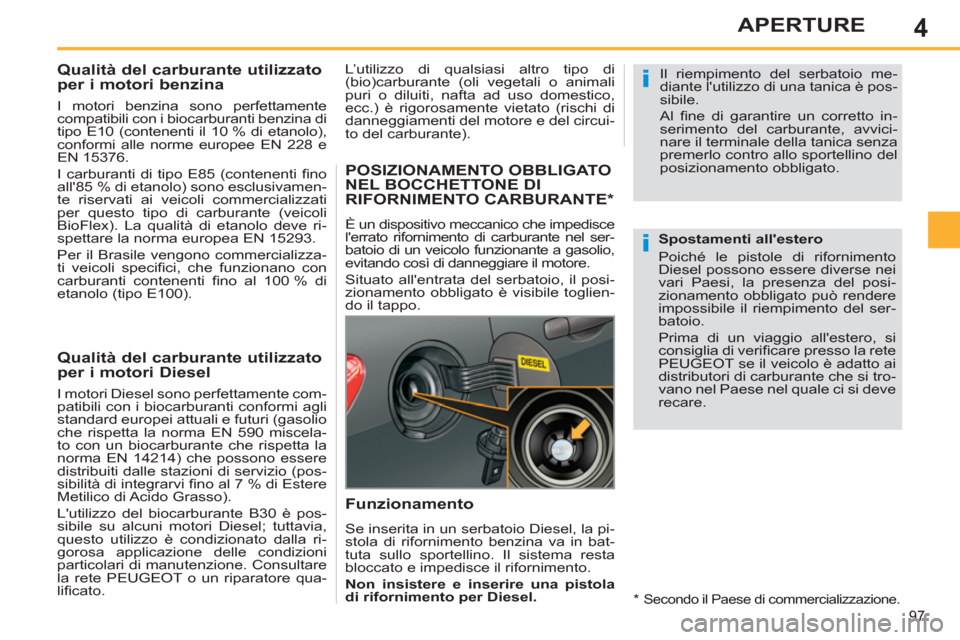

Qualità del carburante utilizzato
per i motori benzina

I motori benzina sono perfettamente
compatibili con i biocarburanti benzina di
tipo E10 (contenenti il 10 % di etanolo),
conformi alle norme europee EN 228 e
EN 15376.
I carburanti di tipo E85 (contenenti fi no
all'85 % di etanolo) sono esclusivamen-
te riservati ai veicoli commercializzati
per questo tipo di carburante (veicoli
BioFlex). La qualità di etanolo deve ri-
spettare la norma europea EN 15293.
Per il Brasile vengono commercializza-
ti veicoli specifi ci, che funzionano con
carburanti contenenti fi no al 100 % di
etanolo (tipo E100).














Qualità del carburante utilizzato
per i motori Diesel

I motori Diesel sono perfettamente com-
patibili con i biocarburanti conformi agli
standard europei attuali e futuri (gasolio
che rispetta la norma EN 590 miscela-
to con un biocarburante che rispetta la
norma EN 14214) che possono essere
distribuiti dalle stazioni di servizio (pos-
sibilità di integrarvi fi no al 7 % di Estere
Metilico di Acido Grasso).
L'utilizzo del biocarburante B30 è pos-
sibile su alcuni motori Diesel; tuttavia,
questo utilizzo è condizionato dalla ri-
gorosa applicazione delle condizioni
particolari di manutenzione. Consultare
la rete PEUGEOT o un riparatore qua-
lifi cato. L’utilizzo di qualsiasi altro tipo di
(bio)carburante (oli vegetali o animali
puri o diluiti, nafta ad uso domestico,
ecc.) è rigorosamente vietato (rischi di
danneggiamenti del motore e del circui-
to del carburante).


















POSIZIONAMENTO OBBLIGATO
NEL BOCCHETTONE DI
RIFORNIMENTO CARBURANTE *

È un dispositivo meccanico che impedisce
l'errato rifornimento di carburante nel ser-
batoio di un veicolo funzionante a gasolio,
evitando così di danneggiare il motore.
Situato all'entrata del serbatoio, il posi-
zionamento obbligato è visibile toglien-
do il tappo.

Funzionamento

Se inserita in un serbatoio Diesel, la pi-
stola di rifornimento benzina va in bat-
tuta sullo sportellino. Il sistema resta
bloccato e impedisce il rifornimento.

Non insistere e inserire una pistola
di rifornimento per Diesel.

Il riempimento del serbatoio me-
diante l'utilizzo di una tanica è pos-
sibile.
Al fi ne di garantire un corretto in-
serimento del carburante, avvici-
nare il terminale della tanica senza
premerlo contro allo sportellino del
posizionamento obbligato.


Spostamenti all'estero
Poiché le pistole di rifornimento
Diesel possono essere diverse nei
vari Paesi, la presenza del posi-
zionamento obbligato può rendere
impossibile il riempimento del ser-
batoio.
Prima di un viaggio all'estero, si
consiglia di verifi care presso la rete
PEUGEOT se il veicolo è adatto ai
distributori di carburante che si tro-
vano nel Paese nel quale ci si deve
recare.


*

Secondo il Paese di commercializzazione.

5
98
VISIBILITÀ

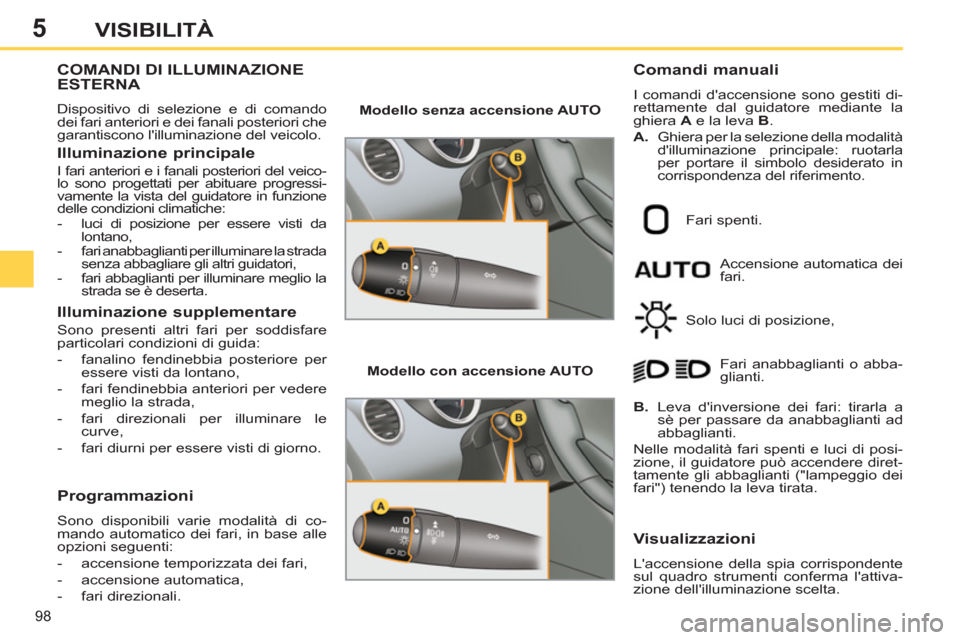

COMANDI DI ILLUMINAZIONE
ESTERNA
Dispositivo di selezione e di comando
dei fari anteriori e dei fanali posteriori che
garantiscono l'illuminazione del veicolo.

Illuminazione principale

I fari anteriori e i fanali posteriori del veico-
lo sono progettati per abituare progressi-
vamente la vista del guidatore in funzione
delle condizioni climatiche:


- luci di posizione per essere visti da
lontano,

- fari anabbaglianti per illuminare la strada
senza abbagliare gli altri guidatori,

- fari abbaglianti per illuminare meglio la
strada se è deserta.



Illuminazione supplementare

Sono presenti altri fari per soddisfare
particolari condizioni di guida:


- fanalino fendinebbia posteriore per
essere visti da lontano,

- fari fendinebbia anteriori per vedere
meglio la strada,

- fari direzionali per illuminare le
curve,

- fari diurni per essere visti di giorno.



Programmazioni

Sono disponibili varie modalità di co-
mando automatico dei fari, in base alle
opzioni seguenti:


- accensione temporizzata dei fari,

- accensione automatica,

- fari direzionali.


Modello senza accensione AUTO



Modello con accensione AUTO





Accensione automatica dei
fari.

Comandi manuali

I comandi d'accensione sono gestiti di-
rettamente dal guidatore mediante la
ghiera A
e la leva B
.

A.
Ghiera per la selezione della modalità
d'illuminazione principale: ruotarla
per portare il simbolo desiderato in
corrispondenza del riferimento.
Fari spenti.
Solo luci di posizione,

B.
Leva d'inversione dei fari: tirarla a
sè per passare da anabbaglianti ad
abbaglianti.
Nelle modalità fari spenti e luci di posi-
zione, il guidatore può accendere diret-
tamente gli abbaglianti ("lampeggio dei
fari") tenendo la leva tirata. Fari anabbaglianti o abba-
glianti.

Visualizzazioni

L'accensione della spia corrispondente
sul quadro strumenti conferma l'attiva-
zione dell'illuminazione scelta.

5
!
99
VISIBILITÀ

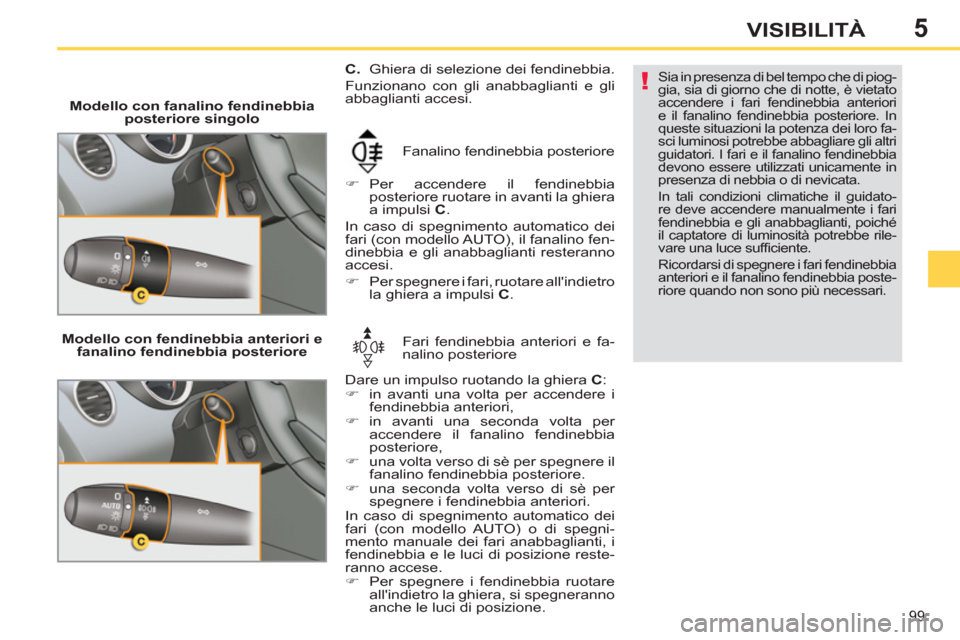

Modello con fanalino fendinebbia
posteriore singolo
Fanalino fendinebbia posteriore


)
Per accendere il fendinebbia
posteriore ruotare in avanti la ghiera
a impulsi C
.
In caso di spegnimento automatico dei
fari (con modello AUTO), il fanalino fen-
dinebbia e gli anabbaglianti resteranno
accesi.


)
Per spegnere i fari, ruotare all'indietro
la ghiera a impulsi C
.








Sia in presenza di bel tempo che di piog-
gia, sia di giorno che di notte, è vietato
accendere i fari fendinebbia anteriori
e il fanalino fendinebbia posteriore. In
queste situazioni la potenza dei loro fa-
sci luminosi potrebbe abbagliare gli altri
guidatori. I fari e il fanalino fendinebbia
devono essere utilizzati unicamente in
presenza di nebbia o di nevicata.
In tali condizioni climatiche il guidato-
re deve accendere manualmente i fari
fendinebbia e gli anabbaglianti, poiché
il captatore di luminosità potrebbe rile-
vare una luce suffi ciente.
Ricordarsi di spegnere i fari fendinebbia
anteriori e il fanalino fendinebbia poste-
riore quando non sono più necessari.



Modello con fendinebbia anteriori e
fanalino fendinebbia posteriore Fari fendinebbia anteriori e fa-
nalino posteriore
Dare un impulso ruotando la ghiera C
:


)
in avanti una volta per accendere i
fendinebbia anteriori,

)
in avanti una seconda volta per
accendere il fanalino fendinebbia
posteriore,

)
una volta verso di sè per spegnere il
fanalino fendinebbia posteriore.

)
una seconda volta verso di sè per
spegnere i fendinebbia anteriori.
In caso di spegnimento automatico dei
fari (con modello AUTO) o di spegni-
mento manuale dei fari anabbaglianti, i
fendinebbia e le luci di posizione reste-
ranno accese.


)
Per spegnere i fendinebbia ruotare
all'indietro la ghiera, si spegneranno
anche le luci di posizione.










C.
Ghiera di selezione dei fendinebbia.
Funzionano con gli anabbaglianti e gli
abbaglianti accesi.

5
i
i
100
VISIBILITÀ

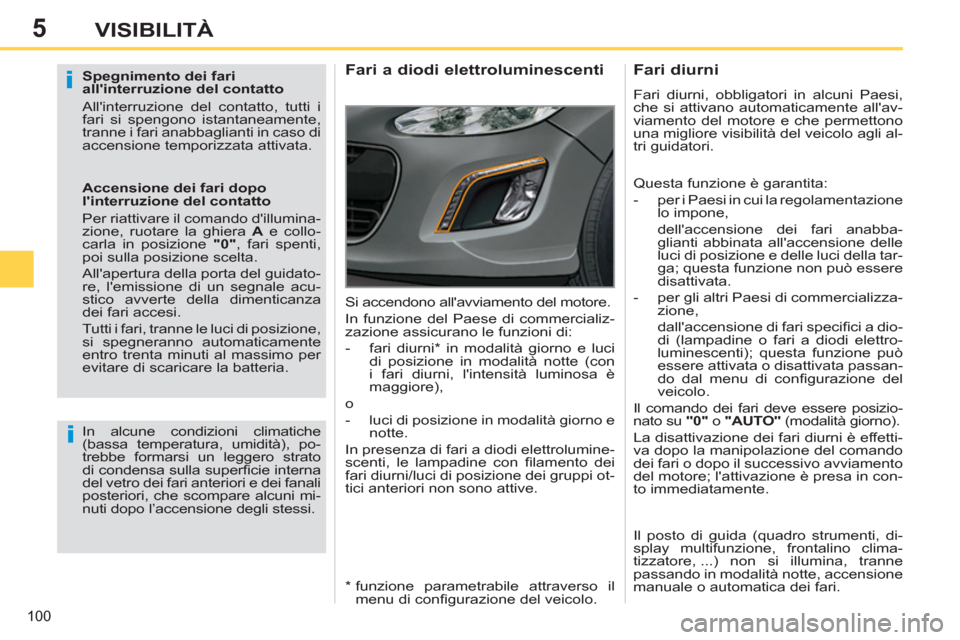

Spegnimento dei fari
all'interruzione del contatto
All'interruzione del contatto, tutti i
fari si spengono istantaneamente,
tranne i fari anabbaglianti in caso di
accensione temporizzata attivata.

Accensione dei fari dopo
l'interruzione del contatto
Per riattivare il comando d'illumina-
zione, ruotare la ghiera A
e collo-
carla in posizione "0"
, fari spenti,
poi sulla posizione scelta.
All'apertura della porta del guidato-
re, l'emissione di un segnale acu-
stico avverte della dimenticanza
dei fari accesi.
Tutti i fari, tranne le luci di posizione,
si spegneranno automaticamente
entro trenta minuti al massimo per
evitare di scaricare la batteria.










Fari a diodi elettroluminescenti

In alcune condizioni climatiche
(bassa temperatura, umidità), po-
trebbe formarsi un leggero strato
di condensa sulla superfi cie interna
del vetro dei fari anteriori e dei fanali
posteriori, che scompare alcuni mi-
nuti dopo l’accensione degli stessi.








Fari diurni

Fari diurni, obbligatori in alcuni Paesi,
che si attivano automaticamente all'av-
viamento del motore e che permettono
una migliore visibilità del veicolo agli al-
tri guidatori.

Questa funzione è garantita:


- per i Paesi in cui la regolamentazione
lo impone,
dell'accensione dei fari anabba-
glianti abbinata all'accensione delle
luci di posizione e delle luci della tar-
ga; questa funzione non può essere
disattivata.

- per gli altri Paesi di commercializza-
zione,
dall'accensione di fari specifi ci a dio-
di (lampadine o fari a diodi elettro-
luminescenti); questa funzione può
essere attivata o disattivata passan-
do dal menu di confi gurazione del
veicolo.
Il comando dei fari deve essere posizio-
nato su "0"
o "AUTO"
(modalità giorno).
La disattivazione dei fari diurni è effetti-
va dopo la manipolazione del comando
dei fari o dopo il successivo avviamento
del motore; l'attivazione è presa in con-
to immediatamente.

Il posto di guida (quadro strumenti, di-
splay multifunzione, frontalino clima-
tizzatore, ...) non si illumina, tranne
passando in modalità notte, accensione
manuale o automatica dei fari.
Si accendono all'avviamento del motore.
In funzione del Paese di commercializ-
zazione assicurano le funzioni di:


- fari diurni * in modalità giorno e luci
di posizione in modalità notte (con
i fari diurni, l'intensità luminosa è
maggiore),
o


- luci di posizione in modalità giorno e
notte.
In presenza di fari a diodi elettrolumine-
scenti, le lampadine con fi lamento dei
fari diurni/luci di posizione dei gruppi ot-
tici anteriori non sono attive.

*
funzione parametrabile attraverso il
menu di confi gurazione del veicolo.

5
!
AUTO
101
VISIBILITÀ
In caso di nebbia o di neve, il sen-
sore di luminosità può rilevare una
luce suffi ciente. I fari non si accen-
deranno quindi automaticamente.
Non ricoprire il sensore di lumino-
sità, abbinato al sensore di pioggia
e situato al centro del parabrezza,
dietro al retrovisore interno; le fun-
zioni corrispondenti non sarebbero
più comandabili.

Abbinamento con l'accensione
temporizzata automatica dei fari
L'abbinamento con l'accensione auto-
matica apporta all'accensione tempo-
rizzata dei fari altre possibilità:


- scelta della durata dell'accensione
dei fari per 15, 30 o 60 secondi nelle
funzioni parametrabili del menu di
confi gurazione del veicolo (tranne
display monocromatico A per il quale
la durata è fi ssa: 60 secondi)

- attivazione automatica dei fari
quando la funzione è attivata.


Anomalia di funzionamento
In caso di anomalia di funziona-
mento del sensore di luminosi-
tà, i fari si accendono, questa
spia si accende sul quadro stru-
menti e/o un messaggio appare
sul display multifunzione, accompagna-
to da un segnale acustico.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualifi cato.

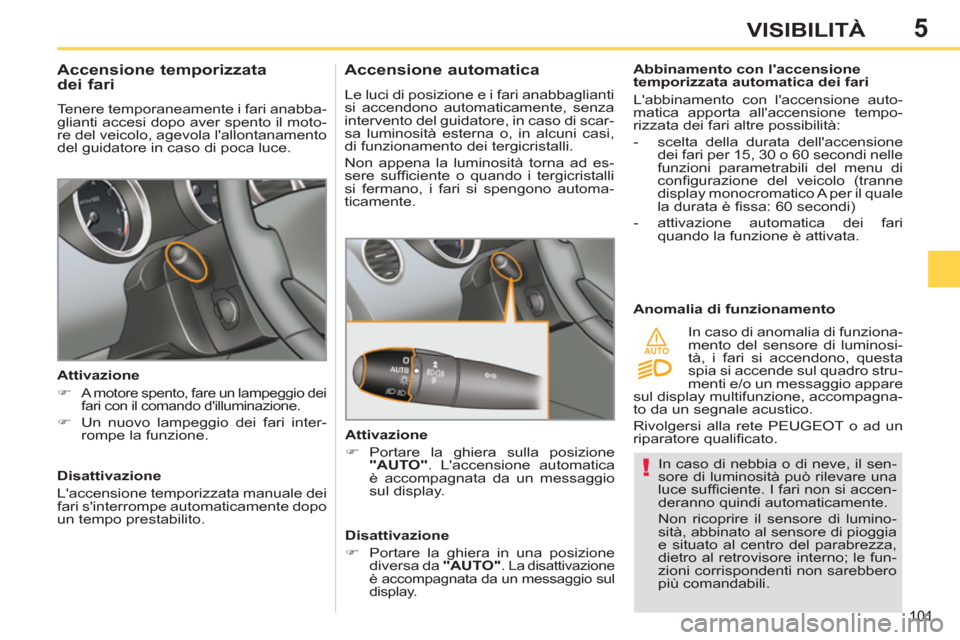

Accensione temporizzata
dei fari
Tenere temporaneamente i fari anabba-
glianti accesi dopo aver spento il moto-
re del veicolo, agevola l'allontanamento
del guidatore in caso di poca luce.

Attivazione


)

A motore spento, fare un lampeggio dei
fari con il comando d'illuminazione.

)
Un nuovo lampeggio dei fari inter-
rompe la funzione.


Disattivazione
L'accensione temporizzata manuale dei
fari s'interrompe automaticamente dopo
un tempo prestabilito.











Accensione automatica

Le luci di posizione e i fari anabbaglianti
si accendono automaticamente, senza
intervento del guidatore, in caso di scar-
sa luminosità esterna o, in alcuni casi,
di funzionamento dei tergicristalli.
Non appena la luminosità torna ad es-
sere suffi ciente o quando i tergicristalli
si fermano, i fari si spengono automa-
ticamente.

Attivazione


)
Portare la ghiera sulla posizione
"AUTO"
. L'accensione automatica
è accompagnata da un messaggio
sul display.


Disattivazione


)
Portare la ghiera in una posizione
diversa da "AUTO"
.
La disattivazione
è accompagnata da un messaggio sul
display.

5
i
i
102
VISIBILITÀ

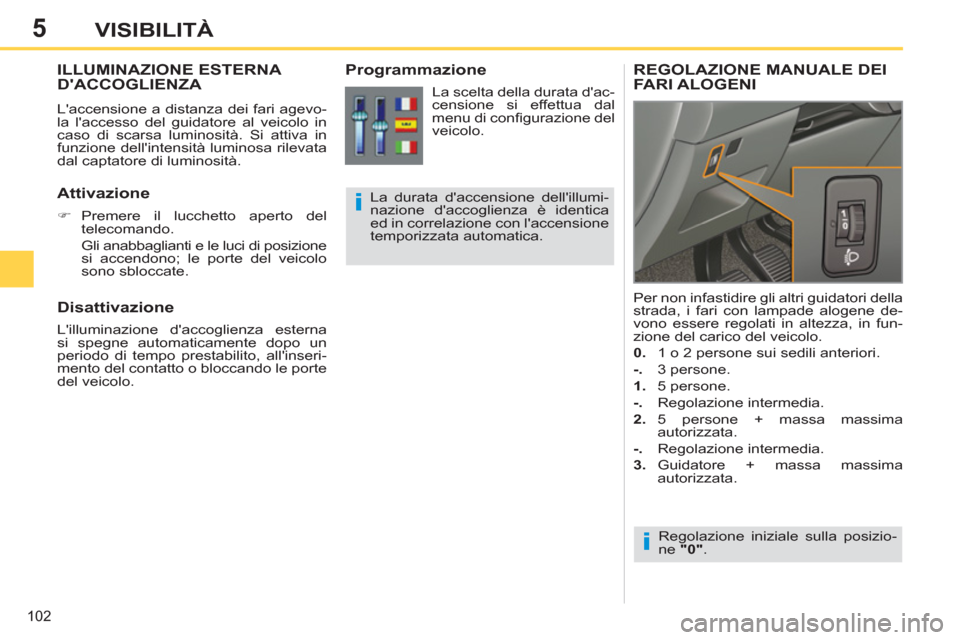

ILLUMINAZIONE ESTERNA
D'ACCOGLIENZA
L'accensione a distanza dei fari agevo-
la l'accesso del guidatore al veicolo in
caso di scarsa luminosità. Si attiva in
funzione dell'intensità luminosa rilevata
dal captatore di luminosità.

Attivazione




)
Premere il lucchetto aperto del
telecomando.
Gli anabbaglianti e le luci di posizione
si accendono; le porte del veicolo
sono sbloccate.




Programmazione


La scelta della durata d'ac-
censione si effettua dal
menu di confi gurazione del
veicolo.
La durata d'accensione dell'illumi-
nazione d'accoglienza è identica
ed in correlazione con l'accensione
temporizzata automatica.










REGOLAZIONE MANUALE DEI
FARI ALOGENI
Regolazione iniziale sulla posizio-
ne "0"
.
Per non infastidire gli altri guidatori della
strada, i fari con lampade alogene de-
vono essere regolati in altezza, in fun-
zione del carico del veicolo.

0.
1 o 2 persone sui sedili anteriori.

-.
3 persone.

1.
5 persone.

-.
Regolazione intermedia.

2.
5 persone + massa massima
autorizzata.

-.
Regolazione intermedia.

3.
Guidatore + massa massima
autorizzata.

Disattivazione


L'illuminazione d'accoglienza esterna
si spegne automaticamente dopo un
periodo di tempo prestabilito, all'inseri-
mento del contatto o bloccando le porte
del veicolo.
