2011 Peugeot 308 SW BL Manuale del proprietario (in Italian)

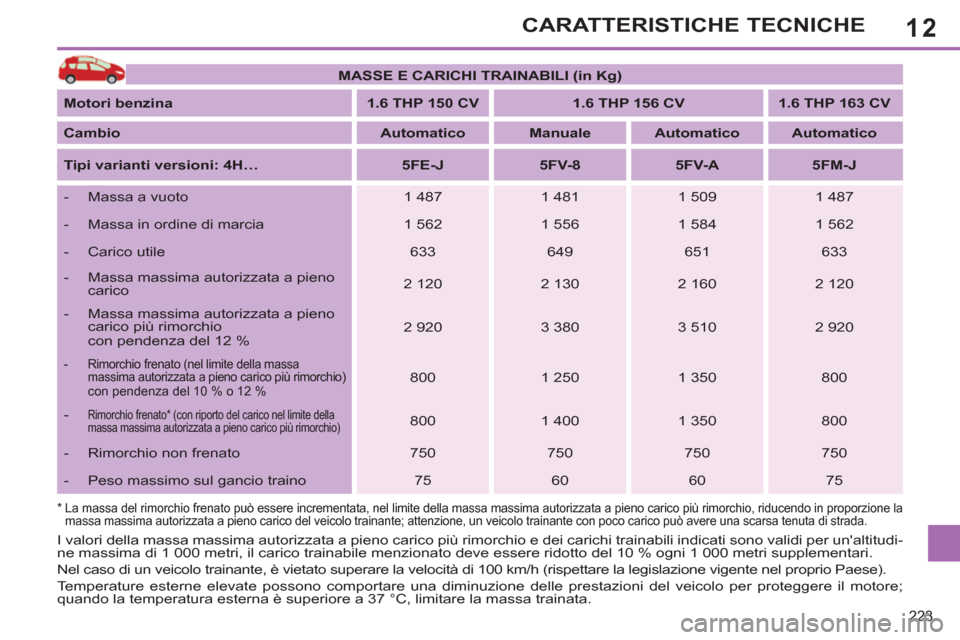

12
223
CARATTERISTICHE TECNICHE


MASSE E CARICHI TRAINABILI (in Kg)



Motori benzina


1.6 THP 150 CV



1.6 THP 156 CV



1.6 THP 163 CV



Cambio


Automatico



Manuale



Automatico



Automatico



Tipi varianti versioni: 4H…


5FE-J



5FV-8



5FV-A



5FM-J




- Massa a vuoto
1 487
1 481
1 509
1 487


- Massa in ordine di marcia
1 562
1 556
1 584
1 562


- Carico utile
633
649
651
633


- Massa massima autorizzata a pieno
carico
2 120
2 130
2 160
2 120


- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12 %
2 920
3 380
3 510
2 920



- Rimorchio frenato (nel limite della massa
massima autorizzata a pieno carico più rimorchio) con pendenza del 10 % o 12 %

800
1 250
1 350
800


-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)

800
1 400
1 350
800


- Rimorchio non frenato
750
750
750
750


- Peso massimo sul gancio traino
75
60
60
75
*
La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.

I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudi-
ne massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

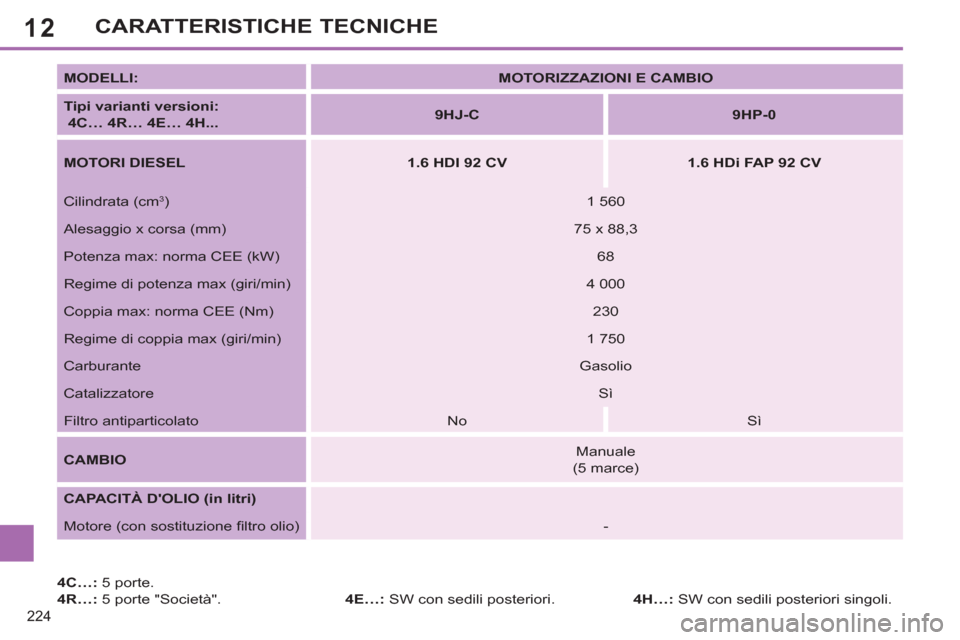

12
224
CARATTERISTICHE TECNICHE

4C…:
5 porte.

4R…:
5 porte "Società".
4E…:
SW con sedili posteriori.
MODELLI:


MOTORIZZAZIONI E CAMBIO



Tipi varianti versioni:
4C… 4R… 4E… 4H

...

9HJ-C



9HP-0



MOTORI DIESEL


1.6 HDI 92 CV



1.6 HDi FAP 92 CV


Cilindrata (cm
3
)
1 560
Alesaggio x corsa (mm)
75 x 88,3
Potenza max: norma CEE (kW)
68
Regime di potenza max (giri/min)
4 000
Coppia max: norma CEE (Nm)
230
Regime di coppia max (giri/min)
1 750
Carburante
Gasolio
Catalizzatore
Sì
Filtro antiparticolato
No
Sì

CAMBI

O

Manuale
(5 marce)

CAPACITÀ D'OLIO (in litri)


Motore (con sostituzione fi ltro olio)
-

4H…:
SW con sedili posteriori singoli.

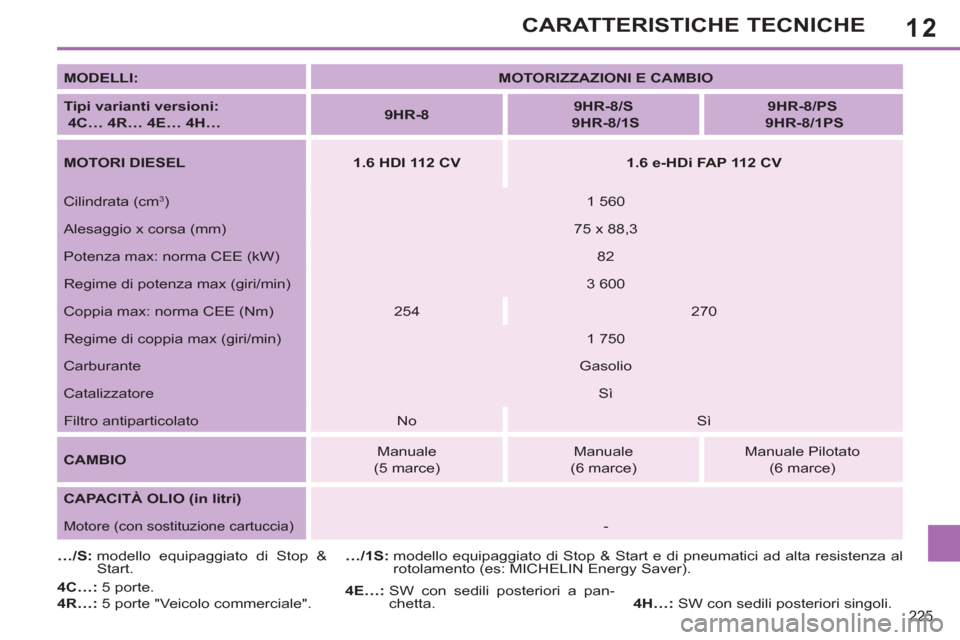

12
225
CARATTERISTICHE TECNICHE

MODELLI:


MOTORIZZAZIONI E CAMBIO



Tipi varianti versioni:
4C… 4R… 4E… 4H…


9HR-8



9HR-8/S

9HR-8/1S



9HR-8/PS

9HR-8/1PS



MOTORI DIESEL


1.6 HDI 112 CV



1.6 e-HDi FAP 112 CV


Cilindrata (cm
3
)
1 560
Alesaggio x corsa (mm)
75 x 88,3
Potenza max: norma CEE (kW)
82
Regime di potenza max (giri/min)
3 600
Coppia max: norma CEE (Nm)
254
270
Regime di coppia max (giri/min)
1 750
Carburante
Gasolio
Catalizzatore
Sì
Filtro antiparticolato
No
Sì

CAMBIO

Manuale
(5 marce)
Manuale
(6 marce)
Manuale Pilotato
(6 marce)

CAPACITÀ OLIO (in litri)



Motore (con sostituzione cartuccia)

-

4C…:
5 porte.

4R…:
5 porte "Veicolo commerciale".
4E…:
SW con sedili posteriori a pan-
chetta.
…/S:
modello equipaggiato di Stop &
Start.

4H…:
SW con sedili posteriori singoli.
…/1S:
modello equipaggiato di Stop & Start e di pneumatici ad alta resistenza al
rotolamento (es: MICHELIN Energy Saver).

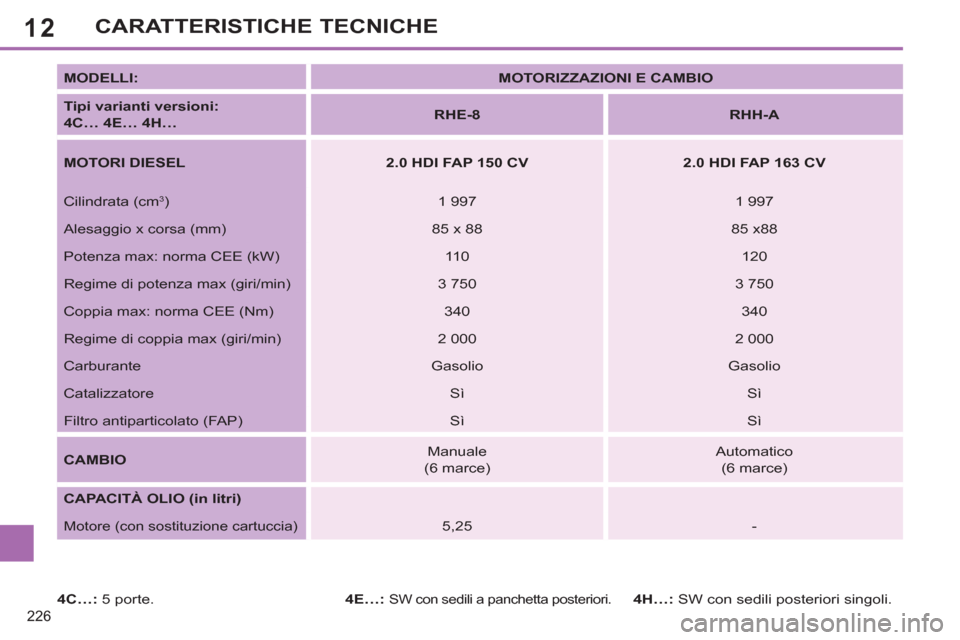

12
226
CARATTERISTICHE TECNICHE

MODELLI:


MOTORIZZAZIONI E CAMBIO



Tipi varianti versioni:
4C… 4E… 4H…


RHE-8



RHH-A



MOTORI DIESEL


2.0 HDI FAP 150 CV



2.0 HDI FAP 163 CV


Cilindrata (cm
3
)
1 997
1 997
Alesaggio x corsa (mm)
85 x 88
85 x88
Potenza max: norma CEE (kW)
110
120
Regime di potenza max (giri/min)
3 750
3 750
Coppia max: norma CEE (Nm)
340
340
Regime di coppia max (giri/min)
2 000
2 000
Carburante
Gasolio
Gasolio
Catalizzatore
Sì
Sì
Filtro antiparticolato (FAP)
Sì
Sì

CAMBIO

Manuale
(6 marce)
Automatico
(6 marce)

CAPACITÀ OLIO (in litri)



Motore (con sostituzione cartuccia)

5,25
-

4C…:
5 porte.
4E…:

SW con sedili a panchetta posteriori.
4H…:
SW con sedili posteriori singoli.

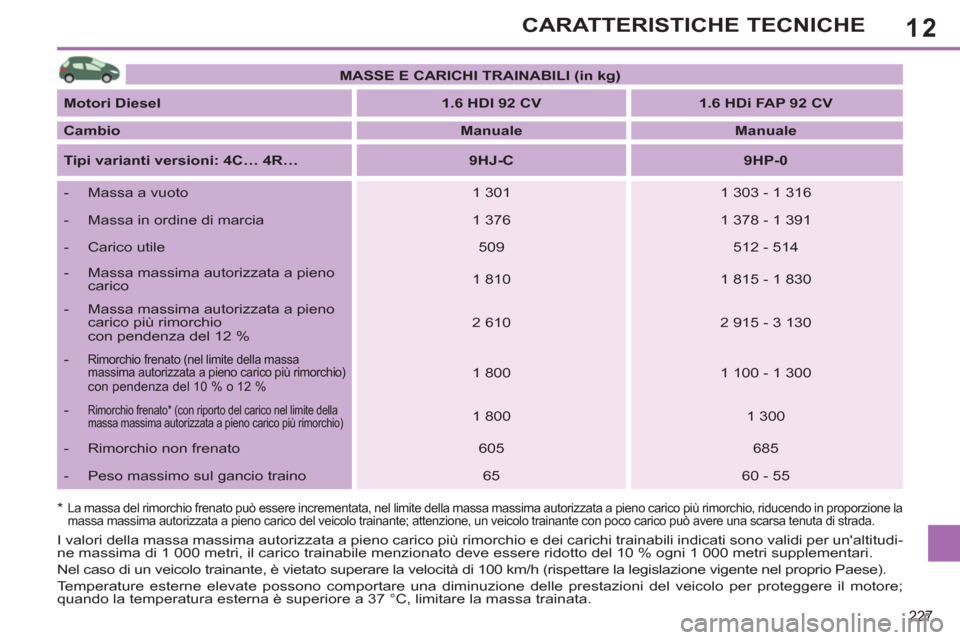

12
227
CARATTERISTICHE TECNICHE

*
La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.

I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudi-
ne massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

MASSE E CARICHI TRAINABILI (in kg)



Motori Diesel


1.6 HDI 92 CV



1.6 HDi FAP 92 CV



Cambio


Manuale



Manuale



Tipi varianti versioni: 4C… 4R…


9HJ-C



9HP-0




- Massa a vuoto
1 301
1 303 - 1 316


- Massa in ordine di marcia
1 376
1 378 - 1 391


- Carico utile
509
512 - 514


- Massa massima autorizzata a pieno
carico
1 810
1 815 - 1 830


- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12 %
2 610
2 915 - 3 130


-
Rimorchio frenato (nel limite della massa
massima autorizzata a pieno carico più rimorchio) con pendenza del 10 % o 12 %

1 800
1 100 - 1 300


-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)

1 800
1 300


- Rimorchio non frenato
605
685


- Peso massimo sul gancio traino
65
60 - 55

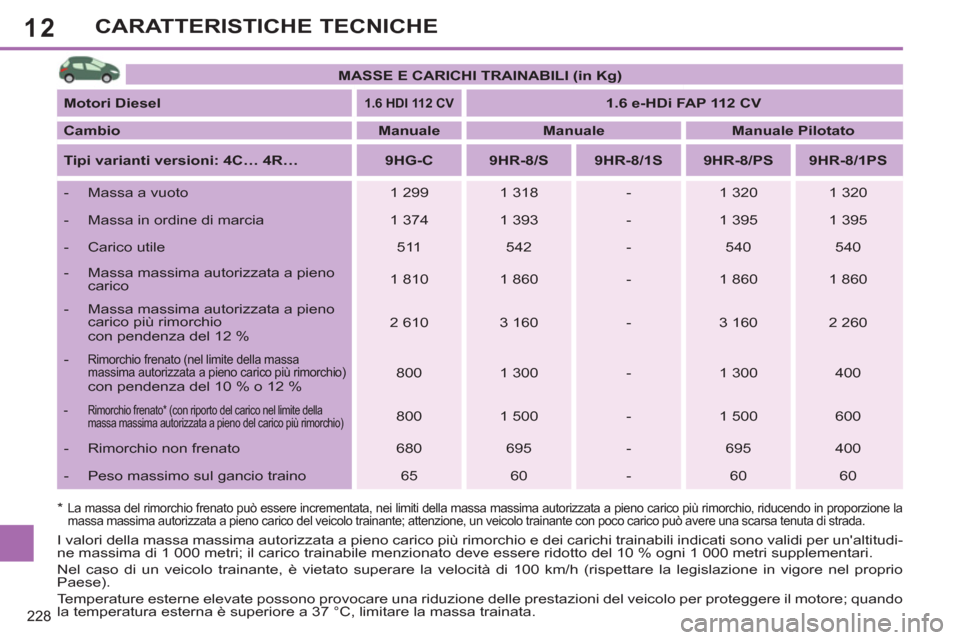

12
228
CARATTERISTICHE TECNICHE
*
La massa del rimorchio frenato può essere incrementata, nei limiti della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.

I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudi-
ne massima di 1 000 metri; il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione in vigore nel proprio
Paese).
Temperature esterne elevate possono provocare una riduzione delle prestazioni del veicolo per proteggere il motore; quando
la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

MASSE E CARICHI TRAINABILI (in Kg)



Motori Diesel




1.6 HDI 112 CV




1.6 e-HDi FAP 112 CV



Cambio


Manuale



Manuale



Manuale Pilotato



Tipi varianti versioni: 4C… 4R…


9HG-C



9HR-8/S



9HR-8/1S



9HR-8/PS



9HR-8/1PS




- Massa a vuoto
1 299
1 318
-
1 320
1 320


- Massa in ordine di marcia
1 374
1 393
-
1 395
1 395


- Carico utile
511
542
-
540
540


- Massa massima autorizzata a pieno
carico
1 810
1 860
-
1 860
1 860


- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12 %
2 610
3 160
-
3 160
2 260


- Rimorchio frenato (nel limite della massa
massima autorizzata a pieno carico più rimorchio) con pendenza del 10 % o 12 %
800
1 300
-
1 300
400



- Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno del carico più rimorchio)

800
1 500
-
1 500
600


- Rimorchio non frenato
680
695
-
695
400


- Peso massimo sul gancio traino
65
60
-
60
60

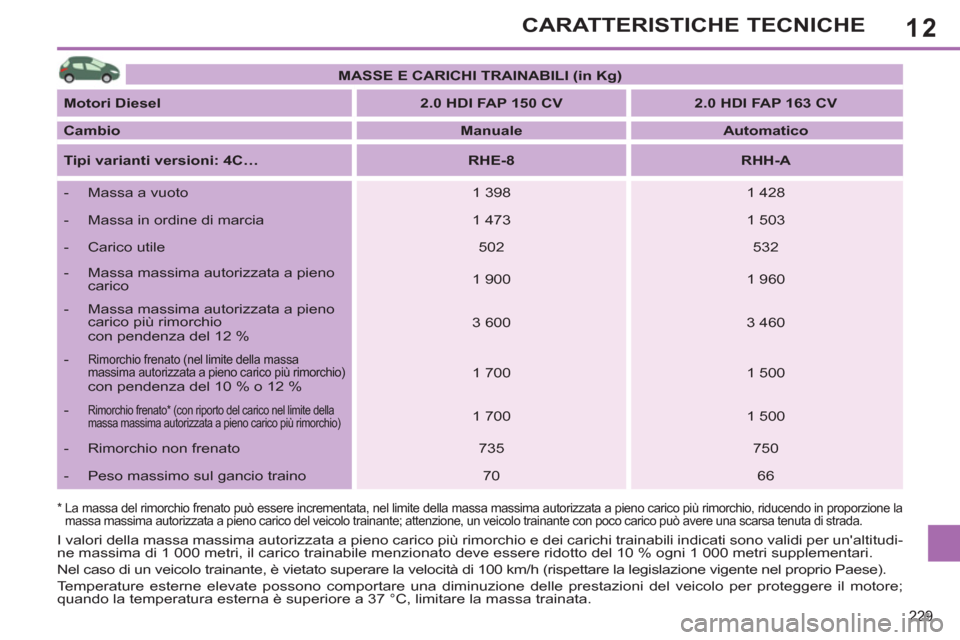

12
229
CARATTERISTICHE TECNICHE
*

La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.



MASSE E CARICHI TRAINABILI (in Kg)



Motori Diesel


2.0 HDI FAP 150 CV



2.0 HDI FAP 163 CV



Cambio


Manuale



Automatico



Tipi varianti versioni: 4C…


RHE-8



RHH-A




- Massa a vuoto
1 398
1 428


- Massa in ordine di marcia
1 473
1 503


- Carico utile
502
532


- Massa massima autorizzata a pieno
carico
1 900
1 960


- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12 %
3 600
3 460


-
Rimorchio frenato (nel limite della massa
massima autorizzata a pieno carico più rimorchio)
con pendenza del 10 % o 12 %
1 700
1 500


-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)

1 700
1 500


- Rimorchio non frenato
735
750


- Peso massimo sul gancio traino
70
66
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudi-
ne massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

12

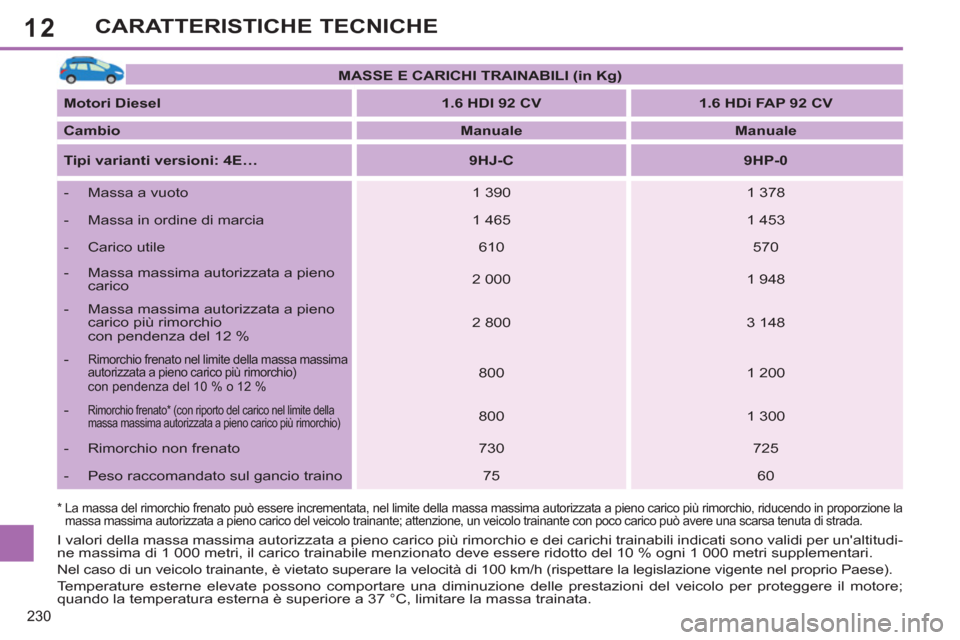

230
CARATTERISTICHE TECNICHE
*

La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.



MASSE E CARICHI TRAINABILI (in Kg)



Motori Diesel


1.6 HDI 92 CV



1.6 HDi FAP 92 CV



Cambio


Manuale



Manuale



Tipi varianti versioni: 4E…


9HJ-C



9HP-0




- Massa a vuoto
1 390
1 378


- Massa in ordine di marcia
1 465
1 453


- Carico utile
610
570


- Massa massima autorizzata a pieno
carico
2 000
1 948


- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12 %
2 800
3 148


-
Rimorchio frenato nel limite della massa massima
autorizzata a pieno carico più rimorchio) con pendenza del 10 % o 12 %

800
1 200


-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)

800
1 300


- Rimorchio non frenato
730
725


- Peso raccomandato sul gancio traino
75
60
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudi-
ne massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).

Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.
