2011 Peugeot 308 SW BL ABS

1
30

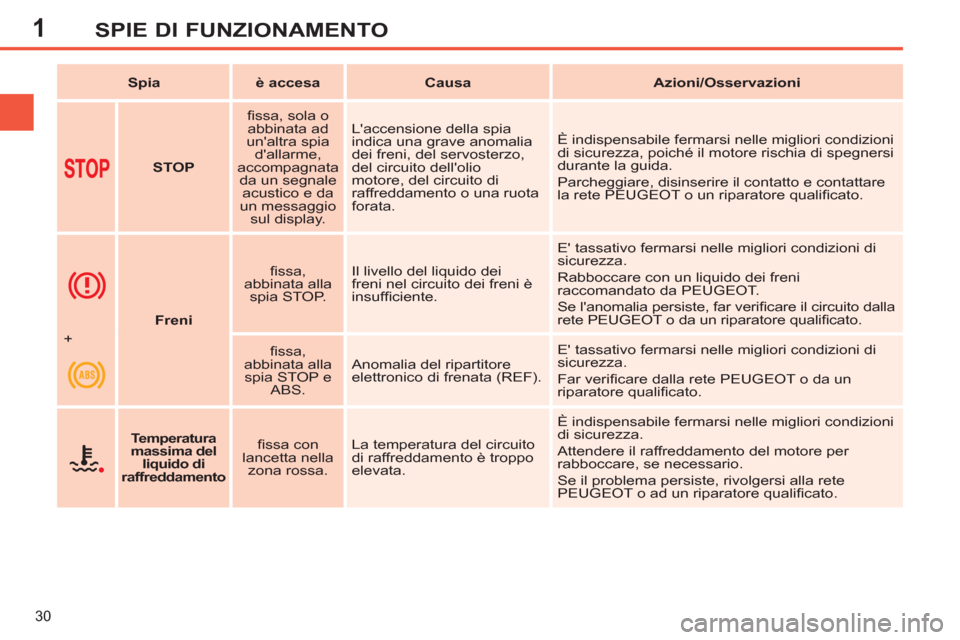

SPIE DI FUNZIONAMENTO


Spia



è accesa



Causa



Azioni/Osservazioni







STOP


fi ssa, sola o
abbinata ad
un'altra spia
d'allarme,
accompagnata
da un segnale
acustico e da
un messaggio
sul display. L'accensione della spia
indica una grave anomalia
dei freni, del servosterzo,
del circuito dell'olio
motore, del circuito di
raffreddamento o una ruota
forata. È indispensabile fermarsi nelle migliori condizioni
di sicurezza, poiché il motore rischia di spegnersi
durante la guida.
Parcheggiare, disinserire il contatto e contattare
la rete PEUGEOT o un riparatore qualifi cato.





Freni


fi ssa,
abbinata alla
spia STOP. Il livello del liquido dei
freni nel circuito dei freni è
insuffi ciente. E' tassativo fermarsi nelle migliori condizioni di
sicurezza.
Rabboccare con un liquido dei freni
raccomandato da PEUGEOT.
Se l'anomalia persiste, far verifi care il circuito dalla
rete PEUGEOT o da un riparatore qualifi cato.

+

fi ssa,
abbinata alla
spia STOP e
ABS. Anomalia del ripartitore
elettronico di frenata (REF). E' tassativo fermarsi nelle migliori condizioni di
sicurezza.
Far verifi care dalla rete PEUGEOT o da un
riparatore qualifi cato.






Temperatura
massima del
liquido di
raffreddamento



fi ssa con
lancetta nella
zona rossa. La temperatura del circuito
di raffreddamento è troppo
elevata. È indispensabile fermarsi nelle migliori condizioni
di sicurezza.
Attendere il raffreddamento del motore per
rabboccare, se necessario.
Se il problema persiste, rivolgersi alla rete
PEUGEOT o ad un riparatore qualifi cato.

1
32
SPIE DI FUNZIONAMENTO

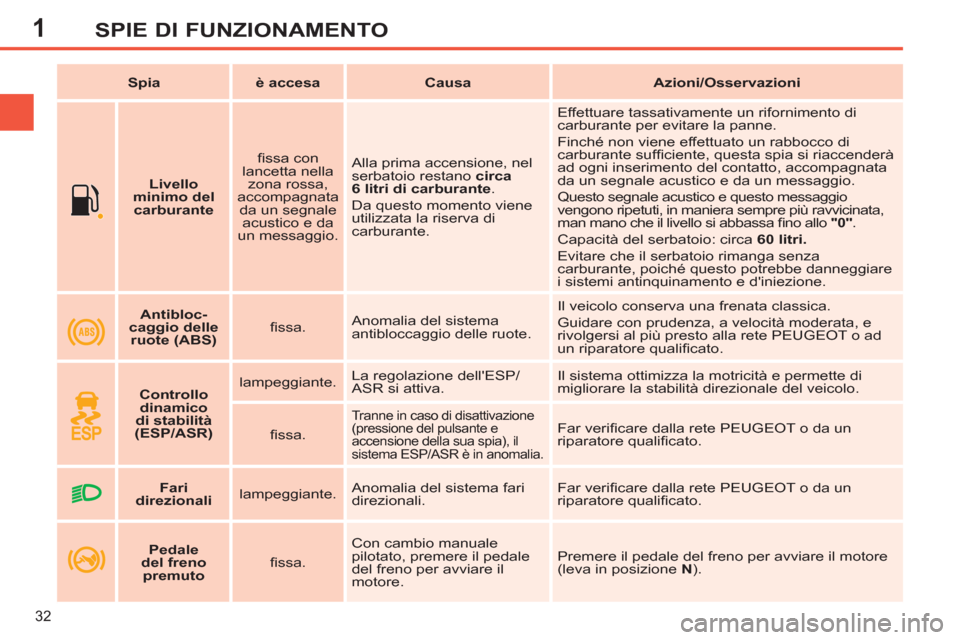

Livello
minimo del
carburante


fi ssa con
lancetta nella
zona rossa,
accompagnata
da un segnale
acustico e da
un messaggio. Alla prima accensione, nel
serbatoio restano circa
6 litri di carburante
.
Da questo momento viene
utilizzata la riserva di
carburante. Effettuare tassativamente un rifornimento di
carburante per evitare la panne.
Finché non viene effettuato un rabbocco di
carburante suffi ciente, questa spia si riaccenderà
ad ogni inserimento del contatto, accompagnata
da un segnale acustico e da un messaggio.
Questo segnale acustico e questo messaggio
vengono ripetuti, in maniera sempre più ravvicinata,
man mano che il livello si abbassa fi no allo "0"
.
Capacità del serbatoio: circa 60 litri.

Evitare che il serbatoio rimanga senza
carburante, poiché questo potrebbe danneggiare
i sistemi antinquinamento e d'iniezione.

Spia



è accesa



Causa



Azioni/Osservazioni






Antibloc-
caggio delle
ruote (ABS)


fi ssa. Anomalia del sistema
antibloccaggio delle ruote. Il veicolo conserva una frenata classica.
Guidare con prudenza, a velocità moderata, e
rivolgersi al più presto alla rete PEUGEOT o ad
un riparatore qualifi cato.




Controllo
dinamico
di stabilità
(ESP/ASR)


lampeggiante. La regolazione dell'ESP/
ASR si attiva. Il sistema ottimizza la motricità e permette di
migliorare la stabilità direzionale del veicolo.

fi ssa.
Tranne in caso di disattivazione
(pressione del pulsante e
accensione della sua spia), il
sistema ESP/ASR è in anomalia. Far verifi care dalla rete PEUGEOT o da un
riparatore qualifi cato.




Fari
direzionali


lampeggiante. Anomalia del sistema fari
direzionali. Far verifi care dalla rete PEUGEOT o da un
riparatore qualifi cato.


Pedale
del freno
premuto


fi ssa. Con cambio manuale
pilotato, premere il pedale
del freno per avviare il
motore. Premere il pedale del freno per avviare il motore
(leva in posizione N
).

8
!
i
!
137
SICUREZZA

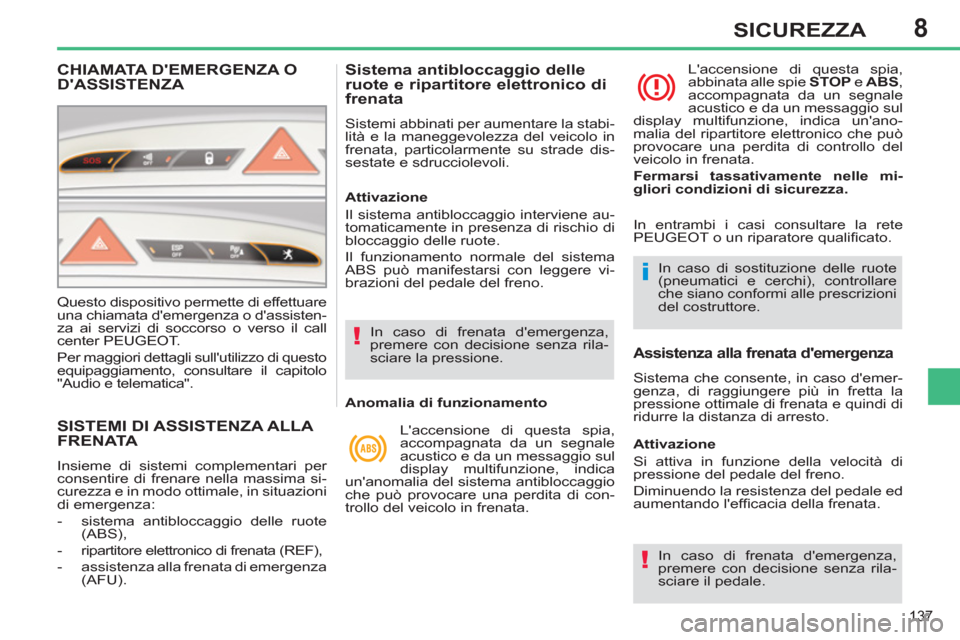

SISTEMI DI ASSISTENZA ALLA
FRENATA
Insieme di sistemi complementari per
consentire di frenare nella massima si-
curezza e in modo ottimale, in situazioni
di emergenza:


- sistema antibloccaggio delle ruote
(ABS),

- ripartitore elettronico di frenata (REF),

- assistenza alla frenata di emergenza
(AFU).


Sistema antibloccaggio delle
ruote e ripartitore elettronico di
frenata
Sistemi abbinati per aumentare la stabi-
lità e la maneggevolezza del veicolo in
frenata, particolarmente su strade dis-
sestate e sdrucciolevoli.

In caso di frenata d'emergenza,
premere con decisione senza rila-
sciare la pressione.
In caso di sostituzione delle ruote
(pneumatici e cerchi), controllare
che siano conformi alle prescrizioni
del costruttore.


Anomalia di funzionamento
L'accensione di questa spia,
accompagnata da un segnale
acustico e da un messaggio sul
display multifunzione, indica
un'anomalia del sistema antibloccaggio
che può provocare una perdita di con-
trollo del veicolo in frenata. L'accensione di questa spia,
abbinata alle spie STOP
e ABS
,
accompagnata da un segnale
acustico e da un messaggio sul
display multifunzione, indica un'ano-
malia del ripartitore elettronico che può
provocare una perdita di controllo del
veicolo in frenata.

Fermarsi tassativamente nelle mi-
gliori condizioni di sicurezza.











Assistenza alla frenata d'emergenza

Sistema che consente, in caso d'emer-
genza, di raggiungere più in fretta la
pressione ottimale di frenata e quindi di
ridurre la distanza di arresto.
Attivazione
Il sistema antibloccaggio interviene au-
tomaticamente in presenza di rischio di
bloccaggio delle ruote.
Il funzionamento normale del sistema
ABS può manifestarsi con leggere vi-
brazioni del pedale del freno.

Attivazione
Si attiva in funzione della velocità di
pressione del pedale del freno.
Diminuendo la resistenza del pedale ed
aumentando l'effi cacia della frenata. In entrambi i casi consultare la rete
PEUGEOT o un riparatore qualifi cato.
In caso di frenata d'emergenza,
premere con decisione senza rila-
sciare il pedale.










CHIAMATA D'EMERGENZA O
D'ASSISTENZA
Questo dispositivo permette di effettuare
una chiamata d'emergenza o d'assisten-
za ai servizi di soccorso o verso il call
center PEUGEOT.
Per maggiori dettagli sull'utilizzo di questo
equipaggiamento, consultare il capitolo
"Audio e telematica".

11
201
INFORMAZIONI PRATICHE

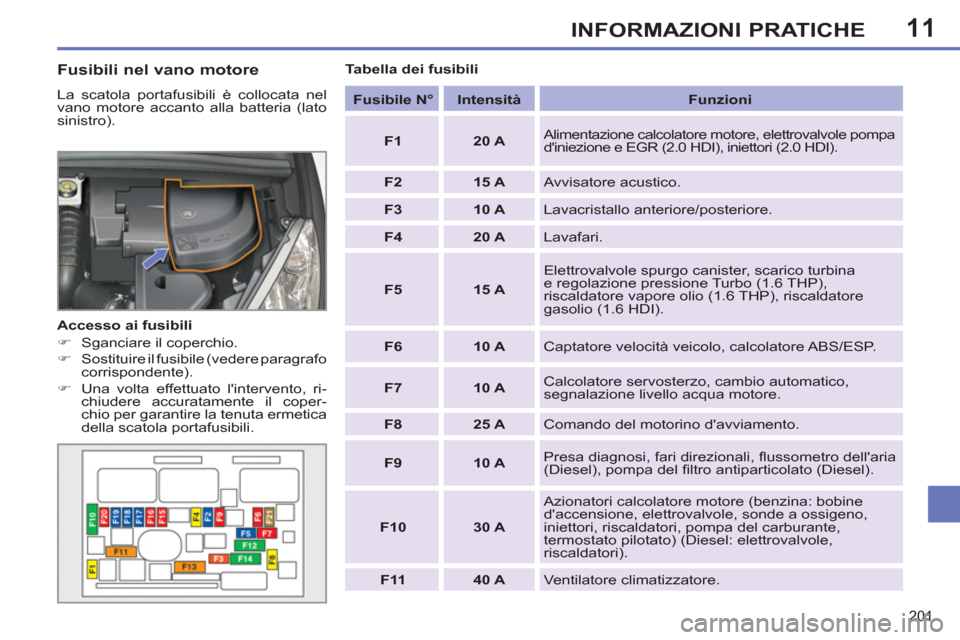

Fusibili nel vano motore

La scatola portafusibili è collocata nel
vano motore accanto alla batteria (lato
sinistro).

Accesso ai fusibili


)
Sganciare il coperchio.

)
Sostituire il fusibile (vedere paragrafo
corrispondente).

)
Una volta effettuato l'intervento, ri-
chiudere accuratamente il coper-
chio per garantire la tenuta ermetica
della scatola portafusibili.

Tabella dei fusibili


Fusibile N°



Intensità


Funzioni



F1



20 A

Alimentazione calcolatore motore, elettrovalvole pompa
d'iniezione e EGR (2.0 HDI), iniettori (2.0 HDI).


F2



15 A

Avvisatore acustico.


F3



10 A

Lavacristallo anteriore/posteriore.


F4



20 A

Lavafari.


F5



15 A

Elettrovalvole spurgo canister, scarico turbina
e regolazione pressione Turbo (1.6 THP),
riscaldatore vapore olio (1.6 THP), riscaldatore
gasolio (1.6 HDI).


F6



10 A

Captatore velocità veicolo, calcolatore ABS/ESP.


F7



10 A

Calcolatore servosterzo, cambio automatico,
segnalazione livello acqua motore.


F8



25 A

Comando del motorino d'avviamento.


F9



10 A

Presa diagnosi, fari direzionali, fl ussometro dell'aria
(Diesel), pompa del fi ltro antiparticolato (Diesel).


F10



30 A

Azionatori calcolatore motore (benzina: bobine
d'accensione, elettrovalvole, sonde a ossigeno,
iniettori, riscaldatori, pompa del carburante,
termostato pilotato) (Diesel: elettrovalvole,
riscaldatori).


F11



40 A

Ventilatore climatizzatore .

11
!
203
INFORMAZIONI PRATICHE

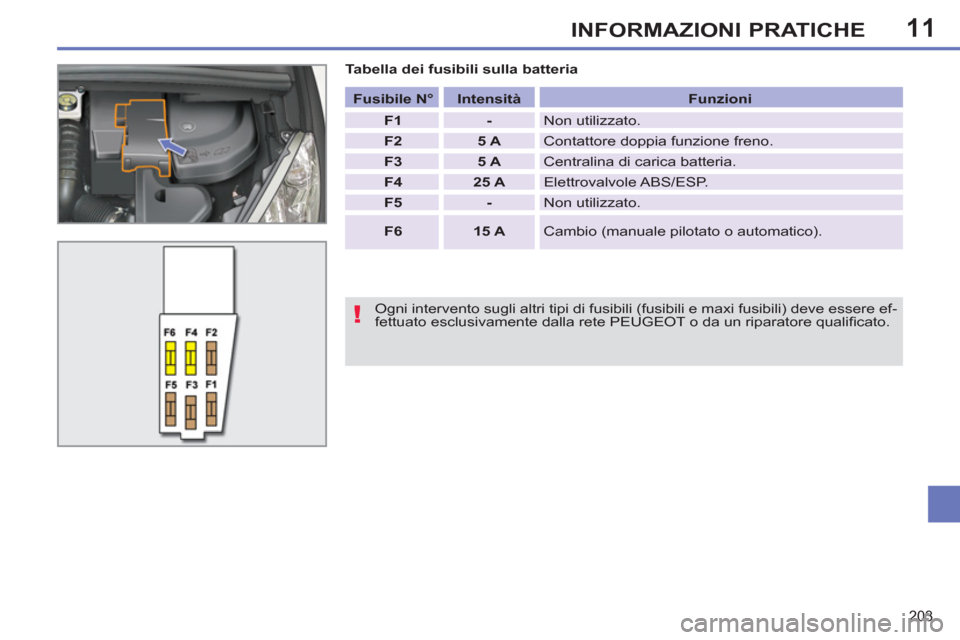

Tabella dei fusibili sulla batteria

Ogni intervento sugli altri tipi di fusibili (fusibili e maxi fusibili) deve essere ef-
fettuato esclusivamente dalla rete PEUGEOT o da un riparatore qualifi cato.


Fusibile N°



Intensità


Funzioni



F1



-

Non utilizzato.


F2



5 A

Contattore doppia funzione freno.


F3



5 A

Centralina di carica batteria.


F4



25 A

Elettrovalvole ABS/ESP.


F5



-

Non utilizzato.


F6



15 A

Cambio (manuale pilotato o automatico).

346

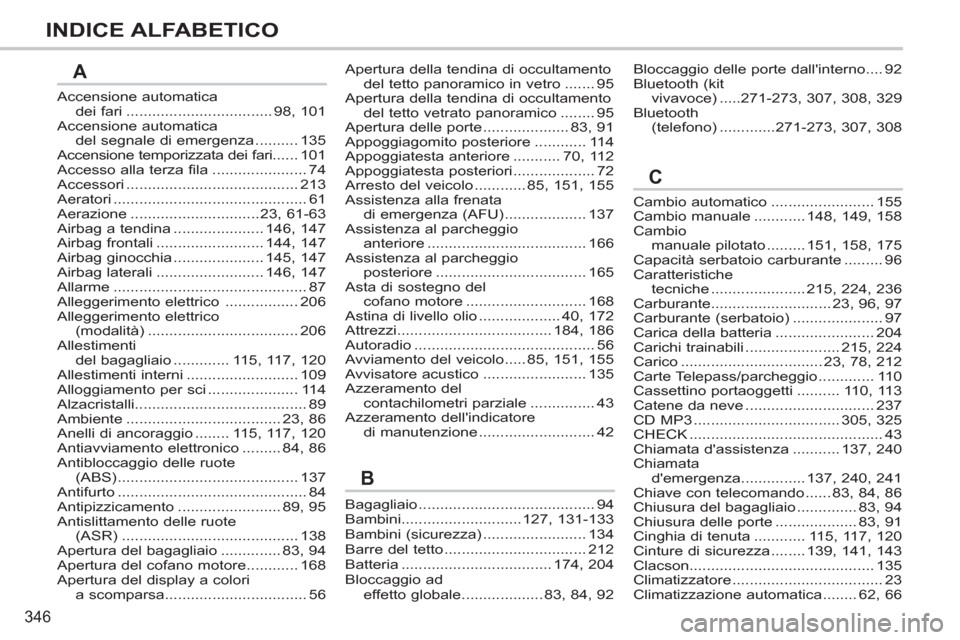

INDICE ALFABETICO
Accensione automatica
dei fari .................................. 98, 101
Accensione automatica
del segnale di emergenza .......... 135
Accensione temporizzata dei fari...... 101
Accesso alla terza fila ...................... 74
Accessori ........................................ 213
Aeratori ............................................. 61
Aerazione .............................. 23, 61-63
Airbag a tendina ..................... 146, 147
Airbag frontali ......................... 144, 147
Airbag ginocchia ..................... 145, 147
Airbag laterali ......................... 146, 147
Allarme ............................................. 87
Alleggerimento elettrico ................. 206
Alleggerimento elettrico
(modalità) ................................... 206
Allestimenti
del bagagliaio ............. 115, 117, 120
Allestimenti interni .......................... 109
Alloggiamento per sci ..................... 114
Alzacristalli........................................ 89
Ambiente .................................... 23, 86
Anelli di ancoraggio ........ 115, 117, 120
Antiavviamento elettronico ......... 84, 86
Antibloccaggio delle ruote
(ABS) .......................................... 137
Antifurto ............................................ 84
Antipizzicamento ........................ 89, 95
Antislittamento delle ruote
(ASR) ......................................... 138
Apertura del bagagliaio .............. 83, 94
Apertura del cofano motore ............ 168
Apertura del display a colori
a scomparsa ................................. 56Bagagliaio ......................................... 94
Bambini............................127, 131-133
Bambini (sicurezza) ........................ 134
Barre del tetto ................................. 212
Batteria ................................... 174, 204
Bloccaggio ad
effetto globale ................... 83, 84, 92Cambio automatico ........................ 155
Cambio manuale ............ 148, 149, 158
Cambio
manuale pilotato ......... 151, 158, 175
Capacità serbatoio carburante ......... 96
Caratteristiche
tecniche ...................... 215, 224, 236
Carburante............................ 23, 96, 97
Carburante (serbatoio) ..................... 97
Carica della batteria ....................... 204
Carichi trainabili ...................... 215, 224
Carico ................................. 23, 78, 212
Carte Telepass/parcheggio ............. 110
Cassettino portaoggetti .......... 110, 113
Catene da neve .............................. 237
CD MP3 .................................. 305, 325
CHECK ............................................. 43
Chiamata d'assistenza ........... 137, 240
Chiamata
d'emergenza ............... 137, 240, 241
Chiave con telecomando ...... 83, 84, 86
Chiusura del bagagliaio .............. 83, 94
Chiusura delle porte ................... 83, 91
Cinghia di tenuta ............ 115, 117, 120
Cinture di sicurezza ........ 139, 141, 143
Clacson........................................... 135
Climatizzatore ................................... 23
Climatizzazione automatica ........ 62, 66 Apertura della tendina di occultamento
del tetto panoramico in vetro ....... 95
Apertura della tendina di occultamento
del tetto vetrato panoramico ........ 95
Apertura delle porte .................... 83, 91
Appoggiagomito posteriore ............ 114
Appoggiatesta anteriore ........... 70, 112
Appoggiatesta posteriori ................... 72
Arresto del veicolo ............ 85, 151, 155
Assistenza alla frenata
di emergenza (AFU) ................... 137
Assistenza al parcheggio
anteriore ..................................... 166
Assistenza al parcheggio
posteriore ................................... 165
Asta di sostegno del
cofano motore ............................ 168
Astina di livello olio ................... 40, 172
Attrezzi.................................... 184, 186
Autoradio .......................................... 56
Avviamento del veicolo ..... 85, 151, 155
Avvisatore acustico ........................ 135
Azzeramento del
contachilometri parziale ............... 43
Azzeramento dell'indicatore
di manutenzione ........................... 42
A
B
C
Bloccaggio delle porte dall'interno.... 92
Bluetooth (kit
vivavoce) .....271-273, 307, 308, 329
Bluetooth
(telefono) .............271-273, 307, 308

349
INDICE ALFABETICO
Quadri strumenti .................... 25-28, 43Sbrinamento ..................................... 65
Scatola dei fusibili
nel vano motore ......................... 198
Scatola fusibili nel cruscotto ........... 198
Scheda SIM .................................... 274
Schermo protezione neve .............. 211
Sedili aggiuntivi ................................ 76
Sedili anteriori ....................... 68, 69, 71
Sedili con comandi elettrici ............... 69
Sedili posteriori ..................... 72, 74, 76
Sedili riscaldati ................................. 71
Seggiolini classici per bambini ....... 127
Seggiolini per bambini .................... 124
Seggiolini per
bambini ISOFIX ................... 130-133
Segnalazione pneumatici sgonfi..... 136
Segnale d'emergenza..................... 135
Segnale di emergenza ................... 135
Serbatoio del carburante ............ 96, 97
Serbatoio lavacristallo .................... 172
Serbatoio lavafari ........................... 172
Servizi PEUGEOT .......................... 241
Sicurezza bambini .................... 89, 134
Sicurezza dei
bambini .......124, 127, 132, 133, 144
Sincronizzazione
del telecomando ........................... 85
Sistema di assistenza
alla frenata ................................. 137
Sistema di assistenza alla frenata
d'emergenza ............................... 137
Sistema di guida imbarcato ..... 254, 293
Sistemi ABS e REF ........................ 137
Sistemi ASR ed ESP ...................... 138
Smontaggio di una ruota ................ 189
Sostituzione dei fusibili ................... 198
Q
Pastiglie dei freni ............................ 175
PEUGEOT CONNECT
ASSISTENZA ............................. 240
PEUGEOT CONNECT SOS .......... 240
Pila del telecomando .................. 85, 86
Plafoniere ....................................... 107
Pneumatici ........................................ 23
Pneumatici sgonfi
(segnalazione) ............................ 136
Portalattine ..................................... 109
Porta occhiali .................................. 109
Porte ................................................. 91
Posacenere .....................................111
Posizionamento obbligato della pistola
di rifornimento carburante ............ 97
Posizione tavolinetto ............ 70, 74, 76
Posizioni di guida
(memorizzazione) ......................... 71
Presa accessori 12 V ............. 111, 122
Presa ausiliaria ............................... 306
Presa USB .............................. 111, 326
Prese audio ............ 111, 306, 326, 328
Prese audio/video ........................... 270
Prese ausiliarie ....................... 270, 328
Pressione dei pneumatici ............... 237
Protezione dei
bambini ........124, 127, 131-133, 144Regolazione altezza
e profondità del volante ................ 82
Regolazione
degli appoggiatesta ...................... 70
Regolazione dei fari................ 102, 103
Regolazione dei sedili ................ 68, 69
Regolazione in altezza
delle cinture di sicurezza .... 139, 141
Reinizializzazione
degli alzacristalli ........................... 89
Reinizializzazione
del telecomando ........................... 85
Reinnesco circuito carburante ........ 169
Reostato d'illuminazione................... 44
Rete per carichi alti ................ 119, 122
Retrovisore interno ........................... 82
Retrovisori esterni ...................... 80, 81
Ribaltamento
dei sedili posteriori ........... 72, 74, 76
Ricarica della batteria ..................... 204
Riferimento colore vernice.............. 237
Rifornimento carburante ............. 96, 97
Rimontaggio di una ruota ............... 189
Rimozione del tappetino di
rivestimento ................................ 113
Ripartitore elettronico
della frenata (REF) ..................... 137
Ripiani e tavolinetti ......................... 114
Ripiano posteriore .......................... 116
Riscaldamento ............................ 23, 63
Ruota di scorta ....................... 184, 186
Radio .............................. 265, 303, 323
Regolatore di velocità ..................... 163
R
Sbloccaggio ...................................... 83
Sbloccaggio delle porte dall'interno ...... 92
S
