2011 Hyundai Grand Starex 그랜드 스타렉스 - 사용 설명서 (in Korean)

정기 점검
7-51

▶ 방향지시등, 안개등(사양 적용시)
전조등(상향) , 방향지시등 , 안개등이 점등되지
않을 경우에는 가까운 자사 직영 서비스센터
또는 서비스협력사에 의뢰하십시오.
전구에 오일 찌꺼기가 묻은 상태에서 전조등
을 켜면 전구의 과열 및 파열을 야기할 수 있
으므로 오일 찌꺼기가 묻지 않도록 주의하십
시오 .
주 의
할로겐 전구는 압력이 가해진 가스를 지니
고 있어 깨질 경우 , 유리 조각들이 날릴 수
있습니다 .
경 고

▶ 차폭등
1. 주차 브레이크를 작동시켜놓고 , 시동 스위
치를 「LOCK
」 위치 또는 빼 놓으십시오.
2 . 조명을 끄십시오.
3 . 엔진 후드를 여십시오.
4 . 전구를 돌려 분리하십시오.
5 . 전구를 빼낸후 , 새 전구로 교환한 후 분리
의 역순으로 장착하십시오.
OTQ077050
TQ-7-정기점검.indd 512012-01-16 오후 3:59:23

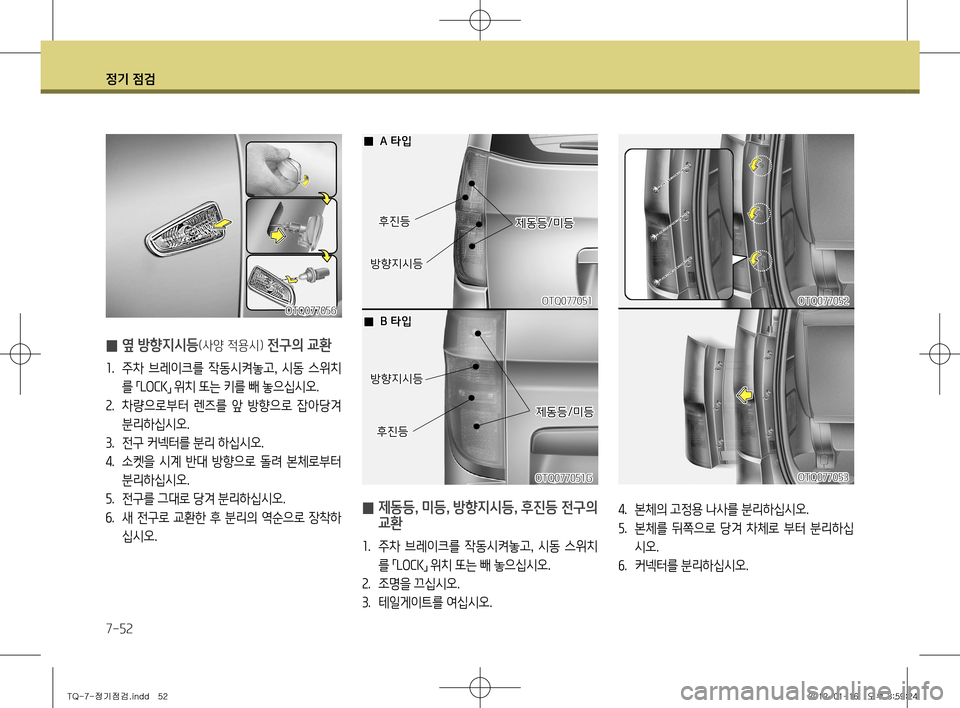

정기 점검
7-52
4. 본체의 고정용 나사를 분리하십시오.
5 . 본체를 뒤쪽으로 당겨 차체로 부터 분리하십
시오.
6 . 커넥터를 분리하십시오.
̰ 제동등, 미등, 방향지시등, 후진등 전구의 교환
1
. 주차 브레이크를 작동시켜놓고 , 시동 스위치
를 「LOCK
」 위치 또는 빼 놓으십시오.
2 . 조명을 끄십시오.
3 . 테일게이트를 여십시오.
̰B 타입

̰A 타입
후진등제동등/미등
방향지시등
후진등
제동등/미등
방향지시등
OTQ077051
OTQ077051GOTQ077053
OTQ077052

̰ 옆 방향지시등(사양 적용시) 전구의 교환
1
. 주차 브레이크를 작동시켜놓고 , 시동 스위치
를 「LOCK
」 위치 또는 키를 빼 놓으십시오.
2 . 차량으로부터 렌즈를 앞 방향으로 잡아당겨
분리하십시오.
3 . 전구 커넥터를 분리 하십시오.
4 . 소켓을 시계 반대 방향으로 돌려 본체로부터
분리하십시오.
5 . 전구를 그대로 당겨 분리하십시오.
6 . 새 전구로 교환한 후 분리의 역순으로 장착하
십시오.
OTQ077056
TQ-7-정기점검.indd 522012-01-16 오후 3:59:24

정기 점검
7-53
7. 소켓을 시계 반대 방향으로 돌려 본체로 부터
분리하십시오.
8 . 새 전구로 교환한 후 분리의 역순으로 장착하
십시오.
OTQ077055
OTQ077054

̰ 보조제동등 전구의 교환
보조제동등이 점등되지 않을 경우에는 가까운 자
사 직영 서비스센터 또는 서비스협력사에 의뢰하
십시오.
OTQ077060

̰ 번호등 전구의 교환
1
. 주차 브레이크를 작동시켜놓고 , 시동 스위치
를 「LOCK
」 위치 또는 키를 빼 놓으십시오.
2 .
‘+
’ 자 드라이버를 이용하여 번호등 커버 양옆
의 나사를 풀어 커버를 분리하십시오.
3 . 전구를 그대로 당겨 분리하십시오.
4 . 새 전구로 교환한 후 분리의 역순으로 장착하
십시오.
OEN076039
OTQ007081
̰B 타입

̰A 타입
TQ-7-정기점검.indd 532012-01-16 오후 3:59:26

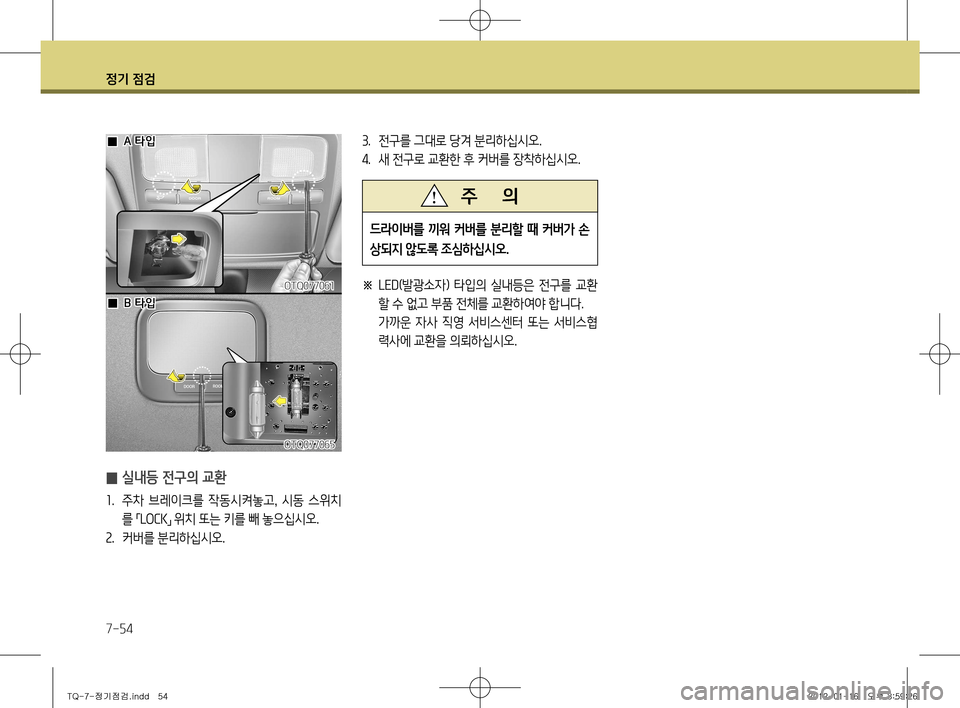

정기 점검
7-54
드라이버를 끼워 커버를 분리할 때 커버가 손
상되지 않도록 조심하십시오.
주 의
3. 전구를 그대로 당겨 분리하십시오.
4 . 새 전구로 교환한 후 커버를 장착하십시오.
※
LED (발광소자) 타입의 실내등은 전구를 교환
할 수 없고 부품 전체를 교환하여야 합니다.
가까운 자사 직영 서비스센터 또는 서비스협 력사에 교환을 의뢰하십시오.

̰ 실내등 전구의 교환
1
. 주차 브레이크를 작동시켜놓고 , 시동 스위치
를 「LOCK
」 위치 또는 키를 빼 놓으십시오.
2 . 커버를 분리하십시오.
OTQ077065
OTQ077061

̰B 타입

̰A 타입
TQ-7-정기점검.indd 542012-01-16 오후 3:59:26

정기 점검
7-55

̰ 외장 손질

▶ 외장손질의 일반적인 주의사항
화학 세제나 광택제를 사용할 때는 , 내장되어
있는 사용 설명서를 반드시 숙독하십시오.
다음과 같은 장소에서의 사용이나 주차는 도장
면을 부식시키고 차체 부품의 녹 등을 일으킵니
다. 주차나 보관장소에 주의하시고 세차 등의 손
질을 적절히 하십시오. • 겨울철에 빙결방지제(염화칼슘 등)를 뿌린 도
로를 주행하였을 때
• 해안지대의 주행이나 장시간 주차 시
• 진흙 및 먼지 등이 현저하게 붙어있을 때
• 옥외에서 장시간 주차했을 때
• 매연이나 분진 , 철분 등이 묻었을 때
• 콜타르 도료의 찌꺼기 , 모래 , 콘크리트 가루
등이 묻어 있을 때
• 새의 오물 , 벌레 등이 묻어 있을 때
1TQA1025
차체 손질

▶ 표면 점검

● 세차
• 표면에 녹이 발생하거나 , 부식되는 것을 방
지하기 위하여 , 최소 한달에 한 번씩은 미지
근한 물이나 찬 물로 깨끗이 세척하십시오.
비포장 도로를 주행하는 경우에는 , 매 주행
후에 세척하십시오. 소금 , 먼지 , 진흙 , 또는
다른 이 물질이 퇴적되지 않도록 깨끗이 제
거하십시오.
도어와 로커 판넬 아래 모서리에 있는 배출 구멍을 깨끗이 유지하십시오.
• 곤충 , 타르 , 수액 , 새의 오물 , 산업 오염물이
나 이와 유사한 퇴적물 등은 즉시 제거하지
않으면 차의 표면을 손상시킬 수 있습니다.
보통 물로는 빨리 씻어내도 완전히 닦이지
않으므로 도장 표면에 안전하고 부드러운
세제를 사용하십시오. 세척 후에는 미지근
하거나 찬 물로 깨끗이 헹구십시오. 세제
가루가 표면에 말라 붙지 않도록 하십시오.
• 세차시에는 도어나 창문 등을 닫아 주십시
오. 또한 안테나는 세차시 손상이 가지 않
도록 하십시오.
TQ-7-정기점검.indd 552012-01-16 오후 3:59:26

정기 점검
7-56
• 차량 내 ·외부의 합성수지(플라스틱) 부품에
엔진오일 , 방향제 등이 묻으면 변색이나 얼
룩이 생기므로 즉시 깨끗이 닦아 내십시오.
• 강력 세제나 뜨거운 물 등을 사용하지 마십
시오. 그리고 차체가 따뜻할 때 직사광선
아래에서 차를 닦지 마십시오.
• 차체의 먼지나 오물을 마른 걸레로 닦아내
면 , 표면에 자국이 남습니다. 철제면이나
마찰 세제 , 알칼리성이 강한 강력 세제 , 부
식세제 등은 크롬 처리된 표면이나 산화피
막 처리된 알루미늄 부품에는 사용하지 마
십시오. 보호 코팅을 손상 시켜 , 변색되거
나 도장면이 매우 손상될 수 있습니다.

• 자동세차기에서의 세차는 차체의 잔긁힘
을 만들어 도장면이 손상될 수도 있습니다
.

• 램프 세척시 휘발유나 아세톤 또는 휘발성
유기용제
(초강력세정제 ) 등의 화학용제 사
용은 램프가 손상될 수도 있으므로 사용하
지 마십시오 .

• 타이어 알루미늄 휠 부분 세척시
, 산성계
세제를 사용하지 마십시오 . 휠 도장면이 손
상될 수 있습니다 .

• 차량 세차시 도어 실링부 및 위쪽 유리부를
통해 물이 실내에 유입될 수 있습니다
. 고
압 세척기 사용시 특히 주의하십시오 .

• 자동세차 후 앞유리 표면 왁스는 완전히 제
거하십시오
. 와이퍼 작동시 떨림 및 소음의
원인이 될 수 있습니다 .
주 의• 차의 더러움이 심할 때는 자동차 전용 세척
세제를 사용하여 세차하십시오. 가정용 중
성세제를 사용하면 고무 제품의 변색을 일
으킬 수 있습니다. 또한 부드러운 스펀지나
헝겊으로 닦아내고 먼지 입자로 인한 긁힘
을 최소화하기 위하여 스펀지를 자주 헹궈
주면서 세척 하십시오. 물은 미지근한 수돗
물 또는 이와 같은 보통의 물을 사용하십시
오. 세차 후는 차체의 물기를 완전히 닦아
내십시오.
• 범퍼나 차량 내 ·외부의 합성수지 부품이 더
러워졌을 때는 부드러운 브러시나 스펀지
를 사용하여 손상이 가지 않도록 주의하면
서 닦아내십시오. 브레이크액 , 엔진오일 ,
그리스 , 배터리액에 오염된 경우 알코올로
닦아내십시오.
딱딱한 브러시나 수세미를 사용하면 손상 이 갈 수 있습니다.
TQ-7-정기점검.indd 562012-01-16 오후 3:59:26

정기 점검
7-57
• 양질의 액체 또는 풀모양의 왁스를 사용하
십시오. 유리나 플라스틱(합성수지) 부분에
는 왁스칠을 하지 마시고 , 연마제가 섞인
왁스나 헝겊을 사용하면 광택이 나빠지고
도장면이 손상되므로 주의 하십시오.
• 오일 , 타르 또는 이와 유사한 물질 등을 자
국 제거기로 제거하면 표면의 왁스도 함께
제거됩니다. 차량의 다른 부분은 아직 왁스
칠이 필요치 않더라도 , 이런 부위에 다시
왁스칠을 하십시오.

● 왁스칠
• 왁스칠은 세차후 차량 표면에 물방울이 맺
히지 않은 상태에서 차를 충분히 말린 후
실시하십시오. 또한 , 차체온도가 낮을때 그
늘에서 차체에만 실시하십시오.
햇빛을 받아서 차체가 뜨거울때 왁스를 칠 하면 얼룩이 집니다.
유리에 왁스 ,발수코팅 금지
앞유리에 왁스가 묻으면 와이퍼의 손상원인이
될 수 있으므로 주의 하십시오 .
주 의
1TQA1026

▶ 표면 손상의 정비
차체 표면에 깊게 파인 자국이나 돌멩이 자국
등은 신속히 수리하십시오. 노출된 금속 표면
은 빨리 녹슬어 차의 표면을 크게 손상 시킬
수 있습니다.
차량이 손상되어 금속 표면처리나 교환이 필 요할 경우 , 자사 직영 서비스센터 또는 서비스
협력사에 정비를 의뢰하십시오.

▶ 광택나는 금속 관리
• 도로의 타르나 곤충 자국을 제거하려면 , 뾰
족한 물건을 사용하지 말고 타르 제거기를
사용하십시오.
• 광택나는 금속 표면을 부식으로부터 보호
하기 위해서는 , 왁스나 크롬 방부제를 바르
고 광택이 날 때까지 문지르십시오.
• 겨울철이나 해변지역에서는 광택나는 금속
위에 두꺼운 왁스 코팅을 하거나 부식 방지
처리를 하십시오. 필요한 경우 , 방부식성
석유 젤리나 다른 보호 컴파운드로 코팅하
십시오.
TQ-7-정기점검.indd 572012-01-16 오후 3:59:27

정기 점검
7-58

▶ 알루미늄 및 크롬도금 휠 점검
알루미늄 및 크롬도금 휠은 투명한 보호처리
제로 코팅 되어 있습니다. • 마찰 세제 , 광택제 , 솔벤트 , 또는 와이어 브
러시를 알루미늄 및 크롬도금 휠에 사용하
지 마십시오. 표면에 자국을 내거나 손상을
초래할 수 있습니다.
• 운행 후 휠을 세척하기 전에 식을때 까지
기다리십시오. 그리고 부드러운 비누나 중
성세제 만을 사용하고 물로 깨끗이 헹구십
시오. 염분 길을 주행한 경우에는 휠을 깨
끗이 청소하여 부식되지 않도록 하십시오.
• 고속 세차 브러시로 바퀴를 닦지 않도록 하
십시오.
• 스팀 클리너 등으로 세척하지 마십시오.
• 수시로 왁스를 바르십시오.

▶ 하체 점검
얼음이나 눈 제거 , 또는 먼지제거에 사용된 부
식성 물질이 하체에 쌓일 수 있습니다. 만일 이
런 물질들이 제거되지 않은 경우 , 방청처리를
했다 하더라도 연료계 , 프레임 , 플로어 판넬 ,
배기 장치 등에 녹이 발생하여 빠르게 번질 수
있습니다.
차량의 하체와 휠의 열린 부분을 한달에 한번 씩, 비포장 도로 주행후 , 겨울철 끝 무렵 , 미지
근하거나 차가운 물로 깨끗이 닦으십시오.
진흙이나 오물이 잘 보이지 않으므로 특별히 주의해서 닦으십시오.
도로 오물을 깨끗이 닦아 내지 않고 적시기만 하는 것은 더 좋지 않습니다. 도어 , 로커 판넬
그리고 배출구멍이 있는 프레임 멤버 등은 오
물로 막혀서는 안됩니다. 이런 곳에 물이 고이
면 녹이 슬 수 있습니다.

• 엔진부를 물로 닦으면
(또는 고압세차 ) 엔
진부에 위치한 전기회로 또는 에어덕트로
물이 유입되어 정상적인 차량운행이 불가
능할 수 있습니다 .

• 차를 세척한 뒤
, 서행하면서 브레이크를 시
험해서 브레이크가 물에 영향을 받았는지
점검하십시오 .
주 의
알루미늄 및 크롬도금 휠 세척시는 알칼리성 ,
산성계 세제를 사용하지 마십시오 . 휠 도장면
이 손상될 수 있습니다 .
주 의
TQ-7-정기점검.indd 582012-01-16 오후 3:59:27
