2011 Hyundai Grand Starex 그랜드 스타렉스 - 사용 설명서 (in Korean)

정기 점검
7-19

̰ 엔진 오일 및 필터 교환
엔진 오일은 시간이 지남에 따라 윤활
, 방청 , 냉각 ,
세정의 효과가 감소됩니다. 정기점검 주기표의 주
기에 따라 엔진 오일 및 필터를 자사 직영 서비스
센터 또는 서비스협력사에서 교환하십시오.

• 반드시 추천오일 제원표의 순정부품 또는
규정사양을 사용하십시오
.

• 교환한 폐오일이나 오일필터의 일반적인
폐기는 법적으로 금지되어 있으므로 반드
시 자사 직영 서비스센터 또는 서비스협력
사에 교환을 의뢰하십시오
.

• 오일필터는 반드시 순정부품을 사용하십
시오
.
부적절한 오일 필터 장착은 오일 누유 및 엔진 손상의 원인이 될 수 있습니다 .

• 오일 보충시 주입구로 먼지 등이 들어가지
않도록 하십시오
.
이물질이 혼입되면 엔진이 고장날 수 있습 니다 .
주 의
주행 직후에 교환하면 엔진오일이 고온이
므로 화상을 입을 우려가 있으므로 약간의
시간이 흐른 후에 온도가 내려가면 실시하
십시오 .
경 고

• 오일 레벨 게이지를 닦을 때에는 반드시 깨
끗한 헝겊으로 닦으십시오
. 이물질이 혼입
되면 엔진이 고장날 수 있습니다 .

• 엔진오일은 주행거리가 증가하면서 오일
도 소모됨에 따라 가혹운전시는 특히 수시
로 오일량을 점검하여 부족하면 보충하십
시오
.

• 엔진오일이 부족한 상태에서 차량을 계속
주행하면 엔진이 소착되어 엔진 고장의 원
인이 됩니다
.
주 의

• 엔진오일을 지속적으로 접촉할 경우 피
부암을 유발할 수 있다는 사실이 동물실
험을 통해 밝혀졌습니다
. 엔진오일이 피
부에 묻을 경우 비누를 사용하여 물로
깨끗이 씻어 내십시오 .

• 엔진오일이 어린이 손에 닿지 않도록 하
십시오
.
경 고
TQ-7-정기점검.indd 192012-01-16 오후 3:59:09

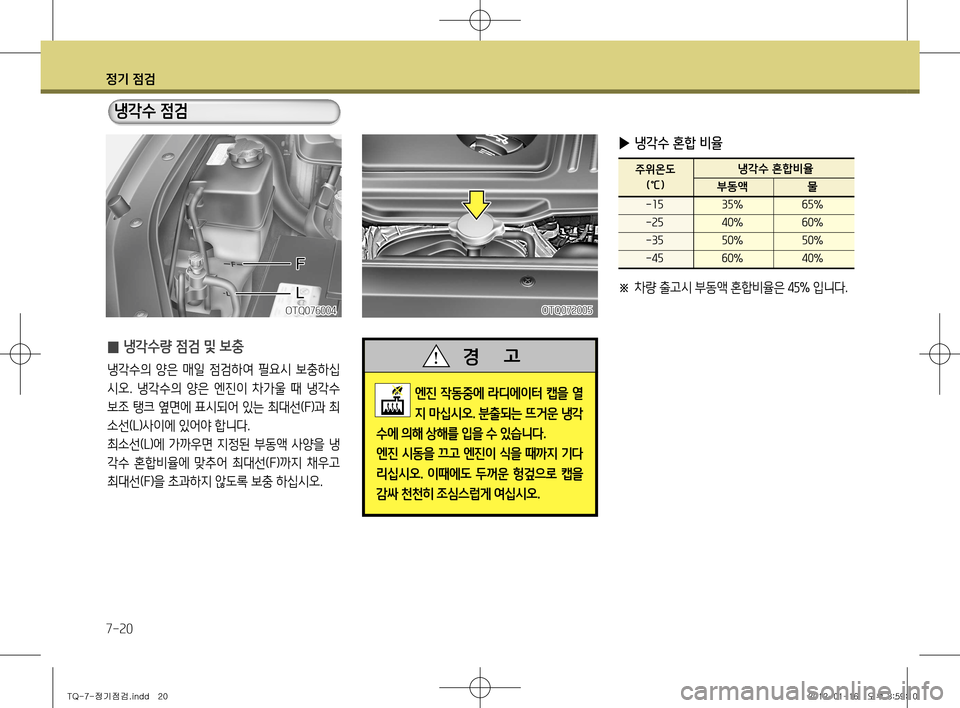

정기 점검
7-20

̰ 냉각수량 점검 및 보충
냉각수의 양은 매일 점검하여 필요시 보충하십
시오. 냉각수의 양은 엔진이 차가울 때 냉각수
보조 탱크 옆면에 표시되어 있는 최대선(
F)과 최
소선( L)사이에 있어야 합니다.
최소선( L)에 가까우면 지정된 부동액 사양을 냉
각수 혼합비율에 맞추어 최대선( F)까지 채우고
최대선( F)을 초과하지 않도록 보충 하십시오.
냉각수 점검
엔진 작동중에 라디에이터 캡을 열
지 마십시오 . 분출되는 뜨거운 냉각
수에 의해 상해를 입을 수 있습니다 .
엔진 시동을 끄고 엔진이 식을 때까지 기다
리십시오 . 이때에도 두꺼운 헝겊으로 캡을
감싸 천천히 조심스럽게 여십시오 .
경 고

▶ 냉각수 혼합 비율
※ 차량 출고시 부동액 혼합비율은
45% 입니다.
OTQ076004OTQ072005
냉각수 혼합비율
부동액 물 -15 35% 65%
-25 40% 60%
-35 50% 50%
-45 60% 40%주위온도
(℃)
TQ-7-정기점검.indd 202012-01-16 오후 3:59:10

정기 점검
7-21
• 냉각수 주입 후에는 냉각수 주입구를 닫고 냉
각수의 누수가 없는지 확인 하십시오.
• 냉각수 보충시에는 반드시 혼합비율로 혼합된
지정된 사양의 냉각수를 보충하고 , 냉각수의
누수가 없는지 다시 한번 확인하십시오. 또한
며칠 후에 냉각수 보조 탱크의 냉각수 양을 다
시 한번 점검 하고 필요하면 보충하십시오.
• 부동액 혼합비율이 너무 높거나 낮아도 냉각
성능이 저하됩니다.
• 냉각수의 성능을 감소시킬 수 있으므로 , 부동
액이 60% 이상 또는 35% 이하로 포함된 용액
은 사용하지 마십시오. •
물은 수도물 또는 증류수를 사용하십시오. 짠
물이나 지하수 등의 경수는 절대로 사용하지
마십시오.
• 부동액 , 방청제 및 시판되는 LLC등의 혼용을
피하십시오.
• 알코올계 또는 메탄올계의 냉각수를 그대로
또는 규격의 냉각수와 섞어서도 사용하지 마
십시오.
• 엔진 부품은 알루미늄으로 구성되어 있어 동
결과 부식을 방지하기 위하여 에틸렌 -글리콜
성분의 냉각수로 보호되어야 합니다.
• 보충 후 냉각수 보조 탱크 및 라디에이터 캡은
확실히 닫으십시오.
보충 후에도 냉각수의 감소가 현저할 때는 자 사 직영 서비스센터 또는 서비스협력사에서
점검을 받으십시오.

• 냉각수가 없거나 부족한 상태로 운전시 워
터펌프의 고장 및 엔진 소착 등의 원인이
되므로 절대로 하지 마십시오
.

• 냉각수량이 급격히 줄어드는 경우에는 자
사 직영 서비스센터 또는 서비스협력사에
서 점검 및 정비를 받으십시오
.
주 의

• 냉각수 부동액 농도가
60%를 초과하거나
35% 미만일 경우 , 엔진 내부의 부식 및 오
버 히트 가능성이 있습니다 .

• 냉각수 보충시나 후에는 부동액의 혼합 비
율을 점검하십시오
.

• 엔진 라디에디터 캡 또는 냉각수 보조 탱크
캡을 열거나 냉각수를 주입할 때 냉각수가
흘러 내릴 경우 엔진 하부 등 다른 부품에
손상을 줄 수 있으므로 부직포
, 두꺼운 헝
겊 등으로 캡 주위를 감싼 뒤 천천히 캡을
열고 냉각수를 보충하십시오 .

• 보조탱크에 냉각수가 없을 때는 냉각수 보
조 탱크 캡을 열고 냉각수를 보충하십시오
.

• 반드시 자사 사계절 순정 부동액을 사용하
십시오
. 부적절한 부동액 사용시 엔진 냉각
계 부품이 손상될 수 있습니다 .
주 의
TQ-7-정기점검.indd 212012-01-16 오후 3:59:10

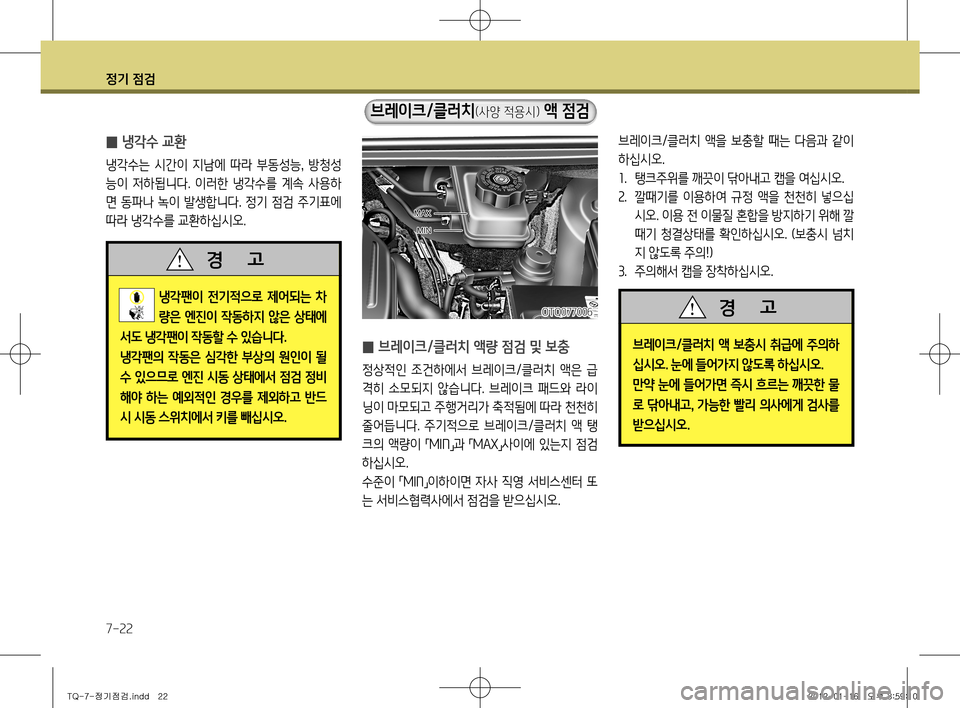

정기 점검
7-22

̰ 냉각수 교환
냉각수는 시간이 지남에 따라 부동성능
, 방청성
능이 저하됩니다. 이러한 냉각수를 계속 사용하
면 동파나 녹이 발생합니다. 정기 점검 주기표에
따라 냉각수를 교환하십시오.
냉각팬이 전기적으로 제어되는 차
량은 엔진이 작동하지 않은 상태에
서도 냉각팬이 작동할 수 있습니다 .
냉각팬의 작동은 심각한 부상의 원인이 될
수 있으므로 엔진 시동 상태에서 점검 정비
해야 하는 예외적인 경우를 제외하고 반드
시 시동 스위치에서 키를 빼십시오 .
경 고

̰ 브레이크/클러치 액량 점검 및 보충
정상적인 조건하에서 브레이크/클러치 액은 급
격히 소모되지 않습니다. 브레이크 패드와 라이
닝이 마모되고 주행거리가 축적됨에 따라 천천히
줄어듭니다. 주기적으로 브레이크/클러치 액 탱
크의 액량이
「MIN
」과
「MAX
」사이에 있는지 점검
하십시오.
수준이 「MIN
」이하이면 자사 직영 서비스센터 또
는 서비스협력사에서 점검을 받으십시오.
브레이크/클러치(사양 적용시) 액 점검
브레이크/클러치 액을 보충할 때는 다음과 같이
하십시오. 1 . 탱크주위를 깨끗이 닦아내고 캡을 여십시오.
2 . 깔때기를 이용하여 규정 액을 천천히 넣으십
시오. 이용 전 이물질 혼합을 방지하기 위해 깔
때기 청결상태를 확인하십시오. (보충시 넘치
지 않도록 주의 !)
3 . 주의해서 캡을 장착하십시오.
브레이크/클러치 액 보충시 취급에 주의하
십시오 . 눈에 들어가지 않도록 하십시오 .
만약 눈에 들어가면 즉시 흐르는 깨끗한 물
로 닦아내고 , 가능한 빨리 의사에게 검사를
받으십시오 .
경 고OTQ077006
TQ-7-정기점검.indd 222012-01-16 오후 3:59:10

정기 점검
7-23

̰ 파워 스티어링 오일량 점검 및 보충
파워 스티어링 오일은 매일 점검하여 부족시 규
정오일을 보충하십시오.1
. 차를 평탄한 곳에 주차 후 엔진시동을
「OFF
」
하십시오.
2 . 파 워 스 티 어 링 오 일 탱 크 옆 면 에 표 시 된
「MAX
」와
「MIN
」사이에 오일 수준이 있는지 확
인하여 부족하면 캡을 열고 보충하십시오. • 오일 냉각 상태에서의 오일 수준 :
COLD MAX~MIN
• 오일 가열 상태에서의 오일 수준 :
HOT MAX~MIN
̰ 파워 스티어링 호스 점검
파워 스티어링 호스의 각 연결부위에서 오일의
누유여부
, 호스자체의 심한 손상 , 꼬임 등을 매일
점검하십시오.
파워 스티어링 오일 점검

• 오일 탱크가 비어 있을 때는 엔진을 시동시
키지 마십시오
.

• 오일을 보충할 때는 먼지가 들어가지 않도
록 하십시오
.

• 오일량이 지나치게 적으면 스티어링이 무
겁게 되거나 이상한 소리가 발생합니다
.

• 규정품 오일을 사용치 않으면 성능이 저하
되며 내부장치가 손상됩니다
.
주 의

• 브레이크/클러치 액을 보충한 후 브레이크
액이 밖으로 흐르지 않도록 뚜껑을 정확히
닫으십시오 . 브레이크/클러치
액이 밖으로
흘러나오면 즉시 닦아내십시오 .
그렇지 않으면 플라스틱 부품의 손상을 가 져옵니다 .

• 페인트가 손상되므로 브레이크/클러치
액
이 차량의 도장부분에 묻지 않도록 하십시오 .

• 공기중에 오랜 시간 노출되었던 브레이크
/클러치
액은 품질을 보증할 수 없으므로
사용하지 마십시오 .

• 다른 종류의 액을 넣지 마십시오
.
예를 들어 미네랄 성분의 오일 몇 방울 , 엔
진오일 등과 같은 것들이 브레이크 시스템
이 들어가면 , 브레이크 장치 부품에 손상을
줄 수 있습니다 .
주 의
OTQ077007
TQ-7-정기점검.indd 232012-01-16 오후 3:59:11

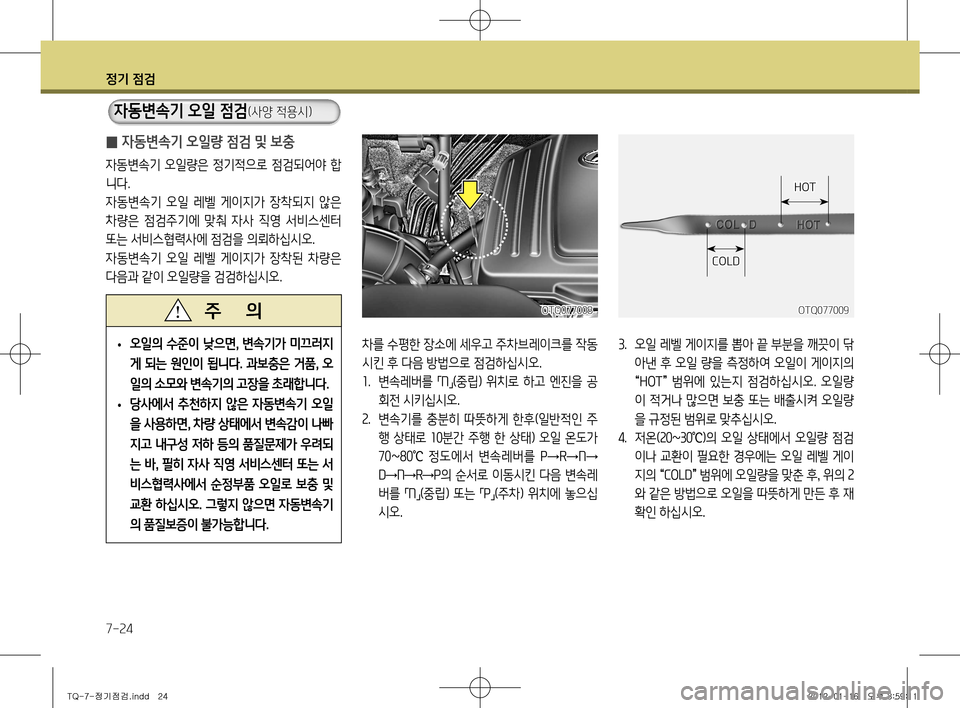

정기 점검
7-24

̰ 자동변속기 오일량 점검 및 보충
자동변속기 오일량은 정기적으로 점검되어야 합
니다.
자동변속기 오일 레벨 게이지가 장착되지 않은
차량은 점검주기에 맞춰 자사 직영 서비스센터
또는 서비스협력사에 점검을 의뢰하십시오.
자동변속기 오일 레벨 게이지가 장착된 차량은
다음과 같이 오일량을 검검하십시오.
차를 수평한 장소에 세우고 주차브레이크를 작동
시킨 후 다음 방법으로 점검하십시오.1. 변속레버를
「N
」(중립) 위치로 하고 엔진을 공
회전 시키십시오.
2 . 변속기를 충분히 따뜻하게 한후(일반적인 주
행 상태로 10분간 주행 한 상태) 오일 온도가
70~80 ℃ 정도에서 변속레버를
P
→ R
→ N
→
D → N
→ R
→ P
의 순서로 이동시킨 다음 변속레
버를 「N
」(중립) 또는
「P
」(주차) 위치에 놓으십
시오. 3
. 오일 레벨 게이지를 뽑아 끝 부분을 깨끗이 닦
아낸 후 오일 량을 측정하여 오일이 게이지의 “HOT
” 범위에 있는지 점검하십시오. 오일량
이 적거나 많으면 보충 또는 배출시켜 오일량
을 규정된 범위로 맞추십시오.
4 . 저온( 20~30
℃)의 오일 상태에서 오일량 점검
이나 교환이 필요한 경우에는 오일 레벨 게이
지의 “COLD
” 범위에 오일량을 맞춘 후
, 위의 2
와 같은 방법으로 오일을 따뜻하게 만든 후 재
확인 하십시오.

• 오일의 수준이 낮으면
, 변속기가 미끄러지
게 되는 원인이 됩니다 . 과보충은 거품 , 오
일의 소모와 변속기의 고장을 초래합니다 .

• 당사에서 추천하지 않은 자동변속기 오일
을 사용하면
, 차량 상태에서 변속감이 나빠
지고 내구성 저하 등의 품질문제가 우려되
는 바 , 필히 자사 직영 서비스센터 또는 서
비스협력사에서 순정부품 오일로 보충 및
교환 하십시오 . 그렇지 않으면 자동변속기
의 품질보증이 불가능합니다 .
주 의OTQ077009
자동변속기 오일 점검(사양 적용시)
HOT
COLD
OTQ077008
TQ-7-정기점검.indd 242012-01-16 오후 3:59:11

정기 점검
7-25
• 오일량 점검시 높은 오일온도 (약 75
℃)에서
점검하십시오. 낮은 오일온도(약 25
℃)에서 점
검을 하면 수치가 불확실할 수 있습니다.
(최초 엔진시동 후 약 3~4km 주행을 하면 점
검 온도에 근접합니다.)
• 자동변속기의 오일량 점검 및 보충 후에는 게
이지를 확실히 꽂으십시오.
• 오일 점검시 오일에서 이상한 냄새가 나거나
심하게 변색이 되었으면 즉시 자사 직영 서비
스센터 또는 서비스협력사에 점검을 의뢰하십
시오.
• 교환한 오일은 반드시 규정된 방법으로 처리
하십시오. 일반적인 폐기는 법적으로 금지되
어 있습니다. 자동변속기 오일에는 타 오일(엔진 오일, 부동액
등)과 구별하기 위하여 붉은 염료가 추가되어 있
고, 붉은 염료는 영구적인 것이 아니므로 초기에
는 오일 색깔이 투명한 적색이고 주행거리가 증
가함에 따라 오일 색깔은 점점 검붉은색으로 변
하여 연한 갈색을 나타내는 경향이 있습니다. 따
라서 오일 색깔로 교환 시기를 판단해서는 안되
고, 정기 점검 주기에 따라 가까운 자사 직영 서
비스센터 또는 서비스협력사에 의뢰하여 자동변속기 오일을 보충 또는 교환하십시오.
오일 레벨게이지를 닦을 때에는 반드시 깨끗
한 헝겊으로 닦으십시오
. 이물질이 혼입되면
자동변속기가 고장날 수 있습니다 .
주 의
자동변속기 오일은 엔진이 정상 작동온도
일때 점검하는 것이므로 라디에이터 , 라디
에이터 호스 , 배기장치 등에 화상을 입지 않
도록 주의하십시오 .
경 고
TQ-7-정기점검.indd 252012-01-16 오후 3:59:11

정기 점검
7-26

• 엔진 냉각수 또는 부동액을 와셔액으로
사용하지 마십시오
. 엔진 냉각수가 유리
에 뿌려지면 시야를 가려 위험하고 차체
와 도장에 손상을 줍니다 .

• 와셔액에는 알코올 성분이 함유되어 있
어 인화성이 강하므로 화염 또는 불꽃을
멀리하십시오
. 화재의 위험이 있습니다 .

• 또한 와셔액에는 유독성이 있으므로 마
시지 않도록 주의 하십시오
.
경 고
와셔액이 없을 때 와셔모터를 작동하면 모터
가 파손됩니다.
주 의

̰ 와셔액 점검 및 보충
와셔액의 양을 점검하여 부족시 보충하십시오.
와셔액으로는 날씨가 따뜻할 때는 일반 수돗물이
나 시중에서 판매하는 와셔액을 사용해도 되나
, 날
씨가 추운 계절에는 외부온도에 따라 빙결될 수 있
으므로 반드시 겨울용 와셔액을 사용하십시오.
와셔액 점검
앞
뒤(사양 적용시)
수동변속기 오일 점검 및 교환시는 정기 점검 주
기에 따라 가까운 자사 직영 서비스센터 또는 서
비스협력사에 의뢰하십시오.
수동변속기 오일 점검(사양 적용시)
OTQ077010
OTQ077011
TQ-7-정기점검.indd 262012-01-16 오후 3:59:11
