2011 Hyundai Grand Starex 그랜드 스타렉스 - 사용 설명서 (in Korean)

안내
1-6
1. 파워 스티어링 오일 점검
…………………
7-23
2 . 에어클리너 점검
……………………………
7-29
3 . 와셔액 점검
…………………………………
7-26
4 . 자동변속기 오일 점검
……………………
7-24
5 . 엔진 오일 주입구
…………………………
7-18
6 . 라디에이터 캡
………………………………
7-20
7 . 엔진 오일 점검
……………………………
7-18
8 . 브레이크 /클러치액 점검
…………………
7-22
9 . 냉각수 점검
………………………………… 7-20
10 . 배터리 점검
…………………………………
7-36
11 . 퓨즈 /릴레이 교환
…………………………
7-45
12 . 연료필터 (디젤엔진 )
………………………
7-28
※ 추천오일 및 용량

………………………… 8-3

(각종 오일류의 용량 및 추천사양 )
OTQ027003

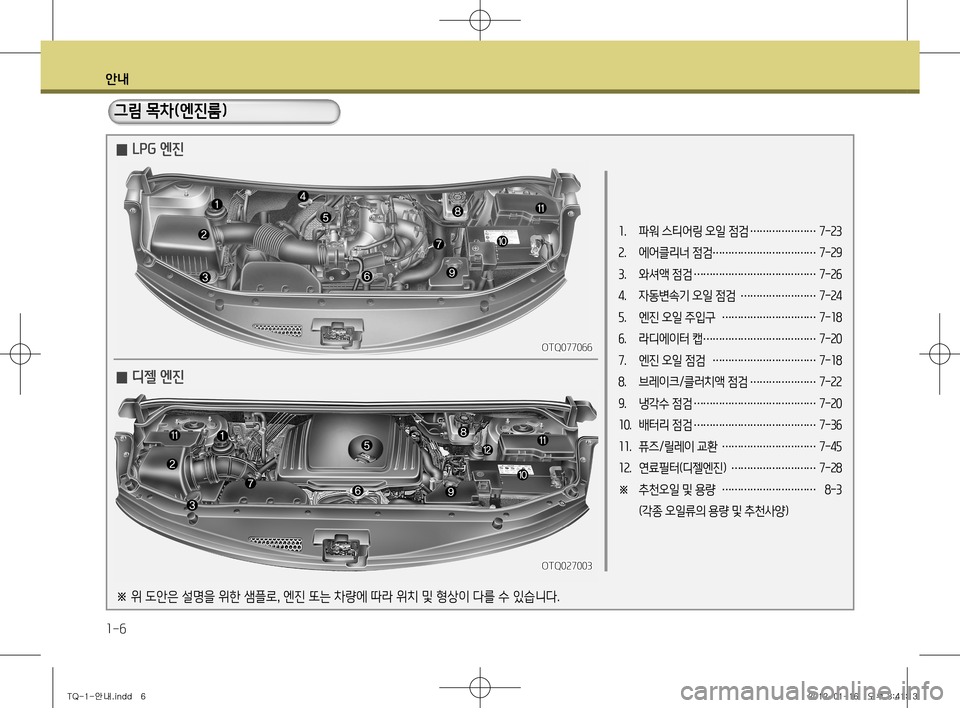

그림 목차(엔진룸)
※ 위 도안은 설명을 위한 샘플로
, 엔진 또는 차량에 따라 위치 및 형상이 다를 수 있습니다.

̰ 디젤 엔진

̰ LPG 엔진
OTQ077066
TQ-1-안내.indd 62012-01-16 오후 3:41:13

안내
1-7
경고등 및 표시등
에어백 경고등
ABS 경고등
안전벨트 미착용 경고등
비상경고등 /방향지시등
전조등 상향 표시등
엔진 오일 압력 경고등
브레이크 경고등
자동 변속기 위치 표시등
충전 경고등
도어 열림 경고등
테일게이트 열림 경고등
연료 부족 경고등
엔진 경고등
차체 자세 제어 장치 (VDC) 작동
표시등
차체 자세 제어 장치 (VDC) 작동
정지 표시등
예열 표시등 (디젤차량 )
연료필터 수분 경고등 (디젤차량 )
시동 대기 표시등 (LPG 차량 )
오버드라이브 오프 표시등
(LPG차량)
※ 경고등 및 표시등에 관한 자세한 사항은
4장 ,
「 계기판
」을 참조하십시오.
VDC
O/D
OFF
VDC
OFF
이모빌라이저 경고등
경제운전 안내 시스템 (ECO)
표시등ECO
TQ-1-안내.indd 72012-01-16 오후 3:41:15

1일 1회 일상 점검 실시 .................................................................2-2
엔진룸을 열고 .................................................................................. 2-2
규격타이어 장착 및 타이어 공기압 수시 점검 .......................... 2-3
운전석에 앉아서 .............................................................................. 2-3
올바른 운전자세 .............................................................................. 2-4
좌석, 스티어링 휠, 미러 조정은 출발전에 .................................. 2-4
운전석 주변은 항상 깨끗이 ........................................................... 2-4
안전벨트 착용 .................................................................................. 2-5
탑승자를 보호하는 안전벨트 착용 ............................................ 2-5
기타 주의사항 ................................................................................... 2-5
에어백 관련 주의 사항 ................................................................... 2-6
에어백은 보조 안전장치입니다. .................................................. 2-6
유아/어린이의 에어백 관련 주의사항 ....................................... 2-6
주·정차 중 차내 수면 금지 ............................................................ 2-7
음주·과로 운전 금지 ......................................................................2-7
인화성·폭발성 물질 차내 방치 금지 ........................................... 2-8
창문 밖으로 손이나 얼굴 등을 내밀지 말것 ............................. 2-8
주행 중 엔진 정지 금지 .................................................................. 2-9
정차 또는 주차 중 휴대전화 사용 요령 ....................................... 2-9
어린이는 적정 보호구 착용과 함께 뒷좌석에 ......................... 2-10
차 안에 어린이만 남겨두면 위험 .............................................. 2-10
주위 안전 확인.............................................................................. 2-10
주행 시 도어·테일게이트는 잠금 상태로 ................................. 2-11주·정차 시 배기관 주변 화재 위험 ............................................
2-11
밀폐된 공간에서 워밍엄 또는 차량 점검 금지 ....................... 2-11
주차 시 바퀴에 고임목 설치 ....................................................... 2-12
교차로나 철도 건널목을 건널 때 ............................................. 2-12
편의장비 추가 장착 시 임의 배선 사용 금지 .......................... 2-12
차량 개조 금지.............................................................................. 2-13
각종 시트커버류 작업 시 유의 .................................................. 2-13
자사 직영 서비스센터 또는 서비스협력사 이용 ..................... 2-13
순정부품의 사용 ........................................................................... 2-14
LPG차량 사용시 주의사항 ......................................................... 2-14
기타 주의사항 ............................................................................... 2-17
신차 길들이기 ............................................................................... 2-18
안전 주의 사항
2
2장 목차
TQ-2-안전 및 주의 사항.indd 12012-01-16 오후 3:45:09

안전 주의 사항
2-2
• 1 일 1회 운행 전 점검을 하십시오.
• 차량 하부의 누유, 누수 등을 점검하십시오.
• 엔진룸을 열고 냉각수, 각종 오일 및 벨트류의
이상 유무를 확인하십시오.
• 일상 점검은 7장,
「일상 점검 항목
」 내용을 참
조하여 점검하십시오.
• 차량 외관의 이상 유무를 확인하십시오.
1TQA1004
1일 1회 일상 점검 실시 엔진룸을 열고
차를 평평한 장소에 주차시킨 후, 엔진 시동을 끄고 5 분 후에 점검하십시오.
오일 레벨게이지를 뽑아 오일이 최대선과 최소선 사이에 있는지 점검하십시오. 브레이크 리저버 탱크 내의 브레이크 액 양이 규정범위 내에 있는지 확인하십시오.
부족하면 보충하고, 급격히 감소되었다면 자사 직영 서비스센터에서 점검을 받으십시오.
라디에이터와 호스에서 냉각수가 새지 않는지 점검하십시오.
정기 점검 주기표의 점검 및 교환시
기에 따라 자사 직영 서비스센터에서 점검 및 교체를 받으십시오. 라디에이터
호스
엔진 오일 점검 브레이크 액 점검
벨트류 점검냉각수 누수 점검
최대 최소
엔진이 차가울 때 냉각수 보조탱크의
냉각수 양이 최대선과 최소선 사이에
있는지 점검하고 부족하면 부동액과 물을 혼합하여 보충하십시오.
냉각수량 점검
최대
최소
TQ-2-안전 및 주의 사항.indd 22012-01-16 오후 3:45:10

안전 주의 사항
2-3
• 타이어는 본 차량에 적합한 규격의 타이어를
사용하고, 바닥면과의 접지상태 확인 및 적정
공기압을 유지하십시오. 임시 타이어의 공기
압도 수시로 점검하십시오.
• 항상 적정 타이어 공기압을 유지하십시오.
• 타이어 공기압 부족 및 고속 주행시 스탠딩 웨
이브 현상으로 타이어가 순간적으로 터지게
되면 차량 전복 등의 위험이 있으므로 장거리
및 고속 주행 전에 반드시 공기압을 점검·보충
하십시오.
알아두기
스탠딩 웨이브(Standing Wave) 현상 이란?
일반적으로 주행 시 타이어는 압착되었다
가 회복되는 것이 반복되는데, 공기압이 부
족한 상태로 고속 주행을 하게 되면 압착이
많이 되고 회복이 미처 덜 된 상태에서 다
시 노면과 타이어가 닿게 됩니다. 이 현상
이 계속되면 반복되는 변형으로 타이어가 단시간에 파열됩니다.
규격타이어 장착 및 타이어 공기압 수시 점검 운전석에 앉아서
계기판 각종 정보의 이상 유 ^무 및 연료
가 적정한지 점검합니다.
페달을 가볍게 밟아서 평상
사용 시 보다 간극이 초과하
거나 줄어들면 즉시 자사 직
영 서비스센터에서 점검 및 수리를 받으십시오.
주차브레이크를 힘껏 잡아 당겨 멈출때까지 노치
(Notch)수가 적당한지 점검합니다.
(표준치 : 7~8)
계기판 점검
주차브레이크 점검페달류 점검
이상이 있으면 서비스센터에서점검을...
TQ-2-안전 및 주의 사항.indd 32012-01-16 오후 3:45:11

안전 주의 사항
2-4
• 좌석, 스티어링 휠, 미러는 출발전에 조정하시 고 주행시는 절대로 조작하지 마십시오.
• 내·외측의 미러를 조정하여, 충분한 시계를 확보하십시오.
• 높이를 조절할 수 있는 스티어링 휠은 반드시
주행 전에 신체에 알맞게 조절하십시오.
• 모든 게이지 및 경고등을 확인하십시오.
• 주차 브레이크를 해제하고 브레이크 경고등이
소등되는지 점검하십시오.
• 차 주위에 사람이나 물체 등이 없는지 확인하
십시오.

• 운전 시 하이힐 등 운전하기 불편한 신
발을 신지 마십시오
. 가속 페달 , 브레이
크 페달 , 클러치 페달
(사양 적용시)등의
조작능력이 저하되어 사고의 원인이 됩
니다 .

• 주차 브레이크를 해제시킬 때에는 차량
이 움직일 수 있으므로 반드시 브레이크
페달을 확실히 밟은 상태에서 해제 시키
십시오
.
경 고

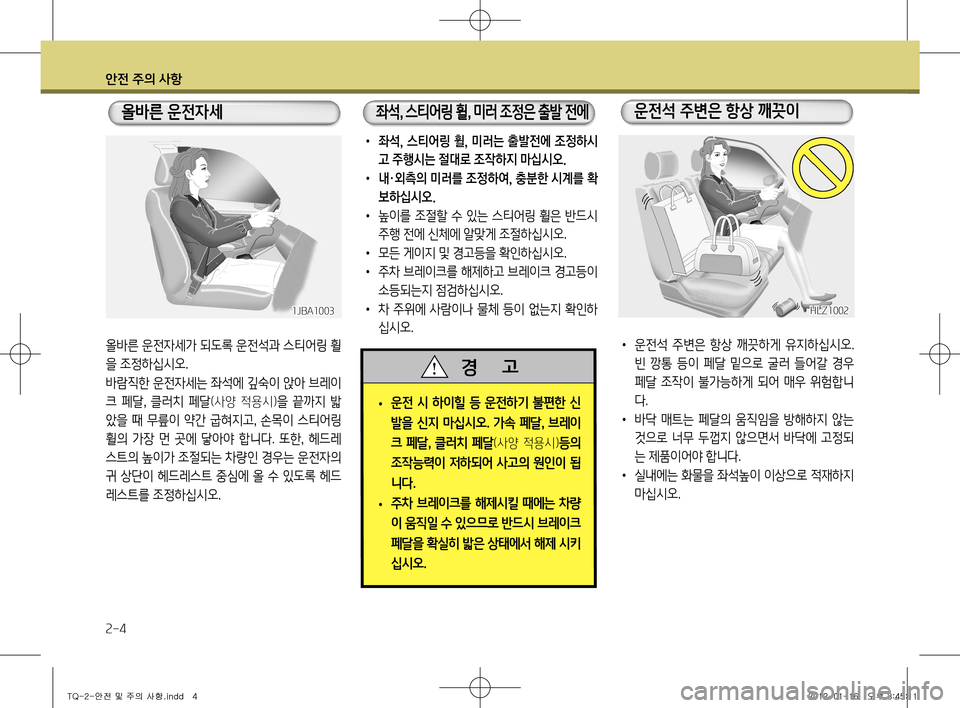

좌석, 스티어링 휠, 미러 조정은 출발 전에올바른 운전자세
1JBA1003
올바른 운전자세가 되도록 운전석과 스티어링 휠
을 조정하십시오.
바람직한 운전자세는 좌석에 깊숙이 앉아 브레이
크 페달, 클러치 페달
(사양 적용시)을 끝까지 밟
았을 때 무릎이 약간 굽혀지고, 손목이 스티어링
휠의 가장 먼 곳에 닿아야 합니다. 또한, 헤드레
스트의 높이가 조절되는 차량인 경우는 운전자의
귀 상단이 헤드레스트 중심에 올 수 있도록 헤드
레스트를 조정하십시오.
운전석 주변은 항상 깨끗이
HLZ1002
• 운전석 주변은 항상 깨끗하게 유지하십시오.
빈 깡통 등이 페달 밑으로 굴러 들어갈 경우
페달 조작이 불가능하게 되어 매우 위험합니
다.
• 바닥 매트는 페달의 움직임을 방해하지 않는
것으로 너무 두껍지 않으면서 바닥에 고정되
는 제품이어야 합니다.
• 실내에는 화물을 좌석높이 이상으로 적재하지
마십시오.
TQ-2-안전 및 주의 사항.indd 42012-01-16 오후 3:45:11

안전 주의 사항
2-5

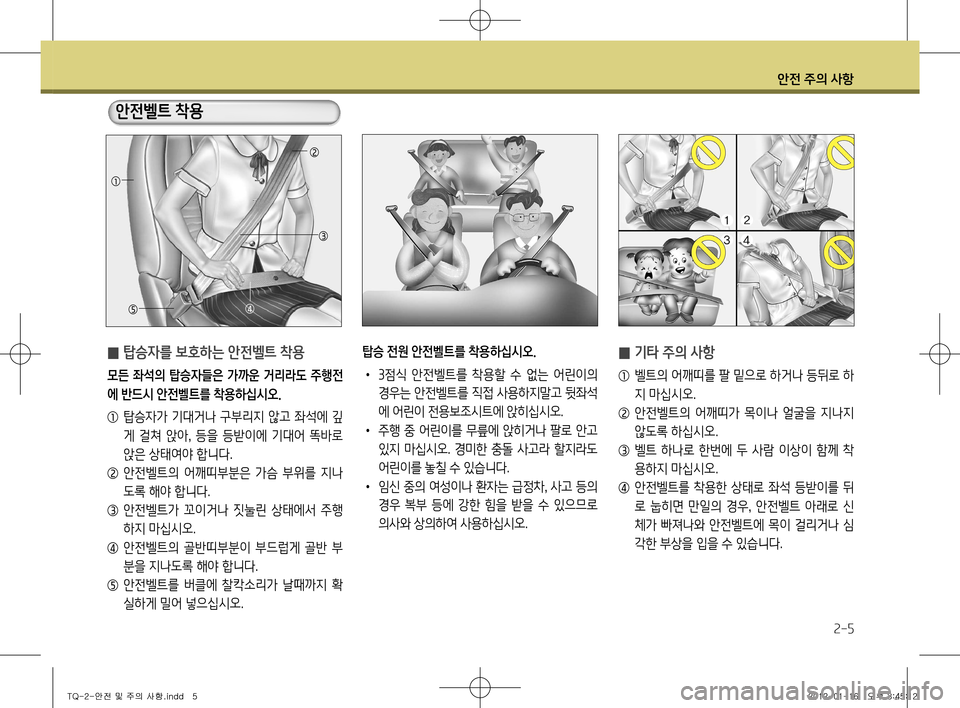

안전벨트 착용

̰ 탑승자를 보호하는 안전벨트 착용
모든 좌석의 탑승자들은 가까운 거리라도 주행전 에 반드시 안전벨트를 착용하십시오.
① 탑승자가 기대거나 구부리지 않고 좌석에 깊
게 걸쳐 앉아, 등을 등받이에 기대어 똑바로
앉은 상태여야 합니다.
② 안전벨트의 어깨띠부분은 가슴 부위를 지나 도록 해야 합니다.
③ 안전벨트가 꼬이거나 짓눌린 상태에서 주행 하지 마십시오.
④ 안전벨트의 골반띠부분이 부드럽게 골반 부 분을 지나도록 해야 합니다.
⑤ 안전벨트를 버클에 찰칵소리가 날때까지 확 실하게 밀어 넣으십시오.
①
④
②
③
⑤
탑승 전원 안전벨트를 착용하십시오. • 3 점식 안전벨트를 착용할 수 없는 어린이의
경우는 안전벨트를 직접 사용하지말고 뒷좌석
에 어린이 전용보조시트에 앉히십시오.
• 주행 중 어린이를 무릎에 앉히거나 팔로 안고
있지 마십시오. 경미한 충돌 사고라 할지라도
어린이를 놓칠 수 있습니다.
• 임신 중의 여성이나 환자는 급정차, 사고 등의
경우 복부 등에 강한 힘을 받을 수 있으므로
의사와 상의하여 사용하십시오.
̰ 기타 주의 사항
① 벨트의 어깨띠를 팔 밑으로 하거나 등뒤로 하
지 마십시오.
② 안전벨트의 어깨띠가 목이나 얼굴을 지나지 않도록 하십시오.
③ 벨트 하나로 한번에 두 사람 이상이 함께 착 용하지 마십시오.
④ 안전벨트를 착용한 상태로 좌석 등받이를 뒤 로 눕히면 만일의 경우, 안전벨트 아래로 신
체가 빠져나와 안전벨트에 목이 걸리거나 심
각한 부상을 입을 수 있습니다.
TQ-2-안전 및 주의 사항.indd 52012-01-16 오후 3:45:12

안전 주의 사항
2-6

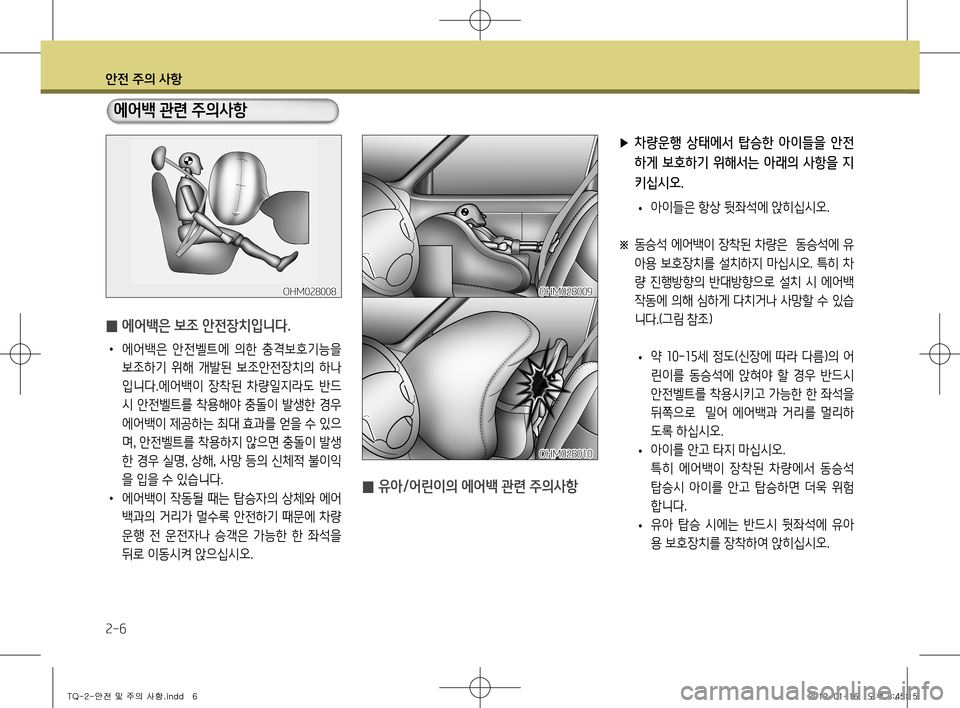

에어백 관련 주의사항

̰ 에어백은 보조 안전장치입니다.
•
에어백은 안전벨트에 의한 충격보호기능을
보조하기 위해 개발된 보조안전장치의 하나
입니다.에어백이 장착된 차량일지라도 반드
시 안전벨트를 착용해야 충돌이 발생한 경우
에어백이 제공하는 최대 효과를 얻을 수 있으
며, 안전벨트를 착용하지 않으면 충돌이 발생
한 경우 실명, 상해, 사망 등의 신체적 불이익
을 입을 수 있습니다.
• 에어백이 작동될 때는 탑승자의 상체와 에어
백과의 거리가 멀수록 안전하기 때문에 차량
운행 전 운전자나 승객은 가능한 한 좌석을
뒤로 이동시켜 앉으십시오.
▶차량운행 상태에서 탑승한 아이들을 안전
하게 보호하기 위해서는 아래의 사항을 지키십시오.

• 아이들은 항상 뒷좌석에 앉히십시오.
※ 동승석 에어백이 장착된 차량은 동승석에 유
아용 보호장치를 설치하지 마십시오. 특히 차
량 진행방향의 반대방향으로 설치 시 에어백
작동에 의해 심하게 다치거나 사망할 수 있습
니다. (그림 참조 )

• 약
10-15 세 정도 (신장에 따라 다름 )의 어
린이를 동승석에 앉혀야 할 경우 반드시
안전벨트를 착용시키고 가능한 한 좌석을
뒤쪽으로 밀어 에어백과 거리를 멀리하
도록 하십시오.

• 아이를 안고 타지 마십시오.
특히 에어백이 장착된 차량에서 동승석
탑승시 아이를 안고 탑승하면 더욱 위험
합니다.

• 유아 탑승 시에는 반드시 뒷좌석에 유아
용 보호장치를 장착하여 앉히십시오.

̰ 유아/어린이의 에어백 관련 주의사항
OHM028009
OHM028010
OHM028008
TQ-2-안전 및 주의 사항.indd 62012-01-16 오후 3:45:15
