2011 Hyundai Grand Starex 그랜드 스타렉스 - 사용 설명서 (in Korean)

사람이 다치거나 사망의
우려가 있는 경우의 경고 표시입니다.
경 고 주 의
차량이 고장나거나 손상될
우려가 있는 경우의 주의 표시입니다.
※ 본 취급설명서는 고객 및 차량의 안전과 관련한 심각한 위험과 제품 사용에 대한 올바른 정보를 사전에 알리는 안전경고 표시입니다.
지시사항은 반드시 숙지하여 지켜주십시오.
경고, 주의표시
안전 및 차량 손상 경고
경고, 주의가 있는 문장 및 진하게 표시되어 있는 부분은 특히 유 념하십시오.
선택 또는 미장착 사양표시 □□□□ □□ ( 사양 적용시 )
본 취급설명서에는 모든 트림모델 및 선택사양을 포함하여 설명 하고 있습니다.따라서 고객님 차량에 장착되지 않은 사양이 설명 될 수 있습니다.
차량 용어 또는 추가 설
명이 필요한 정보 표시입니다.
알아두기
안전을 위해 반드시 지켜야 하는 금지 표시입니다.
TQ-0-이 책의 이용방법.indd 12012-01-16 오후 3:44:19

점검방법이 어느 장에 있지
내용 찾기 방법 설명
목차를 활용하세요.
내용으로 찾을 때그림 목차 (내관도 I ) 를 활용하세요.
명칭을 모를 때색인(명칭) 목차 활용하세요.
명칭으로 찾을 때
에어컨 사용방법이어디지...이 스위치가 뭐지?
TQ-0-이 책의 이용방법.indd 22012-01-16 오후 3:44:20

안 내1┃ 실내/엔진룸 각종 장치 및 경고/표시등 안내
목 차
안전 주의 사항┃ 안전 운행을 위한 운행방법 및 주의사항
안전 장치┃ 안전 장치의 사용방법 및 주의 사항
편의 장치┃ 실내, 외부 각종 장치의 사용 방법 및 주의 사항
시동 및 주행┃ 차량 운행과 관련된 시동 및 정지 방법, 변속기, 브레이크 등의 사용 요령
비상시 응급조치┃ 차량 고장시 응급조치 방법
정기 점검┃ 일상 점검/정기 점검 등의 항목과 각종 오일류의 점검 방법 등 차량 관리 요령
차량 정보┃ 차량 제원, 차량에 부착된 각종 라벨 및 고유번호
색 인┃ 찾아보기
보증수리안내┃ 보증서, 각종 서비스제도 및 서비스 네트워크 안내
2
3
4
5
6
7
8
색인
TQ-0-이 책의 이용방법.indd 32012-01-16 오후 3:44:20

1외관도 I .............................................................................................1-2
외관도 II ............................................................................................ 1-3
내관도 I ............................................................................................. 1-4
내관도 II ............................................................................................ 1-5
엔진룸 ............................................................................................... 1-6
경고등 및 표시등 ............................................................................ 1-7
안내
1장 그림 목차
TQ-1-안내.indd 12012-01-16 오후 3:41:05

안내
1-2
1. 앞유리 와이퍼 블레이드
…………………7-33

2 . 엔진 후드
…………………………………… 4-21

3 . 전방 탈부착 견인후크
……………………6-17
4 . 안개등
……………………………… 4-68/7-51

5 . 전방 헤드 램프
……………………4-66/7-50

6 .
실외 미러
…………………………………… 4-41

7 . 도어 잠금
……………………………… 4-5/4-9

8 . 휠 /타이어
……………………………… 7-39/8-2

그림 목차(외관도 I)
OTQ022004
※ 본 도안은 실제 차량과 다를 수 있습니다.

̰ 앞
TQ-1-안내.indd 22012-01-16 오후 3:41:06

안내
1-3
1. 보조 제동등
………………………………… 7-53

2 . 뒷유리 안테나
…………………………… 4-106

3 . 뒷유리 와이퍼 /와셔
……………………… 4-70

4 . 연료 주입구
………………………………… 4-23

5 .
리어램프
…………………………………… 7-52

6 . 후방 주차 보조 시스템
……………………4-61
7 . 후방 견인후크
……………………………… 6-17
8 . 테일게이트
………………………………… 4-15

그림 목차(외관도 II)
OTQ022005
※ 본 도안은 실제 차량과 다를 수 있습니다.

̰ 뒤
TQ-1-안내.indd 32012-01-16 오후 3:41:07

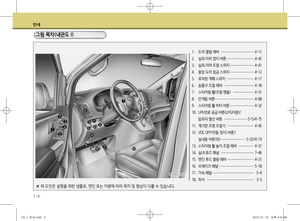

안내
1-4
1. 도어 열림 레버
…………………………… 4-11
2 . 실외 미러 접이 버튼
………………………4-42

3 . 실외 미러 조절 스위치
……………………4-41

4 . 중앙 도어 잠금 스위치
……………………4-12

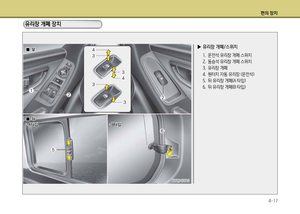

5 . 유리창 개폐 스위치
………………………4-17

6 . 송풍구 조절 레버
…………………………4-78

7 . 스티어링 휠 (조향 핸들 )
………………… 4-31

8 . 안개등 버튼
………………………………… 4-68

9 . 스티어링 휠 히터 버튼
……………………4-32

10 . LPG 연료 공급 버튼 (LPG차량)/
앞유리 열선 버튼 ……………………5-5/4-75

11 . 계기판 조명 조절기
………………………4-45

12 . VDC OFF( 작동 정지 ) 버튼 /
실내등 버튼 (뒤 )
…………………… 5-22/4-73

13 . 스티어링 휠 높이 조절 레버
……………4-31
14 . 실내 퓨즈 패널
…………………………… 7-46

15 . 엔진 후드 열림 레버
………………………4-21
16 . 브레이크 페달
……………………………… 5-18
17 . 가속 페달
…………………………………… 5-4

18 . 좌석
………………………………………… 3-3
그림 목차(내관도 I)
OTQ027001
※ 위 도안은 설명을 위한 샘플로
, 엔진 또는 차량에 따라 위치 및 형상이 다를 수 있습니다.
TQ-1-안내.indd 42012-01-16 오후 3:41:08

안내
1-5
그림 목차(내관도 II)
1. 경음기
……………………………………… 4-33

2 . 계기판
……………………………………… 4-44

3 . 글로브 박스
………………………………… 4-99

4 . 동승석 에어백
……………………………… 3-31
5 . 변속레버
…………………………… 5-10/5-12

6 . 비상경고등 버튼
………………………4-64/6-2

7 . 선루프
……………………………………… 4-28

8 . 시계
……………………………………… 4-104

9 . 시동 스위치
………………………………… 5-2

10 . 오디오 /비디오
………………………… 4-108
11 . 오디오 리모컨
…………………………… 4-107

12 . 와이퍼 /와셔 스위치
……………………… 4-69

13 . 운전석 에어백
……………………………… 3-31

14 . 시가라이터 /재떨이
…………… 4-100/4-101

15 . 조명 스위치
………………………………… 4-65
16 . 좌석 히터 버튼 (동승석 )
………………… 3-7

17 . 주차 브레이크
……………………………… 5-19
18 . 다용도 소켓
……………………………… 4-103
19 . 컵 홀더
…………………………………… 4-101

20 . 핸즈프리
………………………………… 4-110

21 . 히터 및 에어컨
……………………4-76/4-86

OTQ027002
※ 위 도안은 설명을 위한 샘플로
, 엔진 또는 차량에 따라 위치 및 형상이 다를 수 있습니다.
TQ-1-안내.indd 52012-01-16 오후 3:41:12
