2011 Hyundai Grand Starex 그랜드 스타렉스 - 사용 설명서 (in Korean)

시동 및 주행
5-5

▶ 디젤 차량
디젤 차량은 엔진이 차가운 상태에서는 시동
전에 예열이 필요하며 엔진을 따뜻하게 한 후
에 주행해야 합니다. 다음과 같이 하십시오.6. 시동 스위치를
「ON
」 위치까지만 돌리십시
오.
7 . 계기판의 예열 표시등(
)이 점등 후 소
등될 때까지 기다리십시오. 엔진 시동을
끈 후 단시간내에 재시동 시에는 점등되지
않을 수도 있습니다.
8 . 예열 표시등(
)이 소등되었는지 확인
후 , 변속기 종류에 따라 다음과 같이 엔진
시동을 거십시오.
※ 예열이 완료된 후 약 10초 이내로 엔진이 시 동되지 않으면 시동 스위치를 「LOCK」 위치
에서 약 10초간 기다린 후 「ON」 위치로 돌려 다시 예열시키십시오.

▶ LPG 차량
L PG 차량은 시동 전에 액화된 L PG를 엔진에
원활하게 공급하기 위해 일정한 압력이 형성
되면 시동을 걸어야 합니다. 다음과 같이 하십
시오.6 . 엔진 시동 스위치를
「ON
」 위치로 하면 계
기판의 시동대기 표시등(
)이 점등 후 소
등됩니다. 단 , 시동 스위치
「OFF
」 후 짧은
시간 내에 다시 「ON
」 시에는 점등되지 않
을 수도 있습니다.
약 1~2초간 연료펌프 작동 소리가 발생하
나 , 시동 성능 향상을 위한 것으로써 차량
과 부품의 품질 및 성능에는 이상이 없습니
다.
7 . 반드시 계기판의 시동대기 표시등(
)이
소등되었는지 확인한 후 2~3 초 이내에 변
속기 종류에 따라 다음과 같이 엔진 시동을
거십시오.
8 . 시간이 지난 후 시동을 걸 경우 시동지연이
발생할 수 있습니다. 엔진 시동 스위치를 「OFF
」 한 후 상기 과정을 통해 다시 시동을
거십시오. ※ LPG 연료 공급 버튼은 긴급상황(연료공급을
중단해야 할 경우) 시에만 사용하십시오.
· LPG 연료 공급 버튼 ON(점등) : 연료 공급
· LPG 연료 공급 버튼 OFF(소등) : 연료 차단

• 안전운행을 위하여
, LP G 연료의 누출 여부
는 매일 운행전에 점검 /확인하십시오 . (연
료의 누출이 확인되거나 냄새가 날 경우 ,
반드시 정비후 운전하시기 바랍니다 .)

• 엔진 시동후 가속 페달을 조작하여 워밍업
시키지 마십시오
.
주 의
OTQ049219
TQ-5-시동및주행.indd 52012-01-16 오후 3:52:48

시동 및 주행
5-6
7JBB3316

▶ 수동변속기 차량(사양 적용시)
9. 클러치 페달을 완전히 밟고 변속레버를
「중
립 」위치에 두십시오. 엔진을 시동시키는 동
안 클러치 페달과 브레이크 페달을 계속 밟
고 계십시오.
※ 이그니션 락(Ignition Lock)이 장착된 차량 은 클러치 페달을 밟아야만 시동이 걸립니다.
변속레버
“중립
”
10. 시동 스위치를
「START
」 위치까지 돌리고
엔진 시동이 걸리면(최대 10초까지) 키에
서 손을 떼십시오.
아주 추운 날씨( -18
℃ 이하) 또는 며칠 동
안 차량을 사용하지 않았을 때는 가속 페달
을 밟지 않은 상태로 엔진이 따뜻하게 될
때까지 기다리십시오.
엔진이 차가운 상태이거나 뜨거운 상태라 도 가속 페달을 밟지 않은 상태에서 시동을
거십시오. 11
. 출발할 때는 클러치 페달과 브레이크 페달
을 계속 밟은 상태에서 변속레버를 원하는
위치로 놓으십시오.
12 . 주차 브레이크를 해제시킨 다음 , 클러치 페
달에서 발을 떼면서 가속 페달을 밟아 천천
히 출발하십시오.
※ 디젤 차량의 경우, 엔진 시동 직후 가속 페달 을 밟지 마십시오. 엔진이 차가운 상태이면,
터보 차져에 윤활유가 공급될 수 있도록 몇초간 공회전시키십시오.
TQ-5-시동및주행.indd 62012-01-16 오후 3:52:49

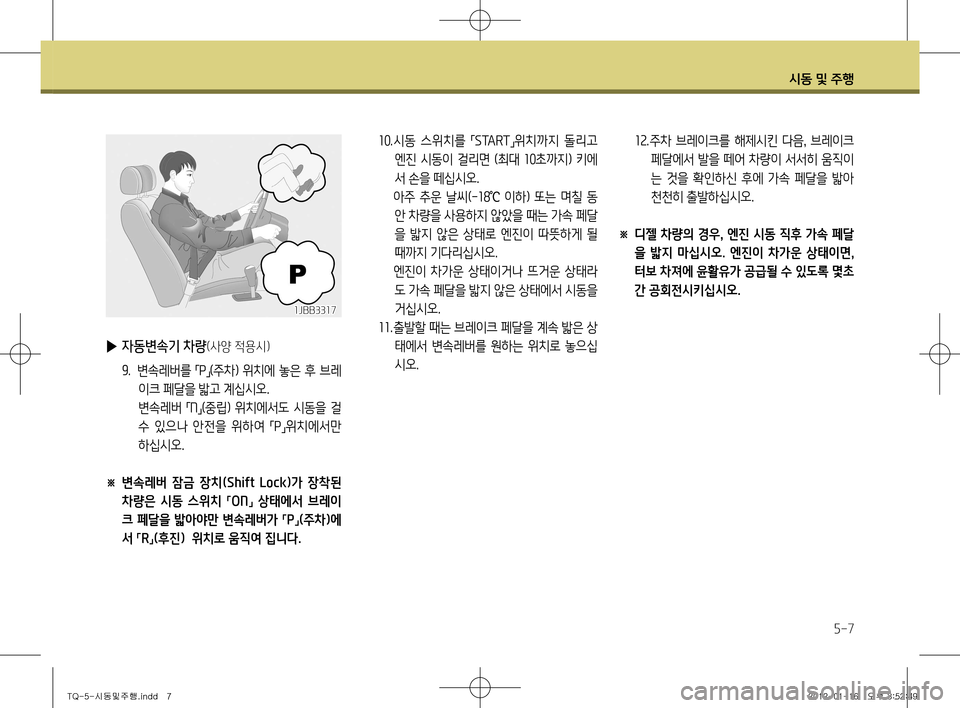

시동 및 주행
5-7
10. 시동 스위치를
「START
」위치까지 돌리고
엔진 시동이 걸리면 (최대 10초까지) 키에
서 손을 떼십시오.
아주 추운 날씨( -18
℃ 이하) 또는 며칠 동
안 차량을 사용하지 않았을 때는 가속 페달
을 밟지 않은 상태로 엔진이 따뜻하게 될
때까지 기다리십시오.
엔진이 차가운 상태이거나 뜨거운 상태라 도 가속 페달을 밟지 않은 상태에서 시동을
거십시오.
11 . 출발할 때는 브레이크 페달을 계속 밟은 상
태에서 변속레버를 원하는 위치로 놓으십
시오. 12
. 주차 브레이크를 해제시킨 다음 , 브레이크
페달에서 발을 떼어 차량이 서서히 움직이
는 것을 확인하신 후에 가속 페달을 밟아
천천히 출발하십시오.
※ 디젤 차량의 경우, 엔진 시동 직후 가속 페달 을 밟지 마십시오. 엔진이 차가운 상태이면,
터보 차져에 윤활유가 공급될 수 있도록 몇초간 공회전시키십시오.

▶ 자동변속기 차량(사양 적용시)
9. 변속레버를
「P
」(주차) 위치에 놓은 후 브레
이크 페달을 밟고 계십시오.
변속레버 「N
」(중립) 위치에서도 시동을 걸
수 있으나 안전을 위하여 「P
」위치에서만
하십시오.
※ 변속레버 잠금 장치(Shift Lock)가 장착된 차량은 시동 스위치 「 ON」 상태에서 브레이
크 페달을 밟아야만 변속레버가 「P」(주차)에서 「R」(후진) 위치로 움직여 집니다.
1JBB3317
TQ-5-시동및주행.indd 72012-01-16 오후 3:52:49

시동 및 주행
5-8

• 차량 주행 중에 시동이 꺼지더라도 변속레
버를
「P
」(
주차 )로 위치시키지 마십시오 .
「 P
」
( 주차 ) 위치에 놓으면 변속기가 고장날 수
있으며 , 제동거리가 더 길어 질 수 있습니
다 . 브레이크를 밟을 때는 평소보다 힘껏
밟으십시오 .
만약 교통이나 도로 조건이 허용된다면 , 차
량이 완전히 멈추기 전에 변속레버를 「N
」
( 중립 )위치에 두고 시동 스위치를
「START
」
위치까지 돌려서 재시동을 시도할 수 있습
니다 .
주 의

• 주위가 밀폐되어 환기가 잘 되지 않는
공간에서 장시간 엔진 시동을 걸어 두지
마십시오
. 배기가스에 의해 중독될 위험
이 있습니다 .

• 엔진 회전수
(rpm)가 높은 상태에서 브
레이크를 해제하면 차가 갑자기 움직일
수 있으므로 엔진 회전수 (rpm)가 안정
될 때까지 기다려 출발하십시오 .

• 절대 가속 페달을 밟으면서 시동을 걸지
마십시오
. 차가 갑자기 움직이게 되어
사고의 원인이 됩니다 .
경 고

• 시동 스위치를
10초 이상
「START
」에 위치
시키지 마십시오 . 엔진이 꺼지거나 한번에
시동되지 않을 때는 「LOCK
」 위치에서
10
초간 기다린 후 재시도 하십시오 .

• 엔진이 시동되어 있을 때는 시동 스위치를 「
START
」로 하지 마십시오
. 스타터가 손상
될 수 있습니다 .

• 고속 공회전을 삼가십시오
.
10분이상 고속 공회전시 배기장치에 손상
을 줄 수 있습니다 .
주 의
※ 엔진 시동 시 유의 사항 • 겨울철에는 기온이 낮아 초기 엔진 회전수
(rpm)가 높을 수 있습니다.
• 엔진이 정상 작동 온도에 이를 때까지 엔진
소음이 날 수 있으며 브레이크의 제동거리가 다소 길어 질 수 있습니다.
TQ-5-시동및주행.indd 82012-01-16 오후 3:52:49

시동 및 주행
5-9
※ 엔진 정지시 유의 사항 • 엔진 정지 직전에 고속 공회전을 삼가십시오.
• 경사가 있는 곳에 주차시킬 때는 변속레버를
자동변속기 차량은 「P」(주차) 위치로, 수동
변속기 차량은 오르막 길에서는 「1단」, 내리
막 길에서는 「R」(후진)로 놓고 타이어에 고임목을 설치하십시오.
• 자동변속기 차량의 경우 주, 정차 시 변속레
버가 「P」(주차) 위치에 확실하게 변속되어
있지 않으면 외부로부터의 충격에 의해 차량이 움직일 수 있으므로 주의하십시오.
급경사로에는 차량을 주차시키지 마십시 오 . 차량이 움직일 수 있습니다 .
경 고
OTQ007003

▶ 자동변속기 차량(사양 적용시)
1. 차량이 정지된 상태에서 브레이크 페달을
밟고 계십시오.
2 . 브레이크 페달을 밟은 상태에서 변속레버
를 「P
」(주차) 위치로 하십시오.
3 . 브레이크 페달을 밟은 상태에서 주차 브레
이크를 작동시켜 놓으십시오.
4 . 시동 스위치를
「L
OCK
」 위치까지 돌려 키를
빼십시오.
OTQ052003

̰ 엔진 정지 방법

▶ 수동변속기 차량(사양 적용시)
1. 차량이 정지된 상태에서 클러치 페달과 브
레이크 페달을 동시에 밟고 계십시오.
2 . 클러치 페달과 브레이크 페달을 밟은 상태
에서 변속레버를 「중립
」으로 하십시오.
3 . 브레이크 페달을 밟은 상태에서 주차 브레
이크를 작동시켜 놓으십시오.
4 . 시동 스위치를
「L
OCK
」 위치까지 돌려 키를
빼십시오.
✽: 5단 변속기의 경우
「R
」(후진)의 변속레버 위
치는 다르나 중립구간은 동일합니다.
중립
✽
TQ-5-시동및주행.indd 92012-01-16 오후 3:52:50

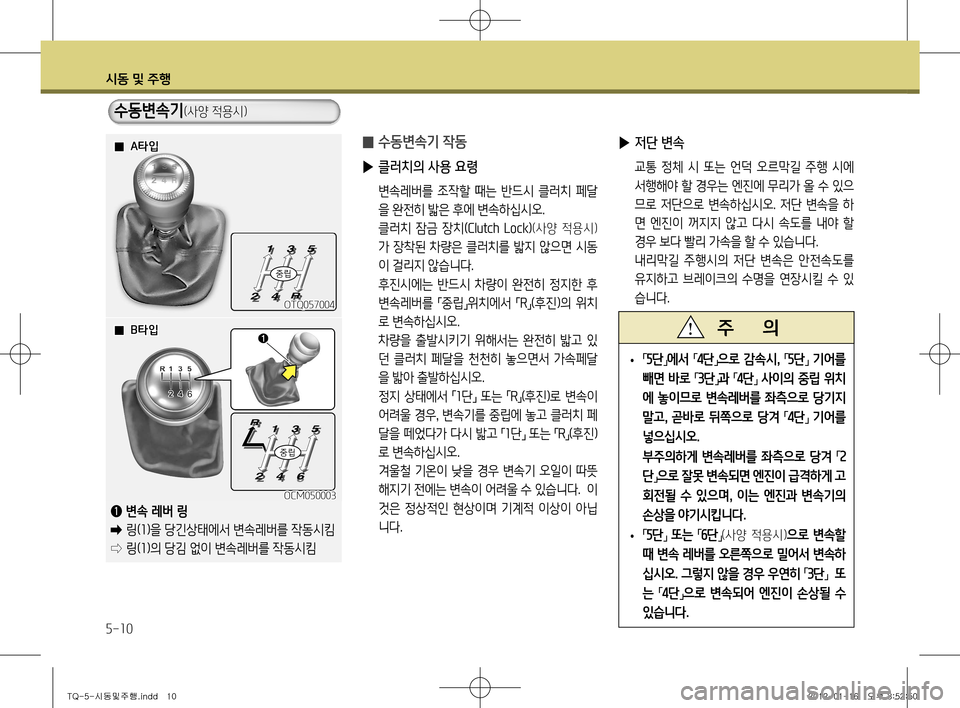

시동 및 주행
5-10

• 「
5
단
」에서
「4
단
」으로 감속시
,
「5
단
」 기어를
빼면 바로 「3
단
」과
「4
단
」 사이의 중립 위치
에 놓이므로 변속레버를 좌측으로 당기지
말고 , 곧바로 뒤쪽으로 당겨
「4
단
」 기어를
넣으십시오 .
부주의하게 변속레버를 좌측으로 당겨 「2
단 」으로 잘못 변속되면 엔진이 급격하게 고
회전될 수 있으며 , 이는 엔진과 변속기의
손상을 야기시킵니다 .

• 「
5
단
」 또는
「6
단
」
(사양 적용시)으로 변속할
때 변속 레버를 오른쪽으로 밀어서 변속하
십시오 . 그렇지 않을 경우 우연히
「3
단
」 또
는 「4
단
」으로 변속되어 엔진이 손상될 수
있습니다 .
주 의

̰ 수동변속기 작동

▶ 클러치의 사용 요령
변속레버를 조작할 때는 반드시 클러치 페달
을 완전히 밟은 후에 변속하십시오.
클러치 잠금 장치( Clutch Lock )
(사양 적용시)
가 장착된 차량은 클러치를 밟지 않으면 시동
이 걸리지 않습니다.
후진시에는 반드시 차량이 완전히 정지한 후 변속레버를 「중립
」위치에서
「R
」(후진)의 위치
로 변속하십시오.
차량을 출발시키기 위해서는 완전히 밟고 있 던 클러치 페달을 천천히 놓으면서 가속페달
을 밟아 출발하십시오.
정지 상태에서 「1
단
」 또는
「R
」(후진)로 변속이
어려울 경우 , 변속기를 중립에 놓고 클러치 페
달을 떼었다가 다시 밟고 「1
단
」 또는
「R
」(후진)
로 변속하십시오.
겨울철 기온이 낮을 경우 변속기 오일이 따뜻 해지기 전에는 변속이 어려울 수 있습니다. 이
것은 정상적인 현상이며 기계적 이상이 아닙
니다.

▶ 저단 변속
교통 정체 시 또는 언덕 오르막길 주행 시에
서행해야 할 경우는 엔진에 무리가 올 수 있으
므로 저단으로 변속하십시오. 저단 변속을 하
면 엔진이 꺼지지 않고 다시 속도를 내야 할
경우 보다 빨리 가속을 할 수 있습니다.
내리막길 주행시의 저단 변속은 안전속도를 유지하고 브레이크의 수명을 연장시킬 수 있
습니다.
수동변속기(사양 적용시)
중립
OTQ057004
OCM050003

̰B타입

̰A타입
❶
변속 레버 링
 링(1)을 당긴상태에서 변속레버를 작동시킴
⇨ 링(1)의 당김 없이 변속레버를 작동시킴
중립
TQ-5-시동및주행.indd 102012-01-16 오후 3:52:50

시동 및 주행
5-11

• 고단에서 저단으로 변속하고자 할 때에는
한번에 두단 이상 저단으로 변속하지 마십
시오
. 또한 , 엔진이 고속 (5,000 rpm 이상 )
으로 회전하고 있는 상태에서는 저단으로
변속하지 마십시오 . 엔진 손상을 야기할 수
있습니다 .
고단에서 저단으로 변속된 후 저단에서도 엔진 회전수가 회전계의 적색 구간에 들어
가지 않도록 주의하십시오 .
주 의
알아두기
반 클러치란?
클러치 페달을 밟을 때 완전히 밟지 않거
나, 놓지 않은 상태로 동력이 클러치에 전달되어 클러치가 미끄러지는 상태

̰ 올바른 운전요령

• 불필요한 반 클러치 사용을 자제하여 주십
시오
. 반 클러치를 자주 사용하게 되면 클
러치 커버 및 클러치 디스크가 마찰열에 의
해 쉽게 마모됩니다 . 변속할 때를 제외하고
주행 중에 클러치 페달 위에 발을 올려 놓
지 마십시오 .

• 언덕길에서 정차하는 동안 반 클러치를 사
용하여 차를 정지시키려 하지 마십시오
. 클
러치 디스크가 조기 손상됩니다 .

• 클러치 페달 작동은 끝까지 밟아야 하며 페
달을 밟을 때 페달이 원위치 되기 전에 다
시 밟지 않도록 주의하십시오
. 클러치 페달
이 원위치로 돌아오기 전에 다시 밟는 과정
이 반복되면 클러치 시스템 고장의 원인이
될 수도 있습니다 .

• 규정된 적재중량 이상으로 과적하지 마십
시오
. 과적상태에서 출발 및 운행 시 비정
상적으로 과대한 클러치 디스크 마찰열이
발생되어 클러치 커버 및 클러치 디스크의
고장원인 될 수 있습니다 .

• 정지상태에서 출발 시
「2
단
」 출발을 자제하
십시오 .
「2
단
」 출발 시에는 비정상적으로
과대한 클러치 디스크 마찰열이 발생되어
클러치 커버 및 클러치 디스크의 고장원인
이 될 수 있습니다 .

• 고속 주행중에 갑자기 저단으로 변속하지
마십시오
. 엔진 및 변속기에 손상을 줄 수
있습니다 .

• 차량의 원활한 주행과 연료절감을 위하여
적정 변속시기에 변속하십시오
. 회전계의
바늘이 적색눈금을 넘지 않도록 하십시오 .
엔진 손상을 야기시킵니다 .
• 주행중 기어를 변속할 때 외에는 변속레버
에 손을 올려 놓고 운전하지 마십시오
. 변
속기 내부 부품 마모의 원인이 됩니다 .
주 의 주 의 주 의
• 출발 및 후진 시 변속 후에 클러치 페달
에서 너무 빨리 발을 떼게 되면 시동이
꺼져 불의의 사고를 당할 수 있습니다
.

• 운전석을 떠나기 전에는 평탄한 장소에
서 반드시 주차 브레이크를 작동시켜 놓고
, 엔진 시동을 끄십시오 . 그리고 변속
레버를 「1
」단 또는
「R
」(
후진 )에 위치시키
십시오 . 그렇지 않을 경우 , 예상치 못한
차량의 갑작스런 움직임으로 심각한 사
고를 초래할 수 있습니다 .
경 고
TQ-5-시동및주행.indd 112012-01-16 오후 3:52:50

시동 및 주행
5-12

̰ 자동변속기 작동

▶ 변속 위치별 기능
자동변속기는 변속레버의 위치 , 차량 속도 , 가
속 페달의 위치에 따라 1속 ~ 5 속(또는 4속
(사
양 적용시)
)까지 자동으로 변속됩니다. 변속레
버의 위치는 계기판에 표시됩니다.
「D
」,

「R
」 및 스포츠 모드 구간(
+, - )위치에서는
가속 페달을 밟지 않아도 브레이크만 해제되
면 차량이 전진 또는 후진하게 됩니다. 이 위치
에서 차량을 멈추고자 할 때는 반드시 브레이
크 페달을 밟고 계십시오.
미끄러지기 쉬운 도로에서의 급격한 엔진
브레이크 조작 (변속레버를 고단에서 저단
으로 내리는 것 )은 타이어가 미끄러질 위험
이 있으므로 사용하지 마십시오 .
경 고

● P (주차)
• 주차할 때 또는 엔진 정지 및 시동시 차량이 움
직이지 않도록 변속기가 잠기는 위치입니다.
• 주 ,정차할 경우 , 브레이크 페달을 밟은 채로 변
속레버를 「P
」(주차)로 놓고 주차 브레이크를
확실히 작동하십시오.
• 주차 브레이크 대용으로 사용하지 말고 주 ,정
차시 반드시 주차 브레이크와 함께 사용하십
시오.
「 P
」(
주차 ) 위치로 변속할 때는 반드시 차량이
정지한 상태에서 변속하십시오 . 차량이 움직
이는 상태에서 변속하면 자동변속기가 파손될
수 있습니다 .
주 의
버튼(1)을 눌러야만 작동 가능
변속레버를 그대로 작동 가능
※ 변속레버를 움직일 때는 반드시 브레이크 페
달을 밟은 상태에서 레버를 조작하십시오. 브레이크를 밟고 버튼(
1)을 눌러야만
작동 가능
(변속레버 잠금장치 장착 차량)
변속레버
디젤차량
자동 모드
OTQ057006
자동변속기(사양 적용시)
스포츠 모드
L PG 차량
OTQ057006G
오버드라이브버튼
1
TQ-5-시동및주행.indd 122012-01-16 오후 3:52:51
