2011 Hyundai Grand Starex 그랜드 스타렉스 - 사용 설명서 (in Korean)

정기 점검
7-27

̰ 주차 브레이크 작동 상태 점검
정기 점검 주기에 따라 반드시 안전한 상태에서
주차 브레이크 점검을 실시하십시오. •
전 ·후방에 차량이 없는 상태에서 주차 브레이
크 레버를 당겨 가파른 언덕길에서 제동이 되
는지 점검하십시오.
• 평탄하고 안전한 장소에 주차시킨 후 , 주차 브
레이크가 완전히 해제된 상태에서 주차 브레
이크 레버를 20kg의 힘으로 당겼을 때 7회
“딸
깍 ”거리는지 확인하십시오. 주차 브레이크 점검값이 정상범위에서 벗어나거
나 언덕길에서 제동이 되지 않을 때는 자사 직영
서비스센터 또는 서비스협력사에 정비를 의뢰하
십시오.
주차 브레이크 점검
주차 브레이크가 작동된 상태에서 주행하면 브
레이크 패드의 과다한 마모의 원인이 됩니다
.
주 의
벨트가 낡았거나 손상되었으면 벨트를 반드시
교환하십시오.
그대로 주행하면 오버히트나 배터리 방전 또
는 조향핸들 잠김 등을 초래할 수 있습니다 .
주 의

• 벨 트 점 검 작 업 시 시 동 스 위 치 를
「 LOCK
」 또는
「ACC
」로 하십시오
.

• 구동벨트로부터 옷자락
, 머리카락 , 넥타
이 등을 멀리하십시오 . 위험합니다 .
경 고

̰ 구동 벨트
정기 점검 주기표의 점검 및 교환 시기에 따라 자
사 직영 서비스센터 또는 서비스협력사에 점검
및 교환을 의뢰하십시오.
벨트 점검
OTQ057008
TQ-7-정기점검.indd 272012-01-16 오후 3:59:12

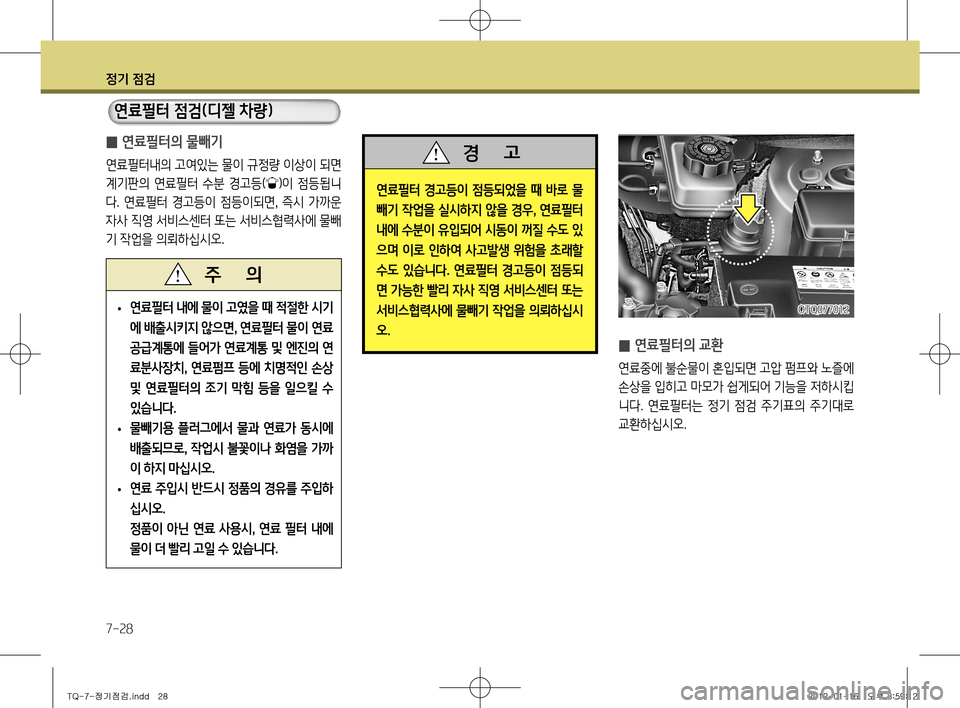

정기 점검
7-28

̰ 연료필터의 교환
연료중에 불순물이 혼입되면 고압 펌프와 노즐에
손상을 입히고 마모가 쉽게되어 기능을 저하시킵
니다. 연료필터는 정기 점검 주기표의 주기대로
교환하십시오.
연료필터 경고등이 점등되었을 때 바로 물
빼기 작업을 실시하지 않을 경우
, 연료필터
내에 수분이 유입되어 시동이 꺼질 수도 있
으며 이로 인하여 사고발생 위험을 초래할
수도 있습니다 . 연료필터 경고등이 점등되
면 가능한 빨리 자사 직영 서비스센터 또는
서비스협력사에 물빼기 작업을 의뢰하십시오 .
경 고
̰ 연료필터의 물빼기
연료필터내의 고여있는 물이 규정량 이상이 되면
계기판의 연료필터 수분 경고등(
)이 점등됩니
다. 연료필터 경고등이 점등이되면 , 즉시 가까운
자사 직영 서비스센터 또는 서비스협력사에 물빼
기 작업을 의뢰하십시오.

• 연료필터 내에 물이 고였을 때 적절한 시기
에 배출시키지 않으면
, 연료필터 물이 연료
공급계통에 들어가 연료계통 및 엔진의 연
료분사장치 , 연료펌프 등에 치명적인 손상
및 연료필터의 조기 막힘 등을 일으킬 수
있습니다 .

• 물빼기용 플러그에서 물과 연료가 동시에
배출되므로
, 작업시 불꽃이나 화염을 가까
이 하지 마십시오 .

• 연료 주입시 반드시 정품의 경유를 주입하
십시오
.
정품이 아닌 연료 사용시 , 연료 필터 내에
물이 더 빨리 고일 수 있습니다 .
주 의
연료필터 점검(디젤 차량)
OTQ077012
TQ-7-정기점검.indd 282012-01-16 오후 3:59:12

정기 점검
7-29

̰ 필터의 교환
1
. 에어클리너 커버의 클립을 푸십시오.

̰ 필터의 점검
에어클리너 필터의 상태 불량은 엔진수명의 단 축
, 매연의 과다발생 , 엔진 출력의 저하 등에 직
접적인 영향을 주는 부품입니다.
정기 점검 주기에 따라 점검 , 교환하십시오.
특히 , 비포장 도로나 먼지가 많은 도로에서 주행
하면 먼지가 더욱 많이 흡입되므로 철저하게 관
리하시고 , 통상 조건보다 더 자주 필터를 교환하
십시오.( 「 정기 점검 주기표
-가혹 조건
」 참조) 2
. 에어클리너 커버를 분리하십시오.
에어클리너 점검
OTQ077013OTQ077014OTQ077015
TQ-7-정기점검.indd 292012-01-16 오후 3:59:13

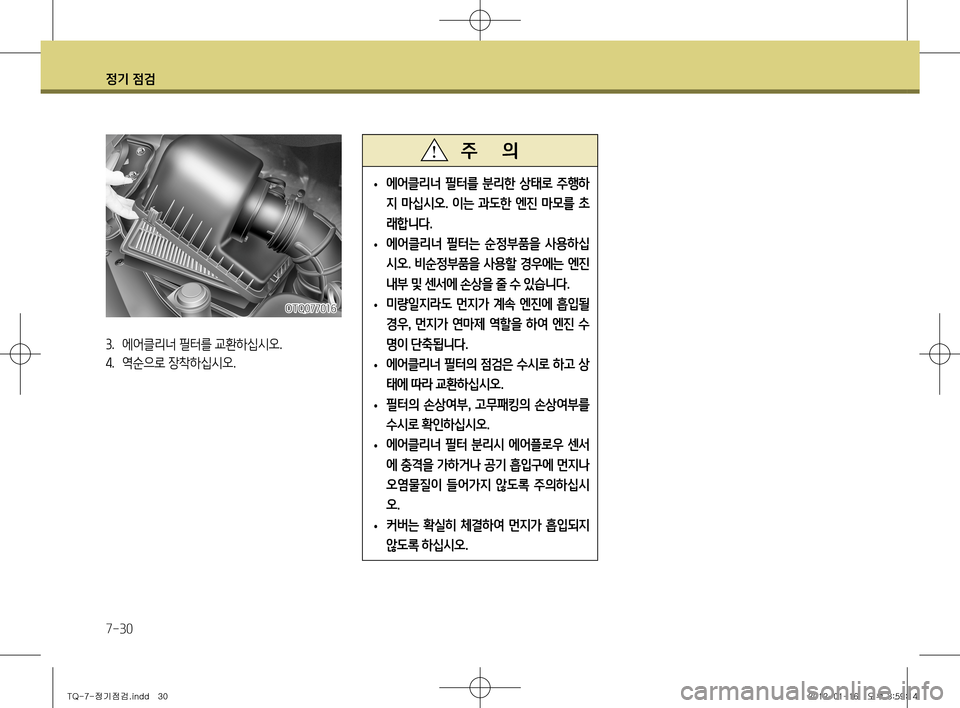

정기 점검
7-30
3. 에어클리너 필터를 교환하십시오.
4 . 역순으로 장착하십시오.

• 에어클리너 필터를 분리한 상태로 주행하
지 마십시오
. 이는 과도한 엔진 마모를 초
래합니다 .

• 에어클리너 필터는 순정부품을 사용하십
시오
. 비순정부품을 사용할 경우에는 엔진
내부 및 센서에 손상을 줄 수 있습니다 .

• 미량일지라도 먼지가 계속 엔진에 흡입될
경우
, 먼지가 연마제 역할을 하여 엔진 수
명이 단축됩니다 .

• 에어클리너 필터의 점검은 수시로 하고 상
태에 따라 교환하십시오
.

• 필터의 손상여부
, 고무패킹의 손상여부를
수시로 확인하십시오 .

• 에어클리너 필터 분리시 에어플로우 센서
에 충격을 가하거나 공기 흡입구에 먼지나
오염물질이 들어가지 않도록 주의하십시오
.

• 커버는 확실히 체결하여 먼지가 흡입되지
않도록 하십시오
.
주 의
OTQ077016
TQ-7-정기점검.indd 302012-01-16 오후 3:59:14

정기 점검
7-31

̰ 필터의 점검
공조 장치용 에어필터는 매
15,000km 마다 정기
적으로 교환하고 대기오염이 심한 도시지역이나
먼지가 많은 비포장도로 등을 장기간 운행하는
경우에는 수시로 점검하여 조기에 교환하십시오.
직접 교환하고자 할 때에는 다음과 같은 방법으
로 교환하고 이때 다른 부품에 손상이 가지 않도
록 주의하십시오.

̰ 필터의 교환
1
. 글로브 박스를 열고 오른쪽 옆면의 지지대( 1)
를 분리하십시오.
2 . 글로브 박스의 양옆에 있는 스토퍼를 분리하
십시오.
공조 장치용 에어필터 점검
OTQ077018OTQ077019
TQ-7-정기점검.indd 312012-01-16 오후 3:59:14

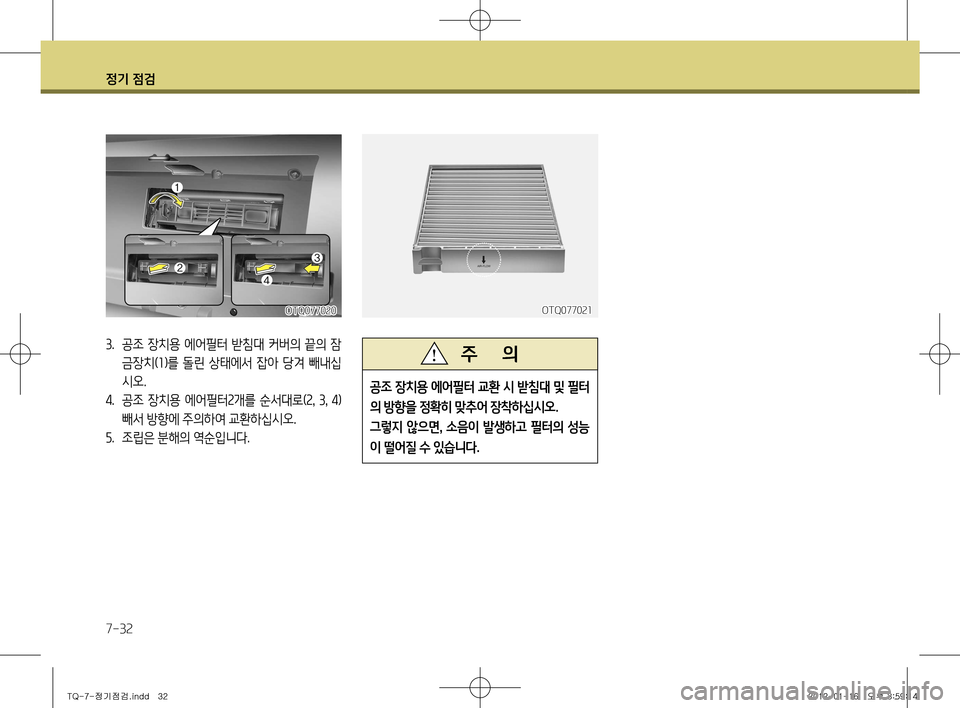

정기 점검
7-32
3. 공조 장치용 에어필터 받침대 커버의 끝의 잠
금장치( 1)를 돌린 상태에서 잡아 당겨 빼내십
시오.
4 . 공조 장치용 에어필터 2개를 순서대로( 2, 3, 4 )
빼서 방향에 주의하여 교환하십시오.
5 . 조립은 분해의 역순입니다.
OTQ077021
공조 장치용 에어필터 교환 시 받침대 및 필터
의 방향을 정확히 맞추어 장착하십시오 .
그렇지 않으면 , 소음이 발생하고 필터의 성능
이 떨어질 수 있습니다 .
주 의
OTQ077020
TQ-7-정기점검.indd 322012-01-16 오후 3:59:14

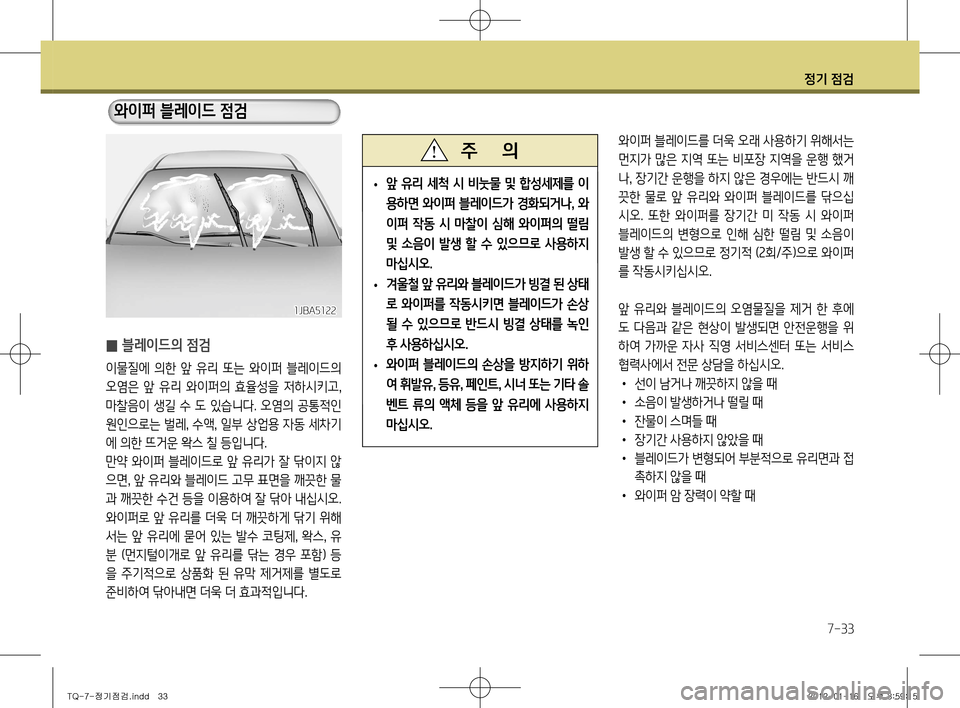

정기 점검
7-33
와이퍼 블레이드를 더욱 오래 사용하기 위해서는
먼지가 많은 지역 또는 비포장 지역을 운행 했거나, 장기간 운행을 하지 않은 경우에는 반드시 깨
끗한 물로 앞 유리와 와이퍼 블레이드를 닦으십
시오. 또한 와이퍼를 장기간 미 작동 시 와이퍼
블레이드의 변형으로 인해 심한 떨림 및 소음이
발생 할 수 있으므로 정기적 ( 2회/주)으로 와이퍼
를 작동시키십시오.
앞 유리와 블레이드의 오염물질을 제거 한 후에
도 다음과 같은 현상이 발생되면 안전운행을 위
하여 가까운 자사 직영 서비스센터 또는 서비스
협력사에서 전문 상담을 하십시오. • 선이 남거나 깨끗하지 않을 때
• 소음이 발생하거나 떨릴 때
• 잔물이 스며들 때
• 장기간 사용하지 않았을 때
• 블레이드가 변형되어 부분적으로 유리면과 접
촉하지 않을 때
• 와이퍼 암 장력이 약할 때

• 앞 유리 세척 시 비눗물 및 합성세제를 이
용하면 와이퍼 블레이드가 경화되거나
, 와
이퍼 작동 시 마찰이 심해 와이퍼의 떨림
및 소음이 발생 할 수 있으므로 사용하지
마십시오 .

• 겨울철 앞 유리와 블레이드가 빙결 된 상태
로 와이퍼를 작동시키면 블레이드가 손상
될 수 있으므로 반드시 빙결 상태를 녹인
후 사용하십시오
.

• 와이퍼 블레이드의 손상을 방지하기 위하
여 휘발유
, 등유 , 페인트 , 시너 또는 기타 솔
벤트 류의 액체 등을 앞 유리에 사용하지
마십시오 .
주 의

̰ 블레이드의 점검
이물질에 의한 앞 유리 또는 와이퍼 블레이드의
오염은 앞 유리 와이퍼의 효율성을 저하시키고
,
마찰음이 생길 수 도 있습니다. 오염의 공통적인
원인으로는 벌레 , 수액 , 일부 상업용 자동 세차기
에 의한 뜨거운 왁스 칠 등입니다.
만약 와이퍼 블레이드로 앞 유리가 잘 닦이지 않
으면 , 앞 유리와 블레이드 고무 표면을 깨끗한 물
과 깨끗한 수건 등을 이용하여 잘 닦아 내십시오.
와이퍼로 앞 유리를 더욱 더 깨끗하게 닦기 위해
서는 앞 유리에 묻어 있는 발수 코팅제 , 왁스 , 유
분 (먼지털이개로 앞 유리를 닦는 경우 포함) 등
을 주기적으로 상품화 된 유막 제거제를 별도로
준비하여 닦아내면 더욱 더 효과적입니다.
와이퍼 블레이드 점검
1JBA5122
TQ-7-정기점검.indd 332012-01-16 오후 3:59:15

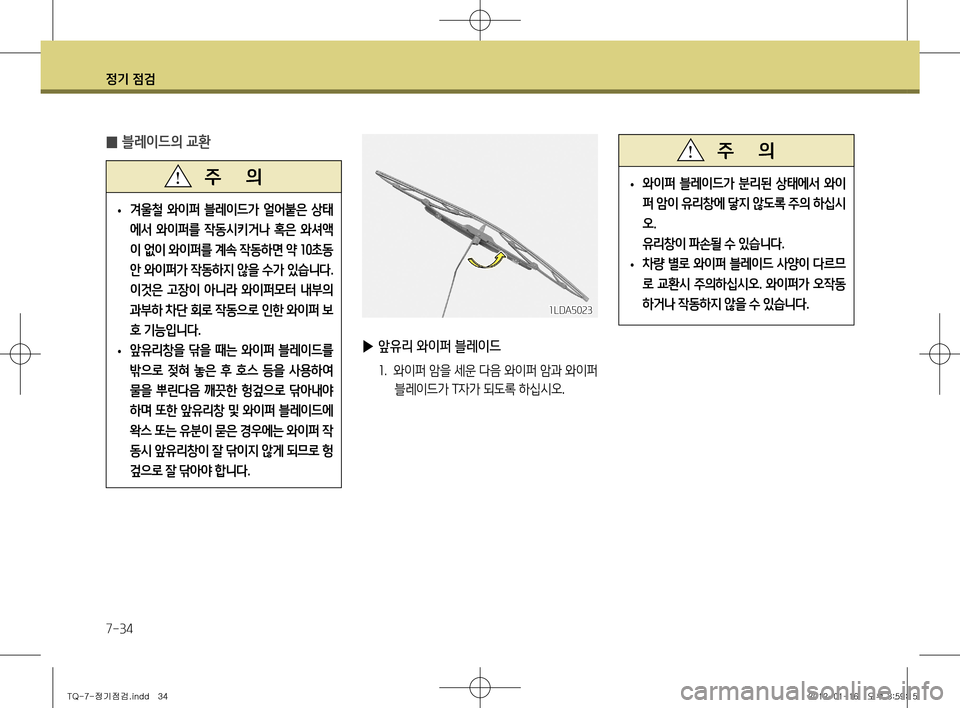

정기 점검
7-34

▶ 앞유리 와이퍼 블레이드
1. 와이퍼 암을 세운 다음 와이퍼 암과 와이퍼
블레이드가 T자가 되도록 하십시오.

̰ 블레이드의 교환
1LDA5023

• 와이퍼 블레이드가 분리된 상태에서 와이
퍼 암이 유리창에 닿지 않도록 주의 하십시오
.
유리창이 파손될 수 있습니다 .

• 차량 별로 와이퍼 블레이드 사양이 다르므
로 교환시 주의하십시오
. 와이퍼가 오작동
하거나 작동하지 않을 수 있습니다 .
주 의

• 겨울철 와이퍼 블레이드가 얼어붙은 상태
에서 와이퍼를 작동시키거나 혹은 와셔액
이 없이 와이퍼를 계속 작동하면 약
10초동
안 와이퍼가 작동하지 않을 수가 있습니다 .
이것은 고장이 아니라 와이퍼모터 내부의
과부하 차단 회로 작동으로 인한 와이퍼 보
호 기능입니다 .

• 앞유리창을 닦을 때는 와이퍼 블레이드를
밖으로 젖혀 놓은 후 호스 등을 사용하여
물을 뿌린다음 깨끗한 헝겊으로 닦아내야
하며 또한 앞유리창 및 와이퍼 블레이드에
왁스 또는 유분이 묻은 경우에는 와이퍼 작
동시 앞유리창이 잘 닦이지 않게 되므로 헝
겊으로 잘 닦아야 합니다
.
주 의
TQ-7-정기점검.indd 342012-01-16 오후 3:59:15
