2011 Hyundai Grand Starex 그랜드 스타렉스 - 사용 설명서 (in Korean)

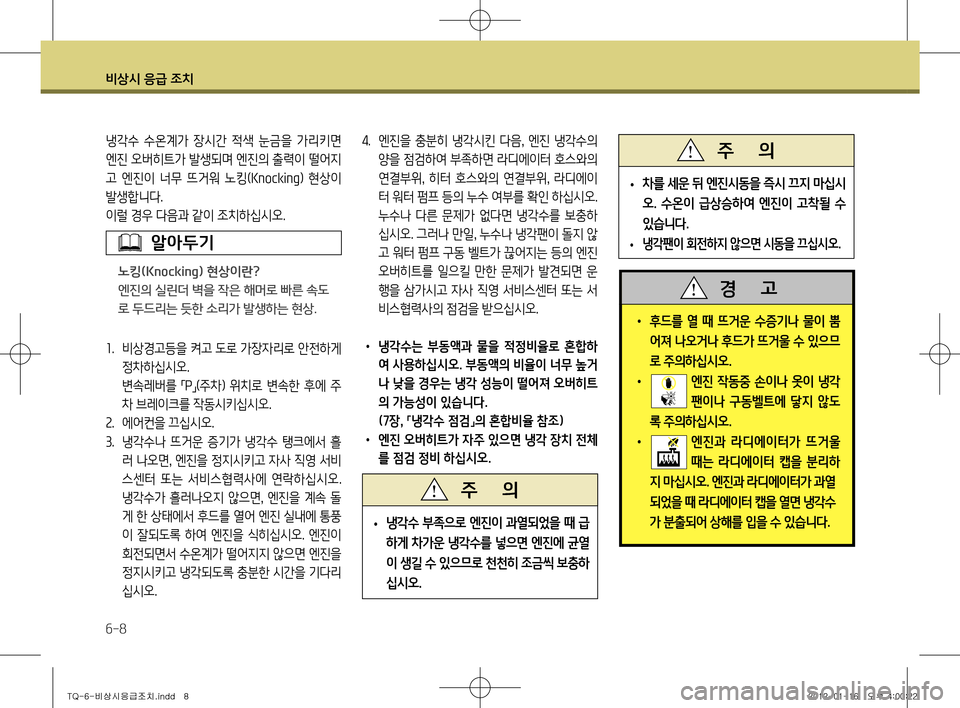

비상시 응급 조치
6-8

• 차를 세운 뒤 엔진시동을 즉시 끄지 마십시 오
. 수온이 급상승하여 엔진이 고착될 수
있습니다 .

• 냉각팬이 회전하지 않으면 시동을 끄십시오
.
주 의

• 냉각수 부족으로 엔진이 과열되었을 때 급
하게 차가운 냉각수를 넣으면 엔진에 균열
이 생길 수 있으므로 천천히 조금씩 보충하
십시오
.
주 의
냉각수 수온계가 장시간 적색 눈금을 가리키면
엔진 오버히트가 발생되며 엔진의 출력이 떨어지
고 엔진이 너무 뜨거워 노킹( Knocking) 현상이
발생합니다.
이럴 경우 다음과 같이 조치하십시오. 1 . 비상경고등을 켜고 도로 가장자리로 안전하게
정차하십시오.
변속레버를 「P
」(주차) 위치로 변속한 후에 주
차 브레이크를 작동시키십시오.
2 . 에어컨을 끄십시오.
3 . 냉각수나 뜨거운 증기가 냉각수 탱크에서 흘
러 나오면 , 엔진을 정지시키고 자사 직영 서비
스센터 또는 서비스협력사에 연락하십시오.
냉각수가 흘러나오지 않으면 , 엔진을 계속 돌
게 한 상태에서 후드를 열어 엔진 실내에 통풍
이 잘되도록 하여 엔진을 식히십시오. 엔진이
회전되면서 수온계가 떨어지지 않으면 엔진을
정지시키고 냉각되도록 충분한 시간을 기다리
십시오. 4
. 엔진을 충분히 냉각시킨 다음 , 엔진 냉각수의
양을 점검하여 부족하면 라디에이터 호스와의
연결부위 , 히터 호스와의 연결부위 , 라디에이
터 워터 펌프 등의 누수 여부를 확인 하십시오.
누수나 다른 문제가 없다면 냉각수를 보충하 십시오. 그러나 만일 , 누수나 냉각팬이 돌지 않
고 워터 펌프 구동 벨트가 끊어지는 등의 엔진
오버히트를 일으킬 만한 문제가 발견되면 운
행을 삼가시고 자사 직영 서비스센터 또는 서
비스협력사의 점검을 받으십시오.
• 냉각수는 부동액과 물을 적정비율로 혼합하
여 사용하십시오. 부동액의 비율이 너무 높거
나 낮을 경우는 냉각 성능이 떨어져 오버히트의 가능성이 있습니다.
(7장, 냉각수 점검의 혼합비율 참조) • 엔진 오버히트가 자주 있으면 냉각 장치 전체
를 점검 정비 하십시오.
알아두기
노킹(Knocking) 현상이란?
엔진의 실린더 벽을 작은 해머로 빠른 속도로 두드리는 듯한 소리가 발생하는 현상.
• 후드를 열 때 뜨거운 수증기나 물이 뿜
어져 나오거나 후드가 뜨거울 수 있으므
로 주의하십시오 .
• 엔진 작동중 손이나 옷이 냉각
팬이나 구동벨트에 닿지 않도
록 주의하십시오 .
• 엔진과 라디에이터가 뜨거울
때는 라디에이터 캡을 분리하
지 마십시오 . 엔진과 라디에이터가 과열
되었을 때 라디에이터 캡을 열면 냉각수
가 분출되어 상해를 입을 수 있습니다 .
경 고
TQ-6-비상시응급조치.indd 82012-01-16 오후 4:00:22

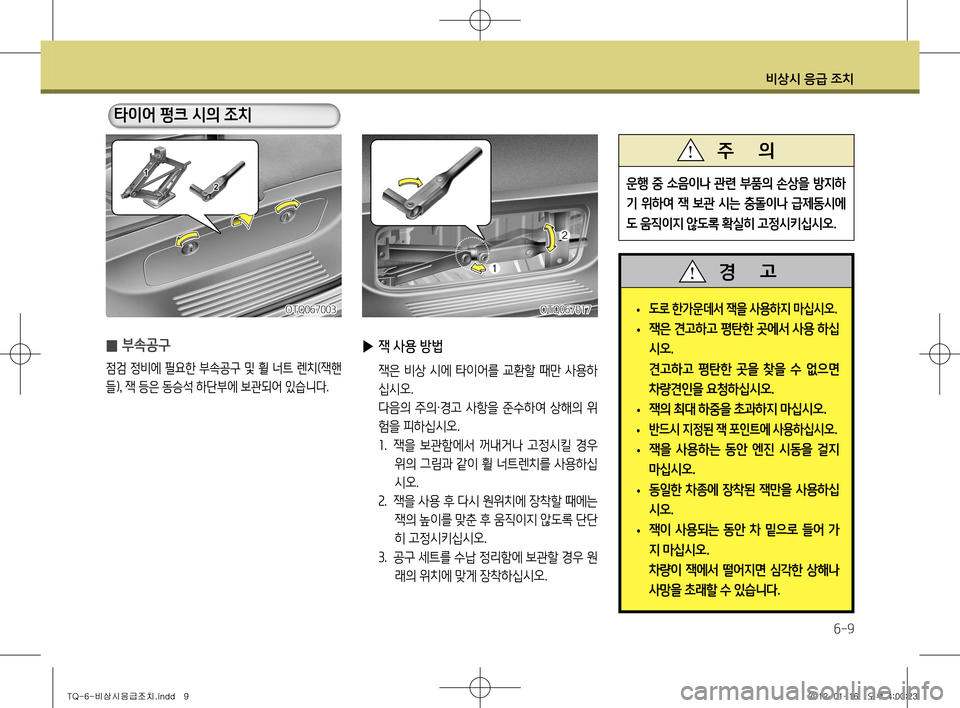

비상시 응급 조치
6-9

▶ 잭 사용 방법
잭은 비상 시에 타이어를 교환할 때만 사용하
십시오.
다음의 주의 ·경고 사항을 준수하여 상해의 위
험을 피하십시오. 1 . 잭을 보관함에서 꺼내거나 고정시킬 경우
위의 그림과 같이 휠 너트렌치를 사용하십
시오.
2 . 잭을 사용 후 다시 원위치에 장착할 때에는
잭의 높이를 맞춘 후 움직이지 않도록 단단
히 고정시키십시오.
3 . 공구 세트를 수납 정리함에 보관할 경우 원
래의 위치에 맞게 장착하십시오.
운행 중 소음이나 관련 부품의 손상을 방지하
기 위하여 잭 보관 시는 충돌이나 급제동시에
도 움직이지 않도록 확실히 고정시키십시오 .
주 의

• 도로 한가운데서 잭을 사용하지 마십시오
.

• 잭은 견고하고 평탄한 곳에서 사용 하십
시오
.
견고하고 평탄한 곳을 찾을 수 없으면 차량견인을 요청하십시오 .

• 잭의 최대 하중을 초과하지 마십시오
.

• 반드시 지정된 잭 포인트에 사용하십시오
.

• 잭을 사용하는 동안 엔진 시동을 걸지
마십시오
.

• 동일한 차종에 장착된 잭만을 사용하십
시오
.

• 잭이 사용되는 동안 차 밑으로 들어 가
지 마십시오
.
차량이 잭에서 떨어지면 심각한 상해나 사망을 초래할 수 있습니다 .
경 고

̰ 부속공구
점검 정비에 필요한 부속공구 및 휠 너트 렌치(잭핸
들)
, 잭 등은 동승석 하단부에 보관되어 있습니다.
OTQ067003OTQ067017
타이어 펑크 시의 조치
TQ-6-비상시응급조치.indd 92012-01-16 오후 4:00:23

비상시 응급 조치
6-10

̰ 예비 타이어 분리·장착
차량의 뒷쪽 차체 바로 밑에 예비 타이어가 장착
되어 있습니다.1
. 테일게이트를 열고 플라스틱 커버를
‘-
’자 드
라이버 또는 동전을 이용하여 분리하십시오.
OTQ067004
2 . 육각 볼트에 휠 너트 렌치를 끼운 후 타이어가
지면에 닿아 느슨하게 될때까지 시계 반대 방
향으로 돌리십시오.
이때 , 휠 너트 렌치를 과도하게 돌리면 예비 타
이어 탈장착 장치에 고장이 발생할 수 있으므
로 주의하십시오.
OTQ067005
3 . 예비 타이어를 뒷쪽으로 끌어낸 후 예비 타이
어 중앙으로부터 고정장치( 1)를 제거하십시
오.
OTQ067006
TQ-6-비상시응급조치.indd 102012-01-16 오후 4:00:24

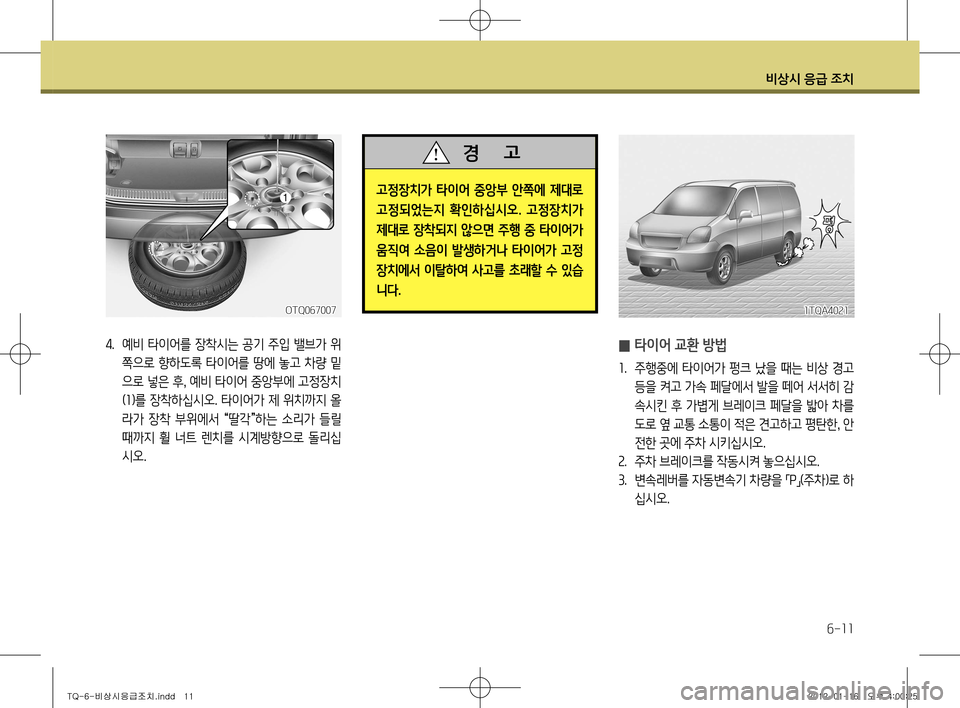

비상시 응급 조치
6-11
4. 예비 타이어를 장착시는 공기 주입 밸브가 위
쪽으로 향하도록 타이어를 땅에 놓고 차량 밑
으로 넣은 후 , 예비 타이어 중앙부에 고정장치
( 1 )를 장착하십시오. 타이어가 제 위치까지 올
라가 장착 부위에서 “딸각
”하는 소리가 들릴
때까지 휠 너트 렌치를 시계방향으로 돌리십
시오.
OTQ067007
고정장치가 타이어 중앙부 안쪽에 제대로
고정되었는지 확인하십시오 . 고정장치가
제대로 장착되지 않으면 주행 중 타이어가
움직여 소음이 발생하거나 타이어가 고정
장치에서 이탈하여 사고를 초래할 수 있습
니다 .
경 고

̰ 타이어 교환 방법
1
. 주행중에 타이어가 펑크 났을 때는 비상 경고
등을 켜고 가속 페달에서 발을 떼어 서서히 감
속시킨 후 가볍게 브레이크 페달을 밟아 차를
도로 옆 교통 소통이 적은 견고하고 평탄한 , 안
전한 곳에 주차 시키십시오.
2 . 주차 브레이크를 작동시켜 놓으십시오.
3 . 변속레버를 자동변속기 차량을
「P
」(주차)로 하
십시오.
1TQA4021
TQ-6-비상시응급조치.indd 112012-01-16 오후 4:00:25

비상시 응급 조치
6-12
4. 차량 후방에 비상용 삼각판을 세워 통행하는
차량에 주의를 주십시오.
반드시 비상 경고등을 켜고 특히 고속도로나 자동차 전용도로에서는 차량 후방(주간 100m,
야간 200m )에 고장차량을 확인할 수 있는 비
상용 삼각판을 설치하십시오.
5 . 예비 타이어 , 잭과 휠 너트 렌치 등 공구를 준
비 하십시오.
OTQ047006
6 . 교환할 타이어의 대각에 있는 타이어에 고임
목을 설치 하십시오.
OTQ067022고임목

• 타이어를 교환하는 동안 움직임을 방지
하기 위하여 항상 주차 브레이크를 완전
히 작동시키고 교환되는 타이어의 대각
선 타이어에 고임목을 고이십시오
.

• 타이어가 교환되는 동안 절대 엔진시동
을 걸지 마십시오
. 차량의 갑작스런 움
직임으로 사고를 초래하여 상해를 입을
수 있습니다 .
경 고
OTQ067008
7. 타이어에 체결되어 있는 너트는 렌치를 이용
하여 시계 반대 방향으로 각각 한번씩 돌려 푸
십시오. 이 때 너트를 완전히 풀어 분리하지 말
고 너트를 푸는 순서는 대각으로 하십시오.
TQ-6-비상시응급조치.indd 122012-01-16 오후 4:00:25

비상시 응급 조치
6-13
OTQ067018
8. 교환하여야 할 타이어에서 가장 가까운 잭 포
인트 아래에 잭을 위치 시키십시오.
( 「잭 사용 방법
」 참조)
• 잭이 미끄러지지 않도록 확실하게 잭을 받
치십시오. 또한 기름이 묻어 있을 경우에는
깨끗이 닦고나서 잭을 받치십시오.
• 잭이 확실하게 끼워졌는지를 확인하고 나
서 잭을 올리십시오. 9
. 잭에 휠 너트 렌치를 결합하여 타이어가 지면
에서 떨어질 때까지 (최대 30mm) 올리십시오.
바퀴의 너트를 풀기전에 안전하게 잭업 되었 는지를 확인하십시오.
OTQ067016
10. 휠 너트를 풀고 펑크난 타이어를 떼어 내십시
오.
11 . 예비 타이어를 위치시키고 손으로 너트를 끼
운 후 약간씩 조이십시오.
12 . 휠 너트 렌치(잭핸들)를 시계 반대 방향으로
돌려 타이어를 지면으로 내리십시오.
장시간 잭업 시에는 안전을 위하여 각목 등
으로 차량을 지탱하십시오 . 차량이 잭에서
떨어지면 심각한 상해를 초래할 수도 있습
니다 .
경 고
TQ-6-비상시응급조치.indd 132012-01-16 오후 4:00:26

비상시 응급 조치
6-14
13. 휠 너트를 대각의 순서로 2~3회에 걸쳐 규정
토크만큼 완전히 조이십시오.
※ 체결토크
: 9~11kg·m
14 . 잭 및 각종 공구를 정해진 위치에 다시 놓으십
시오.
OTQ067011
• 한번에 규정 토크로 조여 주지 말고 여러 번
으로 나눠서 조이십시오.
타이어를 고정시켜 주는 너트의 조임상태는 매우 중요합니다. 조임상태에 대해 자신이 없
으면 가까운 자사 직영 서비스센터 또는 서비스협력사에서 점검을 받으십시오.
• 예비 타이어를 장착한 후에는 가능한 빨리 공
기압을 점검하시고 필요하면 규정 압력으로 조정하십시오.
(8장, 타이어 및 휠의 공기압 제원 참조)
타이어 장착시 부착 부위가 더러우면 너트가
이완되는 원인이 되므로 타이어가 닿는 모든
면을 청소하고 나서 장착하십시오 .
또한 휠 너트의 나사부가 마모되어 있으면 디
스크 휠에 변형이나 균열이 일어나므로 교환
하십시오 .
주 의

• 너트는 원래의 것 또는 동일한 것을 사용하
십시오
.

• 타이어를 교환했을 때는 약
1,000km 주행
후 다시 한번 휠 너트를 조여 풀림이 없는
지를 점검하십시오 .

• 타이어를 교환한 후 주행 중에 스티어링 휠
이 흔들리거나 차체에 진동이 생길 때는 타
이어의 균형이 맞지 않는 것이므로 타이어
의 균형을 맞추십시오
. 맞춘 후에도 불균형
상태가 계속될 때는 자사 직영 서비스센터
또는 서비스협력사에 정비를 의뢰하십시오 .
주 의
TQ-6-비상시응급조치.indd 142012-01-16 오후 4:00:26

비상시 응급 조치
6-15

• 바퀴 하나가 지면에서 떨어지면 잭으로
부터 차체가 미끄러질 수 있으므로 반드
시 주차 브레이크 레버를 당겨 놓고
, 교
환할 타이어 대각방향의 타이어에 고임
목을 설치 하십시오 .

• 타이어 교환은 반드시 경사없는 평탄하
고 안전한 장소에서 실시하십시오
.

• 체결 토크가 적절하지 못할 경우 제동시
브레이크 떨림 현상이 일어날 수 있으며
, 타이어 이탈 사고의 원인이 될 수 있
습니다 .

• 차량의 예비 타이어를 교환할 경우 항상
바른자세로 교체하시기 바랍니다
. 허리
부상의 원인이 될 수 있습니다 .
경 고
차량 출고 시 제공된 타이어 및 휠과 다른
사이즈, 다른 타입의 타이어와 휠을 사용하
지 마십시오 . 차량의 안전주행에 영향을 미
칠뿐만 아니라 조향력의 상실 및 전복에 따
른 심각한 사고를 유발할 수 있습니다 . 타이
어 교환 시 , 반드시 모든 타이어와 휠은 동
일 사이즈 , 동일 타입 , 동일 트레드 , 동일 제
조사 , 동일 부하 용량의 타이어를 사용하십
시오 . 불가피하게 비포장 도로에서 다른 종
류의 타이어를 장착해서 운행하게 될 지라
도 고속도로에서 운행을 해서는 안됩니다 .
경 고

̰ 견인 트럭으로 견인 시
만일 견인이 필요하다면 되도록 자사 직영 서비
스센터 또는 서비스협력사 또는 견인 전문 업체
를 이용하십시오.
견인하는 가장 좋은 방법은 견인차량을 이용하여
차량 전체를 들어올리는 상차 견인으로 견인하는
것이며
, 두 바퀴를 이용하여 견인 시에는 구동되
는 바퀴인 뒷바퀴를 들어 올려 타이어 구속방식
으로 견인할 수도 있습니다.
견인되기 전에 주차 브레이크를 해제하고 변속레
버를 중립( N) 위치에 놓으십시오.
돌리
상차 견인
타이어 구속 견인
타이어 구속 견인
OTQ067009
차량 견인
