FAHREN MIT DEM HYUNDAI
23

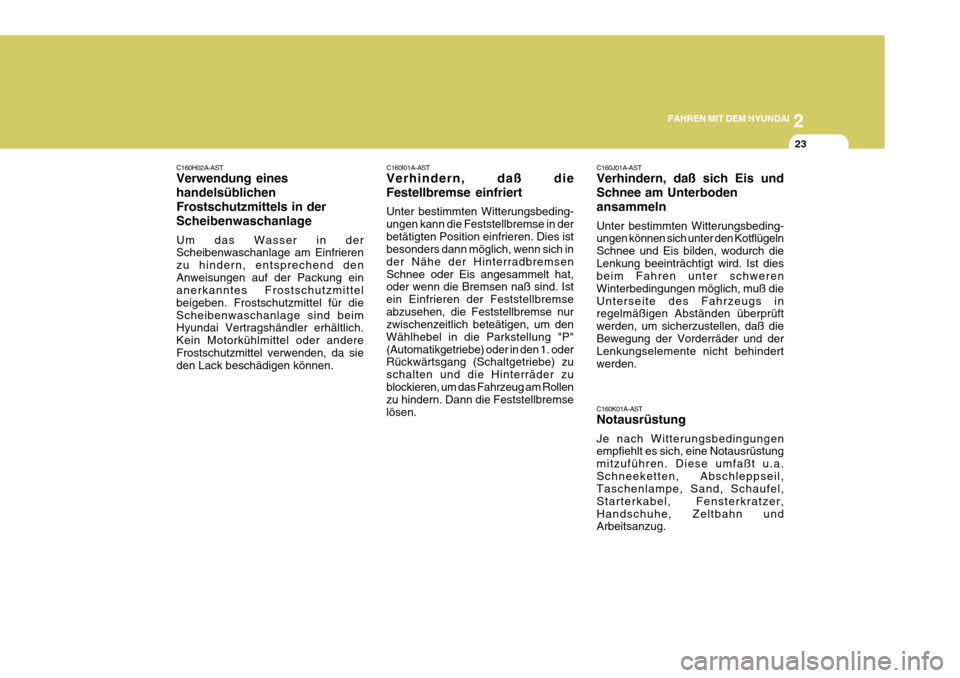

C160I01A-AST Verhindern, daß die Festellbremse einfriert Unter bestimmten Witterungsbeding- ungen kann die Feststellbremse in derbetätigten Position einfrieren. Dies ist besonders dann möglich, wenn sich in der Nähe der HinterradbremsenSchnee oder Eis angesammelt hat, oder wenn die Bremsen naß sind. Ist ein Einfrieren der Feststellbremseabzusehen, die Feststellbremse nur zwischenzeitlich beteätigen, um den Wählhebel in die Parkstellung "P"(Automatikgetriebe) oder in den 1. oder Rückwärtsgang (Schaltgetriebe) zu schalten und die Hinterräder zublockieren, um das Fahrzeug am Rollen zu hindern. Dann die Feststellbremse lösen. C160J01A-AST Verhindern, daß sich Eis und Schnee am Unterbodenansammeln Unter bestimmten Witterungsbeding- ungen können sich unter den Kotflügeln Schnee und Eis bilden, wodurch dieLenkung beeinträchtigt wird. Ist dies beim Fahren unter schweren Winterbedingungen möglich, muß dieUnterseite des Fahrzeugs in regelmäßigen Abständen überprüft werden, um sicherzustellen, daß dieBewegung der Vorderräder und der Lenkungselemente nicht behindert werden. C160K01A-AST Notausrüstung Je nach Witterungsbedingungen empfiehlt es sich, eine Notausrüstung mitzuführen. Diese umfaßt u.a.Schneeketten, Abschleppseil, Taschenlampe, Sand, Schaufel, Starterkabel, Fensterkratzer,Handschuhe, Zeltbahn und Arbeitsanzug.
C160H02A-AST Verwendung eines handelsüblichenFrostschutzmittels in derScheibenwaschanlage Um das Wasser in der Scheibenwaschanlage am Einfrieren zu hindern, entsprechend denAnweisungen auf der Packung ein anerkanntes Frostschutzmittel beigeben. Frostschutzmittel für dieScheibenwaschanlage sind beim Hyundai Vertragshändler erhältlich. Kein Motorkühlmittel oder andereFrostschutzmittel verwenden, da sie den Lack beschädigen können.

2
FAHREN MIT DEM HYUNDAI
29

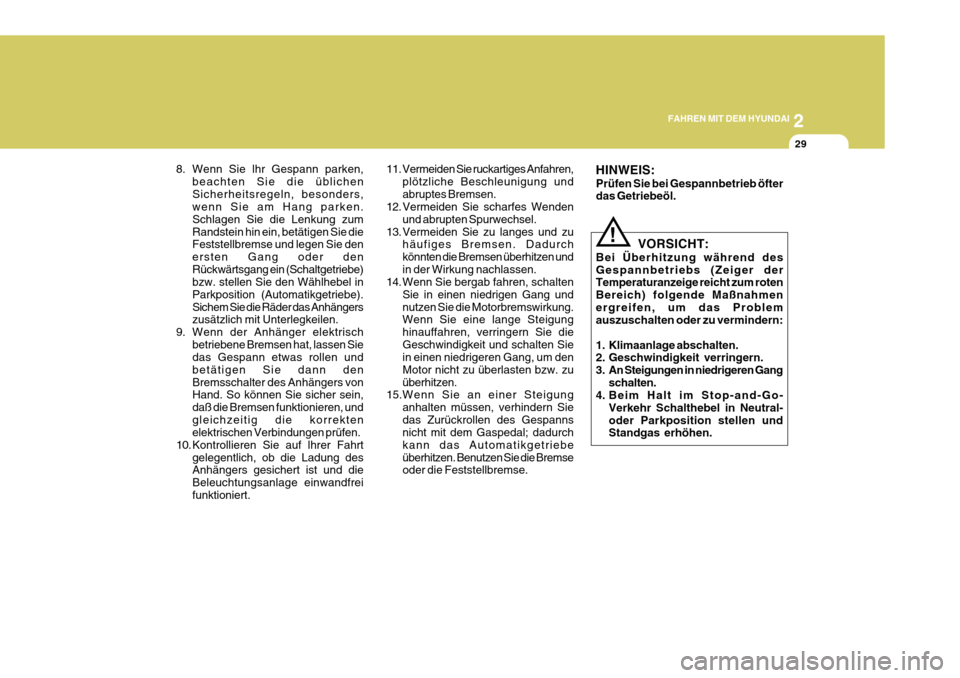

8. Wenn Sie lhr Gespann parken, beachten Sie die üblichen Sicherheitsregeln, besonders, wenn Sie am Hang parken. Schlagen Sie die Lenkung zumRandstein hin ein, betätigen Sie die Feststellbremse und legen Sie den ersten Gang oder denRückwärtsgang ein (Schaltgetriebe) bzw. stellen Sie den Wählhebel in Parkposition (Automatikgetriebe).Sichem Sie die Räder das Anhängers zusätzlich mit Unterlegkeilen.
9. Wenn der Anhänger elektrisch betriebene Bremsen hat, lassen Siedas Gespann etwas rollen und betätigen Sie dann denBremsschalter des Anhängers von Hand. So können Sie sicher sein, daß die Bremsen funktionieren, undgleichzeitig die korrekten elektrischen Verbindungen prüfen.
10. Kontrollieren Sie auf lhrer Fahrt gelegentlich, ob die Ladung desAnhängers gesichert ist und die Beleuchtungsanlage einwandfreifunktioniert. 11. Vermeiden Sie ruckartiges Anfahren,
plötzliche Beschleunigung undabruptes Bremsen.
12. Vermeiden Sie scharfes Wenden
und abrupten Spurwechsel.
13. Vermeiden Sie zu langes und zu häufiges Bremsen. Dadurchkönnten die Bremsen überhitzen undin der Wirkung nachlassen.
14. Wenn Sie bergab fahren, schalten
Sie in einen niedrigen Gang undnutzen Sie die Motorbremswirkung. Wenn Sie eine lange Steigung hinauffahren, verringern Sie dieGeschwindigkeit und schalten Sie in einen niedrigeren Gang, um den Motor nicht zu überlasten bzw. zuüberhitzen.
15.Wenn Sie an einer Steigung
anhalten müssen, verhindern Siedas Zurückrollen des Gespanns nicht mit dem Gaspedal; dadurch kann das Automatikgetriebeüberhitzen. Benutzen Sie die Bremse oder die Feststellbremse.
!
HINWEIS: Prüfen Sie bei Gespannbetrieb öfter das Getriebeöl.
VORSICHT:
Bei Überhitzung während des Gespannbetriebs (Zeiger der Temperaturanzeige reicht zum roten Bereich) folgende Maßnahmenergreifen, um das Problem auszuschalten oder zu vermindern:
1. Klimaanlage abschalten.
2. Geschwindigkeit verringern.
3. An Steigungen in niedrigeren Gang schalten.
4. Beim Halt im Stop-and-Go-
Verkehr Schalthebel in Neutral-oder Parkposition stellen und Standgas erhöhen.

3

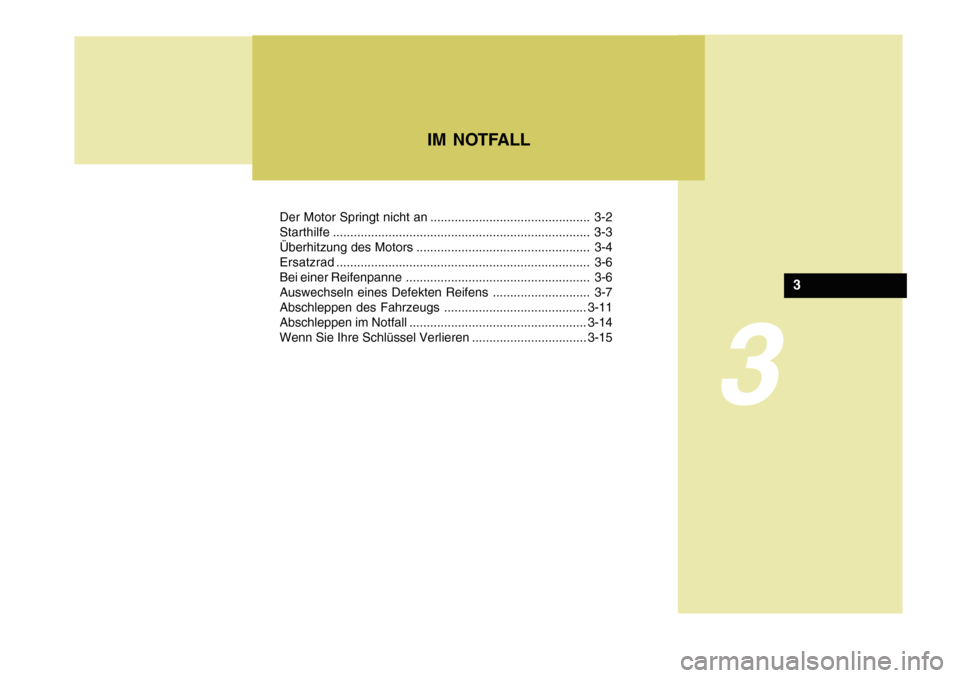

Der Motor Springt nicht an .............................................. 3-2 Starthilfe.......................................................................... 3-3
Überhitzung des Motors .................................................. 3-4Ersatzrad ......................................................................... 3-6
Bei einer Reifenpanne ..................................................... 3-6
Auswechseln eines Defekten Reifens ............................ 3-7
Abschleppen des Fahrzeugs ......................................... 3-11
Abschleppen im Notfall ................................................... 3-14
Wenn Sie Ihre Schlüssel Verlieren ................................. 3-15
IM NOTFALL
3

3
IM NOTFALL
3
!

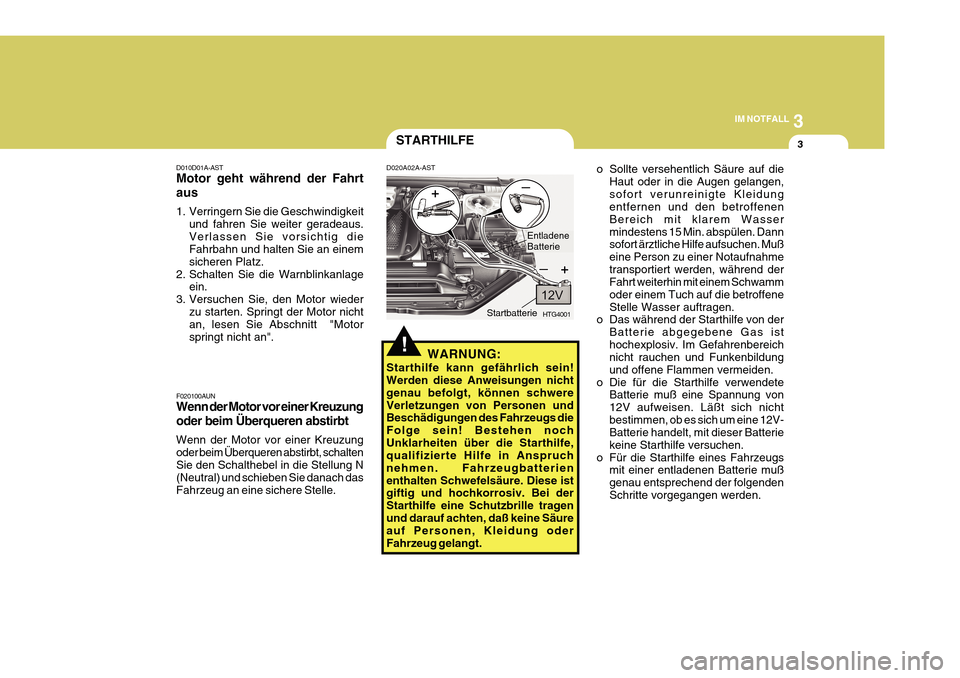

STARTHILFE
D020A02A-AST
WARNUNG:
Starthilfe kann gefährlich sein! Werden diese Anweisungen nicht genau befolgt, können schwereVerletzungen von Personen und Beschädigungen des Fahrzeugs die Folge sein! Bestehen nochUnklarheiten über die Starthilfe, qualifizierte Hilfe in Anspruch nehmen. Fahrzeugbatterienenthalten Schwefelsäure. Diese ist giftig und hochkorrosiv. Bei der Starthilfe eine Schutzbrille tragenund darauf achten, daß keine Säure auf Personen, Kleidung oder Fahrzeug gelangt.
D010D01A-AST Motor geht während der Fahrt aus
1. Verringern Sie die Geschwindigkeit
und fahren Sie weiter geradeaus. Verlassen Sie vorsichtig die Fahrbahn und halten Sie an einem sicheren Platz.
2. Schalten Sie die Warnblinkanlage ein.
3. Versuchen Sie, den Motor wieder zu starten. Springt der Motor nicht an, lesen Sie Abschnitt "Motor springt nicht an". o Sollte versehentlich Säure auf die
Haut oder in die Augen gelangen,sofort verunreinigte Kleidung entfernen und den betroffenen Bereich mit klarem Wassermindestens 15 Min. abspülen. Dann sofort ärztliche Hilfe aufsuchen. Muß eine Person zu einer Notaufnahmetransportiert werden, während der Fahrt weiterhin mit einem Schwamm oder einem Tuch auf die betroffeneStelle Wasser auftragen.
o Das während der Starthilfe von der
Batterie abgegebene Gas isthochexplosiv. Im Gefahrenbereich nicht rauchen und Funkenbildung und offene Flammen vermeiden.
o Die für die Starthilfe verwendete Batterie muß eine Spannung von12V aufweisen. Läßt sich nichtbestimmen, ob es sich um eine 12V- Batterie handelt, mit dieser Batterie keine Starthilfe versuchen.
o Für die Starthilfe eines Fahrzeugs mit einer entladenen Batterie mußgenau entsprechend der folgendenSchritte vorgegangen werden.
HTG4001Startbatterie Entladene Batterie
F020100AUN Wenn der Motor vor einer Kreuzung oder beim Überqueren abstirbt Wenn der Motor vor einer Kreuzung oder beim Überqueren abstirbt, schaltenSie den Schalthebel in die Stellung N (Neutral) und schieben Sie danach das Fahrzeug an eine sichere Stelle.

3IM NOTFALL

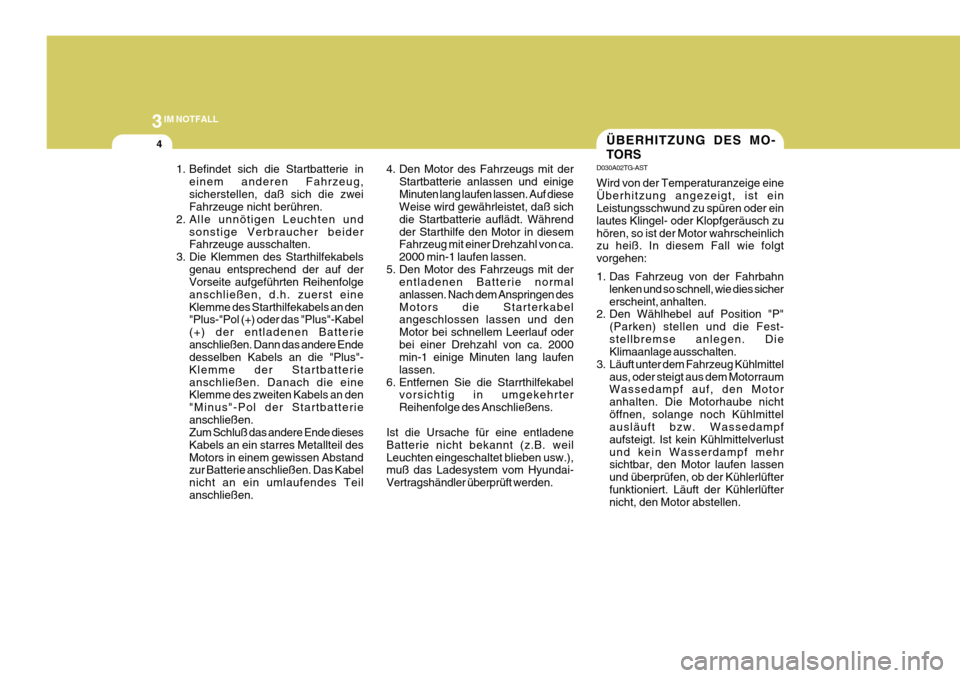

4ÜBERHITZUNG DES MO- TORS
D030A02TG-AST Wird von der Temperaturanzeige eine Überhitzung angezeigt, ist ein Leistungsschwund zu spüren oder ein lautes Klingel- oder Klopfgeräusch zuhören, so ist der Motor wahrscheinlich zu heiß. In diesem Fall wie folgt vorgehen:
1. Das Fahrzeug von der Fahrbahn
lenken und so schnell, wie dies sicher erscheint, anhalten.
2. Den Wählhebel auf Position "P"
(Parken) stellen und die Fest-stellbremse anlegen. Die Klimaanlage ausschalten.
3. Läuft unter dem Fahrzeug Kühlmittel aus, oder steigt aus dem MotorraumWassedampf auf, den Motor anhalten. Die Motorhaube nichtöffnen, solange noch Kühlmittel ausläuft bzw. Wassedampf aufsteigt. Ist kein Kühlmittelverlustund kein Wasserdampf mehr sichtbar, den Motor laufen lassen und überprüfen, ob der Kühlerlüfterfunktioniert. Läuft der Kühlerlüfter nicht, den Motor abstellen.
1. Befindet sich die Startbatterie in
einem anderen Fahrzeug, sicherstellen, daß sich die zwei Fahrzeuge nicht berühren.
2. Alle unnötigen Leuchten und sonstige Verbraucher beiderFahrzeuge ausschalten.
3. Die Klemmen des Starthilfekabels genau entsprechend der auf derVorseite aufgeführten Reihenfolge anschließen, d.h. zuerst eineKlemme des Starthilfekabels an den "Plus-"Pol (+) oder das "Plus"-Kabel (+) der entladenen Batterieanschließen. Dann das andere Ende desselben Kabels an die "Plus"- Klemme der Startbatterieanschließen. Danach die eine Klemme des zweiten Kabels an den "Minus"-Pol der Startbatterieanschließen. Zum Schluß das andere Ende dieses Kabels an ein starres Metallteil desMotors in einem gewissen Abstand zur Batterie anschließen. Das Kabel nicht an ein umlaufendes Teilanschließen. 4. Den Motor des Fahrzeugs mit der
Startbatterie anlassen und einigeMinuten lang laufen lassen. Auf diese Weise wird gewährleistet, daß sich die Startbatterie auflädt. Währendder Starthilfe den Motor in diesem Fahrzeug mit einer Drehzahl von ca. 2000 min-1 laufen lassen.
5. Den Motor des Fahrzeugs mit der entladenen Batterie normalanlassen. Nach dem Anspringen desMotors die Starterkabel angeschlossen lassen und den Motor bei schnellem Leerlauf oderbei einer Drehzahl von ca. 2000 min-1 einige Minuten lang laufen lassen.
6. Entfernen Sie die Starrthilfekabel vorsichtig in umgekehrterReihenfolge des Anschließens.
Ist die Ursache für eine entladeneBatterie nicht bekannt (z.B. weilLeuchten eingeschaltet blieben usw.), muß das Ladesystem vom Hyundai- Vertragshändler überprüft werden.

3
IM NOTFALL
5
!
4. Überprüfen, ob der Keil-/Flachriemen
fehlt. Ist er vorhanden, seine Spannung überprüfen. Scheint der Keil-/Flachriemen in Ordnung, den Kühler, die Schläuche und denFahrzeugunterboden auf Kühlmittellecks überprüfen. (War die Klimaanlage eingeschaltet, ist esnormal, daß kaltes Wasser vom Unterboden abtropft.)
WARNUNG:
Bei laufendem Motor nicht mitHänden und Kleidung in die Nähe von umlaufenden Teilen wie z.B.Kühlerlüfter und Keil-/Flachriemen kommen, um ein Verletzungsrisiko auszuschalten.
5. Ist der Keil-/Flachriemen gerissenoder läuft Kühlmittel aus, den Motorsofort abstellen, und den nächstenHyundai-Vertragshändler um Hilfe bitten.
WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder innerhalb von 30 Sekunden nach dem Abstellen des Motors an der Zündanlage arbeiten.Hochdruckpumpe, Verteiler, Ein- spritzdüsen und Hochdruck- leitungen stehen auch nach demAbstellen des Motors noch unter hohem Druck. Durch Undichtigkeiten herausspritzender Kraftstoff kann beiKontakt mit der Haut schwere Verletzungen verursachen. Personen mit Herzschrittmacher dürfen derECU oder dem Kabelbaum bei laufendem Motor nicht näher als 30 cm kommen, da der hohe Strom imCommon Rail-System starke Magnetfelder erzeugt.!!WARNUNG:
Bei heißem Motor nicht den Kühlerdeckel abschrauben. Kühlmittel könnte aus der Öffnung herausspritzen und schwereVerbrennungen verursachen.
6. Ist die Ursache für die Überhitzung nicht festzustellen, warten, bis sich der Motor wieder auf die normale Temperatur abgekühlt hat. IstKühlmittel ausgelaufen, Kühlmittelvorsichtig bis zur mittlerenMarkierung im Behälter auffüllen.
7. Vorsichtig vorgehen und auf weitere
Anzeichen für Überhitzung achten.Sollte es erneut zu einem Überhitzenkommen, einen Hyundai- Vertragshändler um Hilfe bitten.
VORSICHT:
Große Kühlmittelverluste weisendarauf hin, daß das Kühlsystem eine undichte Stelle aufweist; dies mußso schnell wie möglich von einem Hyundai-Vertragshändler überprüft werden.
!

3IM NOTFALL
6
D050A01TG-AST Tritt während der Fahrt eine Reifenpanne auf, wie folgt vorgehen:
1. Den Fuß vom Gaspedal nehmen
und das Fahrzeug im Geradeausfahren ausrollen lassen. Nicht sofort die Bremsen betätigenoder das Fahrzeug von der Fahrbahn bewegen, da hierbei die Kontrolle über das Fahrzeugverloren gehen kann. Fährt das Fahrzeug mit einer ausreichend langsamen Geschwindigkeit underscheint dies sicher, vorsichtig bremsen und das Fahrzeug von der Fahrbahn bewegen. Soweit wiemöglich von der Fahrbahn ausscheren und auf festem, ebenem Untergrund parken.
2. Wenn das Fahrzeug zum Stillstand gekommen ist, die Warnblinkanlageeinschalten, die Feststellbremseanlegen und den Wählhebel in Posi- tion "P" stellen.
BEI EINER REIFENPANNE

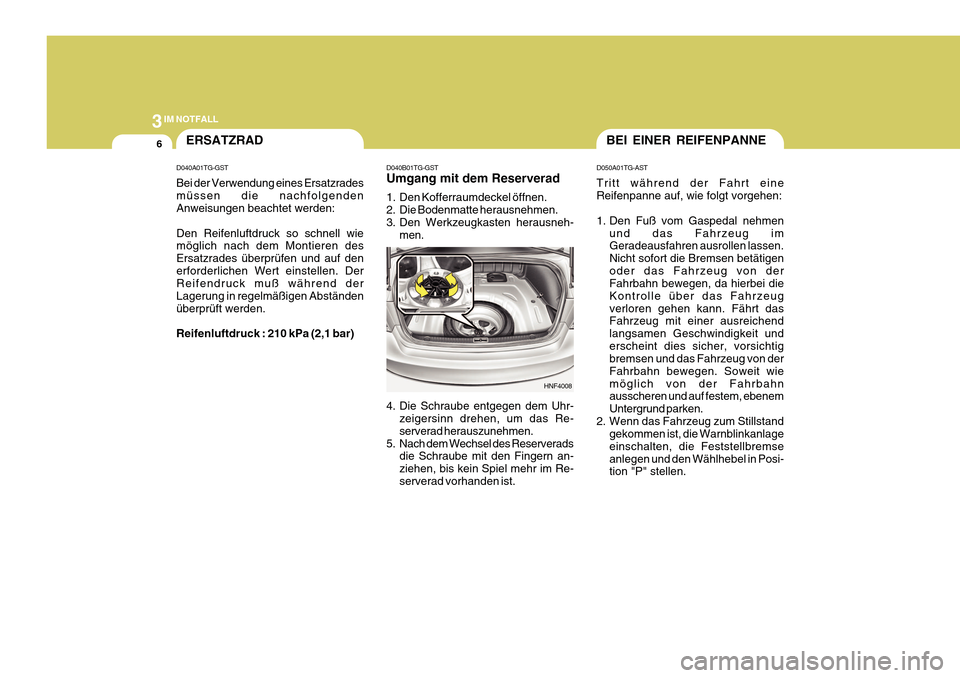

ERSATZRAD
D040A01TG-GST Bei der Verwendung eines Ersatzrades müssen die nachfolgenden Anweisungen beachtet werden: Den Reifenluftdruck so schnell wie möglich nach dem Montieren des Ersatzrades überprüfen und auf denerforderlichen Wert einstellen. Der Reifendruck muß während der Lagerung in regelmäßigen Abständenüberprüft werden. Reifenluftdruck : 210 kPa (2,1 bar)
D040B01TG-GST Umgang mit dem Reserverad
1. Den Kofferraumdeckel öffnen.
2. Die Bodenmatte herausnehmen.
3. Den Werkzeugkasten herausneh-
men.
4. Die Schraube entgegen dem Uhr- zeigersinn drehen, um das Re-serverad herauszunehmen.
5. Nach dem Wechsel des Reserverads die Schraube mit den Fingern an-ziehen, bis kein Spiel mehr im Re-serverad vorhanden ist. HNF4008

3
IM NOTFALL
9
!
Den Wagen hoch genug anheben, damit nicht nur das Rad mit dem defektenReifen abgenommen, sondern auch das Reserverad aufgesetzt werden kann.
WARNUNG:
Darauf achten, dass sich im Fahrzeug keine Personen befinden. Nicht unterdas angehobene Fahrzeug kriechen! Dies ist sehr gefährlich, da das Fahrzeug fallen und schwereVerletzungen verursachen kann.
D060F01E-AST

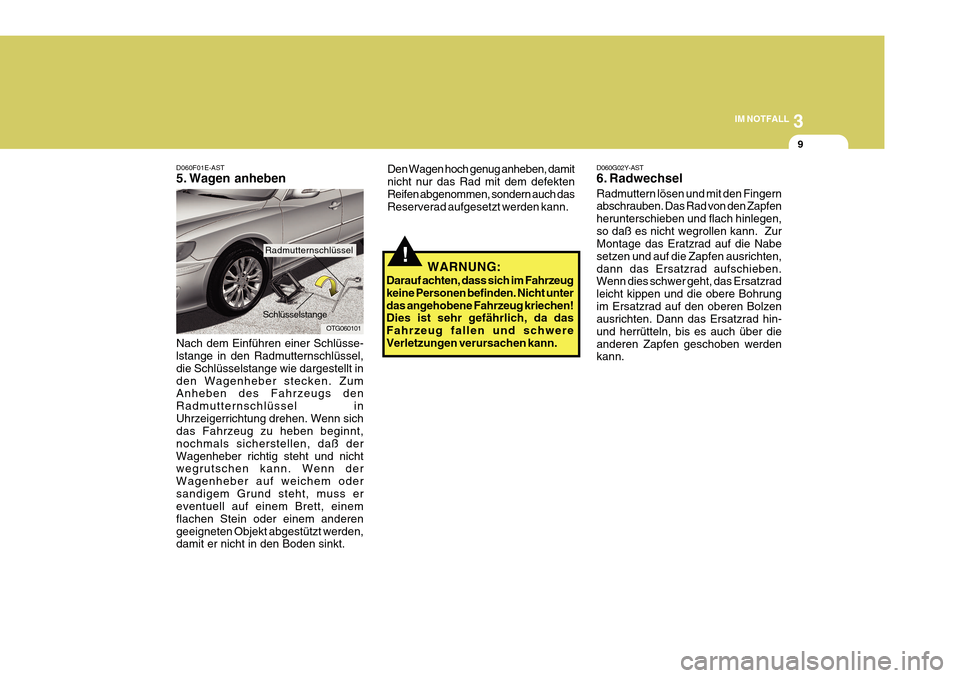

5. Wagen anheben Nach dem Einführen einer Schlüsse- lstange in den Radmutternschlüssel, die Schlüsselstange wie dargestellt inden Wagenheber stecken. Zum Anheben des Fahrzeugs den Radmutternschlüssel inUhrzeigerrichtung drehen. Wenn sich das Fahrzeug zu heben beginnt, nochmals sicherstellen, daß derWagenheber richtig steht und nicht wegrutschen kann. Wenn der Wagenheber auf weichem odersandigem Grund steht, muss er eventuell auf einem Brett, einem flachen Stein oder einem anderengeeigneten Objekt abgestützt werden, damit er nicht in den Boden sinkt.
OTG060101
Schlüsselstange
Radmutternschlüssel D060G02Y-AST
6. Radwechsel Radmuttern lösen und mit den Fingern abschrauben. Das Rad von den Zapfen herunterschieben und flach hinlegen,so daß es nicht wegrollen kann. Zur Montage das Eratzrad auf die Nabe setzen und auf die Zapfen ausrichten,dann das Ersatzrad aufschieben. Wenn dies schwer geht, das Ersatzrad leicht kippen und die obere Bohrungim Ersatzrad auf den oberen Bolzen ausrichten. Dann das Ersatzrad hin- und herrütteln, bis es auch über dieanderen Zapfen geschoben werden kann.
