2FAHREN MIT DEM HYUNDAI
8
C090E02TG-GST

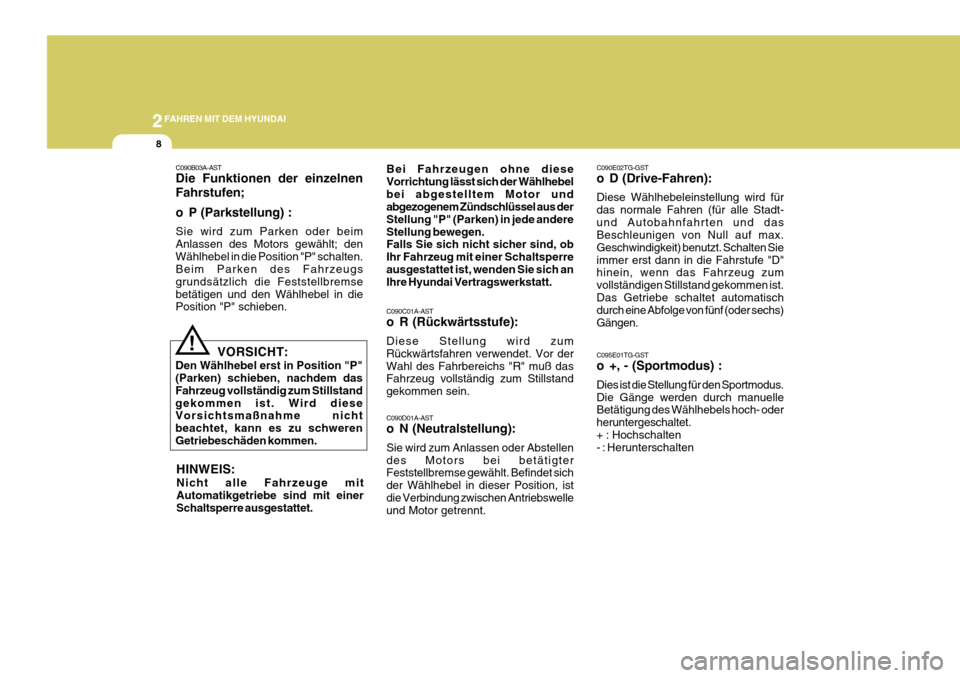

o D (Drive-Fahren): Diese Wählhebeleinstellung wird für das normale Fahren (für alle Stadt-und Autobahnfahrten und das Beschleunigen von Null auf max. Geschwindigkeit) benutzt. Schalten Sieimmer erst dann in die Fahrstufe "D" hinein, wenn das Fahrzeug zum vollständigen Stillstand gekommen ist.Das Getriebe schaltet automatisch durch eine Abfolge von fünf (oder sechs) Gängen.
C090C01A-AST
o R (Rückwärtsstufe): Diese Stellung wird zum Rückwärtsfahren verwendet. Vor derWahl des Fahrbereichs "R" muß das Fahrzeug vollständig zum Stillstand gekommen sein. C090D01A-AST
o N (Neutralstellung): Sie wird zum Anlassen oder Abstellen des Motors bei betätigter Feststellbremse gewählt. Befindet sich der Wählhebel in dieser Position, istdie Verbindung zwischen Antriebswelle und Motor getrennt. C095E01TG-GST
o +, - (Sportmodus) : Dies ist die Stellung für den Sportmodus. Die Gänge werden durch manuelle Betätigung des Wählhebels hoch- oder heruntergeschaltet.+ : Hochschalten - : Herunterschalten
C090B03A-AST Die Funktionen der einzelnen Fahrstufen;
o P (Parkstellung) : Sie wird zum Parken oder beim Anlassen des Motors gewählt; denWählhebel in die Position "P" schalten. Beim Parken des Fahrzeugs grundsätzlich die Feststellbremsebetätigen und den Wählhebel in die Position "P" schieben.
HINWEIS: Nicht alle Fahrzeuge mit Automatikgetriebe sind mit einer Schaltsperre ausgestattet.
! VORSICHT:
Den Wählhebel erst in Position "P" (Parken) schieben, nachdem das Fahrzeug vollständig zum Stillstandgekommen ist. Wird diese Vorsichtsmaßnahme nicht beachtet, kann es zu schwerenGetriebeschäden kommen. Bei Fahrzeugen ohne dieseVorrichtung lässt sich der Wählhebelbei abgestelltem Motor und abgezogenem Zündschlüssel aus der Stellung "P" (Parken) in jede andereStellung bewegen. Falls Sie sich nicht sicher sind, ob Ihr Fahrzeug mit einer Schaltsperreausgestattet ist, wenden Sie sich an Ihre Hyundai Vertragswerkstatt.

2FAHREN MIT DEM HYUNDAI

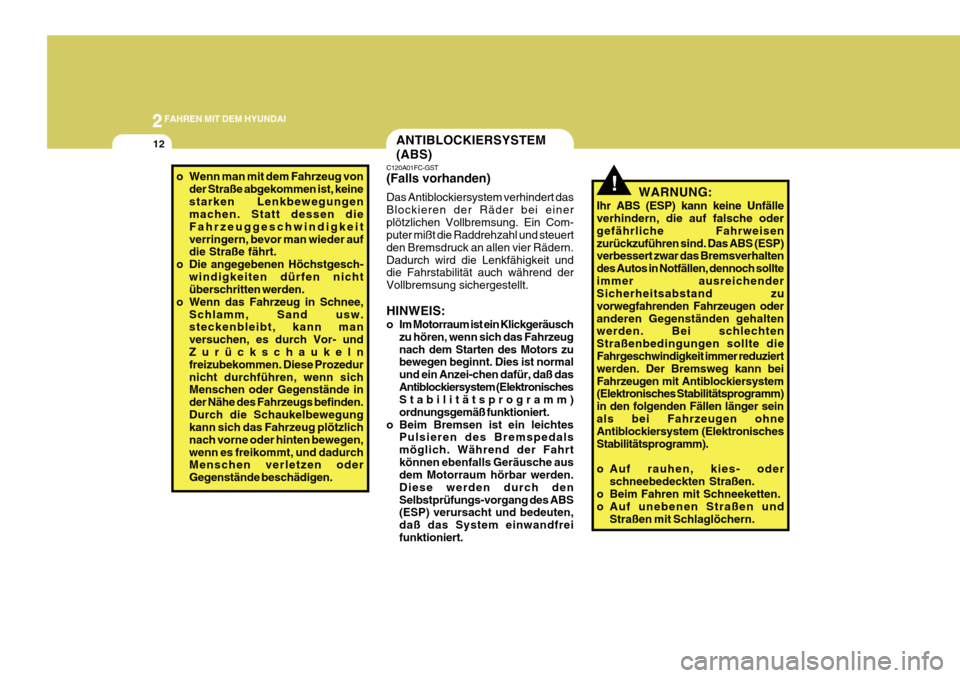

12ANTIBLOCKIERSYSTEM (ABS)
C120A01FC-GST (Falls vorhanden) Das Antiblockiersystem verhindert das Blockieren der Räder bei einerplötzlichen Vollbremsung. Ein Com- puter mißt die Raddrehzahl und steuert den Bremsdruck an allen vier Rädern.Dadurch wird die Lenkfähigkeit und die Fahrstabilität auch während der Vollbremsung sichergestellt. HINWEIS:
o Im Motorraum ist ein Klickgeräusch
zu hören, wenn sich das Fahrzeug nach dem Starten des Motors zu bewegen beginnt. Dies ist normal und ein Anzei-chen dafür, daß dasAntiblockiersystem (Elektronisches Stabilitätsprogramm) ordnungsgemäß funktioniert.
o Beim Bremsen ist ein leichtes Pulsieren des Bremspedalsmöglich. Während der Fahrtkönnen ebenfalls Geräusche aus dem Motorraum hörbar werden. Diese werden durch denSelbstprüfungs-vorgang des ABS (ESP) verursacht und bedeuten, daß das System einwandfreifunktioniert.
!WARNUNG:
Ihr ABS (ESP) kann keine Unfälle verhindern, die auf falsche oder gefährliche Fahrweisenzurückzuführen sind. Das ABS (ESP) verbessert zwar das Bremsverhalten des Autos in Notfällen, dennoch sollteimmer ausreichender Sicherheitsabstand zu vorwegfahrenden Fahrzeugen oderanderen Gegenständen gehalten werden. Bei schlechten Straßenbedingungen sollte die Fahrgeschwindigkeit immer reduziert werden. Der Bremsweg kann beiFahrzeugen mit Antiblockiersystem (Elektronisches Stabilitätsprogramm) in den folgenden Fällen länger seinals bei Fahrzeugen ohne Antiblockiersystem (Elektronisches Stabilitätsprogramm).
o Auf rauhen, kies- oder schneebedeckten Straßen.
o Beim Fahren mit Schneeketten.
o Auf unebenen Straßen und Straßen mit Schlaglöchern.
o Wenn man mit dem Fahrzeug von
der Straße abgekommen ist, keine starken Lenkbewegungen machen. Statt dessen die Fahrzeuggeschwindigkeitverringern, bevor man wieder auf die Straße fährt.
o Die angegebenen Höchstgesch- windigkeiten dürfen nichtüberschritten werden.
o Wenn das Fahrzeug in Schnee, Schlamm, Sand usw.steckenbleibt, kann man versuchen, es durch Vor- und Zurückschaukeln freizubekommen. Diese Prozedurnicht durchführen, wenn sich Menschen oder Gegenstände in der Nähe des Fahrzeugs befinden.Durch die Schaukelbewegung kann sich das Fahrzeug plötzlich nach vorne oder hinten bewegen,wenn es freikommt, und dadurch Menschen verletzen oder Gegenstände beschädigen.

2
FAHREN MIT DEM HYUNDAI
13
!

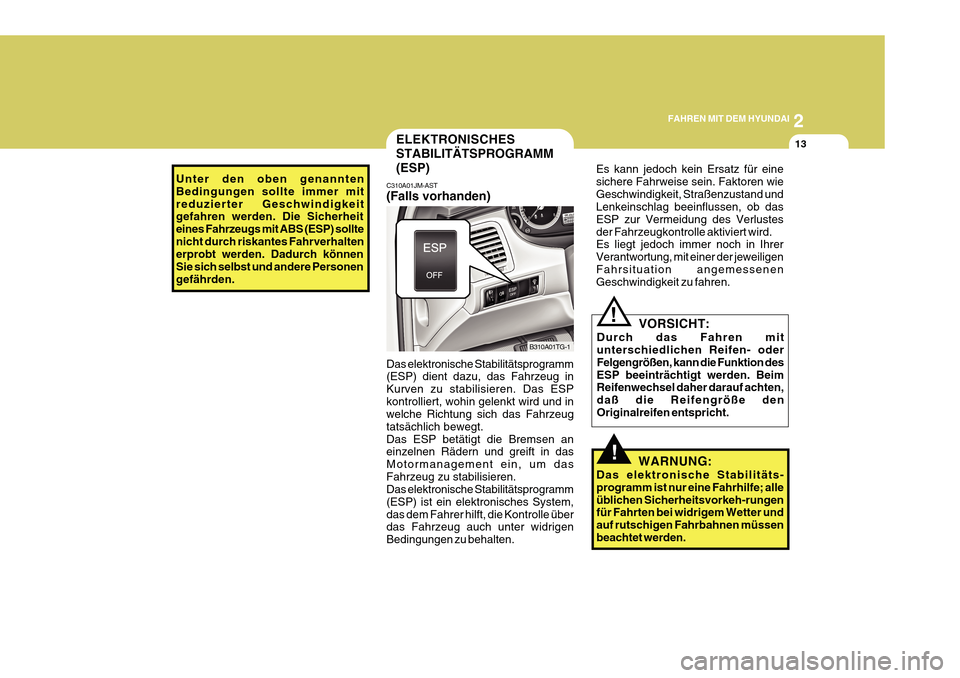

ELEKTRONISCHES STABILITÄTSPROGRAMM (ESP)
C310A01JM-AST (Falls vorhanden)
B310A01TG-1
Das elektronische Stabilitätsprogramm (ESP) dient dazu, das Fahrzeug in Kurven zu stabilisieren. Das ESPkontrolliert, wohin gelenkt wird und in welche Richtung sich das Fahrzeug tatsächlich bewegt.Das ESP betätigt die Bremsen an einzelnen Rädern und greift in das Motormanagement ein, um dasFahrzeug zu stabilisieren. Das elektronische Stabilitätsprogramm (ESP) ist ein elektronisches System,das dem Fahrer hilft, die Kontrolle über das Fahrzeug auch unter widrigen Bedingungen zu behalten. Es kann jedoch kein Ersatz für einesichere Fahrweise sein. Faktoren wieGeschwindigkeit, Straßenzustand und Lenkeinschlag beeinflussen, ob das ESP zur Vermeidung des Verlustesder Fahrzeugkontrolle aktiviert wird. Es liegt jedoch immer noch in Ihrer Verantwortung, mit einer der jeweiligenFahrsituation angemessenen Geschwindigkeit zu fahren.
WARNUNG:
Das elektronische Stabilitäts- programm ist nur eine Fahrhilfe; alleüblichen Sicherheitsvorkeh-rungen für Fahrten bei widrigem Wetter und auf rutschigen Fahrbahnen müssenbeachtet werden.
Unter den oben genannten Bedingungen sollte immer mitreduzierter Geschwindigkeit gefahren werden. Die Sicherheit eines Fahrzeugs mit ABS (ESP) solltenicht durch riskantes Fahrverhalten erprobt werden. Dadurch können Sie sich selbst und andere Personengefährden.
VORSICHT:
Durch das Fahren mit unterschiedlichen Reifen- oder Felgengrößen, kann die Funktion desESP beeinträchtigt werden. Beim Reifenwechsel daher darauf achten, daß die Reifengröße denOriginalreifen entspricht.
!

2FAHREN MIT DEM HYUNDAI
14
C310B01JM-AST Modus ESP ON/OFF Bei eingeschaltetem ESP beginnt die ESP-Anzeige im Instrumentenblock zublinken. Wenn das System durch Drücken des ESP-Schalters ausgeschaltet wird,leuchtet die Anzeige ESP-OFF auf und bleibt an. Im Modus ESP-OFF wird die Stabilitätskontrolle deaktiviert.Die Fahrweise muß dementsprechend angepaßt werden. Zum Einschalten des Systems die Taste nochmalsdrücken. Die Anzeige ESP/OFF muß ausgehen. HINWEIS: Der ESP-Modus wird nach Abstellen des Motors und erneutem Starten automatisch wieder eingeschaltet. C310D01JM-AST Anzeigen und Warnungen Sie leuchten auf, wenn der Zündschlüssel in die Stellung ON oderSTART gedreht wird, müssen aber nach 3 Sekunden ausgehen. Wenn die Anzeigen nicht aufleuchten,oder wenn die ESP- bzw. ESP-OFF- Anzeige nicht nach 3 Sekunden ausgehen, muß das Fahrzeug in einerHyundai-Vertragswerkstatt überprüft werden. Sollten während der Fahrt Störungenim Gerät auftreten, leuchtet die ESP OFF-Anzeige zur Warnung auf. Wenn die ESP-OFF-Anzeigeaufleuchtet, das Fahrzeug an einem sicheren Ort anhalten und den Motor abstellen.Dann den Motor wieder anlassen, um zu prüfen, ob die ESP-OFF-Anzeige ausgeht.Wenn die Anzeigen auch nach dem Anspringen des Motors nicht ausgehen, muß das Fahrzeug in einerHyundai-Vertragswerkstatt überprüft werden.
Die Einparkhilfe hilft dem Fahrer bei der Rückwärtsfahrt, indem sie einenWarnton abgibt, wenn ein Objekt in einem Abstand von 120 cm hinter dem Fahrzeug erkannt wird. Das Systemdient nur der Unterstützung und ist kein Ersatz für die Aufmerksamkeit und Sorgfalt des Fahrers. Der Sensorbereichund die vom Sensor erfassbaren Objekte unterliegen Einschränkungen. Daher beim Rückwärtsfahren genausoaufmerksam sein und auf alles achten, was sich hinter dem Fahrzeug befindet, als ob das Fahrzeug keine Einparkhilfehätte.
Sensor
OTG040742L
EINPARKHILFE
C400A03P-GST (Falls vorhanden)

2
FAHREN MIT DEM HYUNDAI
15
! WARNUNG:
Die Einparkhilfe dient nur der Unterstützung beim Einparken. Die Funktion der Einparkhilfe kann vonmehreren Faktoren (auch Umweltbedingungen) beeinträchtigt werden. Es liegt in der Verantwortungdes Fahrers, den Bereich hinter dem Fahrzug vor dem Rückwärtsfahren zu kontrollieren. Bedienung der Einparkhilfe Bedingungen für die Aktivierungder Einparkhilfe
o Das System wird aktiviert, wenn bei
eingeschalteter Zündung rückwärts gefahren wird. Bewegt sich dasFahrzeug mit einer Geschwindigkeit von mehr als 5 km/h, wird das System möglicherweise nicht korrekt aktiviert.
o Der Sensorbereich der aktivierten Einparkhilfe beträgt ca. 120 cm.
o Werden mehr als zwei Objekte gleichzeitig erfaßt, wird das nächstliegende als erstes erkannt.
Warntonarten
o Wenn sich in Objekt in 120 - 81 cm Abstand vom hinteren Stoßfänger befindet: unterbrochener akustischer Warnton
o Wenn sich in Objekt in 80 - 41 cm
Abstand vom hinteren Stoßfängerbefindet: akustischer Warnton mit kürzeremIntervall
o Wenn sich ein Objekt innerhalb von
40 cm zum hinteren Stoßfängerbefindet: kontinuierlicher akustischer Warnton Bedingungen für die Nichtaktivierung der EinparkhilfeDie Einparkhilfe funktioniertmöglicherweise nicht korrekt,wenn:
1. Feuchtigkeit auf dem Sensor
gefroren ist. (Sie funktioniert normal, wenn die Feuchtigkeit beseitigt wird).
2. Der Sensor ist verschmutzt, z.B. durch Schnee oder Wasser oder dieSensorabdeckung ist blockiert. (Sie funktioniert normal, wenn dasMaterial beseitigt wird oder der Sensor nicht länger blockiert wird).
3. Fahren auf unebenem Untergrund (ungeteerte Straßen, Kies,Fahrbahnunebenheiten, Steigung).
4. Objekte, die laute Geräusche erzeugen (Fahrzeughupen, lauteMotorradmotoren oder LKW- Druckluftbremsen) befinden sich imSensorbereich.
5. Starker Regen oder Wassernebel.
6. Funkgeräte oder Mobiltelefone
befinden sich in Sensorreichweite.
7. Der Sensor ist von Schnee bedeckt.
8. Anhänger wird gezogen

2FAHREN MIT DEM HYUNDAI
16
VORSICHT:
1. Der Warnton der Einparkhilfe ertönt möglicherweise aufgrund der Geschwindigkeit und der Form der erkannten Objekte nicht.
2. Die Einparkhilfe funktioniert möglicherweise nicht, wenn dieHöhe des Stoßfängers oder derEinbauort des Sensors geändert wurden oder der Stoßfänger beschädigt ist. Außerdem kannim Handel gekauftes Zubehör möglicherweise die Sensorleistung beeinträchtigen.
3. Der Sensor erkennt keine Objekte, die sich weniger als 40 cm vomSensor entfernt befinden oder ererkennt möglicherweise eine falsche Entfernung Diese Umstände müssen beachtetwerden.
! 4. Wenn der Sensor gefroren oder
mit Schnee, Schmutz oder Wasser bedeckt ist, funktioniert er erstwieder, wenn die Flecken mit einem weichen Tuch entfernt worden sind.
5. Den Sensor nicht zu stark drücken, zerkratzen oder darauf schlagen.Der Sensor wird dadurchbeschädigt.
Der Erfassungsbereich kann verringert werden, wenn:
1. Der Sensor ist mit Schnee oder
Wasser verschmutzt. (Der Erfassungsbereich vergrößert sich wieder, wenn die Verschmutzung beseitigt wird.)
2. Außentemperatur ist extrem hoch oder niedrig.
Folgende Objekte werden möglicherweise nicht vomSensor erkannt:
1. Scharfe oder dünne Objekte wie z.B. Seile, Ketten oder kleine Pfeiler.
2. Objekte, die die Sensorfrequenz
absorbieren, wie z.B. Kleidung, schwammige Materialien oder Schnee.
3. Objekte, die kleiner als 1 m und schmaler als 14 cm im Durchmessersind.

2
FAHREN MIT DEM HYUNDAI

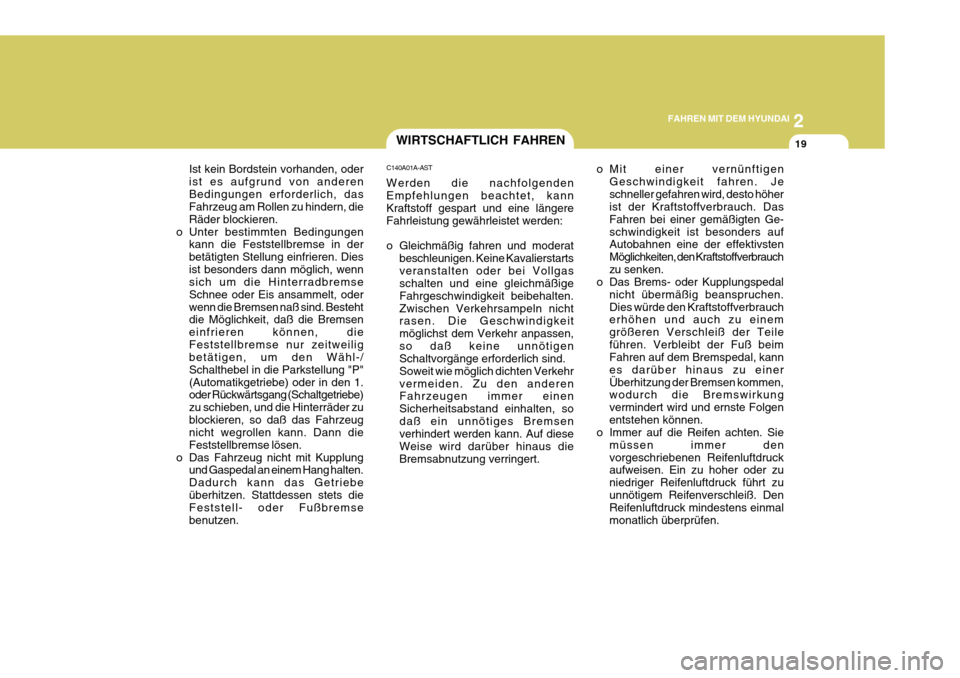

19WIRTSCHAFTLICH FAHREN
C140A01A-AST Werden die nachfolgenden Empfehlungen beachtet, kann Kraftstoff gespart und eine längere Fahrleistung gewährleistet werden:
o Gleichmäßig fahren und moderat beschleunigen. Keine Kavalierstarts veranstalten oder bei Vollgas schalten und eine gleichmäßige Fahrgeschwindigkeit beibehalten.Zwischen Verkehrsampeln nicht rasen. Die Geschwindigkeit möglichst dem Verkehr anpassen,so daß keine unnötigen Schaltvorgänge erforderlich sind. Soweit wie möglich dichten Verkehrvermeiden. Zu den anderen Fahrzeugen immer einen Sicherheitsabstand einhalten, sodaß ein unnötiges Bremsen verhindert werden kann. Auf diese Weise wird darüber hinaus dieBremsabnutzung verringert. o Mit einer vernünftigen
Geschwindigkeit fahren. Jeschneller gefahren wird, desto höher ist der Kraftstoffverbrauch. Das Fahren bei einer gemäßigten Ge-schwindigkeit ist besonders auf Autobahnen eine der effektivsten Möglichkeiten, den Kraftstoffverbrauch
zu senken.
o Das Brems- oder Kupplungspedal
nicht übermäßig beanspruchen.Dies würde den Kraftstoffverbrauch erhöhen und auch zu einem größeren Verschleiß der Teileführen. Verbleibt der Fuß beim Fahren auf dem Bremspedal, kann es darüber hinaus zu einerÜberhitzung der Bremsen kommen, wodurch die Bremswirkung vermindert wird und ernste Folgenentstehen können.
o Immer auf die Reifen achten. Sie
müssen immer denvorgeschriebenen Reifenluftdruck aufweisen. Ein zu hoher oder zu niedriger Reifenluftdruck führt zuunnötigem Reifenverschleiß. Den Reifenluftdruck mindestens einmal monatlich überprüfen.
Ist kein Bordstein vorhanden, oderist es aufgrund von anderenBedingungen erforderlich, das Fahrzeug am Rollen zu hindern, die Räder blockieren.
o Unter bestimmten Bedingungen kann die Feststellbremse in derbetätigten Stellung einfrieren. Diesist besonders dann möglich, wenn sich um die Hinterradbremse Schnee oder Eis ansammelt, oderwenn die Bremsen naß sind. Besteht die Möglichkeit, daß die Bremsen einfrieren können, dieFeststellbremse nur zeitweilig betätigen, um den Wähl-/ Schalthebel in die Parkstellung "P"(Automatikgetriebe) oder in den 1. oder Rückwärtsgang (Schaltgetriebe) zu schieben, und die Hinterräder zublockieren, so daß das Fahrzeug nicht wegrollen kann. Dann die Feststellbremse lösen.
o Das Fahrzeug nicht mit Kupplung und Gaspedal an einem Hang halten.Dadurch kann das Getriebeüberhitzen. Stattdessen stets die Feststell- oder Fußbremse benutzen.

2
FAHREN MIT DEM HYUNDAI
21

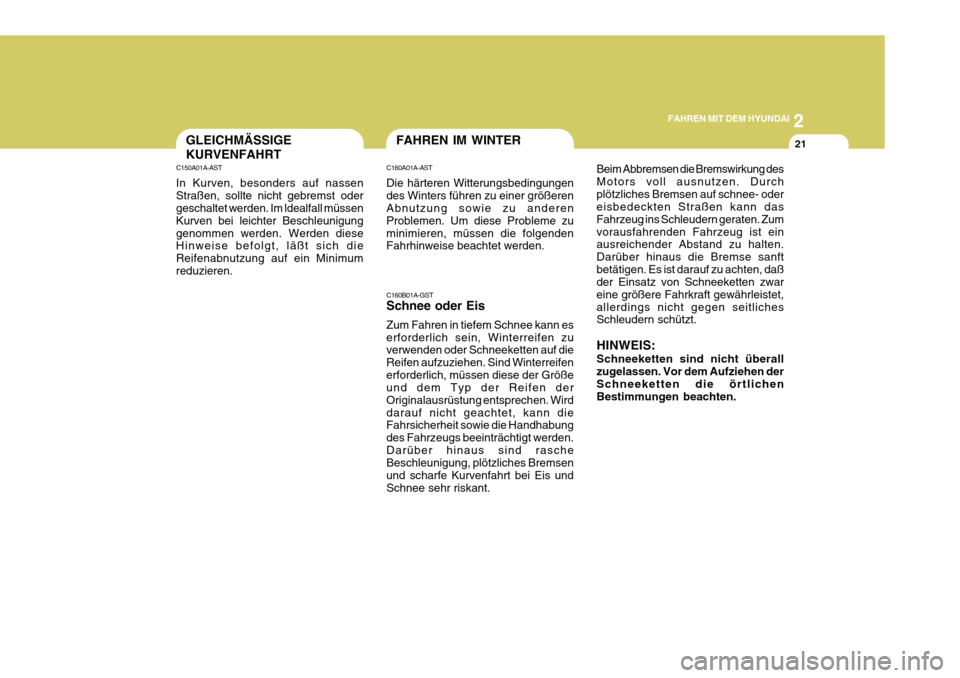

C160B01A-GST Schnee oder Eis Zum Fahren in tiefem Schnee kann es erforderlich sein, Winterreifen zu verwenden oder Schneeketten auf die Reifen aufzuziehen. Sind Winterreifenerforderlich, müssen diese der Größe und dem Typ der Reifen der Originalausrüstung entsprechen. Wirddarauf nicht geachtet, kann die Fahrsicherheit sowie die Handhabung des Fahrzeugs beeinträchtigt werden.Darüber hinaus sind rasche Beschleunigung, plötzliches Bremsen und scharfe Kurvenfahrt bei Eis undSchnee sehr riskant.
C160A01A-AST Die härteren Witterungsbedingungen des Winters führen zu einer größeren Abnutzung sowie zu anderen Problemen. Um diese Probleme zuminimieren, müssen die folgenden Fahrhinweise beachtet werden.
FAHREN IM WINTER
Beim Abbremsen die Bremswirkung des Motors voll ausnutzen. Durchplötzliches Bremsen auf schnee- oder eisbedeckten Straßen kann das Fahrzeug ins Schleudern geraten. Zumvorausfahrenden Fahrzeug ist ein ausreichender Abstand zu halten. Darüber hinaus die Bremse sanftbetätigen. Es ist darauf zu achten, daß der Einsatz von Schneeketten zwar eine größere Fahrkraft gewährleistet,allerdings nicht gegen seitliches Schleudern schützt. HINWEIS: Schneeketten sind nicht überall zugelassen. Vor dem Aufziehen der Schneeketten die örtlichen Bestimmungen beachten.
C150A01A-AST In Kurven, besonders auf nassen Straßen, sollte nicht gebremst oder geschaltet werden. Im ldealfall müssen Kurven bei leichter Beschleunigunggenommen werden. Werden diese Hinweise befolgt, läßt sich die Reifenabnutzung auf ein Minimumreduzieren.GLEICHMÄSSIGE KURVENFAHRT
