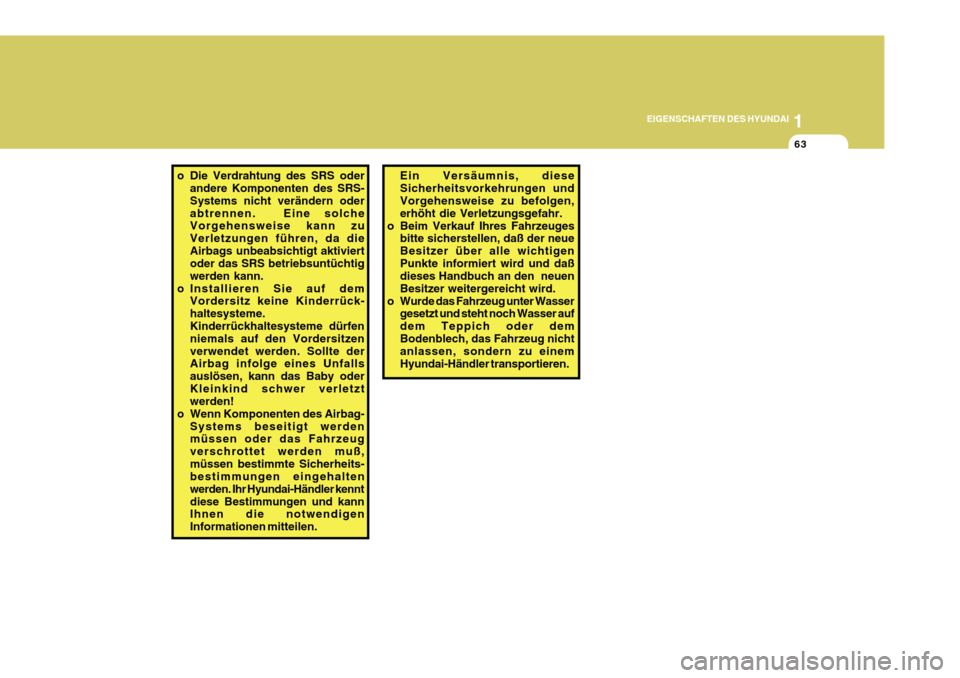

1
EIGENSCHAFTEN DES HYUNDAI
63
Ein Versäumnis, diese Sicherheitsvorkehrungen und Vorgehensweise zu befolgen, erhöht die Verletzungsgefahr.
o Beim Verkauf Ihres Fahrzeuges bitte sicherstellen, daß der neueBesitzer über alle wichtigenPunkte informiert wird und daß dieses Handbuch an den neuen Besitzer weitergereicht wird.
o Wurde das Fahrzeug unter Wasser gesetzt und steht noch Wasser aufdem Teppich oder demBodenblech, das Fahrzeug nicht anlassen, sondern zu einem Hyundai-Händler transportieren.
o Die Verdrahtung des SRS oder
andere Komponenten des SRS-Systems nicht verändern oderabtrennen. Eine solche Vorgehensweise kann zu Verletzungen führen, da dieAirbags unbeabsichtigt aktiviert oder das SRS betriebsuntüchtig werden kann.
o Installieren Sie auf dem Vordersitz keine Kinderrück-haltesysteme.Kinderrückhaltesysteme dürfen niemals auf den Vordersitzen verwendet werden. Sollte der Airbag infolge eines Unfalls auslösen, kann das Baby oderKleinkind schwer verletzt werden!
o Wenn Komponenten des Airbag- Systems beseitigt werdenmüssen oder das Fahrzeug verschrottet werden muß,müssen bestimmte Sicherheits- bestimmungen eingehalten werden. Ihr Hyundai-Händler kenntdiese Bestimmungen und kann Ihnen die notwendigen Informationen mitteilen.

1
EIGENSCHAFTEN DES HYUNDAI
65
1. Motorwarnleuchte
2. Motoröldruckwarnleuchte
3. Batterieladekontrolleuchte
4. Kontrolleuchte für ausgeschalteten Beifahrer-Airbag (Falls vorhanden)
5. Airbagwarnleuchte
6. Drehzahlmesser
7. Fahrtrichtungsanzeige
8. Fernlichtkontrolleuchte
9. Anzeigen für das Elektronische Stabilitätsprogramm (Falls vorhanden)
10. Anzeigeleuchte der Schaltstufen des Automatikgetriebes
11. CRUISE-Anzeigeleuchte (Falls vorhanden)
12. Nebelscheinwerferkontrolleuchte
13. SET-Anzeigeleuchte (Falls vorhanden) 14. Tachometer
15. Warnleuchte bei zu niedrigem Flüssigkeitsstand in der
Waschanlage
16. Warnleuchte für geöffnete Kofferraumklappe
17. Vorglüh - Anzeigeleuchte (Dieselmotor)
18. Wegfahrsperren-Anzeige
19. Kraftstoffilterwarnleuchte (Dieselmotor)
20. Kühlmitteltemperaturanzeige
21. ABS-Kontrolleuchte
22. Warnleuchte bei offener Tür
23. Sicherheitsgurt- Warnanzeige (Fahrerseite)
24. Warnleuchte für Feststellbremse und Bremskreisausfall
25. Kilometerzähler/Bordcomputer
26. Kraftstoffwarnleuchte
27. Kraftstoffanzeige

1
EIGENSCHAFTEN DES HYUNDAI
67
1. Motorwarnleuchte
2. Batterieladekontrolleuchte
3. Motoröldruckwarnleuchte
4. Warnleuchte für Feststellbremse und Bremskreisausfall
5. Drehzahlmesser
6. Warnleuchte bei offener Tür
7. Fahrtrichtungsanzeige
8. Kilometerzähler/Bordcomputer/Warnhinweis
9. Tachometer
10. Warnleuchte für geöffnete Kofferraumklappe
11. CRUISE-Anzeigeleuchte (Falls vorhanden)
12. SET-Anzeigeleuchte (Falls vorhanden)
13. Wegfahrsperren-Anzeige
14. Kühlmitteltemperaturanzeige
15. Warnleuchte bei zu niedrigem Flüssigkeitsstand in der Waschanlage 16. Kontrolleuchte für ausgeschalteten Beifahrer-Airbag
(Falls vorhanden)
17. Airbagwarnleuchte
18. ABS-Kontrolleuchte
19. Anzeigen für das Elektronische Stabilitätsprogramm (Falls vorhanden)
20. Sicherheitsgurt- Warnanzeige (Fahrerseite)
21. Fernlichtkontrolleuchte
22. Anzeigeleuchte der Schaltstufen des Automatikgetriebes
23. Nebelscheinwerferkontrolleuchte 24. Anzeige Licht EIN (Falls vorhanden)
25. Vorglüh - Anzeigeleuchte (Dieselmotor)
26. Kraftstoffilterwarnleuchte (Dieselmotor)
27. Kraftstoffwarnleuchte
28. Kraftstoffanzeige

1EIGENSCHAFTEN DES HYUNDAI
68ANZEIGE UND WARNLEUCHTE
B260F01A-AST Fernlichtkontrolleuchte
Bei eingeschaltetem Fernlicht leuchtet die Fernlicht-Kontrolleuchte.
B260D01A-AST Blinker-Kontrolleuchten
Die blinkenden Fahrtrichtungs- anzeigen im Instrumentenfeld zeigenin die vom Blinkerschalter gesetzte Richtung. Leuchtet die jeweilige Fahrtrichtungsanzeige ständig oderblinkt schneller als normal oder blinkt überhaupt nicht, liegt eine Fehlfunktion des Blinkersystems vor. In diesem Fallan einen Hyundai-Vertragshändler wenden.B260G01TG-AST Öldruck-Warnleuchte
VORSICHT:
Leuchtet die Öldruckwarnleuchte bei laufendem Motor kontinuierlich,kann es zu schweren Beschädigungen des Motors kommen. Die Öldruckwarnleuchtewird immer dann eingeschaltet, wenn der Öldruck zu niedrig ist. Bei normalem Fahrbetrieb leuchtet sieauf, wenn der Zündschalter eingeschaltet wird, erlischt aber, wenn der Motor angesprungen ist.Leuchtet die Öldruckwarnleuchte bei laufendem Motor weiter, wird eine schwere Fehlfunktionangezeigt. Ist dies der Fall, das Fahrzeug so schnell wie es die Sicherheit zuläßt,anhalten, den Motor abstellen und den Ölstand überprüfen. Bei zu niedrigem Ölstand das Motoröl aufden zulässigen Stand auffüllen und den Motor erneut anlassen. Leuchtet die Warnleuchte auchweiterhin bei laufendem motor,
!
den Motor um-gehend abstellen. Grundsätzlich muß dann, wenn die Öldruckwarnleuchte bei laufendemMotor andauernd leuchtet, der Mo- tor vor dem erneuten Fahren von einem Hyundai-Händler überprüftwerden. Wenn das Fahrzeug mit einem Instrumentenblock der Ausführung Su- pervision ausgestattet ist, wird derWarnhinweis auch auf der Dot-Matrix- Anzeige angezeigt. Der Warnhinweis wird etwa 20 Sekunden angezeigt. Nachdem Drücken der RESET-Taste hinter dem Lenkrad, erlischt die Anzeige des Warnhinweises.
B260G02TG
D150331ABH Anzeige Licht EIN (Falls vorhanden)
Die Anzeige leuchtet auf, wenn das Standlicht oder die Scheinwerfereingeschaltet sind.

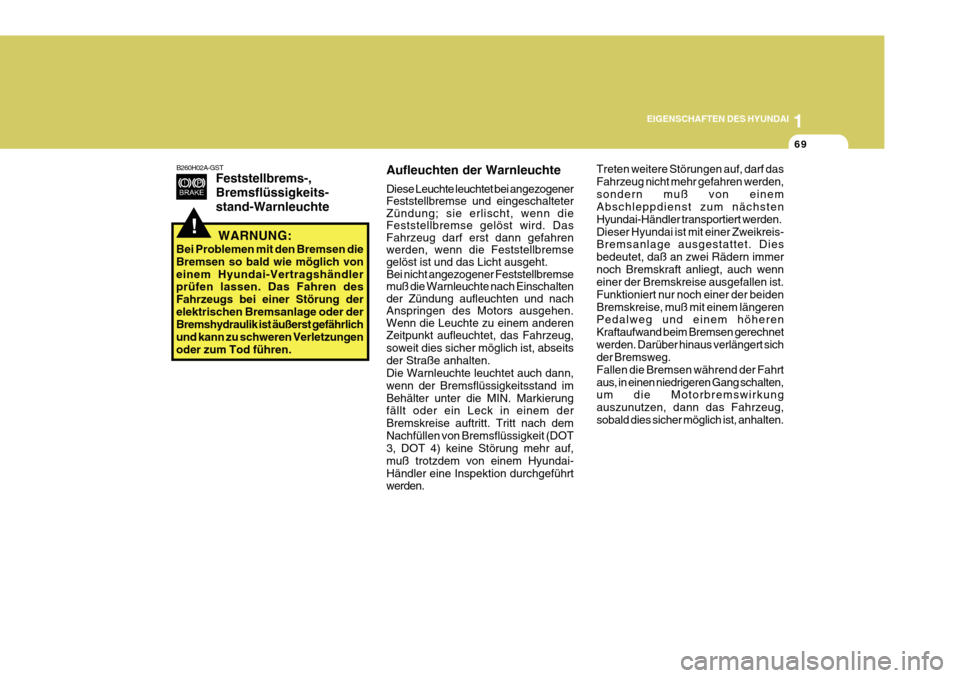

1
EIGENSCHAFTEN DES HYUNDAI
69
!
B260H02A-GST
Feststellbrems-, Bremsflüssigkeits-stand-Warnleuchte
WARNUNG:
Bei Problemen mit den Bremsen die Bremsen so bald wie möglich voneinem Hyundai-Vertragshändler prüfen lassen. Das Fahren des Fahrzeugs bei einer Störung derelektrischen Bremsanlage oder der Bremshydraulik ist äußerst gefährlich und kann zu schweren Verletzungenoder zum Tod führen.Aufleuchten der Warnleuchte Diese Leuchte leuchtet bei angezogener Feststellbremse und eingeschalteterZündung; sie erlischt, wenn dieFeststellbremse gelöst wird. DasFahrzeug darf erst dann gefahrenwerden, wenn die Feststellbremse gelöst ist und das Licht ausgeht. Bei nicht angezogener Feststellbremsemuß die Warnleuchte nach Einschaltender Zündung aufleuchten und nachAnspringen des Motors ausgehen.Wenn die Leuchte zu einem anderen Zeitpunkt aufleuchtet, das Fahrzeug, soweit dies sicher möglich ist, abseitsder Straße anhalten. Die Warnleuchte leuchtet auch dann, wenn der Bremsflüssigkeitsstand imBehälter unter die MIN. Markierung fällt oder ein Leck in einem der Bremskreise auftritt. Tritt nach demNachfüllen von Bremsflüssigkeit (DOT 3, DOT 4) keine Störung mehr auf, muß trotzdem von einem Hyundai-Händler eine Inspektion durchgeführt werden. Treten weitere Störungen auf, darf das Fahrzeug nicht mehr gefahren werden,sondern muß von einem Abschleppdienst zum nächsten Hyundai-Händler transportiert werden.Dieser Hyundai ist mit einer Zweikreis- Bremsanlage ausgestattet. Dies bedeutet, daß an zwei Rädern immernoch Bremskraft anliegt, auch wenn einer der Bremskreise ausgefallen ist. Funktioniert nur noch einer der beidenBremskreise, muß mit einem längeren Pedalweg und einem höheren Kraftaufwand beim Bremsen gerechnetwerden. Darüber hinaus verlängert sich der Bremsweg. Fallen die Bremsen während der Fahrtaus, in einen niedrigeren Gang schalten, um die Motorbremswirkung auszunutzen, dann das Fahrzeug,sobald dies sicher möglich ist, anhalten.

1EIGENSCHAFTEN DES HYUNDAI
70
B260L01TG-GSTWarnanzeige bei offener
Tür
Diese Warnanzeige zeigt an, daß eine der Türen nicht fest geschlossen ist.
B260L02TG
Wenn das Fahrzeug mit einem Instrumentenblock der Ausführung Su- pervision ausgestattet ist, wird derWarnhinweis auch auf der Dot-Matrix- Anzeige angezeigt. Der Warnhinweis wird etwa 20 Sekunden angezeigt. Nachdem Drücken der RESET-Taste hinter dem Lenkrad, erlischt die Anzeige des Warnhinweises.
B260J01TG-GST
Batterielade- kontrolleuchte
Die Ladekontrolleuchte muß bei Einschalten der Zündung aufleuchtenund dann bei laufendem Motor erlöschen. Leuchtet die Warnleuchte auch bei laufendem Motor weiter, wirdeine Fehlfunktion des elektrischen Ladesystems angezeigt. Leuchtet die Warnleuchte während des Fahrens auf,anhalten, den Motor abstellen und das Batterieladesystem überprüfen. Zunächst sicherstellen, daß sich derGeneratorkeilriemen in der korrekten Position befindet. Ist dies der Fall, die Spannung des Keilriemens überprüfen.Lassen Sie anschließend die Anlage von Ihrem Hyundai-Händler überprüfen.
! VORSICHT:
Wenn der Antriebsriemen (Generatorriemen) beschädigt oderlocker ist oder sogar fehlt, während das Fahrzeug fährt, kann das eine erhebliche Störung hervorrufen. DerMotor könnte sogar überhitzt werden, da dieser Riemen auch die Wasserpumpe antreibt.

1
EIGENSCHAFTEN DES HYUNDAI
75
B260P02TG
Wenn das Fahrzeug mit einem Instrumentenblock der Ausführung Su- pervision ausgestattet ist, wird der Warnhinweis auch auf der Dot-Matrix- Anzeige angezeigt. Der Warnhinweis wird etwa 20 Sekunden angezeigt. Nachdem Drücken der RESET-Taste hinter dem Lenkrad, erlischt die Anzeige des Warnhinweises.
!
B260P01TG-GST ABS-Warnleuchte
Beim Drehen des Zündschlüssels auf die Position "ON" leuchtet die ABS-Warnleuchte auf und erlischt nach einigen Sekunden wieder. Falls diese Leuchte während der Fahrt aufleuchtet,lassen Sie lhr Fahrzeug sofort bei einem HYUNDAI-Händler überprüfen. Das normale Bremssystem ist hiervonnicht betroffen. Bei einer Störung ist das ABS jedoch nicht mehr wirksam.
WARNUNG:
Wenn die ABS SRI- und Feststellbrems-/Bremsflüssigkeits-stand-Warnleuchte eingeschaltet bleibt oder während der Fahrt aufleuchtet, liegt möglicherweiseeine Störung der elektronischen Bremskraftverteilung vor (EBD). Ist dies der Fall, das Fahrzeug nichtabrupt stoppen und so schnell wie möglich von einem Hyundai- Händler überprüfen lassen.
B265C01NF-AST Anzeigen für das ElektronischeStabilitätsprogramm(Falls vorhanden)
Die Anzeigen für das Elektronische Stabilitätsprogramm ändern sich je nachZündschalterposition und danach, ob das System in Betrieb ist oder nicht. Sie leuchten auf, wenn derZündschlüssel in die Stellung "ON" gedreht wird, müssen aber nach 3 Sekunden ausgehen. Wenn die ESP-oder ESP-OFF-Anzeige kontinuierlich leuchtet, muß das System in einer Hyundai-Werkstatt überprüft werden.Siehe Kapitel 2 für mehr Informationen über das ESP-System.

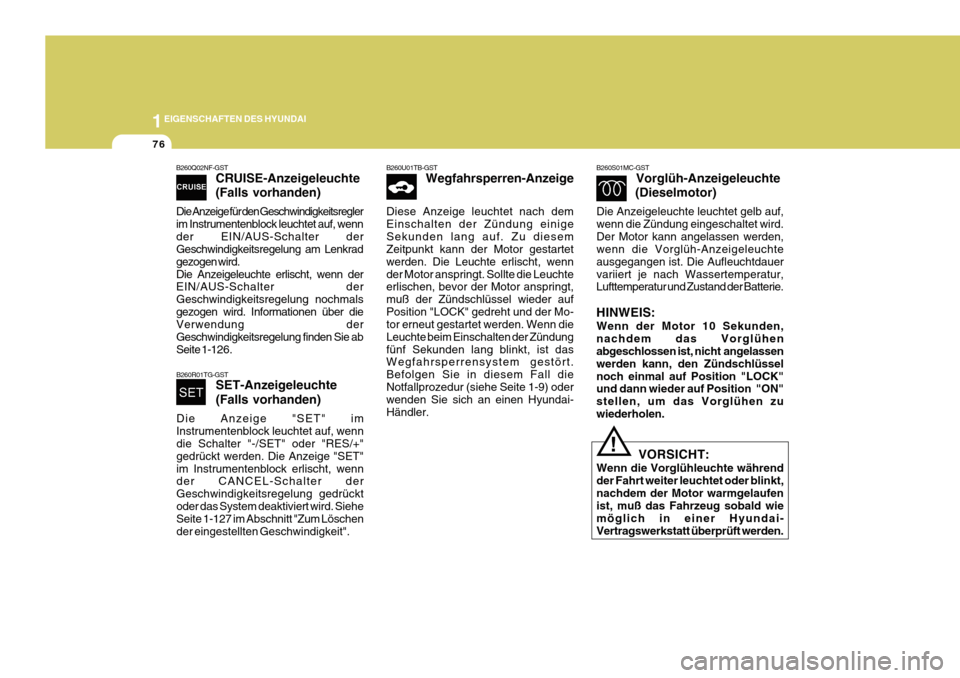

1EIGENSCHAFTEN DES HYUNDAI
76
B260S01MC-GSTVorglüh-Anzeigeleuchte
(Dieselmotor)
Die Anzeigeleuchte leuchtet gelb auf, wenn die Zündung eingeschaltet wird.Der Motor kann angelassen werden, wenn die Vorglüh-Anzeigeleuchte ausgegangen ist. Die Aufleuchtdauervariiert je nach Wassertemperatur, Lufttemperatur und Zustand der Batterie. HINWEIS: Wenn der Motor 10 Sekunden, nachdem das Vorglühen abgeschlossen ist, nicht angelassen werden kann, den Zündschlüsselnoch einmal auf Position "LOCK" und dann wieder auf Position "ON" stellen, um das Vorglühen zuwiederholen.
! VORSICHT:
Wenn die Vorglühleuchte während der Fahrt weiter leuchtet oder blinkt,nachdem der Motor warmgelaufen ist, muß das Fahrzeug sobald wie möglich in einer Hyundai-Vertragswerkstatt überprüft werden.
B260U01TB-GST
Wegfahrsperren-Anzeige
Diese Anzeige leuchtet nach demEinschalten der Zündung einigeSekunden lang auf. Zu diesem Zeitpunkt kann der Motor gestartet werden. Die Leuchte erlischt, wennder Motor anspringt. Sollte die Leuchte erlischen, bevor der Motor anspringt, muß der Zündschlüssel wieder aufPosition "LOCK" gedreht und der Mo- tor erneut gestartet werden. Wenn die Leuchte beim Einschalten der Zündungfünf Sekunden lang blinkt, ist das Wegfahrsperrensystem gestört. Befolgen Sie in diesem Fall dieNotfallprozedur (siehe Seite 1-9) oder wenden Sie sich an einen Hyundai- Händler.
B260R01TG-GST SET-Anzeigeleuchte (Falls vorhanden)
Die Anzeige "SET" im Instrumentenblock leuchtet auf, wenn die Schalter "-/SET" oder "RES/+" gedrückt werden. Die Anzeige "SET"im Instrumentenblock erlischt, wenn der CANCEL-Schalter der Geschwindigkeitsregelung gedrücktoder das System deaktiviert wird. Siehe Seite 1-127 im Abschnitt "Zum Löschen der eingestellten Geschwindigkeit".
B260Q02NF-GST CRUISE-Anzeigeleuchte (Falls vorhanden)
Die Anzeige für den Geschwindigkeitsregler im Instrumentenblock leuchtet auf, wennder EIN/AUS-Schalter der Geschwindigkeitsregelung am Lenkrad gezogen wird.Die Anzeigeleuchte erlischt, wenn der EIN/AUS-Schalter der Geschwindigkeitsregelung nochmalsgezogen wird. Informationen über die Verwendung der Geschwindigkeitsregelung finden Sie ab
Seite 1-126.
