2011 Hyundai Accent Manual del propietario (in Spanish)

6
MANTENGALO USTED MISMO2
1. Depósito de líquido refrigerante del
motor...................................6-11
2. Tapa de llenado de aceite del
motor..................................... 6-9
3. Depósito de líquido de frenos
........................................6-194. Filtro de aire ........................6-13
5. Caja de fusibles/relés ..........6-22
6. Depósito del líquido del
lavaparabrisas......................6-15
7. Depósito de líquido de la
servodirección (Si está instalado)
........................................6-278. Varilla de nivel aceite del motor
.......................................... 6-8
9. Tapa del radiador.................6-11
10. Varilla de nivel de aceite de la
transmisión automática
(Sólo caja A/T) ....................6-17

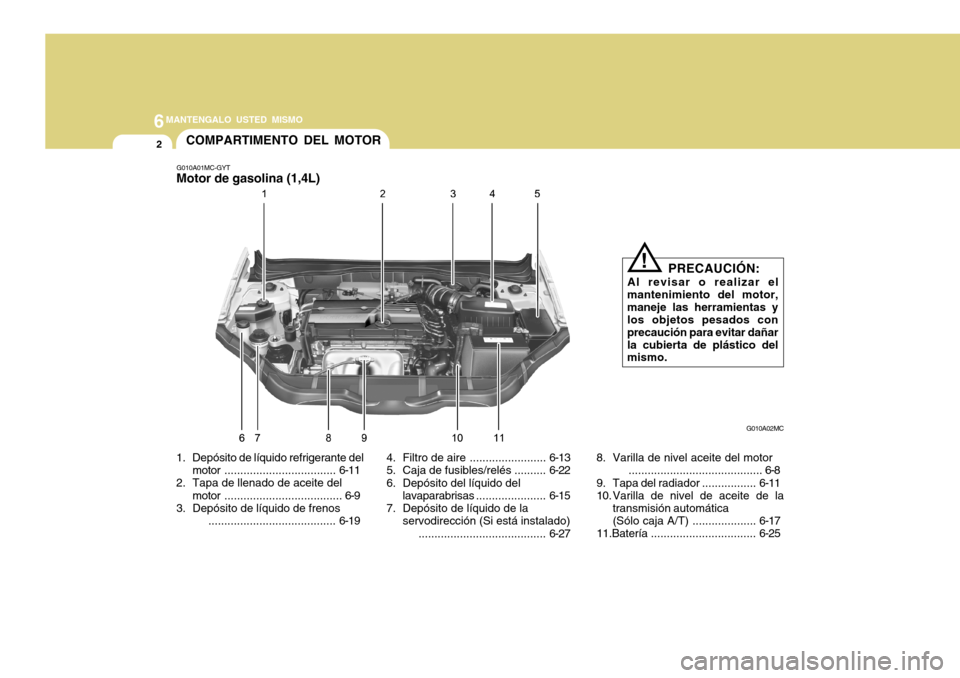

11.Batería.................................6-25G010A01MC-GYTMotor de gasolina (1,4L)COMPARTIMENTO DEL MOTOR
G010A02MC
PRECAUCIÓN:
Al revisar o realizar el
mantenimiento del motor,
maneje las herramientas y
los objetos pesados con
precaución para evitar dañar
la cubierta de plástico del
mismo.
!

6
MANTENGALO USTED MISMO
3

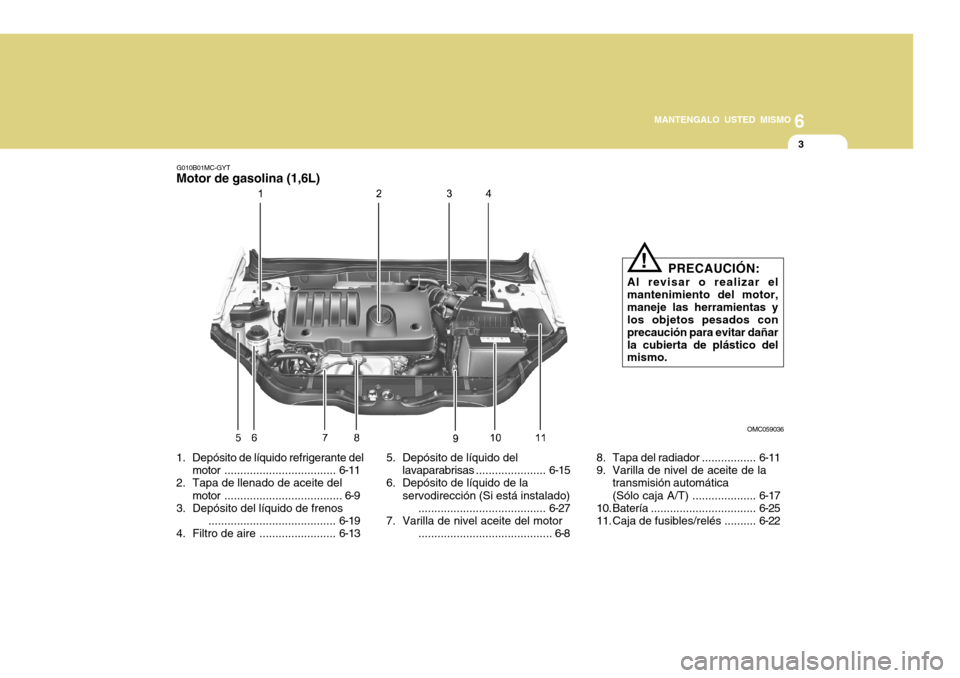

G010B01MC-GYTMotor de gasolina (1,6L)1. Depósito de líquido refrigerante del
motor...................................6-11
2. Tapa de llenado de aceite del
motor..................................... 6-9
3. Depósito del líquido de frenos
........................................6-19
4. Filtro de aire ........................6-135. Depósito de líquido del
lavaparabrisas......................6-15
6. Depósito de líquido de la
servodirección (Si está instalado)
........................................6-27
7. Varilla de nivel aceite del motor
.......................................... 6-88. Tapa del radiador.................6-11
9. Varilla de nivel de aceite de la
transmisión automática
(Sólo caja A/T) ....................6-17
10. Batería.................................6-25
11. Caja de fusibles/relés ..........6-22
OMC059036
PRECAUCIÓN:
Al revisar o realizar el
mantenimiento del motor,
maneje las herramientas y
los objetos pesados con
precaución para evitar dañar
la cubierta de plástico del
mismo.
!

6
MANTENGALO USTED MISMO4
OMC059002L G010C01MC-GYT

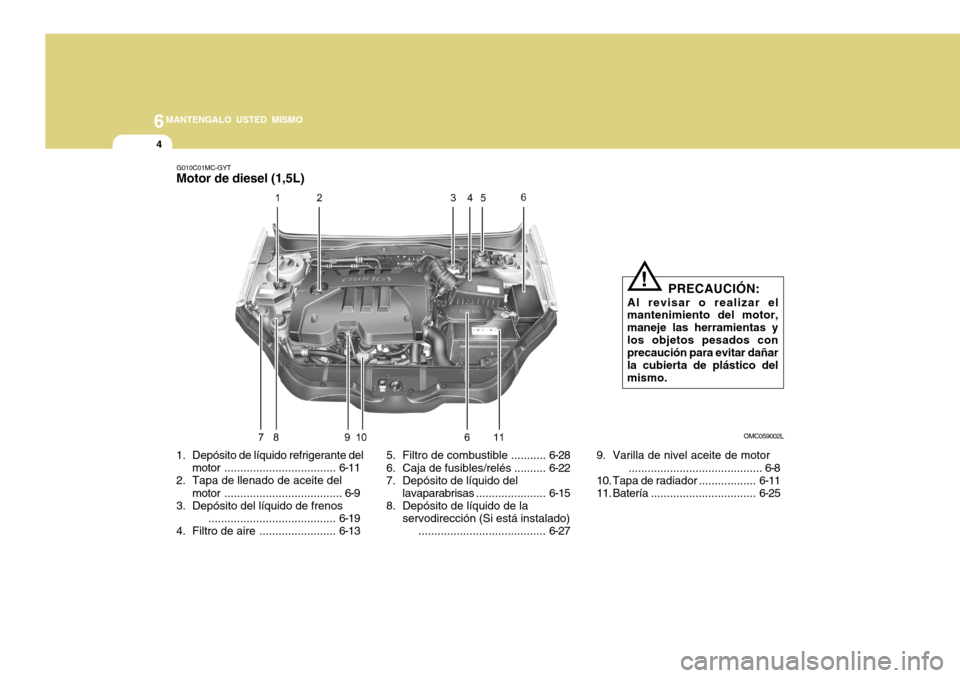

Motor de diesel (1,5L)1. Depósito de líquido refrigerante del
motor...................................6-11
2. Tapa de llenado de aceite del
motor..................................... 6-9
3. Depósito del líquido de frenos
........................................6-19
4. Filtro de aire ........................6-135. Filtro de combustible ...........6-28
6. Caja de fusibles/relés ..........6-22
7. Depósito de líquido del
lavaparabrisas......................6-15
8. Depósito de líquido de la
servodirección (Si está instalado)
........................................6-279. Varilla de nivel aceite de motor
.......................................... 6-8
10. Tapa de radiador..................6-11
11. Batería.................................6-25
PRECAUCIÓN:
Al revisar o realizar el
mantenimiento del motor,
maneje las herramientas y
los objetos pesados con
precaución para evitar dañar
la cubierta de plástico del
mismo.
!

6
MANTENGALO USTED MISMO
5

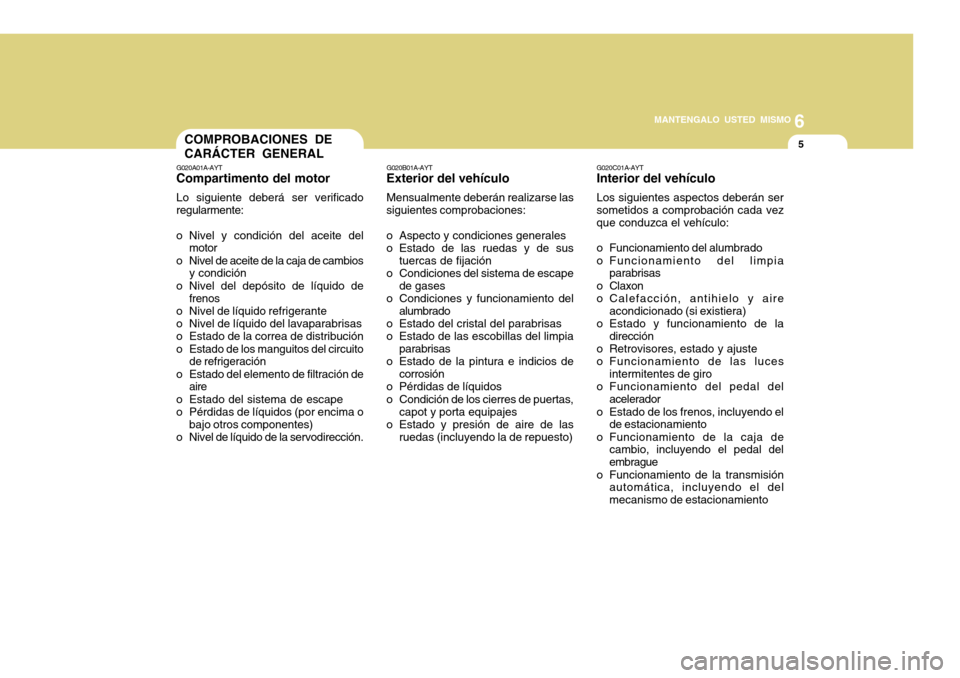

COMPROBACIONES DE
CARÁCTER GENERALG020A01A-AYTCompartimento del motorLo siguiente deberá ser verificado
regularmente:
o Nivel y condición del aceite del
motor
o Nivel de aceite de la caja de cambios
y condición
o Nivel del depósito de líquido de
frenos
o Nivel de líquido refrigerante
o Nivel de líquido del lavaparabrisas
o Estado de la correa de distribución
o Estado de los manguitos del circuito
de refrigeración
o Estado del elemento de filtración de
aire
o Estado del sistema de escape
o Pérdidas de líquidos (por encima o
bajo otros componentes)
o Nivel de líquido de la servodirección.
G020B01A-AYTExterior del vehículoMensualmente deberán realizarse las
siguientes comprobaciones:
o Aspecto y condiciones generales
o Estado de las ruedas y de sus
tuercas de fijación
o Condiciones del sistema de escape
de gases
o Condiciones y funcionamiento del
alumbrado
o Estado del cristal del parabrisas
o Estado de las escobillas del limpia
parabrisas
o Estado de la pintura e indicios de
corrosión
o Pérdidas de líquidos
o Condición de los cierres de puertas,
capot y porta equipajes
o Estado y presión de aire de las
ruedas (incluyendo la de repuesto)
G020C01A-AYTInterior del vehículoLos siguientes aspectos deberán ser
sometidos a comprobación cada vez
que conduzca el vehículo:
o Funcionamiento del alumbrado
o Funcionamiento del limpia
parabrisas
o Claxon
o Calefacción, antihielo y aire
acondicionado (si existiera)
o Estado y funcionamiento de la
dirección
o Retrovisores, estado y ajuste
o Funcionamiento de las luces
intermitentes de giro
o Funcionamiento del pedal del
acelerador
o Estado de los frenos, incluyendo el
de estacionamiento
o Funcionamiento de la caja de
cambio, incluyendo el pedal del
embrague
o Funcionamiento de la transmisión
automática, incluyendo el del
mecanismo de estacionamiento

6
MANTENGALO USTED MISMO6
o Control y funcionamiento de los
sistemas de ajuste de los asientos
o Condiciones y funcionamiento de
los cinturones de seguridad
o Funcionamiento de los parasoles
Si se observara que algún componente
no funciona o parece no funcionar
debidamente, pida la asistencia de su
Servicio Oficial Hyundai.

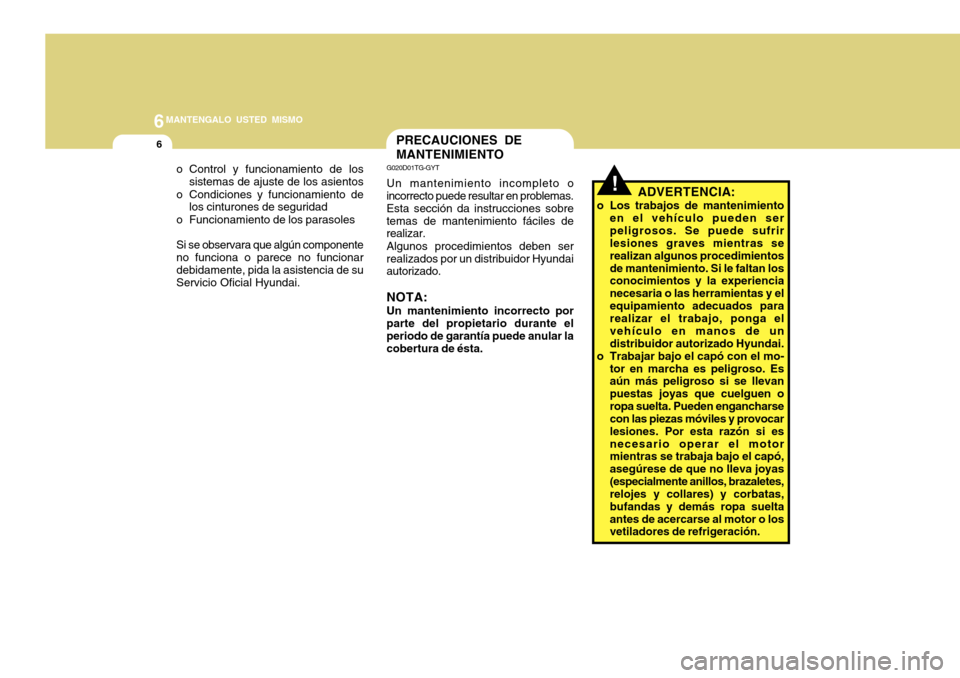

PRECAUCIONES DE
MANTENIMIENTO
!
G020D01TG-GYTUn mantenimiento incompleto o
incorrecto puede resultar en problemas.
Esta sección da instrucciones sobre
temas de mantenimiento fáciles de
realizar.
Algunos procedimientos deben ser
realizados por un distribuidor Hyundai
autorizado.NOTA:Un mantenimiento incorrecto por
parte del propietario durante el
periodo de garantía puede anular la
cobertura de ésta.
ADVERTENCIA:
o Los trabajos de mantenimiento
en el vehículo pueden ser
peligrosos. Se puede sufrir
lesiones graves mientras se
realizan algunos procedimientos
de mantenimiento. Si le faltan los
conocimientos y la experiencia
necesaria o las herramientas y el
equipamiento adecuados para
realizar el trabajo, ponga el
vehículo en manos de un
distribuidor autorizado Hyundai.
o Trabajar bajo el capó con el mo-
tor en marcha es peligroso. Es
aún más peligroso si se llevan
puestas joyas que cuelguen o
ropa suelta. Pueden engancharse
con las piezas móviles y provocar
lesiones. Por esta razón si es
necesario operar el motor
mientras se trabaja bajo el capó,
asegúrese de que no lleva joyas
(especialmente anillos, brazaletes,
relojes y collares) y corbatas,
bufandas y demás ropa suelta
antes de acercarse al motor o los
vetiladores de refrigeración.

6
MANTENGALO USTED MISMO
7

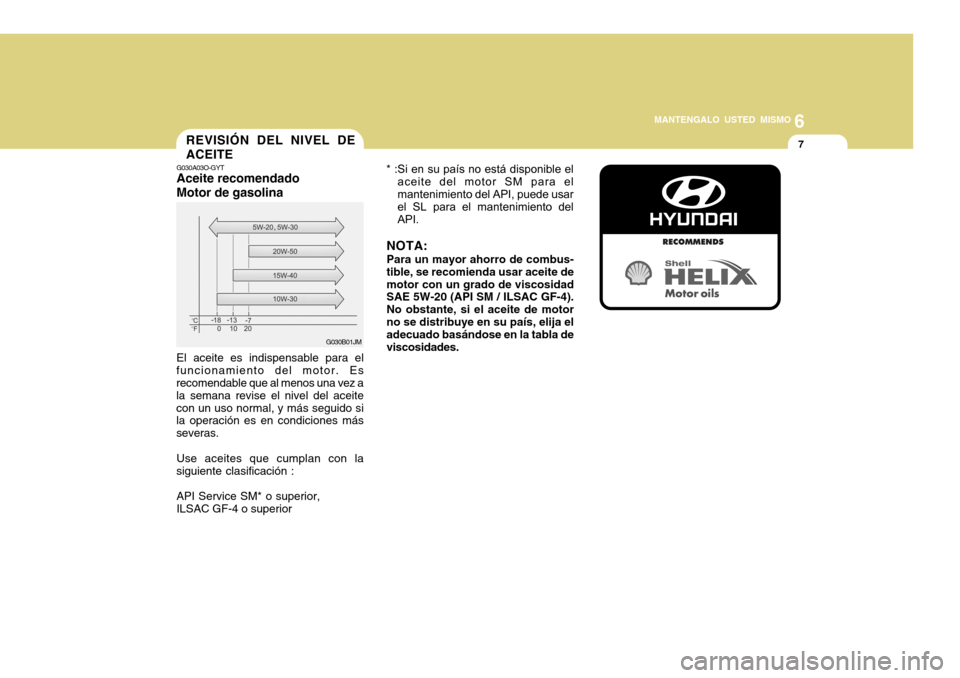

REVISIÓN DEL NIVEL DE
ACEITEG030A03O-GYTAceite recomendado
Motor de gasolinaEl aceite es indispensable para el
funcionamiento del motor. Es
recomendable que al menos una vez a
la semana revise el nivel del aceite
con un uso normal, y más seguido si
la operación es en condiciones más
severas.
Use aceites que cumplan con la
siguiente clasificación :
API Service SM* o superior,
ILSAC GF-4 o superior
G030B01JM
NOTA:Para un mayor ahorro de combus-
tible, se recomienda usar aceite de
motor con un grado de viscosidad
SAE 5W-20 (API SM / ILSAC GF-4).
No obstante, si el aceite de motor
no se distribuye en su país, elija el
adecuado basándose en la tabla de
viscosidades.* :Si en su país no está disponible el
aceite del motor SM para el
mantenimiento del API, puede usar
el SL para el mantenimiento del
API.

6
MANTENGALO USTED MISMO8
!

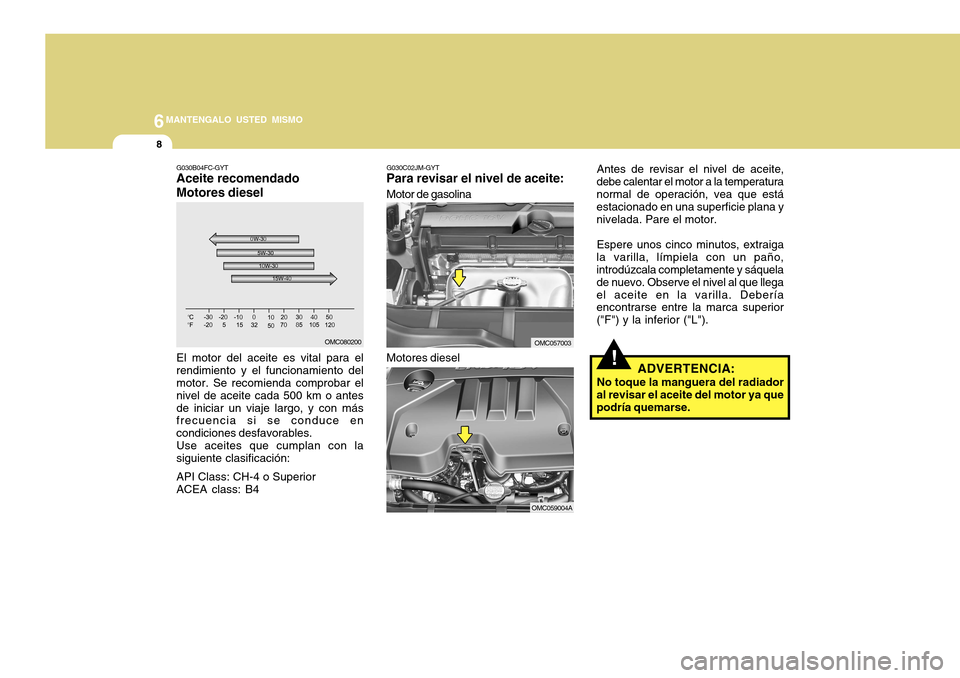

G030C02JM-GYTPara revisar el nivel de aceite:Motor de gasolinaAntes de revisar el nivel de aceite,
debe calentar el motor a la temperatura
normal de operación, vea que está
estacionado en una superficie plana y
nivelada. Pare el motor.
Espere unos cinco minutos, extraiga
la varilla, límpiela con un paño,
introdúzcala completamente y sáquela
de nuevo. Observe el nivel al que llega
el aceite en la varilla. Debería
encontrarse entre la marca superior
("F") y la inferior ("L").
ADVERTENCIA:
No toque la manguera del radiador
al revisar el aceite del motor ya que
podría quemarse. Motores diesel
OMC057003OMC059004A
G030B04FC-GYTAceite recomendado
Motores diesel
OMC080200
El motor del aceite es vital para el
rendimiento y el funcionamiento del
motor. Se recomienda comprobar el
nivel de aceite cada 500 km o antes
de iniciar un viaje largo, y con más
frecuencia si se conduce en
condiciones desfavorables.
Use aceites que cumplan con la
siguiente clasificación:
API Class: CH-4 o Superior
ACEA class: B4

6
MANTENGALO USTED MISMO
9

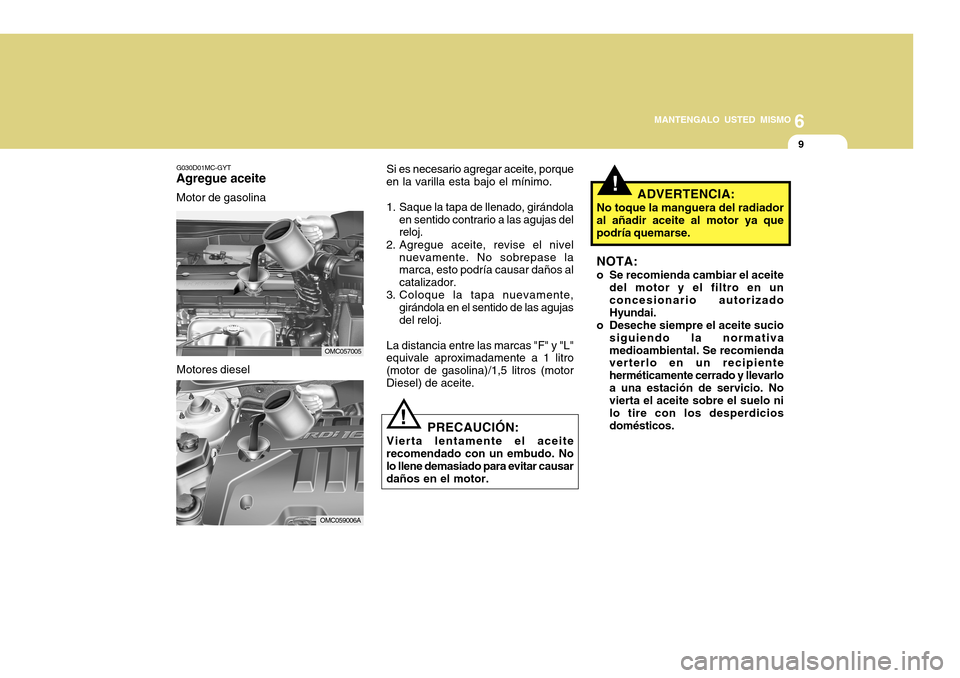

Motores dieselG030D01MC-GYTAgregue aceiteMotor de gasolinaSi es necesario agregar aceite, porque
en la varilla esta bajo el mínimo.
1. Saque la tapa de llenado, girándola
en sentido contrario a las agujas del
reloj.
2. Agregue aceite, revise el nivel
nuevamente. No sobrepase la
marca, esto podría causar daños al
catalizador.
3. Coloque la tapa nuevamente,
girándola en el sentido de las agujas
del reloj.
La distancia entre las marcas "F" y "L"
equivale aproximadamente a 1 litro
(motor de gasolina)/1,5 litros (motor
Diesel) de aceite.
OMC057005
OMC059006A
!
PRECAUCIÓN:
Vierta lentamente el aceite
recomendado con un embudo. No
lo llene demasiado para evitar causar
daños en el motor.
!
ADVERTENCIA:
No toque la manguera del radiador
al añadir aceite al motor ya que
podría quemarse.NOTA:o Se recomienda cambiar el aceite
del motor y el filtro en un
concesionario autorizado
Hyundai.
o Deseche siempre el aceite sucio
siguiendo la normativa
medioambiental. Se recomienda
verterlo en un recipiente
herméticamente cerrado y llevarlo
a una estación de servicio. No
vierta el aceite sobre el suelo ni
lo tire con los desperdicios
domésticos.
