2011 FIAT SCUDO Návod k použití a údržbě (in Czech)

POUÎITÍ A ÚDRÎBA
FIATSCUDO

Vážený zákazníku,
Děkujeme Vám, že jste preferoval Fiat a blahopřejeme Vám, že jste si Fiat SCUDO.
Sestavili jsme tento návod k použití tak, aby Vám umožnil plně využívat kvality tohoto vozidla.
Doporučujeme Vám si jej podrobně pročíst, ještě než usednete poprvé za jeho volant. Jsou v něm uvedeny důležité informace, rady a
upozornění ohledně používání vozidla, jež Vám pomohou využít beze zbytku technické přednosti Vašeho vozidla Fiat SCUDO.
Doporučujeme Vám si pozorně přečíst i upozornění a informace na konci stránky označené symboly:
bezpečnost osob;
neporušenost vozidla;
ochrana životního prostředí.
V přiložené Záruční knížce naleznete přehled o službách, které Fiat nabízí svým zákazníkům:
❒Záruční list, na němž jsou uvedeny záruční podmínky a podmínky pro udržování vozidla;
❒přehled přídavných služeb vyhrazených pro zákazníky značky Fiat.
Tedy příjemné čtení a šťastnou cestu!
V tomto návodu k obsluze a údržbě jsou popsány všechny verze vozidla Fiat SCUDO,
a proto berte v úvahu pouze informace týkající se vybavení,
pohonné jednotky a verze Vámi zakoupeného vozidla.

ČTĚTE V KAŽDÉM PŘÍPADĚ!

K
ČERPÁNÍ PALIVA
Do vozidla čerpejte výhradně automobilovou naftu vyhovující evropské specifikaci EN590.
Používáním jiných produktů nebo směsí se může nenapravitelně poškodit motor a pozbýt platnost záruka na vozidlo.
SPUŠTĚNÍ MOTORU
Zkontrolujte zabrzdění parkovací brzdy; zařaďte neutrál; při uvolněném pedálu plynu sešlápněte pedál spojky až na do-
raz a následně otočte klíč ve spínací skříňce do polohy Ma počkejte na zhasnutí kontrolek
Ya m; otočte klíč ve
spínací skříňce do polohy Da uvolněte jej v okamžiku rozběhnutí motoru.
ZAPARKOVÁNÍ VOZIDLA V BLÍZKOSTI HOŘLAVÝCH LÁTEK
Během chodu motoru se katalyzátor zahřeje na vysokou teplotu. Z toho důvodu neparkujte s vozidlem na trávě, su-
chém listí, jehličí nebo jiném hořlavém materiálu. Nebezpečí požáru.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Pro lepší ochranu životního prostředí je vozidlo vybaveno soustavou, která průběžně diagnostikuje komponenty ovlivňu-
jící emise.

PŘÍDAVNÉ ELEKTRICKÉ SPOTŘEBIČE
Jestliže zamýšlíte dokoupit do vozidla zařízení, jež je nutno připojit k elektrickému napájení, (kdy hrozí nebezpečí pří-
padného vybití baterie), vyhledejte autorizovaný servis Fiat, kde vyhodnotí celkovou elektrickou spotřebu a prověří, zda
elektrická soustava vozidla snese požadovanou zátěž.
CODE card
Uchovávejte kartu na bezpečném místě, ne ve vozidle. Je vhodné mít trvale s sebou elektronický kód. uvedený na
CODE card.
PLÁNOVANÁ ÚDRŽBA
Plánovanou údržbou dlouhodobě zajistíte zachování výkonů vozidla, bezpečnostních vlastností a nízké provozní náklady
s ohledem na ochranu životního prostředí.
V NÁVODU K POUŽITÍ A ÚDRŽBĚ…
…naleznete důležité informace, rady a upozornění ohledně správného používání, bezpečné jízdy a dlouhodobého zacho-
vání svého vozidla. Věnujte zvláštní pozornost symbolům
"(bezpečnost osob) #(ochrana životního prostředí) !(ochrana vozidla).


PŘÍSTROJOVÁ DESKA ....................................................... 5
SYMBOLY ................................................................................ 6
SYSTÉM FIAT CODE ........................................................... 6
KLÍČE...................................................................................... 7
ALARM ................................................................................... 10
SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ ................................... 12
PŘÍSTROJOVÁ DESKA......................................................... 13
PALUBNÍ PŘÍSTROJE........................................................... 14
DISPLEJ .................................................................................... 15
UKAZATEL ÚDRŽBY .......................................................... 16
TRIP COMPUTER................................................................. 17
PŘEDNÍ SEDADLA............................................................... 17
ZADNÍ SEDADLA................................................................ 20
USPOŘÁDÁNÍ SEDADEL ................................................... 22
OPĚRKY HLAVY ................................................................... 23
VOLANT ................................................................................ 24
ZPĚTNÁ ZRCÁTKA ............................................................. 25
TOPENÍ A VENTILACE ....................................................... 27
MANUÁLNĚ ŘÍZENÁ KLIMATIZACE............................. 31
AUTOMATICKÁ DVOUZÓNOVÁ KLIMATIZACE...... 37
TŘÍZÓNOVÁ KLIMATIZACE............................................ 45
VNĚJŠÍ SVĚTLA...................................................................... 47
OSTŘIKOVÁNÍ SKEL............................................................ 50
TEMPOMAT............................................................................ 54OMEZOVAČ RYCHLOSTI .................................................. 57
STROPNÍ SVÍTILNY............................................................. 60
OVLÁDACÍ PRVKY ............................................................... 61
ODPOJOVAČ PALIVA ....................................................... 64
VYBAVENÍ INTERIÉRU ....................................................... 65
DVEŘE...................................................................................... 69
POSUVNÝ KRYT ZAVAAZDLOVÉHO PROSTORU.... 73
OVLÁDÁNÍ OKEN............................................................... 74
KAPOTA MOTORU.............................................................. 76
NOSIČ ZAVAZADEL/LYŽÍ ................................................. 77
PNEUMATICKÉ ODPRUŽENÍ........................................... 78
RADY PRO NAKLÁDÁNÍ................................................... 79
SVĚTLOMETY........................................................................ 81

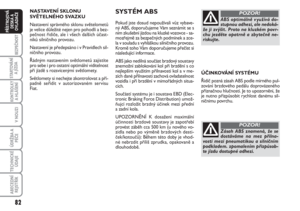

SYSTÉM ABS ......................................................................... 82
SYSTÉM ESP .......................................................................... 84
SYSTÉM EOBD ..................................................................... 87
PARKOVACÍ ASISTENT....................................................... 88
AUTORÁDIO ....................................................................... 89
PŘÍSLUŠENSTVÍ ZAKOUPENÁ UŽIVATELEM .............. 90
ČERPÁNÍ PALIVA .................................................................. 91
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ ......................... 92
P P
Ř Ř
Í Í
S S
T T
R R
O O
J J
O O
V V
Á Á

D D
E E
S S
K K
A A

A A

O O
V V
L L
A A
D D
A A
Č Č
E E
4
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

PALUBNÍ DESKA
Přítomnost a umístění ovládačů přístrojů a hlásičů se může lišit podle příslušného provedení.
1.Boční výstupní otvory ventilace s nastavitelným směrem - 2.Pevné boční výstupní otvory ventilace - 3.Levá páka: ovládání vnějších
světel - 4.Sdružený přístroj -5.Pravá páka: ovládání stíračů čelního a zadního okna, trip computer - 6.Ovládací prvky na palubní des-
ce - 7.Středové výstupní otvory s nastavitelným směrem vzduchu - 8.Čelní airbag spolujezdce (pokud je ve výbavě) - 9.Schránka -
10.Autorádio (pokud je ve výbavě) - 11.Ovládací prvky topení/ventilace/klimatizace - 12.Ovládací páka autorádia (pokud je ve výba-
vě) - 13.Čelní airbag řidiče - 14. Odjišťovací páka volantu
F0P0600mObr. 1
5
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

SYMBOLY
Na některých komponentech nebo u ně-
kterých komponentů vozidla jsou upev-
něny barevné štítky s upozorňovacími
symboly a výzvami k přijetí opatření, pod-
le nichž musí uživatel postupovat při ma-
nipulaci s daným komponentem.
SYSTÉM FIAT CODE
Vozidlo je vybaveno elektronickým systé-
mem zablokování motoru, který zvyšuje
ochranu vozidla před zneužitím. Systém se
uvede do funkce automaticky vytažením
klíčku ze spínací skříňky zapalování.
Do rukojeti klíčků je zabudovaný elektro-
nický člen, který při spouštění motoru mo-
duluje vysokofrekvenční signál, jenž vyšle
speciální anténa vestavěná do spínací skříň-
ky. Modulovaný signál představuje „heslo“,
které je při každém nastartování jiné a
podle něhož řídicí jednotka identifikuje klí-
ček a umožní spustit motor vozidla
Silnými nárazy se mohou po-
škodit elektronické kompo-
nenty zabudované v klíčku za-
palování.
FUNKCE
Při každém spuštění tzn. otočení klíčku na
Mřídicí jednotka systému Fiat CODE poš-
le na řídicí jednotku motoru identifikační
kód, aby odblokovala funkce.
Tento kód je odeslán pouze v případě, že
řídicí jednotka systému Fiat CODE uzna-
la kód, který obdržela od klíčku.
Otočením klíčku na Ssystém Fiat CODE
deaktivuje funkce řídicí jednotky motoru.
V takovém případě otočte klíč do polohy
Sa následně do M; pokud zablokování
přetrvává, zkuste použít další klíče od vo-
zu. Pokud se motor nezdaří nastartovat
ani tentokrát, vyhledejte autorizovaný ser-
vis Fiat.
UPOZORNĚNÍ Každý klíček je opatřen
vlastním kódem, který musí být uložen do
paměti řídicí jednotky systému. Za účelem
uložení nových klíčů do paměti - maxi-
málně osmi - se obraťte na autorizovaný
servis Fiat.
6
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE

Při vracení zpět do rukojeti postupujte
následovně:
❒držte stisknuté tlačítkoBa pohybujte
kovovou čepelí A;
❒uvolněte tlačítko Ba otáčejte kovo-
vou čepel Aaž do zaklapnutí, které
signalizuje její správné zavření.

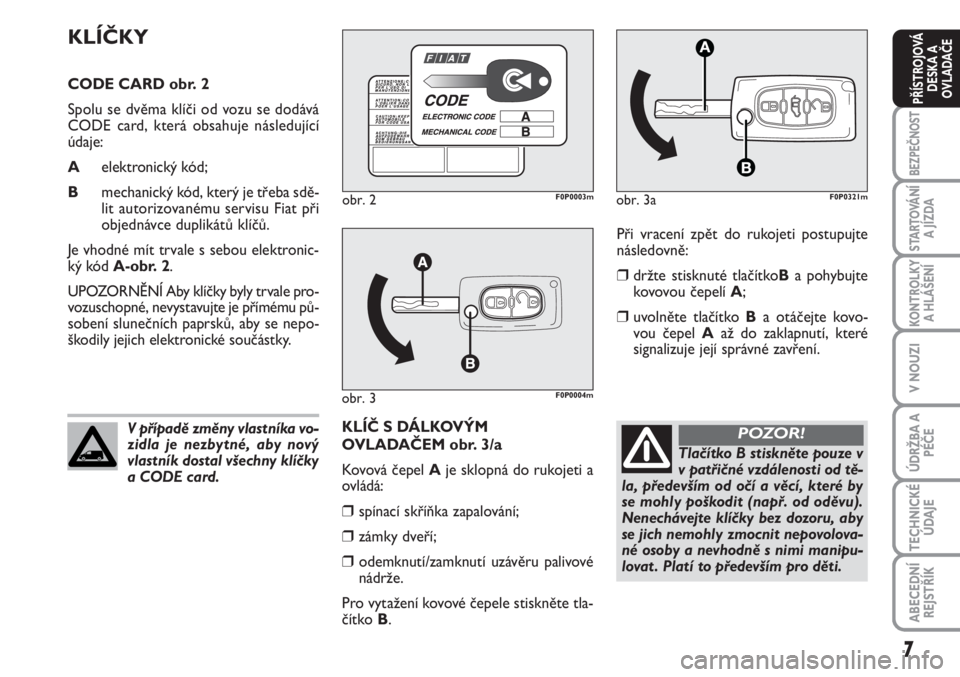

KLÍČKY
CODE CARD obr. 2
Spolu se dvěma klíči od vozu se dodává
CODE card, která obsahuje následující
údaje:
Aelektronický kód;
Bmechanický kód, který je třeba sdě-
lit autorizovanému servisu Fiat při
objednávce duplikátů klíčů.
Je vhodné mít trvale s sebou elektronic-
ký kód A-obr. 2.
UPOZORNĚNÍ Aby klíčky byly trvale pro-
vozuschopné, nevystavujte je přímému pů-
sobení slunečních paprsků, aby se nepo-
škodily jejich elektronické součástky.
V případě změny vlastníka vo-
zidla je nezbytné, aby nový
vlastník dostal všechny klíčky
a CODE card.
obr. 2F0P0003m
obr. 3F0P0004m
obr. 3aF0P0321m
KLÍČ S DÁLKOVÝM
OVLADAČEM obr. 3/a
Kovová čepel Aje sklopná do rukojeti a
ovládá:
❒spínací skříňka zapalování;
❒zámky dveří;
❒odemknutí/zamknutí uzávěru palivové
nádrže.
Pro vytažení kovové čepele stiskněte tla-
čítko B.
Tlačítko B stiskněte pouze v
v patřičné vzdálenosti od tě-
la, především od očí a věcí, které by
se mohly poškodit (např. od oděvu).
Nenechávejte klíčky bez dozoru, aby
se jich nemohly zmocnit nepovolova-
né osoby a nevhodně s nimi manipu-
lovat . Platí to především pro děti.
POZOR!
7
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
