2011 FIAT SCUDO Návod k použití a údržbě (in Czech)

Postup při výměně kola:
❒Odstavte vozidlo tak, aby netvořilo pře-
kážku v silničním provozu a bylo možné
kolo vyměnit v bezpečných podmínkách.
Pokud možno, postavte vůz na rovný a do-
statečně pevný podklad.
❒Vypněte motor a zatáhněte parkovací
brzdu;
❒zařaďte první nebo zpáteční rychlostní
stupeň;
❒před vystoupením z vozidla si oblékně-
te reflexní vestu (dopravní předpisy to-
to vyžadují);
❒u některých verzí se zvedák zpřístupní
sejmutím víka A-obr. 2;
❒sejměte kliku A-obr. 3 z držáku;
❒vyšroubujte zajišťovací zařízení B-
obr. 3;
❒klikou B-obr. 3vyšroubujte upevňova-
cí šroub nosiče rezervního kola obr. 4;
❒odpojte nosič kola od upevňovacího
šroubu a vyjměte kolo;
❒demontujte ozdobný kryt vyměňova-
ného kola (pokud je ve výbavě);
❒povolte šrouby vyměňovaného kola o
cca jednu otáčku;
❒klikou pootevřete zvedák;
❒umístěte zvedák na příslušné místo u
vyměňovaného kola;
❒dbejte na to, aby výřez v horní patce
zvedáku byl nasazen na žebru podélní-
ku;
❒upozorněte případné okolostojící oso-
by na skutečnost, že bude vozidlo zve-
dáno; veškeré osoby musejí vystoupit
a opustit bezprostřední okolí vozidla až
do jeho opětovného spuštění na kola;
❒otáčením kliky zvedáku zvedněte vy-
měňované kolo několik centimetrů nad
zem. Otáčejte klikou, ujistěte se, že jí
lze otáčet volně, aniž si odřete ruku tře-
ním o zem. Zranění mohou způsobit i
části zvedáku v pohybu (šrouby a klou-
by), proto se jich nedotýkejte. Pokud se
zamažete mazacím tukem, pečlivě se
očistěte.
obr 4F0P0296m
obr. 5F0P0295m
obr. 2F0P0294m
obr. 3F0P0190m
136
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI

137
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
❒Nástrojem ze sady nářadí demontujte
středovou krytku kola. Demontujte šroub
s ochranou proti odcizení (verze s ráfky
z lehké slitiny) (jeden na kolo) pomocí pří-
pravku ze sady nářadí, potom demontuj-
te zbývající šrouby a sejměte kolo;
❒zkontrolujte, zda se na styčných plo-
chách rezervního kola a náboje nena-
cházejí nečistoty, které by mohly způ-
sobit povolení upevňovacích šroubů;
Nasaďte rezervní kolo tak, aby se usta-
vovací kolík Bzasunul do jednoho z
otvorů C-obr. 6;
❒namontujte 5 upevňovacích šroubů;
❒otáčením kliky spusťte vozidlo dolů a
vyjměte zvedák;
❒řádně dotáhněte šrouby křížem v po-
řadí uvedeném na obr. 7;
❒nainstalujte ozdobný kryt kola (pokud
je ve výbavě).Po dokončení práce:
❒umístěte vyměněné kolo k nosiči re-
zervního kola pod podlahou a nosič za-
jistěte upevňovacím šroubem;
❒umístěte zvedák a kliku zpět do přísluš-
ných držáků a zajistěte je příslušnými
prostředky;
❒umístěte přídržný systém nářadí za-
šroubováním zajišťovacího mechanismu
do uložení.
UPOZORNĚNÍ Pravidelně kontrolujte
tlak v pneumatikách a v rezervním kole.UPOZORNĚNÍ Při změně typu používa-
ných ráfků (z lehké slitiny namísto ocelových
a naopak) je nutné vyměnit všechny upev-
ňovací šrouby kol - kvůli správné délce.
Doporučujeme si původní šrouby a re-
zervní kolo schovat pro případné použití
původních kol.
obr. 6F0P0307mobr. 7F0P0308m
Nainstalujte ozdobný kryt ko-
la tak, aby byl symbol Yu
ventilku.

138
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
SADA PRO RYCHLOU
OPRAVU PNEUMATIK
FIX & GO
Sada pro rychlou opravu pneumatik ob-
sahuje kompresor a sprej (s lepicí hmo-
tou).Postup při opravě pneumatiky
pomocí sady
1. Označte samolepkou s omezením rych-
losti pneumatiku s defektem: nalepte
štítek na volant, abyste nezapomněli, že
jste pneumatiku opravili sadou a může-
te s ní jet pouze přechodně.
2. Nádobku s lepicí hmotou 1nasaďte na
kompesor 2.
3. Připojte nádobku 1k ventilku pneuma-
tiky, kterou chcete opravit.
4. Uvolněte opatrně hadici kompresoru a
připojte koncovku k nádobce.
5. Připojte elektický vodič k jedné z prou-
dových zásuvek 12V ve vozidle.
6. Spusťte kompresor tlačítkem Aa na-
tlakujte pneumatiku na 2,0 bar. Pokud
se vám nepodaří pneumatiku nahustit
na 2,0 bar, nelze ji opravit.
7. Odstraňte kompresor a uložte jej zpět.
8. Několik km pokračujte v jízdě nízkou
rychlostí, aby hmota defekt dobře utěs-
nila.
9. Upravte kompresorem tlak na doporu-
čenou hodnotu a zkontrolujte, zda je
defekt v pneumatice dobře zaplněný le-
picí hmotou (zda neuchází vzduch).
10. Jeďte sníženou rychlostí (80 km/h).
Nechte co nejdříve pneumatiku zkon-
trolovat a opravit v příslušném ser-
visu.Po použití nádobky s lepidlem ji uložte
zpět do plastového sáčku, který je součástí
sady, aby lepidlo nazašpinilo vozidlo.
Po použití dbejte, aby gel neznečistil ži-
votní prostředí; odevzdejte jej do autori-
zovaného servisu Fiat nebo do podniku za-
bývajícího se jeho rekuperací.
Nádobku s lepidlem lze zakoupit v auto-
rizovaných servisech Fiat.
Pozor: lahvička s gelem ob-
sahuje ethylenglykol, který je
zdraví nebezpečný a způsobuje po-
dráždění očí. Uchovávejte mimo do-
sah dětí.
POZOR!
obr. 7bF0P020m

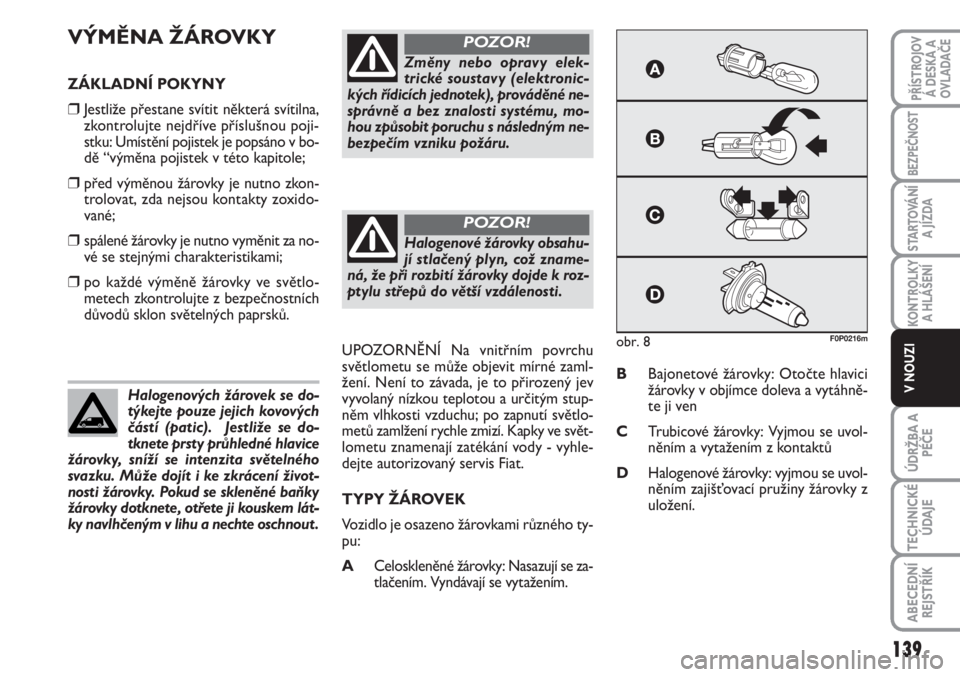

VÝMĚNA ŽÁROVKY
ZÁKLADNÍ POKYNY
❒Jestliže přestane svítit některá svítilna,
zkontrolujte nejdříve příslušnou poji-
stku: Umístění pojistek je popsáno v bo-
dě “výměna pojistek v této kapitole;
❒před výměnou žárovky je nutno zkon-
trolovat, zda nejsou kontakty zoxido-
vané;
❒spálené žárovky je nutno vyměnit za no-
vé se stejnými charakteristikami;
❒po každé výměně žárovky ve světlo-
metech zkontrolujte z bezpečnostních
důvodů sklon světelných paprsků.
UPOZORNĚNÍ Na vnitřním povrchu
světlometu se může objevit mírné zaml-
žení. Není to závada, je to přirozený jev
vyvolaný nízkou teplotou a určitým stup-
něm vlhkosti vzduchu; po zapnutí světlo-
metů zamlžení rychle zmizí. Kapky ve svět-
lometu znamenají zatékání vody - vyhle-
dejte autorizovaný servis Fiat.
TYPY ŽÁROVEK
Vozidlo je osazeno žárovkami různého ty-
pu:
ACeloskleněné žárovky: Nasazují se za-
tlačením. Vyndávají se vytažením.BBajonetové žárovky: Otočte hlavici
žárovky v objímce doleva a vytáhně-
te ji ven
CTrubicové žárovky: Vyjmou se uvol-
něním a vytažením z kontaktů
DHalogenové žárovky: vyjmou se uvol-
něním zajišťovací pružiny žárovky z
uložení. Halogenových žárovek se do-
týkejte pouze jejich kovových
částí (patic). Jestliže se do-
tknete prsty průhledné hlavice
žárovky, sníží se intenzita světelného
svazku. Může dojít i ke zkrácení život-
nosti žárovky. Pokud se skleněné baňky
žárovky dotknete, otřete ji kouskem lát-
ky navlhčeným v lihu a nechte oschnout .
Změny nebo opravy elek-
trické soustavy (elektronic-
kých řídicích jednotek), prováděné ne-
správně a bez znalosti systému, mo-
hou způsobit poruchu s následným ne-
bezpečím vzniku požáru.
POZOR!
Halogenové žárovky obsahu-
jí stlačený plyn, což zname-
ná, že při rozbití žárovky dojde k roz-
ptylu střepů do větší vzdálenosti.
POZOR!
obr. 8F0P0216m
139
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI

Žárovka Obr. Typ Příkon
Dálkové světlomety
Potkávací světlomety
Přední obrysová světla
Přední světla do mlhy (pokud jsou ve výbavě)
Přední ukazatele směru
Boční ukazatele směru
Zadní ukazatele směru
Koncová světla
Brzdová světla
třetí brzdové světlo:
– dvoukřídlové zadní dveře
– dvoukřídlové zadní dveře (vysoká střecha)/
výklopné dveře
Světlo, zpáteční
Svítilna do mlhy, zpětná
Osvětlení registrační značky
Přední stropní svítilna s bodovými světly
Zadní stropní svítilnaH4
H4
W5W
H4
PY21W (Žlutá)
WY5W (Žlutá)
PY21W (Žlutá)
P21/5W
P21/5W
W5W
P21W
P21W
P21W
W5W
12V5W
12V5W D
D
A
D
B
A
B
B
B
A
B
–
–
A
C
C55W
55W
5W
55W
21W
5W
21W
5W
5W
5W
21W
21W
21W
5W
5W
5W
140
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI

VÝMĚNA ŽÁROVKY V
NĚKTERÉM VNĚJŠÍ
SVÍTIDLE
Ohledně typu a výkon žárovky viz “Vý-
měna žárovky”.
PŘEDNÍ OPTICKÉ SKUPINY
Přední optické skupiny obsahují žárovky
obrysových, potkávacích, dálkových a smě-
rových světel.POTKÁVACÍ/DÁLKOVÁ SVĚTLA
obr. 9
Postup při výměně žárovky:
❒sejměte středový kryt Atahem za pří-
slušný jazýček;
❒rozpojte elektrický konektor;
❒vyvěste přídržnou pružinu žárovky;
❒vyměňte žárovku, nainstalujte kryt A
a zkontrolujte jeho zajištění.
OBRYSOVÁ SVĚTLA obr. 9
Postup při výměně žárovky:
❒sejměte středový kryt Atahem za pří-
slušný jazýček;
❒vytáhněte držák žárovky instalovaný za-
tlačením a rozpojte elektrický konek-
tor;
❒vyměňte žárovku, nainstalujte kryt A
a zkontrolujte jeho zajištění.
obr. 9F0P0178m
141
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI

PŘEDNÍ UKAZATELE SMĚRU
obr. 10
Postup při výměně žárovky:
❒držák žárovky Apootočte doleva;
❒po vyjmutí držáku žárovky mírně za-
tlačte žárovku dovnitř, pootročte do-
leva a vyjměte.
❒Vyměňte žárovku, zasuňte držák žárov-
ky A, pootočte jej doprava a zkontro-
lujte jeho správné zajištění.
PŘEDNÍ SVĚTLA DO MLHY obr. 11
Žárovky mlhových světlometů si nechejte
vyměnit v autorizovaném servisu Fiat.BOČNÍ UKAZATELE SMĚRU
obr. 12
Postup při výměně žárovky:
❒zatlačením na kryt Auvolněte vnitřní
svorku; vytáhněte optickou skupinu ven
směrem od vozidla;
❒otočte objímkou doprava, vytáhněte žá-
rovku, která je namontovaná zatlače-
ním, a vyměňte ji;
❒zasuňte objímku žárovky do krytu a
otočte jí doprava;
❒namontujte celou skupinu zpět a ujis-
těte se o zaklapnutí vnitřní svorky.
obr. 11F0P0181m
obr. 10F0P0179mfobr. 12
A
F0P0297m
142
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI

ZADNÍ SDRUŽENÉ SVÍTILNY
obr. 13
Zadní sdružené svítilny obsahují žárovky
koncových světel, brzdových světel, uka-
zatelů směru a světel zpátečky.
obr. 13F0P0184m
Při demontáži zadní sdružené svítilny a vý-
měně žárovky otevřete dvoukřídlové zad-
ní dveře o 180° (postup je uveden v části
“Dvoukřídlové zadní dveře“ v kapitole “Pa-
lubní deska a ovládací prvky“).
obr. 14F0P0185m
Postup při výměně žárovky:
❒lokalizujte vyměňovanou žárovku;
❒demontujte dva upevňovací šrouby Aa
B
❒zvenku vyjměte svítilnu;
❒držte svítilnu a rozpojte elektrický ko-
nektor;
❒roztáhněte jazýčky a vyjměte držák žá-
rovek;
❒příslušnou žárovku lehce zatlačte do-
vnitř, pootočte doleva, vyjměte (má ba-
jonetový uzávěr) a vyměňte.
143
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PŘÍSTROJOV
Á DESKA A
OVLADAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
