2011 FIAT DUCATO Notice d'entretien (in French)

181
B
F0N0830mfig. 176
F0N0829mfig. 177
REMPLACEMENT D’UNE AMPOULE
INDICATIONS GÉNÉRALES
❒Lorsqu’une ampoule ne s’allume pas, avant de
la remplacer, vérifier le bon état du fusible
correspondant : pour l’emplacement des fusibles, se
rapporter au paragraphe « Remplacement des
fusibles » dans ce chapitre ;
❒avant de remplacer une ampoule, vérifier que les
contacts ne soient pas oxydés ;
❒les ampoules grillées doivent être remplacées par
d’autres du même type et ayant la même puissance ;
❒après avoir remplacé une ampoule des phares,
vérifier toujours l’orientation pour des raisons de
sécurité. PROCÉDURE POUR REMPLACER LA BOMBE
Pour remplacer la bombe, procéder comme suit :
❒pousser la touche A-fig. 177 pour faire sortir la
recharge ;
❒introduire la nouvelle bombe et appuyer jusqu’à
l’enclenchement automatique.
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Ne manipuler les lampes halogènes qu’en
les prenant par la partie métallique. Si
l’on touche des doigts le bulbe
transparent, l’intensité de la lumière baisse et la
durée de vie de l’ampoule risque d’être réduite.
En cas de contact accidentel, frotter le bulbe
avec un chiffon trempé dans l’alcool et laisser
sécher.

182
F0N0078mfig. 178
Toute modification ou réparation du
système électrique (centrales
électroniques) réalisée incorrectement et sans
prendre en compte les caractéristiques
techniques du système peuvent provoquer des
dysfonctionnements et des risques d’incendie.
ATTENTION
Comme les lampes à halogène
contiennent un gaz sous pression, en cas
de rupture la projection de tessons de verre est
à craindre.
ATTENTION
ATTENTION Sur la surface extérieure du phare, un
léger ternissement peut apparaître : il ne s’agit pas d’une
anomalie, mais d’un phénomène naturel dû à la basse
température et au degré d’humidité de l’air ; il disparaît
rapidement lorsqu’on allume les feux. En revanche, la
présence de gouttes à l’intérieur du phare indique une
infiltration d’eau : dans ce cas, s’adresser au Réseau
Après-vente Fiat.
TYPES D’AMPOULES fig. 178
Sur le véhicule sont installés différents types d’ampoules :
A Ampoules toute en verre : elles sont introduites par
pression. Tirer pour les extraire.
B Ampoules à baïonnette : pour les enlever de la
douille, presser l’ampoule, la tourner dans le sens
contraire des aiguilles d’une montre et l’extraire.C Ampoules cylindriques : pour les extraire, les
dégager de leurs contacts.
D-E Ampoules halogènes : pour retirer l’ampoule
dégager la molette de blocage de son
emplacement.
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

D
D
D
A
–
B
A
B
A
B
B
B
–
–
–
A
C
CH1
H15
H7
W5W
H1
PY21W
W16WF(*)/WY5W(▼)
PY21W
W5W
P21/5W
P21/5W
P21W
P21W
P21W
P21W
C5W
12V10W
12V10W55 W
15/55 W
55 W
5 W
55 W
21 W
16 W(*)/5 W(▼)
21 W
5 W
5 W
5 W
21 W
21 W
21 W
21 W
5 W
10 W
10 W
183
(*) versions XL et temps libre
(▼) toutes les autres versions
(❑) pour versions/marchés, où il est prévu
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Ampoules Réf. fig. 178 Type Puissance
Feux de route
Feux de route/éclairage diurne (❑)
Feux de croisement
Feux de position avant
Feux antibrouillard (❑)
Feux clignotants avant
Feux clignotants latéraux
Feux clignotants arrière
Feux de position latéraux
Feux de position arrière
Stop (feux d’arrêt)
3ème stop (feux d’arrêt supplémentaire)
Feux de recul
Feux antibrouillard AR
Feux antibrouillard AR (fourgon Maxi)
Feux de plaque
Plafonnier avant avec transparent basculant
Plafonnier arrière

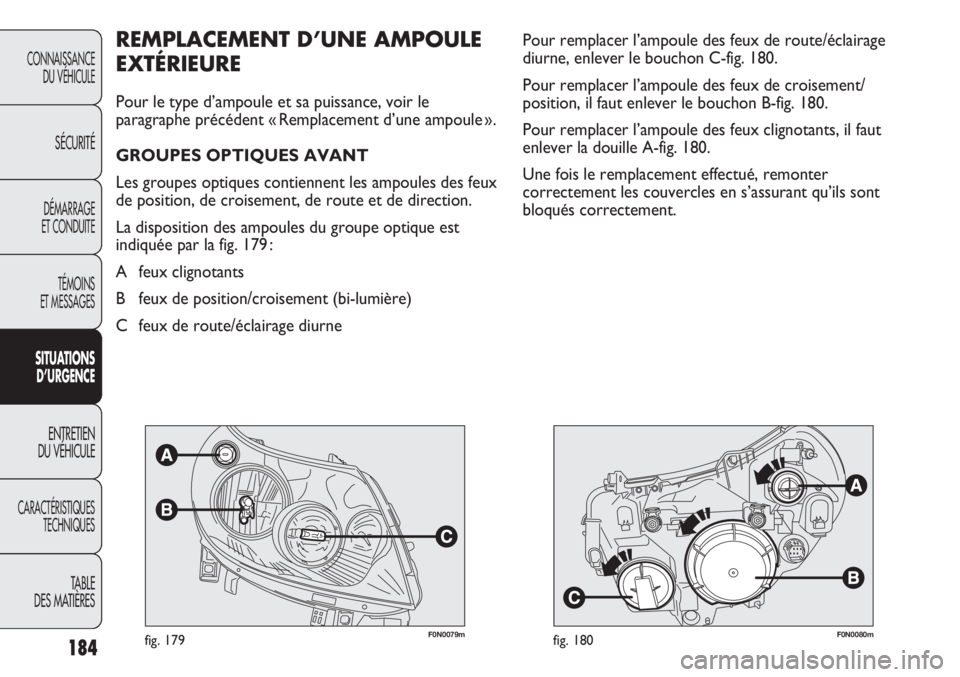

184
F0N0079mfig. 179F0N0080mfig. 180
Pour remplacer l’ampoule des feux de route/éclairage
diurne, enlever le bouchon C-fig. 180.
Pour remplacer l’ampoule des feux de croisement/
position, il faut enlever le bouchon B-fig. 180.
Pour remplacer l’ampoule des feux clignotants, il faut
enlever la douille A-fig. 180.
Une fois le remplacement effectué, remonter
correctement les couvercles en s’assurant qu’ils sont
bloqués correctement.REMPLACEMENT D’UNE AMPOULE
EXTÉRIEURE
Pour le type d’ampoule et sa puissance, voir le
paragraphe précédent « Remplacement d’une ampoule ».
GROUPES OPTIQUES AVANT
Les groupes optiques contiennent les ampoules des feux
de position, de croisement, de route et de direction.
La disposition des ampoules du groupe optique est
indiquée par la fig. 179 :
A feux clignotants
B feux de position/croisement (bi-lumière)
C feux de route/éclairage diurne
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

185
F0N0082mfig. 181F0N0083mfig. 182
❒débrancher le connecteur électrique C-fig. 182 ;
❒décrocher l’agrafe de maintien de la lampe B ;
❒enlever l’ampoule C et la remplacer ;
❒remonter la nouvelle ampoule, en faisant coïncider
le profil de la partie métallique avec les rainures
façonnées sur la parabole du phare, puis reclipser
l’attache de l’ampoule A et rebrancher le connecteur
électrique B ;
❒remonter le couvercle de protection C-fig. 180 en
le tournant dans les sens des aiguilles d’une montre
en s’assurant qu’il est bloqué correctement.
FEUX DE ROUTE/ÉCLAIRAGE DIURNE
(pour les versions/marchés qui le prévoient)
Pour remplacer l’ampoule, procéder comme suit :
❒retirer le couvercle de protection C-Fig. 180 en le
tournant dans le sens inverse des aiguilles d’une
montre ; FEUX DE POSITION
Pour remplacer l’ampoule, suivre la procédure suivante :
❒retirer le capot de protection B-fig. 180 en tournant
dans le sens inverse des aiguilles d’une montre ;
❒extraire le groupe de douille A-fig. 181 monté par
pression ; enlever l’ampoule B et la remplacer ;
❒remonter le groupe de douille A-fig. 181 par
pression ;
❒remonter le couvercle de protection B-fig. 180 en
le tournant dans les sens des aiguilles d’une montre
en s’assurant qu’il est bloqué correctement.
FEUX DE ROUTE
Pour remplacer l’ampoule, suivre la procédure suivante :
❒retirer le couvercle de protection C-fig. 180 en le
tournant dans le sens inverse des aiguilles d’une
montre ;
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

186
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
❒débrancher le connecteur électrique A-Fig. 183 ;
❒tourner la douille B-Fig. 183 dans le sens inverse des
aiguilles d’une montre et extraire l’ensemble ;
❒extraire l’ampoule C et la remplacer ;
❒remonter l’ensemble douille B et le tourner dans le
sens des aiguilles d’une montre pour le bloquer ;
❒rebrancher le connecteur électrique A ;
❒remonter le couvercle de protection en le tournant
dans les sens des aiguilles d’une montre en s’assurant
de son blocage.FEUX DE CROISEMENT
Avec des lampes à incandescence
Pour remplacer l’ampoule, suivre la procédure suivante :
❒retirer le couvercle de protection B-fig. 180 en le
tournant dans le sens inverse des aiguilles d’une
montre ;
❒débrancher le connecteur électrique A-fig. 184 ;
❒décrocher l’agrafe de maintien de la lampe B ;
❒enlever l’ampoule C et la remplacer ;
❒remonter la nouvelle ampoule, en faisant coïncider le
profil de la partie métallique avec les rainures
façonnées sur la parabole du phare, puis reclipser
l’agrafe de maintien de la lampe B et rebrancher le
connecteur électrique A ;
❒remonter le couvercle de protection en le tournant
dans les sens des aiguilles d’une montre en s’assurant
de son blocage.
F0N0084mfig. 184F0N0517mfig. 183

187
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
F0N0081mfig. 185F0N0169mfig. 186
CLIGNOTANTS
Pour remplacer l’ampoule, suivre la procédure suivante :
❒tourner la douille A-fig. 185 dans le sens inverse des
aiguilles d’une montre et l’extraire ;
❒extraire l’ampoule en la poussant légèrement et en la
tournant dans le sens inverse des aiguilles d’une
montre (« baïonnette ») ;
❒remplacer l’ampoule ;
❒remonter la douille, la tourner dans les sens des
aiguilles d’une montre et s’assurer qu’elle est bien
bloquée.Feux latéraux fig. 186-187
Pour remplacer l’ampoule, suivre la procédure suivante :
❒déplacer manuellement le rétroviseur pour accéder
aux deux vis de fixation A ;
❒à l’aide d’un tournevis cruciforme, dévisser les vis,
puis extraire le groupe douille en le détachant de ses
encoches ;
❒dévisser le bulbe et remplacer l’ampoule B en la
tournant dans le sens inverse des aiguilles d’une
montre.

FEUX ANTI-BROUILLARD
(pour versions/marchés où il est prévu)
Pour remplacer les ampoules des feux antibrouillard AV
A-fig. 188, procéder comme suit :
❒braquer la direction complètement à gauche ;
❒ouvrir la trappe sur la protection du passage de roue
AV en dévissant la vis autotaraudeuse ;
❒déposer le bouchon à baïonnette ;
❒débrancher le connecteur ;
❒décrocher l’agrafe de maintien de l’ampoule ;
❒extraire l’ampoule et la remplacer ;
188
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
❒remonter la nouvelle ampoule, en faisant coïncider
le profil de la partie métallique avec les rainures
façonnées sur la parabole du phare, puis reclipser
l’attache de l’ampoule et rebrancher le connecteur
électrique ;
❒remonter le bouchon à baïonnette.
F0N0170mfig. 187F0N0339mfig. 188
