2011 Alfa Romeo Giulietta Notice d'entretien (in French)

940A8000 (**)
940A5000
Diesel
4 en ligne
83 x 90,4
1956
16,5
100/103
136/140
3750
NORMAL DYNAMIC
320 350
32,5 35,6
1500 1750
–
Gazole
pour traction
automobile
(Spécification EN590)
940A3000
Diesel
4 en ligne
79,5 x 80,5
1598
16,5
77
105
4000
NORMAL DYNAMIC
280 320
28,5 32,5
1500 1750
–
Gazole
pour traction
automobile
(Spécification
EN590)
940A7000
Diesel
4 en ligne
83 x 90,4
1956
16,5
120
163
4000
NORMAL DYNAMIC
320 350
32,5 35,6
1500 1750
–
Gazole
pour traction
automobile
(Spécification EN590)
940A4000
Diesel
4 en ligne
83 x 90,4
1956
16,5
125
170
4000
NORMAL DYNAMIC
320 350
32,5 35,6
1500 1750
–
Gazole
pour traction
automobile
(Spécification
EN590)
229
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
(*) Pour les versions/marchés où cela est prévu
(**) Version 2.0 JTD
M136 Ch
GÉNÉRALITÉS1.6 JTDM2.0 JTDM2.0 JTDM(*) 2.0 JTDM(*)
Code type
Cycle
Nombre et position des cylindres
Diamètre et course des pistons mm
Cylindrée totale cm3
Rapport de compression
Puissance maximale (CEE) kW
Ch
régime correspondant tours/min
Couple maximal (CEE) Nm
kgm
régime correspondant tours/min
Bougies d’allumage
Carburant

À six vitesses avant plus marche arrière
avec synchro pour l’enclenchement des vitesses avant
Auto-réglable avec pédale sans course à vide
Avant
230
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

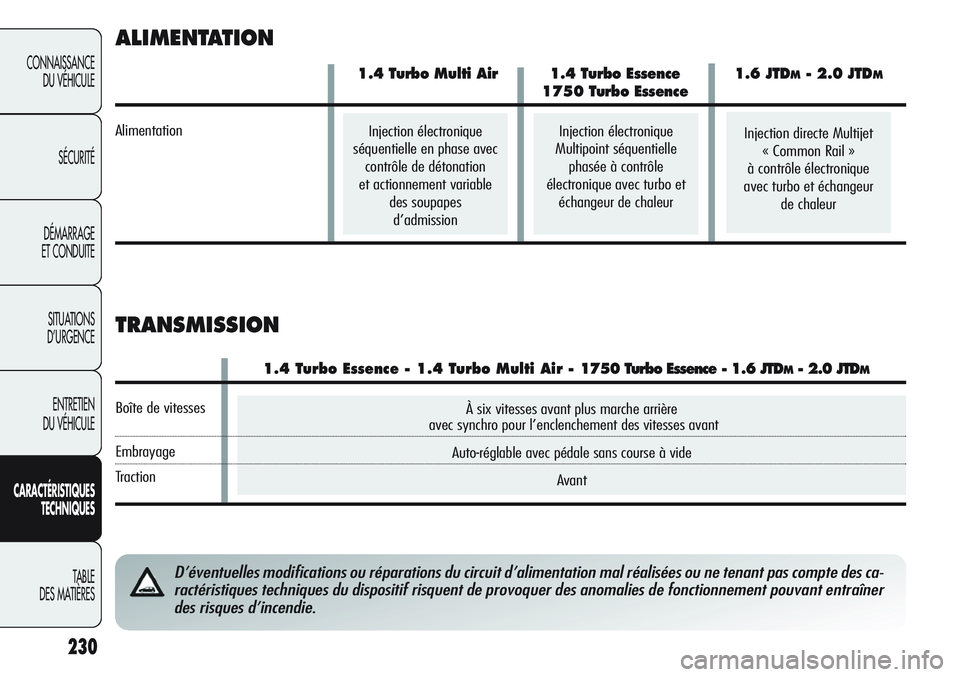

ALIMENTATION
TRANSMISSION
D’éventuelles modifications ou réparations du circuit d’alimentation mal réalisées ou ne tenant pas compte des ca-
ractéristiques techniques du dispositif risquent de provoquer des anomalies de fonctionnement pouvant entraîner
des risques d’incendie.
Injection électronique
séquentielle en phase avec
contrôle de détonation
et actionnement variable
des soupapes
d’admission
1.4 Turbo Multi Air 1.4 Turbo Essence 1.6 JTDM- 2.0 JTDM
1750 Turbo Essence
Alimentation
1.4 Turbo Essence - 1.4 Turbo Multi Air - 1750 Turbo Essence - 1.6 JTDM- 2.0 JTDM
Boîte de vitesses
Embrayage
Traction
Injection directe Multijet
« Common Rail »
à contrôle électronique
avec turbo et échangeur
de chaleurInjection électronique
Multipoint séquentielle
phasée à contrôle
électronique avec turbo et
échangeur de chaleur

À pignon et crémaillère avec direction assistée électromécanique (architecture Dual Pinion)
10,9
231
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
À roues indépendantes type Mc Pherson avec barre stabilisatrice
Système à architecture multi-link
DIRECTION
À disques autoventilés
À disque
Commandé par un levier manuel qui agit sur les freins arrière
FREINS
ATTENTION L’eau, le verglas et le sel de déneigement présents sur la chaussée peuvent se déposer sur les disques de freins et en ré-
duire l’efficacité lors du premier freinage.
SUSPENSIONS
1.4 Turbo Essence - 1.4 Turbo Multi Air - 1750 Turbo Essence - 1.6 JTDM- 2.0 JTDM
Freins de service :
– avant
– arrière
Frein de stationnement
1.4 Turbo Essence - 1.4 Turbo Multi Air - 1750 Turbo Essence - 1.6 JTDM- 2.0 JTDM
Avant
Arrière
1.4 Turbo Essence - 1.4 Turbo Multi Air - 1750 Turbo Essence - 1.6 JTDM- 2.0 JTDM
Type
Diamètre de braquage
(entre trottoirs) m

232
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

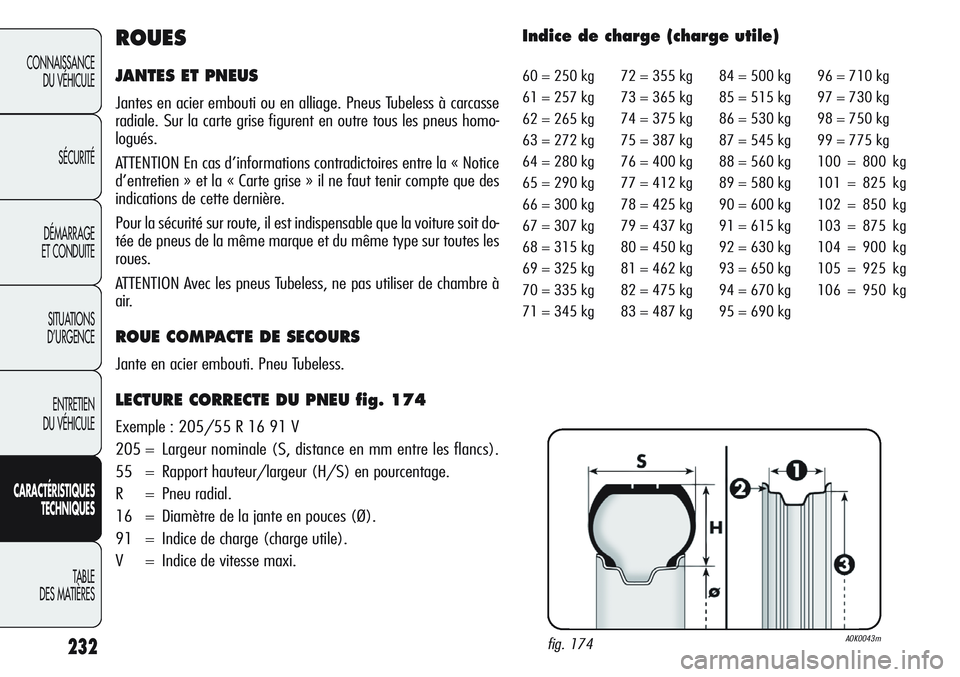

ROUES
JANTES ET PNEUS
Jantes en acier embouti ou en alliage. Pneus Tubeless à carcasse
radiale. Sur la carte grise figurent en outre tous les pneus homo-
logués.
ATTENTION En cas d’informations contradictoires entre la « Notice
d’entretien » et la « Carte grise » il ne faut tenir compte que des
indications de cette dernière.
Pour la sécurité sur route, il est indispensable que la voiture soit do-
tée de pneus de la même marque et du même type sur toutes les
roues.
ATTENTION Avec les pneus Tubeless, ne pas utiliser de chambre à
air.
ROUE COMPACTE DE SECOURS
Jante en acier embouti. Pneu Tubeless.
LECTURE CORRECTE DU PNEU fig. 174
Exemple : 205/55 R 16 91 V
205 = Largeur nominale (S, distance en mm entre les flancs).
55 = Rapport hauteur/largeur (H/S) en pourcentage.
R = Pneu radial.
16 = Diamètre de la jante en pouces (Ø).
91 = Indice de charge (charge utile).
V = Indice de vitesse maxi.
Indice de charge (charge utile)
fig. 174A0K0043m
60 = 250 kg
61 = 257 kg
62 = 265 kg
63 = 272 kg
64 = 280 kg
65 = 290 kg
66 = 300 kg
67 = 307 kg
68 = 315 kg
69 = 325 kg
70 = 335 kg
71 = 345 kg72 = 355 kg
73 = 365 kg
74 = 375 kg
75 = 387 kg
76 = 400 kg
77 = 412 kg
78 = 425 kg
79 = 437 kg
80 = 450 kg
81 = 462 kg
82 = 475 kg
83 = 487 kg84 = 500 kg
85 = 515 kg
86 = 530 kg
87 = 545 kg
88 = 560 kg
89 = 580 kg
90 = 600 kg
91 = 615 kg
92 = 630 kg
93 = 650 kg
94 = 670 kg
95 = 690 kg96 = 710 kg
97 = 730 kg
98 = 750 kg
99 = 775 kg
100 = 800 kg
101 = 825 kg
102 = 850 kg
103 = 875 kg
104 = 900 kg
105 = 925 kg
106 = 950 kg

233
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Indice de vitesse maxi
Q = jusqu’à 160 km/h. H = jusqu’à 210 km/h.
R = jusqu’à 170 km/h. V = jusqu’à 240 km/h.
S = jusqu’à 180 km/h. W = jusqu’à 270 km/h.
T = jusqu’à 190 km/h. Y = jusqu’à 300 km/h.
U = jusqu’à 200 km/h.
Indice de vitesse maximum
pour les pneus neige
QM + S = jusqu’à 160 km/h.
TM + S = jusqu’à 190 km/h.
HM + S = jusqu’à 210 km/h.
LECTURE CORRECTE DE LA JANTE fig. 174
Exemple : 7J x 16 H2 ET 41
7 = largeur de la jante en pouces (1).
J = profil de la jante à bord creuse (rebord latéral où s’appuie
le talon du pneu) (2).
16 = diamètre de calage en pouces (correspond à celui du pneu
qui doit être monté) (3 = Ø).
H2 = forme et nombre des « humps » (relief de pourtour, qui main-
tient le talon du pneu Tubeless sur la jante).
ET 41 = carrossage roue (distance entre le plan d’appui disque/jante
et ligne médiane de la jante).
PNEUS RIM PROTECTOR fig. 175
En cas d’utilisation d’enjoliveurs intégraux fixés
(au moyen d’un ressort) à la jante en tôle et de
pneus non de série (après-vente) équipés de « Rim
Protector » (voir fig. 175), NE PAS monter les enjoliveurs.
L’utilisation de pneus et d’enjoliveurs inappropriés pour-
rait provoquer une baisse imprévue de pression du pneu.
fig. 175A0K0159m

234
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Utilisation de chaînes à neige
Toutes les versions : pour les pneus 195/55 R16”, 205/55 R16” et 225/45 R17” utiliser des chaînes à neige à faible encombrement, dépassant
de 9 mm maximum le profil du pneu.
(*) Pour les versions/marchés où cela est prévu
(**) Pneus sans montage possible de chaînes à neige
(
❍) Équipements avec étriers de freins surdimensionnés
195/55 R16 91V REINFORCED (*) 195/55 R16 91Q REINFORCED (*)205/55 R16 91V 205/55 R16 91Q
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
195/55 R16 91V REINFORCED (*) 195/55 R16 91Q REINFORCED (*)205/55 R16 91V 205/55 R16 91Q
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
T135/70 R16 100M 4B x 16 ET 22
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
T135/70 R16 100M 4B x 16 ET 22
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
7Jx16 H2 ET 41 (*)
7Jx16 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7Jx16 H2 ET 41 (*)
7Jx16 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
Versions Jantes Pneus Ruotino di scorta
De série À neige Pneu Jante
1.4 Turbo Essence
1.6 JTDM
1.4 Turbo Essence (❍)1.6 JTDM(❍)
1.4 Turbo Multi Air
2.0 JTDM
1.4 Turbo Multi Air (❍)2.0 JTDM(❍)
1750 Turbo Essence

195/55 R16 91V REINFORCED 205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED
225/45 R17 91W225/40 R18 92W REINFORCED
T135/70 R16 100M
T125/80 R17 99M
3,0 2,6
2,7 2,3
2,7 2,3
3,0 2,6
3,0 2,6
2,7 2,3
2,7 2,3
3,0 2,6
2,7 2,3
3,0 2,6
235
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
PRESSIONS DE GONFLAGE À FROID (bar)
2,6 2,2
2,3 2,1
2,3 2,1
2,6 2,2
2,6 2,2
2,3 2,1
2,3 2,1
2,6 2,2
2,3 2,1
2,6 2,2
Lorsque le pneu est chaud, la valeur de pression doit être +0,3 bar par rapport à la valeur préconisée. Répéter le contrôle en condition de pneu froid.
Avec les pneus à neige, la valeur de la pression doit être + 0,2 bar par rapport à la valeur indiquée pour les pneus fournis.
Pour rouler à plus de 160 km/h, gonfler les pneus aux valeurs correspondant à la pleine charge du véhicule.
4,2
Versions Mesure PNEUS DE SÉRIE
À charge moyenne À charge maxi
Avant Arrière Avant Arrière
1.4 Turbo Essence
1.6 JTDM
1.4 Turbo Multi Air
2.0 JTDM
1750 Turbo Essence
Roue galette

ABCDEFG H
236
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
DIMENSIONS
Les dimensions sont exprimées en mm et correspondent à la voiture équipée de pneus de série.
La hauteur est calculée avec le véhicule vide.
VOLUME DU COFFRE
Capacité avec le véhicule vide (normes V.D.A.) : 350 dm3
43519557621798
De légères variations de dimensions sont possibles selon la taille des jantes1465
A0K0133m
263415541554
