2011 Alfa Romeo Giulietta Notice d'entretien (in French)

53
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

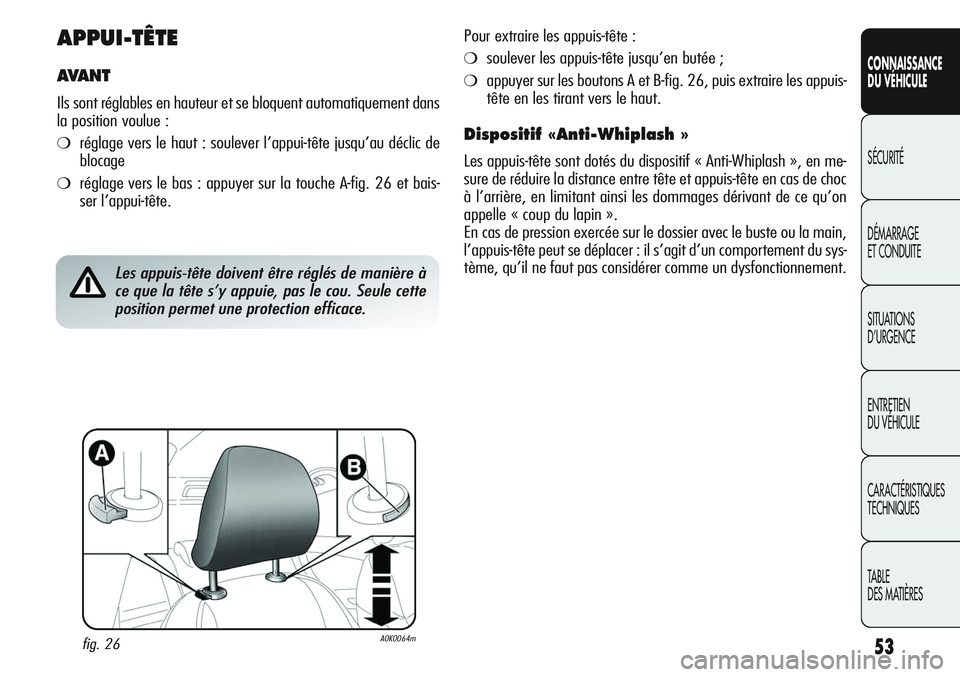

APPUI-TÊTE
AVA N T
Ils sont réglables en hauteur et se bloquent automatiquement dans
la position voulue :
❍réglage vers le haut : soulever l’appui-tête jusqu’au déclic de
blocage
❍réglage vers le bas : appuyer sur la touche A-fig. 26 et bais-
ser l’appui-tête.
fig. 26A0K0064m
Les appuis-tête doivent être réglés de manière à
ce que la tête s’y appuie, pas le cou. Seule cette
position permet une protection efficace.
Pour extraire les appuis-tête :
❍soulever les appuis-tête jusqu’en butée ;
❍appuyer sur les boutons A et B-fig. 26, puis extraire les appuis-
tête en les tirant vers le haut.
Dispositif «Anti-Whiplash »
Les appuis-tête sont dotés du dispositif « Anti-Whiplash », en me-
sure de réduire la distance entre tête et appuis-tête en cas de choc
à l’arrière, en limitant ainsi les dommages dérivant de ce qu’on
appelle « coup du lapin ».
En cas de pression exercée sur le dossier avec le buste ou la main,
l’appuis-tête peut se déplacer : il s’agit d’un comportement du sys-
tème, qu’il ne faut pas considérer comme un dysfonctionnement.

54
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
APPUIS-TÊTE ARRIÈRE
Deux appuis-tête réglables en hauteur sont prévus pour les places
AR (pour le réglage, voir la description au paragraphe précédent).
Certaines versions disposent aussi d’un appuis-tête pour la place
centrale.
Pour extraire les appuis-tête :
❍soulever les appuis-tête jusqu’en butée ;
❍appuyer sur les boutons A et B-fig. 27, puis extraire les appuis-
tête en les tirant vers le haut.
VOLANT
Il peut être réglé dans le sens axial et dans le sens vertical.
Pour effectuer le réglage : débloquer le levier A-fig. 28 en le pous-
sant vers l’avant (position 1) et régler le volant. Ensuite, bloquer
le levier A en le tirant vers le volant (position 2).
fig. 27A0K0065mfig. 28A0K0077m
Les réglages doivent être effectués uniquement
quand la voiture est à l’arrêt et que le moteur est
coupé.
Toute intervention en après-vente, pouvant consti-
tuer une violation du système de conduite ou de la
colonne de direction (ex. montage d’un dispositif
antivol) et provoquer la déchéance du système et l’an-
nulation de la garantie, ainsi que de graves problèmes de
sécurité et la non conformité de l’homologation du véhi-
cule, est absolument interdite.

55
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
fig. 29A0K0079m
RÉTROVISEURS
RÉTROVISEUR D’HABITACLE
Actionner le levier A-fig 29 pour régler le rétroviseur sur deux po-
sitions : normale ou anti-éblouissement.
Rétroviseur d’habitacle électro-chromique
(pour les versions/marchés qui le prévoient)
Certaines versions prévoient un rétroviseur électrochromique
fig. 30. Lorsqu’on enclenche la marche AR, le rétroviseur passe au-
tomatiquement à la colorisation « jour ».
fig. 30A0K0119m

56
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Rabattement électrique rétroviseur
(pour les versions/marchés qui le prévoient)
Pour rabattre les rétroviseurs d’aile, appuyer sur le bouton C-fig.
31. Appuyer à nouveau pour les déplier.
Rabattement manuel rétroviseur fig. 32
Au besoin, rabattre les rétroviseurs en les déplaçant de la position
1 à la position 2.
ATTENTION Pendant la marche, les rétroviseurs doivent toujours
être dans la position 1.
Réglage du rétroviseur
Pour régler/rabattre les rétroviseurs d’aile, il faut que la clé soit en
position MAR.
Sélectionner le rétroviseur à régler avec le dispositif A-fig. 31 :
❍dispositif en position 1 : sélection du rétroviseur gauche ;
❍dispositif en position 2 : sélection du rétroviseur droit.
Pour régler le rétroviseur sélectionné, appuyer sur le bouton B dans
les quatre directions indiquées par les flèches.
ATTENTION Une fois le réglage complété, tourner le dispositif A
en position 0 pour éviter tout déplacement accidentel.
fig. 31A0K0066mfig. 32A0K0052m
RÉTROVISEURS D’AILE
Le rétroviseur extérieur côté conducteur est bom-
bé et altère légèrement la perception de la dis-
tance.

57
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
CLIMATISATION
DIFFUSEURS D’AIR LATÉRAUX fig. 33
A - Diffuseurs d’air réglables et orientables :
❍agir sur le dispositif B pour orienter le diffuseur dans la position
désirée ;
❍tourner vers la gauche la molette C pour régler le débit d’air.
D - Diffuseur d’air latéral fixe.
fig. 33A0K0103m
DIFFUSEURS D’AIR CENTRAUX
Agir sur le dispositif A-fig. 34 pour orienter les diffuseurs dans la
position désirée. Faire pivoter la molette B vers le bas pour régler
le débit d’air.
fig. 34A0K0104m

58
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
DIFFUSEURS D’AIR SUPÉRIEURS fig. 35
A - Diffuseurs d’air supérieurs réglables. Tourner ves la droite la mo-
lette B pour régler le débit d’air.
C - Diffuseur supérieur fixe.
fig. 36A0K0106mfig. 35A0K0105m
DIFFUSEUR D’AIR ARRIÈRE fig. 36
(pour les versions/marchés qui le prévoient)
Agir sur le dispositif A pour orienter le diffuseur dans la position
désirée.
Tourner vers la droite la molette B pour régler le débit d’air:
●= Complètement fermé
= Complètement ouvert

59
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
DIFFUSEURS fig. 37
1. Diffuseur fixe supérieur - 2. Diffuseurs centraux fixes - 3. Diffuseurs fixes latéraux - 4. Diffuseurs latéraux réglables - 5. Diffuseurs cen-
traux orientables - 6. Diffuseurs inférieurs pour sièges AR - 7. Diffuseur orientable sièges AR (pour les versions/marchés qui le pré-
voient)
A0K0107mfig. 37
CONFORT CLIMATIQUE

60
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
CLIMATISEUR MANUEL
COMMANDES fig. 38
A molette de réglage de la température d’air :
❍zone bleue = air froid
❍zone rouge = air chaud
B bouton d’activation/désactivation du compresseur de clima-
tiseur ;
C molette d’activation/réglage du ventilateur :
❍0 = ventilateur éteint
❍1-2-3-4-5-6 = vitesse de ventilationD bouton d’activation/désactivation de la lunette dégivrante ;
E manette de répartition de l’air :
❍possibilité de choisir parmi plusieurs réglages
❍désembuage rapide du pare-brise et vitres latérales
F. Bouton d’activation/désactivation du recyclage de l’air
fig. 38A0K0055m
