DES MATIÈRESEn sortant du véhicule, retirer toujours la clé du
contact pour éviter que le toit ouvrant, par un ac-
tionnement intempestif, ne constitue une source
de danger pour les passagers encore à bord du véhicu-
le : l’utilisation impropre du toit peut être dangereuse.
Avant et pendant son actionnement, vérifier toujours que
les passagers ne sont pas exposés à des risques de lésions
susceptibles d’occasionner l’ouverture du toit soit direc-
tement, soit indirectement, à cause d’objets qui seraient
entraînés ou heurtés par lui.
Ne pas ouvrir le toit en présence de neige ou de
glace pour ne pas risquer de l’endommager.
fig. 64A0K0233m
STORES PARE-SOLEIL
Pour ouvrir les stores, saisir la poignée A-fig. 64, en suivant le sens
indiqué par la flèche jusqu’à la position désirée. Pour les refer-
mer, effectuer les mêmes opérations en sens inverse.
DISPOSITIF ANTI-PINCEMENT
Le toit ouvrant bénéficie d’un système de sécurité anti-pincement
en mesure de détecter un obstacle éventuel lors de la fermeture
du toit ; dans cette situation, le système stoppe et inverse immé-
diatement la course du panneau vitré AV.

94
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
ENTRETIEN/URGENCE
En cas d’urgence ou d’entretien sans alimentation électrique, on
pourra actionner manuellement le toit (ouverture/fermeture du
panneau vitré avant) en procédant aux opérations suivantes :
❍enlever le bouchon de protection A-fig. 65 de protection situé
sur le revêtement intérieur, entre les deux stores pare-soleil ;
❍se munir de la clé Allen B fournie et rangée dans la trousse
des documents de bord ou dans la boîte à outils du coffre à
bagages ;
❍introduire la clé dans le siège C et la tourner :
– dans le sens des aiguilles d’une montre pour ouvrir le toit ;
– dans le sens inverse des aiguilles pour fermer le toit.
fig. 65A0K0132m
PROCÉDURE D’INITIALISATION
Suite au débranchement éventuel de la batterie ou au claquage
d’un fusible, il faut réinitialiser le fonctionnement du toit ouvrant.
Procéder comme suit :
❍appuyer sur le bouton B-fig. 63 jusqu’à ce que le toit se fer-
me complètement. Relâcher ensuite le bouton ;
❍Appuyer sur le bouton B et le maintenir enfoncé au moins 10
secondes et/ou jusqu’à la perception d’un déclic vers l’avant
de la vitre. À ce moment, relâcher le bouton ;
❍dans un délai de 5 secondes, appuyer sur le bouton B et le gar-
der enfoncé : le panneau vitré AV effectuera un cycle complet
d’ouverture et de fermeture. Ce n’est qu’à la fin de ce cycle
qu’il sera possible de relâcher le bouton.

95
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
PORTES
VERROUILLAGE/DÉVERROUILLAGE CENTRALISÉ
DES PORTES
Verrouillage des portes de l’extérieur
Avec les portes fermées, appuyer sur le bouton Áde la télécom-
mande ou introduire et tourner la pièce métallique (à l’intérieur
de la clé) dans la serrure de la porte conducteur. Le verrouillage
effectif des portes est signalé par l’allumage d’une DEL située
sur le bouton
≈.
Le verrouillage des portes est activé :
❍avec toutes les portes fermées ;
❍avec toutes les portes fermées et le coffre à bagages ouvert ;
fig. 66A0K0145m
Déverrouillage des portières de l’extérieur
Appuyer sur le bouton Ëde la télécommande ou introduire et tour-
ner la pièce métallique (à l’intérieur de la clé) dans la serrure de
la porte conducteur.
Verrouillage/déverrouillage des portes de
l’intérieur
Appuyer sur le bouton ≈. Le bouton est doté d’une DEL qui in-
dique l’état des portes (verrouillées ou déverrouillées).
DEL allumée : portes verrouillées. Une nouvelle pression du bouton
≈entraîne le déverrouillage centralisé de toutes les portes et
l’extinction de la DEL.
DEL éteinte : portes débloquées. Une nouvelle pression sur le
bouton
≈active le verrouillage centralisé de toutes les portes.
Le verrouillage des portes n’est activé que si toutes les portes
sont bien fermées.
Après avoir verrouillé les portes via la télécommande ou le barillet
de porte, il ne sera pas possible de déverrouiller les portes au moyen
du bouton
≈.
ATTENTION Avec la fermeture centralisée active, l’actionnement
du levier interne d’ouverture de la porte côté passager provoque
le déverrouillage de cette porte (la DEL reste allumée). L’action-
nement de la poignée interne d’ouverture de la porte côté conduc-
teur provoque le déverrouillage de toutes les portes.
ATTENTION Les portes AR ne peuvent pas être ouvertes de l’inté-
rieur lorsqu’on actionne le dispositif de sécurité enfant.
En l’absence d’alimentation électrique (fusible grillé, batterie dé-
connectée, etc.), il est néanmoins possible de verrouiller les portes
manuellement.

96
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
DISPOSITIF DE SÉCURITE ENFANTS
Il empêche l’ouverture des portes arrière de l’intérieur.
Le dispositif A-fig. 67 peut être activé uniquement lorsque les portes
sont ouvertes :
❍position 1 - dispositif activé (porte bloquée) ;
❍position 2 - dispositif désactivé (porte pouvant être ouverte
de l’intérieur).
Le dispositif reste enclenché même en effectuant le déverrouilla-
ge électrique des portes.
ATTENTION Les portes AR ne peuvent pas être ouvertes de l’inté-
rieur lorsqu’on actionne le dispositif de sécurité enfant.
Utiliser toujours ce dispositif lorsqu’on transporte
des enfants.
Après avoir actionné le dispositif sur les deux portes
arrière, en vérifier l’enclenchement en agissant sur
la poignée intérieure d’ouverture des portes.
fig. 67A0K0167m

97
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
DISPOSITIF D’URGENCE
VERROUILLAGE PORTES
Porte avant côté passager
La porte avant côté passager est équipée d’un dispositif permet-
tant de la verrouiller en l'absence de courant. Pour la fermer, in-
sérer la pièce métallique de la clé de contact dans le logement
A-fig. 67a et la déplacer vers le haut.
Porte arrière côté passager
Les portes AR sont dotées d’un dispositif qui permet de les ver-
rouiller en l’absence de courant.
Dans ce cas, procéder comme suit:
❍Insérer l’insert métallique de la clé de démarrage dans le lo-
gement B-fig. 67 ;
❍tourner la clé dans le sens inverse des aiguilles d’une montre,
puis l’extraire du logement B.
Si la sécurité enfant a été insérée et que la ferme-
ture décrite précédemment a été effectuée, l’action-
nement de la poignée interne des portes ne per-
mettra pas d’ouvrir la porte mais provoquera uniquement
le réalignement de la tirette des serrures. Pour ouvrir la por-
te, il faudra tirer la poignée extérieure. L’activation du ver-
rouillage d’urgence ne désactive pas le bouton de ver-
rouillage/déverrouillage centralisé des portes
≈.
ATTENTION Suite à une déconnexion de la batterie ou au grillage
du fusible de protection, il est nécessaire d’initialiser le mécanisme
d’ouverture/fermeture des portes en procédant comme suit :
❍fermer toutes les portes ;
❍appuyer sur le bouton Ásur la clé ou le bouton ≈ver-
rouillage/déverrouillage des portes sur le combiné de bord ;
❍appuyer sur le bouton Ësur la clé ou le bouton ≈ver-
rouillage/déverrouillage des portes sur le combiné de bord. Le réalignement de la tirette sur les serrures est possible (unique-
ment si la charge de la batterie a été rétablie) en procédant com-
me suit:
❍appuyer sur le bouton Ëde la clé ;
❍appuyer sur le bouton ≈verrouillage/déverrouillage des
portes sur la planche de bord ;
❍ouverture au moyen de la clé sur le barillet de la porte AV ;
❍en tirant la poignée interne de la porte.
fig. 67aA0K0275m

98
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

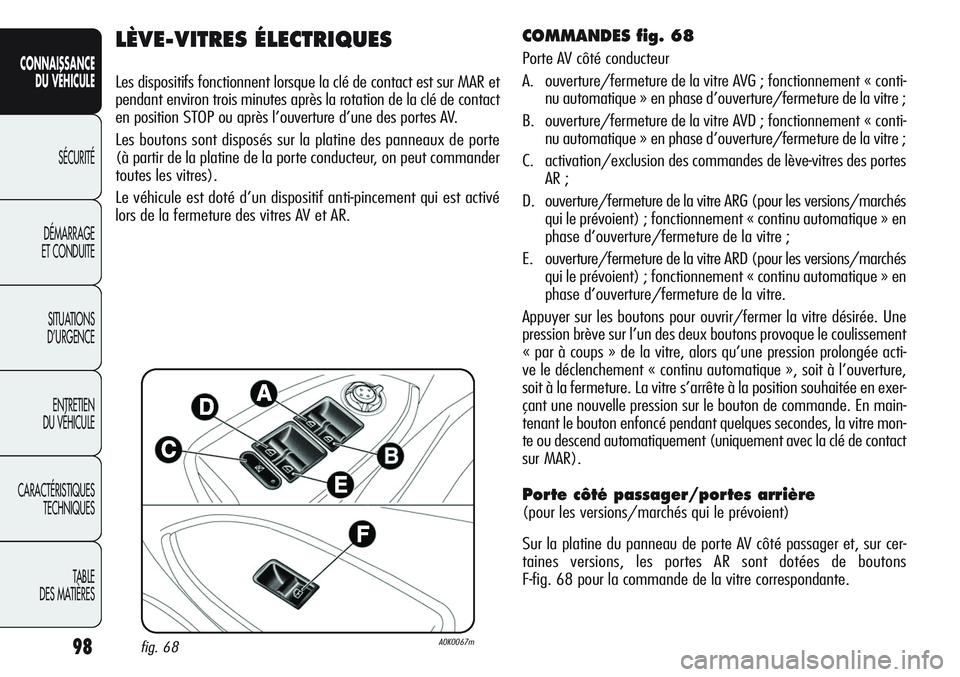

LÈVE-VITRES ÉLECTRIQUES
Les dispositifs fonctionnent lorsque la clé de contact est sur MAR et
pendant environ trois minutes après la rotation de la clé de contact
en position STOP ou après l’ouverture d’une des portes AV.
Les boutons sont disposés sur la platine des panneaux de porte
(à partir de la platine de la porte conducteur, on peut commander
toutes les vitres).
Le véhicule est doté d’un dispositif anti-pincement qui est activé
lors de la fermeture des vitres AV et AR.
COMMANDES fig. 68
Porte AV côté conducteur
A. ouverture/fermeture de la vitre AVG ; fonctionnement « conti-
nu automatique » en phase d’ouverture/fermeture de la vitre ;
B. ouverture/fermeture de la vitre AVD ; fonctionnement « conti-
nu automatique » en phase d’ouverture/fermeture de la vitre ;
C. activation/exclusion des commandes de lève-vitres des portes
AR ;
D. ouverture/fermeture de la vitre ARG (pour les versions/marchés
qui le prévoient) ; fonctionnement « continu automatique » en
phase d’ouverture/fermeture de la vitre ;
E. ouverture/fermeture de la vitre ARD (pour les versions/marchés
qui le prévoient) ; fonctionnement « continu automatique » en
phase d’ouverture/fermeture de la vitre.
Appuyer sur les boutons pour ouvrir/fermer la vitre désirée. Une
pression brève sur l’un des deux boutons provoque le coulissement
« par à coups » de la vitre, alors qu’une pression prolongée acti-
ve le déclenchement « continu automatique », soit à l’ouverture,
soit à la fermeture. La vitre s’arrête à la position souhaitée en exer-
çant une nouvelle pression sur le bouton de commande. En main-
tenant le bouton enfoncé pendant quelques secondes, la vitre mon-
te ou descend automatiquement (uniquement avec la clé de contact
sur MAR).
Porte côté passager/portes arrière
(pour les versions/marchés qui le prévoient)
Sur la platine du panneau de porte AV côté passager et, sur cer-
taines versions, les portes AR sont dotées de boutons
F-fig. 68 pour la commande de la vitre correspondante.
fig. 68A0K0067m

99
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
ATTENTION La clé de contact sur STOP ou enlevée, les lève-vitres
restent actifs pendant environ 3 minutes et se désactivent immé-
diatement quand on ouvre une des portes.
ATTENTION Si le dispositif anti-pincement est présent, l’actionne-
ment du bouton
Ëde la télécommande pendant plus de 2 secondes
provoque l’ouverture des vitres, alors que l’actionnement du bou-
ton
Ápendant plus de 2 secondes provoque la fermeture des vitres.
Le système est conforme à la norme 2000/4/CE
réservée à la protection des passagers qui se pen-
chent au-dehors.
Une mauvaise utilisation des lève-glaces électriques
peur s’avérer dangereuse. Avant et pendant l’action-
nement, toujours vérifier que les passagers soient à
l’abri de lésions que le mouvement des vitres pourrait leur
infliger directement ou en entraînant des objets personnels.
En quittant le véhicule, il faut toujours veiller à retirer la clé
du contact pour éviter que les lève-vitres ne soient actionnés
par inadvertance et une source de danger pour les passa-
gers restés à bord.
Dispositif de sécurité anti-pincement
La voiture dispose d’une fonction anti-pincement qui s’active pen-
dant la fermeture des vitres AV et AR.
Ce système de sécurité est en mesure de détecter la présence éven-
tuelle d’un obstacle pendant le mouvement de fermeture de la
vitre ; si tel est le cas, le système interrompt la course et selon la
position de la vitre en inverse le mouvement. Ce dispositif sert d’au-
tant plus en cas d’actionnement involontaire des lève-vitres par des
enfants à bord.
La fonction anti-pincement est active tant en cas de fonctionnement
manuel que automatique de la vitre. Suite à l’actionnement du dis-
positif anti-pincement, la course de la vitre est immédiatement in-
terrompue et inversée jusqu’à la butée inférieure. Pendant ce temps,
il n’est pas possible d’actionner la vitre.
ATTENTION Si le dispositif anti-pincement s’active 5 fois de suite
en une minute ou tombe en panne, le fonctionnement automa-
tique de fermeture est exclu et le système commande la fermetu-
re par impulsions d’une demie-seconde, avec bouton relâché entre
deux impulsions.
Pour rétablir le bon fonctionnement du système, une commande
d’ouverture de la vitre concernée est nécessaire.

100
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Initialisation du système lève-vitres
En cas de débranchement de la batterie ou d’interruption du fusible
de protection, il est nécessaire de réinitialiser le fonctionnement du
système.
Procédure d’initialisation :
❍déplacer la vitre à initialiser en position de fin de course supé-
rieure en fonctionnement manuel;
❍une fois atteinte la butée supérieure, maintenir enfoncée la
commande de fermeture pendant au moins 1 seconde.
ATTENTION Pour certains marchés / versions, suite à une coupure
d’alimentation des centrales électroniques (remplacement ou dé-
branchement de la batterie ou remplacement des fusibles de pro-
tection des centrales de lève-vitres), l’automatisme des vitres en
question doit être rétabli.Pour le rétablissement, fermer les portes et procéder comme suit:
1. ouvrir complètement la vitre de la porte conducteur en gardant
enfoncé le bouton d’actionnement pendant au moins 3 secondes
après la butée inférieure ;
2. fermer complètement la vitre de la porte conducteur en gardant
enfoncé le bouton d’actionnement pendant au moins 3 secondes
après la butée supérieure ;
3. procéder pareillement (points 1 et 2) pour la porte passager
4. s’assurer que l’initialisation à réussi en vérifiant le bon fonc-
tionnement de l’actionnement automatique des vitres.
