2011 Alfa Romeo Giulietta Instrukcja obsługi (in Polish)

101
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
BAGA˚NIK
Odblokowanie bagażnika następuje elektrycznie i jest nieaktywne
podczas jazdy samochodu.
OTWARCIE
Po odblokowaniu, jest możliwe otwarcie bagażnika z zewnątrz
samochodu po naciśnięciu na logo elektryczne rys. 69 aż do usły-
szenia dźwięku odblokowania lub nacisnąć przycisk
Rna
pilocie.
Po otwarciu bagażnika dwukrotnie migną kierunkowskazy i włączy
się oświetlenie wewnętrzne: oświetlenie gaśnie automatycznie po
zamknięciu bagażnika. W przypadku pozostawienia bagażnika
otwartego oświetlenia gaśnie po kilku minutach.
rys. 69A0K0068m
Otwarcie awar yjne z wn´trza
Wykonać następujące operacje:
❍wyjąć zagłówki tylne i złożyć całkowicie siedzenia (patrz roz-
dział „Powiększenie bagażnika”);
❍nacisnąć dźwignię A-rys. 70.
rys. 70A0K0069m

102
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
INICJALIZACJA BAGA˚NIKA
OSTRZEŻENIE W przypadku ewentualnego odłączenia akumula-
tora lub przepalenia się bezpiecznika, konieczne jest wykonanie
„inicjalizacji” mechanizmu otwierania/zamykania pokrywy ba-
gażnika w następujący sposób:
❍zamknąć wszystkie drzwi i bagażnik;
❍nacisnąć przycisk Ána pilocie;
❍nacisnąć przycisk Ëna pilocie.
ZAMKNI¢CIE
Aby zamknąć pokrywę, opuścić ją i nacisnąć w pobliżu zamka aż
do usłyszenia dźwięku zablokowania. Na części wewnętrznej po-
krywy bagażnika znajdują się uchwyty A-rys. 71, które ułatwiają
trzymanie przy zamykaniu pokrywy.
OSTRZEŻENIE Przed zamknięciem bagażnika upewnić się, czy po-
siadamy przy sobie kluczyk, ponieważ bagażnik zostanie zablo-
kowany automatycznie.
rys. 71A0K0181m

103
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
rys. 72A0K0070m
POWI¢KSZENIE BAGA˚NIKA
Siedzenie tylne dzielone umożliwia powiększenie częściowe (1/3
lub 2/3) lub całkowite bagażnika. Aby powiększyć bagażnik patrz
opis w rozdziale „Wyjęcie półki tylnej” i „Składanie siedzeń”.
rys. 73A0K0182m
Wyj´cie pó∏ki tylnej
Wykonać następujące operacje:
❍odłączyć końcówki dwóch linek A-rys. 72 podtrzymujących pół-
kę tylną B odłączając zaczepy oczkowe C od sworzni pod-
trzymujących;
❍odłączyć z sworzni A-rys. 73 znajdujących się półce, następnie
wyjąć półkę B wyciągając ją na zewnątrz;
❍po wyjęciu półki tylnej można ją ustawić poprzecznie w bagaż-
niku lub pomiędzy oparciami siedzeń przednich i złożonymi po-
duszkami siedzeń tylnych (przy bagażniku całkowicie po-
większonym).

104
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
Sk∏adanie siedzeƒ
Wykonać następujące operacje:
❍wysunąć zagłówki do maksymalnej wysokości, naciskając na
przyciski A i B rys. 74 znajdujące się obok dwóch podpórek,
następnie wyjąć zagłówki wysuwając je w górę;
❍przesunąć na bok pasy bezpieczeństwa sprawdzając czy ta-
śmy pasów są prawidłowo rozciągnięte i nie są poskręcane;
❍przesunąć zaczep A-rys. 75 aby złożyć część lewą lub prawą
oparcia i następnie złożyć oparcie na poduszkę (po przesu-
nięciu zaczepu widoczny będzie „znak czerwony” B).
rys. 74A0K0065mrys. 75A0K0110m
Ustawienie siedzenia tylnego
Przesunąć w bok pasy bezpieczeństwa sprawdzając czy taśmy pa-
sów są prawidłowo rozciągnięte i nie są poskręcane.
Podnieść oparcia przesuwając je do tyłu aż do usłyszenia dźwię-
ku zablokowania obu mechanizmów mocujących, sprawdzając
wzrokowo zniknięcie „czerwonego znaku” znajdującego się na
zaczepie A-rys. 75. „Czerwony znak” wskazuje na brak zablo-
kowania oparcia siedzenia. Ustawić zagłówki wkładając je
w odpowiednie miejsca.

105
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
Ciężki bagaż nie zamocowany prawidłowo, w przy-
padku zderzenia może spowodować poważne obra-
żenia pasażerów.
Jeżeli podróżujemy przez obszary w których utrud-
nione jest tankowanie paliwa, przewożąc w samocho-
dzie benzynę w kanistrach jako rezerwę, przestrze-
gać odpowiednich przepisów obowiązujących w tym zakresie,
używać wyłącznie kanistrów homologowanych i mocować je
prawidłowo w bagażniku. Mimo wszystko zwiększa się ryzy-
ko pożaru w przypadku kolizji,
MOCOWANIE BAGA˚U
W bagażniku umieszczone są dwa zaczepy rys. 76 do mocowania
linek, które zabezpieczają przewożony bagaż i dwa zaczepy na
poprzecznicy tylnej B.
OSTRZEŻENIE Nie mocować do jednego zaczepu bagażu o masie
powyżej 100 kg.
rys. 76A0K0169m
ZACZEPY DODATKOWE
W bagażniku znajdują się ponadto zaczepy dodatkowe.
RELINGI DO MOCOWANIA BAGA˚U
(dla wersji/rynków gdzie przewidziano)
Są pomocne do prawidłowego rozmieszczenia ładunku i/lub do
przewożenia lekkich materiałów. relingi do mocowania bagażu do-
stępne są w Lineaccessori Alfa Romeo.

106
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
POKRYWA KOMORY SILNIKA
OTWARCIE
Wykonać następujące operacje:
❍pociągnąć dźwignię A-rys. 77 w kierunku wskazanym strzałką;
❍przesunąć dźwignię B w kierunku wskazanym strzałką i podnieść
pokrywę.
OSTRZEŻENIE Podniesienie pokrywy komory silnika ułatwione jest
dwoma bocznymi amortyzatorami gazowymi. Zaleca się nie na-
ruszać amortyzatorów ani nie podtrzymywać pokrywy silnika pod-
czas podnoszenia.
OSTRZEŻENIE Przed otwarciem pokrywy komory silnika sprawdzić,
czy ramiona wycieraczek nie są odchylone od szyby przedniej i czy
wycieraczki nie funkcjonują.
rys. 77A0K0116m
ZAMKNI¢CIE
Opuścić pokrywę na około 20 cm nad komorą silnika, następnie
puścić ją swobodnie i upewnić się, próbując ją podnieść czy jest za-
mknięta prawidłowo a nie tylko zaczepiona w pozycji zabezpie-
czającej. W tym ostatnim przypadku nie naciskać na pokrywę, ale
podnieść ją ponownie i powtórzyć manewr.
OSTRZEŻENIE Sprawdzić zawsze prawidłowe zamknięcie pokrywy,
aby uniknąć że się otworzy podczas podróży.
Ze względów bezpieczeństwa pokrywa powinna
być zawsze dobrze zamknięta podczas jazdy. Dla-
tego, sprawdzić zawsze prawidłowe zamknięcie po-
krywy upewniając się czy się zablokowała. Jeżeli podczas
jazdy zauważymy, że pokrywa nie jest dokładnie zablo-
kowana, zatrzymać się natychmiast i zamknąć pokrywę
prawidłowo.
Zamknięcie pokrywy wykonać tylko w zatrzyma-
nym samochodzie

107
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

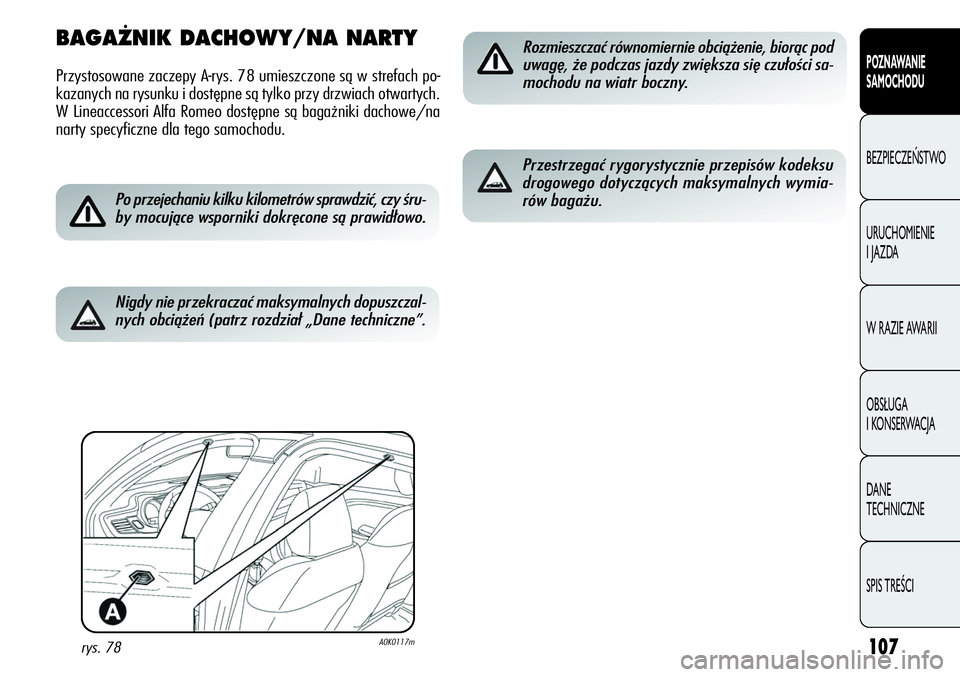

BAGA˚NIK DACHOWY/NA NARTY
Przystosowane zaczepy A-rys. 78 umieszczone są w strefach po-
kazanych na rysunku i dostępne są tylko przy drzwiach otwartych.
W Lineaccessori Alfa Romeo dostępne są bagażniki dachowe/na
narty specyficzne dla tego samochodu.
rys. 78A0K0117m
Po przejechaniu kilku kilometrów sprawdzić, czy śru-
by mocujące wsporniki dokręcone są prawidłowo.
Rozmieszczać równomiernie obciążenie, biorąc pod
uwagę, że podczas jazdy zwiększa się czułości sa-
mochodu na wiatr boczny.
Przestrzegać rygorystycznie przepisów kodeksu
drogowego dotyczących maksymalnych wymia-
rów bagażu.
Nigdy nie przekraczać maksymalnych dopuszczal-
nych obciążeń (patrz rozdział „Dane techniczne”.

108
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
Regulacja ustawienia reflektorów
Aby wyregulować naciskać przyciski Òi (rys. 79). Wyświe-
tlacz w zestawie wskaźników dostarcza wskazań wizualnych o po-
zycji dotyczącej regulacji.
Pozycja 0
–jedna lub dwie osoby na przednich siedzeniach.
Pozycja 1
–4 osoby.
Pozycja 2
–4 osoby + obciążony bagażnik.
Pozycja 3
–kierowca + maksymalne dopuszczalne obciążenie ba-
gażnika.
OSTRZEŻENIE Kontrolować ustawienie świateł za każdym razem,
gdy zmienia się ciężar przewożonego bagażu.
OSTRZEŻENIE Jeżeli samochód wyposażony jest w reflektory Bi-
xenon, kontrola ustawienia świateł jest elektroniczna, dlatego przy-
ciski
Òi nie występują.
USTAWIENIE PRZEDNICH ÂWIATE¸
PRZECIWMGIELNYCH
(dla wersji/rynków, gdzie przewidziano)
Odnośnie kontroli i ewentualnej regulacji zwrócić się do ASO Alfa
Romeo.
REGULACJA REFLEKTORÓW ZA GRANICÑ
Reflektory świateł mijania ustawione są przed sprzedażą samo-
chodu dla ruchu obowiązującego w danym kraju. W krajach, w któ-
rych ruch drogowy jest przeciwny, aby nie oślepiać jadących z prze-
ciwka, należy zasłonić strefę reflektora zgodnie z przepisami
Kodeksu drogowego kraju, w którym się podróżuje.
A0K0094mrys. 79
REFLEKTORY
USTAWIENIE WIÑZEK ÂWIETLNYCH
Poprawne ustawienie reflektorów jest ważne dla komfortu i bez-
pieczeństwa zarówno kierowcy jak i dla innych użytkowników dro-
gi. Ponadto określone jest precyzyjnie normą kodeksu drogowego.
Aby zapewnić sobie i innym użytkownikom dróg jak najlepszą wi-
doczność podczas jazdy z włączonymi światłami, samochód musi
mieć poprawnie ustawione reflektory. Odnośnie kontroli i ewentu-
alnej regulacji zwrócić się do ASO Alfa Romeo.
KOREKTOR USTAWIANIA REFLEKTORÓW
Funkcjonuje przy kluczyku w wyłączniku zapłonu w położeniu MAR
i włączonych światłach mijania.
