PLAFONIERES
PLAFONIER ANTERIOR COM LUZES
DE SPOT fig. 40
O interruptor A acende/apaga as lâmpadas do plafonier.
Com o interruptor A na posição central, as lâmpadas
C e D acendem/apagam-se com a abertura/fecho das
portas anteriores.
Com o interruptor A premido para a esquerda,
as lâmpadas C e D permanecem sempre desligadas.
Com o interruptor A premido para a direita,
as lâmpadas C e D permanecem sempre acesas.
As luzes acendem/apagam-se de modo progressivo.O interruptor B exerce a função de spot; com
o plafonier desligado, acende individualmente:
❒a lâmpada C se carregado à esquerda;
❒a lâmpada D se carregado à direita.
AVISO Antes de sair do veículo, certifique-se de que
ambos os interruptores estejam na posição central.
Nesta posição, as luzes desligam quando as portas são
fechadas e evita-se descarregar a bateria.
De qualquer modo, se o interruptor for esquecido na
posição sempre acesa, o plafonier desliga-se
automaticamente ao fim de 15 minutos após a
desligação do motor.
Temporização das luzes do plafonier
Nalgumas versões, para tornar mais fácil a entrada/saída
do veículo, em especial de noite ou em lugares pouco
iluminados, estão disponíveis 2 lógicas de temporização.
TEMPORIZAÇÃO AO ENTRAR NO VEÍCULO
As luzes do plafonier acendem segundo as seguintes
modalidades:
❒por aprox. 10 segundos com o desbloqueio das
portas anteriores;
❒por aprox. 3 minutos na abertura de uma das portas
laterais;
❒por aprox. 10 segundos o fecho das portas.
A temporização é interrompida rodando a chave
de ignição para a posição MAR.

57
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
TEMPORIZAÇÃO AO SAIR DO VEÍCULO
Depois de extrair a chave do dispositivo de arranque,
as luzes do plafonier acendem segundo as seguintes
modalidades:
❒no prazo de 2 minutos após a desligação do motor
e por aproximadamente 10 segundos;
❒com a abertura de uma das portas laterais por um
tempo igual a aprox. 3 minutos;
❒com o fecho de uma porta por um período de
10 segundos, aprox.
A temporização termina automaticamente ao bloquear
as portas.
F0U041Abfig. 41

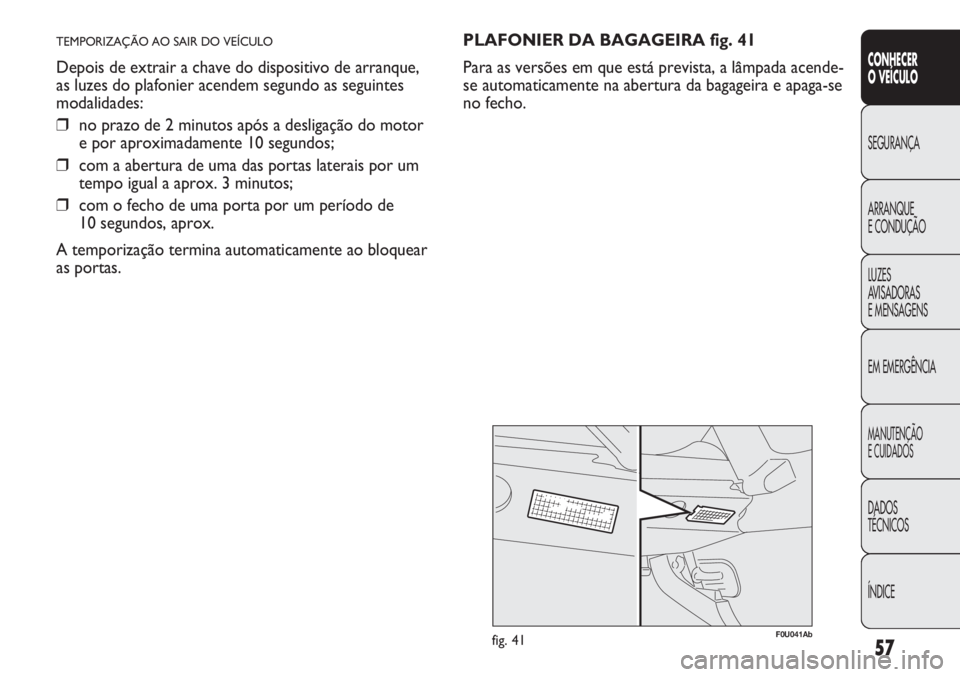

PLAFONIER DA BAGAGEIRA fig. 41
Para as versões em que está prevista, a lâmpada acende-
se automaticamente na abertura da bagageira e apaga-se
no fecho.

58
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U043Abfig. 43F0U044Abfig. 44

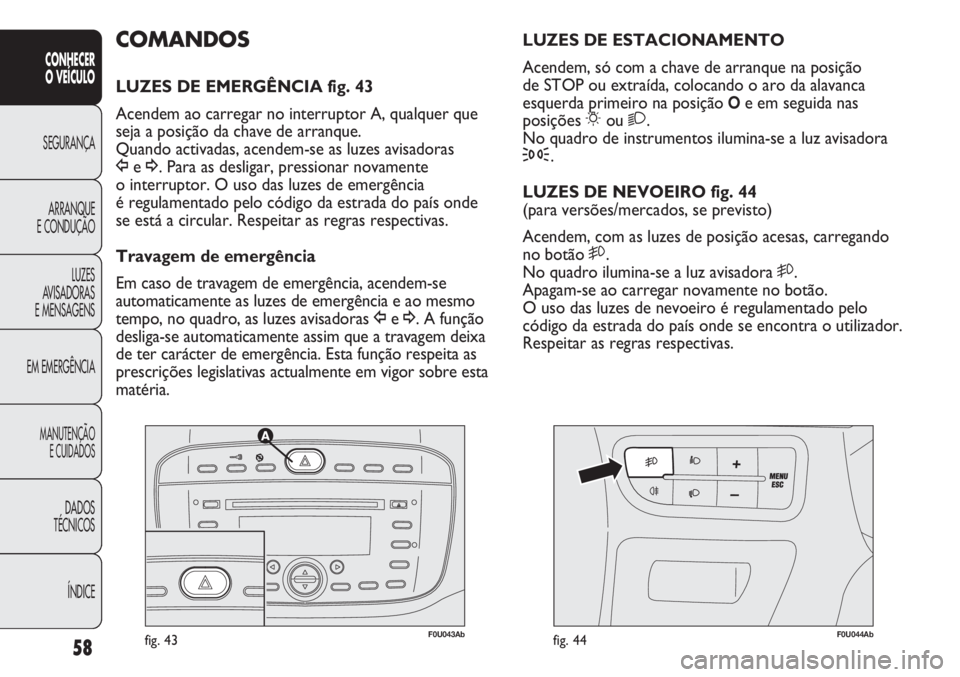

LUZES DE ESTACIONAMENTO
Acendem, só com a chave de arranque na posição
de STOP ou extraída, colocando o aro da alavanca
esquerda primeiro na posição
Oe em seguida nas
posições 6ou 2.
No quadro de instrumentos ilumina-se a luz avisadora
3.
LUZES DE NEVOEIRO fig. 44
(para versões/mercados, se previsto)
Acendem, com as luzes de posição acesas, carregando
no botão 5.
No quadro ilumina-se a luz avisadora 5.
Apagam-se ao carregar novamente no botão.
O uso das luzes de nevoeiro é regulamentado pelo
código da estrada do país onde se encontra o utilizador.
Respeitar as regras respectivas.
COMANDOS
LUZES DE EMERGÊNCIA fig. 43
Acendem ao carregar no interruptor A, qualquer que
seja a posição da chave de arranque.
Quando activadas, acendem-se as luzes avisadoras
Îe ¥. Para as desligar, pressionar novamente
o interruptor. O uso das luzes de emergência
é regulamentado pelo código da estrada do país onde
se está a circular. Respeitar as regras respectivas.
Travagem de emergência
Em caso de travagem de emergência, acendem-se
automaticamente as luzes de emergência e ao mesmo
tempo, no quadro, as luzes avisadoras Îe ¥. A função
desliga-se automaticamente assim que a travagem deixa
de ter carácter de emergência. Esta função respeita as
prescrições legislativas actualmente em vigor sobre esta
matéria.

59
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U046Abfig. 46
F0U045Abfig. 45
BLOQUEIO DAS PORTAS fig. 47
Para efectuar o bloqueio simultâneo das portas, premer
o botão A, situado no tablier na consola central,

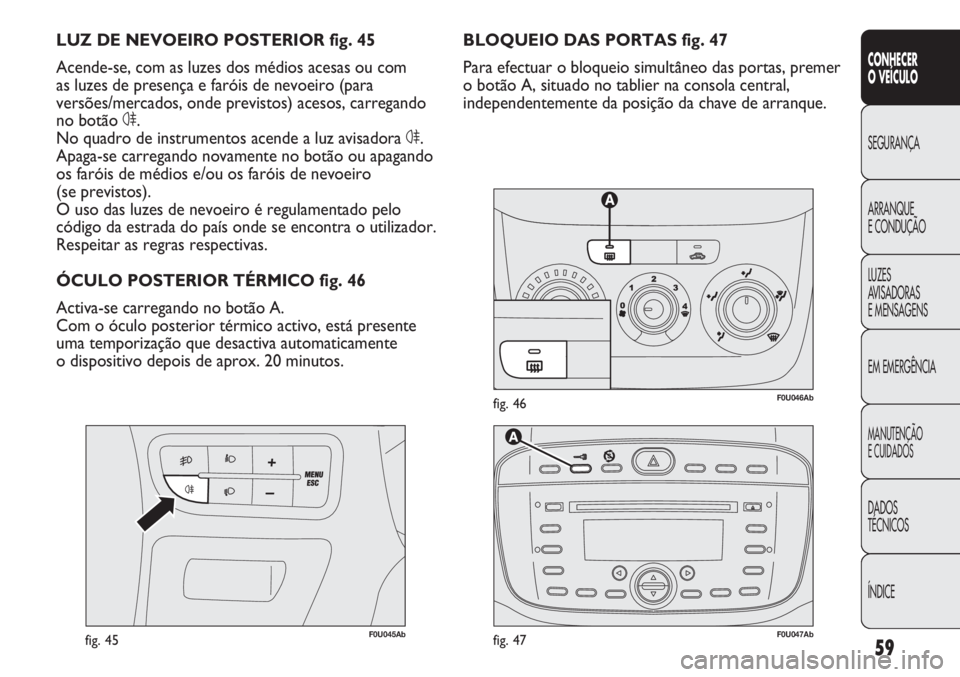

independentemente da posição da chave de arranque. LUZ DE NEVOEIRO POSTERIOR fig. 45
Acende-se, com as luzes dos médios acesas ou com
as luzes de presença e faróis de nevoeiro (para
versões/mercados, onde previstos) acesos, carregando
no botão 4.
No quadro de instrumentos acende a luz avisadora 4.
Apaga-se carregando novamente no botão ou apagando
os faróis de médios e/ou os faróis de nevoeiro
(se previstos).
O uso das luzes de nevoeiro é regulamentado pelo
código da estrada do país onde se encontra o utilizador.
Respeitar as regras respectivas.
ÓCULO POSTERIOR TÉRMICO fig. 46
Activa-se carregando no botão A.
Com o óculo posterior térmico activo, está presente
uma temporização que desactiva automaticamente
o dispositivo depois de aprox. 20 minutos.
F0U047Abfig. 47

60
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
SISTEMA DE CORTE DE COMBUSTÍVEL
Intervém em caso de choque provocando:
❒a interrupção da alimentação de combustível com
posterior desligação do motor;
❒o desbloqueio automático das portas;
❒o acendimento das luzes internas.
A intervenção do sistema é assinalada pela visualização
de uma mensagem no display. Inspeccionar
correctamente o veículo para se certificar de que não
existem fugas de combustível, por exemplo no
compartimento do motor, sob o veículo ou em redor
do depósito. Depois da colisão, rodar a chave de ignição
para STOP para não descarregar a bateria.
Depois do embate, caso cheire a
combustível ou se verifiquem fugas pelo
sistema de alimentação, não reactivar o
sistema, para evitar os riscos de incêndio.
AVISO
Desbloqueio das portas em caso de acidente
Em caso de choque com activação do sistema
de bloqueio do combustível, as portas bloqueiam-se
automaticamente para permitir o acesso ao habitáculo
a partir do exterior do veículo e, simultaneamente,
acendem-se as luzes do plafonier internas. No entanto,
é possível abrir as portas a partir do interior do veículo
através das alavancas de comando.
Restabelecimento do sistema de corte do
combustível
Se, depois do embate, não forem detectadas fugas de
combustível e o veículo estiver em condições de voltar
a partir, restabelecer o correcto funcionamento deste
último, seguindo as instruções descritas a seguir.
Para restabelecer o correcto funcionamento do veículo,
deve ser efectuado o seguinte procedimento:
❒rodar a chave de arranque para a posição MAR;
❒activar o indicador de direcção direito;
❒desactivar o indicador de direcção direito;
❒activar o indicador de direcção esquerdo;
❒desactivar o indicador de direcção esquerdo;
❒activar o indicador de direcção direito;
❒desactivar o indicador de direcção direito;
❒activar o indicador de direcção esquerdo;
❒desactivar o indicador de direcção esquerdo;
❒rodar a chave de arranque para a posição STOP.

61
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U048Abfig. 48
C
B
A
D
F0U049Abfig. 49
EQUIPAMENTOS INTERNOS

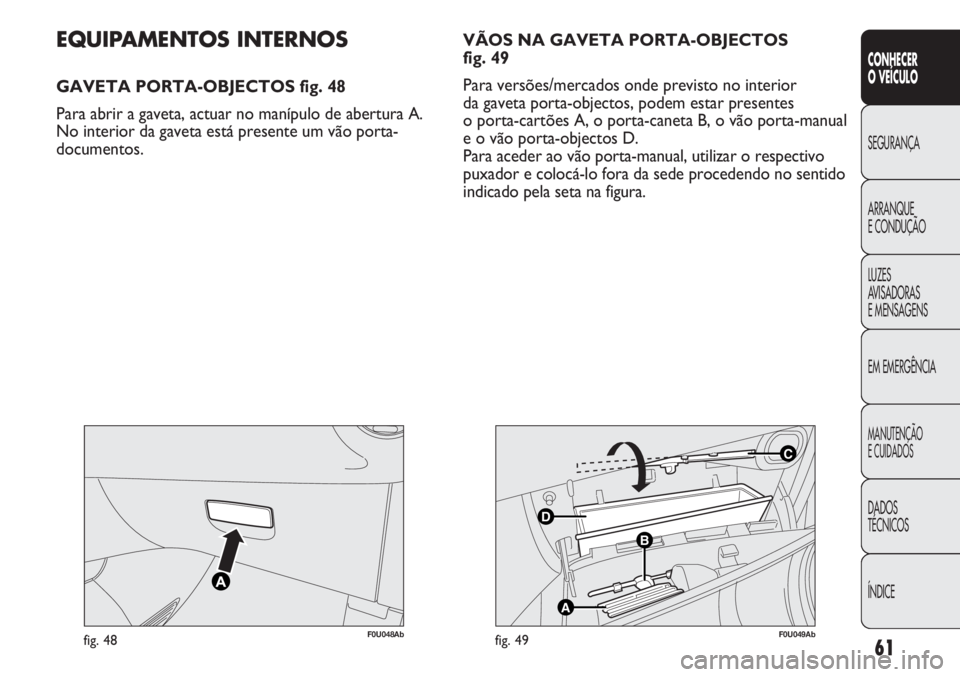

GAVETA PORTA-OBJECTOS fig. 48
Para abrir a gaveta, actuar no manípulo de abertura A.
No interior da gaveta está presente um vão porta-
documentos.VÃOS NA GAVETA PORTA-OBJECTOS
fig. 49
Para versões/mercados onde previsto no interior
da gaveta porta-objectos, podem estar presentes
o porta-cartões A, o porta-caneta B, o vão porta-manual
e o vão porta-objectos D.
Para aceder ao vão porta-manual, utilizar o respectivo
puxador e colocá-lo fora da sede procedendo no sentido
indicado pela seta na figura.

62
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U051Abfig. 50
F0U050Abfig. 51

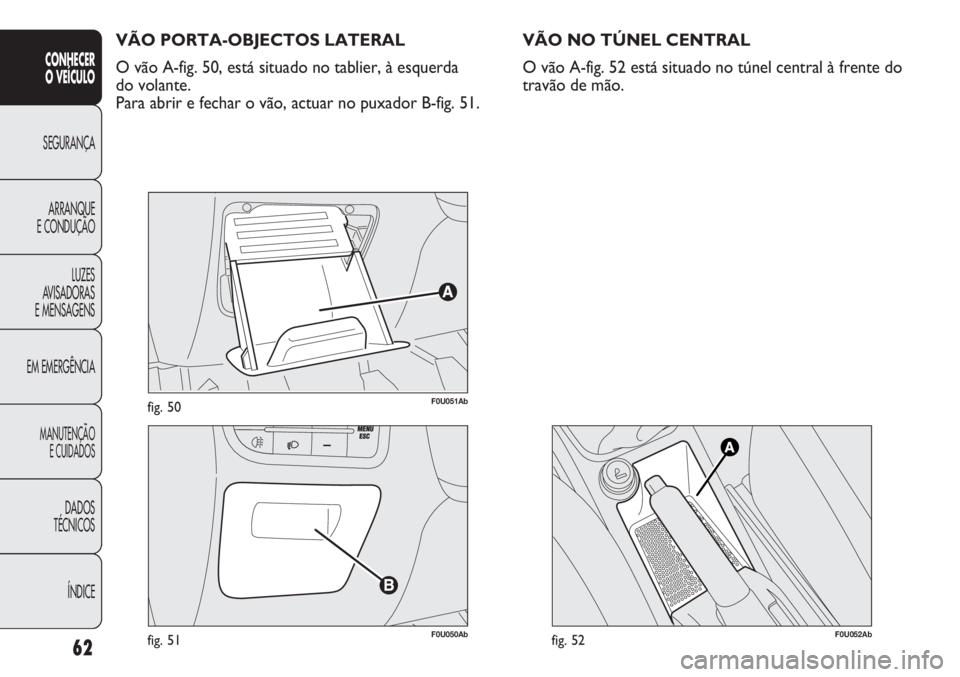

VÃO PORTA-OBJECTOS LATERAL
O vão A-fig. 50, está situado no tablier, à esquerda
do volante.
Para abrir e fechar o vão, actuar no puxador B-fig. 51.
F0U052Abfig. 52
VÃO NO TÚNEL CENTRAL
O vão A-fig. 52 está situado no túnel central à frente do
travão de mão.

63
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U054Abfig. 54
APOIO DE BRAÇO ANTERIOR COM VÃO
PORTA-OBJECTOS
(para versões/mercados, se previsto)
Entre os bancos dianteiros, em algumas versões, está
presente um apoio de braço A-fig. 53.
F0U202Abfig. 55
Para o colocar na posição de normal utilização,
empurrá-lo para baixo como ilustrado na fig. 53.
Carregando no botão A-fig. 54 é possível elevar a parte
superior do apoio de braço para usufruir do vão B.
Agindo na alavanca C é possível inclinar para baixo
o apoio de braço em relação a posição de normal
utilização.
BOLSOS DAS PORTAS fig. 55
No revestimento de cada porta encontram-se as bolsas
porta-objectos/porta-documentos e um vão porta-
garrafas.
F0U053Abfig. 53
