2011 Abarth Punto Evo Manual de Uso e Manutenção (in Portuguese)

144
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

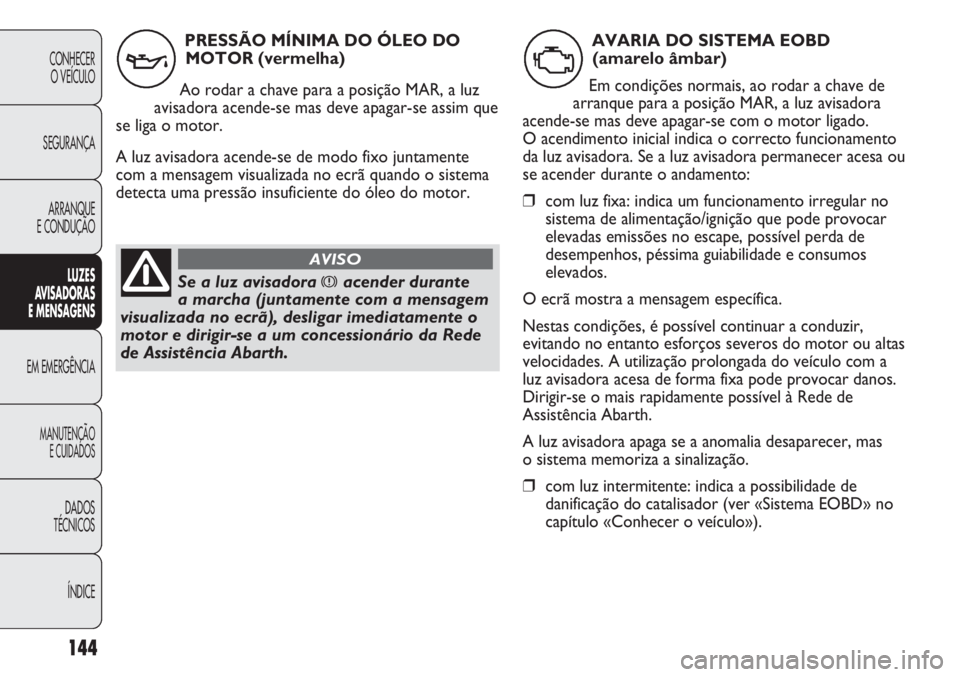

PRESSÃO MÍNIMA DO ÓLEO DO
MOTOR (vermelha)
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se mas deve apagar-se assim que
se liga o motor.
A luz avisadora acende-se de modo fixo juntamente
com a mensagem visualizada no ecrã quando o sistema
detecta uma pressão insuficiente do óleo do motor.
v
Se a luz avisadora xacender durante
a marcha (juntamente com a mensagem
visualizada no ecrã), desligar imediatamente o
motor e dirigir-se a um concessionário da Rede
de Assistência Abarth.
AVISO
AVARIA DO SISTEMA EOBD
(amarelo âmbar)
Em condições normais, ao rodar a chave de
arranque para a posição MAR, a luz avisadora
acende-se mas deve apagar-se com o motor ligado.
O acendimento inicial indica o correcto funcionamento
da luz avisadora. Se a luz avisadora permanecer acesa ou
se acender durante o andamento:
❒com luz fixa: indica um funcionamento irregular no
sistema de alimentação/ignição que pode provocar
elevadas emissões no escape, possível perda de
desempenhos, péssima guiabilidade e consumos
elevados.
O ecrã mostra a mensagem específica.
Nestas condições, é possível continuar a conduzir,
evitando no entanto esforços severos do motor ou altas
velocidades. A utilização prolongada do veículo com a
luz avisadora acesa de forma fixa pode provocar danos.
Dirigir-se o mais rapidamente possível à Rede de
Assistência Abarth.
A luz avisadora apaga se a anomalia desaparecer, mas
o sistema memoriza a sinalização.
❒com luz intermitente: indica a possibilidade de
danificação do catalisador (ver «Sistema EOBD» no
capítulo «Conhecer o veículo»).
U

145
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃOA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

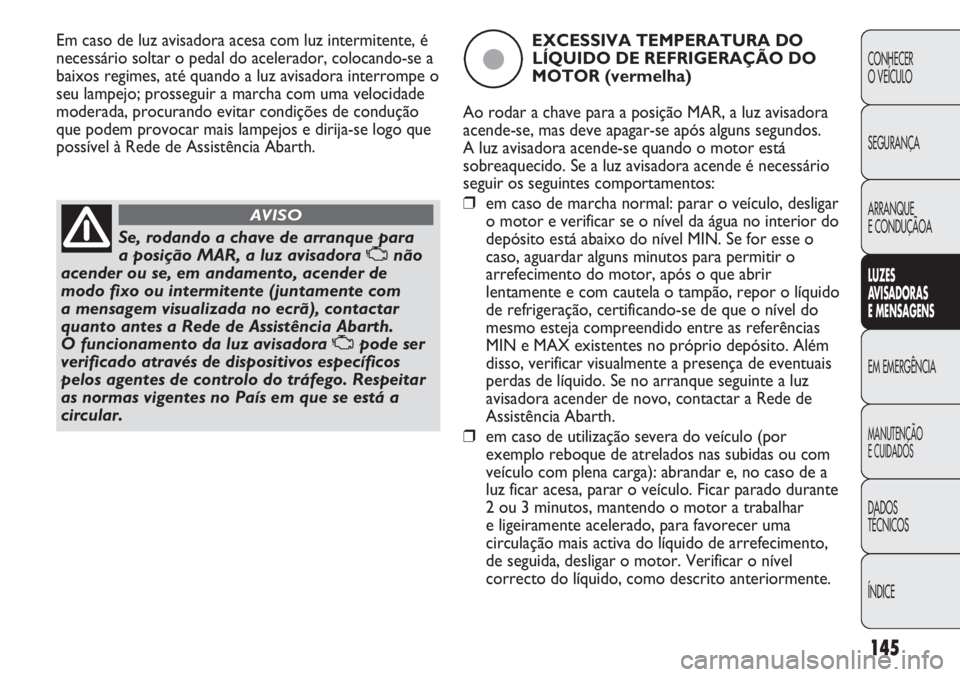

Se, rodando a chave de arranque para
a posição MAR, a luz avisadora Unão
acender ou se, em andamento, acender de
modo fixo ou intermitente (juntamente com
a mensagem visualizada no ecrã), contactar
quanto antes a Rede de Assistência Abarth.
O funcionamento da luz avisadora Upode ser
verificado através de dispositivos específicos
pelos agentes de controlo do tráfego. Respeitar
as normas vigentes no País em que se está a
circular.
AVISO
Em caso de luz avisadora acesa com luz intermitente, é
necessário soltar o pedal do acelerador, colocando-se a
baixos regimes, até quando a luz avisadora interrompe o
seu lampejo; prosseguir a marcha com uma velocidade
moderada, procurando evitar condições de condução
que podem provocar mais lampejos e dirija-se logo que
possível à Rede de Assistência Abarth.EXCESSIVA TEMPERATURA DO
LÍQUIDO DE REFRIGERAÇÃO DO
MOTOR (vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se, mas deve apagar-se após alguns segundos.
A luz avisadora acende-se quando o motor está
sobreaquecido. Se a luz avisadora acende é necessário
seguir os seguintes comportamentos:
❒em caso de marcha normal: parar o veículo, desligar
o motor e verificar se o nível da água no interior do
depósito está abaixo do nível MIN. Se for esse o
caso, aguardar alguns minutos para permitir o
arrefecimento do motor, após o que abrir
lentamente e com cautela o tampão, repor o líquido
de refrigeração, certificando-se de que o nível do
mesmo esteja compreendido entre as referências
MIN e MAX existentes no próprio depósito. Além
disso, verificar visualmente a presença de eventuais
perdas de líquido. Se no arranque seguinte a luz
avisadora acender de novo, contactar a Rede de
Assistência Abarth.
❒em caso de utilização severa do veículo (por
exemplo reboque de atrelados nas subidas ou com
veículo com plena carga): abrandar e, no caso de a
luz ficar acesa, parar o veículo. Ficar parado durante
2 ou 3 minutos, mantendo o motor a trabalhar
e ligeiramente acelerado, para favorecer uma
circulação mais activa do líquido de arrefecimento,
de seguida, desligar o motor. Verificar o nível
correcto do líquido, como descrito anteriormente.
ç

146
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
AVISO Em caso de percursos muito difíceis
é aconselhável manter o motor ligado e ligeiramente
acelerado por alguns minutos antes de o desligar.
O display mostra a mensagem específica.
RESERVA DE COMBUSTÍVEL
(amarelo âmbar)
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se, mas deve apagar-se após
alguns segundos.
A luz avisadora acende quando no depósito restam
aproximadamente 7 litros de combustível.
AVISO Se a luz avisadora piscar, isso significa que existe
uma avaria no sistema. Neste caso, contactar a Rede de
Assistência Abarth para proceder à verificação do
sistema.
ç
LUZES DE NEVOEIRO (verde)
A luz avisadora acende activando as luzes de
nevoeiro anteriores.
5
LUZES DE PRESENÇA
E DE MÉDIOS (verde)
FOLLOW ME HOME (verde)
Luzes de presença e dos médios
A luz avisadora acende activando as luzes de presença
ou as luzes dos médios.
Follow me home
A luz avisadora acende-se quando é utilizado este
dispositivo (consultar «Follow me home» no capítulo
«Conhecer o veículo»). O ecrã mostra a mensagem
específica.
3
INDICADOR DE DIRECÇÃO DIREITO
(verde – intermitente)
A luz avisadora acende quando a alavanca de
comando das luzes de direcção (piscas) é
deslocada para cima ou, junto com o pisca esquerdo,
quando é carregado o botão das luzes de emergência.
D
INDICADOR DE DIRECÇÃO
ESQUERDO (verde – intermitente)
A luz avisadora acende quando a alavanca
de comando das luzes de direcção (piscas)
é deslocada para baixo ou, junto com o pisca direito,
quando se carrega no botão das luzes de emergência.
F

147
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃOA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
REGULADOR DE VELOCIDADE
CONSTANTE (CRUISE CONTROL)
(verde) (para versões/mercados, se previsto)
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se, mas deve apagar-se após alguns
segundos.A luz avisadora acende-se rodando o aro do
Cruise Control para a posição ON.
O ecrã mostra a mensagem específica.
Ü
LUZES DOS MÁXIMOS (azul-escuro)
A luz avisadora acende-se activando as luzes
dos máximos.
1
LUZES DE NEVOEIRO POSTERIORES
(amarelo âmbar)
A luz avisadora acende-se activando as luzes
de nevoeiro posteriores.
4
FECHO INCOMPLETO DAS PORTAS
(vermelha)
O símbolo é visualizado no ecrã quando uma
ou mais portas ou a tampa da bagageira não estão
perfeitamente fechadas.
O display mostra a mensagem específica.
Com as portas abertas e o veículo em movimento,
é emitido um sinal acústico.
´
INSUFICIENTE NÍVEL DO ÓLEO
DO MOTOR (vermelha)
O símbolo é visualizado no ecrã quando o nível
do óleo do motor desce abaixo do valor mínimo
previsto. Restabelecer o nível correcto do óleo do
motor (consultar «Verificação dos níveis» no capítulo
«Manutenção e cuidados»).
O ecrã mostra a mensagem específica.
k
SINALIZAÇÃO GENÉRICA
(amarelo âmbar)
Avaria no sensor de pressão do óleo do
motor
O símbolo é visualizado no ecrã quando é detectada
uma anomalia no sensor de pressão do óleo do motor.
Contactar o mais rapidamente possível à Rede de
Assistência Abarth para eliminar a anomalia.
è
AVARIA DA DIRECÇÃO ELÉCTRICA
(vermelha)
Quando o símbolo é visualizado no ecrã, não
se tem o efeito da direcção assistida eléctrica e o
esforço no volante aumenta sensivelmente mesmo
mantendo a possibilidade de virar o veículo: dirigir-se
à Rede de Assistência Abarth.
O ecrã mostra a mensagem específica.
g

148
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
AVARIA NO SISTEMA DE
PROTECÇÃO DO VEÍCULO
– FIAT CODE
(amarelo âmbar)
(para versões/mercados, se previsto)
A visualização do símbolo no ecrã (juntamente com
a visualização de uma mensagem específica) assinala a
avaria do sistema Fiat Code ou, se presente, do sistema
de alarme: neste caso, dirigir-se quanto antes à Rede de
Assistência Abarth.
Y
DESGASTE DAS PASTILHAS DO
TRAVÃO
(amarelo âmbar)
O símbolo é visualizado no ecrã quando as pastilhas
do travão anteriores estão gastas; neste caso proceder
à substituição logo que possível.
O ecrã mostra a mensagem específica.
d
AVARIA DAS LUZES EXTERNAS
(amarelo âmbar)
(para versões/mercados, se previsto)
O símbolo é visualizado no ecrã quando
é detectada uma anomalia numa das seguintes luzes:
– luzes de presença
– luzes de stop (de paragem)
– luzes de nevoeiro posteriores
– luzes de direcção
– luzes de matrícula
– luzes D.R.L.
O ecrã mostra a mensagem específica.
A anomalia referida a estas lâmpadas poderá ser a
queimadura de uma ou mais lâmpadas, a queimadura do
respectivo fusível de protecção ou a interrupção da
conexão eléctrica.
W
SISTEMA BLOQUEIO DO
COMBUSTÍVEL (amarelo âmbar)
O símbolo é visualizado no ecrã após a
intervenção do sistema de bloqueio do combustível.
O display mostra a mensagem específica.
Para o procedimento de restabelecimento do sistema
ver «Sistema de bloqueio do combustível» no capítulo
«Conhecer o veículo».
s
MODALIDADE SPORT
O símbolo é visualizado no ecrã quando se liga
a modalidade de condução «Sport» e fica apagado
quando é activada a modalidade «Normal» (ver o
parágrafo «Sistema de controlo da dinâmica do veículo
Manettino Abarth» no capítulo «Conhecer o veículo»).S

149
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃOA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

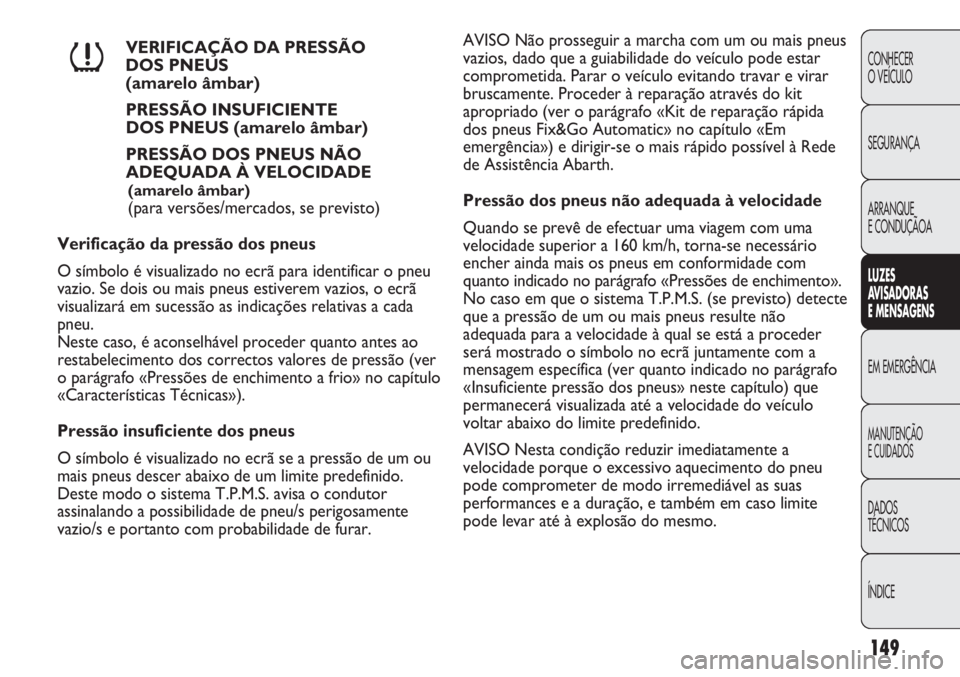

VERIFICAÇÃO DA PRESSÃO
DOS PNEUS
(amarelo âmbar)
PRESSÃO INSUFICIENTE
DOS PNEUS (amarelo âmbar)
PRESSÃO DOS PNEUS NÃO
ADEQUADA À VELOCIDADE
(amarelo âmbar)
(para versões/mercados, se previsto)
Verificação da pressão dos pneus
O símbolo é visualizado no ecrã para identificar o pneu
vazio. Se dois ou mais pneus estiverem vazios, o ecrã
visualizará em sucessão as indicações relativas a cada
pneu.
Neste caso, é aconselhável proceder quanto antes ao
restabelecimento dos correctos valores de pressão (ver
o parágrafo «Pressões de enchimento a frio» no capítulo
«Características Técnicas»).
Pressão insuficiente dos pneus
O símbolo é visualizado no ecrã se a pressão de um ou
mais pneus descer abaixo de um limite predefinido.
Deste modo o sistema T.P.M.S. avisa o condutor
assinalando a possibilidade de pneu/s perigosamente
vazio/s e portanto com probabilidade de furar.
n
AVISO Não prosseguir a marcha com um ou mais pneus
vazios, dado que a guiabilidade do veículo pode estar
comprometida. Parar o veículo evitando travar e virar
bruscamente. Proceder à reparação através do kit
apropriado (ver o parágrafo «Kit de reparação rápida
dos pneus Fix&Go Automatic» no capítulo «Em
emergência») e dirigir-se o mais rápido possível à Rede
de Assistência Abarth.
Pressão dos pneus não adequada à velocidade
Quando se prevê de efectuar uma viagem com uma
velocidade superior a 160 km/h, torna-se necessário
encher ainda mais os pneus em conformidade com
quanto indicado no parágrafo «Pressões de enchimento».
No caso em que o sistema T.P.M.S. (se previsto) detecte
que a pressão de um ou mais pneus resulte não
adequada para a velocidade à qual se está a proceder
será mostrado o símbolo no ecrã juntamente com a
mensagem específica (ver quanto indicado no parágrafo
«Insuficiente pressão dos pneus» neste capítulo) que
permanecerá visualizada até a velocidade do veículo
voltar abaixo do limite predefinido.
AVISO Nesta condição reduzir imediatamente a
velocidade porque o excessivo aquecimento do pneu
pode comprometer de modo irremediável as suas
performances e a duração, e também em caso limite
pode levar até à explosão do mesmo.

150
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Distúrbios a radiofrequência
particularmente intensos podem inibir
o correcto funcionamento do sistema T.P.M.S.
Esta condição será indicada ao condutor
através de uma mensagem. A sinalização
desaparecerá automaticamente assim que os
distúrbios de radiofrequência deixarem de
interferir no sistema.
AVISOAUTOMATISMO DO LIMPA-PÁRA-
BRISAS INDISPONÍVEL (amarelo
âmbar)
O símbolo é visualizado no display quando não está
disponível o controlo automático do limpa-pára-brisas,
que adapta a sua velocidade de funcionamento à
velocidade do veículo.
O ecrã mostra a mensagem específica.
u
RISCO DE PRESENÇA DE GELO NA
ESTRADA.
Quando a temperatura exterior for inferior
a 3° C, a respectiva indicação de temperatura exteri
or torna-se intermitente e surge o símbolo
❄no visor
de modo a alertar para o risco de presença de gelo na
estrada.
O ecrã mostra a mensagem específica.
❄
SERVICE CADUCADO
O ecrã apresenta uma mensagem específica
para indicar que o prazo da manutenção programada foi
ultrapassado.õ
AVARIA DO ALTERNADOR
BATERIA (vermelha)
Se o símbolo for visualizado no ecrã, dirigir-se
imediatamente à Rede de Assistência Abarth.
O display mostra a mensagem específica.w
SUPERAMENTO DO LIMITE
DE VELOCIDADE (vermelha)
O ecrã visualiza a mensagem específica quando
o veículo supera o valor de velocidade limite
definida (ver «Ecrã multifunções reconfigurável» no
capítulo «Conhecer o veículo»).
12 0

ARRANQUE DO MOTOR
ARRANQUE DE EMERGÊNCIA
Se a luz avisadora
Yno quadro de instrumentos
permanecer acesa de modo fixo, dirigir-se
imediatamente à Rede de Assistência Abarth.
EM EMERGÊNCIA
Em situações de emergência é aconselhável ligar para o número verde indicado no Livro de Garantia. Também
poderá conectar-se ao sítio www.fiat.com para procurar o concessionário da Rede de Assistência Abarth mais
próximo.
Este procedimento de arranque deve ser
efectuado por pessoal qualificado, uma
vez que manobras incorrectas podem provocar
descargas eléctricas de grande intensidade.
Além disso, o líquido existente na bateria é
venenoso e corrosivo, evitar o contacto com
a pele e os olhos. Recomendamos para não se
aproximar da bateria com chamas livres ou
cigarros acesos e não provocar faíscas.
AVISO
AVISO Para o procedimento de arranque com bateria
auxiliar, consultar o capítulo «Conhecimento do
veículo» no parágrafo «Sistema Start&Stop».
fig. 126F0U187Ab
ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIA
LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA CONHECER
O VEÍCULO
151
ARRANQUE COM BATERIA AUXILIAR
fig. 126
Se a bateria estiver descarregada, é possível ligar o motor
utilizando outra bateria, com capacidade igual ou pouco
superior em relação à descarregada. Aconselha-se a
dirigir-se à Rede de Assistência Abarth para o
controlo/substituição da bateria.
