2011 Abarth Punto Evo Manual de Uso e Manutenção (in Portuguese)

224
AUTO-RÁDIO
Equipamento Áudio Hi-Fi
(para versões/mercados, onde previsto)
Altifalantes anteriores
❒2 tweeters montatdos no painel do puxador da porta;
❒2 altifalantes mid-woofer Ø 165 mm, montados na
estrutura da porta.
Altifalantes posteriores
❒2 full-range Ø 130 mm montados na ilharga posterior;
❒1 Caixa sub-woofer posicionada no vão da mala (lado
direito);
❒Amplificador áudio multicanal ASP montado por

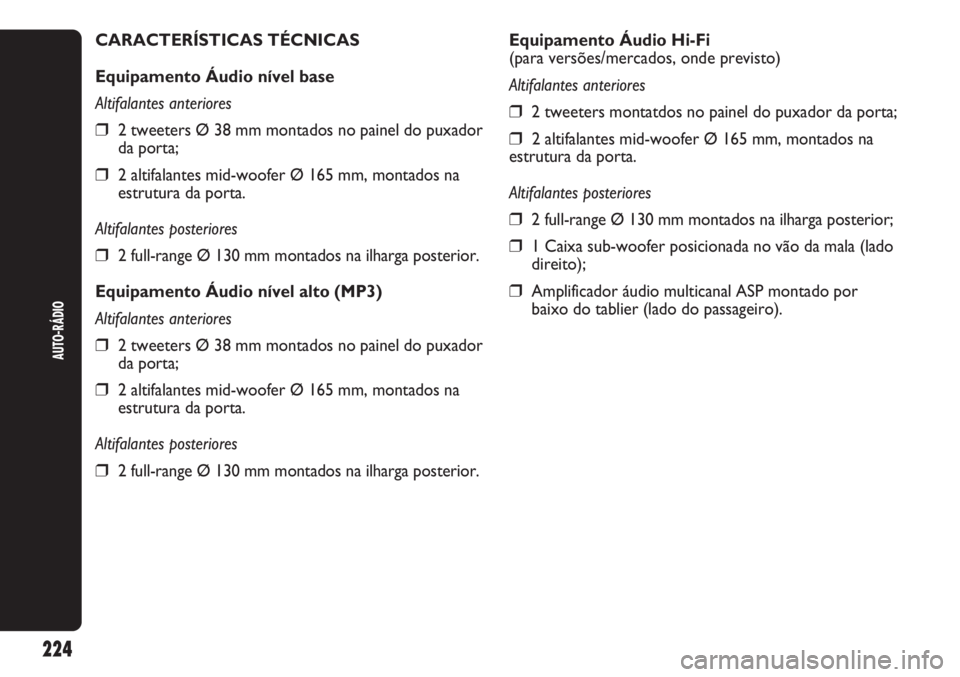

baixo do tablier (lado do passageiro). CARACTERÍSTICAS TÉCNICAS
Equipamento Áudio nível base
Altifalantes anteriores
❒2 tweeters Ø 38 mm montados no painel do puxador
da porta;
❒2 altifalantes mid-woofer Ø 165 mm, montados na
estrutura da porta.
Altifalantes posteriores
❒2 full-range Ø 130 mm montados na ilharga posterior.
Equipamento Áudio nível alto (MP3)
Altifalantes anteriores
❒2 tweeters Ø 38 mm montados no painel do puxador
da porta;
❒2 altifalantes mid-woofer Ø 165 mm, montados na
estrutura da porta.
Altifalantes posteriores
❒2 full-range Ø 130 mm montados na ilharga posterior.

225
AUTO-RÁDIO

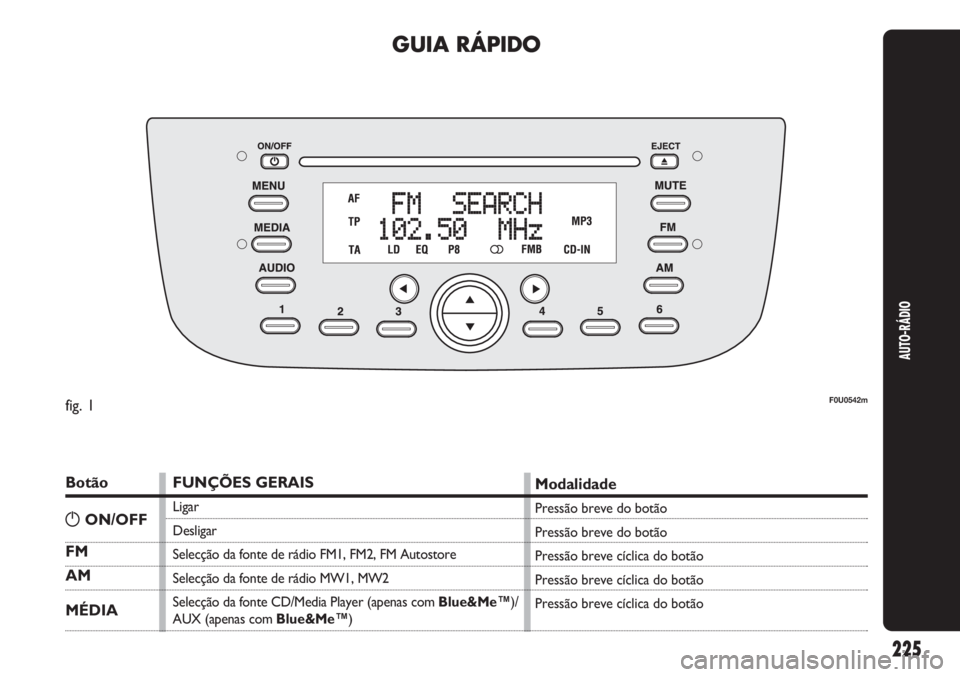

GUIA RÁPIDO
Botão
FM
AM
MÉDIA
FUNÇÕES GERAIS
Ligar
Desligar
Selecção da fonte de rádio FM1, FM2, FM Autostore
Selecção da fonte de rádio MW1, MW2
Selecção da fonte CD/Media Player (apenas com Blue&Me™)/
AUX (apenas com Blue&Me™)
Modalidade
Pressão breve do botão
Pressão breve do botão
Pressão breve cíclica do botão
Pressão breve cíclica do botão
Pressão breve cíclica do botão
F0U0542m
gON/OFF fig. 1

Botão
1 2 3 4 5 6
FUNÇÕES DE RÁDIO
Busca de estação de rádio:
– Busca automática
– Busca manual
Memorização da estação de rádio actual
Selecção de estação memorizada
Modalidade
Busca automática: pressão dos botões ¯ou ˙
(pressão prolongada para avanço rápido)
Busca manual: pressão dos botões ▲ou ▼
(pressão prolongada para avanço rápido)
Pressão prolongada dos botões, respectivamente, para
preset memórias de 1 a 6
Pressão contínua dos botões, respectivamente, para preset
memórias de 1 a 6

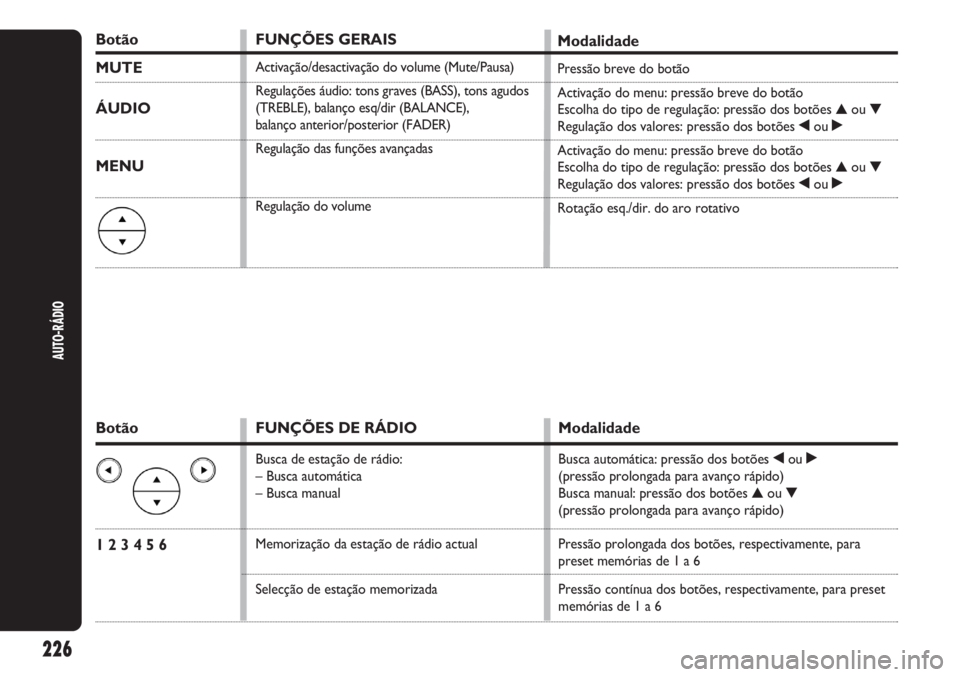

Botão
MUTE
ÁUDIO
MENU
FUNÇÕES GERAIS
Activação/desactivação do volume (Mute/Pausa)
Regulações áudio: tons graves (BASS), tons agudos
(TREBLE), balanço esq/dir (BALANCE),
balanço anterior/posterior (FADER)
Regulação das funções avançadas
Regulação do volume
Modalidade
Pressão breve do botão
Activação do menu: pressão breve do botão
Escolha do tipo de regulação: pressão dos botões ▲ou ▼
Regulação dos valores: pressão dos botões ¯ou ˙
Activação do menu: pressão breve do botão
Escolha do tipo de regulação: pressão dos botões ▲ou ▼
Regulação dos valores: pressão dos botões ¯ou ˙
Rotação esq./dir. do aro rotativo
AUTO-RÁDIO
226

AUTO-RÁDIO
227

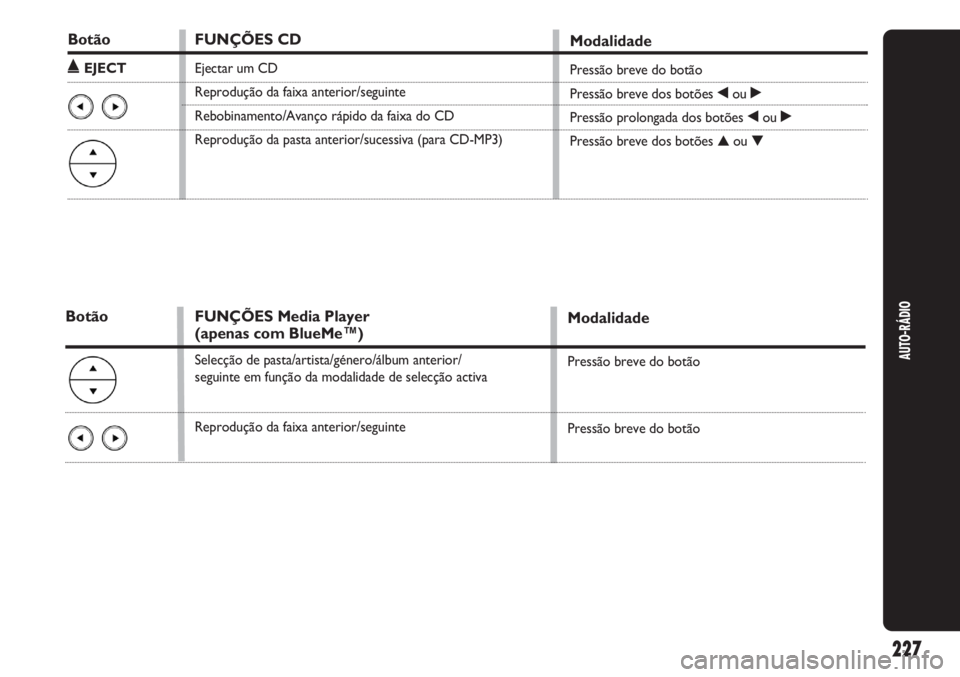

Botão
˚EJECT
FUNÇÕES CD
Ejectar um CD
Reprodução da faixa anterior/seguinte
Rebobinamento/Avanço rápido da faixa do CD
Reprodução da pasta anterior/sucessiva (para CD-MP3)
Modalidade
Pressão breve do botão
Pressão breve dos botões ¯ou ˙
Pressão prolongada dos botões ¯ou ˙
Pressão breve dos botões ▲ou ▼
FUNÇÕES Media Player
(apenas com BlueMe™)
Selecção de pasta/artista/género/álbum anterior/
seguinte em função da modalidade de selecção activa
Reprodução da faixa anterior/seguinte
Modalidade
Pressão breve do botão
Pressão breve do botão
Botão

Botão
&
+
–
O SRC
▲
▼

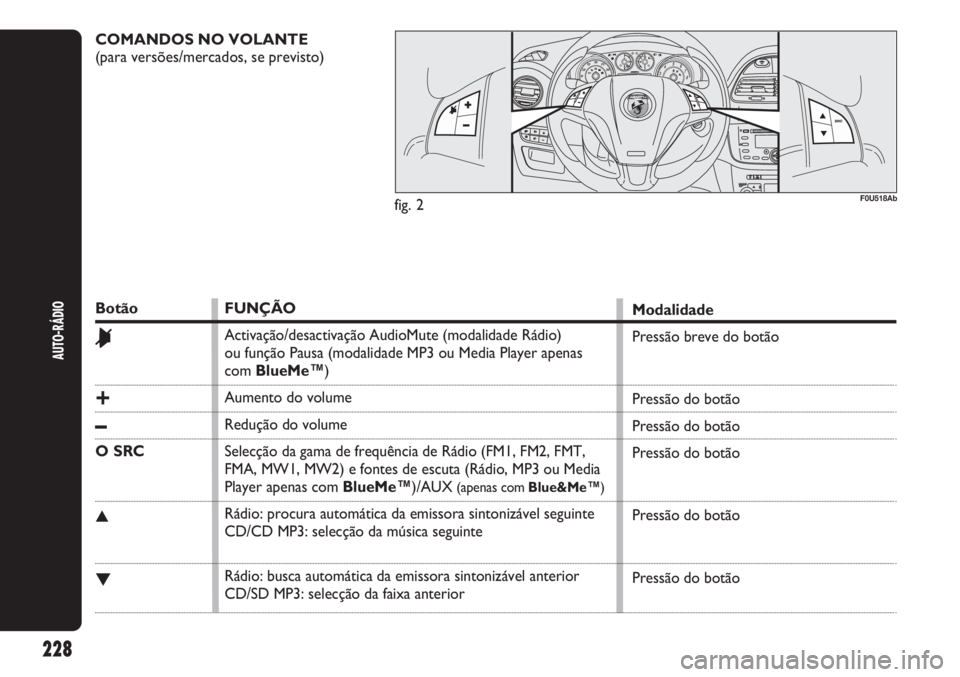

COMANDOS NO VOLANTE
(para versões/mercados, se previsto)
F0U518Ab
FUNÇÃO
Activação/desactivação AudioMute (modalidade Rádio)
ou função Pausa (modalidade MP3 ou Media Player apenas
com BlueMe™)
Aumento do volume
Redução do volume
Selecção da gama de frequência de Rádio (FM1, FM2, FMT,
FMA, MW1, MW2) e fontes de escuta (Rádio, MP3 ou Media
Player apenas com BlueMe™)/AUX
(apenas com Blue&Me™)
Rádio: procura automática da emissora sintonizável seguinte
CD/CD MP3: selecção da música seguinte
Rádio: busca automática da emissora sintonizável anterior
CD/SD MP3: selecção da faixa anteriorModalidade
Pressão breve do botão
Pressão do botão
Pressão do botão
Pressão do botão
Pressão do botão
Pressão do botão
AUTO-RÁDIO
228
fig. 2

AUTO-RÁDIO
229
GENERALIDADES
O auto-rádio está equipado com as seguintes funções:
Secção Rádio
❒Sintonização PLL com bandas de frequência
FM/AM/MW;
❒RDS (Radio Data System) com função TA
(informações de trânsito) – TP (programas sobre
o trânsito) – EON (Enhanced Other Network)
– REG (programas regionais);
❒AF: selecção de busca de frequências alternativas no
modo RDS;
❒pré-instalação do alarme de emergência;
❒sintonização de estações automática/manual;
❒FM Multipath detector;
❒memorização manual de 30 estações: 18 na banda FM
(6 em FM1, 6 em FM2, 6 em FMT), 12 na banda MW
(6 em MW1, 6 em MW2);
❒memorização automática (função Autostore)
de 6 estações na banda FM dedicada;
❒função SPEED VOLUME: regulação automática do
volume em função da velocidade do veículo;
❒selecção automática Estéreo/Mono.Secção CD
❒Selecção directa do disco;
❒Selecção da faixa (avanço/retrocesso);
❒Avanço rápido (avanço/retrocesso) de faixas;
❒Função CD Display: visualização do nome do
disco/tempo decorrido desde o início da faixa;
❒Leitura de CD áudio, CD-R e CD-RW.
Nos CDs multimédia, para além dos trechos
áudio, são também gravados trechos de
dados. A reprodução de um CD deste tipo
pode originar ruídos de tal forma incomodativos
que podem comprometer a segurança na estrada,
para além de provocar graves danos aos
altifalantes.

AUTO-RÁDIO
230

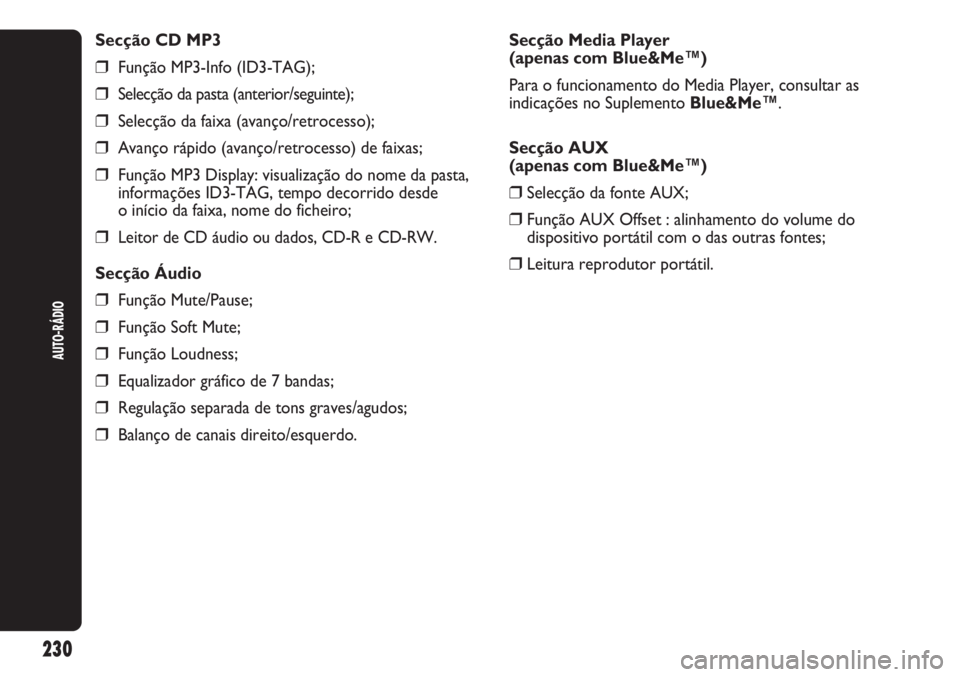

Secção CD MP3
❒Função MP3-Info (ID3-TAG);
❒Selecção da pasta (anterior/seguinte);
❒Selecção da faixa (avanço/retrocesso);
❒Avanço rápido (avanço/retrocesso) de faixas;
❒Função MP3 Display: visualização do nome da pasta,
informações ID3-TAG, tempo decorrido desde
o início da faixa, nome do ficheiro;
❒Leitor de CD áudio ou dados, CD-R e CD-RW.
Secção Áudio
❒Função Mute/Pause;
❒Função Soft Mute;
❒Função Loudness;
❒Equalizador gráfico de 7 bandas;
❒Regulação separada de tons graves/agudos;
❒Balanço de canais direito/esquerdo.Secção Media Player
(apenas com Blue&Me™)
Para o funcionamento do Media Player, consultar as
indicações no Suplemento Blue&Me™.
Secção AUX
(apenas com Blue&Me™)
❒Selecção da fonte AUX;
❒Função AUX Offset : alinhamento do volume do
dispositivo portátil com o das outras fontes;
❒Leitura reprodutor portátil.

AUTO-RÁDIO
231

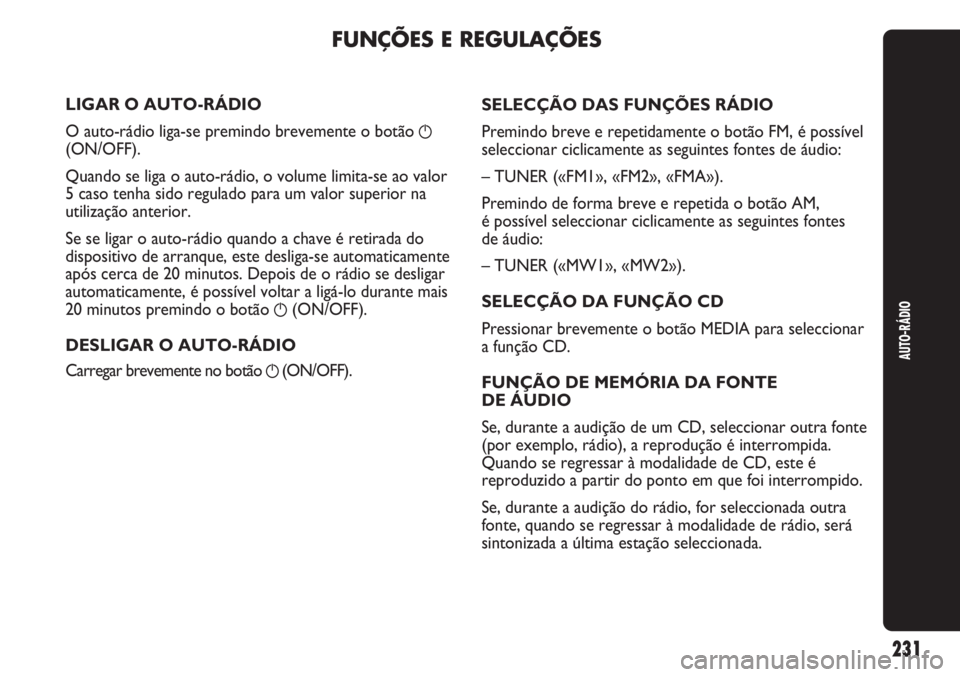

LIGAR O AUTO-RÁDIO
O auto-rádio liga-se premindo brevemente o botão
g
(ON/OFF).
Quando se liga o auto-rádio, o volume limita-se ao valor
5 caso tenha sido regulado para um valor superior na
utilização anterior.
Se se ligar o auto-rádio quando a chave é retirada do
dispositivo de arranque, este desliga-se automaticamente
após cerca de 20 minutos. Depois de o rádio se desligar
automaticamente, é possível voltar a ligá-lo durante mais
20 minutos premindo o botão
g(ON/OFF).
DESLIGAR O AUTO-RÁDIO
Carregar brevemente no botão
g(ON/OFF).
FUNÇÕES E REGULAÇÕES
SELECÇÃO DAS FUNÇÕES RÁDIO
Premindo breve e repetidamente o botão FM, é possível
seleccionar ciclicamente as seguintes fontes de áudio:
– TUNER («FM1», «FM2», «FMA»).
Premindo de forma breve e repetida o botão AM,
é possível seleccionar ciclicamente as seguintes fontes
de áudio:
– TUNER («MW1», «MW2»).
SELECÇÃO DA FUNÇÃO CD
Pressionar brevemente o botão MEDIA para seleccionar
a função CD.
FUNÇÃO DE MEMÓRIA DA FONTE
DE ÁUDIO
Se, durante a audição de um CD, seleccionar outra fonte
(por exemplo, rádio), a reprodução é interrompida.
Quando se regressar à modalidade de CD, este é
reproduzido a partir do ponto em que foi interrompido.
Se, durante a audição do rádio, for seleccionada outra
fonte, quando se regressar à modalidade de rádio, será
sintonizada a última estação seleccionada.
