Page 57 of 238

2-26

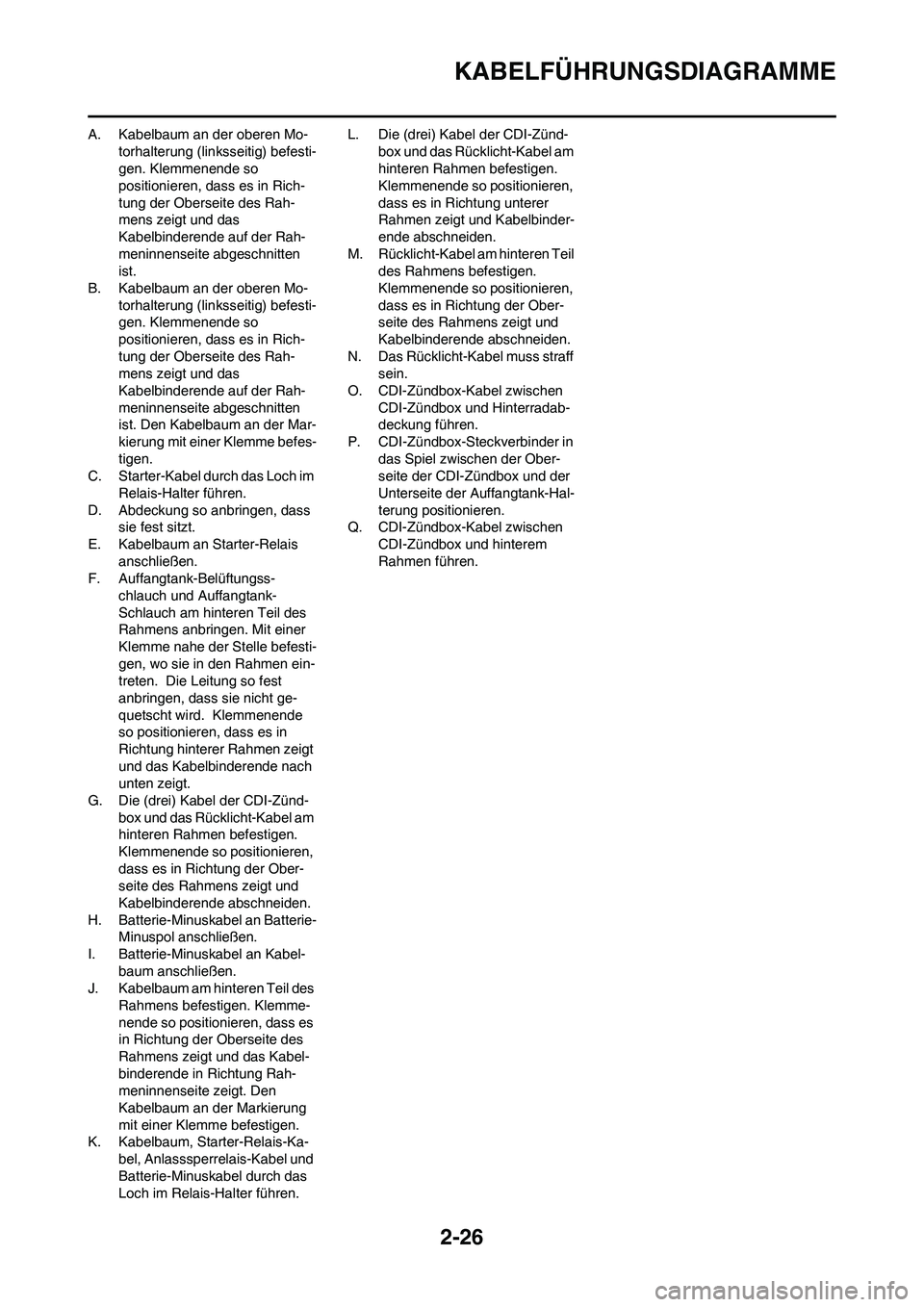

KABELFÜHRUNGSDIAGRAMME
A. Kabelbaum an der oberen Mo-
torhalterung (linksseitig) befesti-
gen. Klemmenende so
positionieren, dass es in Rich-
tung der Oberseite des Rah-
mens zeigt und das
Kabelbinderende auf der Rah-
meninnenseite abgeschnitten
ist.
B. Kabelbaum an der oberen Mo-
torhalterung (linksseitig) befesti-
gen. Klemmenende so
positionieren, dass es in Rich-
tung der Oberseite des Rah-
mens zeigt und das
Kabelbinderende auf der Rah-
meninnenseite abgeschnitten
ist. Den Kabelbaum an der Mar-
kierung mit einer Klemme befes-
tigen.
C. Starter-Kabel durch das Loch im
Relais-Halter führen.
D. Abdeckung so anbringen, dass
sie fest sitzt.
E. Kabelbaum an Starter-Relais
anschließen.
F. Auffangtank-Belüftungss-
chlauch und Auffangtank-
Schlauch am hinteren Teil des
Rahmens anbringen. Mit einer
Klemme nahe der Stelle befesti-
gen, wo sie in den Rahmen ein-
treten. Die Leitung so fest
anbringen, dass sie nicht ge-
quetscht wird. Klemmenende
so positionieren, dass es in
Richtung hinterer Rahmen zeigt
und das Kabelbinderende nach
unten zeigt.
G. Die (drei) Kabel der CDI-Zünd-
box und das Rücklicht-Kabel am
hinteren Rahmen befestigen.
Klemmenende so positionieren,
dass es in Richtung der Ober-
seite des Rahmens zeigt und
Kabelbinderende abschneiden.
H. Batterie-Minuskabel an Batterie-
Minuspol anschließen.
I. Batterie-Minuskabel an Kabel-
baum anschließen.
J. Kabelbaum am hinteren Teil des
Rahmens befestigen. Klemme-
nende so positionieren, dass es
in Richtung der Oberseite des
Rahmens zeigt und das Kabel-
binderende in Richtung Rah-
meninnenseite zeigt. Den
Kabelbaum an der Markierung
mit einer Klemme befestigen.
K. Kabelbaum, Starter-Relais-Ka-
bel, Anlasssperrelais-Kabel und
Batterie-Minuskabel durch das
Loch im Relais-Halter führen.L. Die (drei) Kabel der CDI-Zünd-
box und das Rücklicht-Kabel am
hinteren Rahmen befestigen.
Klemmenende so positionieren,
dass es in Richtung unterer
Rahmen zeigt und Kabelbinder-
ende abschneiden.
M. Rücklicht-Kabel am hinteren Teil
des Rahmens befestigen.
Klemmenende so positionieren,
dass es in Richtung der Ober-
seite des Rahmens zeigt und
Kabelbinderende abschneiden.
N. Das Rücklicht-Kabel muss straff
sein.
O. CDI-Zündbox-Kabel zwischen
CDI-Zündbox und Hinterradab-
deckung führen.
P. CDI-Zündbox-Steckverbinder in
das Spiel zwischen der Ober-
seite der CDI-Zündbox und der
Unterseite der Auffangtank-Hal-
terung positionieren.
Q. CDI-Zündbox-Kabel zwischen
CDI-Zündbox und hinterem
Rahmen führen.
Page 58 of 238
2-27

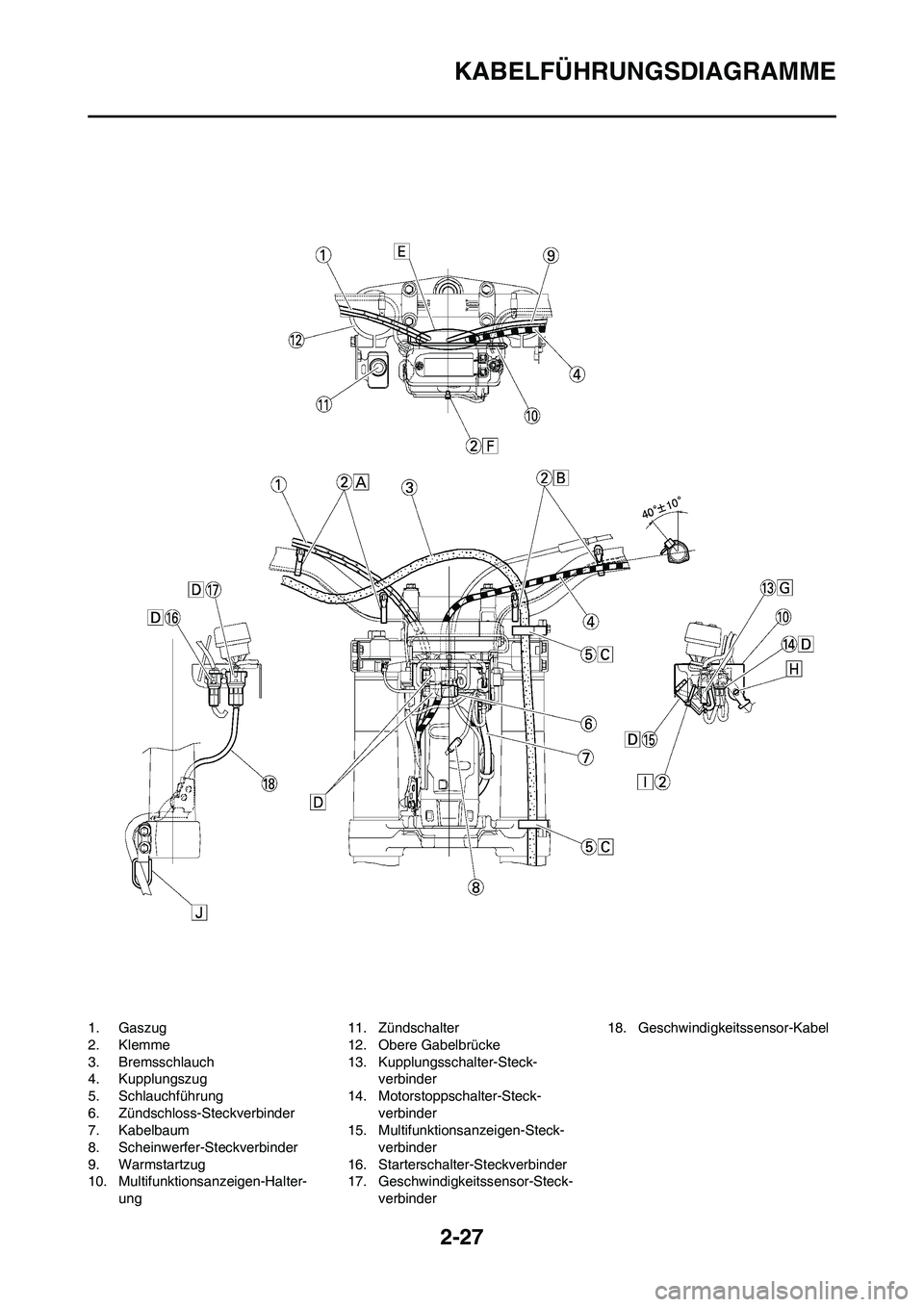

KABELFÜHRUNGSDIAGRAMME
1. Gaszug
2. Klemme
3. Bremsschlauch
4. Kupplungszug
5. Schlauchführung
6. Zündschloss-Steckverbinder
7. Kabelbaum
8. Scheinwerfer-Steckverbinder
9. Warmstartzug
10. Multifunktionsanzeigen-Halter-
ung11. Zündschalter
12. Obere Gabelbrücke
13. Kupplungsschalter-Steck-
verbinder
14. Motorstoppschalter-Steck-
verbinder
15. Multifunktionsanzeigen-Steck-
verbinder
16. Starterschalter-Steckverbinder
17. Geschwindigkeitssensor-Steck-
verbinder18. Geschwindigkeitssensor-Kabel
Page 59 of 238

2-28

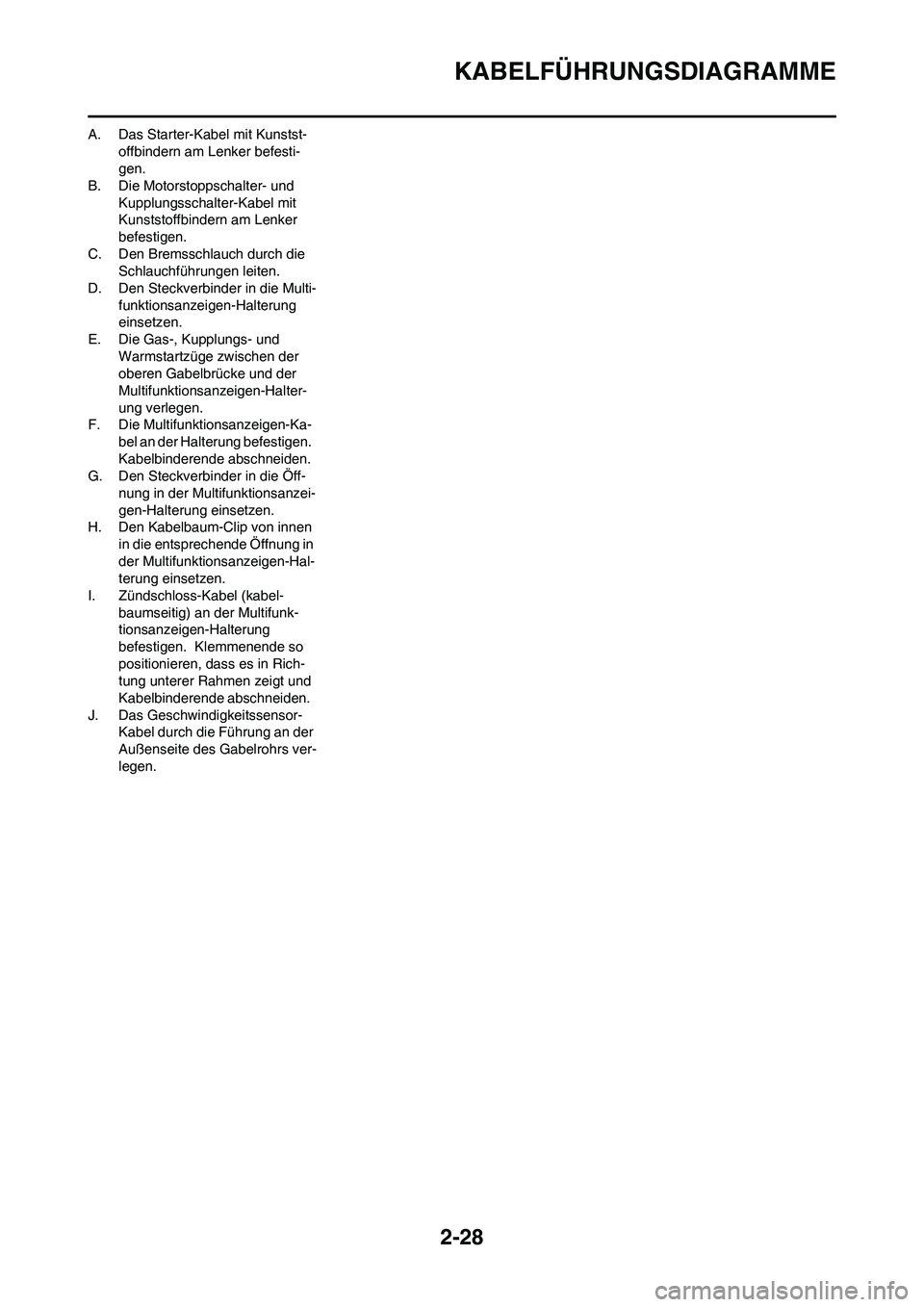

KABELFÜHRUNGSDIAGRAMME
A. Das Starter-Kabel mit Kunstst-
offbindern am Lenker befesti-
gen.
B. Die Motorstoppschalter- und
Kupplungsschalter-Kabel mit
Kunststoffbindern am Lenker
befestigen.
C. Den Bremsschlauch durch die
Schlauchführungen leiten.
D. Den Steckverbinder in die Multi-
funktionsanzeigen-Halterung
einsetzen.
E. Die Gas-, Kupplungs- und
Warmstartzüge zwischen der
oberen Gabelbrücke und der
Multifunktionsanzeigen-Halter-
ung verlegen.
F. Die Multifunktionsanzeigen-Ka-
bel an der Halterung befestigen.
Kabelbinderende abschneiden.
G. Den Steckverbinder in die Öff-
nung in der Multifunktionsanzei-
gen-Halterung einsetzen.
H. Den Kabelbaum-Clip von innen
in die entsprechende Öffnung in
der Multifunktionsanzeigen-Hal-
terung einsetzen.
I. Zündschloss-Kabel (kabel-
baumseitig) an der Multifunk-
tionsanzeigen-Halterung
befestigen. Klemmenende so
positionieren, dass es in Rich-
tung unterer Rahmen zeigt und
Kabelbinderende abschneiden.
J. Das Geschwindigkeitssensor-
Kabel durch die Führung an der
Außenseite des Gabelrohrs ver-
legen.
Page 60 of 238

3-1

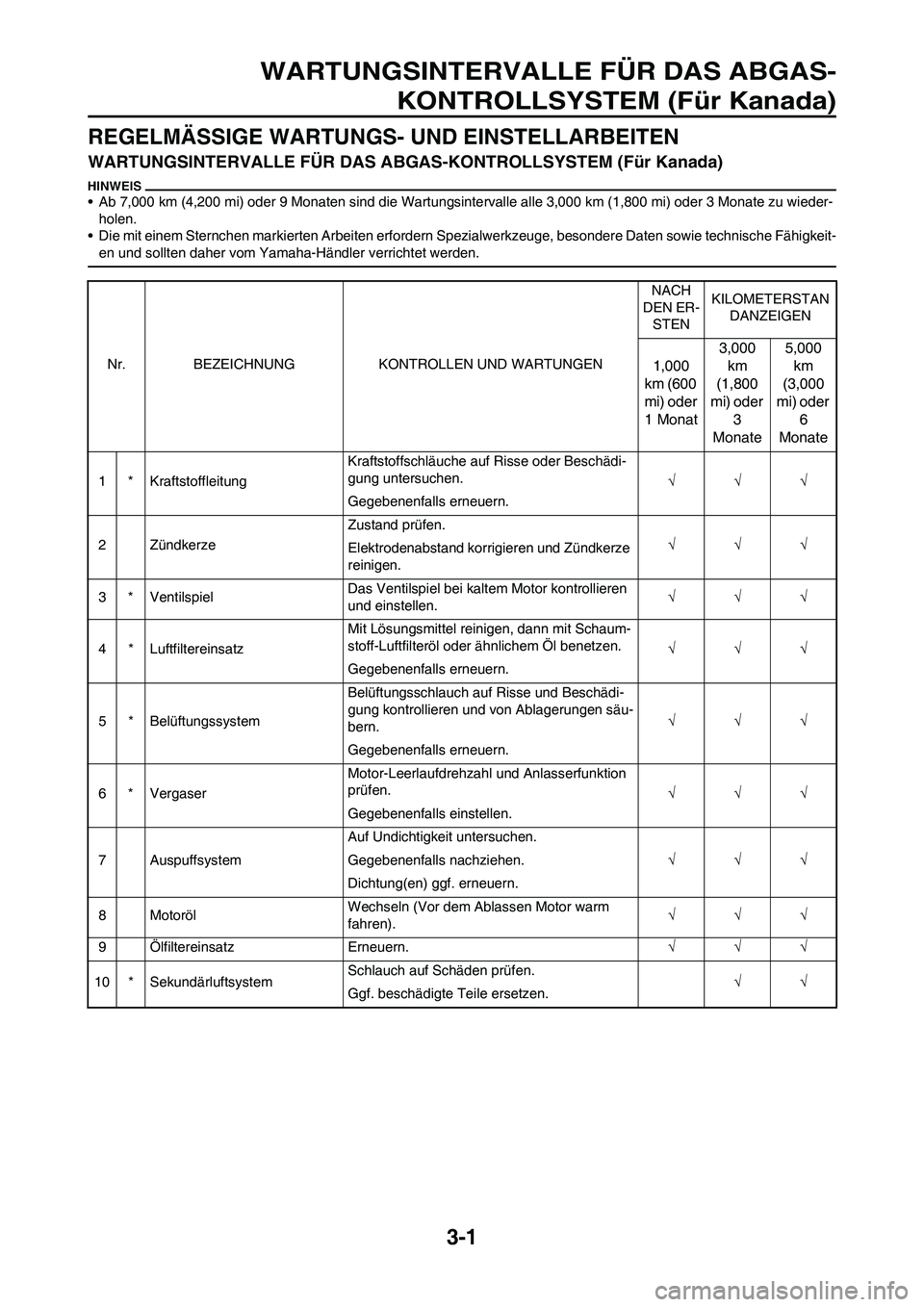

WARTUNGSINTERVALLE FÜR DAS ABGAS-KONTROLLSYSTEM (Für Kanada)
REGELMÄSSIGE WARTUNGS - UND EINSTELLARBEITEN
WARTUNGSINTERVALLE FÜR DAS ABGAS-KONTROLLSYSTEM (Für Kanada)
• Ab 7,000 km (4,200 mi) oder 9 Monaten sind die Wartungsinte rvalle alle 3,000 km (1,800 mi) oder 3 Monate zu wieder-
holen.
• Die mit einem Sternchen markierten Arbeiten erfordern S pezialwerkzeuge, besondere Daten sowie technische Fähigkeit-
en und sollten daher vom Yamaha-Händler verrichtet werden.
Nr. BEZEICHNUNG KONT ROLLEN UND WARTUNGENNACH
DEN ER- STEN KILOMETERSTAN
DANZEIGEN1,000
km (600
mi) oder 1 Monat 3,000
km
(1,800
mi) oder 3
Monate 5,000
km
(3,000
mi) oder 6
Monate
1 * Kraftstoffleitung Kraftstoffschläuche auf Risse oder Beschädi-
gung untersuchen.
√√√
Gegebenenfalls erneuern.
2 Zündkerze Zustand prüfen.
√√√
Elektrodenabstand korrigieren und Zündkerze
reinigen.
3 * Ventilspiel Das Ventilspiel bei kaltem Motor kontrollieren
und einstellen. √√√
4 * Luftfiltereinsatz Mit Lösungsmittel reinigen, dann mit Schaum-
stoff-Luftfilteröl oder ähnlichem Öl benetzen.
√√√
Gegebenenfalls erneuern.
5 * Belüftungssystem Belüftungsschlauch auf Risse und Beschädi-
gung kontrollieren und von Ablagerungen säu-
bern.
√√√
Gegebenenfalls erneuern.
6*Vergaser Motor-Leerlaufdrehzahl und Anlasserfunktion
prüfen.
√√√
Gegebenenfalls einstellen.
7 Auspuffsystem Auf Undichtigkeit untersuchen.
√√√
Gegebenenfalls nachziehen.
Dichtung(en) ggf. erneuern.
8 Motoröl Wechseln (Vor dem
Ablassen Motor warm
fahren). √√√
9 Ölfiltereinsatz Erneuern. √√√
10 * Sekundärluftsystem Schlauch auf Schäden prüfen.
√√
Ggf. beschädigte Teile ersetzen.
Page 61 of 238

3-2

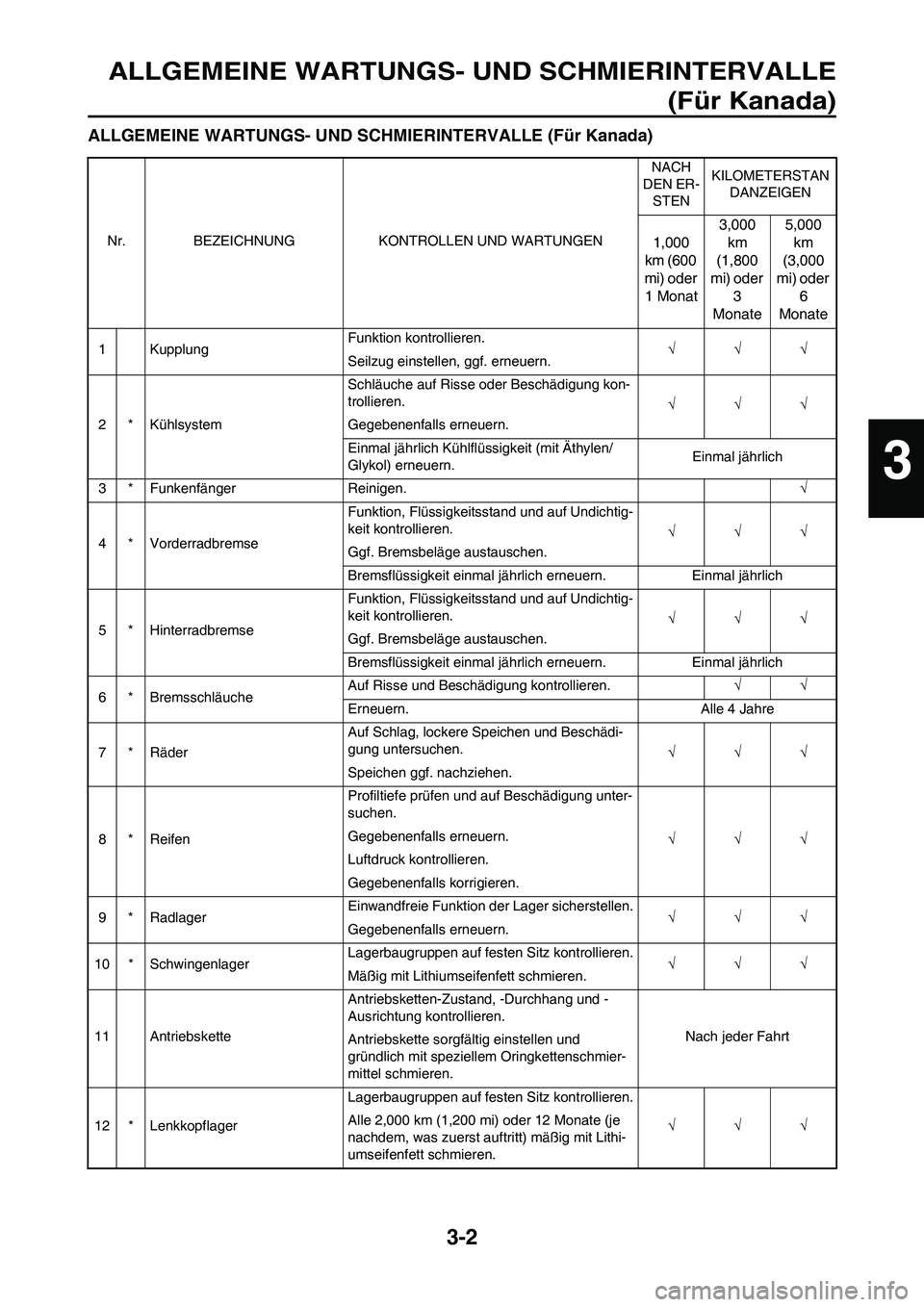

ALLGEMEINE WARTUNGS- UND SCHMIERINTERVALLE
(Für Kanada)
ALLGEMEINE WARTUNGS- UND SCHMIERINTERVALLE (Für Kanada)
Nr. BEZEICHNUNG KONTROLLEN UND WARTUNGENNACH
DEN ER-
STENKILOMETERSTAN
DANZEIGEN1,000
km (600
mi) oder
1 Monat3,000
km
(1,800
mi) oder
3
Monate5,000
km
(3,000
mi) oder
6
Monate
1 KupplungFunktion kontrollieren.
√√√
Seilzug einstellen, ggf. erneuern.
2 * KühlsystemSchläuche auf Risse oder Beschädigung kon-
trollieren.
√√√
Gegebenenfalls erneuern.
Einmal jährlich Kühlflüssigkeit (mit Äthylen/
Glykol) erneuern.Einmal jährlich
3 * Funkenfänger Reinigen.√
4 * VorderradbremseFunktion, Flüssigkeitsstand und auf Undichtig-
keit kontrollieren.
√√√
Ggf. Bremsbeläge austauschen.
Bremsflüssigkeit einmal jährlich erneuern. Einmal jährlich
5 * HinterradbremseFunktion, Flüssigkeitsstand und auf Undichtig-
keit kontrollieren.
√√√
Ggf. Bremsbeläge austauschen.
Bremsflüssigkeit einmal jährlich erneuern. Einmal jährlich
6 * BremsschläucheAuf Risse und Beschädigung kontrollieren.√√
Erneuern. Alle 4 Jahre
7 * RäderAuf Schlag, lockere Speichen und Beschädi-
gung untersuchen.
√√√
Speichen ggf. nachziehen.
8 * ReifenProfiltiefe prüfen und auf Beschädigung unter-
suchen.
√√√ Gegebenenfalls erneuern.
Luftdruck kontrollieren.
Gegebenenfalls korrigieren.
9 * RadlagerEinwandfreie Funktion der Lager sicherstellen.
√√√
Gegebenenfalls erneuern.
10 * SchwingenlagerLagerbaugruppen auf festen Sitz kontrollieren.
√√√
Mäßig mit Lithiumseifenfett schmieren.
11 AntriebsketteAntriebsketten-Zustand, -Durchhang und -
Ausrichtung kontrollieren.
Nach jeder Fahrt
Antriebskette sorgfältig einstellen und
gründlich mit speziellem Oringkettenschmier-
mittel schmieren.
12 * LenkkopflagerLagerbaugruppen auf festen Sitz kontrollieren.
√√√ Alle 2,000 km (1,200 mi) oder 12 Monate (je
nachdem, was zuerst auftritt) mäßig mit Lithi-
umseifenfett schmieren.
3
Page 62 of 238

3-3

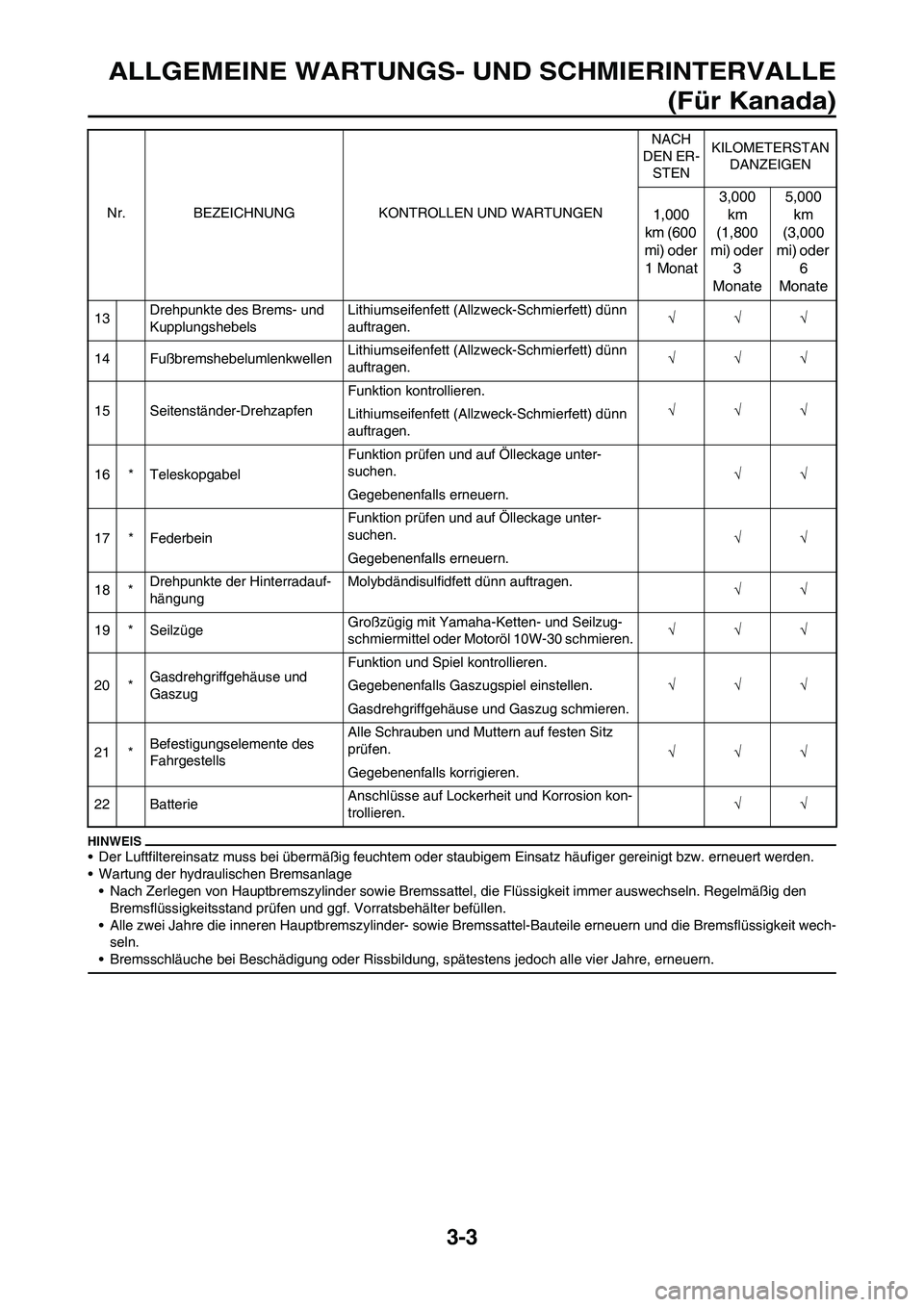

ALLGEMEINE WARTUNGS- UND SCHMIERINTERVALLE
(Für Kanada)
• Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
• Wartung der hydraulischen Bremsanlage
• Nach Zerlegen von Hauptbremszylinder sowie Bremssattel, die Flüssigkeit immer auswechseln. Regelmäßig den
Bremsflüssigkeitsstand prüfen und ggf. Vorratsbehälter befüllen.
• Alle zwei Jahre die inneren Hauptbremszylinder- sowie Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wech-
seln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre, erneuern.
13Drehpunkte des Brems- und
KupplungshebelsLithiumseifenfett (Allzweck-Schmierfett) dünn
auftragen.√√√
14 FußbremshebelumlenkwellenLithiumseifenfett (Allzweck-Schmierfett) dünn
auftragen.√√√
15 Seitenständer-DrehzapfenFunktion kontrollieren.
√√√
Lithiumseifenfett (Allzweck-Schmierfett) dünn
auftragen.
16 * TeleskopgabelFunktion prüfen und auf Ölleckage unter-
suchen.
√√
Gegebenenfalls erneuern.
17 * FederbeinFunktion prüfen und auf Ölleckage unter-
suchen.
√√
Gegebenenfalls erneuern.
18 *Drehpunkte der Hinterradauf-
hängungMolybdändisulfidfett dünn auftragen.
√√
19 * SeilzügeGroßzügig mit Yamaha-Ketten- und Seilzug-
schmiermittel oder Motoröl 10W-30 schmieren.√√√
20 *Gasdrehgriffgehäuse und
GaszugFunktion und Spiel kontrollieren.
√√√ Gegebenenfalls Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Gaszug schmieren.
21 *Befestigungselemente des
FahrgestellsAlle Schrauben und Muttern auf festen Sitz
prüfen.
√√√
Gegebenenfalls korrigieren.
22 BatterieAnschlüsse auf Lockerheit und Korrosion kon-
trollieren.√√ Nr. BEZEICHNUNG KONTROLLEN UND WARTUNGENNACH
DEN ER-
STENKILOMETERSTAN
DANZEIGEN
1,000
km (600
mi) oder
1 Monat3,000
km
(1,800
mi) oder
3
Monate5,000
km
(3,000
mi) oder
6
Monate
Page 63 of 238

3-4

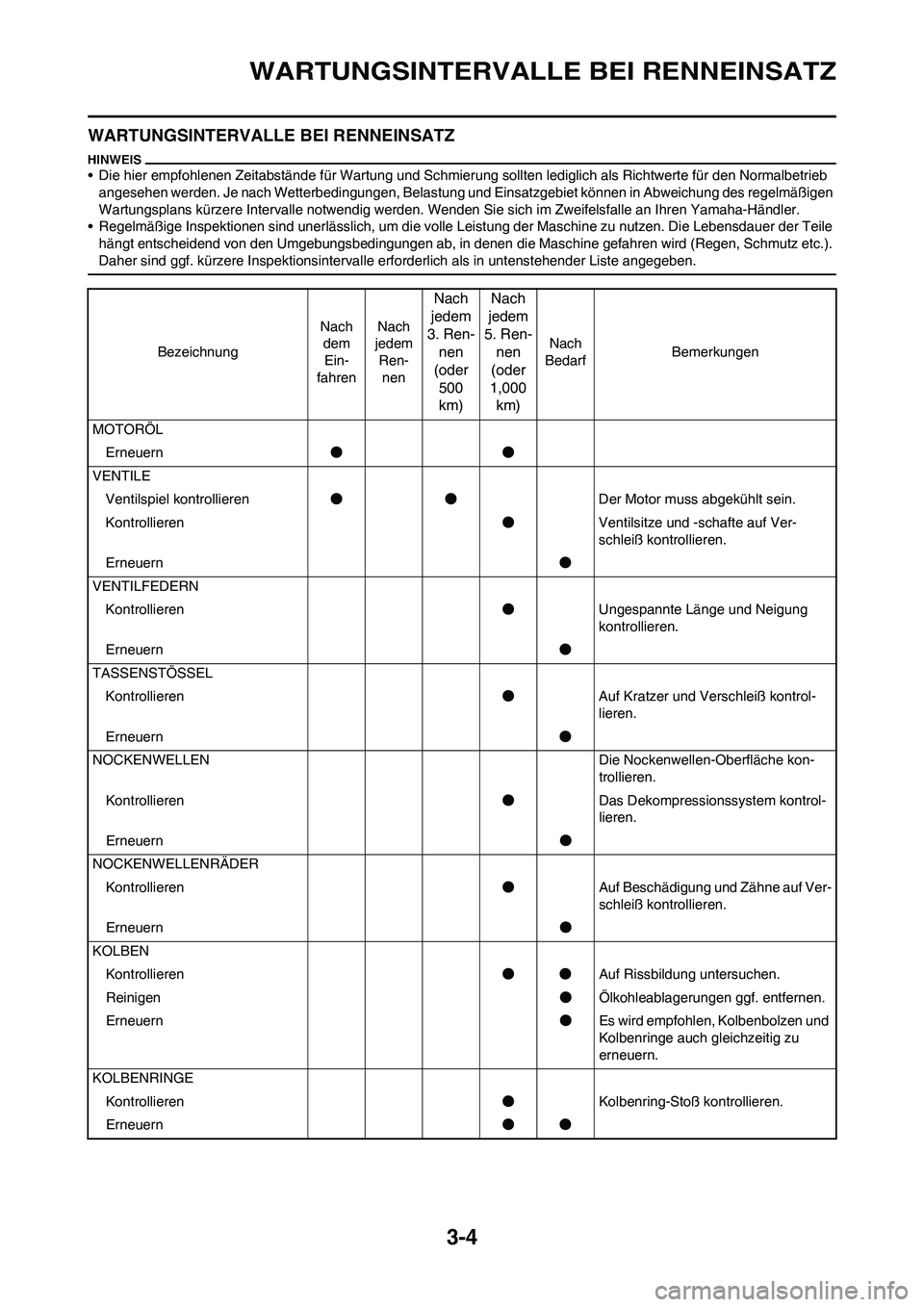

WARTUNGSINTERVALLE BEI RENNEINSATZ
WARTUNGSINTERVALLE BEI RENNEINSATZ
• Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten lediglich als Richtwerte für den Normalbetrieb
angesehen werden. Je nach Wetterbedingungen, Belastung und Einsatzgebiet können in Abweichung des regelmäßigen
Wartungsplans kürzere Intervalle notwendig werden. Wenden Sie sich im Zweifelsfalle an Ihren Yamaha-Händler.
• Regelmäßige Inspektionen sind unerlässlich, um die volle Leistung der Maschine zu nutzen. Die Lebensdauer der Teile
hängt entscheidend von den Umgebungsbedingungen ab, in denen die Maschine gefahren wird (Regen, Schmutz etc.).
Daher sind ggf. kürzere Inspektionsintervalle erforderlich als in untenstehender Liste angegeben.
BezeichnungNach
dem
Ein-
fahrenNach
jedem
Ren-
nen
Nach
jedem
3. Ren-
nen
(oder
500
km)Nach
jedem
5. Ren-
nen
(oder
1,000
km)
Nach
BedarfBemerkungen
MOTORÖL
Erneuern●●
VENTILE
Ventilspiel kontrollieren●●Der Motor muss abgekühlt sein.
Kontrollieren●Ventilsitze und -schafte auf Ver-
schleiß kontrollieren.
Erneuern●
VENTILFEDERN
Kontrollieren●Ungespannte Länge und Neigung
kontrollieren.
Erneuern●
TASSENSTÖSSEL
Kontrollieren●Auf Kratzer und Verschleiß kontrol-
lieren.
Erneuern●
NOCKENWELLEN Die Nockenwellen-Oberfläche kon-
trollieren.
Kontrollieren●Das Dekompressionssystem kontrol-
lieren.
Erneuern●
NOCKENWELLENRÄDER
Kontrollieren●Auf Beschädigung und Zähne auf Ver-
schleiß kontrollieren.
Erneuern●
KOLBEN
Kontrollieren●●Auf Rissbildung untersuchen.
Reinigen●Ölkohleablagerungen ggf. entfernen.
Erneuern●Es wird empfohlen, Kolbenbolzen und
Kolbenringe auch gleichzeitig zu
erneuern.
KOLBENRINGE
Kontrollieren●Kolbenring-Stoß kontrollieren.
Erneuern●●
Page 64 of 238

3-5
WARTUNGSINTERVALLE BEI RENNEINSATZ
KOLBENBOLZEN
Kontrollieren●
Erneuern●
ZYLINDERKOPF Ölkohleablagerungen ggf. entfernen.
Kontrollieren und reinigen●Dichtung erneuern
ZYLINDER
Kontrollieren und reinigen●Auf Riefen kontrollieren.
Erneuern●Auf Verschleiß kontrollieren.
KUPPLUNG
Kontrollieren und einstellen●●Kupplungskorb, Reib- und Stahlschei-
ben sowie Feder kontrollieren.
Erneuern●
GETRIEBE
Kontrollieren●
Lager erneuern●
SCHALTGABELN, SCHALT-
WALZE UND FÜH-
RUNGSSTANGE
Kontrollieren●Auf Verschleiß kontrollieren.
ROTORMUTTER
Festziehen●●
SCHALLDÄMPFER
Kontrollieren und festziehen●●
Reinigen●
Erneuern●
KURBELWELLE
Kontrollieren und reinigen●●
VERGASER
Kontrollieren, einstellen und
reinigen●●
SEKUNDÄRLUFTSYSTEM
Kontrollieren und reinigen●● ●●
ZÜNDKERZE
Kontrollieren und reinigen●●
Erneuern●
ANTRIEBSKETTE Kettenöl verwenden.
Schmieren, Durchhang und
Ausrichtung einstellen●●Kettendurchhang: 48–58 mm (1.9–2.3
in)
Erneuern● BezeichnungNach
dem
Ein-
fahrenNach
jedem
Ren-
nen
Nach
jedem
3. Ren-
nen
(oder
500
km)Nach
jedem
5. Ren-
nen
(oder
1,000
km)
Nach
BedarfBemerkungen
