2010 YAMAHA WR 450F Betriebsanleitungen (in German)

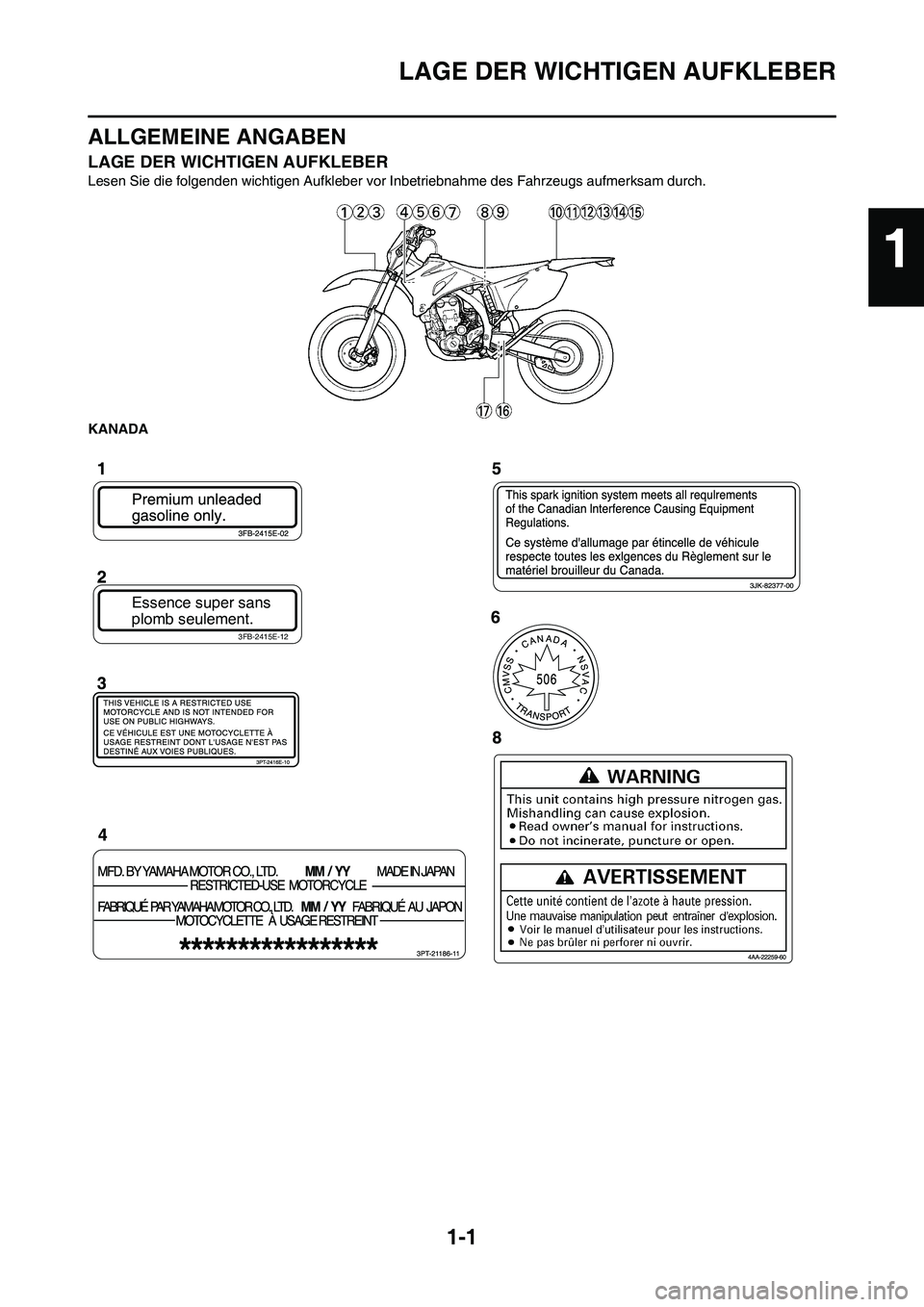

1-1
LAGE DER WICHTIGEN AUFKLEBER
ALLGEMEINE ANGABEN
LAGE DER WICHTIGEN AUFKLEBER
Lesen Sie die folgenden wichtigen Aufkleber vor Inbetriebnahme des Fahrzeugs aufmerksam durch.
KANADA
Essence super sans
plomb seulement.
3FB-2415E-12
1

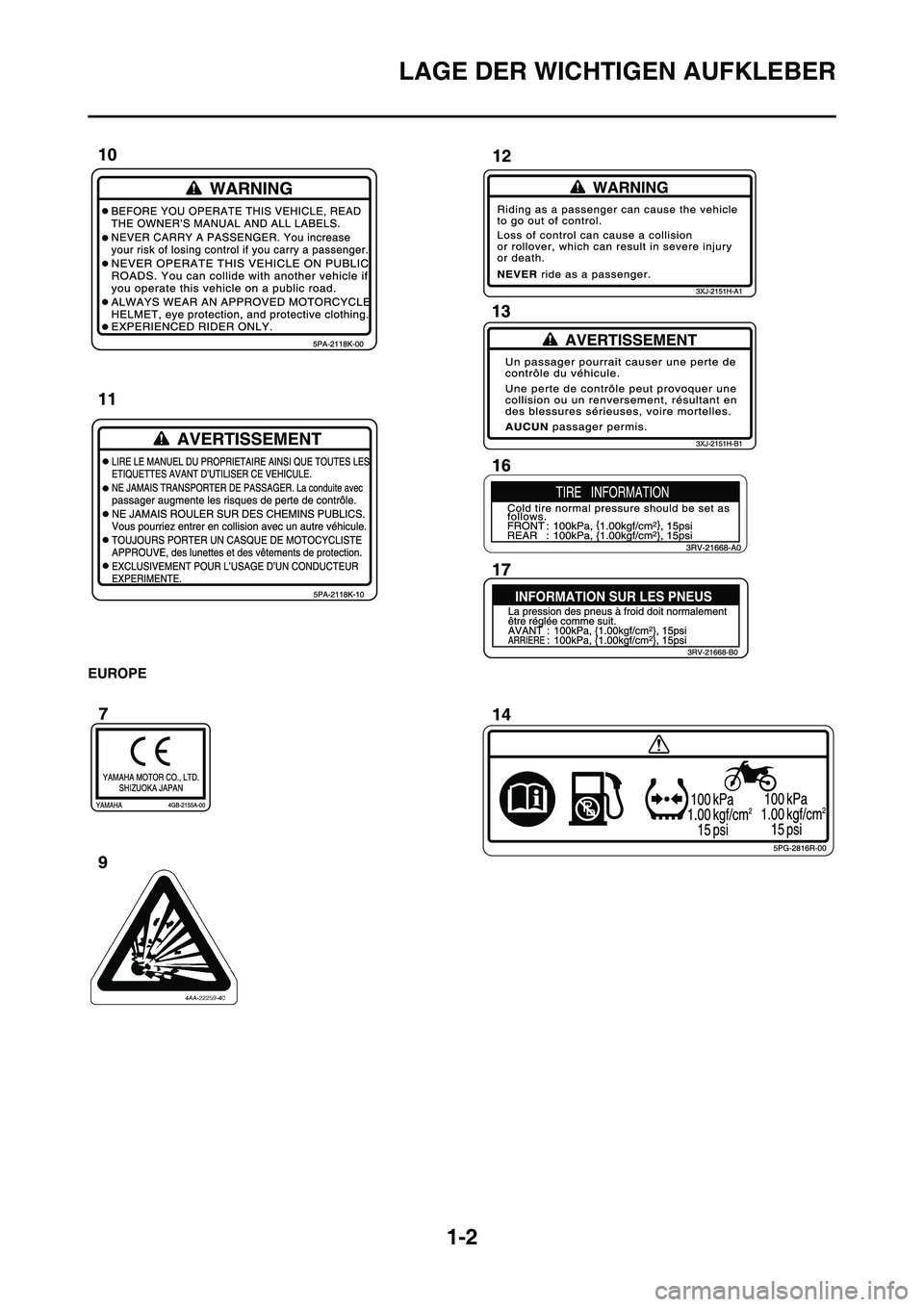

1-2
LAGE DER WICHTIGEN AUFKLEBER
EUROPE

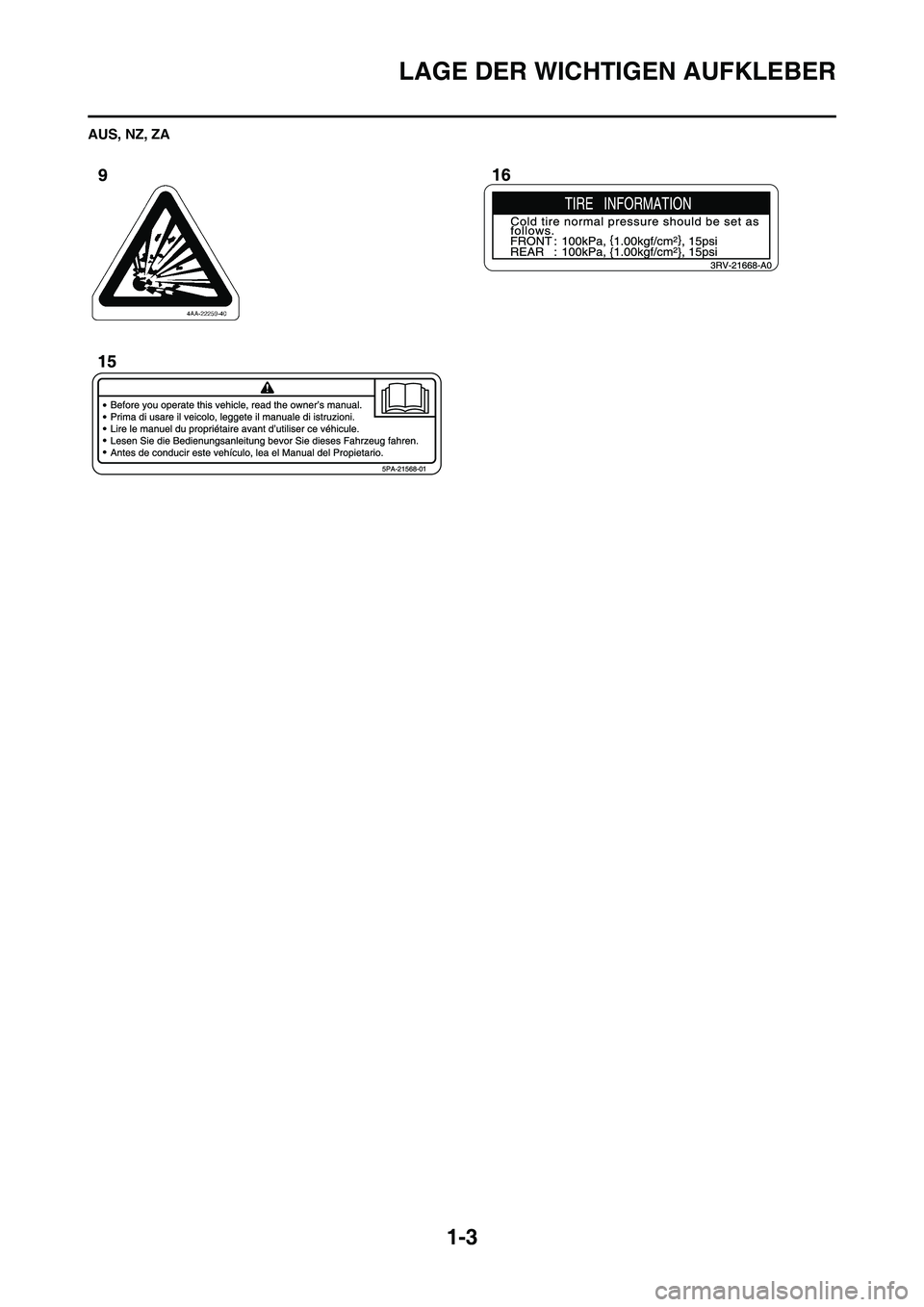

1-3
LAGE DER WICHTIGEN AUFKLEBER
AUS, NZ, ZA

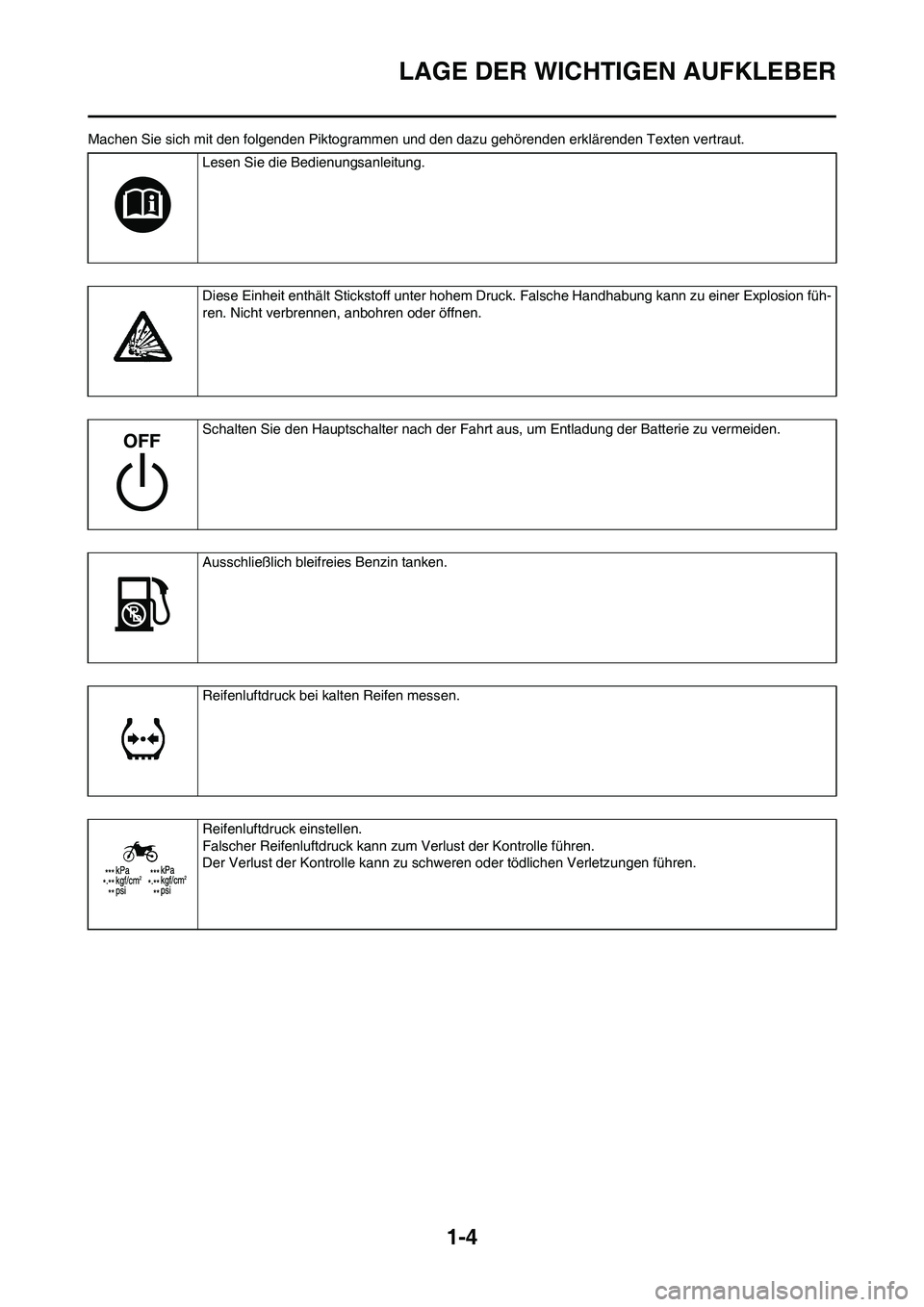

1-4
LAGE DER WICHTIGEN AUFKLEBER
Machen Sie sich mit den folgenden Piktogrammen und den dazu gehörenden erklärenden Texten vertraut.Lesen Sie die Bedienungsanleitung.
Diese Einheit enthält Stickstoff unter hohem Druck. Falsche Handhabung kann zu einer Explosion füh-
ren. Nicht verbrennen, anbohren oder öffnen.
Schalten Sie den Hauptschalter nach der Fahrt aus, um Entladung der Batterie zu vermeiden.
Ausschließlich bleifreies Benzin tanken.
Reifenluftdruck bei kalten Reifen messen.
Reifenluftdruck einstellen.
Falscher Reifenluftdruck kann zum Verlust der Kontrolle führen.
Der Verlust der Kontrolle kann zu schweren oder tödlichen Verletzungen führen.

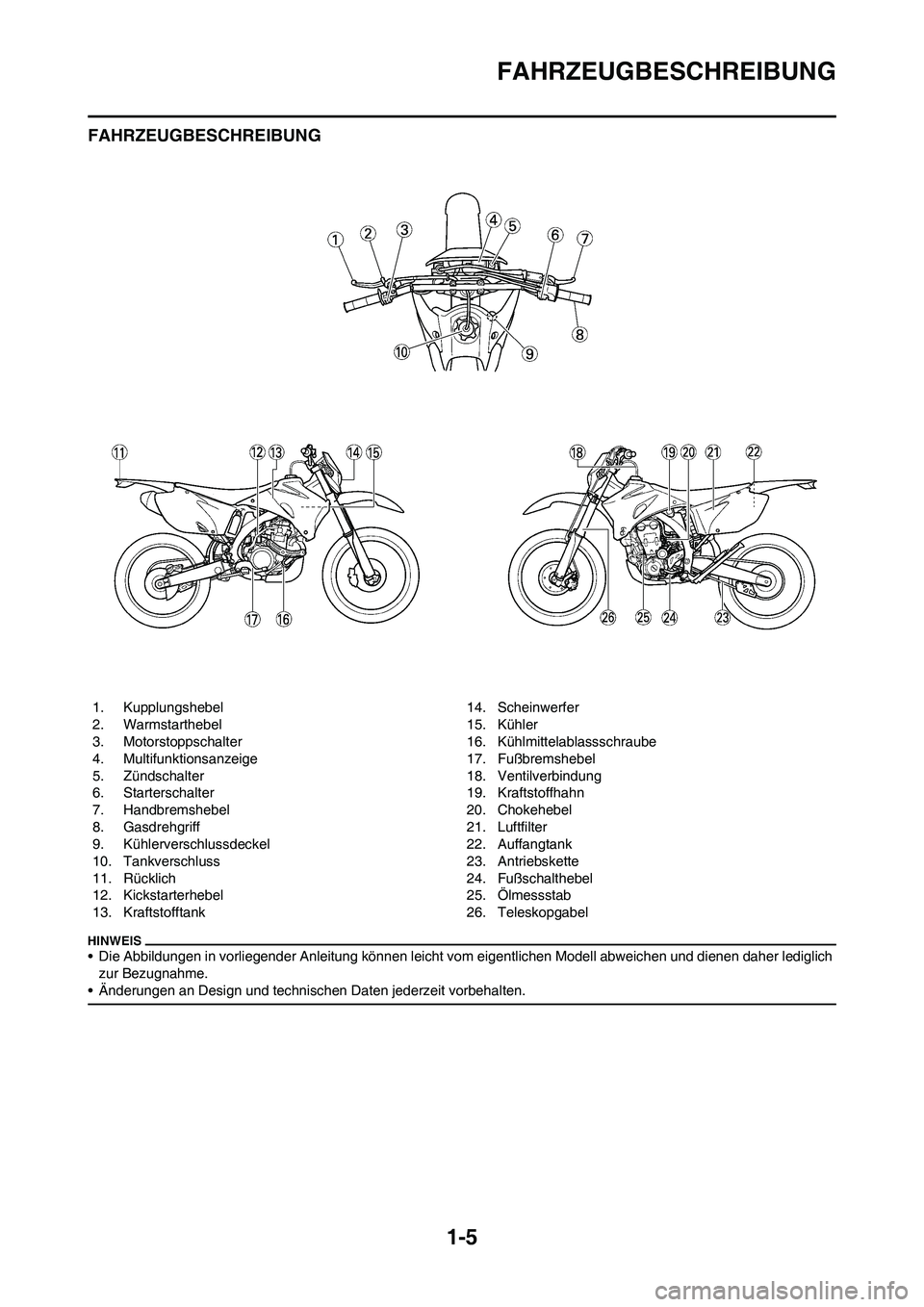

1-5
FAHRZEUGBESCHREIBUNG
FAHRZEUGBESCHREIBUNG
• Die Abbildungen in vorliegender Anleitung können leicht vom eigentlichen Modell abweichen und dienen daher lediglich
zur Bezugnahme.
• Änderungen an Design und technischen Daten jederzeit vorbehalten.
1. Kupplungshebel
2. Warmstarthebel
3. Motorstoppschalter
4. Multifunktionsanzeige
5. Zündschalter
6. Starterschalter
7. Handbremshebel
8. Gasdrehgriff
9. Kühlerverschlussdeckel
10. Tankverschluss
11. Rücklich
12. Kickstarterhebel
13. Kraftstofftank 14. Scheinwerfer
15. Kühler
16. Kühlmittel
ablassschraube
17. Fußbremshebel
18. Ventilverbindung
19. Kraftstoffhahn
20. Chokehebel
21. Luftfilter
22. Auffangtank
23. Antriebskette
24. Fußschalthebel
25. Ölmessstab
26. Teleskopgabel

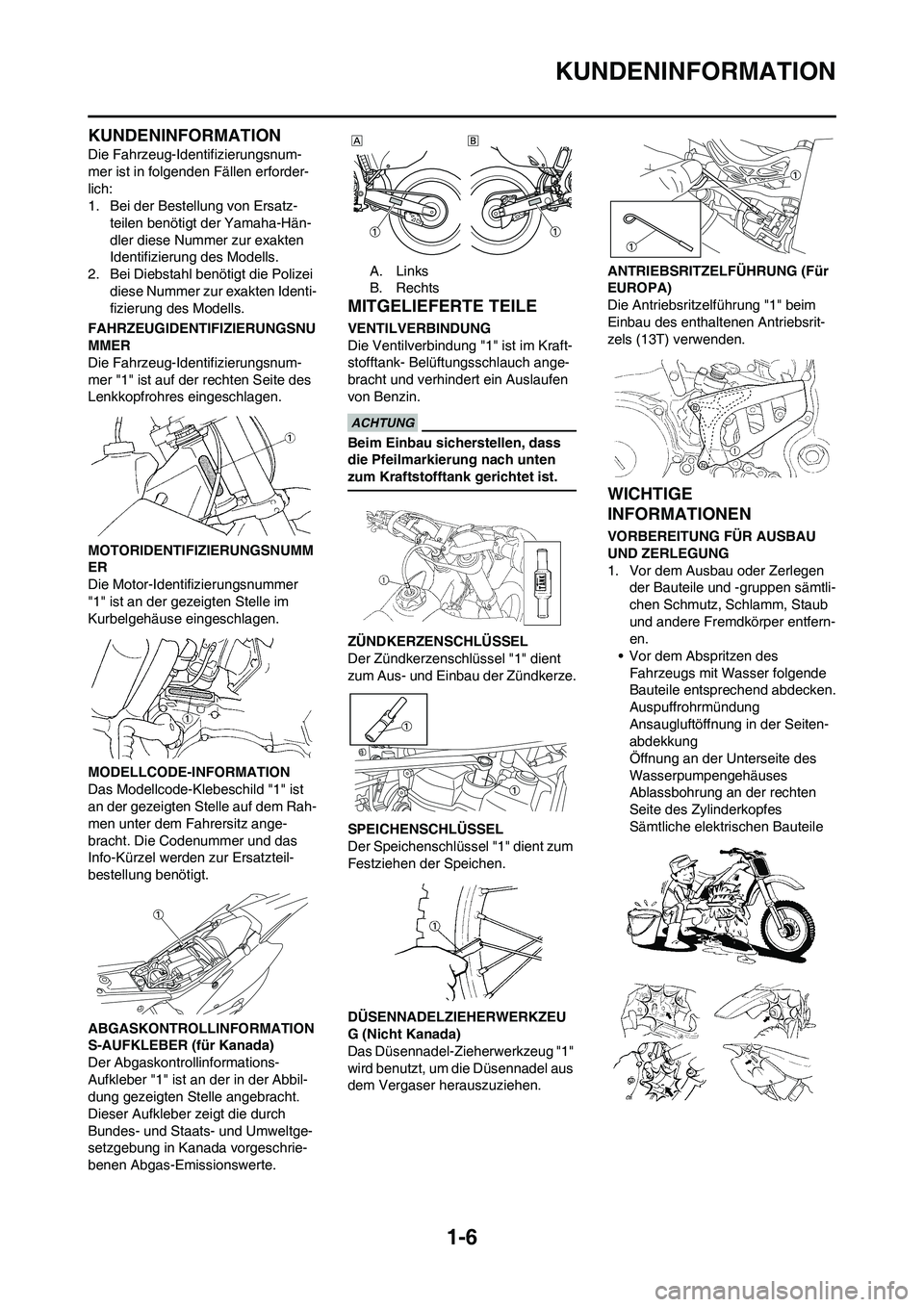

1-6
KUNDENINFORMATION
KUNDENINFORMATION
Die Fahrzeug-Identifizierungsnum-
mer ist in folgenden Fällen erforder-
lich:
1. Bei der Bestellung von Ersatz-teilen benötigt der Yamaha-Hän-
dler diese Nummer zur exakten
Identifizierung des Modells.
2. Bei Diebstahl benötigt die Polizei
diese Nummer zur exakten Identi-
fizierung des Modells.
FAHRZEUGIDENTIFIZIERUNGSNU
MMER
Die Fahrzeug-Identifizierungsnum-
mer "1" ist auf der rechten Seite des
Lenkkopfrohres eingeschlagen.
MOTORIDENTIF IZIERUNGSNUMM
ER
Die Motor-Identifizierungsnummer
"1" ist an der gezeigten Stelle im
Kurbelgehäuse eingeschlagen.
MODELLCODE-INFORMATION
Das Modellcode-Klebeschild "1" ist
an der gezeigten Stelle auf dem Rah-
men unter dem Fahrersitz ange-
bracht. Die Codenummer und das
Info-Kürzel werden zur Ersatzteil-
bestellung benötigt.
ABGASKONTROLL INFORMATION
S-AUFKLEBER (für Kanada)
Der Abgaskontrollinformations-
Aufkleber "1" ist an der in der Abbil-
dung gezeigten Stelle angebracht.
Dieser Aufkleber zeigt die durch
Bundes- und Staats- und Umweltge-
setzgebung in Kanada vorgeschrie-
benen Abgas-Emissionswerte. A. Links
B. Rechts
MITGELIEFERTE TEILE
VENTILVERBINDUNG
Die Ventilverbindung "1" ist im Kraft-
stofftank- Belüft
ungsschlauch ange-
bracht und verhindert ein Auslaufen
von Benzin.
Beim Einbau sicherstellen, dass
die Pfeilmarkierung nach unten
zum Kraftstofftank gerichtet ist.
ZÜNDKERZENSCHLÜSSEL
Der Zündkerzenschlüssel "1" dient
zum Aus- und Einbau der Zündkerze.
SPEICHENSCHLÜSSEL
Der Speichenschlüssel "1" dient zum
Festziehen der Speichen.
DÜSENNADELZIEHERWERKZEU
G (Nicht Kanada)
Das Düsennadel-Zieherwerkzeug "1"
wird benutzt, um die Düsennadel aus
dem Vergaser herauszuziehen. ANTRIEBSRITZELFÜHRUNG (Für
EUROPA)
Die Antriebsritzelführung "1" beim
Einbau des enthaltenen Antriebsrit-
zels (13T) verwenden.
WICHTIGE
INFORMATIONEN
VORBEREITUNG FÜR AUSBAU
UND ZERLEGUNG
1. Vor dem Ausbau oder Zerlegen
der Bauteile und -gruppen sämtli-
chen Schmutz, Schlamm, Staub
und andere Fremdkörper entfern-
en.
• Vor dem Abspritzen des Fahrzeugs mit Wasser folgende
Bauteile entsprechend abdecken.
Auspuffrohrmündung
Ansaugluftöffnung in der Seiten-
abdekkung
Öffnung an der Unterseite des
Wasserpumpengehäuses
Ablassbohrung an der rechten
Seite des Zylinderkopfes
Sämtliche elektrischen Bauteile

1-7
KABELANSCHLÜSSE KONTROLLIEREN
2. Nur geeignete Werkzeuge und Reinigungsmittel verwenden. Sie-
he unter "SPEZIAL-
WERKZEUGE".
3. Beim Zerlegen zusammenge- hörige Teile immer gemeinsam
ablegen. Dies gilt besonders für
Zahnräder, Zylinder, Kolben und
alle beweglichen Teile, die mitein-
ander arbeiten. Solche Baugrup-
pen dürfen nur komplett wieder
verwendet oder ausgetauscht
werden.
4. Alle ausgebauten Teile reinigen und in der Reihenfolge des Aus-
baus auf einer sauberen Unter-
lage ablegen. Dies gewährleistet
einen zügigen und korrekten
Zusammenbau.
5. Feuer fern halten.
ERSATZTEILE
1. Es wird empfohlen, nur Original- Ersatzteile von Yamaha zu ver-
wenden. Nur von Yamaha emp-
fohlene Schmiermittel
verwenden.
DICHTUNGEN, DICHTRINGE UND
O-RINGE
1. Beim Überholen des Motors sind sämtliche Dichtungen, Dichtringe
und O-Ringe zu erneuern. Alle Di-
chtflächen, Dichtlippen und O-
Ringe vor dem Zusammenbau
säubern.
2. Beim Zusammenbau alle beweg- lichen Teile sowie Lager ölen. Alle
Dichtlippen einfetten. SICHERUNGSSCHEIBEN, -
BLECHE UND SPLINTE
1. Sicherungsscheiben und -bleche
"1" sowie Splinte müssen nach
dem Ausbau erneuert werden. Si-
cherungslaschen und Splinten-
den werden nach dem
vorschriftsmäßi gen Festziehen
der Schraube bzw. Mutter gegen
die Schlüsselfläche der Schraube
bzw. Mutter hochgebogen.
LAGER UND DICHTRINGE
1. Lager "1" und Dichtringe "2" so einbauen, dass die Herstellerbes-
chriftung oder Teilenummer sicht-
bar bleibt. (Die Beschriftung muss
also nach außen weisen.) Beim
Einbau von Dichtringen die Dich-
tlippen mit einer dünnen Schicht
Lithiumseifenfett bestreichen. La-
ger beim Einbau großzügig ölen.
Lager nie mit Druckluft behandeln.
Dies könnte die Lagerlaufflächen
beschädigen.
SICHERUNGSRINGE
1. Sicherungsringe vor dem Wie-dereinbau sorgfältig kontrollieren.
Kolbenbolzen-Sicherungsringe
müssen nach jedem Ausbau
erneuert werden. Bei Verformung
oder Beschädigung erneuern.
Beim Einbau eines Sicherung-
sringes "1" stets darauf achten,
dass die scharfkantige Seite "2"
den Ring gegen die Druckrich-
tung "3" abstützt. Siehe entspre-
chende Abbildung. Siehe
entsprechende Abbildung.
KABELANSCHLÜSSE
KONTROLLIEREN
Sämtliche Steckverbinderkontakte
und Kabelanschlüsse auf Flecke,
Rost, Feuchtigkeit u. ä. kontrollieren.
1. Lösen: • Steckverbinder
2. Sämtliche Kontakte mit Druckluft trockenblasen.
3. Steckverbinder zwei- oder drei- mal trennen und verbinden.
4. Kabel durch Ziehen auf festen Sitz prüfen.
5. Falls eine Anschlussklemme sich löst, deren Stift "1" leicht hochbie-
gen und die Anschlussklemme
wieder einsetzen.
6. Anschließen: • Steckverbinder
Die Steckverbinder rasten horbar ein.

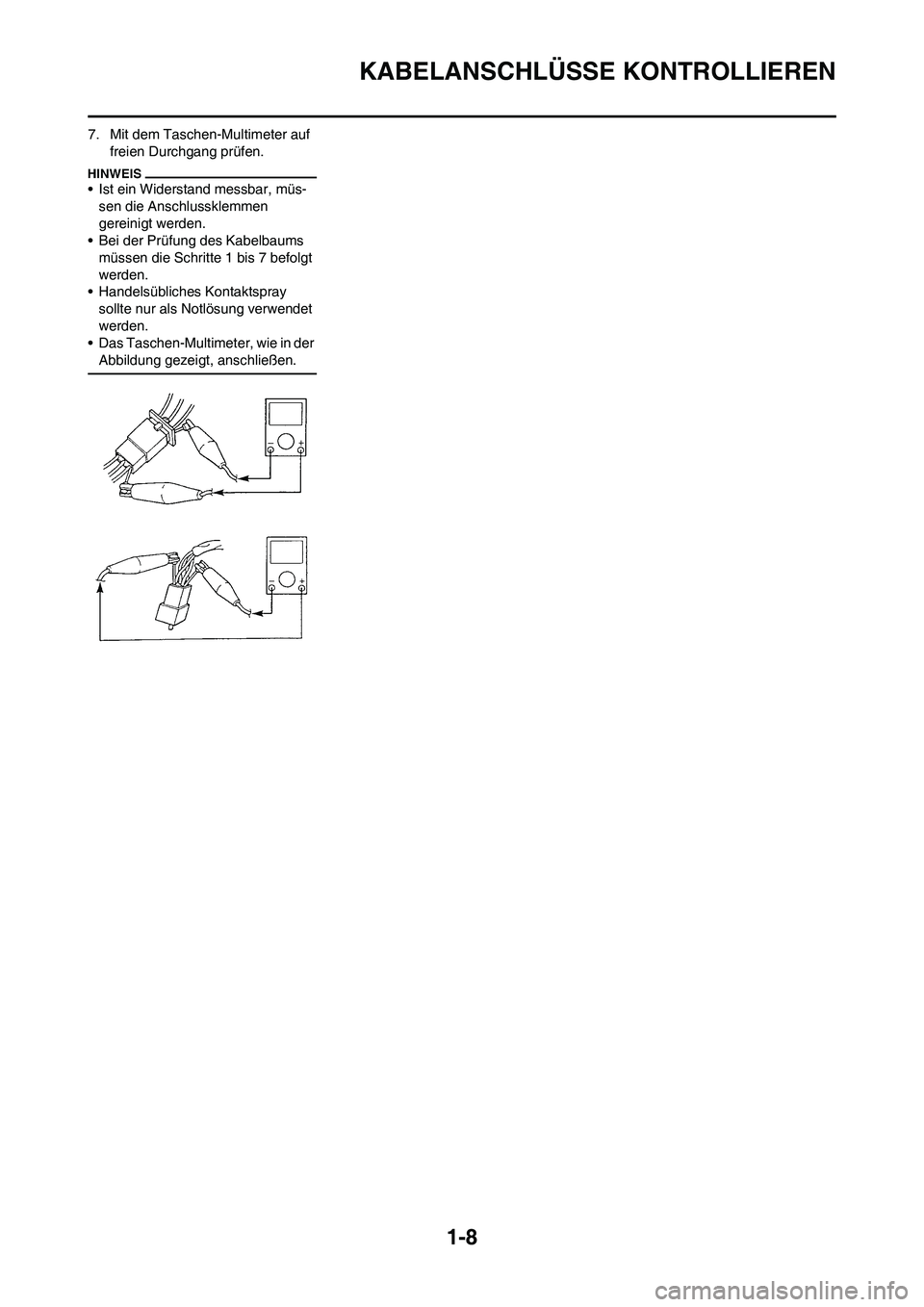

1-8
KABELANSCHLÜSSE KONTROLLIEREN
7. Mit dem Taschen-Multimeter auf
freien Durchgang prüfen.
• Ist ein Widerstand messbar, müs- sen die Anschlussklemmen
gereinigt werden.
• Bei der Prüfung des Kabelbaums
müssen die Schritte 1 bis 7 befolgt
werden.
• Handelsübliches Kontaktspray
sollte nur als Notlösung verwendet
werden.
• Das Taschen-Multimeter, wie in der
Abbildung gezeigt, anschließen.
