2010 YAMAHA WR 450F Betriebsanleitungen (in German)

5-30
ZYLINDER UND KOLBEN
a. 10 mm (0.39 in)
3. Messen:
• Kolbenring-Stoß
Nicht nach Vorgabe→Erneuern.
Der Stoß der Ölabstreifring-Expand-
erfeder kann nicht gemessen
werden. Wenn der Stoß der Ölab-
streifschneiden nicht im Sollbereich
liegt, müssen alle Kolbenringe
erneuert werden.
KOLBENBOLZEN
KONTROLLIEREN
1. Kontrollieren:
• Kolbenbolzen
Blaubrüchig/riefig→Kolbenbolzen
erneuern und Schmiersystem
kontrollieren.
2. Messen:
• Kolbenbolzen-Spiel
Arbeitsvorgang:
a. Den Kolbenbolzen-Durchmesser
"a" messen.
Falls nicht nach Vorgabe, den
Kolbenbolzen erneuern.b. Den Kolbenbolzenaugen-Du-
rchmesser "b" messen.
c. Das Kolben-Laufspiel nach fol-
gender Formel ermitteln.
d. Falls nicht nach Vorgabe, den
Kolben erneuern.
KOLBENRING UND KOLBEN
MONTIEREN
1. Montieren:
• Kolbenring
(auf den Kolben)
• Die Kolbenringe so einbauen, dass
die Herstellerangaben nach oben
gerichtet sind.
• Den Kolben und die Kolbenringe
groszugig mit Motorol bestreichen.
2. Anordnen:
• Kompressionsring (Topring)
• Kompressionsring
• Ölabstreifring
Die Ringspalte, wie in der Abbil-
dung gezeigt, versetzen.
a. Spalt des 1. Kompression-
srings
b. Spalt des 2. Kompression-
srings
c. Spalt der oberen Olabstreif-
schneide
d. Ölabstreifring
e. Spalt der unteren Ölabstreif-
schneide
3. Montieren:
• Kolben "1"
• Kolbenbolzen "2"
• Kolbenbolzen-Sicherungsring "3"
• Motorol auf den Kolbenbolzen und
Kolben auftragen.
• Die Pfeilmarkierung "a" auf dem
Kolben muss zur Auslassseite des
Zylinders gerichtet sein.
• Vor dem Einbau des Kolbenbolzen-
Sicherungsringes das Kurbelge-
hause mit einem sauberen Tuch
abdekken, damit der Sicherung-
sring nicht hineinfallen kann.
• Die Kolbenbolzen-Sicherungsringe
so einbauen, dass deren Enden
nach unten gerichtet sind.
Ringstoß:
Standard ert>
Kom-
pres-
sionsr
ing
(To-
pring)0.20–0.30
mm (0.008–
0.012 in)0.55 mm
(0.022 in)
Kom-
pres-
sionsr
ing0.35–0.50
mm (0.014–
0.020 in)0.85 mm
(0.033 in)
Ölab-
strei-
fring0.20–0.50
mm (0.01–
0.02 in)—
Kolbenbolzen-Du-
rchmesser:
17.991–18.000 mm
(0.7083–0.7087 in)
Kolbenbolzenaugen- Du-
rchmesser:
18.004–18.015 mm
(0.7088–0.7093 in)
Kolbenbolzen-Spiel = Kolben-
bolzenaugen-Durchmesser "b"
- Kolbenbolzen-Durchmesser
"a"
Kolbenbolzen-Spiel:
0.004–0.024 mm
(0.00016–0.00094 in)
:0.07 mm
(0.003 in)
New

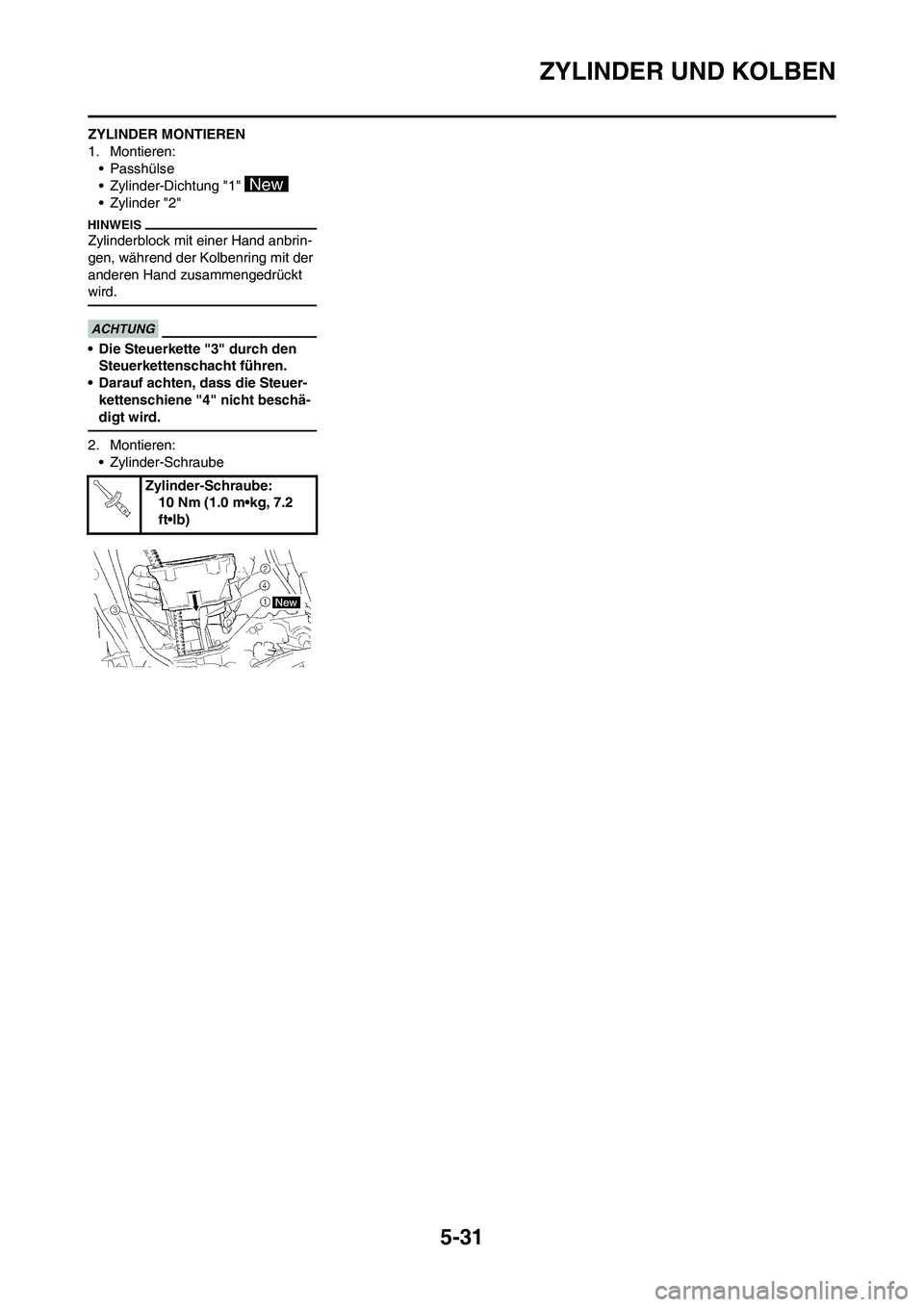

5-31
ZYLINDER UND KOLBEN
ZYLINDER MONTIEREN
1. Montieren:
• Passhülse
• Zylinder-Dichtung "1"
• Zylinder "2"
Zylinderblock mit einer Hand anbrin-
gen, während der Kolbenring mit der
anderen Hand zusammengedrückt
wird.
• Die Steuerkette "3" durch den
Steuerkettenschacht führen.
• Darauf achten, dass die Steuer-
kettenschiene "4" nicht beschä-
digt wird.
2. Montieren:
• Zylinder-Schraube
Zylinder-Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)

5-32
KUPPLUNG
KUPPLUNG
KUPPLUNG DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motoröl ablassen. Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Fußbremshebel Siehe unter "MOTOR DEMONTIEREN".
Kupplungszug Motorseitig lösen.
1 Kupplungsdeckel 1
2 Dichtung 1
3 Passhülse 2
4 Kupplungsfeder 6
5 Druckplatte 1
6 Schubstange 1 1
7 Sicherungsring 1
8 Beilagscheibe 1
9 Lager 1
10 Kugel 1
11 Schubstange 2 1
12 Stahlscheibe 7
13 Reibscheibe 8

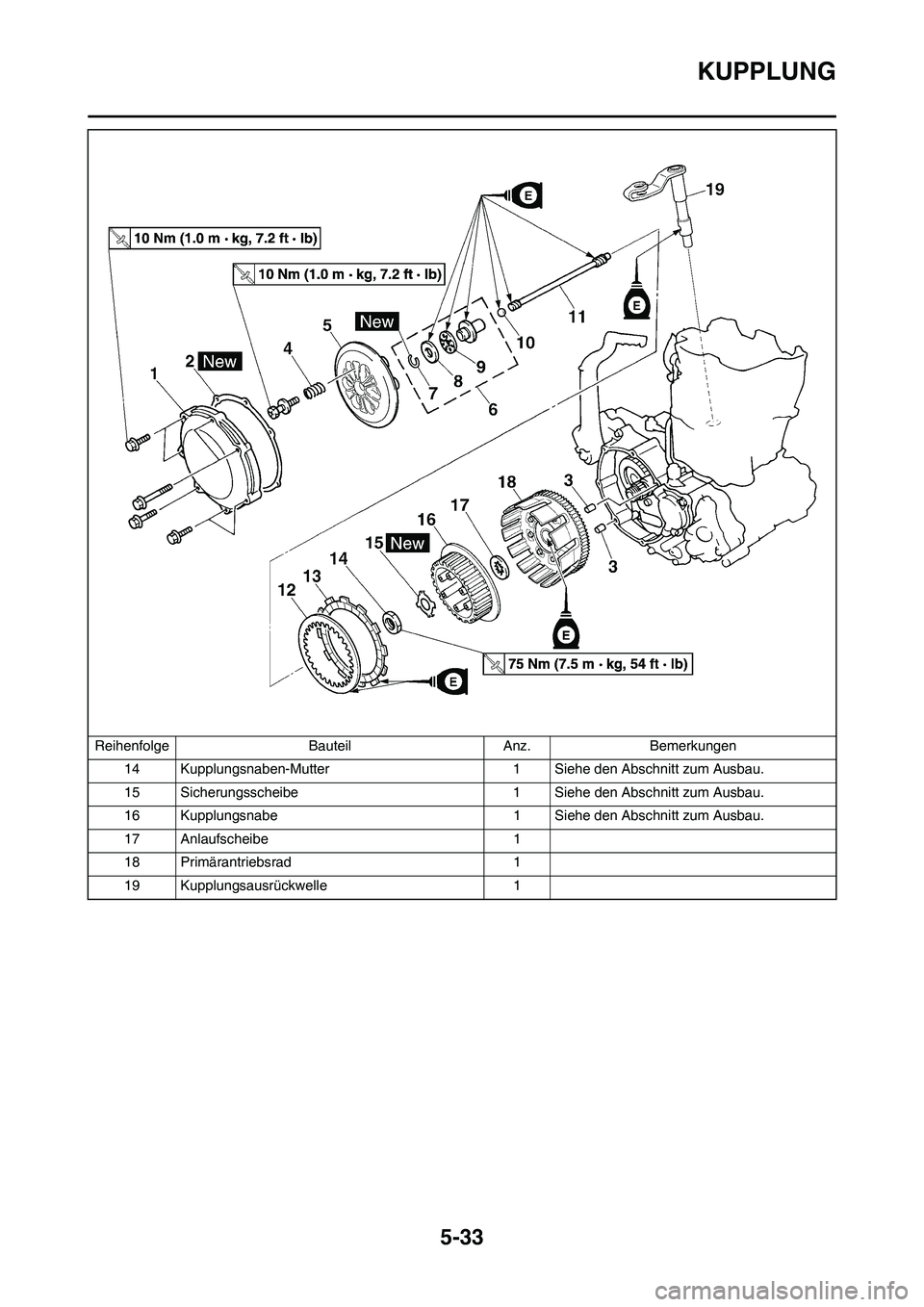

5-33
KUPPLUNG
14 Kupplungsnaben-Mutter 1 Siehe den Abschnitt zum Ausbau.
15 Sicherungsscheibe 1 Siehe den Abschnitt zum Ausbau.
16 Kupplungsnabe 1 Siehe den Abschnitt zum Ausbau.
17 Anlaufscheibe 1
18 Primärantriebsrad 1
19 Kupplungsausrückwelle 1 Reihenfolge Bauteil Anz. Bemerkungen

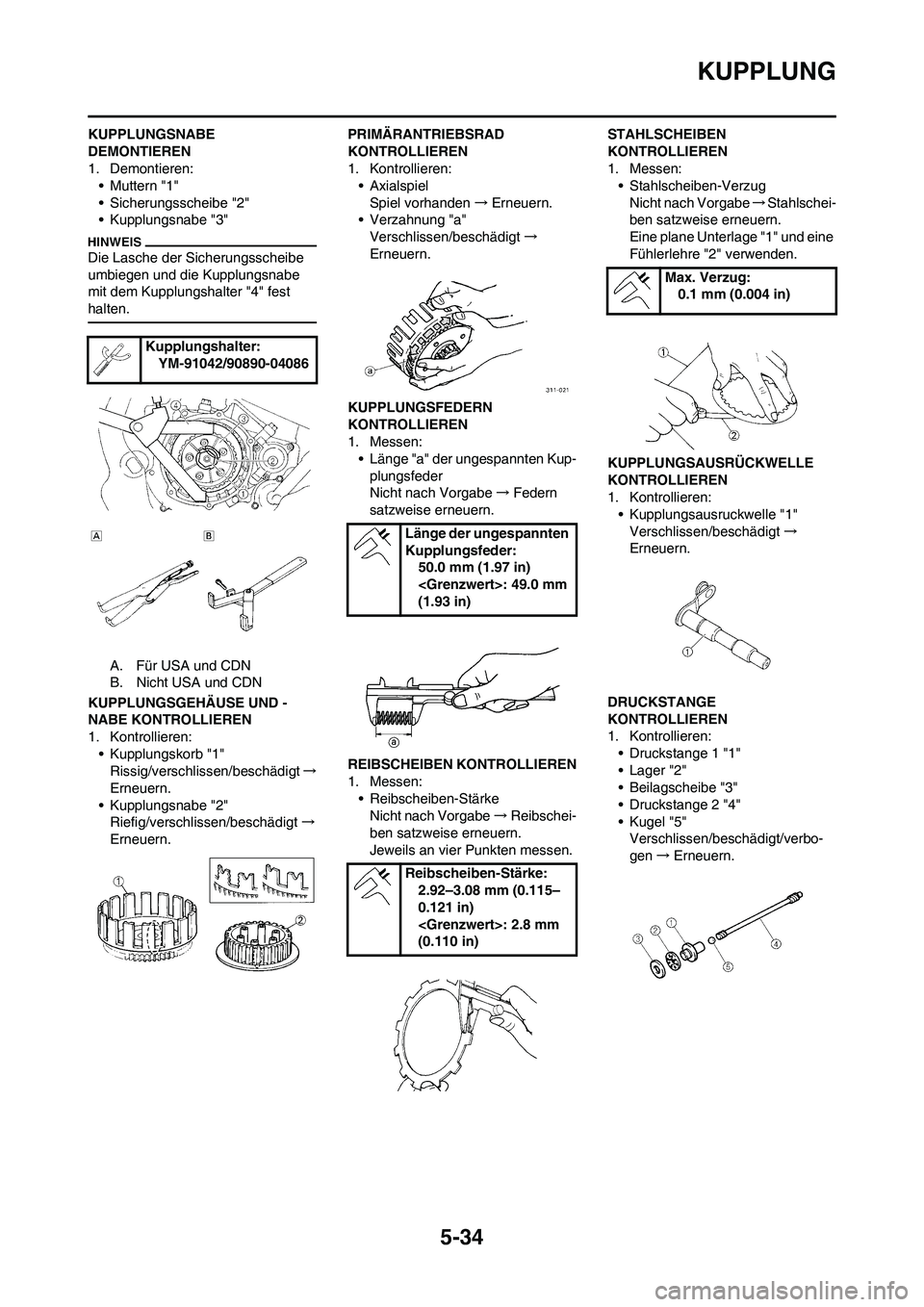

5-34
KUPPLUNG
KUPPLUNGSNABE
DEMONTIEREN
1. Demontieren:
• Muttern "1"
• Sicherungsscheibe "2"
• Kupplungsnabe "3"
Die Lasche der Sicherungsscheibe
umbiegen und die Kupplungsnabe
mit dem Kupplungshalter "4" fest
halten.
A. Für USA und CDN
B. Nicht USA und CDN
KUPPLUNGSGEHÄUSE UND -
NABE KONTROLLIEREN
1. Kontrollieren:
• Kupplungskorb "1"
Rissig/verschlissen/beschädigt→
Erneuern.
• Kupplungsnabe "2"
Riefig/verschlissen/beschädigt→
Erneuern.PRIMÄRANTRIEBSRAD
KONTROLLIEREN
1. Kontrollieren:
• Axialspiel
Spiel vorhanden→Erneuern.
• Verzahnung "a"
Verschlissen/beschädigt→
Erneuern.
KUPPLUNGSFEDERN
KONTROLLIEREN
1. Messen:
• Länge "a" der ungespannten Kup-
plungsfeder
Nicht nach Vorgabe→Federn
satzweise erneuern.
REIBSCHEIBEN KONTROLLIEREN
1. Messen:
• Reibscheiben-Stärke
Nicht nach Vorgabe→Reibschei-
ben satzweise erneuern.
Jeweils an vier Punkten messen.STAHLSCHEIBEN
KONTROLLIEREN
1. Messen:
• Stahlscheiben-Verzug
Nicht nach Vorgabe→Stahlschei-
ben satzweise erneuern.
Eine plane Unterlage "1" und eine
Fühlerlehre "2" verwenden.
KUPPLUNGSAUSRÜCKWELLE
KONTROLLIEREN
1. Kontrollieren:
• Kupplungsausruckwelle "1"
Verschlissen/beschädigt→
Erneuern.
DRUCKSTANGE
KONTROLLIEREN
1. Kontrollieren:
• Druckstange 1 "1"
• Lager "2"
• Beilagscheibe "3"
• Druckstange 2 "4"
• Kugel "5"
Verschlissen/beschädigt/verbo-
gen→Erneuern. Kupplungshalter:
YM-91042/90890-04086
Länge der ungespannten
Kupplungsfeder:
50.0 mm (1.97 in)
: 49.0 mm
(1.93 in)
Reibscheiben-Stärke:
2.92–3.08 mm (0.115–
0.121 in)
: 2.8 mm
(0.110 in)
Max. Verzug:
0.1 mm (0.004 in)

5-35
KUPPLUNG
KUPPLUNGSAUSRÜCKWELLE
MONTIEREN
1. Montieren:
• Kupplungsausruckwelle "1"
• Lithiumseifenfett an Öldichtung-
slippe und Rillen in den Riemen-
scheiben anbringen.
• Die Kupplungsausruckwelle mit
Motorol bestreichen.
KUPPLUNG MONTIEREN
1. Montieren:
• Primärantriebsrad "1"
• Anlaufscheibe "2"
• Kupplungsnabe "3"
Motoröl auf die Innenfläche des
Primärantriebsrads auftragen.
2. Montieren:
• Sicherungsscheibe "1"
• Kupplungsnaben-Mutter "2"
Vorschriftsmäßig festziehen; an-
dernfalls kann das andere Teil, das
gemeinsam befestigt ist, beschä-
digt werden.
• Die Sicherungsscheibe muss so
auf der Kupplungsnabe sitzen,
dass die entsprechenden Vertiefun-
gen und Anhebungen ineinander-
passen.
• Die Kupplungsnabe mit dem Kup-
plungshalter "3" fest halten.
A. Für USA und CDN
B. Nicht USA und CDN
3. Die Lasche "1" der Sicherungss-
cheibe umbiegen.
4. Montieren:
• Reibscheibe "1"
• Stahlscheibe 1 [t=2.0 mm (0.079
in)] "2"
• Stahlscheibe 2 [t=1.6 mm (0.063
in)] "3"
• Die Reib- und Stahlscheiben
abwechselnd einbauen; darauf
achten, dass mit einer Reibscheibe
begonnen und abgeschlossen wird.
• Die Reib- und Stahlscheiben mit
Motoröl bestreichen.
• Vérifier l’épaisseur du plateau de
pression et en installer 4 plus épais
"a" du côté moteur et 3 plus fins "b"
à l’extérieur.
5. Montieren:
• Lager "1"
• Beilagscheibe "2"
• Sicherungsring "3"
Druckstange 1 "4".
Motoröl auf das Lager und die Beilag-
scheibe auftragen.
6. Montieren:
• Druckstange 2 "1"
• Kugel "2"
• Druckstange 1 "3"
Motoröl auf die Druckstangen 1 und 2
sowie auf die Kugel auftragen.
7. Montieren:
• Druckplatte "1"
8. Montieren:
• Kupplungsfeder
• Kupplungsfeder-Schraube
Die Schrauben schrittweise über
Kreuz festziehen.
Kupplungsnaben-Mutter:
75 Nm (7.5 m•kg, 54
ft•lb)
Kupplungshalter:
YM-91042/90890-04086
Kupplungsfeder-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)

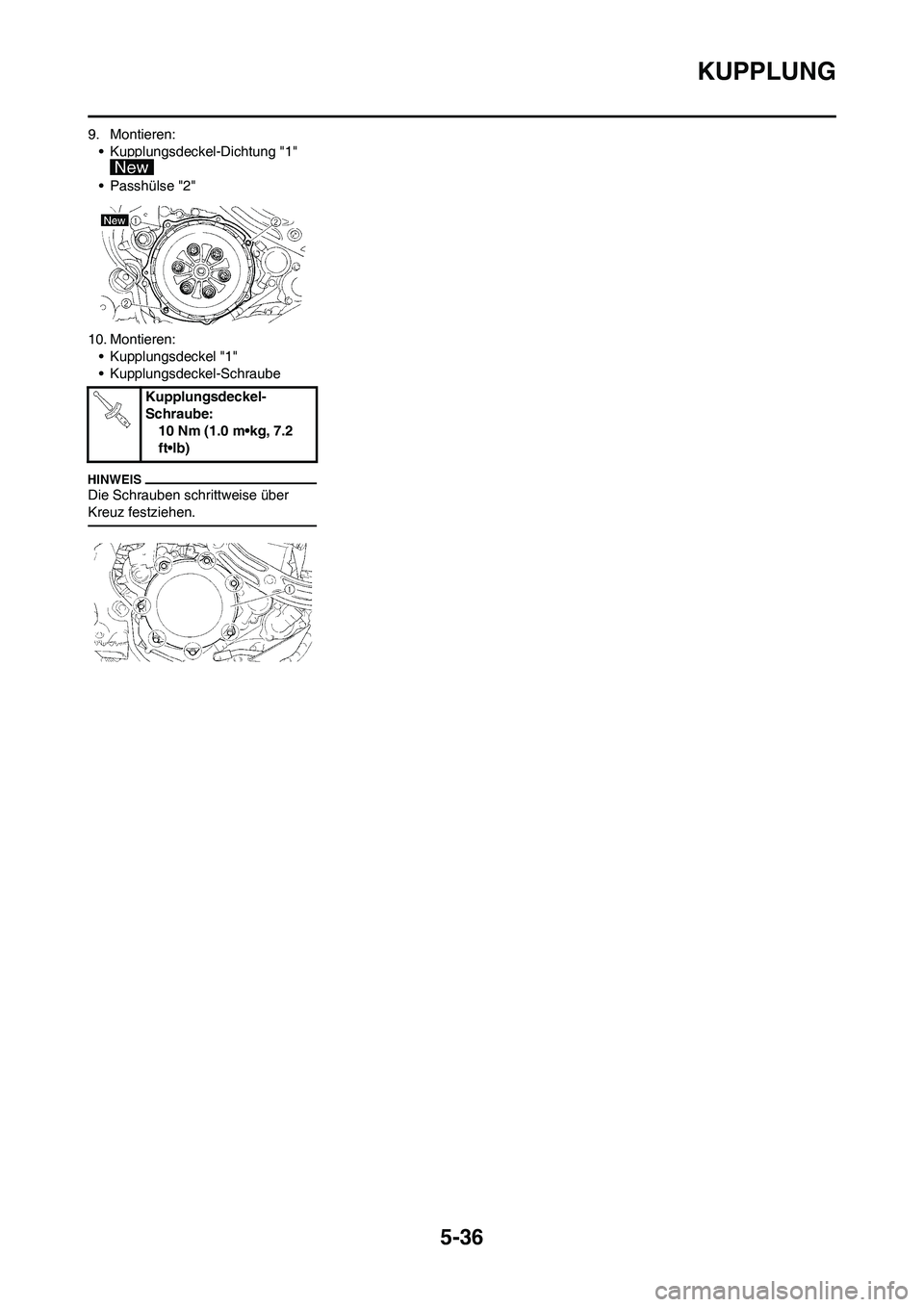

5-36
KUPPLUNG
9. Montieren:
• Kupplungsdeckel-Dichtung "1"
• Passhülse "2"
10. Montieren:
• Kupplungsdeckel "1"
• Kupplungsdeckel-Schraube
Die Schrauben schrittweise über
Kreuz festziehen.
Kupplungsdeckel-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)

5-37

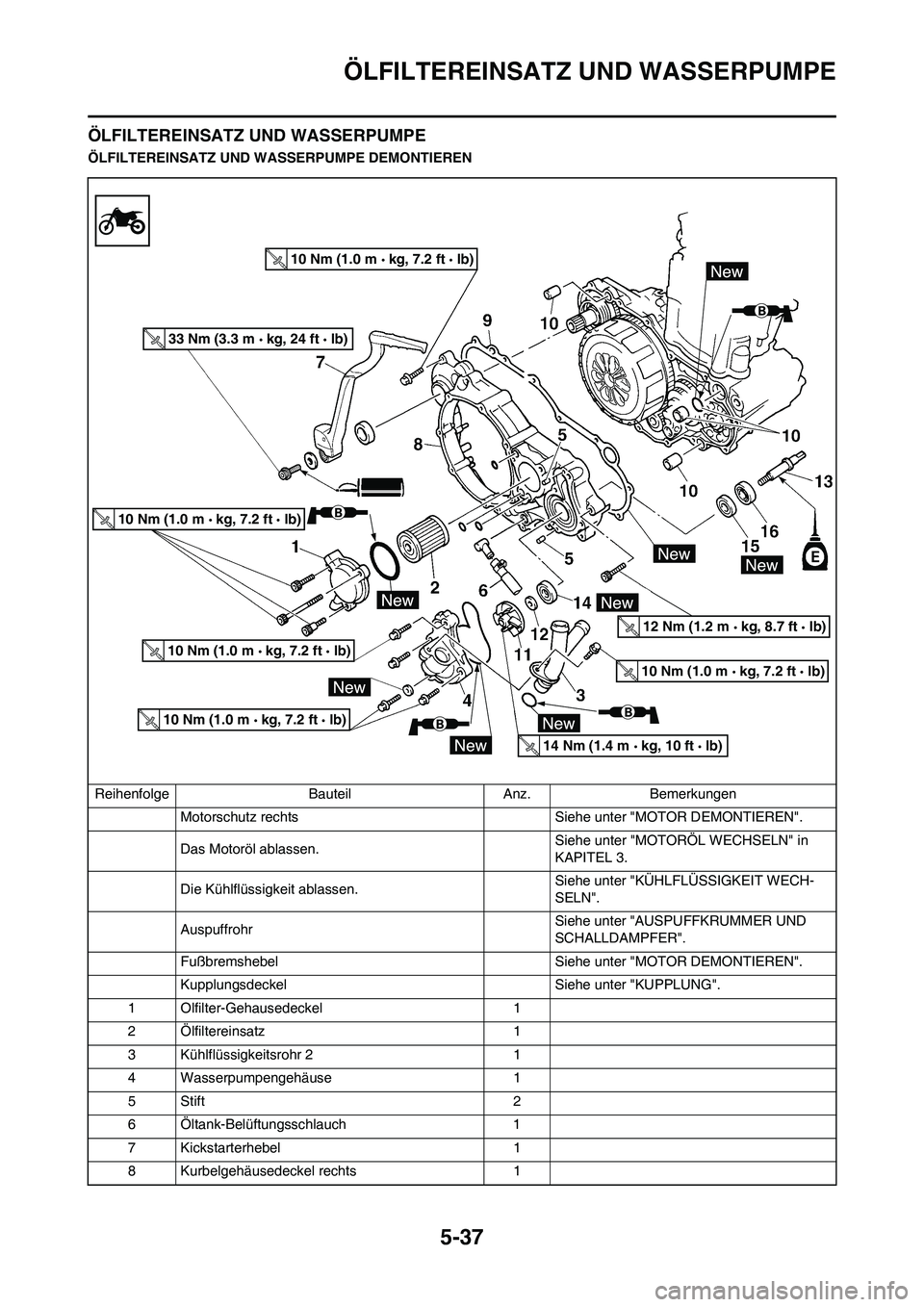

ÖLFILTEREINSATZ UND WASSERPUMPE
ÖLFILTEREINSATZ UND WASSERPUMPE
ÖLFILTEREINSATZ UND WASSERPUMPE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Motorschutz rechts Siehe unter "MOTOR DEMONTIEREN".
Das Motoröl ablassen. Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Die Kühlflüssigkeit ablassen. Siehe unter "KÜHLFLÜSSIGKEIT WECH-
SELN".
Auspuffrohr Siehe unter "AUSPUFFKRUMMER UND
SCHALLDAMPFER".
Fußbremshebel Siehe unter "MOTOR DEMONTIEREN".
Kupplungsdeckel Siehe unter "KUPPLUNG".
1 Olfilter-Gehausedeckel 1
2 Ölfiltereinsatz 1
3 Kühlflüssigkeitsrohr 2 1
4 Wasserpumpengehäuse 1
5 Stift 2
6 Öltank-Belüftungsschlauch 1
7 Kickstarterhebel 1
8 Kurbelgehäusedeckel rechts 1
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
33 Nm (3.3 m kg, 24 ft lb)
14 Nm (1.4 m kg, 10 ft lb)
12 Nm (1.2 m kg, 8.7 ft lb)
