2010 YAMAHA WR 450F Betriebsanleitungen (in German)

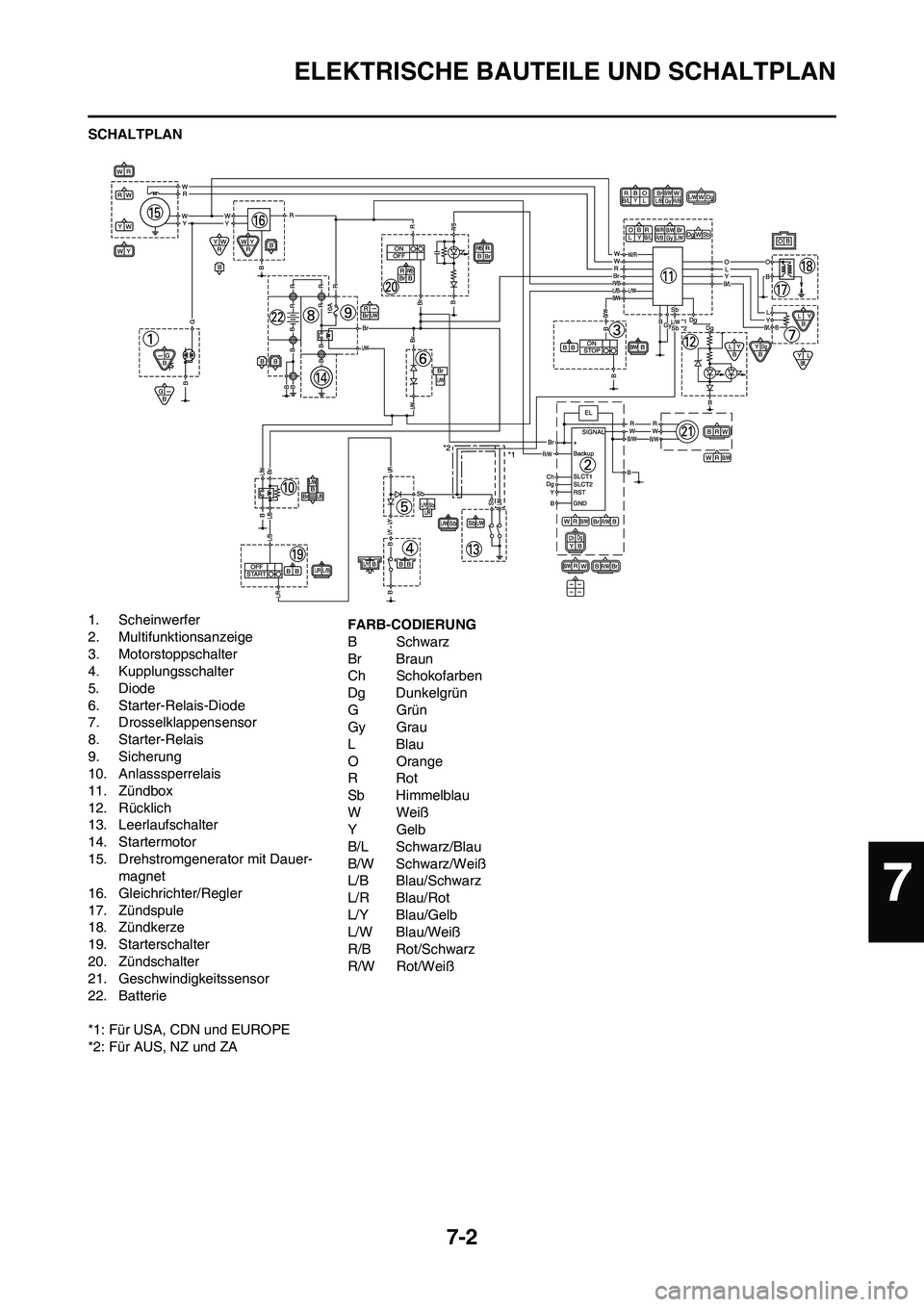

7-2
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
SCHALTPLAN
1. Scheinwerfer
2. Multifunktionsanzeige
3. Motorstoppschalter
4. Kupplungsschalter
5. Diode
6. Starter-Relais-Diode
7. Drosselklappensensor
8. Starter-Relais
9. Sicherung
10. Anlasssperrelais
11. Zündbox
12. Rücklich
13. Leerlaufschalter
14. Startermotor
15. Drehstromgenerator mit Dauer-
magnet
16. Gleichrichter/Regler
17. Zündspule
18. Zündkerze
19. Starterschalter
20. Zündschalter
21. Geschwindigkeitssensor
22. Batterie
*1: Für USA, CDN und EUROPE
*2: Für AUS, NZ und ZAFARB-CODIERUNG
BSchwarz
Br Braun
Ch Schokofarben
Dg Dunkelgrün
GGrün
Gy Grau
LBlau
O Orange
RRot
Sb Himmelblau
WWeiß
YGelb
B/L Schwarz/Blau
B/W Schwarz/Weiß
L/B Blau/Schwarz
L/R Blau/Rot
L/Y Blau/Gelb
L/W Blau/Weiß
R/B Rot/Schwarz
R/W Rot/Weiß


7

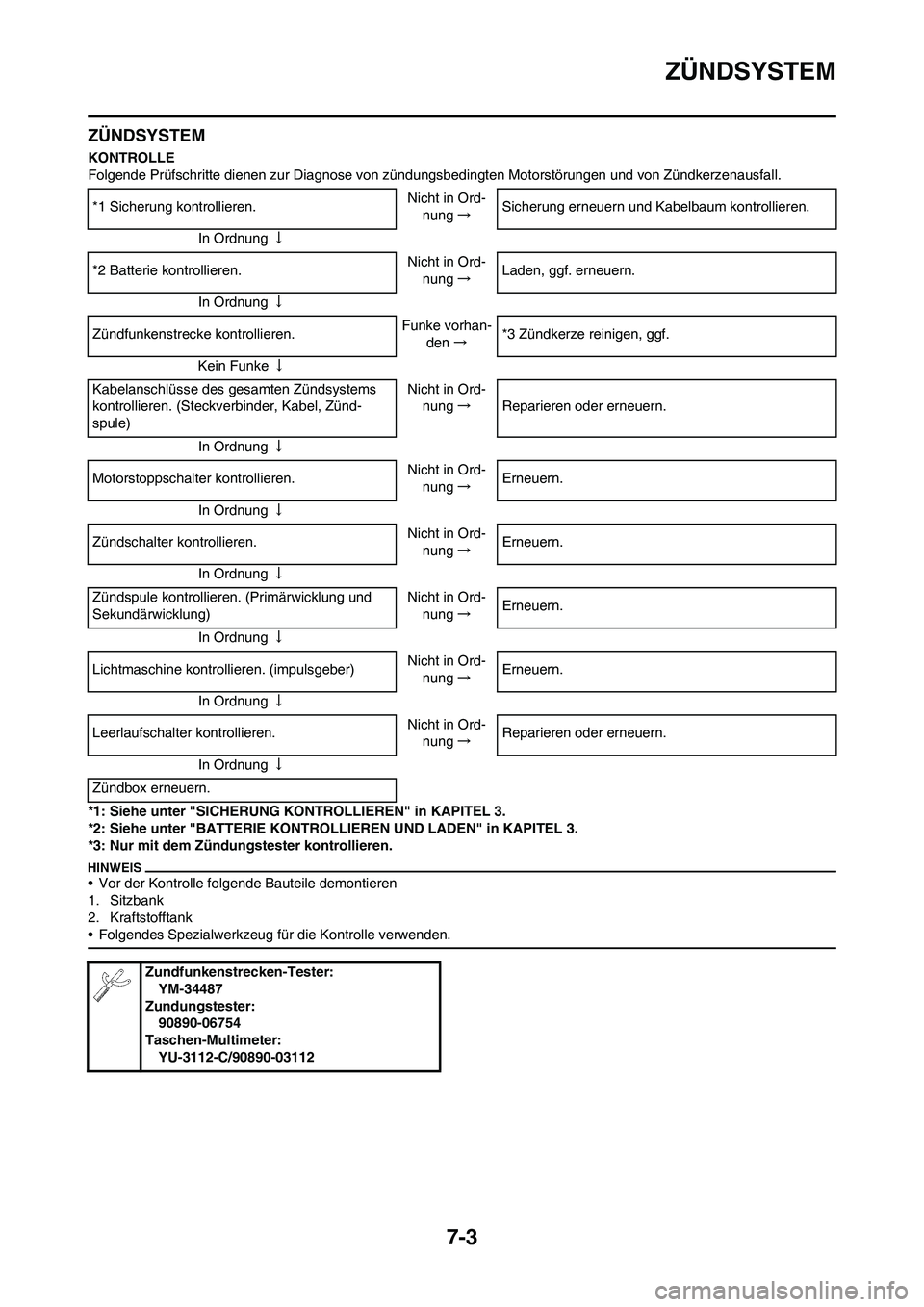

7-3
ZÜNDSYSTEM
ZÜNDSYSTEM
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose von zündungsbedingten Motorstörungen und von Zündkerzenausfall.
*1: Siehe unter "SICHERUNG KONTROLLIEREN" in KAPITEL 3.
*2: Siehe unter "BATTERIE KONTROLLIEREN UND LADEN" in KAPITEL 3.
*3: Nur mit dem Zündungstester kontrollieren.
• Vor der Kontrolle folgende Bauteile demontieren
1. Sitzbank
2. Kraftstofftank
• Folgendes Spezialwerkzeug für die Kontrolle verwenden.
*1 Sicherung kontrollieren.Nicht in Ord-
nung→Sicherung erneuern und Kabelbaum kontrollieren.
In Ordnung↓
*2 Batterie kontrollieren.Nicht in Ord-
nung→Laden, ggf. erneuern.
In Ordnung↓
Zündfunkenstrecke kontrollieren.Funke vorhan-
den→*3 Zündkerze reinigen, ggf.
Kein Funke↓
Kabelanschlüsse des gesamten Zündsystems
kontrollieren. (Steckverbinder, Kabel, Zünd-
spule)Nicht in Ord-
nung→Reparieren oder erneuern.
In Ordnung↓
Motorstoppschalter kontrollieren.Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Zündschalter kontrollieren.Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Zündspule kontrollieren. (Primärwicklung und
Sekundärwicklung)Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Lichtmaschine kontrollieren. (impulsgeber)Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Leerlaufschalter kontrollieren.Nicht in Ord-
nung→Reparieren oder erneuern.
In Ordnung↓
Zündbox erneuern.
Zundfunkenstrecken-Tester:
YM-34487
Zundungstester:
90890-06754
Taschen-Multimeter:
YU-3112-C/90890-03112

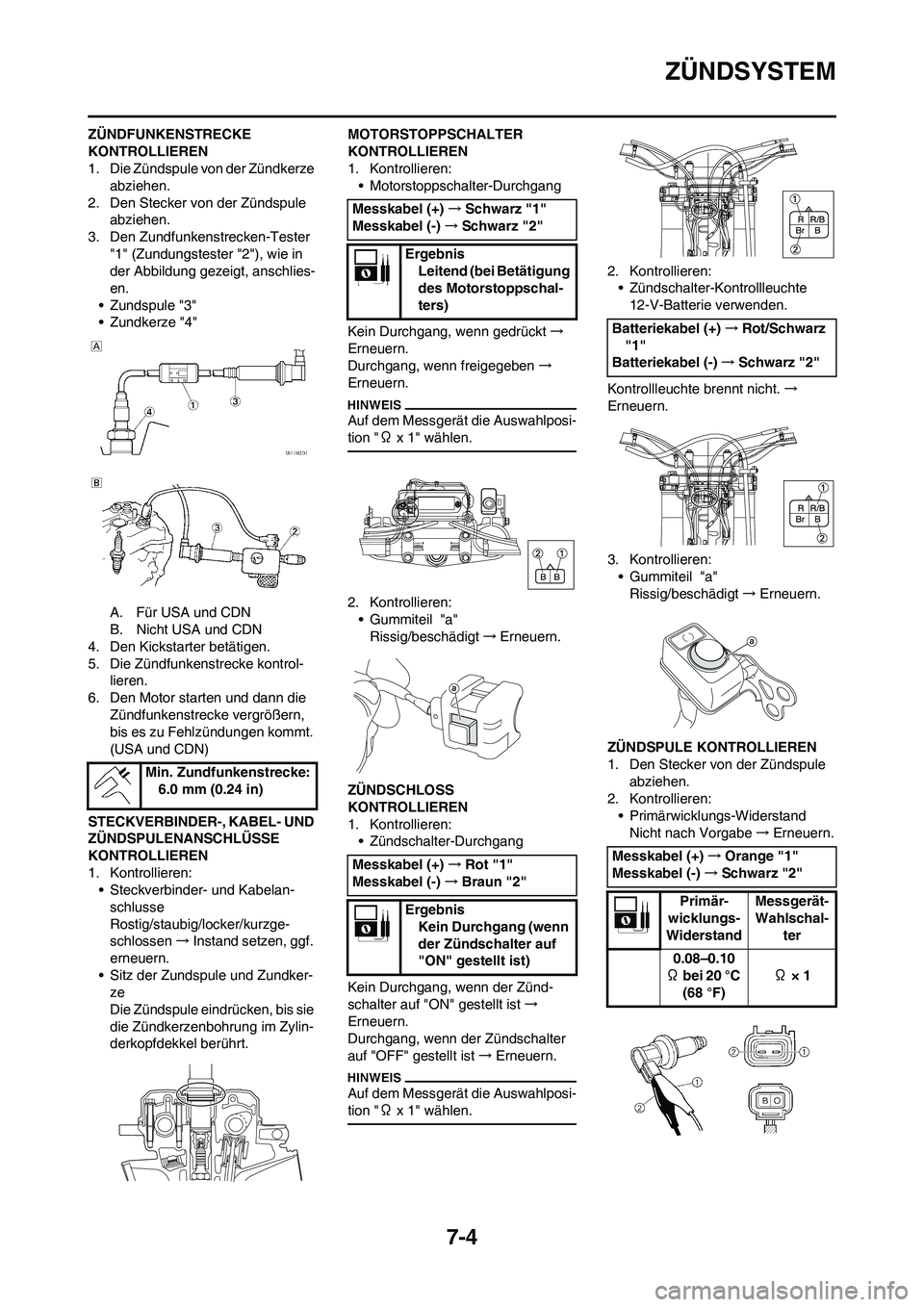

7-4
ZÜNDSYSTEM
ZÜNDFUNKENSTRECKE
KONTROLLIEREN
1. Die Zündspule von der Zündkerze
abziehen.
2. Den Stecker von der Zündspule
abziehen.
3. Den Zundfunkenstrecken-Tester
"1" (Zundungstester "2"), wie in
der Abbildung gezeigt, anschlies-
en.
• Zundspule "3"
• Zundkerze "4"
A. Für USA und CDN
B. Nicht USA und CDN
4. Den Kickstarter betätigen.
5. Die Zündfunkenstrecke kontrol-
lieren.
6. Den Motor starten und dann die
Zündfunkenstrecke vergrößern,
bis es zu Fehlzündungen kommt.
(USA und CDN)
STECKVERBINDER-, KABEL- UND
ZÜNDSPULENANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:
• Steckverbinder- und Kabelan-
schlusse
Rostig/staubig/locker/kurzge-
schlossen→Instand setzen, ggf.
erneuern.
• Sitz der Zundspule und Zundker-
ze
Die Zündspule eindrücken, bis sie
die Zündkerzenbohrung im Zylin-
derkopfdekkel berührt.MOTORSTOPPSCHALTER
KONTROLLIEREN
1. Kontrollieren:
• Motorstoppschalter-Durchgang
Kein Durchgang, wenn gedrückt→
Erneuern.
Durchgang, wenn freigegeben→
Erneuern.
Auf dem Messgerät die Auswahlposi-
tion "Ω x 1" wählen.
2. Kontrollieren:
• Gummiteil "a"
Rissig/beschädigt→Erneuern.
ZÜNDSCHLOSS
KONTROLLIEREN
1. Kontrollieren:
• Zündschalter-Durchgang
Kein Durchgang, wenn der Zünd-
schalter auf "ON" gestellt ist→
Erneuern.
Durchgang, wenn der Zündschalter
auf "OFF" gestellt ist→Erneuern.
Auf dem Messgerät die Auswahlposi-
tion "Ω x 1" wählen.
2. Kontrollieren:
• Zündschalter-Kontrollleuchte
12-V-Batterie verwenden.
Kontrollleuchte brennt nicht.→
Erneuern.
3. Kontrollieren:
• Gummiteil "a"
Rissig/beschädigt→Erneuern.
ZÜNDSPULE KONTROLLIEREN
1. Den Stecker von der Zündspule
abziehen.
2. Kontrollieren:
• Primärwicklungs-Widerstand
Nicht nach Vorgabe→Erneuern. Min. Zundfunkenstrecke:
6.0 mm (0.24 in)
Messkabel (+)→Schwarz "1"
Messkabel (-)→Schwarz "2"
Ergebnis
Leitend (bei Betätigung
des Motorstoppschal-
ters)
Messkabel (+)→Rot "1"
Messkabel (-)→Braun "2"
Ergebnis
Kein Durchgang (wenn
der Zündschalter auf
"ON" gestellt ist)
Batteriekabel (+)→Rot/Schwarz
"1"
Batteriekabel (-)→Schwarz "2"
Messkabel (+)→Orange "1"
Messkabel (-)→Schwarz "2"
Primär-
wicklungs-
WiderstandMessgerät-
Wahlschal-
ter
0.08–0.10
Ω bei 20 °C
(68 °F) Ω × 1

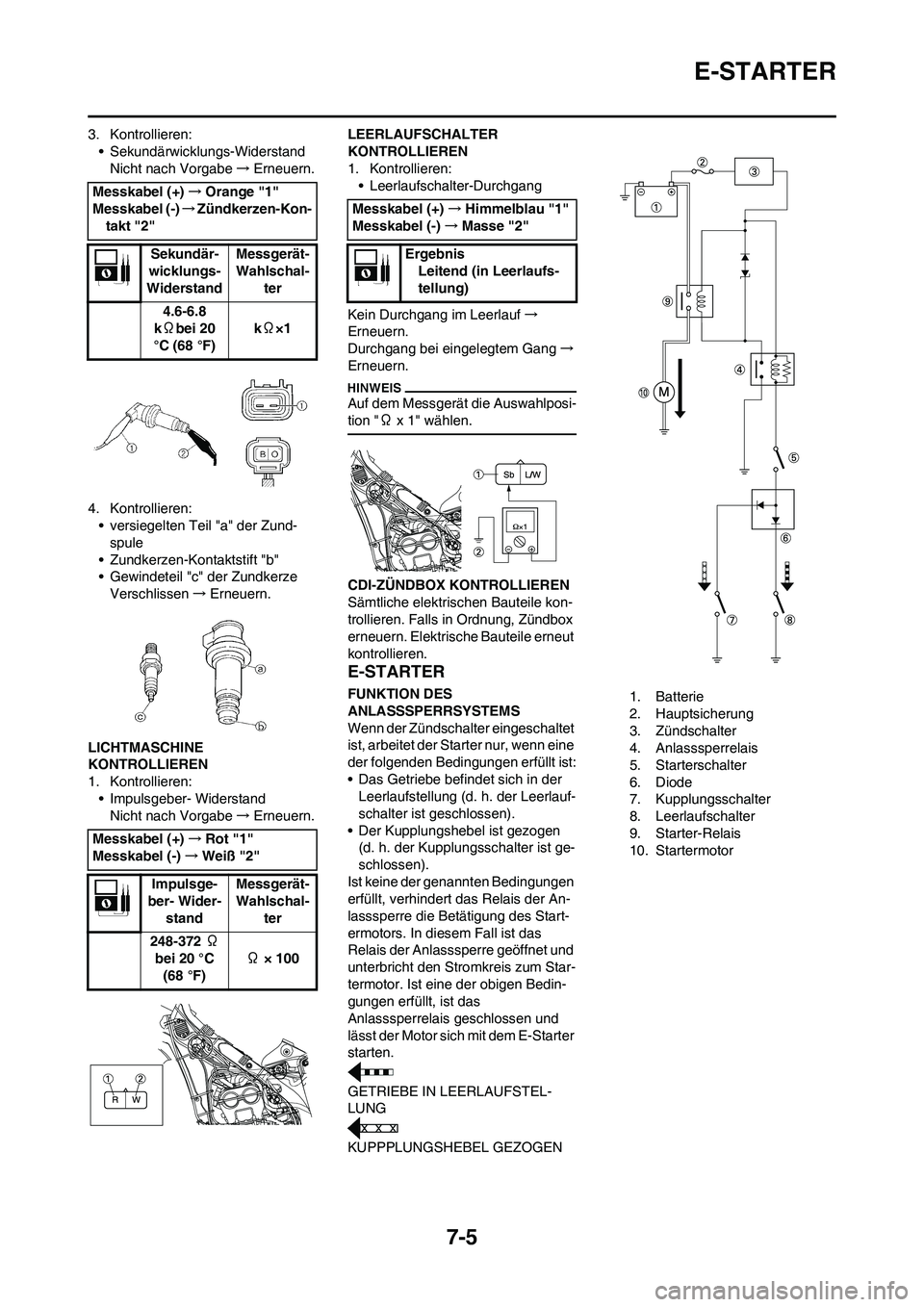

7-5
E-STARTER
3. Kontrollieren:
• Sekundärwicklungs-Widerstand
Nicht nach Vorgabe→Erneuern.
4. Kontrollieren:
• versiegelten Teil "a" der Zund-
spule
• Zundkerzen-Kontaktstift "b"
• Gewindeteil "c" der Zundkerze
Verschlissen→Erneuern.
LICHTMASCHINE
KONTROLLIEREN
1. Kontrollieren:
• Impulsgeber- Widerstand
Nicht nach Vorgabe→Erneuern.LEERLAUFSCHALTER
KONTROLLIEREN
1. Kontrollieren:
• Leerlaufschalter-Durchgang
Kein Durchgang im Leerlauf→
Erneuern.
Durchgang bei eingelegtem Gang→
Erneuern.
Auf dem Messgerät die Auswahlposi-
tion "Ω x 1" wählen.
CDI-ZÜNDBOX KONTROLLIEREN
Sämtliche elektrischen Bauteile kon-
trollieren. Falls in Ordnung, Zündbox
erneuern. Elektrische Bauteile erneut
kontrollieren.
E-STARTER
FUNKTION DES
ANLASSSPERRSYSTEMS
Wenn der Zündschalter eingeschaltet
ist, arbeitet der Starter nur, wenn eine
der folgenden Bedingungen erfüllt ist:
• Das Getriebe befindet sich in der
Leerlaufstellung (d. h. der Leerlauf-
schalter ist geschlossen).
• Der Kupplungshebel ist gezogen
(d. h. der Kupplungsschalter ist ge-
schlossen).
Ist keine der genannten Bedingungen
erfüllt, verhindert das Relais der An-
lasssperre die Betätigung des Start-
ermotors. In diesem Fall ist das
Relais der Anlasssperre geöffnet und
unterbricht den Stromkreis zum Star-
termotor. Ist eine der obigen Bedin-
gungen erfüllt, ist das
Anlasssperrelais geschlossen und
lässt der Motor sich mit dem E-Starter
starten.
GETRIEBE IN LEERLAUFSTEL-
LUNG
KUPPPLUNGSHEBEL GEZOGEN1. Batterie
2. Hauptsicherung
3. Zündschalter
4. Anlasssperrelais
5. Starterschalter
6. Diode
7. Kupplungsschalter
8. Leerlaufschalter
9. Starter-Relais
10. Startermotor Messkabel (+)→Orange "1"
Messkabel (-)→Zündkerzen-Kon-
takt "2"
Sekundär-
wicklungs-
WiderstandMessgerät-
Wahlschal-
ter
4.6-6.8
kΩbei 20
°C (68 °F) kΩ×1
Messkabel (+)→Rot "1"
Messkabel (-)→Weiß "2"
Impulsge-
ber- Wider-
standMessgerät-
Wahlschal-
ter
248-372 Ω
bei 20 °C
(68 °F) Ω × 100
Messkabel (+)→Himmelblau "1"
Messkabel (-)→Masse "2"
Ergebnis
Leitend (in Leerlaufs-
tellung)

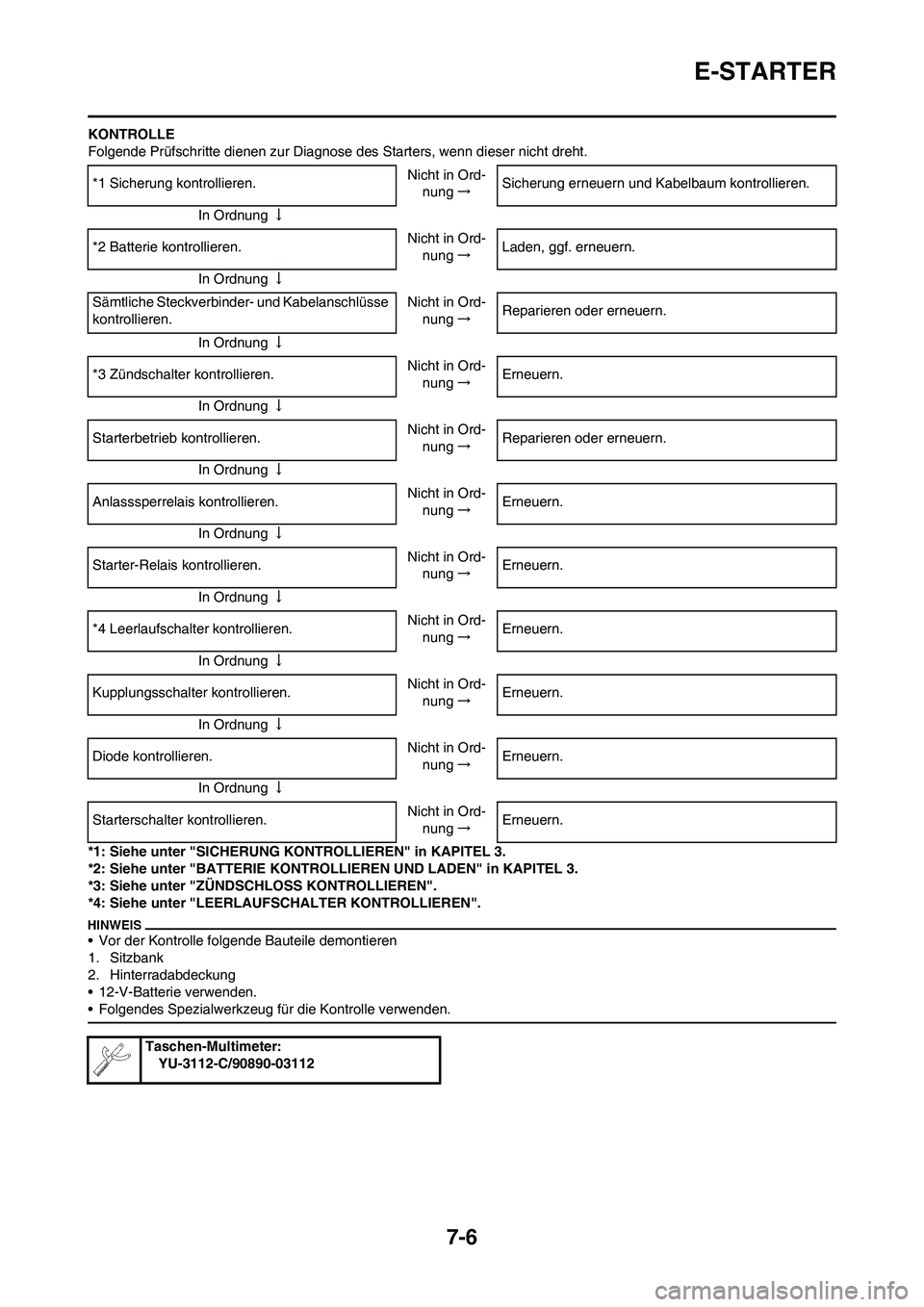

7-6
E-STARTER
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose des Starters, wenn dieser nicht dreht.
*1: Siehe unter "SICHERUNG KONTROLLIEREN" in KAPITEL 3.
*2: Siehe unter "BATTERIE KONTROLLIEREN UND LADEN" in KAPITEL 3.
*3: Siehe unter "ZÜNDSCHLOSS KONTROLLIEREN".
*4: Siehe unter "LEERLAUFSCHALTER KONTROLLIEREN".
• Vor der Kontrolle folgende Bauteile demontieren
1. Sitzbank
2. Hinterradabdeckung
• 12-V-Batterie verwenden.
• Folgendes Spezialwerkzeug für die Kontrolle verwenden.
*1 Sicherung kontrollieren.Nicht in Ord-
nung→Sicherung erneuern und Kabelbaum kontrollieren.
In Ordnung↓
*2 Batterie kontrollieren.Nicht in Ord-
nung→Laden, ggf. erneuern.
In Ordnung↓
Sämtliche Steckverbinder- und Kabelanschlüsse
kontrollieren.Nicht in Ord-
nung→Reparieren oder erneuern.
In Ordnung↓
*3 Zündschalter kontrollieren.Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Starterbetrieb kontrollieren.Nicht in Ord-
nung→Reparieren oder erneuern.
In Ordnung↓
Anlasssperrelais kontrollieren.Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Starter-Relais kontrollieren.Nicht in Ord-
nung→Erneuern.
In Ordnung↓
*4 Leerlaufschalter kontrollieren.Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Kupplungsschalter kontrollieren.Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Diode kontrollieren.Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Starterschalter kontrollieren.Nicht in Ord-
nung→Erneuern.
Taschen-Multimeter:
YU-3112-C/90890-03112

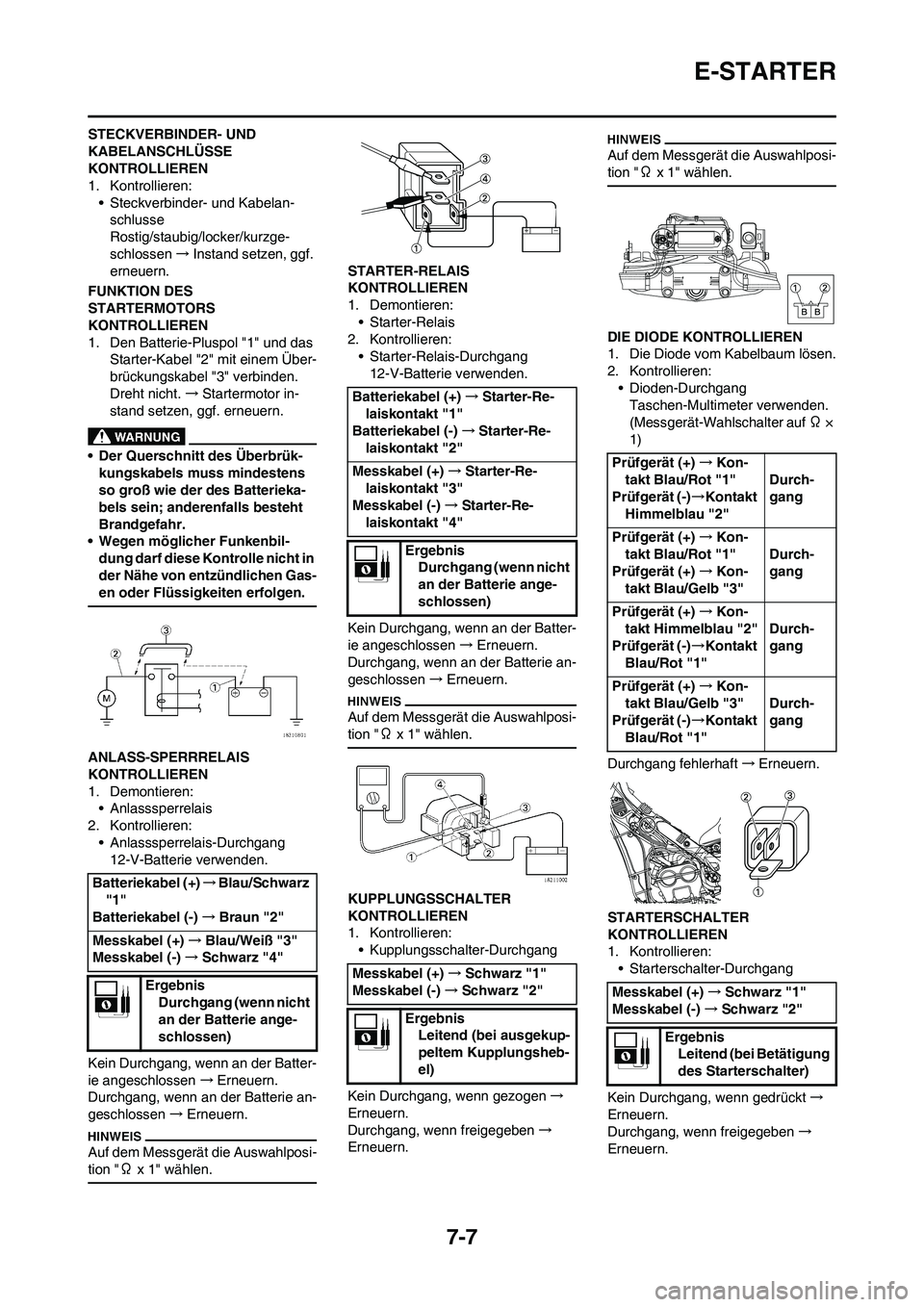

7-7
E-STARTER
STECKVERBINDER- UND
KABELANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:
• Steckverbinder- und Kabelan-
schlusse
Rostig/staubig/locker/kurzge-
schlossen→Instand setzen, ggf.
erneuern.
FUNKTION DES
STARTERMOTORS
KONTROLLIEREN
1. Den Batterie-Pluspol "1" und das
Starter-Kabel "2" mit einem Über-
brückungskabel "3" verbinden.
Dreht nicht.→Startermotor in-
stand setzen, ggf. erneuern.
• Der Querschnitt des Überbrük-
kungskabels muss mindestens
so groß wie der des Batterieka-
bels sein; anderenfalls besteht
Brandgefahr.
• Wegen möglicher Funkenbil-
dung darf diese Kontrolle nicht in
der Nähe von entzündlichen Gas-
en oder Flüssigkeiten erfolgen.
ANLASS-SPERRRELAIS
KONTROLLIEREN
1. Demontieren:
• Anlasssperrelais
2. Kontrollieren:
• Anlasssperrelais-Durchgang
12-V-Batterie verwenden.
Kein Durchgang, wenn an der Batter-
ie angeschlossen →Erneuern.
Durchgang, wenn an der Batterie an-
geschlossen →Erneuern.
Auf dem Messgerät die Auswahlposi-
tion "Ω x 1" wählen.
STARTER-RELAIS
KONTROLLIEREN
1. Demontieren:
• Starter-Relais
2. Kontrollieren:
• Starter-Relais-Durchgang
12-V-Batterie verwenden.
Kein Durchgang, wenn an der Batter-
ie angeschlossen →Erneuern.
Durchgang, wenn an der Batterie an-
geschlossen →Erneuern.
Auf dem Messgerät die Auswahlposi-
tion "Ω x 1" wählen.
KUPPLUNGSSCHALTER
KONTROLLIEREN
1. Kontrollieren:
• Kupplungsschalter-Durchgang
Kein Durchgang, wenn gezogen→
Erneuern.
Durchgang, wenn freigegeben→
Erneuern.
Auf dem Messgerät die Auswahlposi-
tion "Ω x 1" wählen.
DIE DIODE KONTROLLIEREN
1. Die Diode vom Kabelbaum lösen.
2. Kontrollieren:
• Dioden-Durchgang
Taschen-Multimeter verwenden.
(Messgerät-Wahlschalter auf Ω ×
1)
Durchgang fehlerhaft→Erneuern.
STARTERSCHALTER
KONTROLLIEREN
1. Kontrollieren:
• Starterschalter-Durchgang
Kein Durchgang, wenn gedrückt→
Erneuern.
Durchgang, wenn freigegeben→
Erneuern. Batteriekabel (+)→Blau/Schwarz
"1"
Batteriekabel (-)→Braun "2"
Messkabel (+)→Blau/Weiß "3"
Messkabel (-)→Schwarz "4"
Ergebnis
Durchgang (wenn nicht
an der Batterie ange-
schlossen)
Batteriekabel (+)→Starter-Re-
laiskontakt "1"
Batteriekabel (-)→Starter-Re-
laiskontakt "2"
Messkabel (+)→Starter-Re-
laiskontakt "3"
Messkabel (-)→Starter-Re-
laiskontakt "4"
Ergebnis
Durchgang (wenn nicht
an der Batterie ange-
schlossen)
Messkabel (+)→Schwarz "1"
Messkabel (-)→Schwarz "2"
Ergebnis
Leitend (bei ausgekup-
peltem Kupplungsheb-
el)
Prüfgerät (+)→Kon-
takt Blau/Rot "1"
Prüfgerät (-)→Kontakt
Himmelblau "2"Durch-
gang
Prüfgerät (+)→Kon-
takt Blau/Rot "1"
Prüfgerät (+)→Kon-
takt Blau/Gelb "3"Durch-
gang
Prüfgerät (+)→Kon-
takt Himmelblau "2"
Prüfgerät (-)→Kontakt
Blau/Rot "1"Durch-
gang
Prüfgerät (+)→Kon-
takt Blau/Gelb "3"
Prüfgerät (-)→Kontakt
Blau/Rot "1"Durch-
gang
Messkabel (+)→Schwarz "1"
Messkabel (-)→Schwarz "2"
Ergebnis
Leitend (bei Betätigung
des Starterschalter)

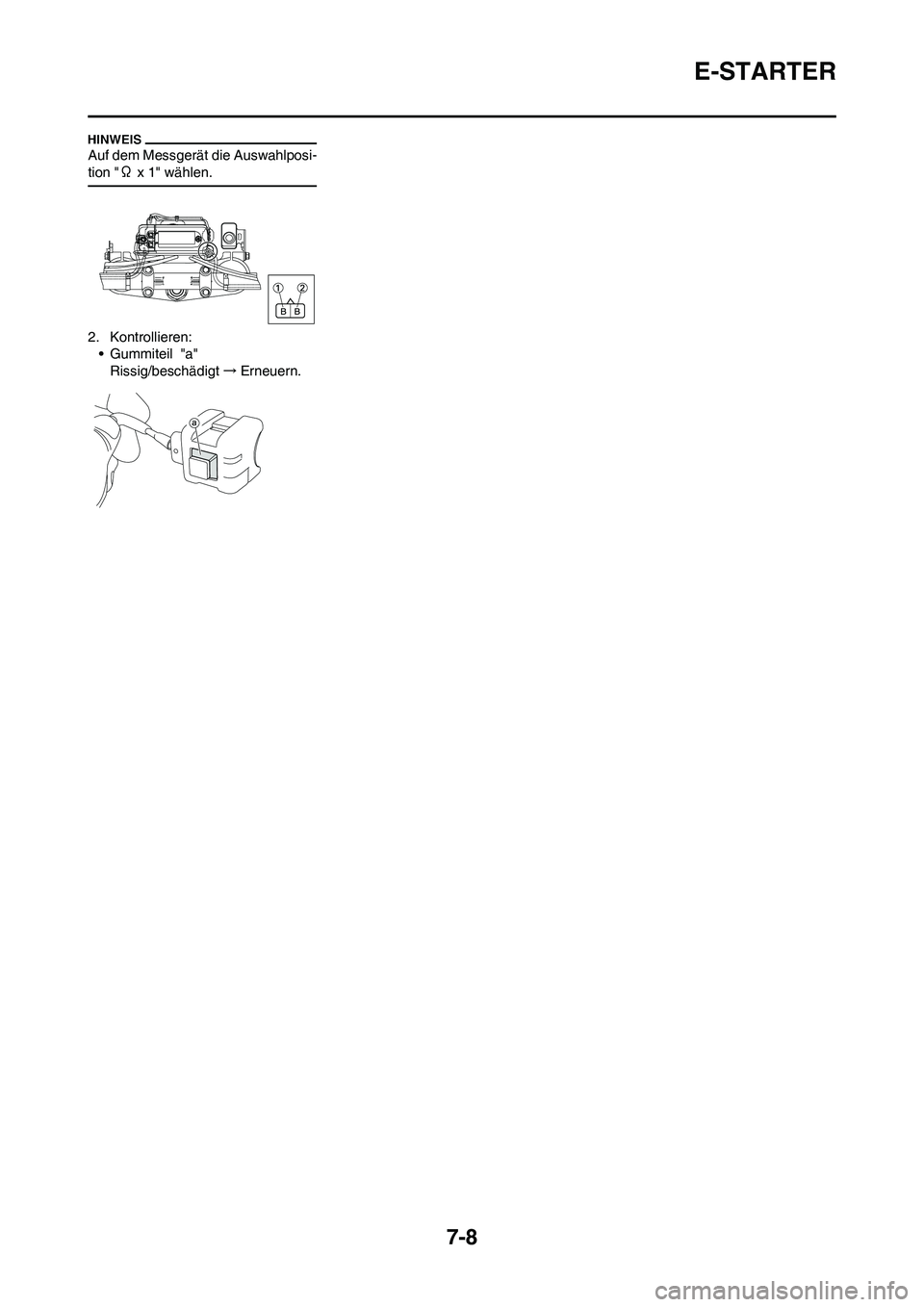

7-8
E-STARTER
Auf dem Messgerät die Auswahlposi-
tion "Ω x 1" wählen.
2. Kontrollieren:
• Gummiteil "a"
Rissig/beschädigt→Erneuern.

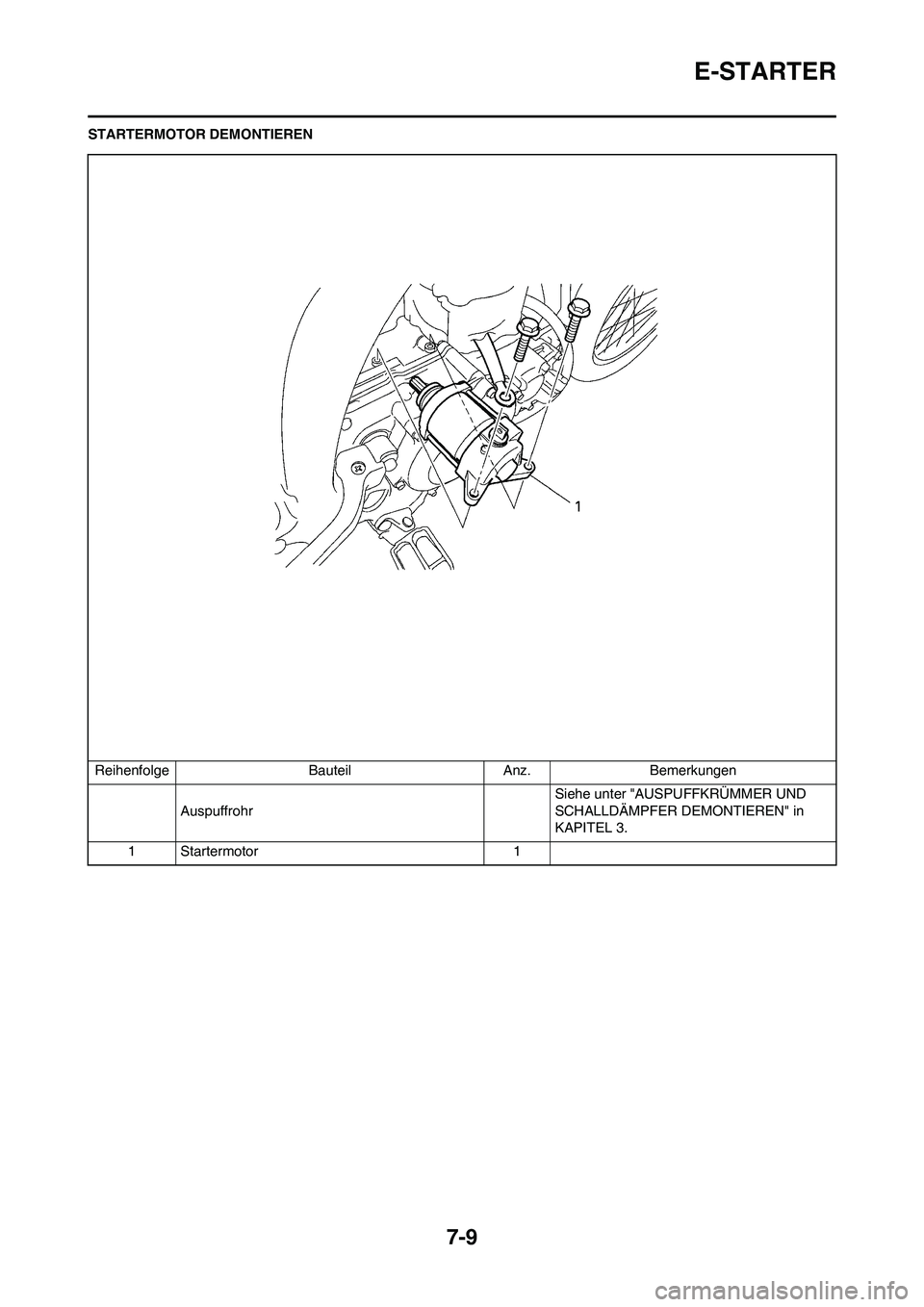

7-9
E-STARTER
STARTERMOTOR DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
AuspuffrohrSiehe unter "AUSPUFFKRÜMMER UND
SCHALLDÄMPFER DEMONTIEREN" in
KAPITEL 3.
1Startermotor 1
