2010 YAMAHA WR 450F Betriebsanleitungen (in German)

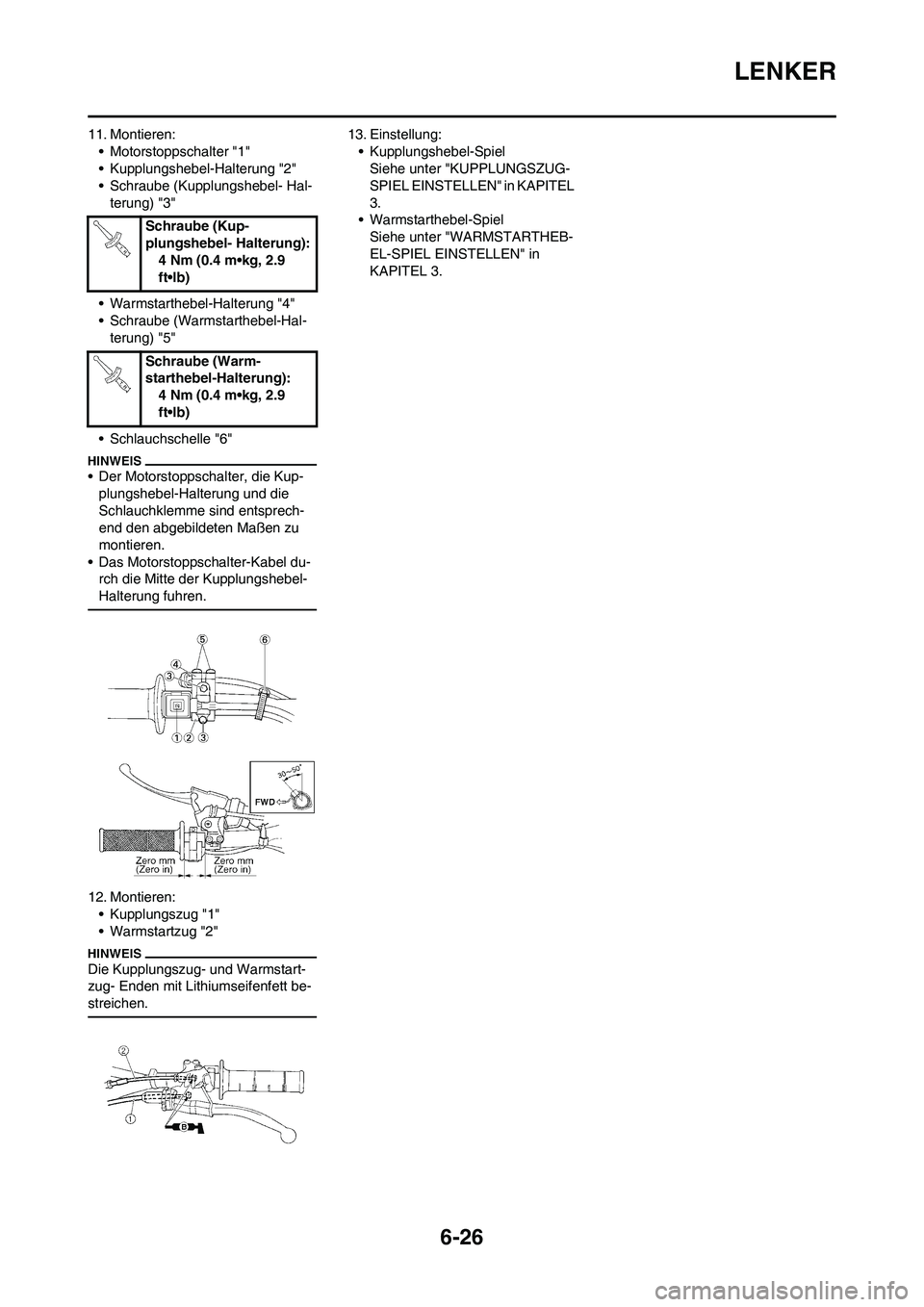

6-26
LENKER
11. Montieren:
• Motorstoppschalter "1"
• Kupplungshebel-Halterung "2"
• Schraube (Kupplungshebel- Hal-
terung) "3"
• Warmstarthebel-Halterung "4"
• Schraube (Warmstarthebel-Hal-
terung) "5"
• Schlauchschelle "6"
• Der Motorstoppschalter, die Kup-
plungshebel-Halterung und die
Schlauchklemme sind entsprech-
end den abgebildeten Maßen zu
montieren.
• Das Motorstoppschalter-Kabel du-
rch die Mitte der Kupplungshebel-
Halterung fuhren.
12. Montieren:
• Kupplungszug "1"
• Warmstartzug "2"
Die Kupplungszug- und Warmstart-
zug- Enden mit Lithiumseifenfett be-
streichen.
13. Einstellung:
• Kupplungshebel-Spiel
Siehe unter "KUPPLUNGSZUG-
SPIEL EINSTELLEN" in KAPITEL
3.
• Warmstarthebel-Spiel
Siehe unter "WARMSTARTHEB-
EL-SPIEL EINSTELLEN" in
KAPITEL 3. Schraube (Kup-
plungshebel- Halterung):
4 Nm (0.4 m•kg, 2.9
ft•lb)
Schraube (Warm-
starthebel-Halterung):
4 Nm (0.4 m•kg, 2.9
ft•lb)

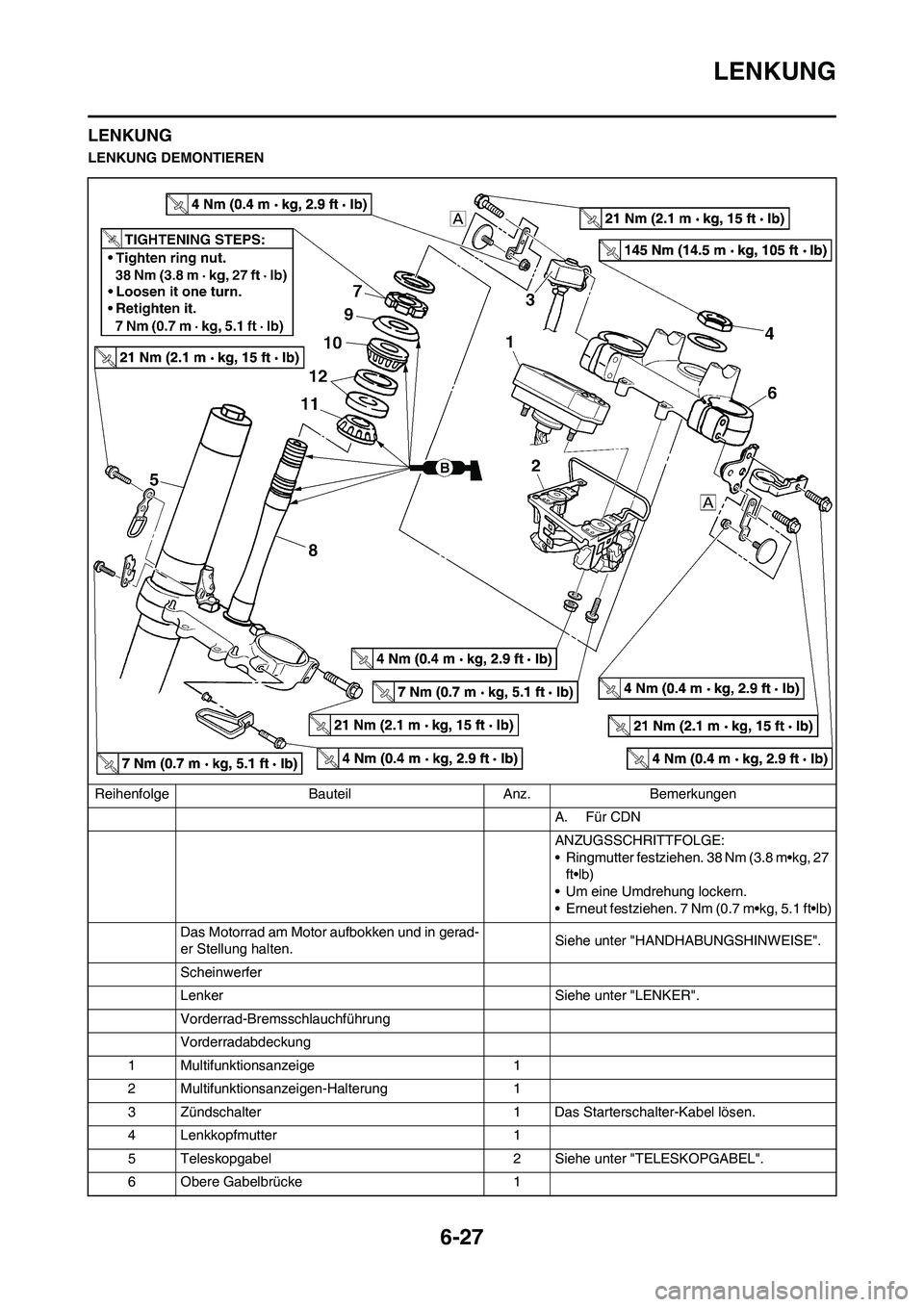

6-27
LENKUNG
LENKUNG
LENKUNG DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
A. Für CDN
ANZUGSSCHRITTFOLGE:
• Ringmutter festziehen. 38 Nm (3.8 m•kg, 27
ft•lb)
• Um eine Umdrehung lockern.
• Erneut festziehen. 7 Nm (0.7 m•kg, 5.1 ft•lb)
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
Scheinwerfer
Lenker Siehe unter "LENKER".
Vorderrad-Bremsschlauchführung
Vorderradabdeckung
1 Multifunktionsanzeige 1
2 Multifunktionsanzeigen-Halterung 1
3 Zündschalter 1 Das Starterschalter-Kabel lösen.
4 Lenkkopfmutter 1
5 Teleskopgabel 2 Siehe unter "TELESKOPGABEL".
6 Obere Gabelbrücke 1

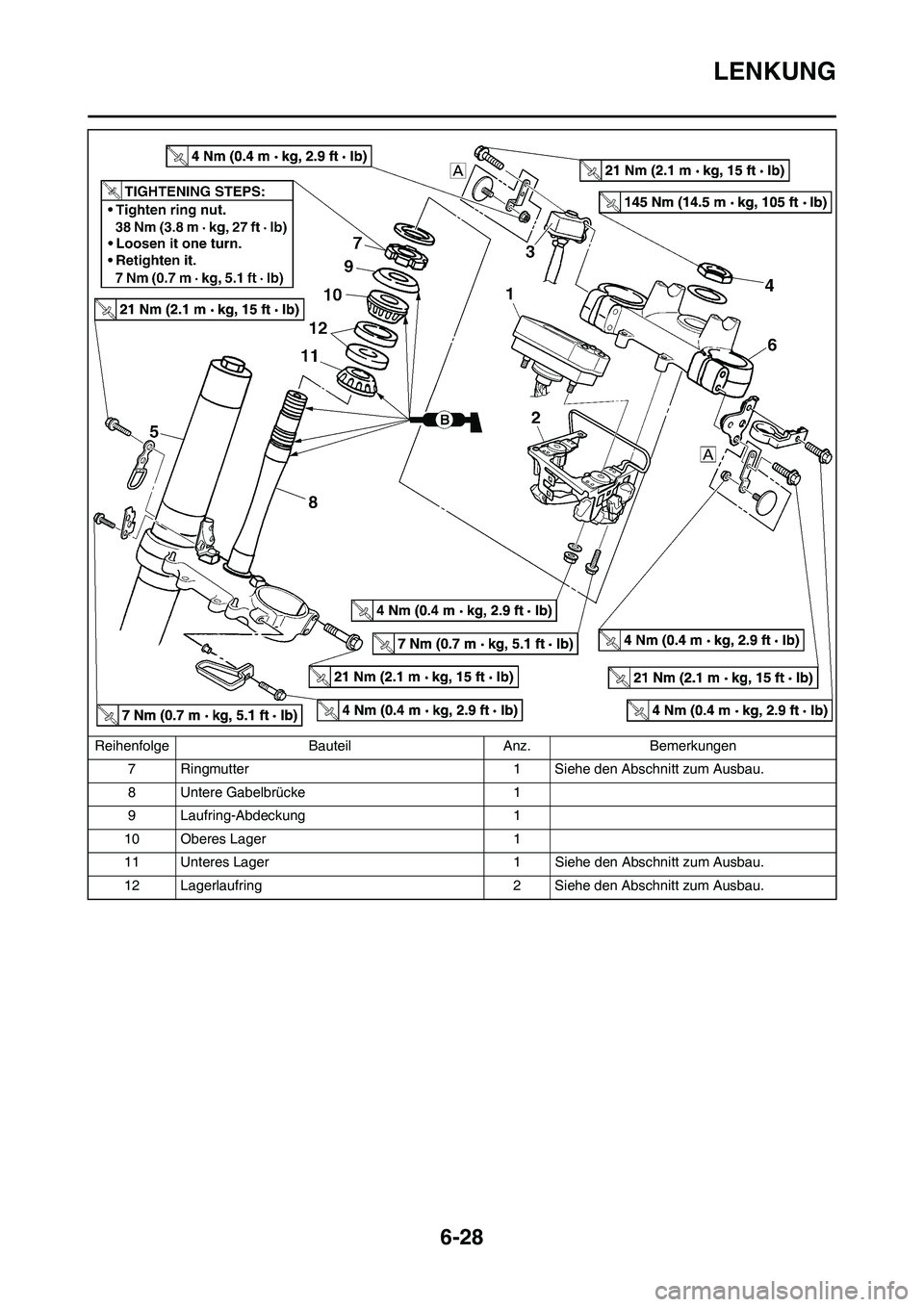

6-28
LENKUNG
7 Ringmutter 1 Siehe den Abschnitt zum Ausbau.
8 Untere Gabelbrücke 1
9 Laufring-Abdeckung 1
10 Oberes Lager 1
11 Unteres Lager 1 Siehe den Abschnitt zum Ausbau.
12 Lagerlaufring 2 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen

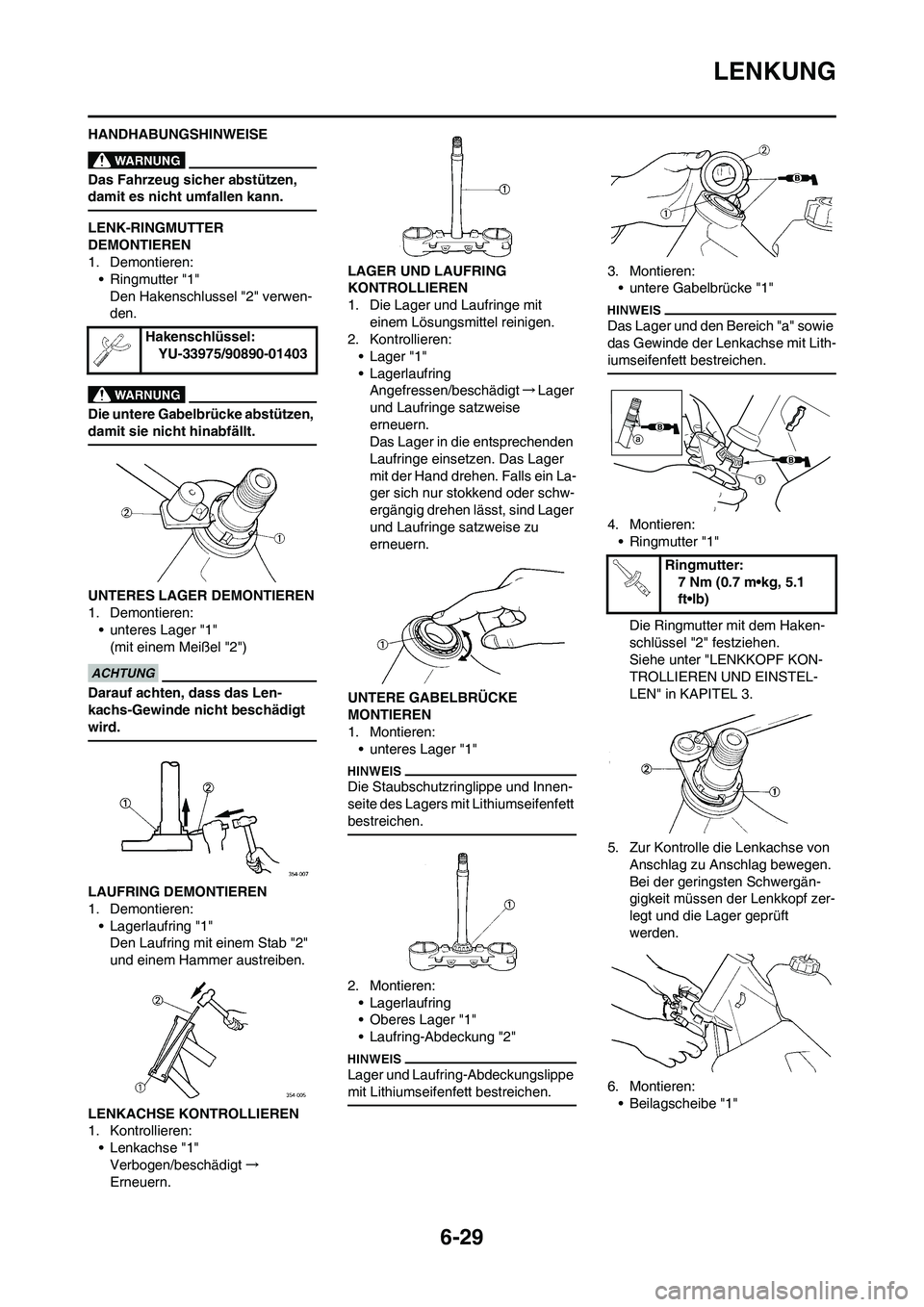

6-29
LENKUNG
HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
LENK-RINGMUTTER
DEMONTIEREN
1. Demontieren:
• Ringmutter "1"
Den Hakenschlussel "2" verwen-
den.
Die untere Gabelbrücke abstützen,
damit sie nicht hinabfällt.
UNTERES LAGER DEMONTIEREN
1. Demontieren:
• unteres Lager "1"
(mit einem Meißel "2")
Darauf achten, dass das Len-
kachs-Gewinde nicht beschädigt
wird.
LAUFRING DEMONTIEREN
1. Demontieren:
• Lagerlaufring "1"
Den Laufring mit einem Stab "2"
und einem Hammer austreiben.
LENKACHSE KONTROLLIEREN
1. Kontrollieren:
• Lenkachse "1"
Verbogen/beschädigt→
Erneuern.LAGER UND LAUFRING
KONTROLLIEREN
1. Die Lager und Laufringe mit
einem Lösungsmittel reinigen.
2. Kontrollieren:
• Lager "1"
• Lagerlaufring
Angefressen/beschädigt→Lager
und Laufringe satzweise
erneuern.
Das Lager in die entsprechenden
Laufringe einsetzen. Das Lager
mit der Hand drehen. Falls ein La-
ger sich nur stokkend oder schw-
ergängig drehen lässt, sind Lager
und Laufringe satzweise zu
erneuern.
UNTERE GABELBRÜCKE
MONTIEREN
1. Montieren:
• unteres Lager "1"
Die Staubschutzringlippe und Innen-
seite des Lagers mit Lithiumseifenfett
bestreichen.
2. Montieren:
• Lagerlaufring
• Oberes Lager "1"
• Laufring-Abdeckung "2"
Lager und Laufring-Abdeckungslippe
mit Lithiumseifenfett bestreichen.
3. Montieren:
• untere Gabelbrücke "1"
Das Lager und den Bereich "a" sowie
das Gewinde der Lenkachse mit Lith-
iumseifenfett bestreichen.
4. Montieren:
• Ringmutter "1"
Die Ringmutter mit dem Haken-
schlüssel "2" festziehen.
Siehe unter "LENKKOPF KON-
TROLLIEREN UND EINSTEL-
LEN" in KAPITEL 3.
5. Zur Kontrolle die Lenkachse von
Anschlag zu Anschlag bewegen.
Bei der geringsten Schwergän-
gigkeit müssen der Lenkkopf zer-
legt und die Lager geprüft
werden.
6. Montieren:
• Beilagscheibe "1" Hakenschlüssel:
YU-33975/90890-01403
Ringmutter:
7 Nm (0.7 m•kg, 5.1
ft•lb)

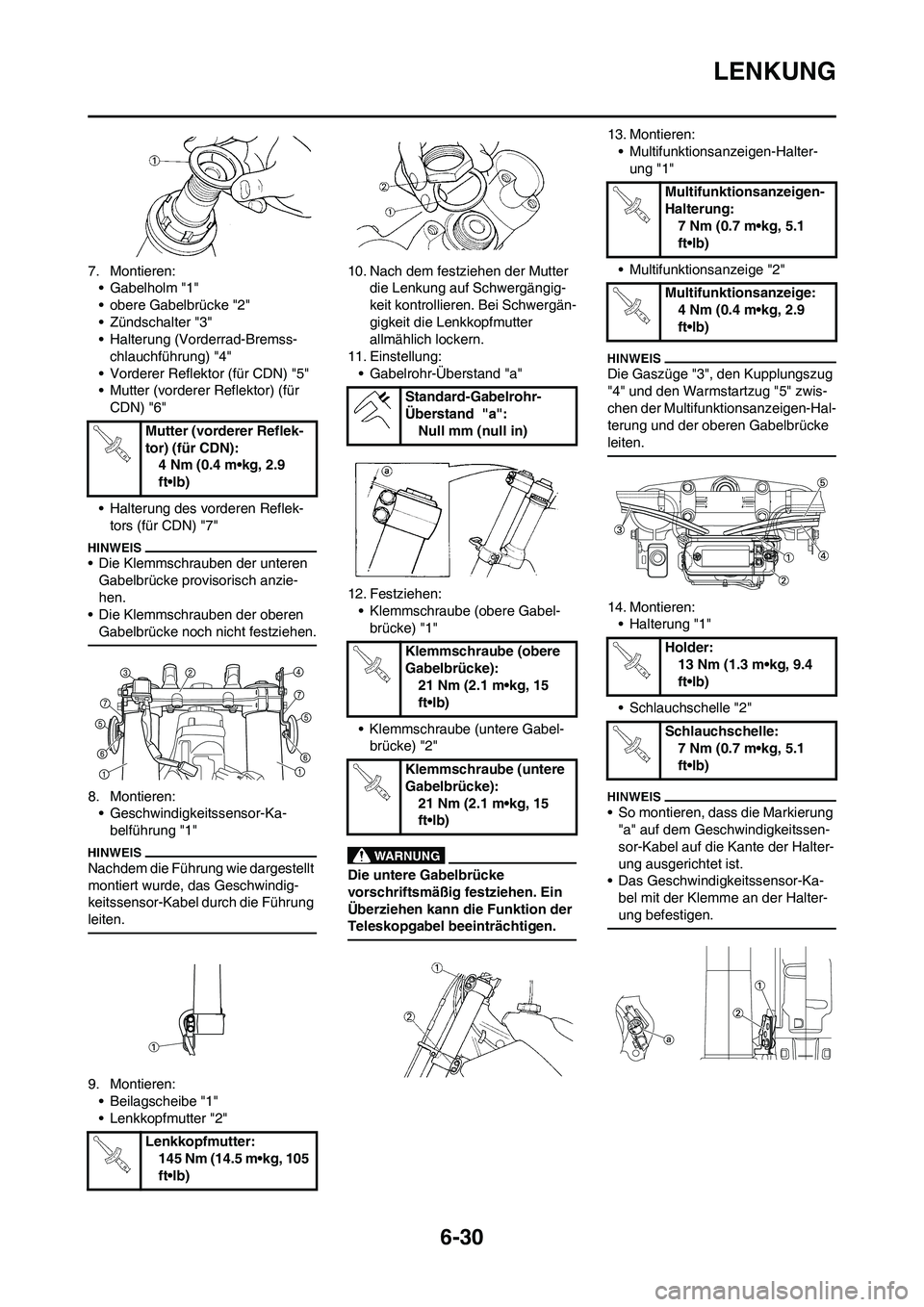

6-30
LENKUNG
7. Montieren:
• Gabelholm "1"
• obere Gabelbrücke "2"
• Zündschalter "3"
• Halterung (Vorderrad-Bremss-
chlauchführung) "4"
• Vorderer Reflektor (für CDN) "5"
• Mutter (vorderer Reflektor) (für
CDN) "6"
• Halterung des vorderen Reflek-
tors (für CDN) "7"
• Die Klemmschrauben der unteren
Gabelbrücke provisorisch anzie-
hen.
• Die Klemmschrauben der oberen
Gabelbrücke noch nicht festziehen.
8. Montieren:
• Geschwindigkeitssensor-Ka-
belführung "1"
Nachdem die Führung wie dargestellt
montiert wurde, das Geschwindig-
keitssensor-Kabel durch die Führung
leiten.
9. Montieren:
• Beilagscheibe "1"
• Lenkkopfmutter "2"10. Nach dem festziehen der Mutter
die Lenkung auf Schwergängig-
keit kontrollieren. Bei Schwergän-
gigkeit die Lenkkopfmutter
allmählich lockern.
11. Einstellung:
• Gabelrohr-Überstand "a"
12. Festziehen:
• Klemmschraube (obere Gabel-
brücke) "1"
• Klemmschraube (untere Gabel-
brücke) "2"
Die untere Gabelbrücke
vorschriftsmäßig festziehen. Ein
Überziehen kann die Funktion der
Teleskopgabel beeinträchtigen.
13. Montieren:
• Multifunktionsanzeigen-Halter-
ung "1"
• Multifunktionsanzeige "2"
Die Gaszüge "3", den Kupplungszug
"4" und den Warmstartzug "5" zwis-
chen der Multifunktionsanzeigen-Hal-
terung und der oberen Gabelbrücke
leiten.
14. Montieren:
• Halterung "1"
• Schlauchschelle "2"
• So montieren, dass die Markierung
"a" auf dem Geschwindigkeitssen-
sor-Kabel auf die Kante der Halter-
ung ausgerichtet ist.
• Das Geschwindigkeitssensor-Ka-
bel mit der Klemme an der Halter-
ung befestigen.
Mutter (vorderer Reflek-
tor) (für CDN):
4 Nm (0.4 m•kg, 2.9
ft•lb)
Lenkkopfmutter:
145 Nm (14.5 m•kg, 105
ft•lb)
Standard-Gabelrohr-
Überstand "a":
Null mm (null in)
Klemmschraube (obere
Gabelbrücke):
21 Nm (2.1 m•kg, 15
ft•lb)
Klemmschraube (untere
Gabelbrücke):
21 Nm (2.1 m•kg, 15
ft•lb)
Multifunktionsanzeigen-
Halterung:
7 Nm (0.7 m•kg, 5.1
ft•lb)
Multifunktionsanzeige:
4 Nm (0.4 m•kg, 2.9
ft•lb)
Holder:
13 Nm (1.3 m•kg, 9.4
ft•lb)
Schlauchschelle:
7 Nm (0.7 m•kg, 5.1
ft•lb)

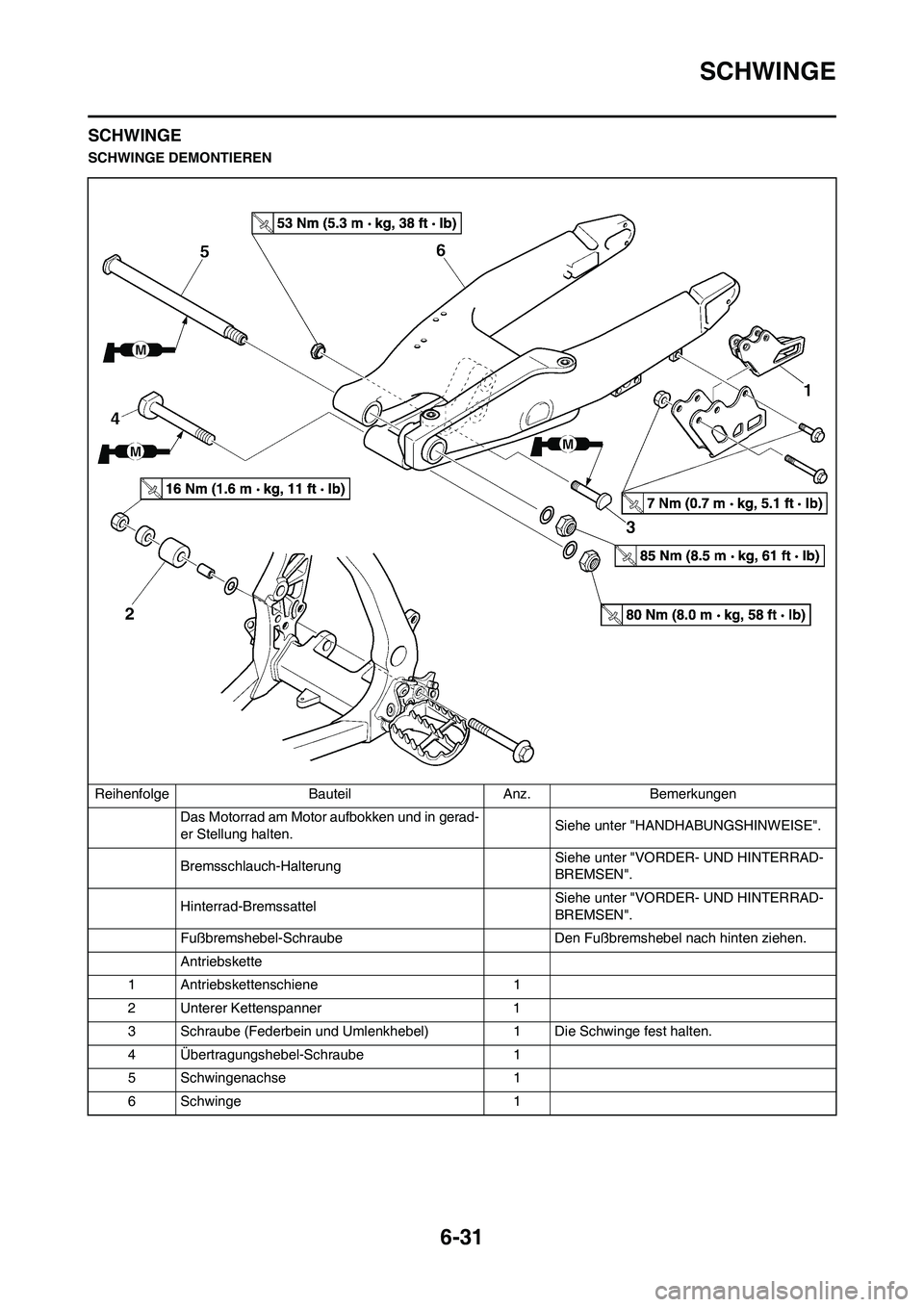

6-31
SCHWINGE
SCHWINGE
SCHWINGE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
Bremsschlauch-Halterung Siehe unter "VORDER- UND HINTERRAD-
BREMSEN".
Hinterrad-BremssattelSiehe unter "VORDER- UND HINTERRAD-
BREMSEN".
Fußbremshebel-Schraube Den Fußbremshebel nach hinten ziehen.
Antriebskette
1 Antriebskettenschiene 1
2 Unterer Kettenspanner 1
3 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge fest halten.
4 Übertragungshebel-Schraube 1
5 Schwingenachse 1
6 Schwinge 1

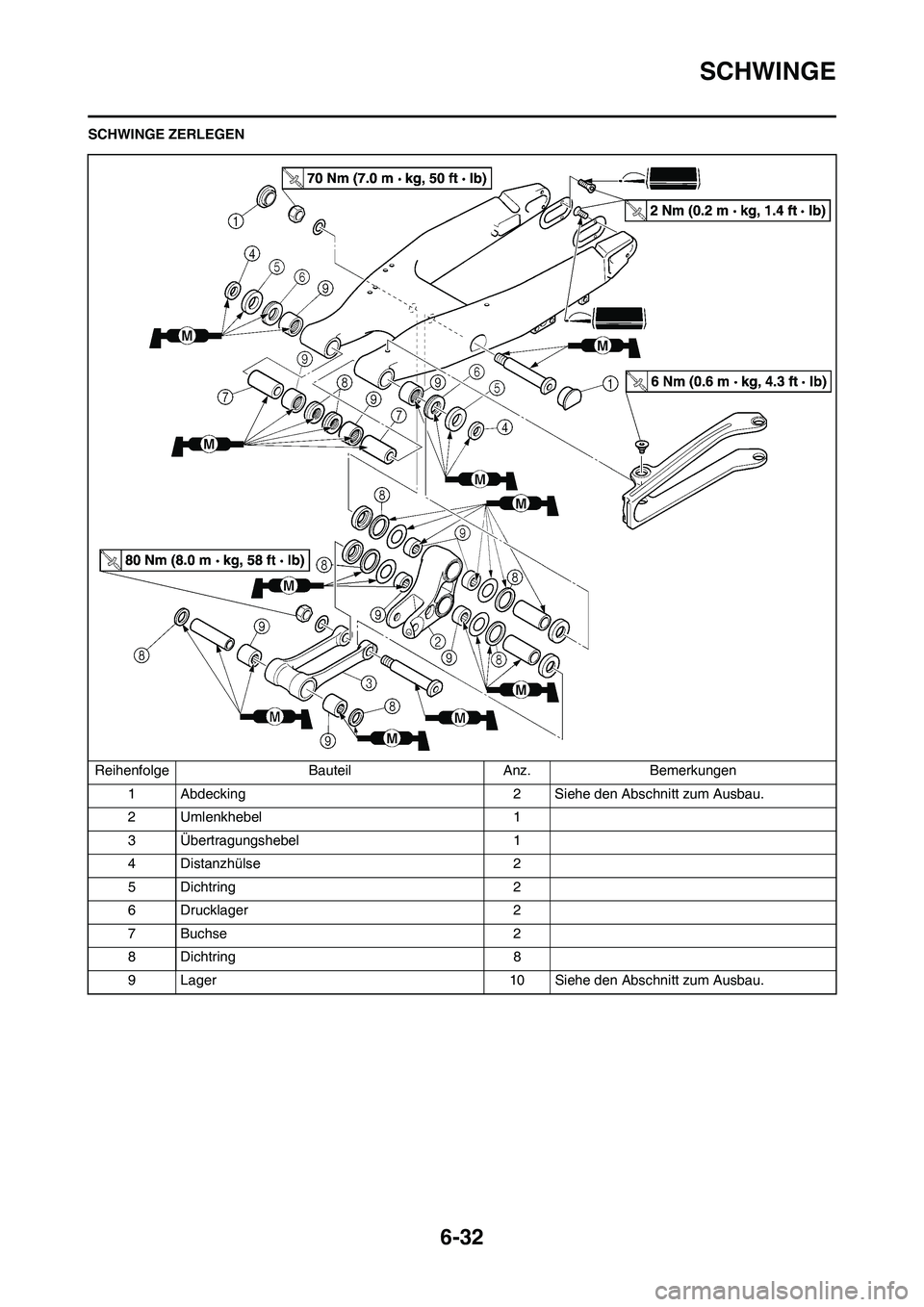

6-32
SCHWINGE
SCHWINGE ZERLEGEN
Reihenfolge Bauteil Anz. Bemerkungen
1 Abdecking 2 Siehe den Abschnitt zum Ausbau.
2 Umlenkhebel 1
3 Übertragungshebel 1
4 Distanzhülse 2
5 Dichtring 2
6 Drucklager 2
7 Buchse 2
8 Dichtring 8
9 Lager 10 Siehe den Abschnitt zum Ausbau.

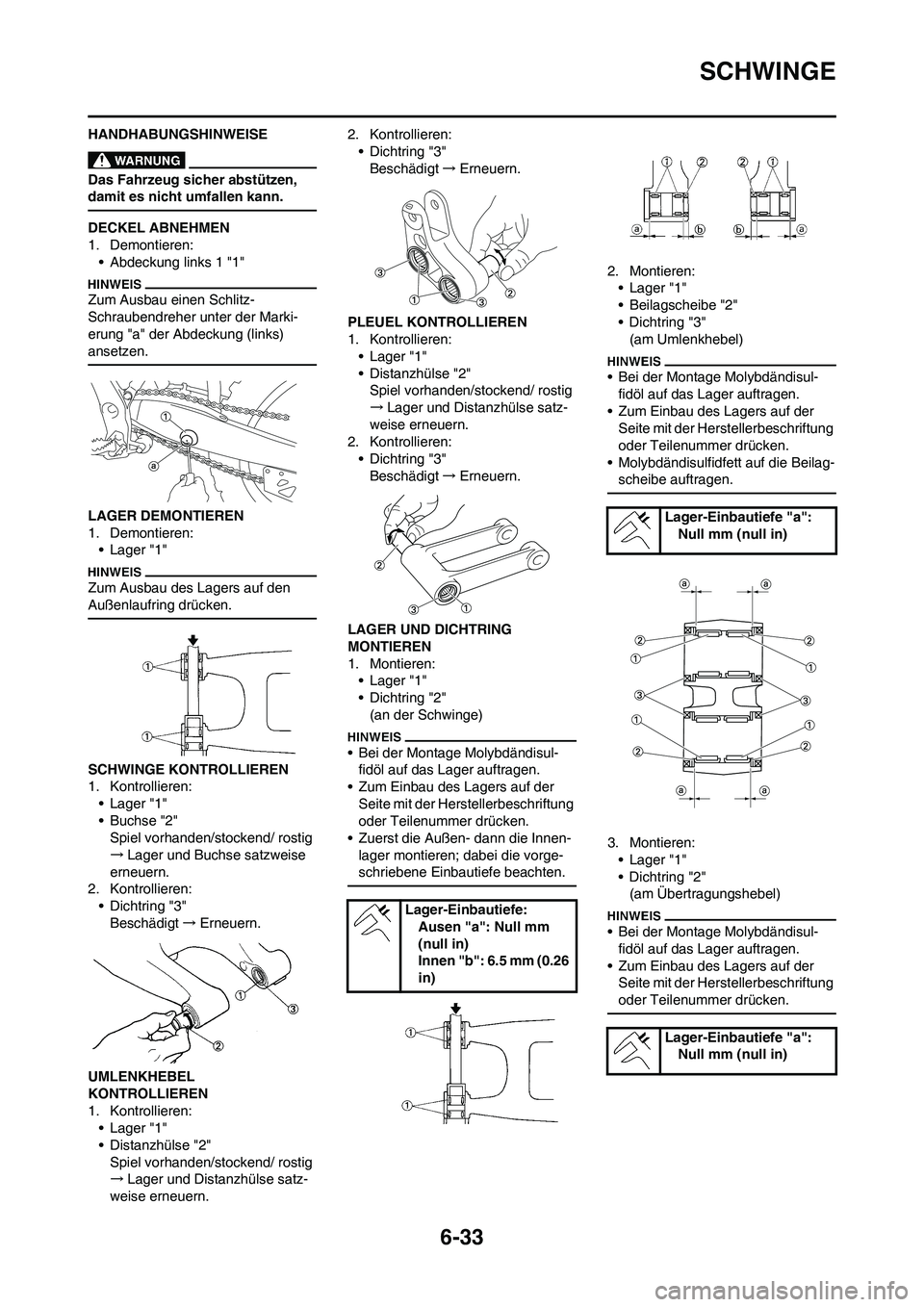

6-33
SCHWINGE
HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
DECKEL ABNEHMEN
1. Demontieren:
• Abdeckung links 1 "1"
Zum Ausbau einen Schlitz-
Schraubendreher unter der Marki-
erung "a" der Abdeckung (links)
ansetzen.
LAGER DEMONTIEREN
1. Demontieren:
• Lager "1"
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
SCHWINGE KONTROLLIEREN
1. Kontrollieren:
• Lager "1"
• Buchse "2"
Spiel vorhanden/stockend/ rostig
→Lager und Buchse satzweise
erneuern.
2. Kontrollieren:
• Dichtring "3"
Beschädigt→Erneuern.
UMLENKHEBEL
KONTROLLIEREN
1. Kontrollieren:
• Lager "1"
• Distanzhülse "2"
Spiel vorhanden/stockend/ rostig
→Lager und Distanzhülse satz-
weise erneuern.2. Kontrollieren:
• Dichtring "3"
Beschädigt→Erneuern.
PLEUEL KONTROLLIEREN
1. Kontrollieren:
• Lager "1"
• Distanzhülse "2"
Spiel vorhanden/stockend/ rostig
→Lager und Distanzhülse satz-
weise erneuern.
2. Kontrollieren:
• Dichtring "3"
Beschädigt→Erneuern.
LAGER UND DICHTRING
MONTIEREN
1. Montieren:
• Lager "1"
• Dichtring "2"
(an der Schwinge)
• Bei der Montage Molybdändisul-
fidöl auf das Lager auftragen.
• Zum Einbau des Lagers auf der
Seite mit der Herstellerbeschriftung
oder Teilenummer drücken.
• Zuerst die Außen- dann die Innen-
lager montieren; dabei die vorge-
schriebene Einbautiefe beachten.
2. Montieren:
• Lager "1"
• Beilagscheibe "2"
• Dichtring "3"
(am Umlenkhebel)
• Bei der Montage Molybdändisul-
fidöl auf das Lager auftragen.
• Zum Einbau des Lagers auf der
Seite mit der Herstellerbeschriftung
oder Teilenummer drücken.
• Molybdändisulfidfett auf die Beilag-
scheibe auftragen.
3. Montieren:
• Lager "1"
• Dichtring "2"
(am Übertragungshebel)
• Bei der Montage Molybdändisul-
fidöl auf das Lager auftragen.
• Zum Einbau des Lagers auf der
Seite mit der Herstellerbeschriftung
oder Teilenummer drücken.
Lager-Einbautiefe:
Ausen "a": Null mm
(null in)
Innen "b": 6.5 mm (0.26
in)
Lager-Einbautiefe "a":
Null mm (null in)
Lager-Einbautiefe "a":
Null mm (null in)
