FAHRWERK

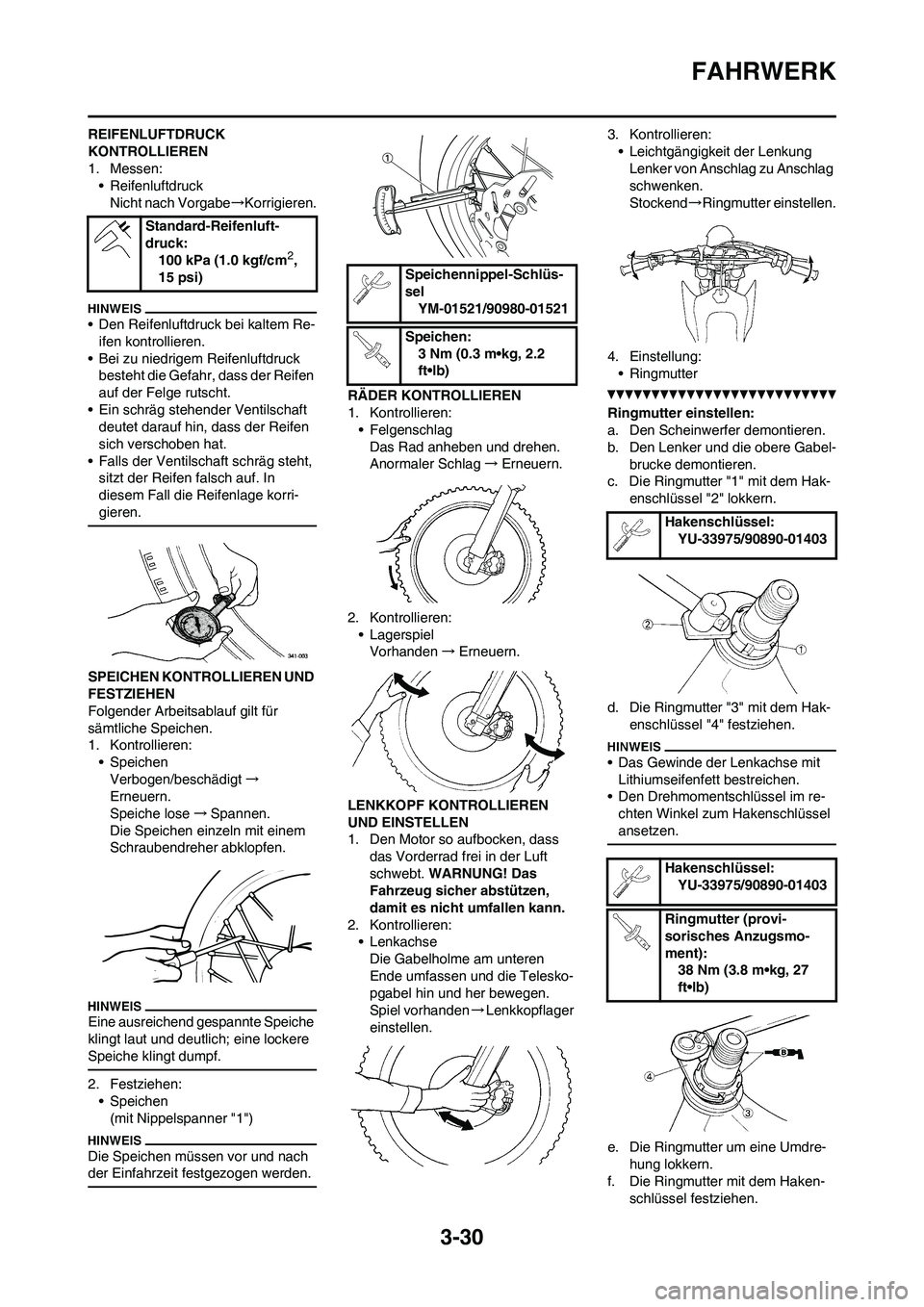

REIFENLUFTDRUCK
KONTROLLIEREN
1. Messen:
• Reifenluftdruck
Nicht nach Vorgabe→Korrigieren.
• Den Reifenluftdruck bei kaltem Re-
ifen kontrollieren.
• Bei zu niedrigem Reifenluftdruck
besteht die Gefahr, dass der Reifen
auf der Felge rutscht.
• Ein schräg stehender Ventilschaft
deutet darauf hin, dass der Reifen
sich verschoben hat.
• Falls der Ventilschaft schräg steht,
sitzt der Reifen falsch auf. In
diesem Fall die Reifenlage korri-
gieren.
SPEICHEN KONTROLLIEREN UND
FESTZIEHEN
Folgender Arbeitsablauf gilt für
sämtliche Speichen.
1. Kontrollieren:
• Speichen
Verbogen/beschädigt→
Erneuern.
Speiche lose→Spannen.
Die Speichen einzeln mit einem
Schraubendreher abklopfen.
Eine ausreichend gespannte Speiche
klingt laut und deutlich; eine lockere
Speiche klingt dumpf.
2. Festziehen:
• Speichen
(mit Nippelspanner "1")
Die Speichen müssen vor und nach
der Einfahrzeit festgezogen werden.
RÄDER KONTROLLIEREN
1. Kontrollieren:
• Felgenschlag
Das Rad anheben und drehen.
Anormaler Schlag→Erneuern.
2. Kontrollieren:
• Lagerspiel
Vorhanden→Erneuern.
LENKKOPF KONTROLLIEREN
UND EINSTELLEN
1. Den Motor so aufbocken, dass
das Vorderrad frei in der Luft
schwebt. WARNUNG! Das
Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
2. Kontrollieren:
• Lenkachse
Die Gabelholme am unteren
Ende umfassen und die Telesko-
pgabel hin und her bewegen.
Spiel vorhanden→Lenkkopflager
einstellen.3. Kontrollieren:
• Leichtgängigkeit der Lenkung
Lenker von Anschlag zu Anschlag
schwenken.
Stockend→Ringmutter einstellen.
4. Einstellung:
• Ringmutter
Ringmutter einstellen:
a. Den Scheinwerfer demontieren.
b. Den Lenker und die obere Gabel-
brucke demontieren.
c. Die Ringmutter "1" mit dem Hak-
enschlüssel "2" lokkern.
d. Die Ringmutter "3" mit dem Hak-
enschlüssel "4" festziehen.
• Das Gewinde der Lenkachse mit
Lithiumseifenfett bestreichen.
• Den Drehmomentschlüssel im re-
chten Winkel zum Hakenschlüssel
ansetzen.
e. Die Ringmutter um eine Umdre-
hung lokkern.
f. Die Ringmutter mit dem Haken-
schlüssel festziehen. Standard-Reifenluft-
druck:
100 kPa (1.0 kgf/cm
2,
15 psi)Speichennippel-Schlüs-
sel
YM-01521/90980-01521
Speichen:
3 Nm (0.3 m•kg, 2.2
ft•lb)
Hakenschlüssel:
YU-33975/90890-01403
Hakenschlüssel:
YU-33975/90890-01403
Ringmutter (provi-
sorisches Anzugsmo-
ment):
38 Nm (3.8 m•kg, 27
ft•lb)

3-31
FAHRWERK
Überziehen vermeiden.
g. Zur Kontrolle die Lenkachse von
Anschlag zu Anschlag bewegen.
Bei der geringsten Schwergän-
gigkeit müssen der Lenkkopf zer-
legt und die Lager geprüft
werden.
h. Beilagscheibe 5, obere Gabel-
brücke 6, Beilagscheibe 7, Lenk-
kopfmutter 8, Lenker 9, obere
Lenker- Halterung 10 und Schein-
werfer 11 montieren.
• Die obere Lenker-Halterung muss
so montiert werden, dass die
Körnermarkierung "a" nach vorn
gerichtet ist.
• Den Lenker so montieren, dass die
Markierungen "b" an beiden Seiten
fluchten.
• Den Lenker so montieren, dass der
Vorsprung "c" der oberen Lenker-
Halterung auf die Lenker-Marki-
erung ausgerichtet ist, wie darges-
tellt.
• Das Ende des Kraftstofftank-Belüf-
tungsschlauchs "12" in die Bohrung
der Lenkachse stecken.
Zuerst die Schrauben an der
Vorderseite festziehen, danach die
Schrauben an der Hinterseite
vorschriftsmäßig festziehen.
Ringmutter (provi-
sorisches Anzugsmo-
ment):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Lenkkopfmutter:
145 Nm (14.5 m•kg, 105
ft•lb)
Obere Lenker-Halterung:
28 Nm (2.8 m•kg, 20
ft•lb)
Klemmschraube (obere
Gabelbrücke):
21 Nm (2.1 m•kg, 15
ft•lb)
Scheinwerfer:
7 Nm (0.7 m•kg, 5.1
ft•lb)

3-32
FAHRWERK

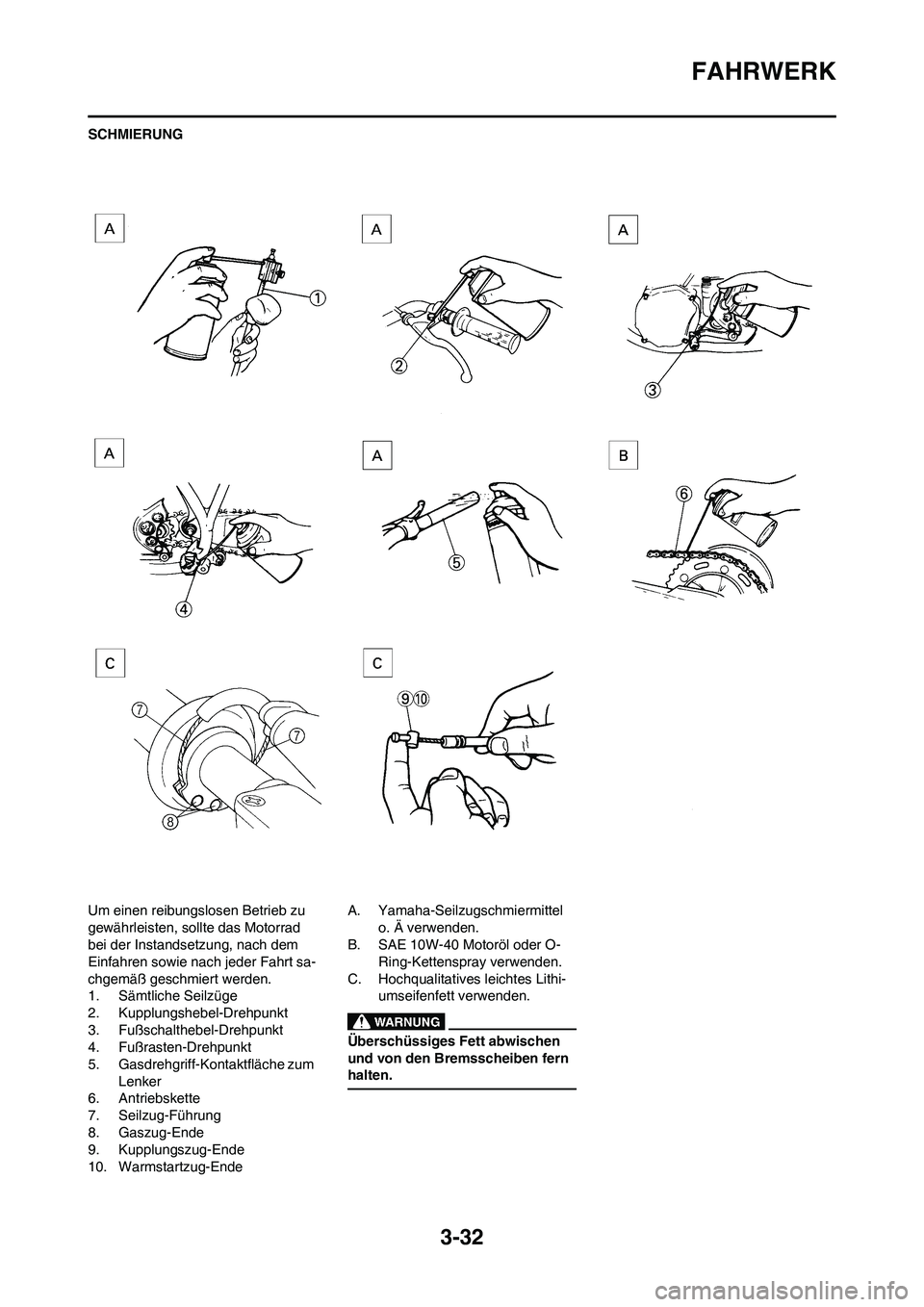

SCHMIERUNG
Um einen reibungslosen Betrieb zu
gewährleisten, sollte das Motorrad
bei der Instandsetzung, nach dem
Einfahren sowie nach jeder Fahrt sa-
chgemäß geschmiert werden.
1. Sämtliche Seilzüge
2. Kupplungshebel-Drehpunkt
3. Fußschalthebel-Drehpunkt
4. Fußrasten-Drehpunkt
5. Gasdrehgriff-Kontaktfläche zum
Lenker
6. Antriebskette
7. Seilzug-Führung
8. Gaszug-Ende
9. Kupplungszug-Ende
10. Warmstartzug-EndeA. Yamaha-Seilzugschmiermittel
o. Ä verwenden.
B. SAE 10W-40 Motoröl oder O-
Ring-Kettenspray verwenden.
C. Hochqualitatives leichtes Lithi-
umseifenfett verwenden.
Überschüssiges Fett abwischen
und von den Bremsscheiben fern
halten.

3-33
ELEKTRISCHE ANLAGE
ELEKTRISCHE ANLAGE

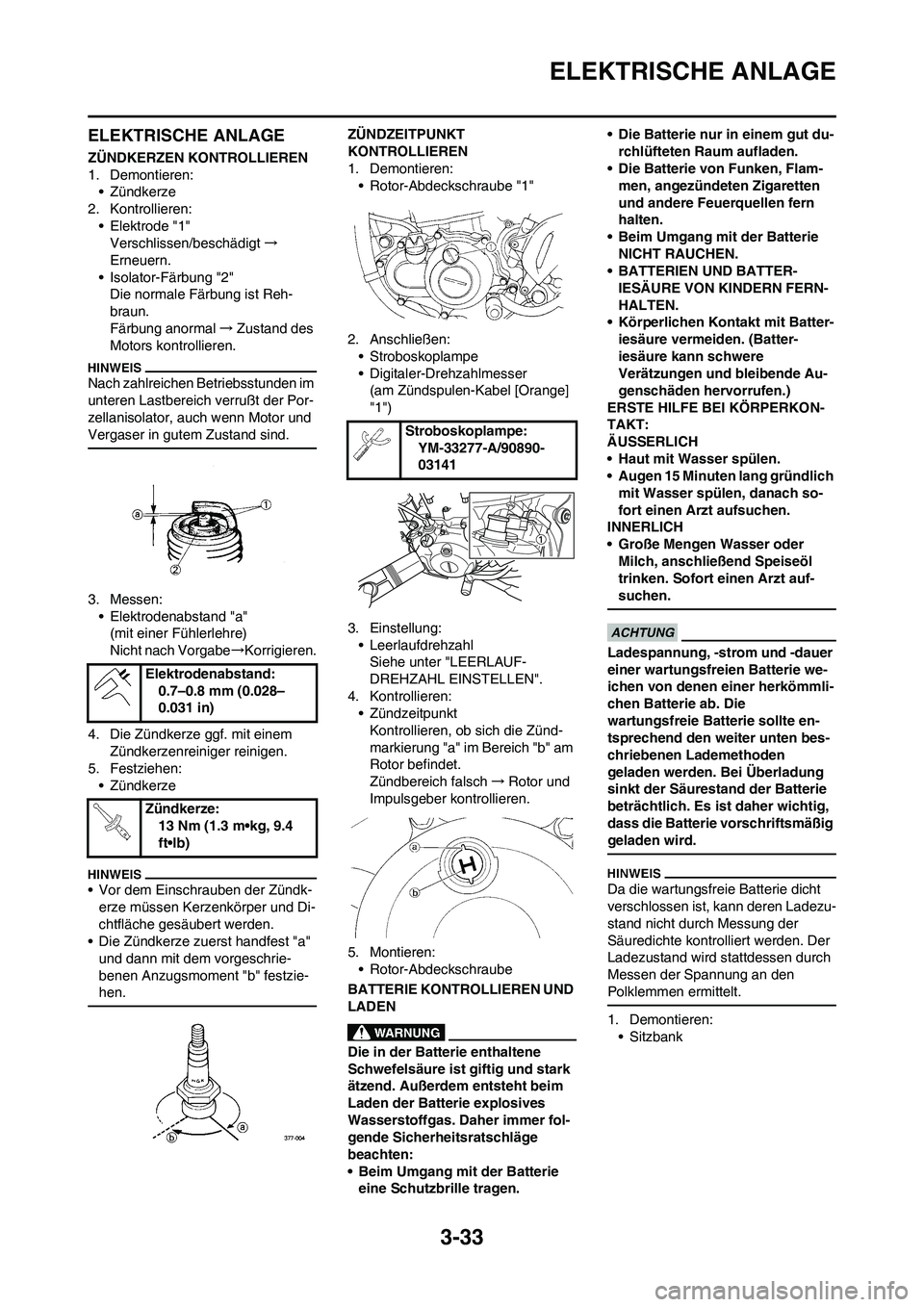

ZÜNDKERZEN KONTROLLIEREN
1. Demontieren:
• Zündkerze
2. Kontrollieren:
• Elektrode "1"
Verschlissen/beschädigt→
Erneuern.
• Isolator-Färbung "2"
Die normale Färbung ist Reh-
braun.
Färbung anormal→Zustand des
Motors kontrollieren.
Nach zahlreichen Betriebsstunden im
unteren Lastbereich verrußt der Por-
zellanisolator, auch wenn Motor und
Vergaser in gutem Zustand sind.
3. Messen:
• Elektrodenabstand "a"
(mit einer Fühlerlehre)
Nicht nach Vorgabe→Korrigieren.
4. Die Zündkerze ggf. mit einem
Zündkerzenreiniger reinigen.
5. Festziehen:
• Zündkerze
• Vor dem Einschrauben der Zündk-
erze müssen Kerzenkörper und Di-
chtfläche gesäubert werden.
• Die Zündkerze zuerst handfest "a"
und dann mit dem vorgeschrie-
benen Anzugsmoment "b" festzie-
hen.
ZÜNDZEITPUNKT
KONTROLLIEREN
1. Demontieren:
• Rotor-Abdeckschraube "1"
2. Anschließen:
• Stroboskoplampe
• Digitaler-Drehzahlmesser
(am Zündspulen-Kabel [Orange]
"1")
3. Einstellung:
• Leerlaufdrehzahl
Siehe unter "LEERLAUF-
DREHZAHL EINSTELLEN".
4. Kontrollieren:
• Zündzeitpunkt
Kontrollieren, ob sich die Zünd-
markierung "a" im Bereich "b" am
Rotor befindet.
Zündbereich falsch→Rotor und
Impulsgeber kontrollieren.
5. Montieren:
• Rotor-Abdeckschraube
BATTERIE KONTROLLIEREN UND
LADEN
Die in der Batterie enthaltene
Schwefelsäure ist giftig und stark
ätzend. Außerdem entsteht beim
Laden der Batterie explosives
Wasserstoffgas. Daher immer fol-
gende Sicherheitsratschläge
beachten:
• Beim Umgang mit der Batterie
eine Schutzbrille tragen.• Die Batterie nur in einem gut du-
rchlüfteten Raum aufladen.
• Die Batterie von Funken, Flam-
men, angezündeten Zigaretten
und andere Feuerquellen fern
halten.
• Beim Umgang mit der Batterie
NICHT RAUCHEN.
• BATTERIEN UND BATTER-
IESÄURE VON KINDERN FERN-
HALTEN.
• Körperlichen Kontakt mit Batter-
iesäure vermeiden. (Batter-
iesäure kann schwere
Verätzungen und bleibende Au-
genschäden hervorrufen.)
ERSTE HILFE BEI KÖRPERKON-
TAKT:
ÄUSSERLICH
• Haut mit Wasser spülen.
• Augen 15 Minuten lang gründlich
mit Wasser spülen, danach so-
fort einen Arzt aufsuchen.
INNERLICH
• Große Mengen Wasser oder
Milch, anschließend Speiseöl
trinken. Sofort einen Arzt auf-
suchen.
Ladespannung, -strom und -dauer
einer wartungsfreien Batterie we-
ichen von denen einer herkömmli-
chen Batterie ab. Die
wartungsfreie Batterie sollte en-
tsprechend den weiter unten bes-
chriebenen Lademethoden
geladen werden. Bei Überladung
sinkt der Säurestand der Batterie
beträchtlich. Es ist daher wichtig,
dass die Batterie vorschriftsmäßig
geladen wird.
Da die wartungsfreie Batterie dicht
verschlossen ist, kann deren Ladezu-
stand nicht durch Messung der
Säuredichte kontrolliert werden. Der
Ladezustand wird stattdessen durch
Messen der Spannung an den
Polklemmen ermittelt.
1. Demontieren:
• Sitzbank Elektrodenabstand:
0.7–0.8 mm (0.028–
0.031 in)
Zündkerze:
13 Nm (1.3 m•kg, 9.4
ft•lb)
Stroboskoplampe:
YM-33277-A/90890-
03141

3-34
ELEKTRISCHE ANLAGE

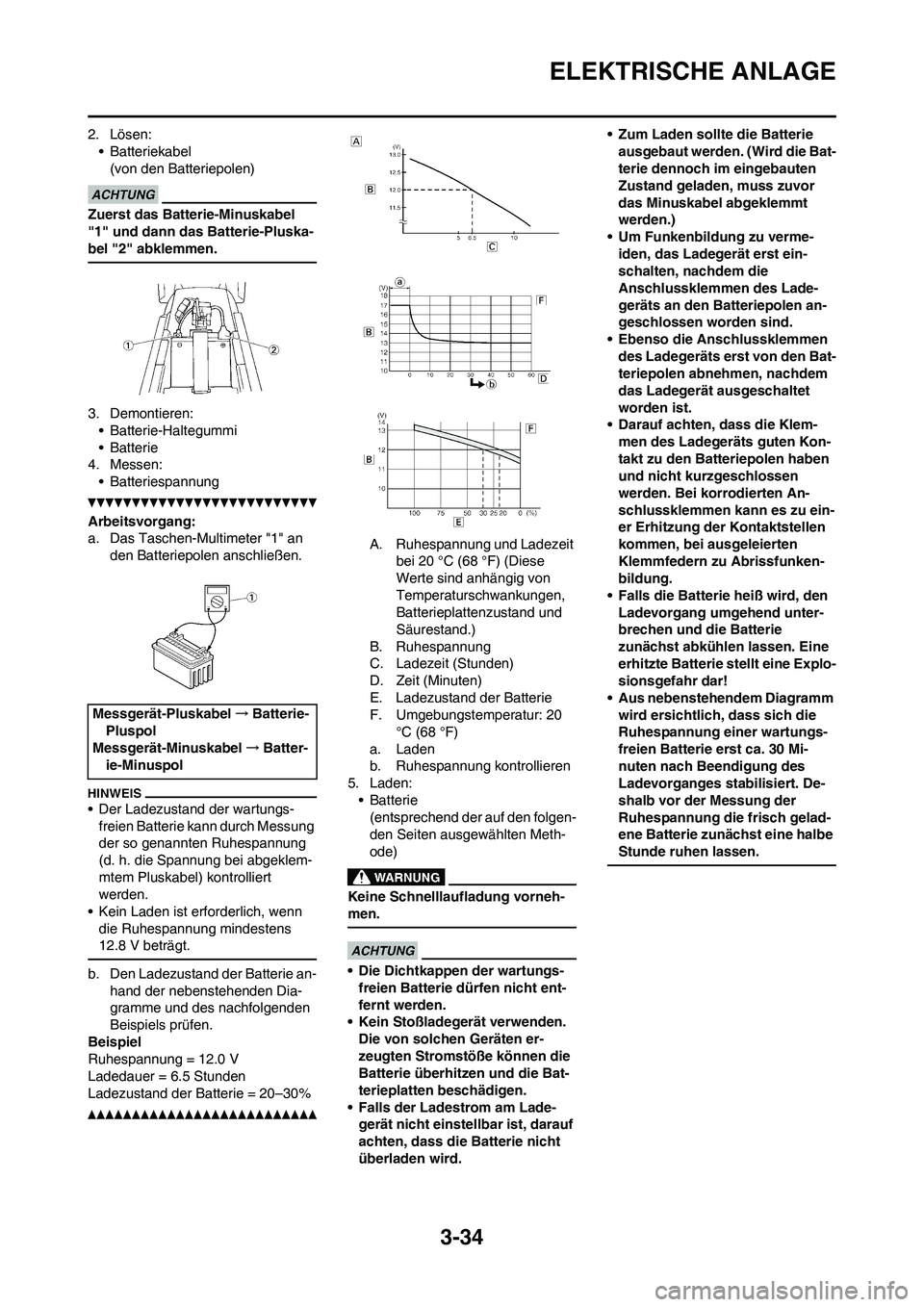

2. Lösen:
• Batteriekabel
(von den Batteriepolen)
Zuerst das Batterie-Minuskabel
"1" und dann das Batterie-Pluska-
bel "2" abklemmen.
3. Demontieren:
• Batterie-Haltegummi
•Batterie
4. Messen:
• Batteriespannung
Arbeitsvorgang:
a. Das Taschen-Multimeter "1" an
den Batteriepolen anschließen.
• Der Ladezustand der wartungs-
freien Batterie kann durch Messung
der so genannten Ruhespannung
(d. h. die Spannung bei abgeklem-
mtem Pluskabel) kontrolliert
werden.
• Kein Laden ist erforderlich, wenn
die Ruhespannung mindestens
12.8 V beträgt.
b. Den Ladezustand der Batterie an-
hand der nebenstehenden Dia-
gramme und des nachfolgenden
Beispiels prüfen.
Beispiel
Ruhespannung = 12.0 V
Ladedauer = 6.5 Stunden
Ladezustand der Batterie = 20–30%
A. Ruhespannung und Ladezeit
bei 20 °C (68 °F) (Diese
Werte sind anhängig von
Temperaturschwankungen,
Batterieplattenzustand und
Säurestand.)
B. Ruhespannung
C. Ladezeit (Stunden)
D. Zeit (Minuten)
E. Ladezustand der Batterie
F. Umgebungstemperatur: 20
°C (68 °F)
a. Laden
b. Ruhespannung kontrollieren
5. Laden:
•Batterie
(entsprechend der auf den folgen-
den Seiten ausgewählten Meth-
ode)
Keine Schnelllaufladung vorneh-
men.
• Die Dichtkappen der wartungs-
freien Batterie dürfen nicht ent-
fernt werden.
• Kein Stoßladegerät verwenden.
Die von solchen Geräten er-
zeugten Stromstöße können die
Batterie überhitzen und die Bat-
terieplatten beschädigen.
• Falls der Ladestrom am Lade-
gerät nicht einstellbar ist, darauf
achten, dass die Batterie nicht
überladen wird.• Zum Laden sollte die Batterie
ausgebaut werden. (Wird die Bat-
terie dennoch im eingebauten
Zustand geladen, muss zuvor
das Minuskabel abgeklemmt
werden.)
• Um Funkenbildung zu verme-
iden, das Ladegerät erst ein-
schalten, nachdem die
Anschlussklemmen des Lade-
geräts an den Batteriepolen an-
geschlossen worden sind.
• Ebenso die Anschlussklemmen
des Ladegeräts erst von den Bat-
teriepolen abnehmen, nachdem
das Ladegerät ausgeschaltet
worden ist.
• Darauf achten, dass die Klem-
men des Ladegeräts guten Kon-
takt zu den Batteriepolen haben
und nicht kurzgeschlossen
werden. Bei korrodierten An-
schlussklemmen kann es zu ein-
er Erhitzung der Kontaktstellen
kommen, bei ausgeleierten
Klemmfedern zu Abrissfunken-
bildung.
• Falls die Batterie heiß wird, den
Ladevorgang umgehend unter-
brechen und die Batterie
zunächst abkühlen lassen. Eine
erhitzte Batterie stellt eine Explo-
sionsgefahr dar!
• Aus nebenstehendem Diagramm
wird ersichtlich, dass sich die
Ruhespannung einer wartungs-
freien Batterie erst ca. 30 Mi-
nuten nach Beendigung des
Ladevorganges stabilisiert. De-
shalb vor der Messung der
Ruhespannung die frisch gelad-
ene Batterie zunächst eine halbe
Stunde ruhen lassen.
Messgerät-Pluskabel→Batterie-
Pluspol
Messgerät-Minuskabel→Batter-
ie-Minuspol

3-35
ELEKTRISCHE ANLAGE
Lademethode für ein Ladegerät mit variabler Stromstärke/Spannung

3-36
ELEKTRISCHE ANLAGE

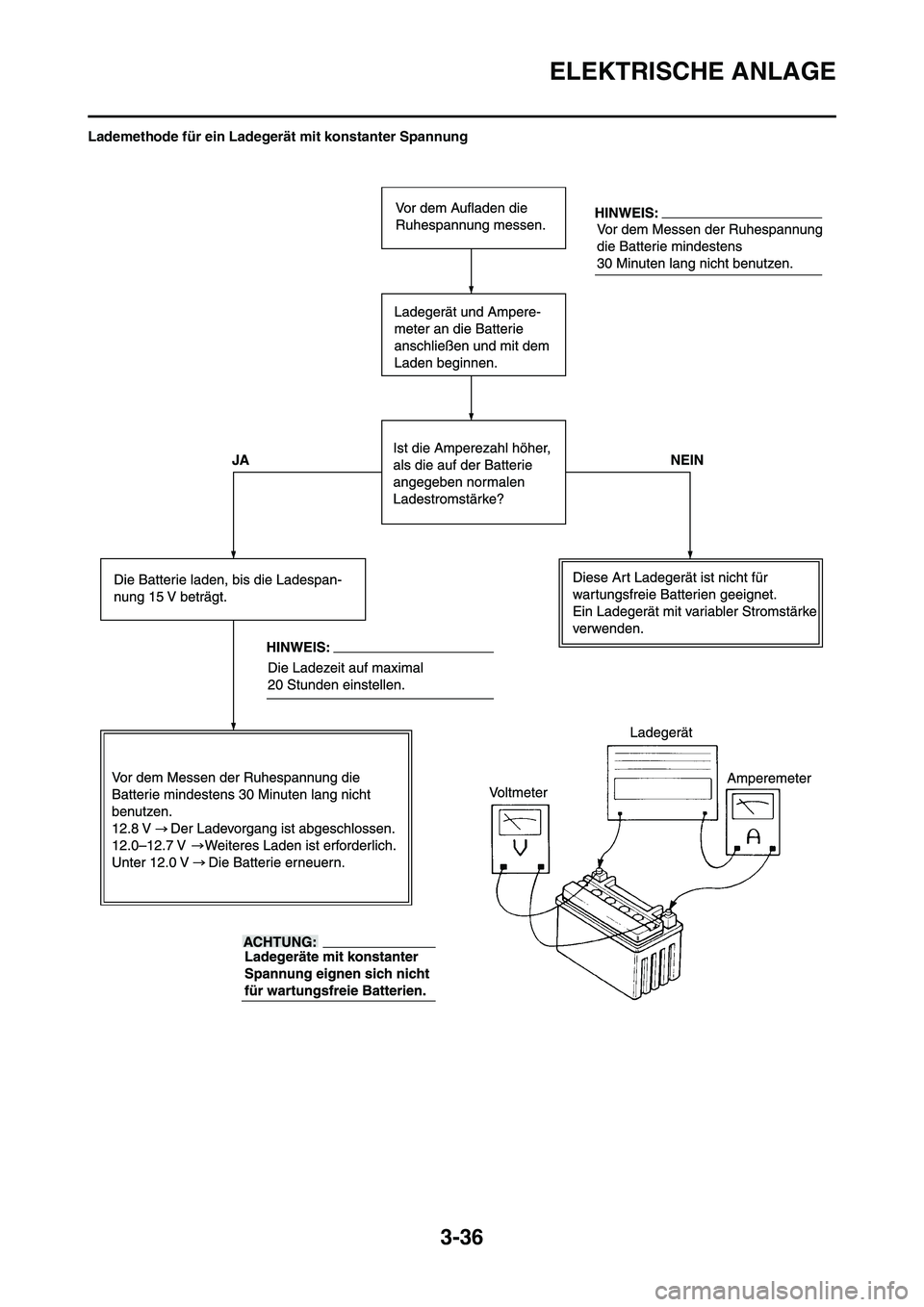

Lademethode für ein Ladegerät mit konstanter Spannung

3-37
ELEKTRISCHE ANLAGE
6. Montieren:
•Batterie
• Batterie-Haltegummi
7. Anschließen:
• Batteriekabel
(an den Batteriepolen)
Zuerst das Batterie-Pluskabel "1"
und dann das Batterie-Minuskabel
"2" anklemmen.
8. Kontrollieren:
• Batteriepole
Verschmutzt→Mit einer Draht-
bürste säubern.
Lose Verbindung→Fest verbin-
den.
9. Schmieren:
• Batteriepole
10. Montieren:
• Sitzbank
SICHERUNG KONTROLLIEREN
Um einen Kurzschluss zu verme-
iden, vor der Kontrolle oder dem
Ausbau einer Sicherung den Zünd-
schalter auf "OFF" stellen.
1. Demontieren:
• Sitzbank
• Sicherungs-Abdeckung
2. Kontrollieren:
• Durchgang
Arbeitsvorgang:
a. Die Sicherung "1" herausneh-
men.
b. Das Taschen-Multimeter an die
Sicherung anschließen und diese
auf Durchgang prüfen.
Den Wahlschalter des Multimeters
auf "Ω x 1" stellen.
2. Reservesicherung
c. Falls das Multimeter "∞" anzeigt,
die Sicherung erneuern.
3. Erneuern:
• Durchgebrannte Sicherung
Arbeitsvorgang:
a. Den Zündschalter auf "OFF" stel-
len.
b. Eine neue Sicherung mit vorge-
schriebener Amperezahl ein-
setzen.
c. Den entsprechenden Stromkreis
einschalten, um dessen Funktion
zu kontrollieren.
d. Brennt die Sicherung sofort wie-
der durch, den entsprechenden
Stromkreis kontrollieren.
Eine Sicherung niemals überbrük-
ken oder durch eine Sicherung mit
einer höheren als der empfohlenen
Amperezahl ersetzen. Falsche Si-
cherungen und Behelfsbrücken
können schwere Schäden und
nicht selten Brände in der elek-
trischen Anlage verursachen sow-
ie die Beleuchtung und Zündung
beeinträchtigen.
4. Montieren:
• Sicherungs-Abdeckung
• SitzbankSCHEINWERFERLAMPE
ERNEUERN
1. Demontieren:
• Scheinwerfer
Siehe unter "SITZBANK, KRAFT-
STOFFTANK UND SEITENAB-
DECKUNGEN DEMONTIEREN".
2. Demontieren:
• Scheinwerfer-Lampenschutz-
kappe "1"
3. Demontieren:
• Scheinwerfer-Lampenhalter "1"
Die Abdeckung des Scheinwerfer-
Lampenhalters durch Hineindrücken
und Herausdrehen gegen den
Uhrzeigersinn entfernen.
4. Demontieren:
• Scheinwerferlampe
Scheinwerferlampen werden sehr
schnell heiß; deshalb entflam-
mbares Material fern halten und
die Lampe niemals berühren, bev-
or sie ausreichend abgekühlt ist.
5. Montieren:
• Scheinwerferlampe
Da Schweiß- und Fettspuren auf
dem Lampenglas die Leuchtkraft
und Lebensdauer der Scheinwer-
ferlampe beeinträchtigen, sollte
der Glaskolben der Lampe nicht
mit den Fingern berührt werden.
Verunreinigungen der Lampe mit
einem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
6. Montieren:
• Scheinwerfer-Lampenhalter
7. Montieren:
• Scheinwerfer-Lampenhalter Empfohlenes Schmier-
mittel:
Lithiumseifenfett
Taschen-Multimeter:
YU-3112-C/90890-
03112
Bezeich-
nungAmperezahl Anz.
Hauptsich-
erung10 A 1
