2010 TOYOTA MATRIX Manuel du propriétaire (in French)

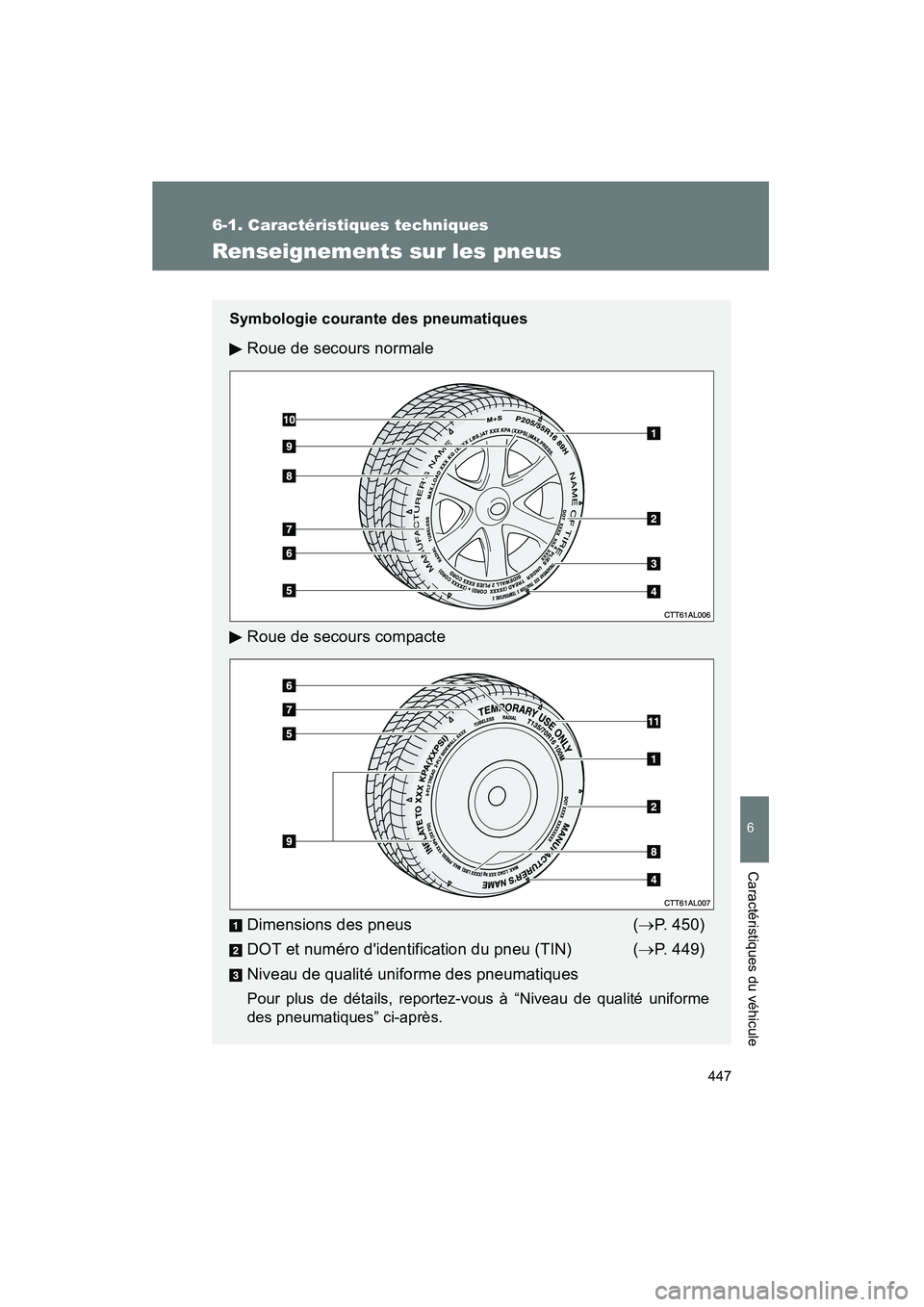

447
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D_(L/O_0902)
Renseignements sur les pneus
Symbologie courante des pneumatiques
Roue de secours normale
Roue de secours compacte
Dimensions des pneus(→ P. 450)
DOT et numéro d'identification du pneu (TIN) ( →P. 449)
Niveau de qualité uniforme des pneumatiques
Pour plus de détails, reportez-vous à “Niveau de qualité uniforme
des pneumatiques” ci-après.

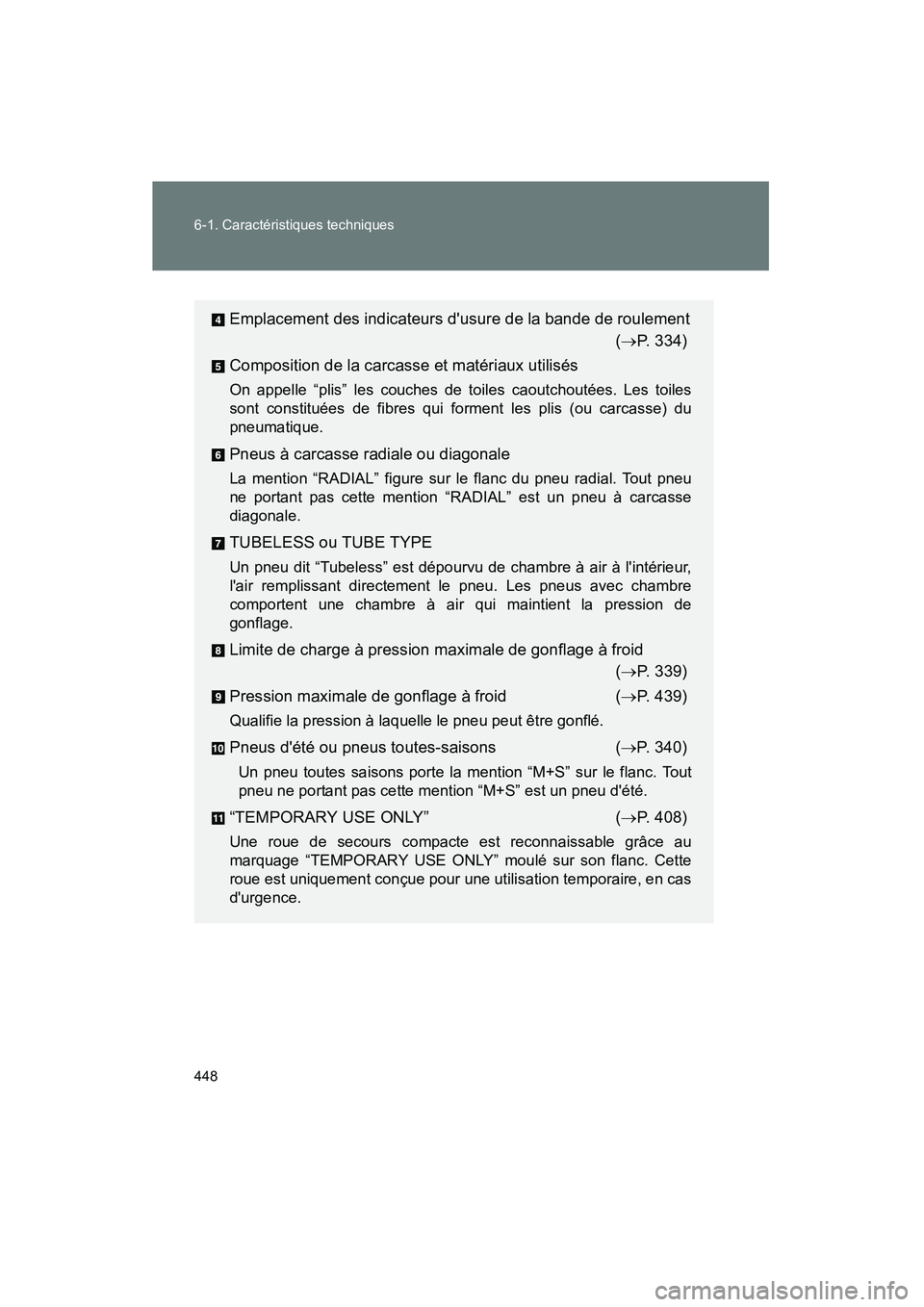

448 6-1. Caractéristiques techniques
MATRIX_D_(L/O_0902)
Emplacement des indicateurs d'usure de la bande de roulement(→P. 334)
Composition de la carcasse et matériaux utilisés
On appelle “plis” les couches de toiles caoutchoutées. Les toiles
sont constituées de fibres qui forment les plis (ou carcasse) du
pneumatique.
Pneus à carcasse radiale ou diagonale
La mention “RADIAL” figure sur le flanc du pneu radial. Tout pneu
ne portant pas cette mention “RADIAL” est un pneu à carcasse
diagonale.
TUBELESS ou TUBE TYPE
Un pneu dit “Tubeless” est dépourvu de chambre à air à l'intérieur,
l'air remplissant directement le pneu. Les pneus avec chambre
comportent une chambre à air qui maintient la pression de
gonflage.
Limite de charge à pression maximale de gonflage à froid (→P. 339)
Pression maximale de gonflage à froid (→ P. 439)
Qualifie la pression à laquelle le pneu peut être gonflé.
Pneus d'été ou pneus toutes-saisons (→ P. 340)
Un pneu toutes saisons porte la mention “M+S” sur le flanc. Tout
pneu ne portant pas cette mention “M+S” est un pneu d'été.
“TEMPORARY USE ONLY” (→P. 408)
Une roue de secours compacte est reconnaissable grâce au
marquage “TEMPORARY USE ONLY” moulé sur son flanc. Cette
roue est uniquement conçue pour une utilisation temporaire, en cas
d'urgence.

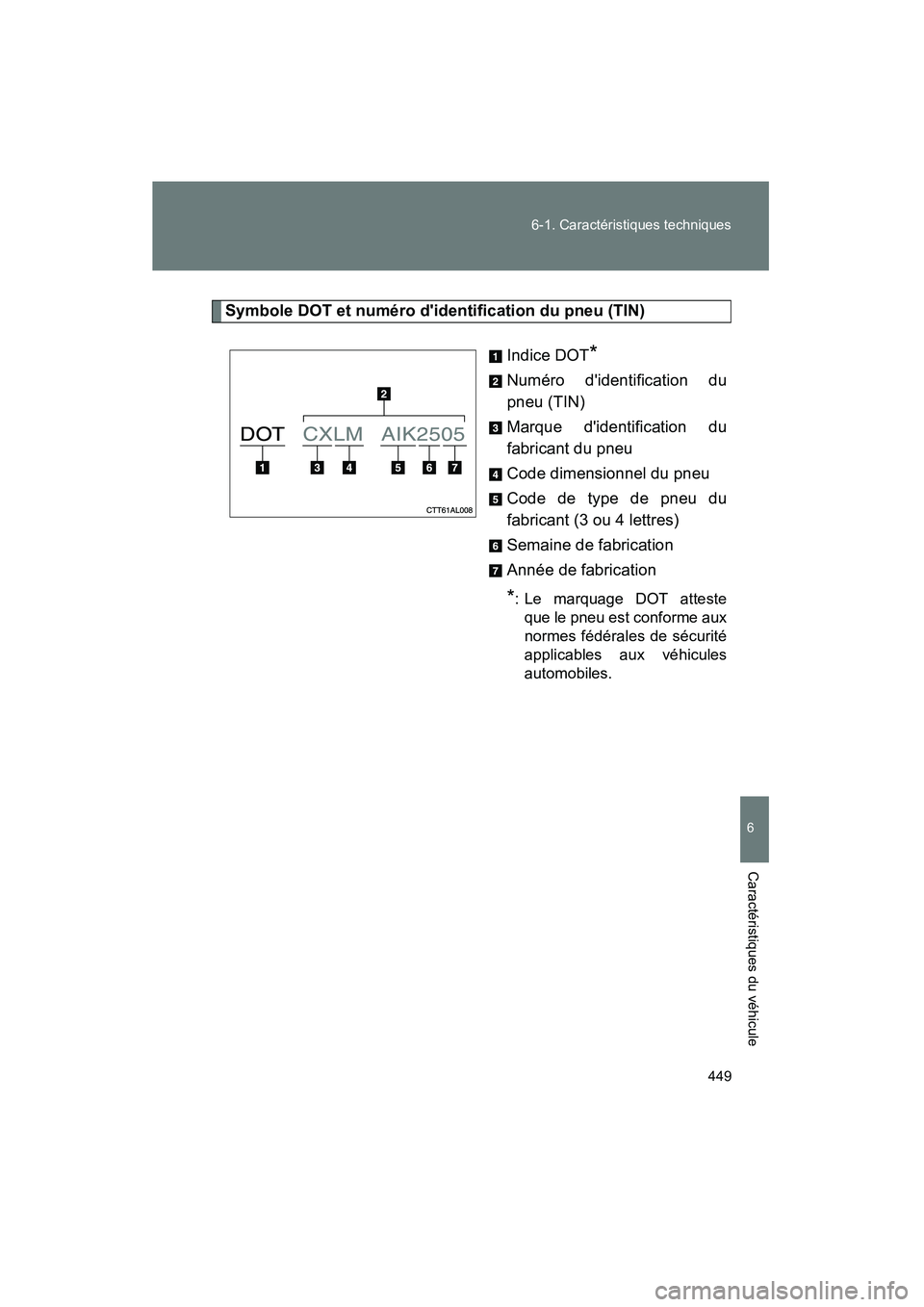

449
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D_(L/O_0902)
Symbole DOT et numéro d'identification du pneu (TIN)
Indice DOT
*
Numéro d'identification du
pneu (TIN)
Marque d'identification du
fabricant du pneu
Code dimensionnel du pneu
Code de type de pneu du
fabricant (3 ou 4 lettres)
Semaine de fabrication
Année de fabrication
*: Le marquage DOT attesteque le pneu est conforme aux
normes fédérales de sécurité
applicables aux véhicules
automobiles.

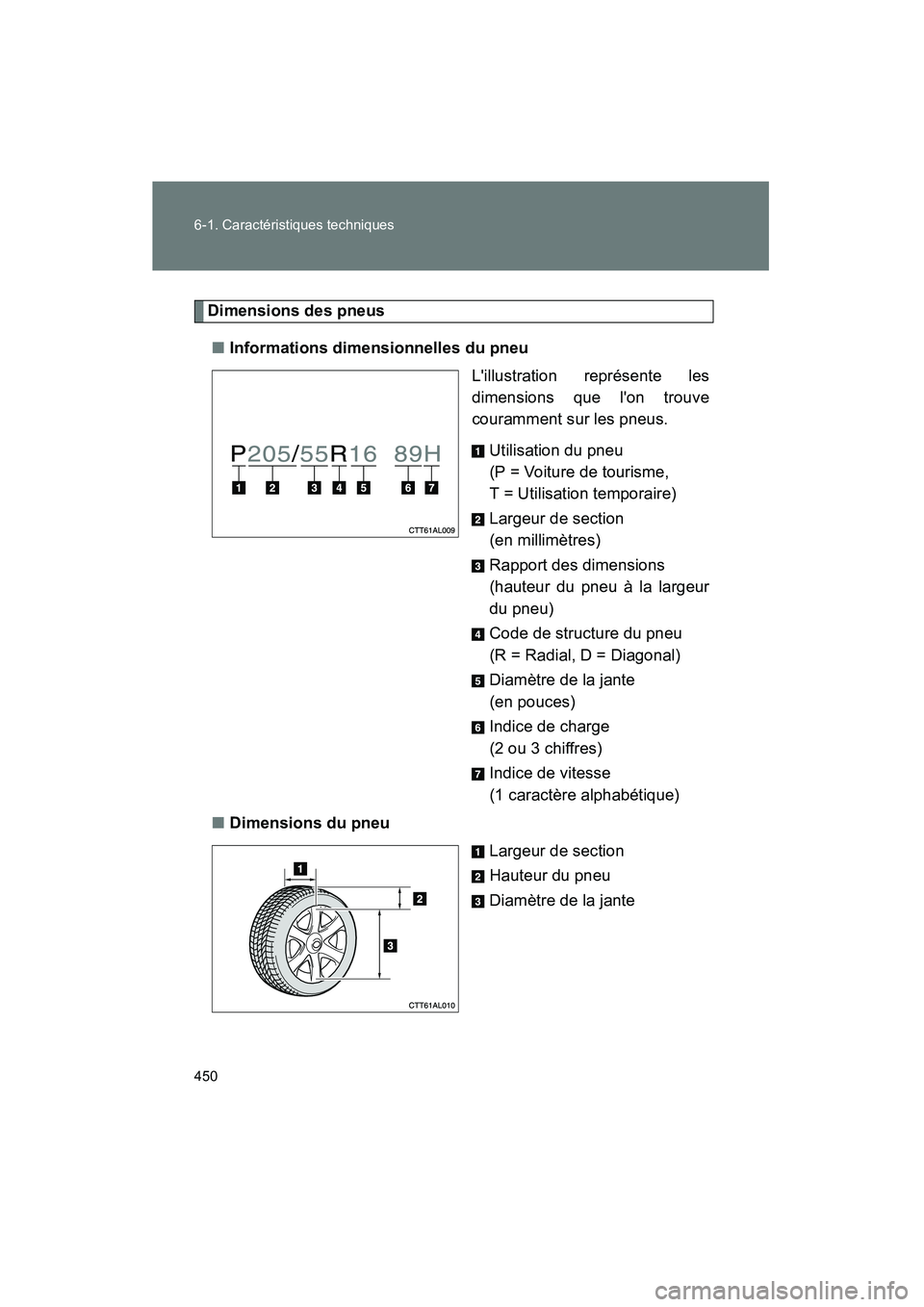

450 6-1. Caractéristiques techniques
MATRIX_D_(L/O_0902)
Dimensions des pneus■ Informations dimensionnelles du pneu
L'illustration représente les
dimensions que l'on trouve
couramment sur les pneus.
Utilisation du pneu
(P = Voiture de tourisme,
T = Utilisation temporaire)
Largeur de section
(en millimètres)
Rapport des dimensions
(hauteur du pneu à la largeur
du pneu)
Code de structure du pneu
(R = Radial, D = Diagonal)
Diamètre de la jante
(en pouces)
Indice de charge
(2 ou 3 chiffres)
Indice de vitesse
(1 caractère alphabétique)
■ Dimensions du pneu
Largeur de section
Hauteur du pneu
Diamètre de la jante

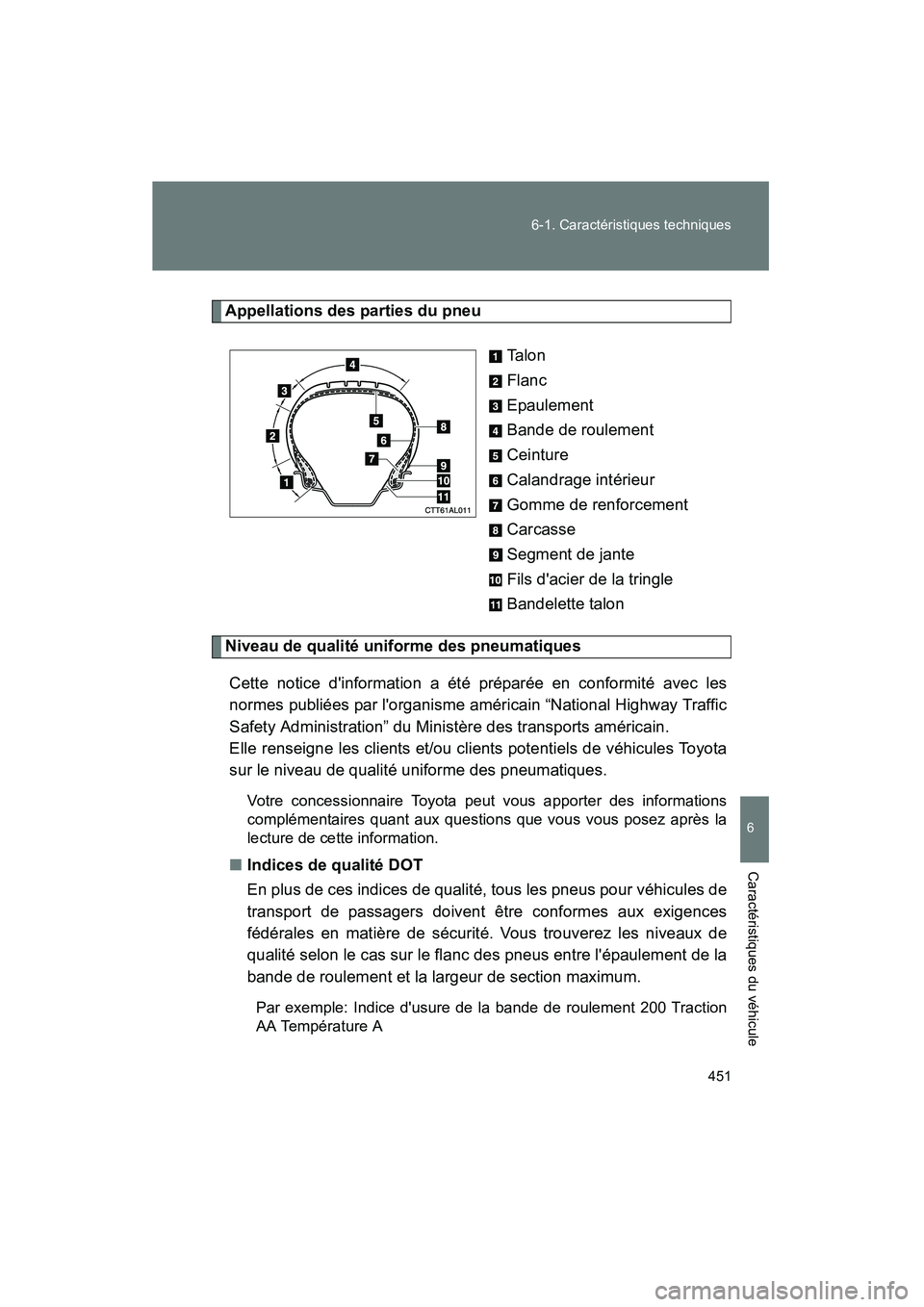

451
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D_(L/O_0902)
Appellations des parties du pneu
Talon
Flanc
Epaulement
Bande de roulement
Ceinture
Calandrage intérieur
Gomme de renforcement
Carcasse
Segment de jante
Fils d'acier de la tringle
Bandelette talon
Niveau de qualité uniforme des pneumatiquesCette notice d'information a été préparée en conformité avec les
normes publiées par l'organisme américain “National Highway Traffic
Safety Administration” du Ministère des transports américain.
Elle renseigne les clients et/ou clients potentiels de véhicules Toyota
sur le niveau de qualité uniforme des pneumatiques.
Votre concessionnaire Toyota peut vous apporter des informations
complémentaires quant aux questions que vous vous posez après la
lecture de cette information.
■ Indices de qualité DOT
En plus de ces indices de qualité, tous les pneus pour véhicules de
transport de passagers doivent être conformes aux exigences
fédérales en matière de sécurité. Vous trouverez les niveaux de
qualité selon le cas sur le flanc des pneus entre l'épaulement de la
bande de roulement et la largeur de section maximum.
Par exemple: Indice d'usure de la bande de roulement 200 Traction
AA Température A

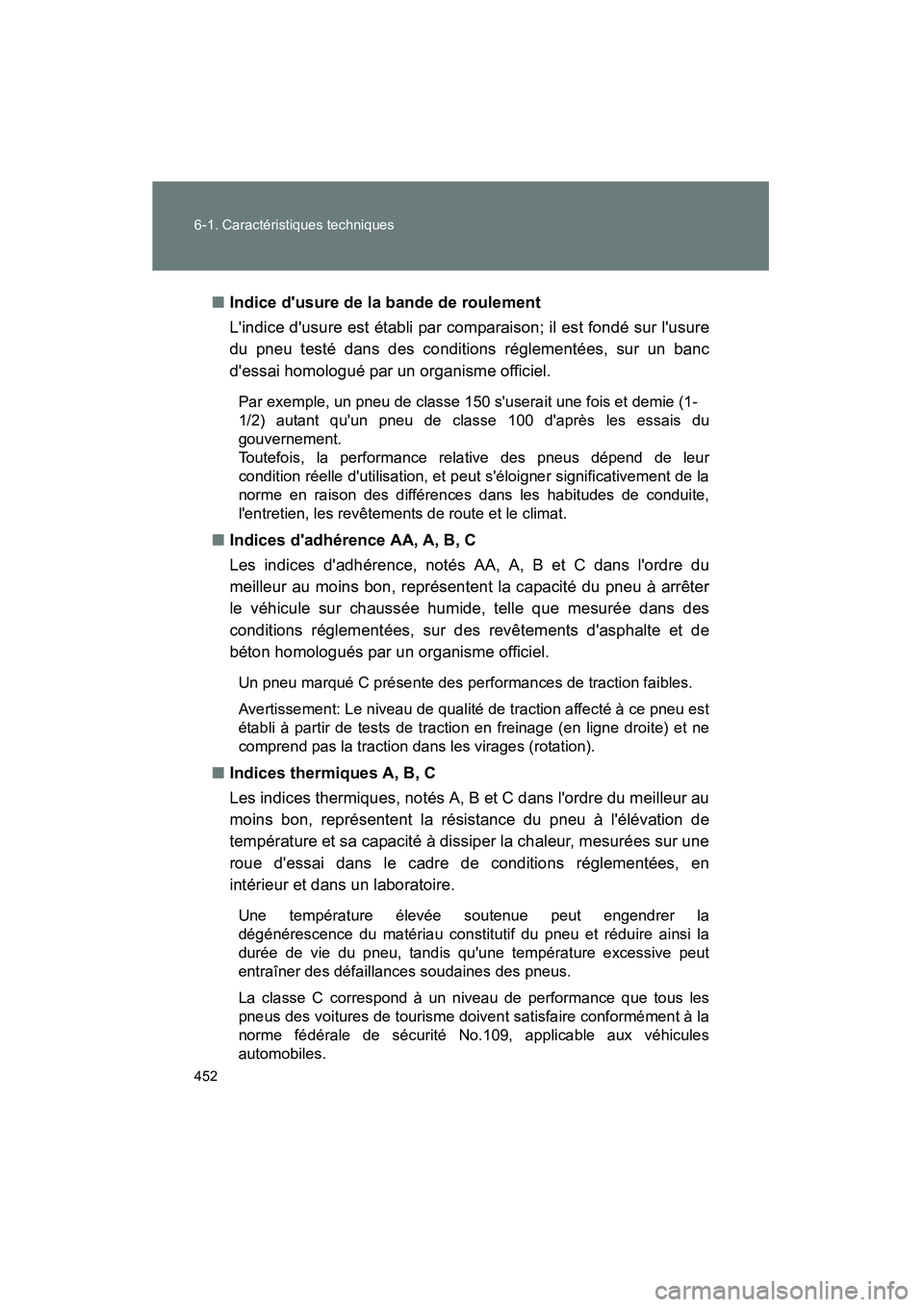

452 6-1. Caractéristiques techniques
MATRIX_D_(L/O_0902)■
Indice d'usure de la bande de roulement
L'indice d'usure est établi par comparaison; il est fondé sur l'usure
du pneu testé dans des conditions réglementées, sur un banc
d'essai homologué par un organisme officiel.
Par exemple, un pneu de classe 150 s'userait une fois et demie (1-
1/2) autant qu'un pneu de classe 100 d'après les essais du
gouvernement.
Toutefois, la performance relative des pneus dépend de leur
condition réelle d'utilisation, et peut s'éloigner significativement de la
norme en raison des différences dans les habitudes de conduite,
l'entretien, les revêtements de route et le climat.
■Indices d'adhérence AA, A, B, C
Les indices d'adhérence, notés AA, A, B et C dans l'ordre du
meilleur au moins bon, représentent la capacité du pneu à arrêter
le véhicule sur chaussée humide, telle que mesurée dans des
conditions réglementées, sur des revêtements d'asphalte et de
béton homologués par un organisme officiel.
Un pneu marqué C présente des performances de traction faibles.
Avertissement: Le niveau de qualité de traction affecté à ce pneu est
établi à partir de tests de traction en freinage (en ligne droite) et ne
comprend pas la traction dans les virages (rotation).
■Indices thermiques A, B, C
Les indices thermiques, notés A, B et C dans l'ordre du meilleur au
moins bon, représentent la résistance du pneu à l'élévation de
température et sa capacité à dissiper la chaleur, mesurées sur une
roue d'essai dans le cadre de conditions réglementées, en
intérieur et dans un laboratoire.
Une température élevée soutenue peut engendrer la
dégénérescence du matériau constitutif du pneu et réduire ainsi la
durée de vie du pneu, tandis qu'une température excessive peut
entraîner des défaillances soudaines des pneus.
La classe C correspond à un niveau de performance que tous les
pneus des voitures de tourisme doivent satisfaire conformément à la
norme fédérale de sécurité No.109, applicable aux véhicules
automobiles.

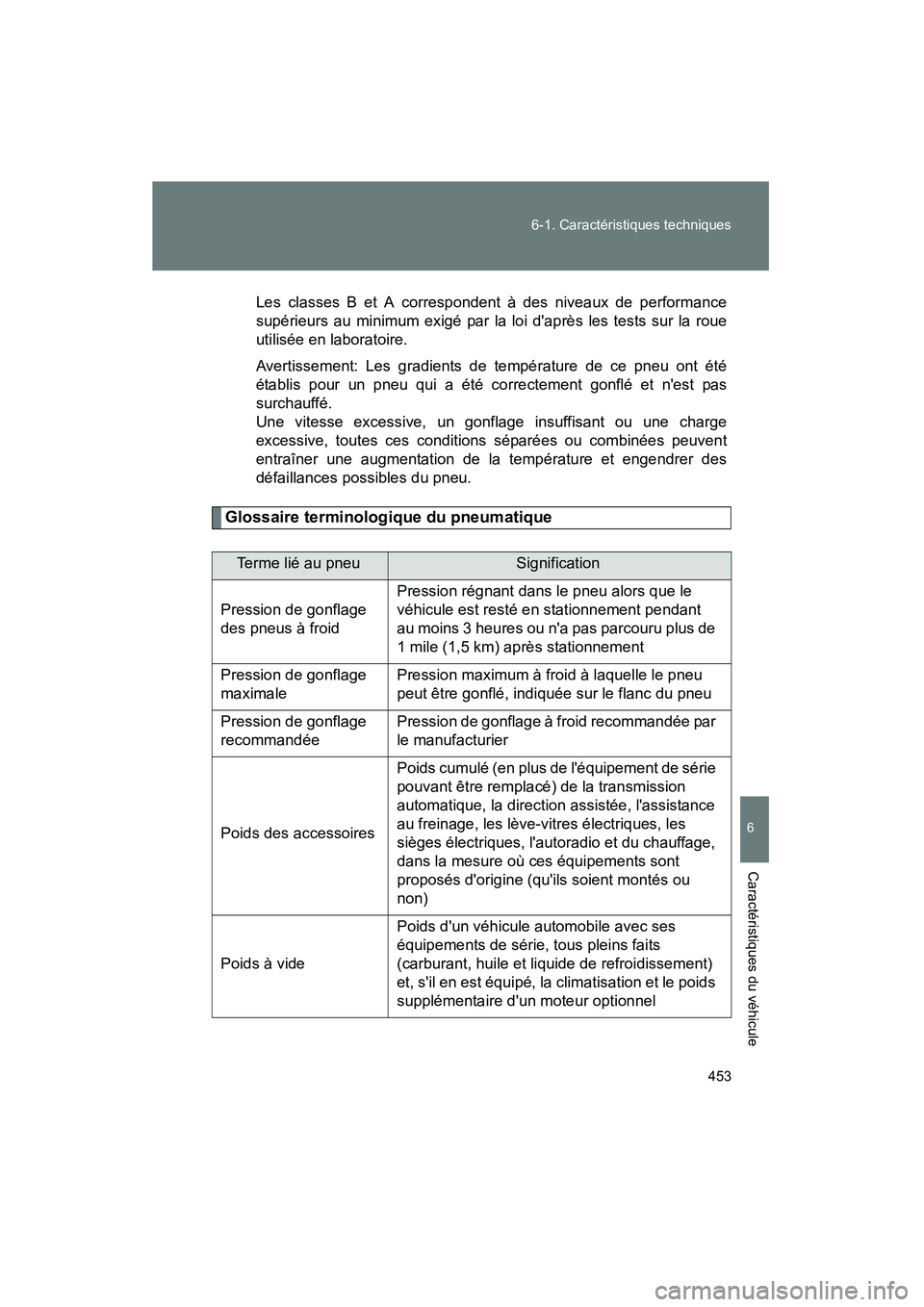

453
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
MATRIX_D_(L/O_0902)
Les classes B et A correspondent à des niveaux de performance
supérieurs au minimum exigé par la loi d'après les tests sur la roue
utilisée en laboratoire.
Avertissement: Les gradients de température de ce pneu ont été
établis pour un pneu qui a été correctement gonflé et n'est pas
surchauffé.
Une vitesse excessive, un gonflage insuffisant ou une charge
excessive, toutes ces conditions séparées ou combinées peuvent
entraîner une augmentation de la température et engendrer des
défaillances possibles du pneu.
Glossaire terminologique du pneumatique
Terme lié au pneuSignification
Pression de gonflage
des pneus à froid Pression régnant dans le pneu alors que le
véhicule est resté en stationnement pendant
au moins 3 heures ou n'a pas parcouru plus de
1 mile (1,5 km) après stationnement
Pression de gonflage
maximale Pression maximum à froid à laquelle le pneu
peut être gonflé, indiquée sur le flanc du pneu
Pression de gonflage
recommandée Pression de gonflage à froid recommandée par
le manufacturier
Poids des accessoires Poids cumulé (en plus de l'équipement de série
pouvant être remplacé) de la transmission
automatique, la direction assistée, l'assistance
au freinage, les lève-vitres électriques, les
sièges électriques, l'autoradio et du chauffage,
dans la mesure où ces équipements sont
proposés d'origine (qu'ils soient montés ou
non)
Poids à vide Poids d'un véhicule automobile avec ses
équipements de série, tous pleins faits
(carburant, huile et liquide de refroidissement)
et, s'il en est équipé, la climatisation et le poids
supplémentaire d'un moteur optionnel

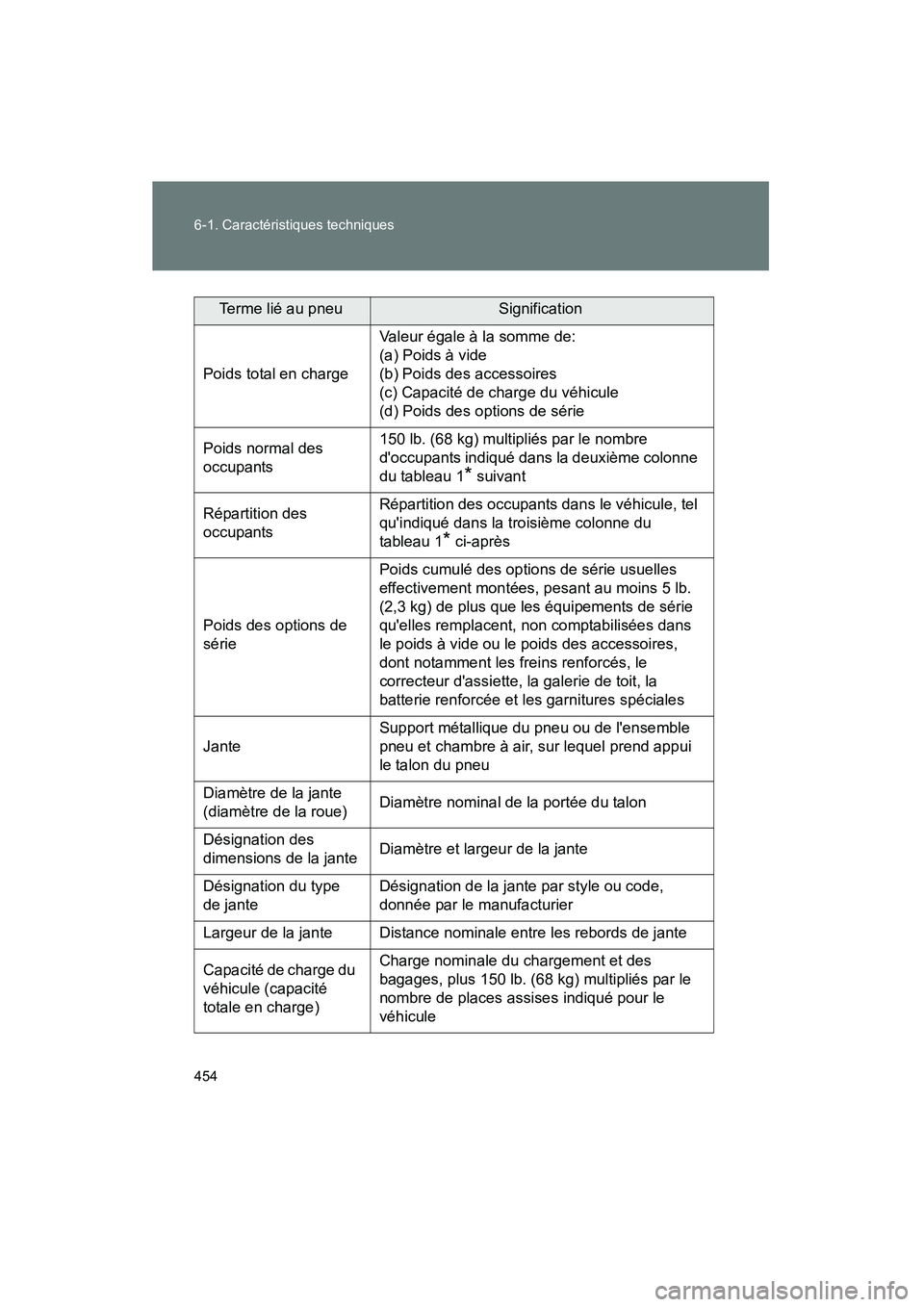

454 6-1. Caractéristiques techniques
MATRIX_D_(L/O_0902)
Terme lié au pneuSignification
Poids total en charge Valeur égale à la somme de:
(a) Poids à vide
(b) Poids des accessoires
(c) Capacité de charge du véhicule
(d) Poids des options de série
Poids normal des
occupants 150 lb. (68 kg) multipliés par le nombre
d'occupants indiqué dans la deuxième colonne
du tableau 1
* suivant
Répartition des
occupants Répartition des occupants dans le véhicule, tel
qu'indiqué dans la troisième colonne du
tableau 1
* ci-après
Poids des options de
série Poids cumulé des options de série usuelles
effectivement montées, pesant au moins 5 lb.
(2,3 kg) de plus que les équipements de série
qu'elles remplacent, non comptabilisées dans
le poids à vide ou le poids des accessoires,
dont notamment les freins renforcés, le
correcteur d'assiette, la galerie de toit, la
batterie renforcée et les garnitures spéciales
Jante Support métallique du pneu ou de l'ensemble
pneu et chambre à air, sur lequel prend appui
le talon du pneu
Diamètre de la jante
(diamètre de la roue) Diamètre nominal de la portée du talon
Désignation des
dimensions de la jante Diamètre et largeur de la jante
Désignation du type
de jante Désignation de la jante par style ou code,
donnée par le manufacturier
Largeur de la jante Distance nominale entre les rebords de jante
Capacité de charge du
véhicule (capacité
totale en charge) Charge nominale du chargement et des
bagages, plus 150 lb. (68 kg) multipliés par le
nombre de places assises indiqué pour le
véhicule
