En cas de problème
399
5-2. Mesures à prendre en cas d'urgence
MATRIX_D_(L/O_0902)

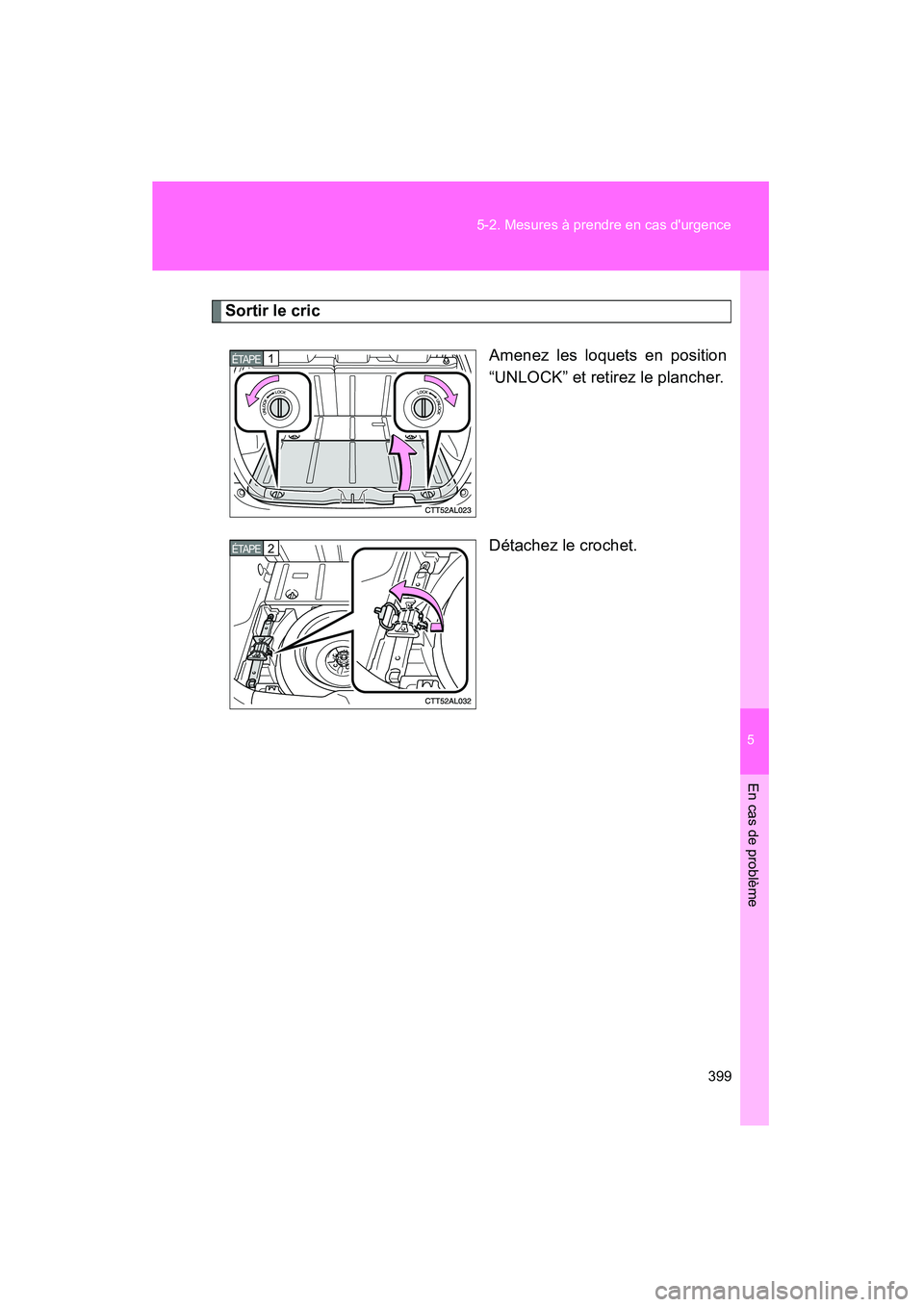

Sortir le cric
Amenez les loquets en position
“UNLOCK” et retirez le plancher.
Détachez le crochet.
1ÉTAPE
2ÉTAPE

400 5-2. Mesures à prendre en cas d'urgence
MATRIX_D_(L/O_0902)

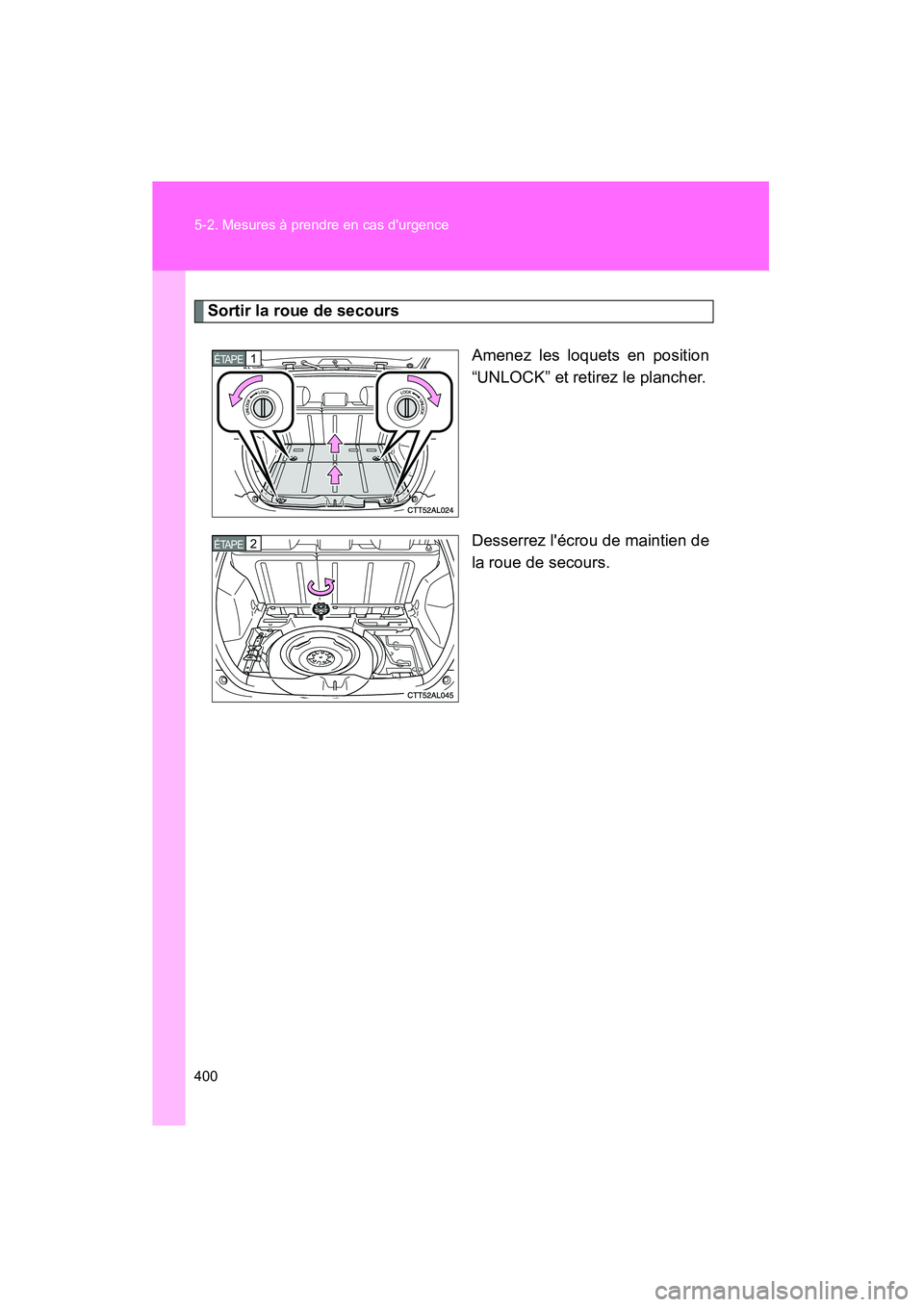

Sortir la roue de secoursAmenez les loquets en position
“UNLOCK” et retirez le plancher.
Desserrez l'écrou de maintien de
la roue de secours.
1ÉTAPE
2ÉTAPE

5
En cas de problème
401
5-2. Mesures à prendre en cas d'urgence
MATRIX_D_(L/O_0902)

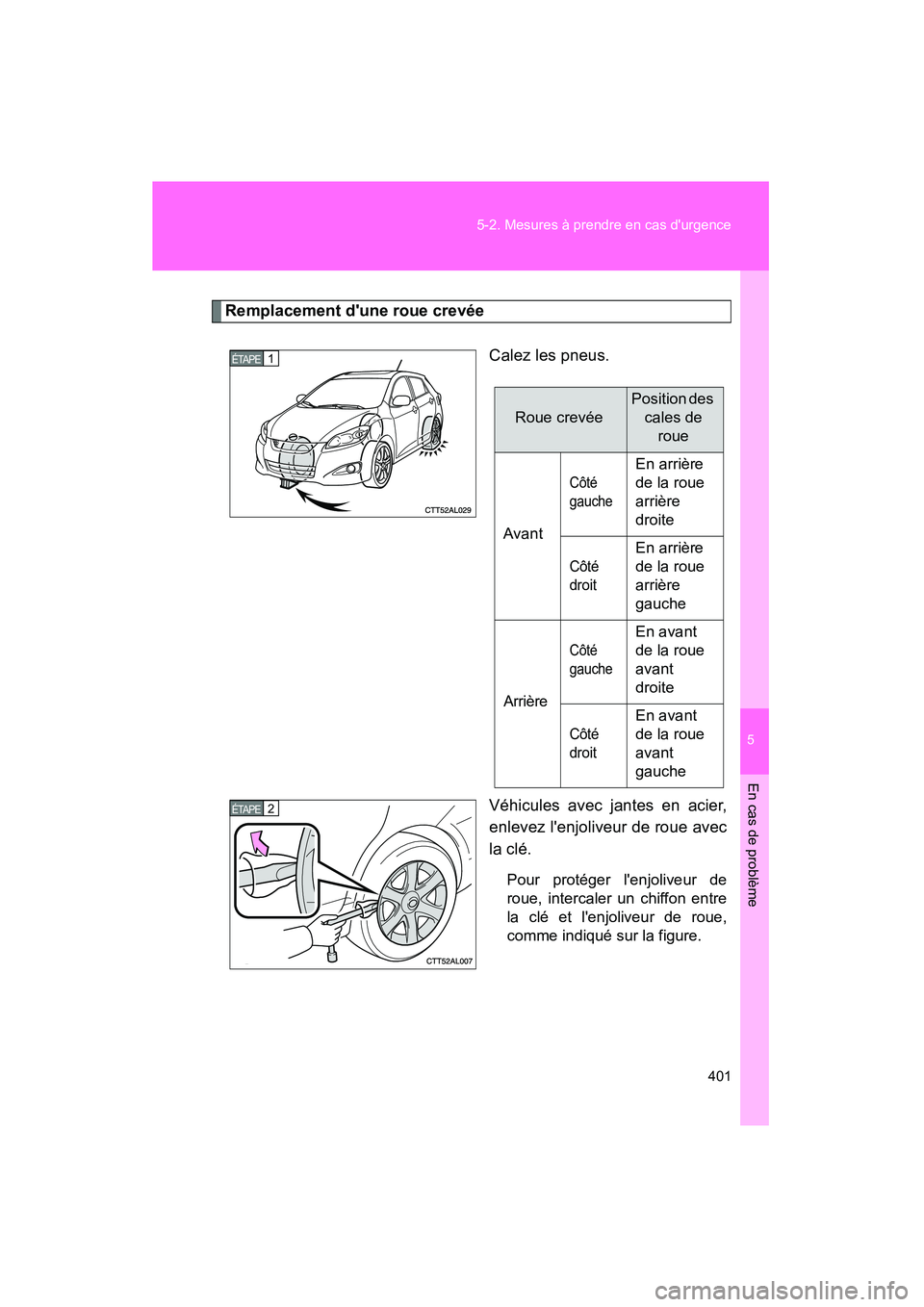

Remplacement d'une roue crevée
Calez les pneus.
Véhicules avec jantes en acier,
enlevez l'enjoliveur de roue avec
la clé.
Pour protéger l'enjoliveur de
roue, intercaler un chiffon entre
la clé et l'enjoliveur de roue,
comme indiqué sur la figure.
1ÉTAPE
Roue crevée
Position des cales de roue
Avant
Côté
gauche
En arrière
de la roue
arrière
droite
Côté
droit
En arrière
de la roue
arrière
gauche
Arrière
Côté
gauche
En avant
de la roue
avant
droite
Côté
droit
En avant
de la roue
avant
gauche
2ÉTAPE

402 5-2. Mesures à prendre en cas d'urgence

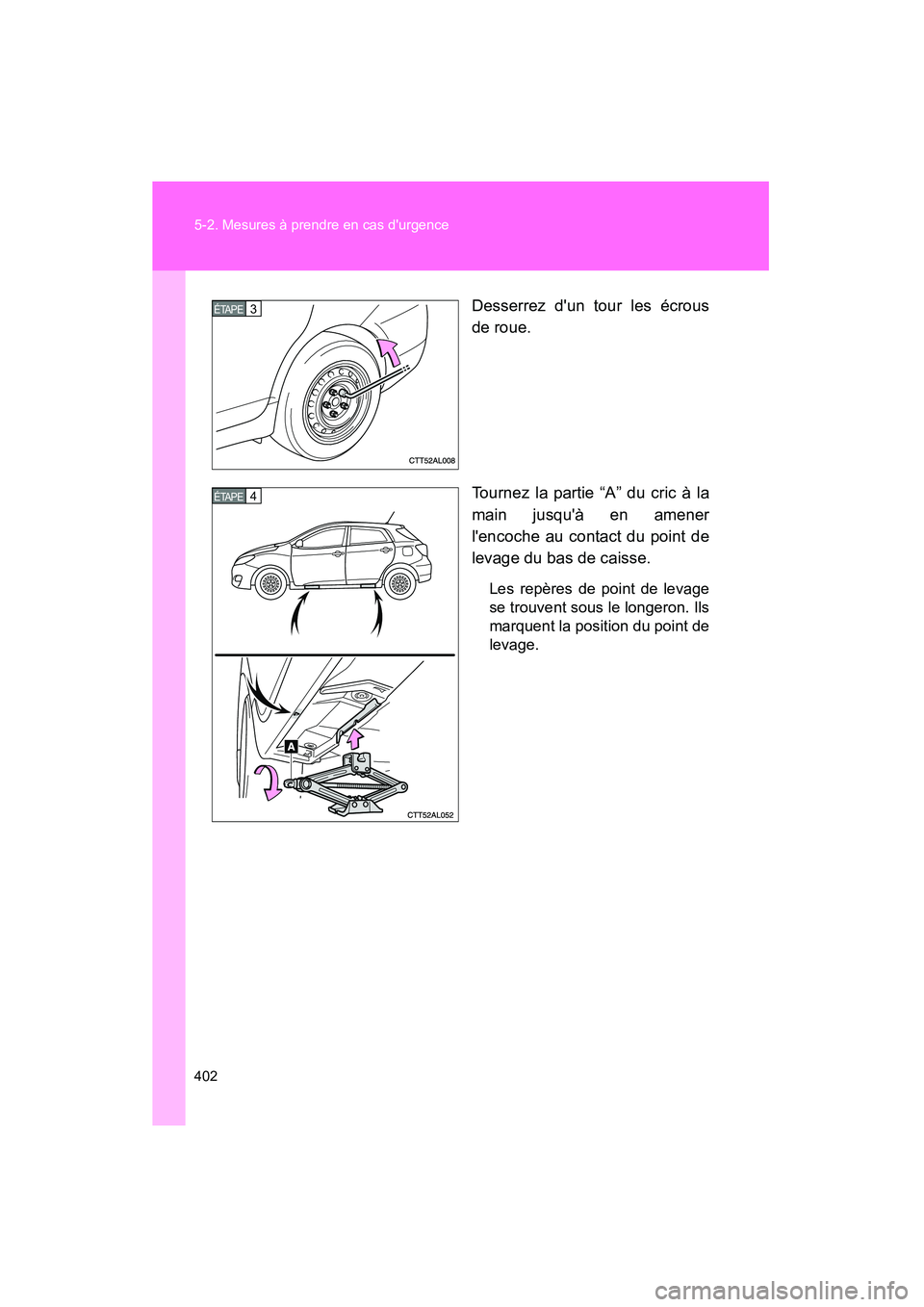

MATRIX_D_(L/O_0902)Desserrez d'un tour les écrous
de roue.
Tournez la partie “A” du cric à la
main jusqu'à en amener
l'encoche au contact du point de
levage du bas de caisse.
Les repères de point de levage
se trouvent sous le longeron. Ils
marquent la position du point de
levage.
3ÉTAPE
4ÉTAPE

5
En cas de problème
403
5-2. Mesures à prendre en cas d'urgence
MATRIX_D_(L/O_0902)
Levez le véhicule jusqu'à
décoller à peine la roue du sol.
Enlevez tous les écrous de roue
et la roue.
Lorsque vous posez la roue à
plat sur le sol, tournez-la avec le
côté saillant de la jante vers le
haut afin d'éviter d'en rayer la
surface.
5ÉTAPE
6ÉTAPE

404 5-2. Mesures à prendre en cas d'urgence
MATRIX_D_(L/O_0902)

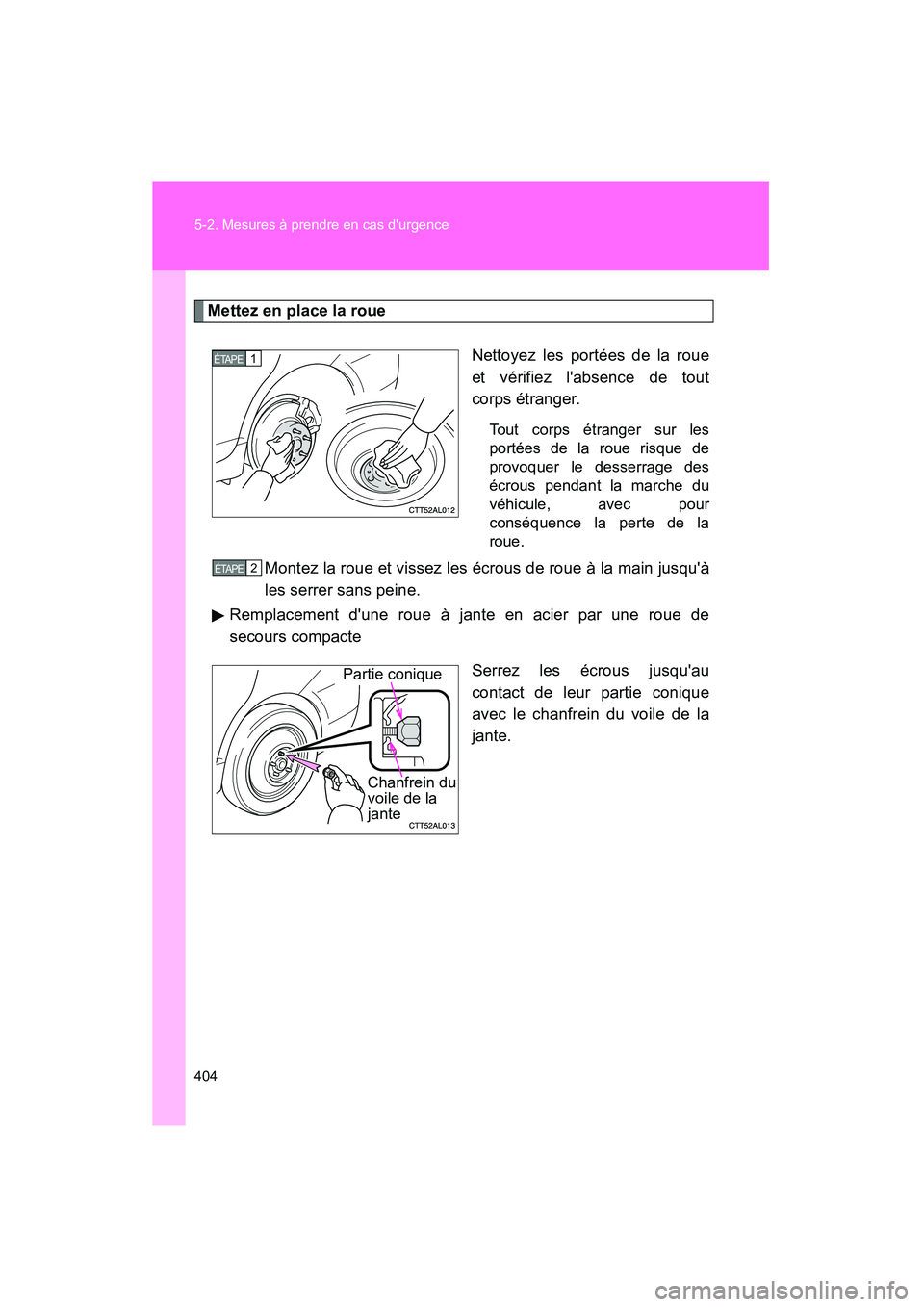

Mettez en place la roueNettoyez les portées de la roue
et vérifiez l'absence de tout
corps étranger.
Tout corps étranger sur les
portées de la roue risque de
provoquer le desserrage des
écrous pendant la marche du
véhicule, avec pour
conséquence la perte de la
roue.
Montez la roue et vissez les écrous de roue à la main jusqu'à
les serrer sans peine.
Remplacement d'une roue à jante en acier par une roue de
secours compacte
Serrez les écrous jusqu'au
contact de leur partie conique
avec le chanfrein du voile de la
jante.
1ÉTAPE
2ÉTAPE
Partie conique
Chanfrein du
voile de la
jante

5
En cas de problème
405
5-2. Mesures à prendre en cas d'urgence
MATRIX_D_(L/O_0902)
Remplacement d'une roue à jante en aluminium par une roue de
secours compacte
Serrez les écrous jusqu'au
contact de leur partie conique
avec le chanfrein du voile de la
jante.
Reposez le véhicule au sol.
Serrez vigoureusement les
écrous, à 2 ou 3 reprises, dans
l'ordre indiqué sur la figure.
Couple de serrage:
76 ft•lbf (103 N•m, 10,5 kgf•m)
Rangez soigneusement la roue crevée, le cric et tous les
outils.
Chanfrein du
voile de la
jante
Partie conique
3ÉTAPE
4ÉTAPE
5ÉTAPE

406 5-2. Mesures à prendre en cas d'urgence
MATRIX_D_(L/O_0902)

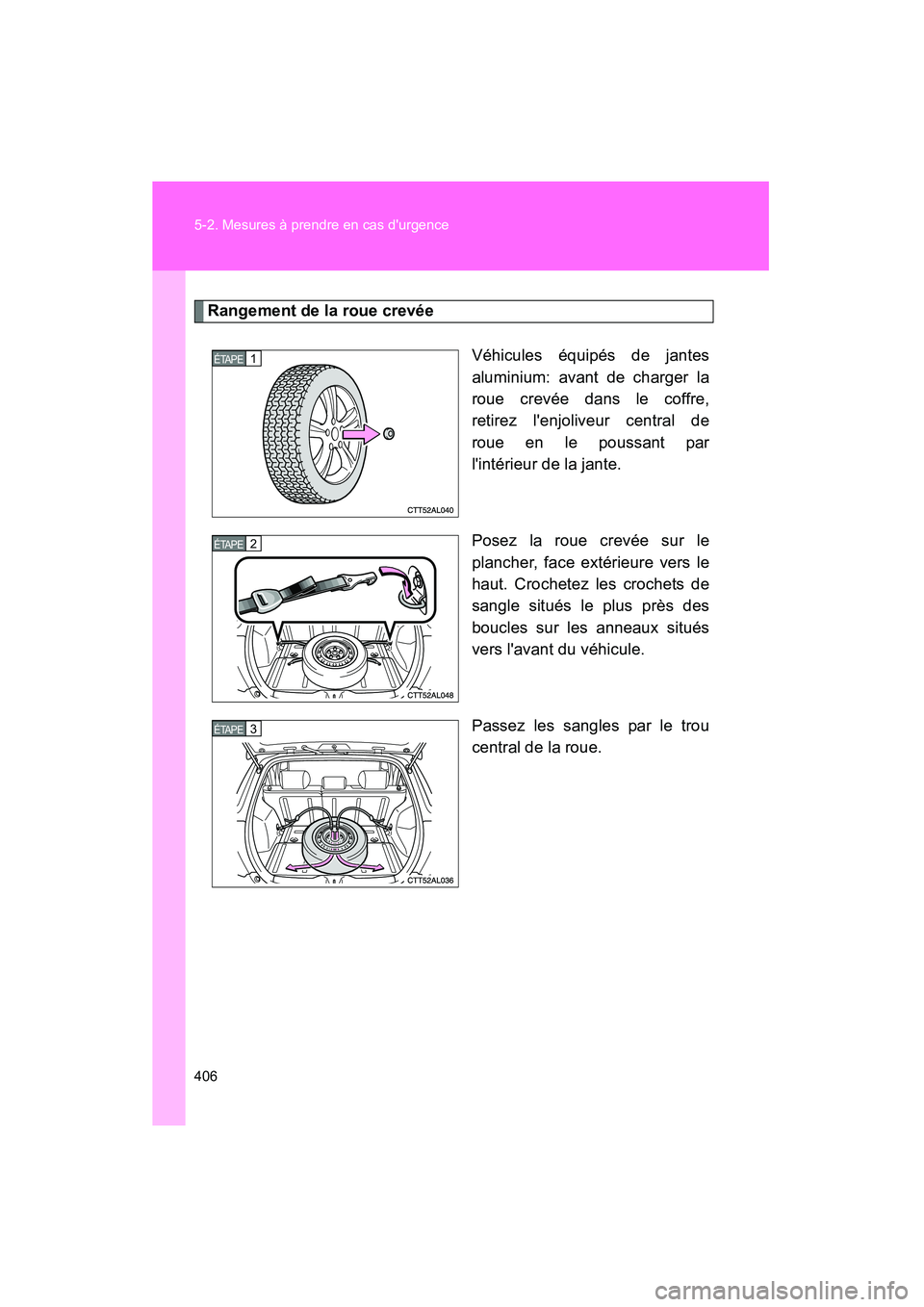

Rangement de la roue crevéeVéhicules équipés de jantes
aluminium: avant de charger la
roue crevée dans le coffre,
retirez l'enjoliveur central de
roue en le poussant par
l'intérieur de la jante.
Posez la roue crevée sur le
plancher, face extérieure vers le
haut. Crochetez les crochets de
sangle situés le plus près des
boucles sur les anneaux situés
vers l'avant du véhicule.
Passez les sangles par le trou
central de la roue.
1ÉTAPE
2ÉTAPE
3ÉTAPE
