2010 TOYOTA MATRIX Manuel du propriétaire (in French)

311
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D_(L/O_0902)

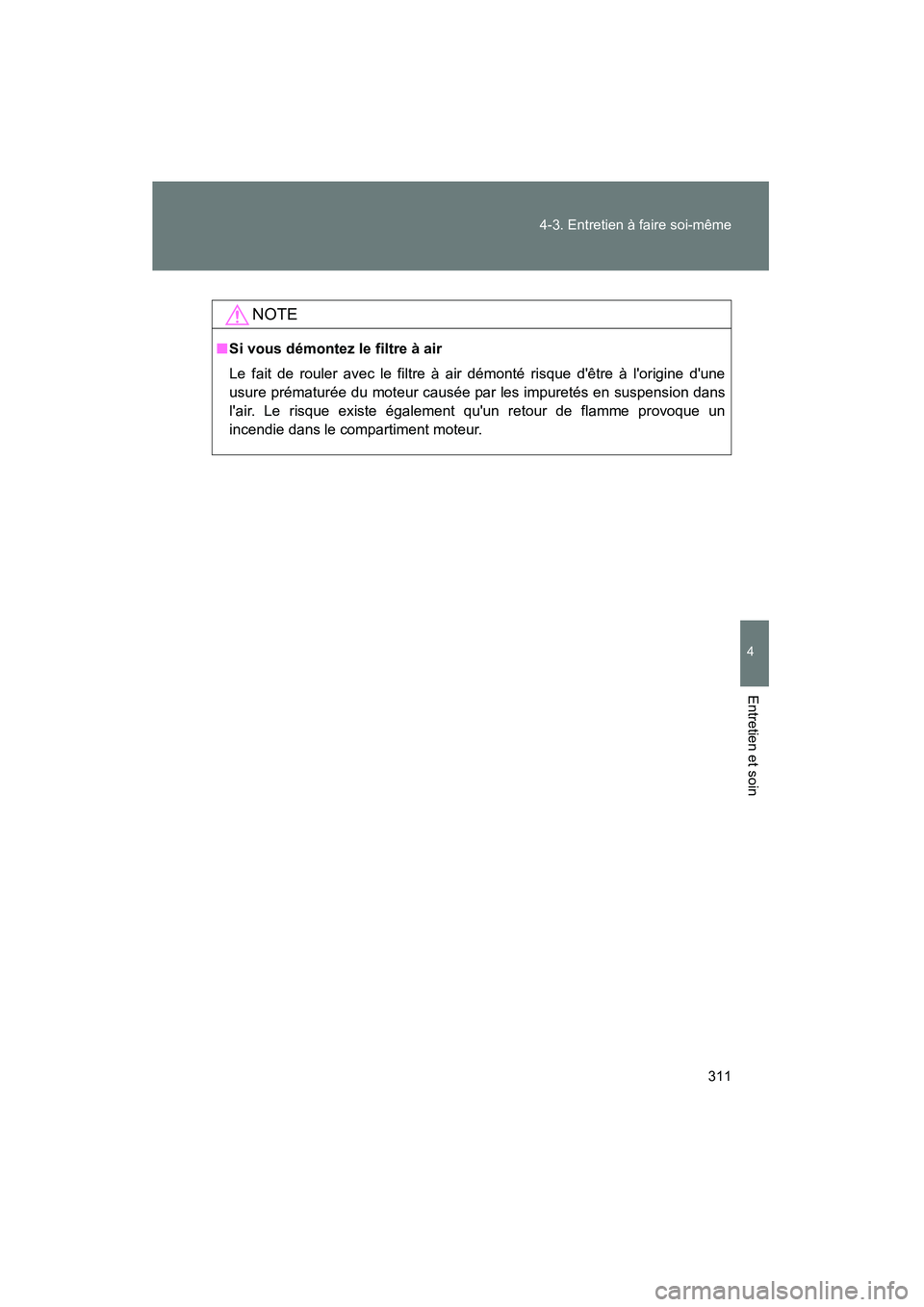

NOTE
■
Si vous démontez le filtre à air
Le fait de rouler avec le filtre à air démonté risque d'être à l'origine d'une
usure prématurée du moteur causée par les impuretés en suspension dans
l'air. Le risque existe également qu'un retour de flamme provoque un
incendie dans le compartiment moteur.

312
4-3. Entretien à faire soi-même
MATRIX_D_(L/O_0902)
Capot
Pour ouvrir le capot, débloquez-en la serrure depuis l'intérieur du
véhicule.
Tirez à vous le levier de
déverrouillage du capot.
Le capot se soulève
légèrement.
Tirez le loquet de sécurité vers
le haut et ouvrez le capot.
Maintenez le capot ouvert en
insérant la béquille dans la
découpe prévue à cet effet.
1ÉTAPE
2ÉTAPE
3ÉTAPE

313
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D_(L/O_0902)
ATTENTION
■
Vérifications avant le départ
Vérifiez que le capot est bien fermé et verrouillé.
Si le capot est mal verrouillé, il risque de s'ouvrir pendant la marche du
véhicule et de provoquer un accident dans lequel un passager peut être
grièvement blessé, voire tué.
■ Après avoir inséré la béquille dans la découpe
Assurez-vous que la béquille soutient bien le capot de manière à ce qu'il ne
puisse tomber sur votre tête ou votre corps.
NOTE
■Lorsque vous fermez le capot
Veillez à ranger la béquille dans ses clips avant de fermer le capot. Si vous
fermez le capot avec la béquille levée, vous risquez de plier le capot.

314
4-3. Entretien à faire soi-même
MATRIX_D_(L/O_0902)

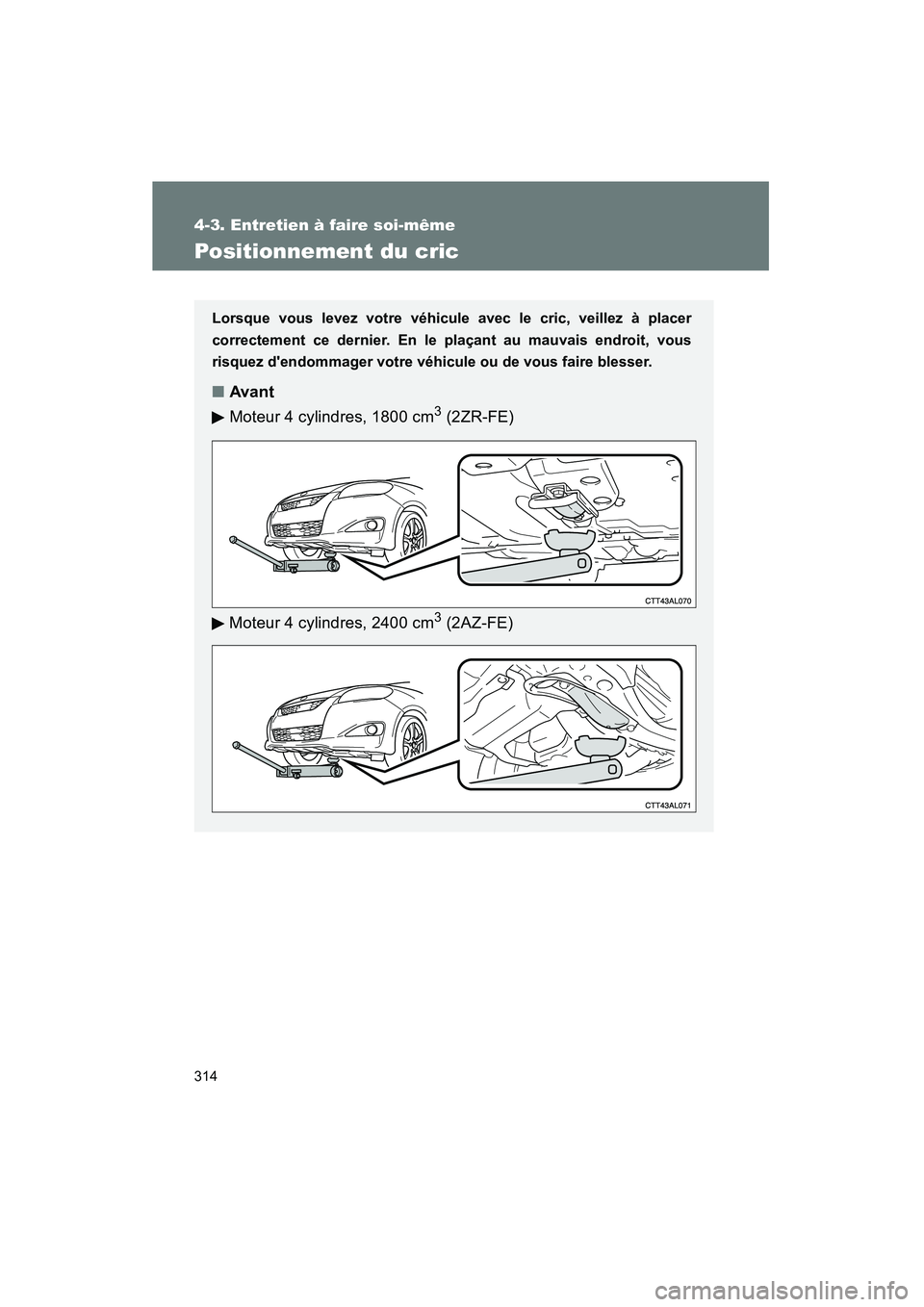

Positionnement du cric
Lorsque vous levez votre véhicule avec le cric, veillez à placer
correctement ce dernier. En le plaçant au mauvais endroit, vous
risquez d'endommager votre véhicule ou de vous faire blesser.
■Avant
Moteur 4 cylindres, 1800 cm
3 (2ZR-FE)
Moteur 4 cylindres, 2400 cm
3 (2AZ-FE)

315
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D_(L/O_0902)
■

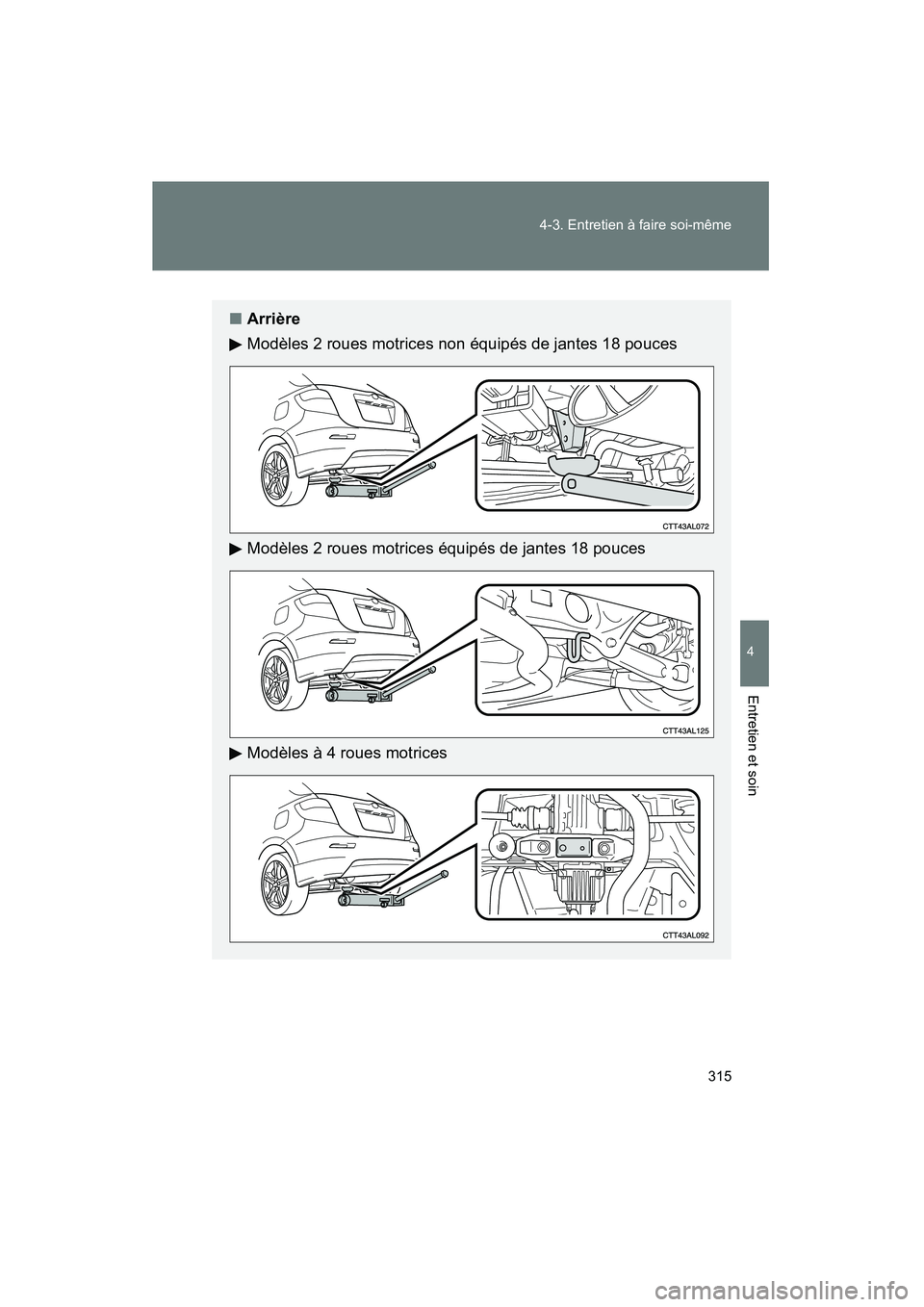

Arrière
Modèles 2 roues motrices non équipés de jantes 18 pouces
Modèles 2 roues motrices équipés de jantes 18 pouces
Modèles à 4 roues motrices

316 4-3. Entretien à faire soi-même
MATRIX_D_(L/O_0902)

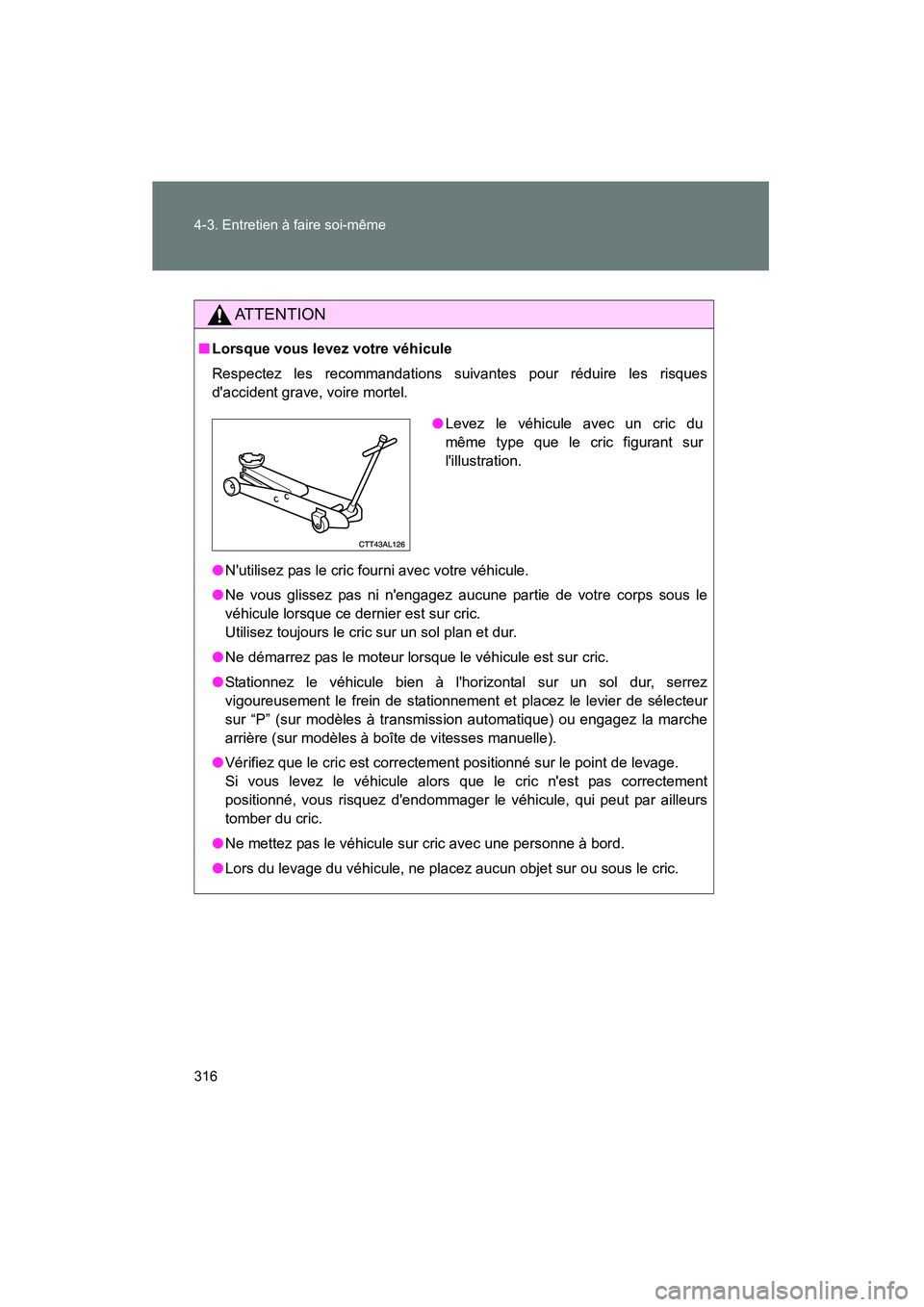

ATTENTION
■Lorsque vous levez votre véhicule
Respectez les recommandations suivantes pour réduire les risques
d'accident grave, voire mortel.
●N'utilisez pas le cric fourni avec votre véhicule.
● Ne vous glissez pas ni n'engagez aucune partie de votre corps sous le
véhicule lorsque ce dernier est sur cric.
Utilisez toujours le cric sur un sol plan et dur.
● Ne démarrez pas le moteur lorsque le véhicule est sur cric.
● Stationnez le véhicule bien à l'horizontal sur un sol dur, serrez
vigoureusement le frein de stationnement et placez le levier de sélecteur
sur “P” (sur modèles à transmission automatique) ou engagez la marche
arrière (sur modèles à boîte de vitesses manuelle).
● Vérifiez que le cric est correctement positionné sur le point de levage.
Si vous levez le véhicule alors que le cric n'est pas correctement
positionné, vous risquez d'endommager le véhicule, qui peut par ailleurs
tomber du cric.
● Ne mettez pas le véhicule sur cric avec une personne à bord.
● Lors du levage du véhicule, ne placez aucun objet sur ou sous le cric.
●Levez le véhicule avec un cric du
même type que le cric figurant sur
l'illustration.

317
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D_(L/O_0902)

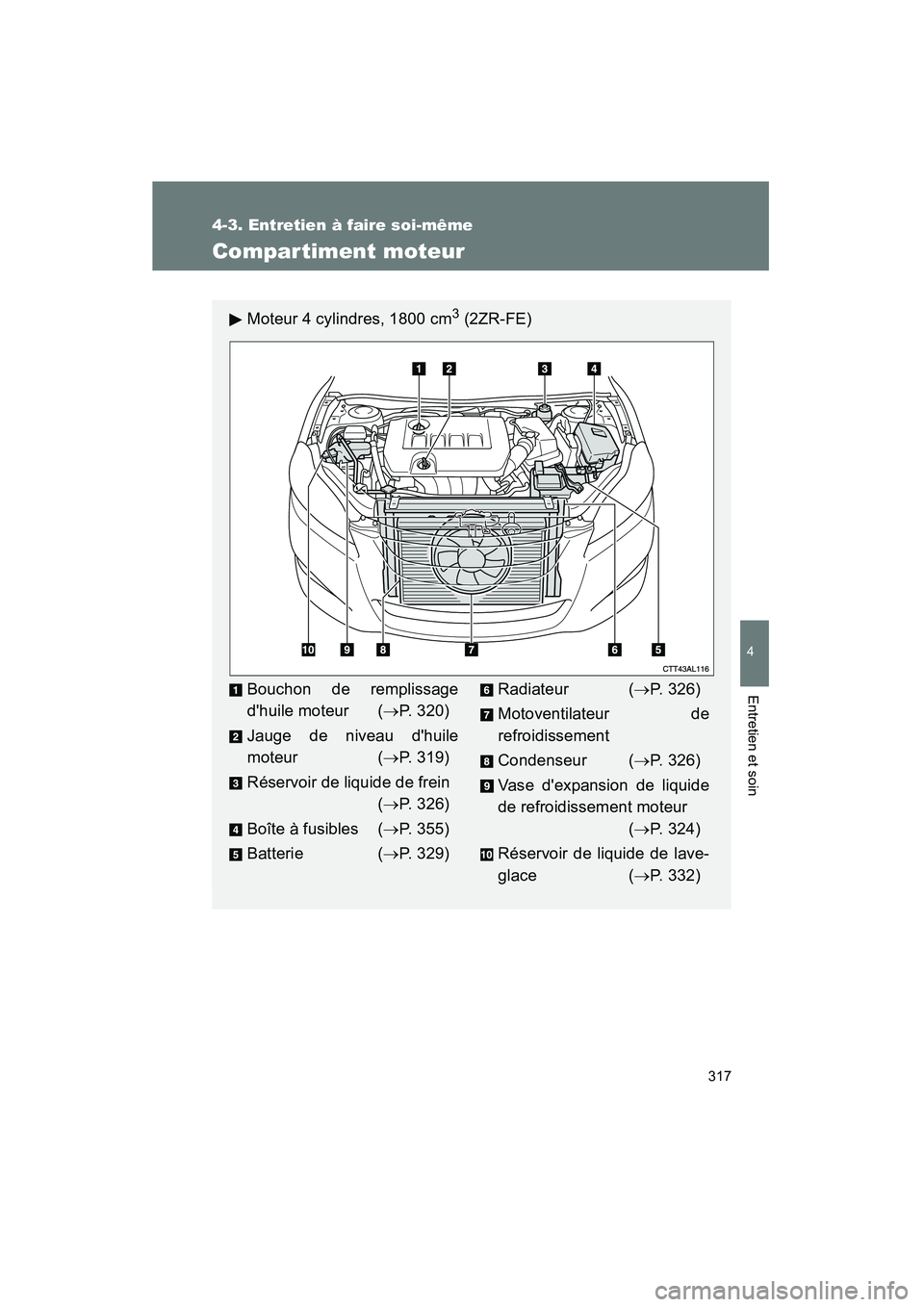

Compartiment moteur
Moteur 4 cylindres, 1800 cm3 (2ZR-FE)
Bouchon de remplissage
d'huile moteur (→P. 320)
Jauge de niveau d'huile
moteur ( →P. 319)
Réservoir de liquide de frein (→ P. 326)
Boîte à fusibles ( →P. 355)
Batterie ( →P. 329)Radiateur ( →P. 326)
Motoventilateur de
refroidissement
Condenseur ( →P. 326)
Vase d'expansion de liquide
de refroidissement moteur (→P. 324)
Réservoir de liquide de lave-
glace (→ P. 332)

318 4-3. Entretien à faire soi-même
MATRIX_D_(L/O_0902)

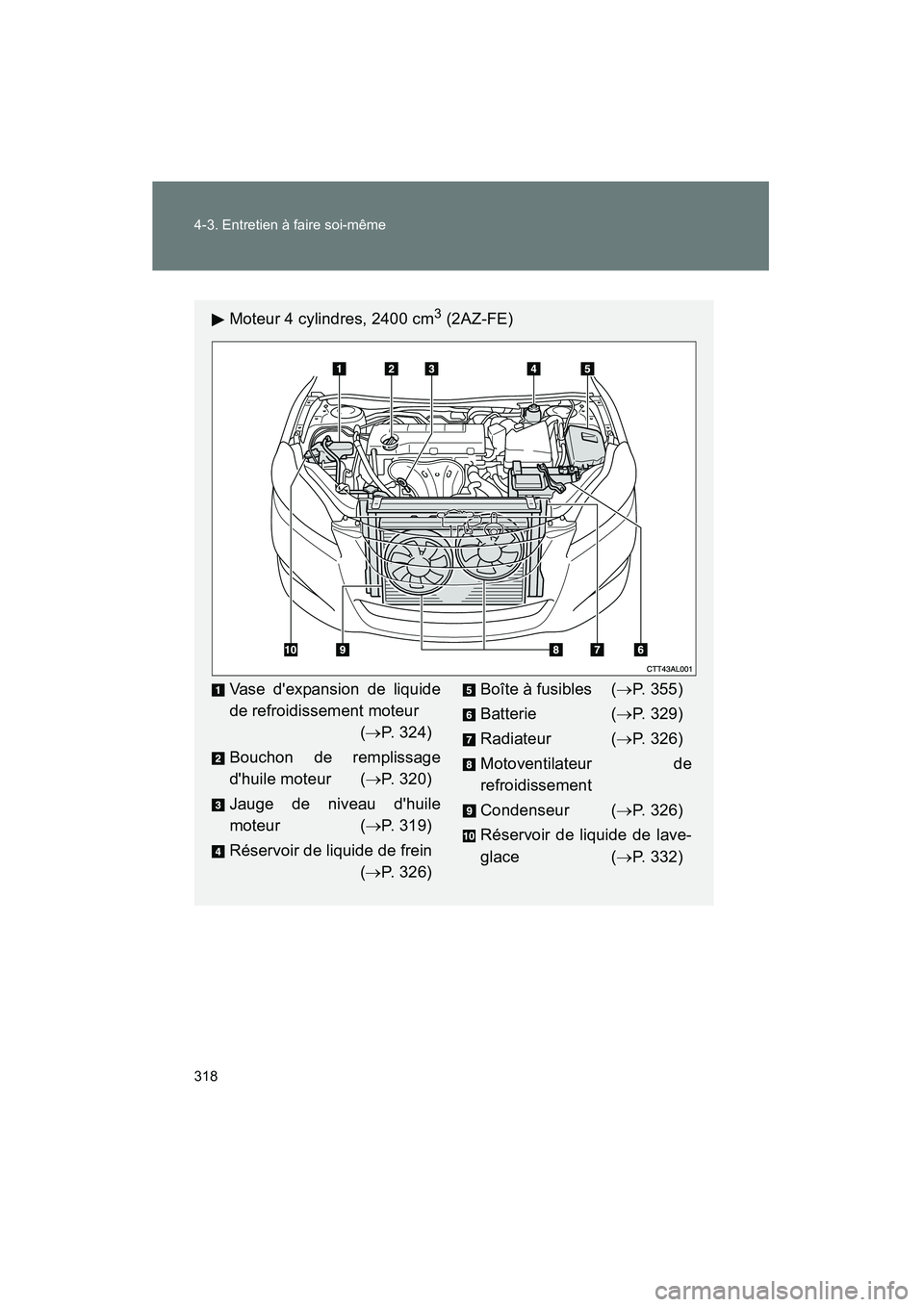

Moteur 4 cylindres, 2400 cm3 (2AZ-FE)
Vase d'expansion de liquide
de refroidissement moteur(→P. 324)
Bouchon de remplissage
d'huile moteur ( →P. 320)
Jauge de niveau d'huile
moteur ( →P. 319)
Réservoir de liquide de frein (→P. 326)Boîte à fusibles ( →P. 355)
Batterie ( →P. 329)
Radiateur ( →P. 326)
Motoventilateur de
refroidissement
Condenseur ( →P. 326)
Réservoir de liquide de lave-
glace (→ P. 332)
